FCVW3062AD - Admirador FRIGIDAIRE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora / ventilador de cocina
Marca	Frigidaire
Modelo	FCVW3062AD
Ancho	76,2 cm (30")
Altura mínima bajo armario	61 cm (24") para cocina eléctrica, 76,2 cm (30") para gas
Profundidad	33 cm (13")
Peso (estimado)	Aproximadamente 13,6 kg (30 lb)
Alimentación eléctrica	120 V, 60 Hz, 15 A, circuito dedicado
Tipo de cableado	Directo (sin enchufe) o con enchufe según modelo
Potencia del motor	No especificado (estimado 150-300 CFM)
Velocidades del ventilador	3 velocidades (Baja, Media, Alta)
Iluminación	LED, 3 intensidades (L1, L2, L3)
Tipo de evacuación	Evacuación al exterior (conducto redondo de 7" o rectangular 3¼"x10") o recirculación
Filtros incluidos	Filtros de grasa de aluminio (2) + filtros de carbón (2) para recirculación
Indicador de saturación del filtro	Sí, luz roja después de 40 horas de uso
Material	Acero inoxidable
Limpieza de filtros de grasa	Lavado en lavavajillas o a mano con detergente suave
Reemplazo del filtro de carbón	Cada 6 meses o según indicador
Garantía	1 año (piezas y mano de obra)
Número de pieza filtro de grasa	5304535519
Número de pieza filtro de carbón	5304535517

Preguntas frecuentes - FCVW3062AD FRIGIDAIRE

¿Cuál es la altura de instalación recomendada para la campana FCVW3062AD?

Para una cocina eléctrica, la campana debe instalarse al menos a 61 cm (24") de la superficie de cocción. Para una cocina a gas, la altura mínima es de 76,2 cm (30"). Respete siempre las instrucciones del fabricante de la cocina.

¿Puedo usar un conducto flexible para la evacuación?

No, no se recomienda usar un conducto flexible porque crea contrapresión y turbulencias que reducen considerablemente el rendimiento. Use un conducto metálico rígido redondo de 7" (17,8 cm) o rectangular 3¼" x 10" (8,3 x 25,4 cm).

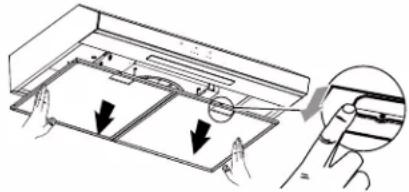

¿Cómo limpiar los filtros de grasa?

Retire los filtros presionando el pestillo. Puede lavarlos en el lavavajillas (en la canasta superior) o a mano con agua caliente y detergente suave. No use amoníaco. Enjuague bien y seque antes de volver a colocarlos.

¿Con qué frecuencia se debe reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 6 meses o cuando la luz roja (S) se encienda después de 40 horas de uso. No es lavable.

¿Qué hacer si la campana no enciende?

Primero verifique que el aparato esté correctamente enchufado y que el disyuntor o fusible no se haya disparado. Asegúrese de que las conexiones eléctricas estén bien apretadas. Si el problema persiste, contacte a un técnico calificado.

¿Cómo restablecer el indicador de filtro?

Mantenga presionado el botón del ventilador durante 3 segundos. La luz roja se apaga y el contador de horas se reinicia.

¿Puedo instalar la campana en modo recirculación?

Sí, la campana puede funcionar en recirculación. En este caso, se debe quitar la tapa de la salida de recirculación y se deben instalar los filtros de carbón. El aire se filtra y se devuelve a la cocina.

¿Cómo reemplazar la bombilla LED?

La tira LED solo puede ser reemplazada por un técnico calificado. Comuníquese con el servicio postventa de Frigidaire al 1-800-374-4432 para obtener ayuda.

¿Cuáles son los números de pieza para los filtros de repuesto?

Filtro de grasa: 5304535519. Filtro de carbón: 5304535517. Puede pedir estas piezas llamando al 800-559-7569.

La campana vibra durante el funcionamiento, ¿qué hacer?

Verifique que el motor esté bien fijado a la estructura y que la campana esté correctamente montada en el armario. Si la rueda del ventilador está dañada, debe reemplazarse. Asegúrese también de que los filtros estén bien colocados.

MANUAL DE USUARIO FCVW3062AD FRIGIDAIRE

Instrucciones de seguridad importantes 39

Lista de materiales 44

Requisitos de ubicación 44

Dimensiones del producto 45

Requisitos de ventilación 45

Prepare el montaje 47

Instalación de la campana (versión aspirante) 49

Instalación de la campana (versión recirculante) 51

Uso de la campana 52

Mantenimiento de la campana 53

Resolución de problemas 54

Garantía 55

Bienvenido a nuestra familia

Gracias por traer Frigidaire a su hogar. Vemos su compra como el comienzo de una larga relación juntos.

Este manual es su recurso para el uso y cuidado de su producto. Por favor léalo antes de usar su electrodoméstico. Téngalo a mano para consultarlo rápidamente. Si algo no funciona correctamente, la sección de solución de problemas le ayudará a resolver los problemas más comunes.

Preguntas frecuentes, consejos útiles y vídeos, productos de limpieza y accesorios para la cocina y el hogar están disponibles en www.frigidaire.com.

Estamos a su disposición. Visite nuestra web, chatee con un agente o llámenos si necesita ayuda. Es posible que podamos ayudarle a evitar una visita del servicio técnico. Si necesita asistencia técnica, podemos ponérsela en marcha.

Mantenga la información de su producto aquí para que sea fácil de encontrar.

Modelo:

Número de serie:

Fecha de compra:

iHagámoslo oficial! Asegúrese de registrar su producto.

Visítenos en Frigidaire.com/register

O utilice su dispositivo móvil para escanear el código QR.

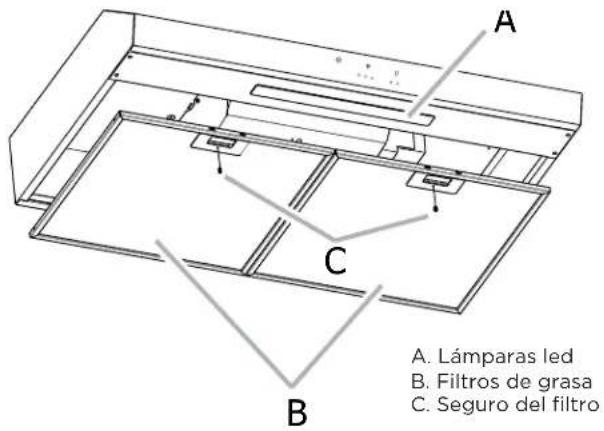

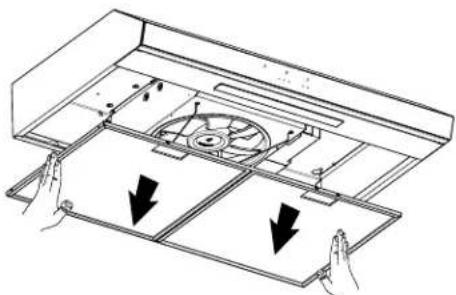

Quitar los filtros de grasa

La placa de serie está en el lado izquierdo de la campana extractora

Control de Instalación

☐ Lea todas las instrucciones de seguridad en la parte frontal de su Manual de Uso y Cuidado.
☐ iRetire todos los materiales de embalaje de su campana extractora antes de usarla.
□ Confirme que la alimentación eléctrica del aparato está conectada.
- Pruebe el control de la campana extractora para asegurarse de que funciona correctamente (página 16).
iRecuerde completar el registro de su producto!

Lea todas las instrucciones antes de utilizar este aparato.

Guarde estas instrucciones para futuras referencias.

Aprobado para uso residencial

Sólo para uso doméstico.

Este manual contiene importantes símbolos e instrucciones de seguridad. Por favor, preste atención a estos símbolos y siga todas las instrucciones dadas.

No intente instalar u operar su electrodoméstico hasta que haya leído las precauciones de seguridad en este manual. Los aspectos de seguridad en este manual están señalados con las palabras ADVERTENCIA o PRECAUCIÓN basados en el tipo de riesgo.

Las advertencias e instrucciones importantes que aparecen en esta guía no pretenden cubrir todas las posibles condiciones y situaciones que puedan ocurrir. Se debe tener sentido común, precaución y cuidado al instalar, mantener o utilizar el aparato.

Utilice siempre guantes de trabajo para todas las operaciones de instalación y mantenimiento.

defnlcloneS

Este es el símbolo de alerta de seguridad. Se utiliza para alertarlo sobre riesgos de daños corporales potenciales.

Obedezca todos los mensajes de seguridad que contengan este símbolo para evitar un posible daño o la muerte.

adVertencia

Este símbolo le alerta de situaciones que puedan provocar serios daños físicos, la muerte o daños de la propiedad.

precauclón

PRECAUCIÓN indica una situación potencialmente riesgosa y que, de no ser evitada, puede resultar en un daño moderado o menor.

Importante

IMPORTANTE indica información valiosa acerca de la instalación, operación, mantenimiento que no está relacionada con ningún riesgo.

nota

Indica una referencia breve e informal, algo escrito para ayudar a la memoria o para futuras referencias.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA INSTALACIÓN

PRECAUCIÓN

SOLO PARA VENTILACIÓN GENERAL. NO SE USE PARA EXTINGUIR MATERIALES O VAPORES RIESGOSOS O EXPLOSIVOS.

IMPORTANTE

Lea y siga las siguientes instrucciones y precauciones para desembalar, instalar y realizar el mantenimiento de su aparato.

PRECAUCIÓN

Para reducir el riesgo de incendio y para ventilar el aire adecuadamente, asegúrese de dirigir el conducto de ventilación hacia el exterior - no ventile el aire de salida a espacios dentro de paredes o techos, áticos, espacios angostos o garajes.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, SÓLO USE CONDUCTOS METÁLICOS.

Instale esta campana de acuerdo con todos los requisitos especificados.

PRECAUCIÓN

PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELÉCTRICO O LESIONES, SIGA LAS SIGUIENTES INDICACIONES:

a) Use esta unidad sólo de la manera para lo que fue diseñada por el fabricante. Si tiene preguntas, póngase en contacto con el fabricante.

b) Es necesario que haya suficiente aire para la adecuada combustión y ventilación de gases a través del conducto del equipo que consume combustible, para evitar que ocurra contratiro. Siga la guía y los estándares de seguridad del fabricante del equipo de calefacción, como serían aquéllos publicados por National Fire Protection Association (NFPA), American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) y las autoridades de códigos locales.
c) Cuando corte o taladre en una pared o techo, no dañe el cableado ni otros servicios públicos.
d) Las campanas con conductos deben ventilarse siempre al exterior.

ADVERTENCIA

A fin de reducir el riesgo de incendio o de choque eléctrico, no use este ventilador con ningún dispositivo semiconductor para el control de la velocidad.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES PERSONALES, OBSERVE LO SIGUIENTE:

a) Antes de dar servicio o limpiar esta unidad, apague el suministro de energía en el panel de servicio, y bloquee los medios de desconexión del servicio para evitar que se encienda accidentalmente el suministro de energía. Cuando el medio de desconexión del servicio no se pueda bloquear, sujete de manera segura un dispositivo de advertencia prominente, como podría ser una etiqueta, al panel de servicio.

adVertencia

para reduclr eL rleSGo de LeSloneS a perSonaS SI Se prende fueGo en La Superficle de La eStufa ocaSlonado por GraSa, oBSerVe Lo SIGulente:

a) EXTINGA LAS LLAMAS con una tapa que encaje muy bien, una bandeja para galletas o una bandeja metálica, y luego apague el quemador. TENGA CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se extinguen de inmediato, EVACUE Y LLAME AL DEPARTAMENTO DE BOMBEROS.
b) NUNCA AGARRE UNA CACEROLA QUE ESTÉ ARDIENDO - podría quemarse.
c) NO UTILICE AGUA ni artículos de limpieza con agua, incluyendo paños para vajilla o toallas mojadas - podría ocurrir una explosión de vapor violenta.
d) SÓLO use un extinguidor si:

• Sabe a ciencia cierta que tiene un extinguidor de clase ABC y ya sabe cómo utilizarlo.
• El incendio es pequeño y se encuentra contenido en el lugar en donde se inició.
• Ha llamado al departamento de bomberos.
• Puede apagar el fuego teniendo una salida segura a sus espaldas a Basado en "Consejos de seguridad para fuegos de cocina", publicado por el NFPA (Asociación nacional de protección contra incendios).

operación

Deje siempre las parrillas de protección y los filtros en su lugar. Sin estos componentes, los motores en operación pueden atorarse en el cabello, dedos y ropa suelta.

El fabricante se deslinda de toda responsabilidad en caso de omisión de las instrucciones de instalación, mantenimiento y uso del producto presentes en esta guía. El fabricante declina toda responsabilidad por daños ocasionados por negligencia y la garantía de la unidad automaticamente expirará debido al mantenimiento incorrecto.

adVertencia

para reduclr eL rleSGo de Incendlo proVocado por GraSa en La Superficle de La eStufa:

a) Nunca deje las unidades de superficie sin vigilancia cuando estén en ajustes altos. Los derrames por hervor causan salpicaduras grasosas y humeantes, las cuales pueden encenderse. Caliente los aceites lentamente y con ajustes bajos o medios.
b) Siempre ENCIENDA la campana cuando cocine con calor alto o cuando flamee alimentos (por ejemplo, crepes Suzette, cerezas Jubileo y flameado de carne de res con pimienta).
c) Limpie los ventiladores con frecuencia. No permita que se acumule la grasa en el ventilador o en el filtro.
d) Use cacerolas del tamaño adecuado. Siempre use utensilios de cocción que sean los adecuados para el tamaño del elemento de la superficie.

nota

Este aparato no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por parte de una persona responsable de su seguridad.

nota

Los niños deben ser supervisados para asegurarse de que no juegan con el aparato.

INSTRUCCIONES DE CONEXIÓN

ADVERTENCIA

• Evite el riesgo de incendio o descarga eléctrica. El incumplimiento de esta advertencia puede causar lesiones graves, incendios o la muerte.
• Evite el riesgo de incendio o descarga eléctrica. No utilice un enchufe adaptador, un cable alargador ni retire la clavija de conexión a tierra del cable de alimentación. El incumplimiento de esta advertencia puede causar lesiones graves, incendios o la muerte.

Observe todos los códigos y reglamentos aplicables. Asegúrese de que la instalación eléctrica sea adecuada y en conformidad con el National Electrical Code (Código Nacional Eléctrico), ANSI/NFPA 70 (última edición) o las normas de CSA C22.1-94, Canadian Electrical Code (Código Canadiense de Electricidad), Parte 1 y C22.2 N° O-M91 (última edición), y todos los códigos y ordenanzas locales.

Si los códigos lo permiten y se emplea un alambre de conexión a tierra separado, es recomendable que un electricista calificado determine si la trayectoria de conexión a tierra es adecuada.

Usted puede obtener una copia de las normas de los códigos arriba indicadas en:

•• •• Se necesita un circuito eléctrico de 120 voltios, 60 hertzios, CA solamente, de 15 amperios y protegido con fusibles.
- Si la casa tiene cableado de aluminio, siga el procedimiento a continuación:

1. Conecte una sección de alambre de cobre sólido a los conductores flexibles.

2. Conecte el cableado de aluminio a la sección añadida de alambre de cobre usando conectores especiales y/o herramientas diseñadas para unir el cobre al aluminio.

Siga el procedimiento recomendado por el fabricante del conector eléctrico.

- El calibre de los cables y las conexiones deben hacerse de acuerdo con la clasificación del electrodoméstico, como se especifica en la placa de clasificación del modelo/de la serie. La placa del modelo/de la serie está ubicada detrás del filtro, en la pared posterior de la campana.

- El calibre de los cables deben hacerse de acuerdo a los requisitos del National Electrical Code (Código Nacional Eléctrico), ANSI/NFPA 70 (última edición) o las normas de CSA C22. 1-94 Canadian Electrical Code (Código Canadiense de Electricidad), Parte 1 y C22.2 N° O-M91 (última edición), y todos los códigos y ordenanzas locales.

Es responsabilidad personal del consumidor que un electricista cualificado instale la toma de corriente o caja de conexiones adecuada con el receptáculo de pared correcto y debidamente conectado a tierra. Es responsabilidad y obligación del consumidor ponerse en contacto con un instalador cualificado para asegurarse de que la instalación eléctrica es adecuada y cumple todos los códigos y ordenanzas locales.

Si se suministra con enchufe eléctrico, conecte la campana a una toma de corriente que cumpla con la normativa vigente y colocada en una posición accesible. Si no dispone de enchufe eléctrico (conexión directa a la red eléctrica) o si el enchufe no va a estar en una posición accesible después de la instalación, coloque un interruptor bipolar homologado en una posición accesible que proporcione una desconexión total en condiciones de sobretensión de categoría III, de acuerdo con las normas locales de cableado.

InStruccioneS ImportanteS para LlimpleZa deL aparato

precauclón

Antes de limpiar manualmente cualquier parte del aparato, asegúrese de que todos los controles estén apagados y que el aparato esté frío. Limpiar un aparato caliente puede causar quemaduras.

Limpie el aparato con regularidad para mantener todas las piezas libres de grasa que pueda incendiarse. No permita que se acumule grasa. Los depósitos de grasa en el ventilador podrían incendiarse.

Siga siempre las instrucciones recomendadas por el fabricante para el uso de limpiadores de cocina y aerosoles. Tenga en cuenta que el exceso de residuos de los limpiadores y aerosoles puede inflamarse y causar daños y lesiones.

Limpie con frecuencia las campanas extractoras - No debe permitir que se acumule grasa en la campana o en el filtro.

InStrucloneS ImportanteS para SerVlclo y mantenlmlento

No repare ni sustituya ninguna pieza del aparato a menos que se recomiende específicamente en los manuales. Todas las demás reparaciones deben ser realizadas únicamente por un técnico cualificado. Esto reduce el riesgo de lesiones personales y daños al aparato.

Póngase siempre en contacto con su vendedor, distribuidor, agente de servicio o fabricante en caso de problemas o condiciones que no entienda.

Pida a su distribuidor que le recomiende un técnico cualificado y un servicio de reparación autorizado. Sepa cómo desconectar la alimentación del aparato en el disyuntor o en la caja de fusibles en caso de emergencia.

No toque una bombilla caliente. Si lo hace, la bombilla podría romperse. Manipule las luces halógenas (si están equipadas) con toallas de papel o guantes suaves. Desconecte el aparato o apague la alimentación del mismo antes de retirar y sustituir la bombilla.

adVertencia

Residentes de California: para obtener información sobre el cáncer y los daños reproductivos, visite

Partes incluidas con su campana

☐ 1 - Transición
☐ 2 - Filtros de grasa
☐ 2 - Filtros de carbó
☐ 4 - 0.45 x 1.3 cm tornillos de montaje

Partes necesarias

☐ 2 - conectores para cables en lista de UL
□ Conductos necesarios
- Cubierta requerida con compuerta de tiro para que coincida con el sistema de ventilación.
☐ Abrazaderas para ducto/cinta para ducto.
- Sujeta cables de 12 " enlistados por UL o CSA.

Herramientas/Materiales requeridos

Taladro
□ Broca 1 ^1/4 " (3.0 cm)
■ Broca 1/8" (3.0 mm) para los orificios piloto
Lápiz
□ Pelacables o cuchillo de uso general
□ Cinta de medir o regla
□ Pistola para silicón y silicón o pasta resanadora a prueba de agua
□ Destornillador de hoja plana
□ Destornillador Phillips
□ Sierra de vaiven o sierra caladora

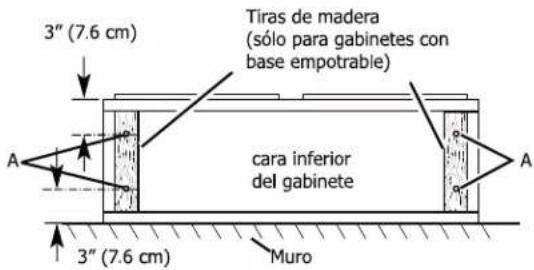

Para armarios con bases empotradas:

☐ Dos tiras de relleno de 2" (5.1 cm) de ancho. La longitud y el espesor están determinados por las dimensiones del hueco.
- Cuatro tornillos de cabeza plana para madera o tornillos para metales con abrazaderas y tuercas (para sujetar las tiras de relleno).

IMPORTANTE

Observe todos los códigos y reglamentos aplicables.

- Es responsabilidad del instalador cumplir con la placa de características (se encuentra en el interior de la campana extractora, en el lado izquierdo, consulte la página 2 para ver la ubicación). La ubicación de la campana extractora debe estar alejada de zonas con fuertes corrientes de aire, como ventanas, puertas y rejillas de calefacción fuertes.

REQUISITOS DE UBICACIÓN

IMPORTANTE

• Deben utilizarse las dimensiones de apertura de armario mostradas. Consulte las instrucciones de instalación del fabricante de la placa de cocción/cocina antes de realizar cualquier recorte.
• Se requiere una toma de corriente con conexión a tierra. Consulte la sección "Requisitos eléctricos".
• Todas las aberturas en techo y pared donde se instalará la campana deben estar selladas.
• Retirar protectivo del producto antes de la instalación (en caso de que aplique).

Para la instalación en Casas rodantes

La instalación de esta campana de cocina debe ajustarse a los Manufactured Home Construction Safety Standards (Estándares de seguridad y construcción de casas fabricadas), Título 24 CFR, Parte 328 (anteriormente conocido como Federal Standard for Mobile Home Construction and Safety [Estándar federal para la seguridad y construcción de casas rodantes], Título 24, HUD Parte 280), o cuando dicho estándar no sea aplicable, el Manufactured Home Installation (Estándar para Instalación en casas fabricadas) de 1982 (Manufactured Home Sites, Communities and Setups [Obras, comunidades y proyectos de casas fabricadas]), ANSI A225.1/NFPA 501A, o la última edición o con los códigos locales.

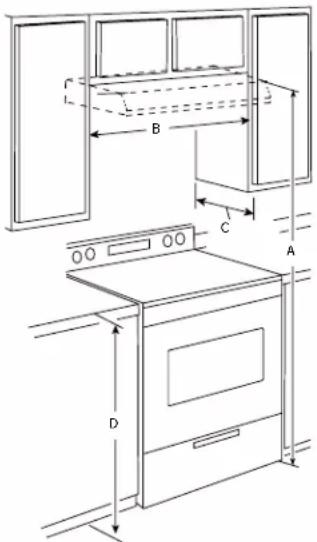

A. Mínimo sugerido de 66" (167 cm) de la campana al suelo.
B. 30" (76.2 cm) de ancho mínimo de la abertura para las campanas de 30" (76.2 cm), y 36" (91.4 cm) de ancho mínimo para las campanas de 36"
C. 13" (33 cm) de profundidad del armario
D. Altura de la base al armario de 36" (91.4 cm)

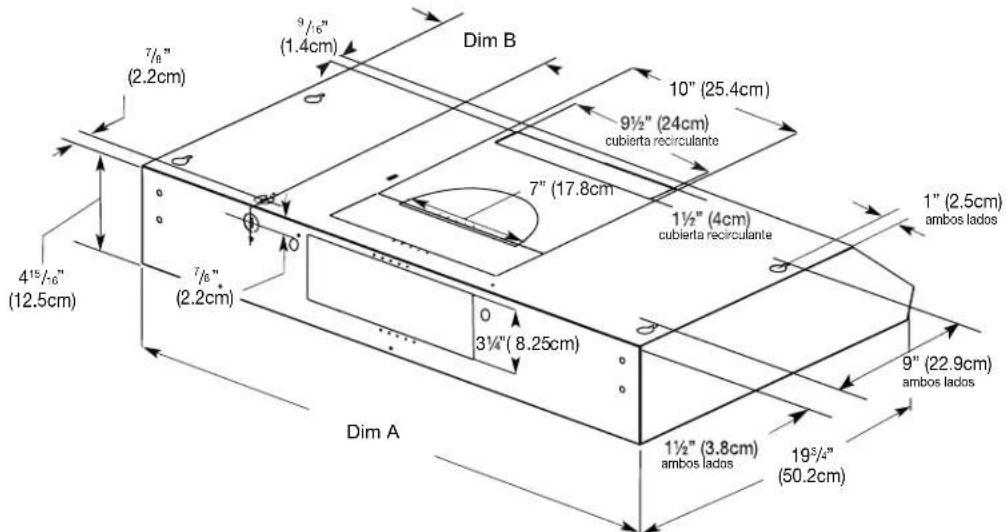

7/8" (2.2cm) 9/6" (1.4cm) Dim B 10" (25.4cm) 9½" (24cm) cubierta recirculante 7" (17.8cm) 1½" (4cm) cubierta recirculante 1" (2.5cm) ambos lados 4½/6" (12.5cm) 7/8" (2.2cm) 3¼" (8.25cm) 9" (22.9cm) ambos lados 1½" (3.8cm) ambos lados 19¾" (50.2cm) Dim A

	Dim A Dim B
FCVW3062AS	30" (76.2 cm) 6 ^9/_16 " (16.7 cm)
FCVW3062AD
FCVW3662AS 36" (91.4 cm)	9 ^1/_2 " (24.3 cm)

REQUISITOS DE VENTILACIÓN

• El sistema de ventilación debe terminar en el exterior, excepto para las instalaciones sin ducto de escape (con recirculación).
• No dirija la salida del sistema de ventilación hacia el desván u otra área cerrada.
• No utilice una cubierta de pared de tipo para lavandería de 4" (10,2 cm).
• Use un ducto de escape de metal rectangular de 3 ^1/4 " x 10" (8,3 x 25,4 cm) o redondo metálico de 7" (17.8 cm), según los requisitos para su instalación. Se recomienda un ducto de escape de metal rígido. No se recomienda ducto de escape de plástico u hoja metálica.
• El largo del sistema de ventilación y el número de codos se deben mantener al mínimo para proveer un funcionamiento eficaz. Para obtener el funcionamiento más eficaz y silencioso:
  • No use más de 3 codos de 90°.
• Asegúrese de que haya un mínimo de 24" (61 cm) de ducto de escape recto entre los codos, si se utiliza más de 1 codo.
  • No instale 2 codos lado a lado.

• Use abrazaderas o cinta para ductos para sellar todas las juntas en el sistema de ventilación.

• El sistema de ventilación debe tener una válvula de contratiro en la salida.

• Utilice pasta resanadora para sellar la abertura exterior de pared o techo alrededor de la cubierta.
• El mejor rendimiento es alcanzado con un sistema de ventilación recto sin codos y usando ductos lisos.
• Longitud equivalente calculada del sistema de ductos: 35 ft (10.7m) y ductos circulares de 50 ft (15.2 m).

Instalaciones en climas fríos

Como parte del sistema de ventilación, se deberá instalar una compuerta de contratiro adicional para minimizar el flujo de aire frío hacia atrás, y un dispositivo de interrupción térmico para minimizar la conducción de las temperaturas exteriores. La compuerta deberá estar en el lado del aire frío del dispositivo de interrupción térmico.

El dispositivo de interrupción deberá estar lo más cerca posible del lugar donde el sistema de ventilación entra a la parte con calefacción de la casa.

Aire de complemento

Los códigos locales de construcción podrían requerir el uso de sistemas de aire de complemento, en el caso de que se usen sistemas de ventilación con un movimiento de aire mayor a los CFM (pies cúbicos por minuto) especificados.

El sistema de ventilación puede terminar a través del techo o la pared. Use un ducto de escape rectangular de 3 ^1/4 " x 10" (8.3 x 25.4 cm) con una longitud máxima de 35 pies (10.7 m) o un ducto de escape redondo de 7" (17.8 cm) o más grande, con una longitud máxima de 50 pies (15.2 m) para el sistema de ventilación.

NOTA

No se recomienda el uso de ductos de escape flexibles. Los ductos de escape flexibles crean contrapresión y turbulencia de aire, lo cual reduce el desempeño en gran medida.

Ventilación a través del techo

A B C

A. Ducto de escape rectangular de 3¼" x 10" (8,3 x 25,4 cm) o redondo de 7" (17.8 cm) a través del techo (se compra por separado). B. Cubierta para techo con compuerta (se compra por separado) C. 24" (61,0 cm) mín. para cocinas eléctricas y 30" (76,2 cm) mín. para cocinas de gas, instalación por encima de la superficie de cocción.

Recirculación

A B

Ventilación a través de la pared

A B C

A. Ducto de escape rectangular de 3¼" x 10" (8,3 x 25,4 cm) o redondo de 7" (17,8 cm) a través de la pared o de la parte superior (se compra por separado). B. Cubierta para pared con compuerta (se compra por separado) C. 24" (61,0 cm) mín. para cocinas eléctricas y 30" (76,2 cm) mín. para cocinas de gas, instalación por encima de la superficie de cocción.
A. Retire la tapa B. 24" (61.0 cm)min. para cocinas eléctricas 30" (76.2cm) min. para la instalación de las cocinas de gas sobre la superficie de cocción.

Calcular la longitud del sistema de ventilación

Para calcular el largo del sistema que necesita, sume los pies (metros) equivalentes para cada porción de ducto de escape que se utilice en el sistema.

Es importante tener en cuenta que la longitud equivalente real puede variar en función de factores como el diseño, el material y las

obstrucciones internas del racor. Se trata de una orientación general, y otras fuentes pueden proporcionar valores ligeramente diferentes.

Siempre se deben consultar los datos del fabricante y las referencias de ingeniería para obtener información precisa y actualizada sobre la longitud equivalente de un racor específico.

Sistema de ventilación redondo de 7" (17.8 cm)

Pieza Longitud
Codo de 90°	15 ft(4.57 m)
Cubierta de paredde 7" (17.8 cm)	0.0 ft(0.0 m)

Ejemplo de sistema de ventilación

Codo de 90° 6 ft (1.8 m) Cubierta para pared 2 ft (0.6 m)

Longitud Máxima Recomendada = 50 ft (15.2 m)

Codo de 90°	= 15 ft (4.57 m)
6 ft (1.8 m) recto	= 6 ft (1.8 m)
1 cubierta de pared	= 0.0 ft (0.0 m)

Cubierta de pared 7" (17.8 cm) = 21 ft (6.37 m)

Sistema de ventilación de 3 ^1/4 x 10" (8.3 cm x 25.4 cm)

Pieza Longitud
31⁄4" x 10" (8.3 cm x 25.4 cm) Codo de 90°	15 ft(4.57 m)
31⁄4" x 10" (8.3 cm x 25.4 cm) codo plano	10 ft(3.04 m)
31⁄4" x 10" (8.3 cm x 25.4 cm) cubierta para pared	0.0 ft(0.0 m)

Ejemplo de sistema de ventilación

Codo de 90° 8 pies (2.4m) 2 pies (0.6 m) Cubierta para pared

Longitud Máxima Recomendada = 35 ft (10.7 m)

1 - codo de 90°	= 15 ft (4.57 m)
Porción recta de 8 ft (2.4 m)	= 8.0 ft (2.4 m)
1 - cubierta para pared	= 0.0 ft (0.0 m)

Longitud del sistema de 3 ^1/4 " x 10" = 23 ft (6.97 m)

NOTA

Antes de hacer los recortes, asegúrese que haya suficiente espacio libre dentro del techo o la pared para el ducto de escape.

1. Desconecte el suministro de energía.
2. Seleccione una superficie plana para ensamblar su campana y cubra dicha superficie.
3. Levante la campana y colóquela sobre la superficie.
4. Si el gabinete tiene una base empotrada, coloque tiras de madera en cada lado. Fijelo con tornillos para asegurar

3" (7.6 cm) Tiras de madera (sólo para gabinetes con base empotrable) A cara inferior del gabinete 3" (7.6 cm) Muro A

A. Cuatro tornillos de cabeza plana para madera o tornillos para metales con abrazaderas y tuercas

Determine la ubicación del orificio de cableado

1. Determine y marque claramente una línea vertical de centro sobre la pared y el armario en el área que se hará la abertura de ventilación.

Línea de centro

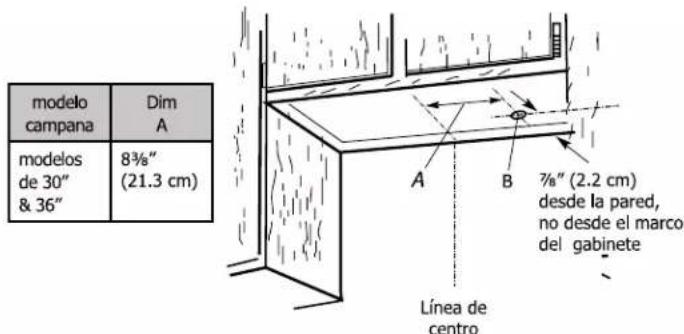

Para hacer el cableado a través de la parte superior:

1. Trace una línea (A) desde la parte derecha de la línea central sobre la parte inferior del armario. Marque el punto sobre esa línea que esté a 7/8" (2.2 cm) desde la pared posterior. Taladre un orificio de 1¼" (3.2 cm) de diámetro (B) a través del armario en este punto.

modelo campana Dim A modelos de 30" & 36" 8¾" (21.3 cm) A B 7½" (2.2 cm) desde la pared, no desde el marco del gabinete Línea de centro

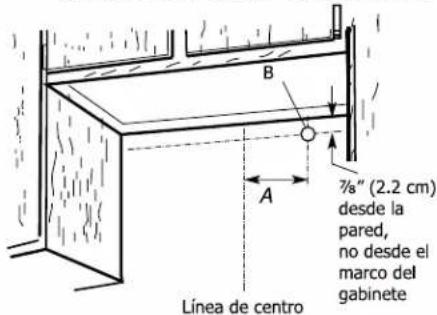

Para hacer el cableado a través de la pared:

1. Trace una línea (A) desde la parte derecha de la línea central sobre la parte inferior de la pared. Marque el punto sobre esta línea que esté a 78 " (2.2 cm) desde la parte inferior del armario. Taladre un orificio de 1 14 " (3.2 cm) de diámetro a través de la pared posterior en este punto.

B 7/8" (2.2 cm) desde la pared, no desde el marco del gabinete A Línea de centro

modelocampana	DimA
modelosde 30" & 36"	8 38 " (21.3 cm)

SALIDA DE AIRE

Escoja la salida de aire que desee de las opciones listadas a continuación:

Estilo 1 - Versión recirculante de la campana

Para esta instalación, vaya a la sección "Instale la campana (versión recirculante)"

NOTA: Para las instalaciones que ventilan hacia el techo o la pared, la cubierta de ventilación de recirculación debe permanecer en su lugar.

NOTA: Considere utilizar la medida A para la transición redonda de 17,8 cm (7") y la medida B para el sistema de recirculación en las dimensiones de su armario.

Estilo 2 - Aberturas para transición redonda de 7" (17.8 cm) a ducto de ventilación redondo

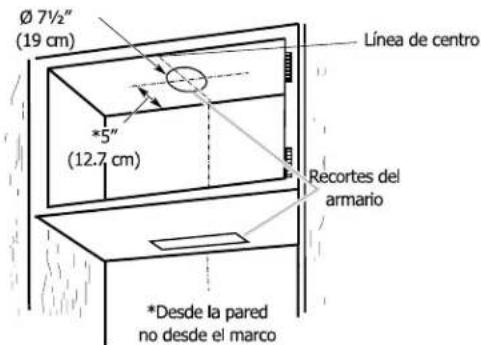

Ventilación a través del techo

Para hacer una abertura circular en la parte baja del gabinete:

1. Marque una línea central debajo de la parte superior del armario.
2. Marque una línea a 5" (12,7 cm) desde la pared posterior, por debajo de la parte superior del armario.
3. Use un compás o una plantilla en forma circular para dibujar un círculo con un diámetro de 7½" (19 cm). Use sierra caladora para hacer la abertura.
4. Repita los pasos 1 a 3 para hacer la abertura de la parte inferior del gabinete

Ø 7½" (19 cm) *5" (12.7 cm) Línea de centro Recortes del armario *Desde la pared no desde el marco

Instalación del sistema de ventilación

1. Instale la ventilación a través de la abertura en el armario superior o la pared. Complete el sistema de ventilación de acuerdo al método de ventilación seleccionado. Vea la sección "Requisitos de ventilación".
2. Utilice pasta resanadora o silicón para sellar la abertura exterior de la pared o el techo alrededor de la cubierta.

NOTA

Este modelo incluye una placa de montaje redonda para ducto de escape de 7" (17,8 cm) dentro de la campana.

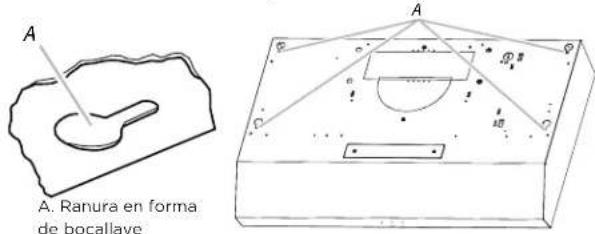

1. Levante la campana para cocina debajo del gabinete y determine la ubicación final centrándola debajo del mismo. Marque en la parte inferior del armario la ubicación de las 4 ranuras de montaje en forma de bocallave en la campana para cocina (Vea las dimensiones de los slots en la página 39). Deje a un lado la campana para cocina sobre una superficie cubierta.

A. A. Ranura en forma de bocallave

1. Use una broca de 18 " (3 mm) y taladre 4 orificios piloto como se muestra.

NOTA: Haga las perforaciones en la parte delgada del slot.

A. Taladre un orificio piloto

1. Instale los 4 tornillos de montaje de .45 cm x 1.3 cm en los orificios piloto. Deje aproximadamente ¼" (6,4 mm) de espacio entre las cabezas de los tornillos y el armario para deslizar la campana para cocina en el lugar.

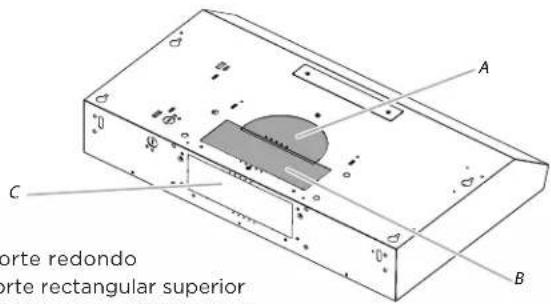

1. Retire el orificio de ventilación redondo superior.

A B C orte redondo orte rectangular superior

A. Precorte redondo
B. Precorte rectangular superior
C. Precorte rectangular posterior

NOTA

El precorte debe retirarse con un destornillador o un elemento de palanca, no con un martillo.

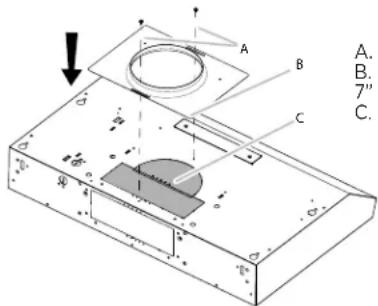

Instalación del conector de ducto

NOTA

Retire por completo la película protectora.

Instale el conector rectangular de 3 ^1/4 " x 10" (8.3x25.4 cm) o la placa de montaje redonda para ducto de escape de 7" (17.8 cm) dependiendo del tipo de ducto que desee instalar. Asegúrelo a la campana con los tornillos indicados que vienen incluidos.

A B C 7" A. B. C.

A. Tornillos .29 x .65 cm
B. Placa de montaje
7" (17.8 cm)
7 (17.8 cm) C. Descarto redondo
C. Preporte recondo

NOTA

La placa de montaje redonda de 7" (17.8 cm) puede ser instalada con 1" (2.5 cm) de desface del centro de la campana por cada lado para poder insertarlo al ducto de ventilación.

Instalación del cable de suministro de energía

1. Para las instalaciones por cable directo, haga pasar el cable eléctrico de la casa según las normas del National Electric Code (Código nacional eléctrico) o CSA (Asociación de normalización canadiense) y los códigos y ordenanzas locales.
   Debe haber suficiente cable de la caja del desconectador con fusible (o cortacircuitos) para hacer la conexión en la caja de terminales de la campana. Para ver las instalaciones opcionales con juego de cable de suministro eléctrico, siga las instrucciones en la sección “Haga la conexión eléctrica”.

NOTA

No vuelva a conectar la alimentación hasta que la instalación esté completa.

Antes de comenzar la instalación, retire el filtro de grasa y los paneles laterales izquierdo y derecho. Complete la instalación para volver a instalar los paneles laterales.

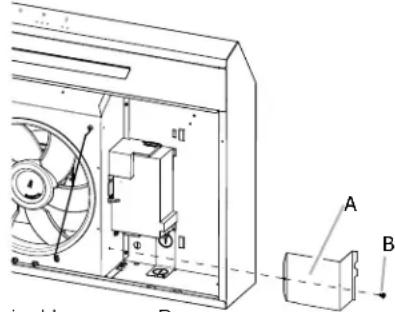

1. Quite el tornillo de la tapa de la caja de terminales.

Quite la cubierta de la caja de terminales y déjela a un lado.

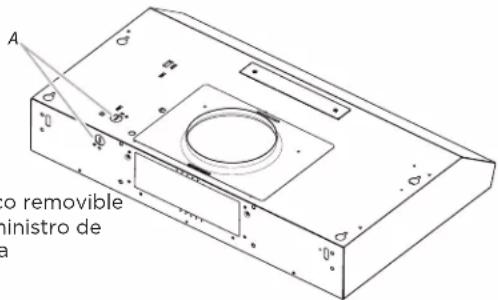

1. Quite el disco removable de suministro eléctrico de la parte superior o posterior de la capota de ventilación (dependiendo de la ubicación de la entrada del cable de suministro eléctrico de su casa) e instale un protector de cables de 12 " que esté en la lista de UL o aprobado por CSA.

A no removable ministro de a

1. Con la ayuda de 2 o más personas, levante la campana y colóquela en su posición final. Haga pasar suficiente cable eléctrico a través del protector de cables de 12 " que esté en la lista de UL o aprobado por CSA para hacer las conexiones en la caja de terminales. Apriete los tornillos del protector de cables.
2. Ubique la campana para cocina de modo que el extremo grande de las ranuras en forma de bocallave esté sobre los tornillos de montaje. Después empuje la campana hacia la pared para que los tornillos queden en el cuello de las ranuras. Apriete los tornillos de montaje, asegurándose de que los tornillos estén en el cuello angosto de las ranuras.
3. Conecte el sistema de ductos a la campana. Selle las uniones con las abrazaderas o cinta para ductos, para que quede seguro y hermético.
4. Verifique que las compuertas de contratiro funcionen adecuadamente.

HAGA LA CONEXIÓN ELÉCTRICA

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle mantenimiento.

Vuelva a colocar todos los componentes y paneles antes de hacerlo funcionar.

No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

1. Desconecte el suministro de energía

C. Conector de cables

aprobado por UL

D. Cable de tierra verde o desnudo

E. Cable de suministro eléctrico de la casa.

F. Protector de cables de 12 " que esté en la lista de UL o aprobado por CSA

G. Tornillo verde de puesta a tierra

1. Use conectores de cables que estén en la lista de UL y conecte los alambres blancos (A) juntos.

2. Use conectores de alambres que estén en la lista de UL y conecte los cables negros (B) juntos.

3. Conecte el cable a tierra verde (o desnudo) del suministro de energía al tornillo verde de puesta a tierra en la caja de terminales y apriételo firmemente

4. Instale la cubierta de la caja de terminales.

5. Reconecte el suministro de energía.

ADVERTENCIA

Peligro de Incendio

Conecte el alambre de tierra al tornillo verde de conexión tierra en la caja de terminales.

No seguir estas instrucciones puede causar la muerte, incendio o choque eléctrico.

Complete la instalación

1. Vuelva a colocar el filtro para grasa, si lo ha quitado. Consulte la sección "Cuidado de la campana para cocina".

2. Verifique el funcionamiento del ventilador de la campana para cocina y la luz. Consulte la sección "Uso de la campana para cocina".

Si la campana para cocina no funciona, revise si se ha disparado un cortacircuitos o si se ha quemado un fusible doméstico. Desconecte el suministro eléctrico y revise las conexiones de cableado.

NOTA

Para obtener un uso más eficaz de su nueva campana, lea la sección “Uso de la campana”.

NOTA

Retire por completo la película protectora.

1. Levante la campana para cocina debajo del gabinete y determine la ubicación final centrándola debajo de este. Marque en la parte inferior del armario la ubicación de las 4 ranuras de montaje en forma de bocallave (ver dimensiones de las ranuras en la página 45) Deje a un lado la campana para cocina sobre una superficie cubierta.

A. Slot de instalación

1. Use una broca de 18 " (3 mm) y taladre 4 orificios piloto como se muestra. NOTA: Haga las perforaciones en la parte delgada del slot.

A. Taladre un orificio piloto

1. Instale los 4 tornillos de montaje de .45 cm x 1.3 cm en los orificios piloto. Deje aproximadamente ¼" (6.4 mm) de espacio entre las cabezas de los tornillos y el armario para deslizar la campana para cocina en el lugar.

Instalación del cable de suministro de energía

1. Para las instalaciones por cable directo, haga pasar el cable eléctrico de la casa según las normas del National Electric Code o CSA y los códigos y ordenanzas locales. Debe haber suficiente cable de la caja del desconectador con fusible para hacer la conexión en la caja de terminales de la campana.

NOTA

No reconecte la electricidad hasta que se haya terminado la instalación.

1. Quite el tornillo de la tapa de la caja de terminales. Quite la cubierta de la caja de terminales y déjela a un lado.

A. Tapa de la caja de terminales B. Tornillos

1. Quite el disco removable de suministro eléctrico de la parte superior o posterior de la capota de ventilación e instale un protector de cables de 12 " que esté en la lista de UL o aprobado por CSA.
2. Con la ayuda de 2 o más personas, levante la campana cable eléctrico a través del protector de cables de ½" que esté en la lista de UL o aprobado por CSA para hacer las conexiones en la caja de terminales. Apriete los tornillos del protector de cables.
3. Ubique la campana para cocina de modo que el extremo grande de las ranuras en forma de bocallave esté sobre los tornillos de montaje. Después empuje la campana hacia la pared para que los tornillos queden en el cuello de las ranuras. Apriete los tornillos de montaje, asegurándose de que los tornillos estén en el cuello angosto de las ranuras.

Cubierta de Recirculación

Para instalaciones recirculantes, la cubierta superior debe ser retirada. Quite la tapa de recirculación retirando los dos tornillos de montaje con un destornillador Phillips.

NOTA: Para instalaciones que descargan el aire hacia el techo o la pared, la tapa recirculante debe permanecer en su lugar o este no funcionará correctamente.

Para completar la instalación, vaya a la sección "Haga las conexiones eléctricas" en la página 50.

NOTA: Considere el uso de la medida A para la transición redonda de 17,8 cm (7") y la medida B para el sistema de recirculación.

La campana para cocina está diseñada para eliminar el humo y los vapores de cocción de la zona de cocción. Para obtener los mejores resultados, encienda la campana antes de cocinar y déjela funcionar varios minutos después de terminar de cocinar para eliminar todo el humo de la cocina.

Los controles de la campana están situados en la parte frontal de la campana extractora.

A. Lámparas led B. Filtros de grasa C. Seguro del filtro

Controles de la campana

Master PowerPulse para encender la velocidad 1 del ventilador (baja potencia) y la opción 1 de la luz (baja potencia).El botón principal de encendido - apagará la unidad, tanto el ventilador como la luz.	ON/OFFBotón
Ventilador/ FiltroCambia la velocidad del ventilador.Al pulsar el botón se apagará el ventilador.Mientras se alterna entre las opciones, las luces bajo los iconos se iluminan.Mantenga pulsado el botón del ventilador durante 3 segundos para restablecer el indicador del filtro.La luz del filtro se ilumina tras 40 horas de uso.F1 Indicador de baja velocidad (BLANCO)F2 Indicador de velocidad media (BLANCO)F3 Indicador de velocidad alta (BLANCO)S - Reemplace el filtro de carbón y/o limpie los filtros de grasa (ROJO)	Botón del motor[BYXW]3 S[F1
LámparaAlternar entre las opciones de iluminación.Pulsando a través de las opciones de Luz - El 4o clic apagará la luz.A medida que avanza por las opciones, se encienden las luces bajo los iconos.L1 Indicador de baja intensidad (Blanco)L2 Indicador de Intensidad Media (Blanco)L3 Indicador de intensidad alta (blanco)	Bote laIaa[5T3K]L1.3

Limpieza

ADVERTENCIA

Para reducir el riesgo de incendio o choque eléctrico desconecte la toma de corriente antes de la limpieza.

IMPORTANTE

Limpie los filtros de grasa frecuentemente de acuerdo a las siguientes instrucciones. Coloque nuevamente los filtros de grasa antes de encender su equipo.

IMPORTANTE

Superficies Exteriores

No use estropajos que vienen con jabón, productos de limpieza abrasivos, crema para pulir la superficie de cocción, estropajos de metal, paños ásperos ni toallas de papel.

Método de limpieza::

• Use agua tibia con detergente líquido o limpiador multipropósito y un paño suave para limpiar la superficie.
• Enjuague con agua limpia y seque con un paño suave que no deje pelusa.
• Use limpiador de vidrios para quitar huellas digitales.
• Para acabados en acero inoxidable frote en la dirección del grano para evitar rayar la superficie.

NOTA: En acabados en acero inoxidable, frote en la dirección del cepillado para evitar rayar o dañar la superficie.

Sustitución del filtro de grasa:

Filtro de grasa número de parte:

FCVW3062AS	5304535519
FCVW3062AD
FCVW3662AS 5304535521

Para pedir piezas llame al 800-559-7569

Para limpiar o reemplazar el filtro:

1. Retire el tornillo phillips del seguro del filtro.

A. Tornillo B. Filtro de grasa A

1. Para retirar el filtro, deslice el seguro hacia el frente y jale hacia abajo la parte frontal del filtro.

1. Retire las varillas del filtro de carbón y extraiga el filtro de carbón (situado en la parte posterior del filtro de grasa).

1. Para limpiar el filtro de grasa, sumérjalo en agua caliente con detergente. Enjuague bien y sacuda para secar.

Puede colocarlo tambien en el rack superior del lavavajillas para ser lavado.

NOTA: No use amoniaco. El aluminio del filtro de grasa se corroe y oscurece con el uso de este.

NOTA: Puede utilizar cualquier método de limpieza: lavaplatos o solución caliente con detergente.

NOTA

El filtro de grasa puede ser lavado en lavavajillas.

Para evitar dañar el filtro de grasa, coloque el filtro en el último rack del lavaplatos para su limpieza.

Remplace la lámpara LED

La tira LED sólo puede ser sustituida por un técnico de servicio. Consulte la información de contacto del servicio técnico en la sección Garantía.

Sustitución del filtro de carbón: Número de parte filtro de carbón:

FCVW3062AS	5304535517
FCVW3062AD
FCVW3662AS 5304535518

Para pedir piezas llame al 800-559-7569

Para la versión recirculante de esta campana, un filtro de carbón opcional está disponible.

El filtro de carbón no es lavable. Dura alrededor de 6 meses, dándole un uso normal.

Reemplace el filtro de carbón regularmente para asegurar el mejor desempeño de su campana.

Problema Causas posibles Soluciones
Después de la instalación, el equipo no funciona.	1. El cable de alimentación y el conector no están conectados correctamente.	1. Asegúrese que el aparato esté correctamente conectado.
	2. Los cables de los switches están desconectados o flojos.	2. Asegúrese de que los cables de los switches estén conectados apropiadamente.
Las lámparas funcionan, pero el motor no enciende.	1. El motor es defectuoso. 1. Change the motor.
	2. El sistema de protección térmica detecta si el motor es demasiado caliente para operar y lo apaga.	2. El motor funcionará adecuadamente después de que el sistema de protección térmica se enfríe.
	3. El cable del motor no está conectado.	3. Asegúrese que el cable del motor esté conectado al conector molex.
El equipo vibra.	1. El motor no está bien instalado en su lugar. 1. Asegúre el motor a su lugar.
	2. Aspas del motor dañadas. 2. Cambie las aspas o el motor.
	3. La campana no se encuentra bien instalada.	3. Verifique que la campana esté bien instalada.
El motor funciona pero las lámparas no.	1. Lámpara defectuosas. 1. Cambie la lámpara.
	2. Lámparas flojas. 2. Apriete las lámparas.
	3. Los cables en el switch de lámparas están flojos..	3. Asegúrese de que los cables en el switch de las lámparas estén bien conectados.
La campana no extrae el aire	1. La campana está colocada a una altura superior a la sugerida.	1. Ajuste la distancia entre la estufa (superficie de cocinado) y la base de la campana en un rango de 24 a 32 in.
	2. El viento que entra por ventanas o puertas abiertas en el área cercana afectan a la extracción de la campana.	2. Cierre puertas y ventanas para evitar que entre el flujo de aire exterior.
	3. Existe un bloqueo en el sistema de ventilación.	3. Retire el bloqueo en el sistema de ventilación.
	4. La dirección de la apertura de salida de aire es contraria a la dirección del aire.	4. Ajuste la dirección de la salida de aire.
	5. Se está utilizando un tamaño incorrecto de tubos de ventilación.	5. Cambie el sistema de ventilación por el correcto.
El filtro de metal vibra.	1. El filtro de metal está flojo. 1. Asegúrese de que el seguro aún funcione.
	2. El seguro del filtro no se mueve libremente.	2. Reemplace el filtro de metal.

Su electrodoméstico está cubierto por una garantía limitada de un año. Durante un año a partir de la fecha original de compra, Electrolux cubrirá todos los costos de reparación o reemplazo de cualquier pieza de éste electrodoméstico que se encuentre defectuosa en materiales o mano de obra cuando el electrodoméstico se instala, utiliza y mantiene de acuerdo con las instrucciones proporcionadas.Exclusions

Esta garantía no cubre lo siguiente:

1. Productos a los que se les quitaron o alteraron los números de serie originales o que no pueden determinarse con facilidad.
2. Productos que hayan sido transferidos del dueño original a un tercero o que no se encuentren en los EE.UU. o en Canadá.
3. Óxido en el interior o exterior de la unidad.
4. Los productos comprados "previamente usados o productos muestra" no están cubiertos por esta garantía.
5. Pérdida de alimentos por fallas del refrigerador o congelador.
6. Productos utilizados para fines comerciales.
7. Las llamadas de servicio que no involucren el funcionamiento defectuoso ni los defectos de materiales o de mano de obra, o para electrodomésticos que no sean utilizados para uso normal del hogar o de acuerdo con las instrucciones proporcionadas.
8. Llamadas de servicio para corregir errores de instalación o o para instruirlo sobre el uso del mismo.
9. Gastos para facilitar el acceso al electrodoméstico para el servicio, tales como la remoción de molduras, armarios, estantes, etc. que no eran parte del electrodoméstico cuando se envió de la fábrica.
10. Llamadas de servicio para reparar o reemplazar bombillas, filtros de aire, filtros de agua, otros consumibles, perillas, manijas u otras piezas decorativas.
11. Costos adicionales que incluyen, sin limitarse, cualquier llamada de servicio fuera de las horas de oficina, durante los fines de semana o días feriados, peajes, pasajes de transporte o millaje/kilometraje para llamadas de servicio en áreas remotas, incluyendo el estado de Alaska.
12. Daños al acabado del electrodoméstico o al hogar que hayan ocurrido durante la instalación, incluyendo, sin limitarse, los armarios, paredes, etc.
13. Daños causados por: servicio realizado por compañías de servicio no autorizadas, el uso de piezas que no sean piezas genuinas Electrolux o piezas obtenidas de personas que no pertenezcan a compañías de servicio autorizado, o causas externas como abuso, mal uso, suministro eléctrico inadecuado, accidentes, incendios, hechos fortuitos o desastres naturales.

RENUNCIA DE RESPONSABILIDAD DE GARANTÍAS IMPLÍCITAS

LIMITACIÓN DE ACCIONES LEGALES LA ÚNICA Y EXCLUSIVA OPCIÓN DEL CLIENTE BAJO ESTA GARANTÍA LIMITADA ES LA REPARACIÓN O REEMPLAZO DEL PRODUCTO SEGÚN SE INDICA. LOS RECLAMOS BASADOS EN GARANTÍAS IMPLÍCITAS, INCLUYENDO LAS GARANTÍAS DE COMERCIALIZACIÓN O APTITUD DEL PRODUCTO PARA UN PROPÓSITO ESPECÍFICO, ESTÁN LIMITADOS A UN AÑO O AL PERÍODO MÍNIMO PERMITIDO POR LEY, PERO NUNCA MENOS DE UN AÑO. ELECTROLUX NO SERÁ RESPONSABLE POR DAÑOS CONSECUENTES O INCIDENTALES COMO POR EJEMPLO DAÑOS A LA PROPIEDAD Y GASTOS INCIDENTALES OCASIONADOS POR EL INCUMPLIMIENTO DE ESTA GARANTÍA ESCRITA O DE CUALQUIER GARANTÍA IMPLÍCITA. ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES O LIMITACIONES EN LA DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS, DE MANERA QUE PUEDE QUE ESTAS LIMITACIONES O EXCLUSIONES NO SE APLIQUEN EN SU CASO.ESTA GARANTÍA ESCRITA LE OTORGA DERECHOS LEGALES ESPECÍFICOS. ES POSIBLE QUE TAMBIÉN TENGA OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO.

Si tiene que solicitar servicio técnico

Guarde su recibo, el comprobante de entrega o cualquier otro registro de pago adecuado para establecer el período de la garantía si llegara a requerir servicio. Si se realiza la reparación, le conviene obtener y conservar todos los recibos. El servicio realizado bajo esta garantía debe ser obtenido a través de Electrolux utilizando las direcciones o números que se indican abajo. Esta garantía sólo se aplica en los Estados Unidos y Canadá. En los EE.UU., su electrodoméstico está garantizado por Electrolux Major Appliances North America, una división de Electrolux Home Products, Inc. En Canadá, su electrodoméstico está garantizado por Electrolux Canada Corp. Electrolux no autoriza a ninguna persona a cambiar o agregar ninguna obligación bajo esta garantía. Nuestras obligaciones de reparación y piezas bajo esta garantía deben ser realizadas por Electrolux o compañía de servicio autorizado. Las especificaciones y características del producto según se describen o ilustran están sujetas a cambio sin previo aviso.

USA

1-800-374-4432

Frigidaire

10200 David Taylor Drive

Charlotte, NC 28262

Electrolux

Canada

1.800.265.8352

Electrolux Canada Corp.

5855 Terry Fox Way

Mississauga, Ontario, Canada

L5V 3E4

FRIGIDAIRE®

welcome home
