MANUAL DE USUARIO GLAM EDILKAMIN

E Instalación, uso y mantenimiento pag. 32

Le agradecemos y le felicitamos por haber elegido un producto nuestro. Antes de utilizarlo, le pedimos que lea atentamente esta ficha con el fin de poder disfrutar de manera óptima y con total seguridad de todas sus características.

Para más aclaraciones o en caso de necesidad diríjase a su DISTRIBUIDORE donde ha efectuado la compra o visite nuestro sitio internet www.edilkamin.com en la opción DISTRIBUIDORE.

NOTA

- Después de haber desembalado la estufa, asegúrese de que el aparato esté íntegro y completo (manilla “mano fría” para apertura de puerta pequeña, libro de garantía, guante, CD/fi cha técnica).

En caso de anomalías contacte rápidamente el distribuidore donde lo ha comprado al que entregará copia del libro de garantía y del documento fi scal de compra.

- Puesta en servicio/ensayo

La puesta en servicio como lo describe por la norma UNI 10683/2012 consiste en una serie de operaciones de control con la estufa instalado y con el objetivo de asegurar el funcionamiento correcto del sistema y la conformidad del mismo a las normativas.

- instalaciones incorrectas, mantenimientos realizados incorrectamente, el uso impropio del producto, exoneran a la empresa fabricante de cualquier daño que deriva del uso.

- El número de cupón de control, necesario para la identificación de la estufa, está indicado:

- en la parte alta del embalaje

- en el libro de garantía dentro del hogar

- en la placa aplicada en la parte posterior del aparato;

Dicha documentación debe ser conservada para la identificación junto con el documento fiscal de compra cuyos datos deberán comunicarse en ocasión de posibles solicitudes de informaciones y puestos a disposición en caso de posible intervención de mantenimiento;

- las piezas representadas son gráfico y geométricamente indicativas.

DECLARACIÓN DE CONFORMIDAD

El abajo firmante EDILKAMIN S.p.A. con sede legal en Via Vincenzo Monti 47 - 20123 Milano - Código fiscal P.IVA 00192220192

Declara bajo la propia responsabilidad que:

Las estufas de leña indicadas más adelante cumplen con el Reglamento UE 305/2011 (CPR) y la Norma Europea armonizada EN 13240:2001 + A2:2004 + AC:2006 + AC:2007

ESTUFA DE LEÑA, de marca comercial EDILKAMIN, denominada BIG, GLAM, LUX, VIP

N° de SERIE: Ref. Etiqueta datos

Declaración de prestación (DoP EK n° 082): Ref. Etiqueta datos

Asimismo declara que:

la estufa de leña BIG, GLAM, LUX, VIP respeta los requisitos de las directivas europeas:

2006/95/CE - Directiva Baja Tensión

2004/108/CE - Directiva Compatibilidad Electromagnética

EDILKAMIN S.p.a. no se responsabiliza del mal funcionamiento del aparato en caso de sustitución, montaje y/o modificaciones efectuadas por personal ajeno a EDILKAMIN sin autorización de la bajo firmante.

Serie de estufas para la combustión de leña con producción de aire caliente. Las estufas están construidas con el frontal completamente de fundición, mientras que la estructura del hogar es de acero de gran espesor. Todo el hogar esté revestido con ECOKERAM®, un refractario especial obtenido por colada. Todos los modelos incorporan inyección de aire secundario y terciario, este último enviado para la limpieza del cristal. La expulsión de los humos puede efectuarse por la parte superior o por la parte trasera, en vistas de facilitar sumamente la instalación de la estufa. La regulación del aire de combustión se realiza con arreglo a dos modalidades de funcionamiento diferentes:

- AUTOMATICA

- MANUAL

En la rejilla inferior de las estufas hay dos mandos:

- selector de la modalidad "automática" (S).

- palanca para la regulación en la modalidad "manual" (L).

Modalidad manual:

Posicionar el selector S en modalidad MANUAL, o sea totalmente introducido en la reja en fundición; la palanca de regulación L regulará la cantidad de aire y también la intensidad de la llama de un mínimo (palanca a la izquierda) a un máximo (palanca a la derecha).

Modalidad automática:

Posicionar el selector S en modalidad AUTOMÁTICA, o sea sacándolo totalmente de la rejilla; la palanca L se pondrá totalmente a la izquierda.

De esta manera la estufa ajusta automáticamente la intensidad de la llama con arreglo a la temperatura del hogar, mediante una válvula termostática: por ejemplo, durante el encendido, con el hogar frío, la válvula deja entrar en el hogar la cantidad máxima de aire en vistas de facilitar esta fase; cuando aumenta la temperatura en el hogar la válvula disminuye paso a paso la cantidad de aire y de esta manera precave eventuales recalentamientos de la habitación donde está instalada la estufa y también un consumo de leña excesivo e inútil.

Las estufas incorporan un ventilador de 800 m³/h, cuyo funcionamiento se puede ajustar actuando sobre el panel sinóptico.

De esta manera es posible encauzar el aire caliente, en vistas de dirigirla para calentar habitaciones adyacentes a aquella donde está instalada la estufa.

En la parte trasera de las estufas hay dos bocas con un ∅10 cm macho en las cuales conectar el canal para el aire caliente.

Para calentar solamente la habitación adyacente se puede utilizar el KIT 8 o bien el KIT 9.

- Si se utiliza el Kit 8, parte del aire caliente es dirigida hacia la habitación adyacente y parte hacia la habitación donde está instalada la estufa (fi g. A).

- Si se utiliza el Kit 9 todo el aire caliente producido va a la habitación adyacente (fi g. B).

Para calentar dos locales adyacentes es necesario utilizar n° 2 KIT 8 (fi g. C)”

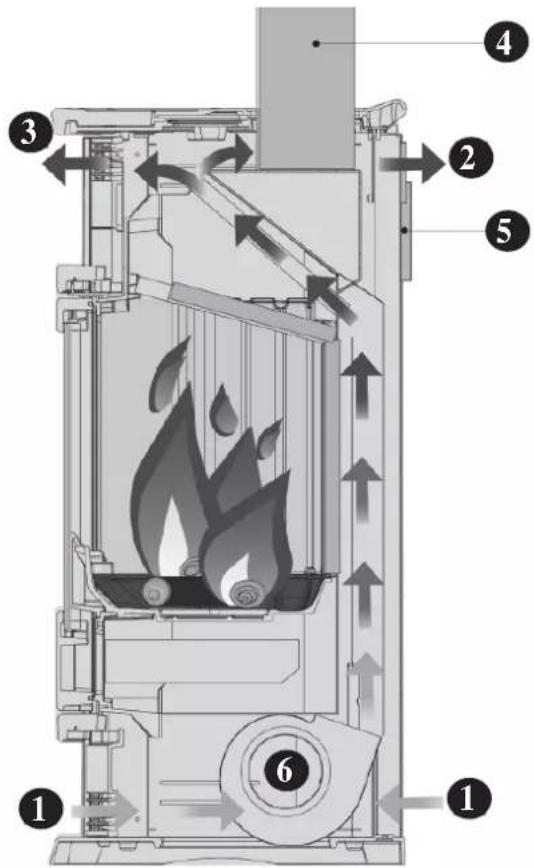

ESQUEMA CIRCULACIÓN AIRE CALIENTE

1) entrada aire
2) salida aire caliente canalizable en estancias contiguas
3) salida aire caliente en ambiente
4) salida humos superior
5) salida humos posterior
6) ventilador de aire caliente

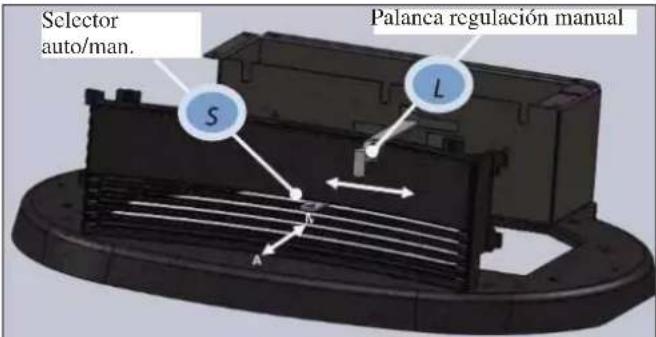

Selector auto/man. S Palanca regulación manual L

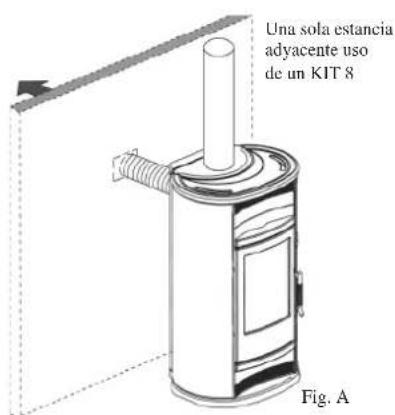

Una sola estancia adyacente uso de un KIT 8 Fig. A

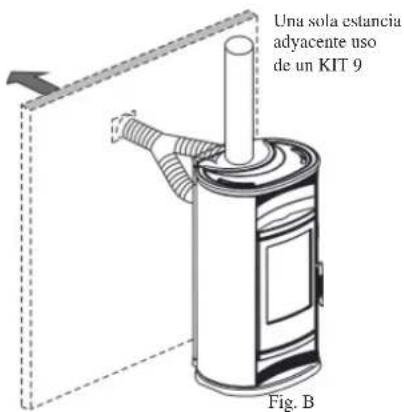

Una sola estancia adyacente uso de un KIT 9 Fig. B

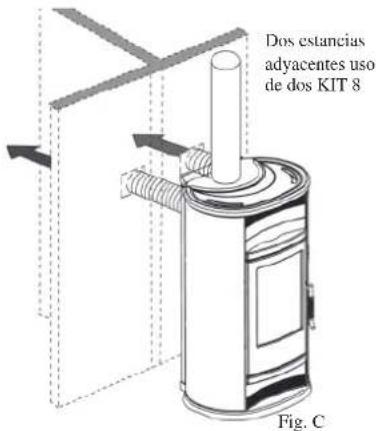

Dos estancias adyacentes uso de dos KIT 8 Fig. C

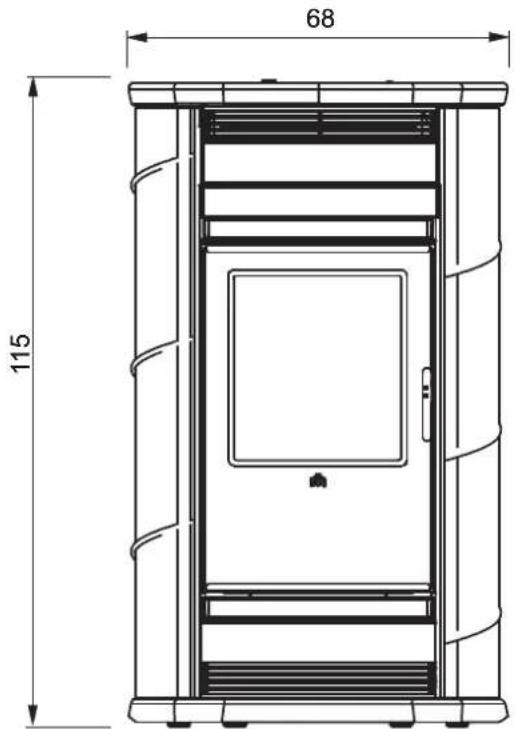

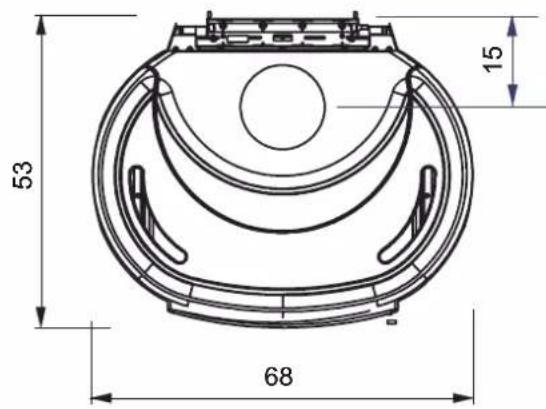

DIMENSIONES Y ACABADOS

• BIG: cerámica blanco nata, roja, cuero.
• GLAM: piedra ollar
• LUX: acero pintado gris
• VIP: cerámica blanco nata, roja, cuero.

FRENTE VUELTA

68 115

canalización aire
caliente 100 mm ∅

12 12 7 96 Ølida humos Ø 150 mm

LADO PLANTA

53 115

53 68 15

MEDIDAS VÁLIDAS PARA LOS 4 MODELOS

SALIDA DE LOS HUMOS

CONDUCTO DE HUMOS

• Antes de la colocación de la estufa, es necesario comprobar que el conducto de humos sea el idóneo para la salida de humos. El buen funcionamiento de la cocina o la estufa vieja conectada al mismo conducto de humos no implica el buen funcionamiento de la nueva.
• Para evitar canales de humo con recorridos incorrectos, durante la instalación de la estufa se debe tener en cuenta la posición del conducto de humos, cuyas dimensiones deberán ser conforme a lo indicado en la presente ficha técnica. Es aconsejable el uso de conductos de humos aislados acero inoxidable de sección circular, con paredes internas de superficie lisa. La sección del conducto de humos deberá mantenerse constante durante toda su longitud (se aconseja una longitud mínima de 3,5 - 4 m.).
• Es conveniente colocar, en la base del conducto de humos, un recipiente para la recogida de incombustos y líquidos que puedan producir la condensación.
• Los conductos de humos en mal estado, hechos con materiales no idóneos (amianto, acero zincado, acero corrugado, etc. con superficie interna rugosa y porosa) no son legales y perjudican el buen funcionamiento de la estufa.
• El conducto de humos debe estar diseñado para uso exclusivo sólo de la estufa (no puede recibir la descarga de otros hogares de ningún tipo).
• Un tiro perfecto se da sobre todo por un conducto de humos libre de obstáculos tales como: estrechamientos, tramos horizontales o con esquinas; los posibles desplazamientos de los ejes deberán tener un recorrido inclinado con ángulos máximos de 45° respecto a la vertical (fig.3).
• En el caso de que el conducto de humos que se quiere utilizar para la instalación hubiera sido anteriormente usado por otras estufas, es necesario llevar a cabo una limpieza a fondo para evitar funcionamientos anómalos y eliminar el peligro de incendio de los combustibles no quemados depositados en las paredes internas.
• En condiciones de funcionamiento normal, la limpieza del conducto de humos se debe realizar por lo menos una vez al año.
• Para un óptimo funcionamiento, el tiro del conducto de humos deberá crear una depresión de entre 0,12 y 0,2 mbar. Otros niveles inferiores pueden originar un molesto escape de humo en el momento de cargar la leña y producir excesivos sedimentos de carbón; mientras que niveles superiores provocarían una combustión demasiado rápida con una disminución del rendimiento térmico. Para volver a conseguir estos valores basta con remitirse a la tabla UNI 10683/2012.
• En caso de haber más conductos de humo en el tejado es oportuno que los demás se encuentren por lo menos a 2 m. de distancia y que la chimenea de la estufa sea 40 cm. más alta que las demás. Consulte la normativa vigente acerca de las distancias y la posición de las chimeneas.
• Se aconseja instalar una compuerta en el canal de humo.

CANAL DE HUMO

Por canal de humo se entiende el conducto que conecta la boca de salida de humos de la estufa con la entrada del conducto de humos. El canal de humos se debe realizar con tubos rígidos de acero o cerámica, y en ningún caso con tubos metálicos flexibles o de fibro-cemento. Se deben evitar tramos horizontales o con pendiente ascendente. Los posibles cambios de sección sólo son admisibles en la salida del hogar y no, por ejemplo, en el acoplamiento del conducto de humo.

No puede haber codos superiores a 45° (ver fig. 1, 2, 3, 4). En la unión entre la entrada del conducto de acero y la boca de salida de humos de la estufa se debe realizar un sellado con masilla resistente a alta temperatura

- Para controlar el flujo de los humos se aconseja instalar un cierre en el cañón humero.

CHIMENEA

La chimenea debe ser del tipo antiviento (en caso de dudas consultar al proveedor) con sección interior equivalente a la del conducto de humos y sección de paso del humo saliente de al menos el doble de la del interior del conducto de humos. Para su correcto funcionamiento remitirse a la norma vigente.

DATOS TÉCNICOS
Rendimiento 70,3 %
Potencia útil 9,7 kW
Consumo combustible por hora 3,6 kg/h
Volumen a calentar 255 m3
Peso BIG / con embalaje 246 kg
Peso GLAM / con embalaje 256 kg
Peso LUX / con embalaje 227 kg
Peso VIP / con embalaje 246 kg
∅ salida humos superior o posterior (macho) 15 cm
∅ conexiones salida aire caliente (macho) 10 cm
Toma de aire en la habitación donde está instalada la estufa: mayor que 200 cm2

max.45°

1

2 tornillos M6x25
2 tornillos M6x12
4 distanciadores de silicona para la cerámica de la parte superior 8 arandelas M6
2 casquillos
16 distanciadores de silicona para cerámicas
2 placas de fi jación cerámicas

MONTAJE DE LAS PLACAS LATERALES (fi g. 1-2)

• Desmontar el panel posterior (54) y los dos perfi les (9-10).
• Fijar las dos placas (78) a los laterales galvanizados donde hay tres agujeros (para utilizar según los modelos).

para el modelo VIP (fi g. 3-4)

• La placa de la izquierda se tiene que fi jar en los agujeros central y superior, mientras que la placa de la derecha se tiene que fi jar a los agujeros central e inferior.
• Colocar las losetas de cerámica (57-58) sobre las placas (78)
• Poner en la parte trasera 2 distanciadores siliconados (150), entre la base de fundición y la loseta inferior derecha (58) (véase el detalle Y - fi g. 4).

Para una fi jación correcta de la loseta de cerámica lateral superior derecha y de la loseta de cerámica lateral inferior izquierda es oportuno actuar sobre los tornillos de regulación de tope presentes en los laterales galvanizados de la estructura (fi g. 5-6)

• Lateral derecho (fig. 5): Ajustar el tornillo de sujeción a tope contra la loseta de cerámica lateral superior derecha (57).
• Lateral izquierdo (fig. 6): Quitar la loseta de cerámica superior izquierda (57) y ajustar el tornillo de sujeción a tope contra la loseta de cerámica lateral inferior izquierda (58).
• Montar de nuevo la loseta de cerámica superior izquierda (57)

para el modelo BIG (fi g. 8-9)

• La placa de la izquierda debe fi jarse en el agujero central e inferior, mientras que la placa de la derecha tiene que fijarse en el agujero central y superior.
• Poner las losetas de cerámica (41) sobre las placas (78)

NOTA: La altura de las baldosas, al estar realizadas en vaciado, podría resultar ligeramente diferente entre ellas. Para resolver la posible variación de altura, se puede interponer distancia- dores de silicona (150 - fi g. 4-9) sin perjudicar la estética de la estufa.

- Montar de nuevo los perfi les (9-10) el panel posterior (54).

MONTAJE DEL FRONTAL SUPERIOR DELANTERO BIG/VIP (fi g. 10-11)

• Colocar el panel frontal delantero superior de cerámica (22) apoyado sobre el soporte (23) situado encima de la portilla.
• Fijar la parte frontal con los 2 tornillos M6x25 (utilizando llave Allen) antes de efectuar dicha operación es necesario abrir la puerta pequeña.

NOTA: Para montar correctamente el panel frontal delantero superior (22) es necesario poner entre éste y el frontal (24) el casquillo incluido en el suministro, tal y como mostrado en el detalle "Z" de la fi g. 11.

MONTAJE DE LA PARTE FRONTAL INFERIOR ANTERIOR BIG/VIP (fi g. 10-12)

- Desatornillar con la llave Allen suministrada los tornillos de tope de la rejilla inferior en fundición (43) y extraerla. - Posicionar la parte frontal (22) y fi jarla con los 2 tornillos M6x12 (utilizando llave Allen) como se indica en la fi gura “X” (fi g. 12).

MONTAJE REVESTIMIENTOS BIG/VIP

• Introducir los 4 distanciadores para cerámica (*) en los 4 orifi cios libres correspondientes de la parte superior de arrabio y colocar la parte superior de cerámica (28)
• donde sea necesario colocar entre el distanciador de silicona y la tapa de fundición una arandela.

NOTA:

• el esmalte rojo con cristalina, aplicado en la mayólica, sutiliza de manera uniforme (grietas) en toda la superfi cie. No se trata de un defecto, sino que es una característica del esmalte aplicado sobre la mayólica denominada “cracle”.
• Las piezas de cerámica, (mayólica) se pegan y esmaltan manualmente y pueden presentar pequeñas imperfecciones que no perjudican la calidad (pequeños hundimientos o porosidades del esmalte), es más, demuestra su elaboración manual.

MONTAJE REVESTIMIENTOS LUX

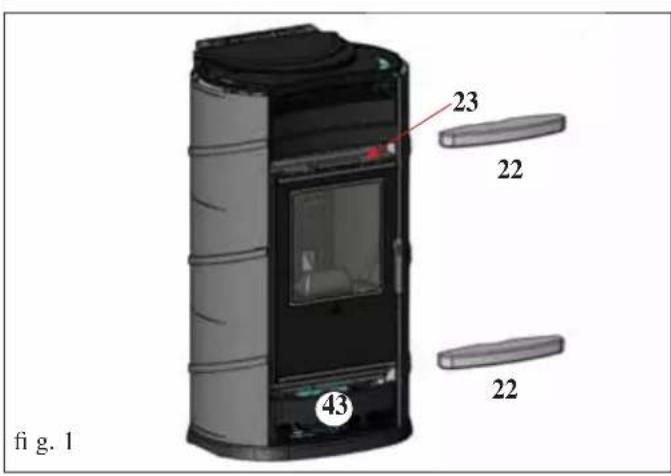

23 22 22 43 fig. 1

Part. "Z" casquillo Tomillo 22 23 fi g. 2

22 2 fl"2 millio Part. "X" fig. 3

28 fi g. 4

ACCESORIOS VARIOS SUMINISTRADOS:

2 tornillos M6x25
2 tornillos M6x12
4 distanciadores de silicona para la cerámica de la parte superior 8 arandelas M6
2 casquillos

La estufa se entrega con los laterales de metal ya montados, mientras que los frontales de cerámica superior e inferior (22) y la encimera (28) están empaquetados por separado y se tienen que montar procediendo como sigue:

MONTAJE DE LA PARTE FRONTAL SUPERIOR ANTERIOR (fi g. 1-2)

• Colocar el panel frontal delantero superior de cerámica (22) apoyado sobre el soporte (23) situado encima de la portilla.
• Fijar la parte frontal con los 2 tornillos M6x25 (utilizando llave Allen) antes de efectuar dicha operación es necesario abrir la puerta pequeña.

NOTA:

Para un correcto funcionamiento de la parte frontal anterior superior (22) es necesario interponer entre esta y la parte frontal (23) el casquillo que se su ministra, como se indica en la fi gura “Z” (fi g. 2).

MONTAJE DE LA PARTE FRONTAL INFERIOR ANTERIOR (fi g. 1-3)

• Desatornillar con la llave Allen suministrada los tornillos de tope de la rejilla inferior en fundición (43) y extraerla.
• Posicionar la parte frontal (22) y fi jarla con los 2 tornillos M6x12 (utilizando llave Allen) como se indica en la fi gura “X” (fi g. 3).

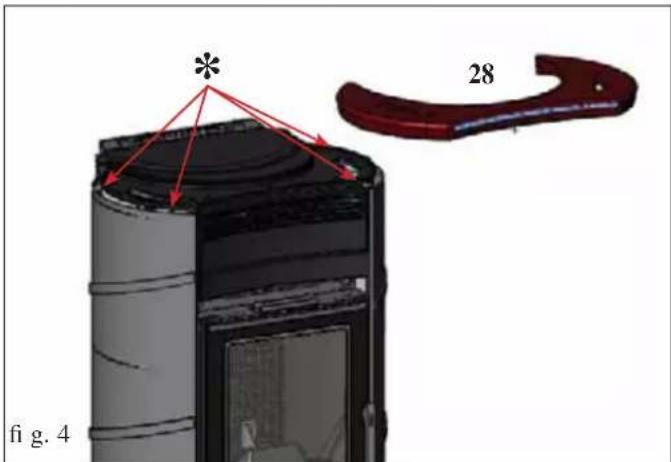

MONTAJE DE LA TAPA DE CERÁMICA (fi g. 4)

• Introducir los 4 distanciadores para cerámica (*) en los 4 orifi cios libres correspondientes de la parte superior de arrabio y colocar la parte superior de cerámica (28)
• Donde sea necesario, colocar entre el distanciador de silicona y la parte superior de arrabio una arandela en dotación.

INSTALACIÓN

Todas las leyes locales y nacionales y las Normas Europeas deberán ser respetadas en el momento de la instalación y uso del aparato. En Italia haga referencia a la norma UNI 10683/2012, así como a posibles indicaciones regionales o de las ASL locales. De todas maneras es indispensable hacer referencia a las leyes vigentes en cada país. En caso de instalación en comunidad de propietarios, solicite el visto bueno previo al administrador.

VERIFICACIÓN DE COMPATIBILIDAD CON OTROS DISPOSITIVOS

La estufa NO se tiene que instalar en el mismo ambiente donde hay aparatos da calefacción con gas del tipo B (por ej. calderas de gas, estufas y aparatos con campana extractora) ya que la estufa podría poner en depresión el ambiente perjudicando el funcionamiento de dichos aparatos o bien sufrir su infl uencia.

DISTANCIAS DE SEGURIDAD CONTRA INCENDIO

La estufa debe ser instalada respetando las siguientes condiciones de seguridad:

- distancia mínima en los lados y en la parte posterior de 20 cm de los materiales infl amables.

- delante de la estufa no pueden colocarse materiales infl amables a menos de 80 cm.

Si no fuera posible prever las distancias arriba indicadas, es necesario poner en acto medidas técnicas y de construcción para evitar cualquier riesgo de incendio. En caso de conexión con pared de madera u otro material infl amable, es necesario aislar adecuadamente el tubo de descarga de humos.

TOMA DE AIRE

Para restablecer el oxígeno quemado y asegurar un adecuado fl ujo de aire de combustión es necesario que la estancia en la que se ha instalado la estufa disponga de una toma de aire exterior adecuada, con una superfi cie total de por lo menos 200 cm² (Ø 16).

COMPUERTA DE HUMOS

La compuerta debe ser fácilmente manejable y su posición se debe poder distinguir desde el exterior, por la maneta de ajuste. La compuerta debe permanecer fi ja en la posición predeterminada y no se debe poder cerrar automáticamente.

La compuerta de humos NO debe poder cerrar totalmente la sección del conducto de humos pero sí garantizar la permanencia de una abertura mínima igual al 3 % de la misma sección y, en cualquier caso, de al menos 20 cm².

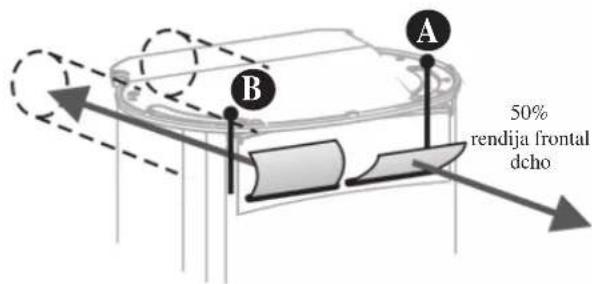

AJUSTE CANALIZACIÓN

"En la parte trasera de las estufas hay n° 2 bocas para encauzar el aire caliente.

Cada boca puede enviar aire caliente a una habitación adyacente utilizando n° 1 KIT 8 para cada salida o bien ambas salidas pueden enviar el aire a la misma habitación adyacente si se utiliza n° 1 KIT 9 (uso de una sola rejilla de aire para introducir aire en el ambiente).

Para controlar el envío del aire de calefacción a través de las dos bocas traseras (véase la pág. 34) hay que utilizar:

- el mando de palanca B para la boca de la derecha - el mando de palanca A para la boca de la izquierda.

NB. para accionar las palancas de los mandos A y B es necesario ponerse el guante térmico suministrado, ya que dichas palancas pueden calentarse mucho.

Hay varias alternativas para distribuir el aire de calefacción."

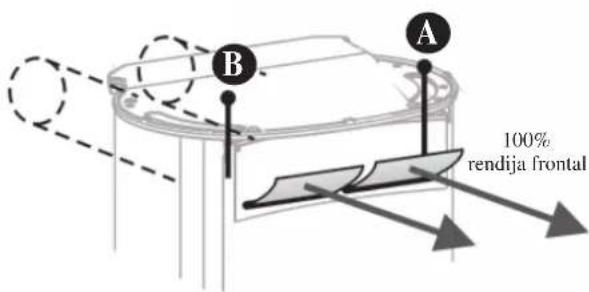

100% canalizado
Izq. cerrada - dcha. cerrada

B A 0% rendija frontal

50% canalizado izq.
Izq. cerrada – Dcha. abierta

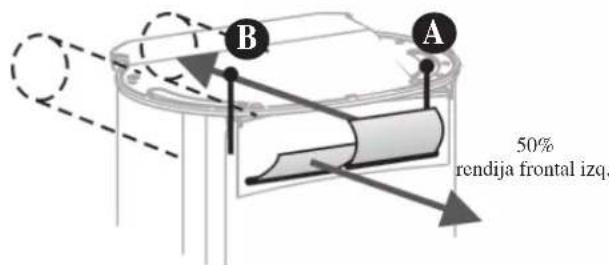

A B 50% rendija frontal dcho

50% canalizado Dcha.
Izq. abierta – Dcha. cerrada

B A 50% rendija frontal izq.

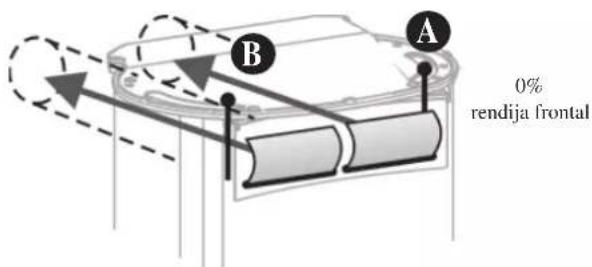

0% canalizado
Izq. abierta – Dcha. abierta

B A 100% rendija frontal

INSTRUCCIONES DE USO

ADVERTENCIA sobre combustible: leña

Para el buen funcionamiento de la estufa, es necesario que se queme leña seca, natural y con una humedad máxima del 20%.

Atención: cuando está en funcionamiento, algunas partes de la estufa alcanzan altas temperaturas; por tanto, se aconseja tener a los niños vigilados.

La estufa es un aparato diseñado para funcionar únicamente con la puerta cerrada. La difusión del calor se produce a la vez por irradiación y por convección.

Utilice el correspondiente guante suministrado con la estufa para abrir la puerta y ajustar las regulaciones.

PUESTA EN MARCHA

Se pueden desprender olores desagradables o humos a causa de la evaporación o secamiento de algunos materiales utilizados en la fabricación. Dichos olores permanecerán durante algunos días hasta desaparecer.

Para efectuar el encendido proceda como sigue: ponga en el hogar una pequeña cantidad de leña fi na y bien seca, de manera que la llama se desarrolle lo más posible.

NOTA: para encender el fuego no utilizar nunca alcohol, gasolina, queroseno u otros combustibles líquidos.

Asimismo, mantenerlos alejados de la estufa.

No utilizar pastillas de materiales derivados del petróleo o de origen químico para encender fuego; pueden causar graves daños a las paredes del hogar.

Utilizar de forma exclusiva pastillas ecológicas para encender fuego.

Cargas excesivas (superiores a los 3,5 Kg/h) o llamas demasiado intensas pueden dañar el cajón del hogar.

TIPO COMBUSTIBLE

La estufa se alimenta preferiblemente con leña de haya/ abedul bien seca.

Cada tipo de leña posee características diferentes que influyen también en el rendimiento de la combustión.

La potencia nominal en kW de la estufa declarada, se obtiene quemando la cantidad de leña aconsejada, prestando atención también a no sobrecargar la cámara de combustión.

Combustible y potencia calorífica

La combustión ha sido optimizada desde el punto de vista técnico, tanto por lo que respecta a la concepción del hogar y de la relativa alimentación de aire, como por lo que respecta a las emisiones.

Le invitamos a que apoye nuestro esfuerzo a favor de un ambiente limpio observando las indicaciones indicadas a continuación sobre el uso de materiales combustibles que no contienen y no producen sustancias nocivas.

Como combustible, utilizar solo leña natural de temporada, o briquetas de madera.

La leña húmeda, fresca de corte o almacenada inadecuadamente presenta un alto contenido de agua, por lo tanto quema mal, produce humo y poca calor.

Utilizar solo leña de quemar con secado mínimo de dos años en ambiente ventilado y seco.

El tal caso el contenido de agua resultará inferior al 20% del peso.

De este modo ahorrará en términos de material combustible, pues la leña de temporada tiene un poder calorífico muy superior.

No utilice nunca combustibles líquidos como gasolina, alcohol o similares. No queme los residuos.

N.B. La leña de temporada tiene un poder calorífico de unos 4 kWh/kg, mientras que la leña fresca tiene un podo calorífi co de solo 2 kWh/kg. Por lo tanto para obtener la misma potencia calorífi ca es necesario doble combustible

	Contenido de agua g/kg de leña	Poder calorífico kWh/kg	Mayor consumo de leña en %
Muy seca 100 4,5 0
2 años de secado 200 4 15
1 año de secado 350 3 71
Leña cortada fresca 500	2,1 153

ATENCIÓN: Si el hogar se alimenta con una cantidad de combustible excesiva o con un combustible inadecuado, existe peligro de sobrecalentamiento con consiguientes daños al producto

INSTRUCCIONES DE USO

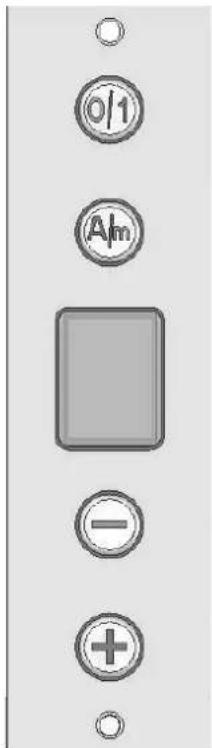

PANEL SINÓPTICO

Encendido / Apagado: si el sistema está apagado y se pulsa el interruptor durante 3 segundos éste se enciende, y viceversa

Automático / Manual: pulsando brevemente el interruptor se pasa de una modalidad a otra

Descenso: disminuye la potencia de ventilación en la modalidad manual (de 9 a 1)

Incremento: aumenta la potencia de ventilación en la modalidad manual (de 9 a 1)

El sistema de ventilación forzada puede funcionar en dos modalidades:

- Automático

Para evitar el desplazamiento del aire frío en la estancia, la ventilación en modalidad automática se inicia si la temperatura registrada por el sensor es superior a 50° C.

Por debajo de este umbral en la pantalla se visualizará una sencil- la animación gráfico.

La potencia de ventilación variará del 11% al 99% proporcionalmente en función del aumento de temperatura en el campo 40°C - 220°C.

- Manual

En la modalidad manual es posible ajustar la potencia de ventilación deseada de 1 a 9.

Las potencias, con sus porcentajes máximos que corresponden a un único nivel, son las siguientes:

V1: 11% V2: 22%

V3: 33% V4: 44%

V5: 55% V6: 66%

V7: 77% V8: 88%

V9: 99%

Por debajo de los 40° el ventilador se apaga, pero cuando la temperatura alcanza de nuevo más de 40°,el ventilador aumentará hasta el valor de la última potencia usada.

Con una temperatura superior a los 150°C, la potencia permanecerá al 99%.

ADVERTENCIA:

Apagando y encendiendo de nuevo el sistema, se queda guardado en la memoria el último nivel de potencia de ventilación.

0/1 Alm -

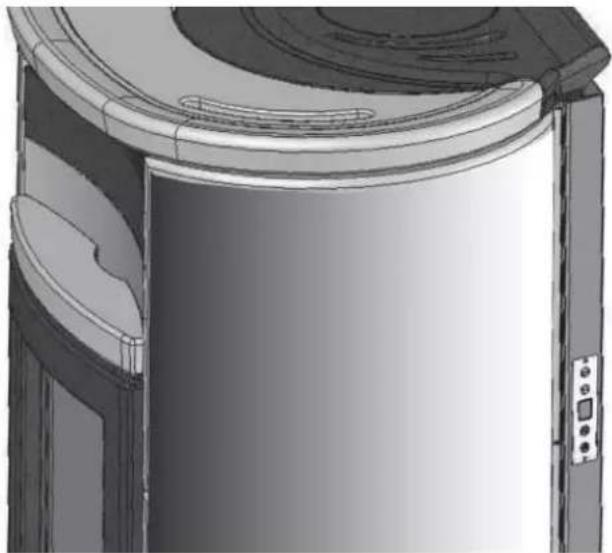

Posición del panel sinóptico

Descarga de las cenizas

El cajón de las cenizas se tiene que vaciar cuando la estufa está fría.

Se tiene que vaciar terminantemente el cajón de las cenizas, que está situado dentro del hogar, tan pronto las cenizas se acercan a su borde.

Si no de efectúa esta operación se recalentará la rejilla de fundición y se tendrá una escasa alimentación.

Limpieza del cristal

Para limpiar la superfi cie del interior del cristal usar el correspondiente detergente GLASSKAMIN que se puede adquirir en los establecimientos especializados EDILKAMIN.

¡No limpiar el cristal caliente cuando la estufa esté en funcionamiento!

NOTA: el cristal cerámico es resistente a las altas temperaturas, pero es frágil. Evite golpearlo.

Limpieza de las partes externas

El revestimiento debe limpiarse con un detergente delicado y con un paño húmedo. No moje el revestimiento con agua fría cuando aún esté caliente, dado que el contraste térmico podría provocar daños.

Limpieza del conducto de humos

Debe realizarse antes de la estación en la que se utilice y cada vez que se note que en el interior se ha formado una capa de hollín y alquitrán, sustancia fácilmente infl amable.

Las incrustaciones, cuando alcanzan un espesor de 5 - 6 mm, con elevadas temperaturas y chispas, pueden incendiarse provocando graves consecuencias ya sea para el conducto de humos o para la habitación.

Por lo tanto, es aconsejable efectuar la limpieza por lo menos una vez al año.

EN CASO DE PROBLEMAS

Teniendo en cuenta que la mayoría de los problemas que se dan se deben a ligeras distracciones y/o a instalaciones que no cumplen la normativa, a continuación les explicamos como proceder en los casos más frecuentes.

1) En caso de salida de humo por la boca del hogar, comprobar que:

La instalación es correcta (canal de humo, conducto de humos, chimenea).

La leña empleada está seca.

2) En caso de que la combustión resulte descontrolada, comprobar que:

La compuerta de humos está demasiado abierta.

Las juntas de los cierres de la puerta están correctamente.

El pasador del hogar está bien cerrado.

3) En caso de que el cristal se ensucie rápidamente, comprobar que:

La leña empleada está seca.

No obstante, tener en cuenta que, tras unas horas de funcionamiento, es habitual que se forme una ligera capa de polvo sobre el cristal.

4) En caso de pantalla apagada, comprobar:

El fusible que se encuentra en el interior del regulador.

(en caso de avería, dentro del propio regulador hay un fusible de reserva)

En caso de no poder solucionar los problemas, contactar el distribuidor.

OPCIONAL

KIT 8 para encauzar el aire caliente (ref. 297360 - ver detalles en la pág. 33).

KIT 9 para encauzar el aire caliente (ref. 299440 - ver detalles en la pág. 33).

ACCESORIOS PARA LA LIMPIEZA

GlassKamin (cód. 155240)

Útil para la limpieza del vidrio cerámico

Bidón aspira cenizas sin motor (cód. 275400)

Útil para la limpieza del hogar

(para utilizar en combinación con una aspiradora doméstica)
