Tipo de producto	Cámara de vigilancia Wi-Fi 2K
Marca	Lorex
Modelo	W482CAD-F
Resolución de video	2K (2560 x 1440 píxeles)
Ángulo de visión	130° (estimado)
Visión nocturna	Sí, con filtro IR mecánico
Audio	Micrófono integrado y altavoz
Conectividad	Wi-Fi 2,4 GHz / 5 GHz
Almacenamiento	Tarjeta microSD (incluida) hasta 128 GB
Alimentación	Adaptador de corriente 5V CC (incluido) con cable USB de 2,8 m
Dimensiones (montaje en pared)	78 x 78 x 128 mm
Dimensiones (montaje en techo)	107 x 78 x 132 mm
Peso	Aproximadamente 0,3 kg
Montaje	En pared o en techo (kit incluido)
Índice de protección	IP65 (resistente a la intemperie)
Detección de movimiento	Sí, con detección de personas
Aplicación	Lorex Home (iOS/Android)
Garantía	Garantía limitada del hardware (consulte el sitio web)
Temperatura de funcionamiento	-20°C a 50°C
Mantenimiento	Limpiar con un paño húmedo, sin productos abrasivos
Seguridad	Utilizar un bloque de alimentación certificado UL/CSA

Preguntas frecuentes - W482CAD-F Lorex

¿Cómo restablecer la cámara Lorex W482CAD-F?

Presione el botón de emparejamiento/reinicio (ubicado debajo de la cámara) durante aproximadamente 10 segundos hasta que el indicador de estado parpadee. La cámara volverá a la configuración de fábrica.

¿Cómo instalar la cámara en la pared?

Utilice la plantilla proporcionada para perforar dos agujeros (opcionalmente con tacos). Fije la placa de montaje, luego el soporte y finalmente la cámara girando en sentido horario. Apriete la tuerca de ajuste para mantener el ángulo.

¿Cómo conectar la cámara al Wi-Fi?

Conecte la alimentación, espere hasta que el indicador parpadee en verde. Abra la aplicación Lorex Home, cree una cuenta o inicie sesión, presione + y siga las instrucciones. Asegúrese de usar la red Wi-Fi de 2,4 GHz.

La cámara emite un clic al pasar al modo nocturno, ¿es normal?

Sí, este ruido es normal. Proviene del filtro IR mecánico que se activa automáticamente para la visión nocturna.

¿Puedo usar el audio en vivo?

Sí, desde la aplicación Lorex Home, active el micrófono para escuchar y el altavoz para hablar. Función de audio bidireccional.

¿Cómo optimizar la detección de movimiento?

Coloque la cámara a una altura de 2,5 a 5 m, inclinada de 30° a 60° hacia abajo. La detección es óptima entre 1,5 y 15 m. Evite obstáculos como metal o concreto.

¿Qué tarjeta microSD es compatible?

Se incluye una tarjeta microSD preinsertada. Puede usar una tarjeta de hasta 128 GB (clase 10 recomendada). Insértela en la ranura debajo de la cámara.

¿Qué hacer si la cámara no se mantiene en su lugar después del montaje?

Desconecte la cámara, retire el soporte de la placa de montaje, luego apriete o afloje los tres tornillos en la parte posterior del soporte para ajustar la tensión. Luego reinstálela.

¿Cómo invertir la imagen si se monta en el techo?

En la aplicación Lorex Home, vaya a la configuración de la cámara y active la opción 'Rotación de imagen' para voltear la imagen verticalmente.

¿Es legal la grabación de audio?

La grabación de audio sin consentimiento puede ser ilegal según las leyes locales. Verifique la normativa vigente en su país. Lorex declina toda responsabilidad en caso de uso no conforme.

MANUAL DE USUARIO W482CAD-F Lorex

Guía de inicio rápido

lorex.com

¡Gracias por su compra!

Cómo comenzar a usar su cámara 2K con Wi-Fi

Precauciones de seguridad

• Lea esta guía atentamente y guárdela para referencias futuras.
• Siga todas las instrucciones para usar y manejar el producto de manera segura.
• Opere la cámara dentro de la temperatura, humedad y voltaje especificados y use accesorios aprobados por el fabricante.
• No desarme la cámara.
• No apunte la cámara directamente al sol o a fuentes de luz intensa.
• Es posible que se requiera una limpieza periódica. Utilice solamente un paño humedecido. No utilice limpiadores abrasivos o de base química.

Descargo de responsabilidad

- Se requiere una fuente de alimentación aprobada y regulada por UL/CSA para el uso de esta cámara (incluida).

El uso de una fuente de alimentación que no esté en conformidad con las normas y no esté regulada puede dañar este producto y anula la garantía.

• No está diseñado para sumergirse en el agua. Se recomienda la instalación en una ubicación resguardada.
• La grabación de audio sin consentimiento previo es ilegal en ciertas jurisdicciones. Lorex Corporation no asume responsabilidad alguna por el uso de sus productos de modos que no cumplan con las leyes locales.
• Esta cámara incluye un filtro de corte de IR mecánico automático. Cuando la cámara pasa del modo de visualización diurno al modo nocturno y viceversa, puede oírse un clic que proviene de la cámara. Este sonido es normal e indica que el filtro de la cámara está funcionando.
• Algunos canales de la banda wifi de 5 GHz están restringidos en Canadá. Esto significa que es posible que ciertas redes wifi no estén disponibles para conectarse durante la configuración.

Contenido

Sección

1 Contenido y dimensiones del paquete
2 Descripción general
3 Indicador de estado
4 Configuración de la cámara
5 Visualización en vivo en la aplicación
6 Colocación de la cámara
7 Optimiza la detección de movimiento
8 Soporte de pared
9 Montaje en techo

1 Contenido del paquete

Cámara 2K con wifi (x1)

Adaptador de corriente (x1)

Cable de extensión resistente a la intemperie de 9.8 ft (3 m) (x1)

Soporte de montaje de pared (x1)

Soporte de montaje de tech/mesa (x1)

Tarjeta de memoria preinsertada (x1)

Plantilla de montaje (x1)

Placa de montaje (x1)

Anclajes (x8) Tornillos (x8)

Llave inglesa (x1)

Sujetadores de cable (x4)
Nota: El siguiente contenido se basa en una cámara

Dimensiones

Cámara con montaje de pared

• Altura: 3.1 in (78 mm)
• Ancho: 3.1 in (78 mm)
  • Largo: 5.0 in (128 mm)

Cámara con montaje en el techo

• Altura: 4.2 in (107 mm)
• Ancho: 3.1 in (78 mm)
  • Largo: 5.2 in (132 mm)

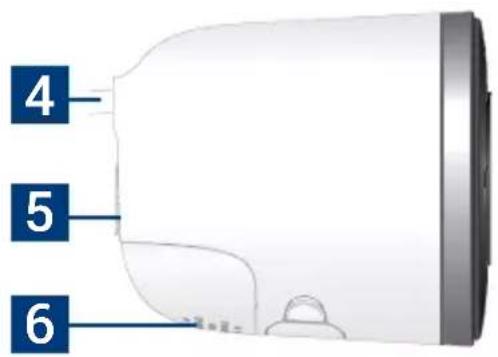

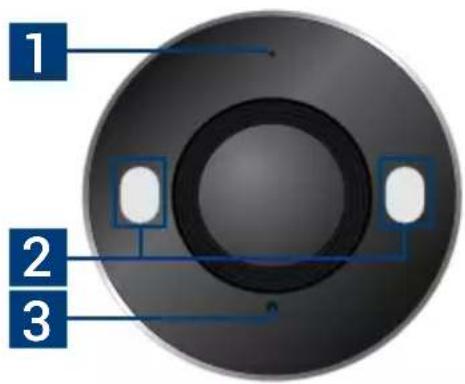

2 Descripción general

PARTE FRONTAL LATERAL INFERIOR

1 2 3

4 5 6

7 8 9

1. Micrófono
2. Luz de advertencia

3. Indicador de estado

4. Cable de alimentación USB de 9.2 ft (2.8 m)

5. Inserto roscado (para montaje)

6. Altavoz

7. Ranura microSD (tarjeta incluida)

8. Botón de emparejamiento/reinicio
9. Código QR

Indicador de estado

(encendido fijo) Conectado a la red
(parpadeante) Listo para conectarse a la red
(encendido fijo) Restablecimiento de fábrica
(parpadeante)	Desconectado de la red
(alternante) Actualización de firmware en curso

4 Configuración de la cámara

1. Conecte la alimentación a la cámara con el adaptador de corriente incluido. Cuando escuche la campana y el indicador de estado parpadee en verde, el dispositivo está listo para la configuración.

Opcional: Conecte el cable de extensión resistente a la intemperie al cable de la cámara.

1. Descargue la aplicación Lorex Home escaneando el código QR.

2. Abra la aplicación Lorex Home e inicio sesión o cree una cuenta.

3. Pulse + en la aplicación, luego siga las instrucciones en la aplicación para completar la configuración.

Asegúrese de actualizar a la última versión de firmware de la aplicación y de la cámara.

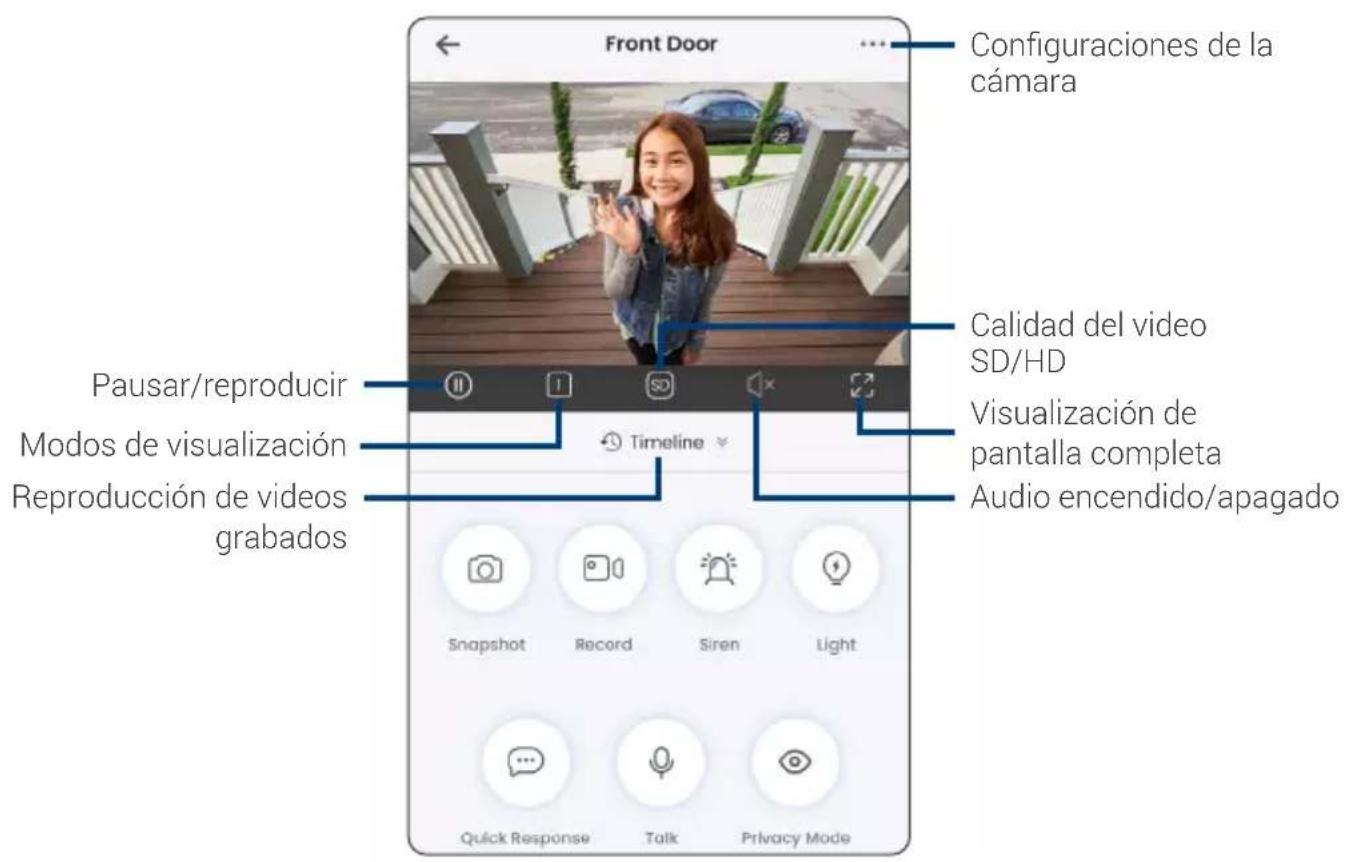

5 Visualización en vivo en la aplicación

Front Door Configuraciones de la cámara Calidad del video SD/HD Visualización de pantalla completa Audio encendido/apagado Pausar/reproducir Modos de visualización Reproducción de videos grabados Timeline Snapshot Record Siren Light Quick Response Talk Privacy Mode

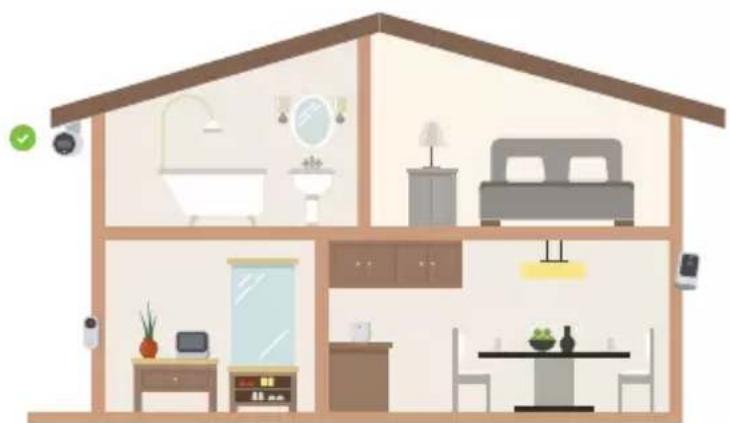

6 Colocación de la cámara

- Coloque la cámara lo más cerca posible de su router Wi-Fi.

- Reduzca la cantidad de materiales que se interponen entre la cámara y el router o punto de acceso. El concreto, el ladrillo, el metal y la madera son los materiales más comunes en su casa que pueden causar una baja intensidad de la señal.

- Otros dispositivos electrónicos, como los microondas, televisores, teléfonos inalámbricos y monitores para bebés, pueden causar interferencia de la señal. Se recomienda instalar la cámara lo más lejos posible de estos dispositivos.

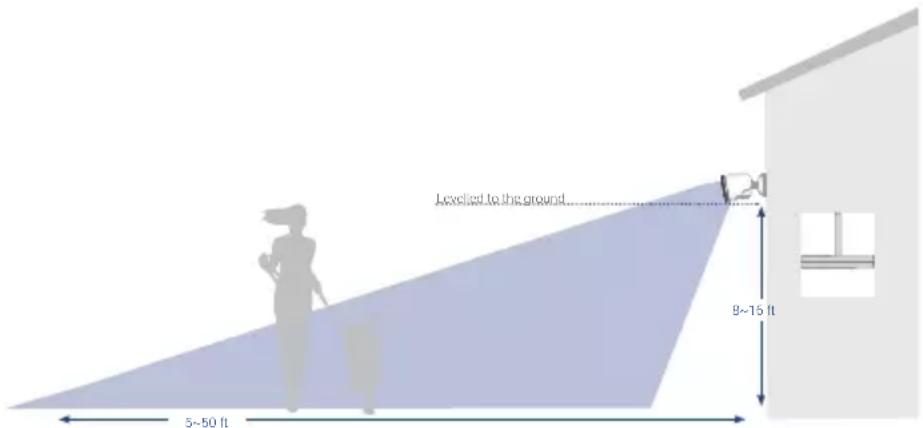

7 Optimiza la detección de movimiento

Distancia Precisión óptima para objetos dentro de una distancia de entre 5 y 50 ft (1.5 a 15 m).

Ángulo Incline la cámara entre 30°y 60° hacia abajo desde la posición de nivel.

Altura Instale la cámara a una distancia de entre 8 y 16 ft (2.5 a 5 m) del suelo.

Nota: La precisión de la detección de personas se verá influenciada por múltiples factores, como la distancia entre la persona y la cámara, la altura de la persona y la altura y el ángulo de la cámara. La visión nocturna también afectará la precisión y la distancia de detección.

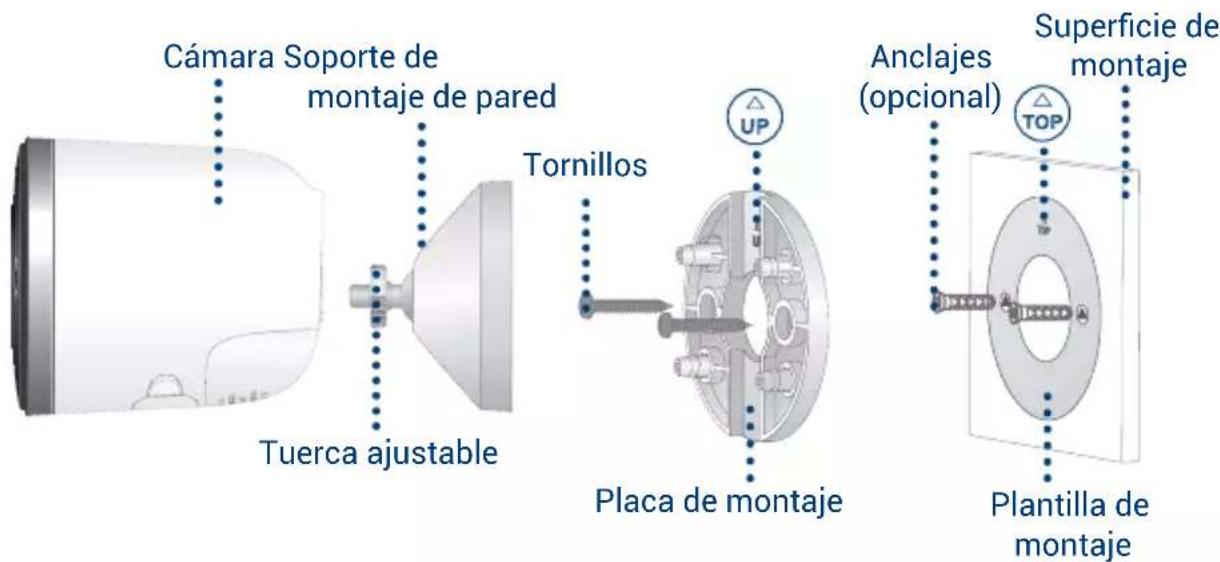

8 Soporte de pared

Cámara Soporte de montaje de pared Tuerca ajustable Tornillos Placa de montaje Anclajes (opcional) Superficie de montaje TOP Plantilla de montaje

Para montar la cámara sobre la pared:

1. Coloque la plantilla de montaje en la ubicación deseada.
   Nota: Asegúrese de que haya una toma cerca y tenga en cuenta las longitudes de los cables.

2. Con una broca de 15/64 in (6 mm), taladre dos orificios sobre los símbolos triangulares de la plantilla.
   Opcional: Taladre orificios de 15/64 in (6 mm) para los anclajes.

3. Alinee las flechas de la placa de montaje y la plantilla. Usando un destornillador y los tornillos provistos, asegure la placa de montaje a la superficie.

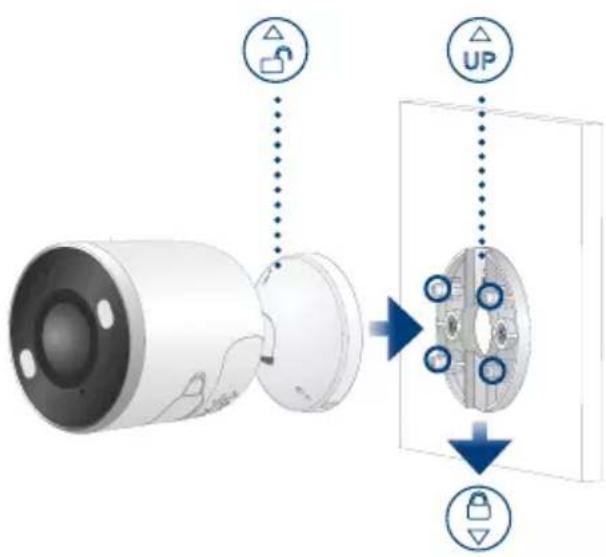

4. Alinee las flechas entre el soporte de montaje y la placa. Empuje el soporte hacia adentro para instalarlo, luego deslícelo hacia abajo para bloquearlo en su lugar. Escuchará un "clic" cuando se instale el soporte.

5. Fije la cámara al soporte de montaje de pared utilizando el inserto de rosca en la parte posterior de la cámara. Gire la cámara en sentido horario hasta que quede acoplada, luego ajuste en su lugar con la tuerca ajustable.

6. Ajuste la cámara al ángulo que desee.

Nota: Si la cámara no se sostiene en su lugar o es difícil de ajustar, desconecte la cámara y deslice el soporte hacia arriba para separarlo de la placa de montaje. Ajuste o afloje los tres tornillos en la parte posterior del soporte de montaje para ajustar correctamente. Repita los pasos del 4 al 6 para volver a instalar.

Superficie de montaje Plantilla de montaje Anclajes (opcional) Soporte de montaje de techo/mesa Tornillos Anillo ajustable Tuerca ajustable Cámara

Para montar la cámara en el techo:

1. Coloque la plantilla de montaje en la ubicación deseada.
   Nota: Asegúrese de que haya una toma cerca y tenga en cuenta las longitudes de los cables.

2. Con una broca de 15/64 in (6 mm), taladre cuatro orificios sobre los símbolos X en la plantilla.
   Opcional: Taladre orificios de 15/64 in (6 mm) para los anclajes.

3. Retire los cuatro tapones preinsertados del soporte de montaje de techo/mesa.

4. Fije la cámara al soporte de montaje de techo/mesa utilizando el inserto de rosca en la parte posterior de la cámara. Gire la cámara en sentido horario hasta que esté acoplada, luego use la llave para ajustar/ sujetar la tuerca ajustable en su lugar.

5. Coloque el soporte sobre los agujeros perforados. Usando un destornillador y los tornillos provistos, asegure la placa de montaje a la superficie.

6. Gire el anillo ajustable en sentido antihorario para aflojar y ajustar la cámara a la posición deseada, luego ajuste para asegurar.

Opcional:

- Alimente el cable de la cámara a través del orificio en la base del soporte o de la superficie de montaje.

- Abra la configuración de la cámara en la aplicación y habilite Image Rotation para voltear la imagen de la cámara.

Visite help.lorex.com para obtener información y recursos actualizados:

• Descargue las guías de los productos
  • Vea videos instructivos
• Encuentre sugerencias para la resolución de problemas y preguntas frecuentes relacionadas

Registre su producto

Consulte nuestros Términos de servicio completos y la Política de garantía limitada de hardware en lorex.com/warranty.

Este dispositivo cumple con la parte 15 de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencia dañina, y (2) este dispositivo debe aceptar cualquier interferencia recibida, lo que incluye interferencias que puedan causar un funcionamiento no deseado.

Debido a que nuestros productos están sujetos a mejoras continuas, Lorex se reserva el derecho de modificar el diseño, las especificaciones y los precios de los productos sin previo aviso y sin contraer ninguna obligación.

Excepto errores y omisiones. Todos los derechos reservados.
