MANUAL DE USUARIO EMC206ASGN EAS Electric

1.2 Significado de los símbolos de advertencia .....................................3

1.3 Advertencias relacionadas con la electricidad .................................3

2 Uso adecuado del refrigerador

2.6 Consejos para ahorrar energía .......................................................10

3. Estructura y funciones

4 Mantenimiento y cuidado del frigorífico

5 Solución de problemas ..................................................................... 15 6 Garantía ............................................................................................ 17Advertencia: riesgo de incendio / materiales inflamables ESTE aparato está diseñado para su uso en aplicaciones domésticas y similares, como áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo; casas de campo y por clientes en hoteles, moteles y otros entornos de tipo residencial; entornos de tipo alojamiento y desayuno; catering y aplicaciones similares no minoristas. ESTE electrodoméstico puede ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, siempre que hayan recibido supervisión o instrucciones sobre el uso del electrodoméstico por una persona responsable de su seguridad.) Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su servicio técnico o profesionales igualmente cualificados para evitar peligros. No almacene sustancias explosivas como latas de aerosol con propelente inflamable en este aparato. EL electrodoméstico debe desenchufarse después de su uso y antes de realizar el mantenimiento del aparato. ADVERTENCIA: Mantenga las aberturas de ventilación, en el aparato o en la estructura empotrada, libres de obstrucciones. ADVERTENCIA: No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, a menos que sean los recomendados por el fabricante. ADVERTENCIA: No dañe el circuito refrigerante. ADVERTENCIA: No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos del aparato, a menos que sean del tipo recomendado por el fabricante. ADVERTENCIA: elimine el frigorífico de acuerdo con las normativas locales ya que incluye elementos inflamables y/o gas refrigerante. ADVERTENCIA: Al colocar el electrodoméstico, asegúrese de que el cable de alimentación no quede atrapado o dañado. ADVERTENCIA: No coloque regletas, enchufes portátiles ni fuentes de alimentación portátiles en la parte trasera del aparato. No use cables de extensión ni adaptadores sin conexión a tierra (dos clavijas). PELIGRO: Existe riesgo de que los niños queden atrapados en el interior del aparato. Antes de tirar su viejo refrigerador o congelador:

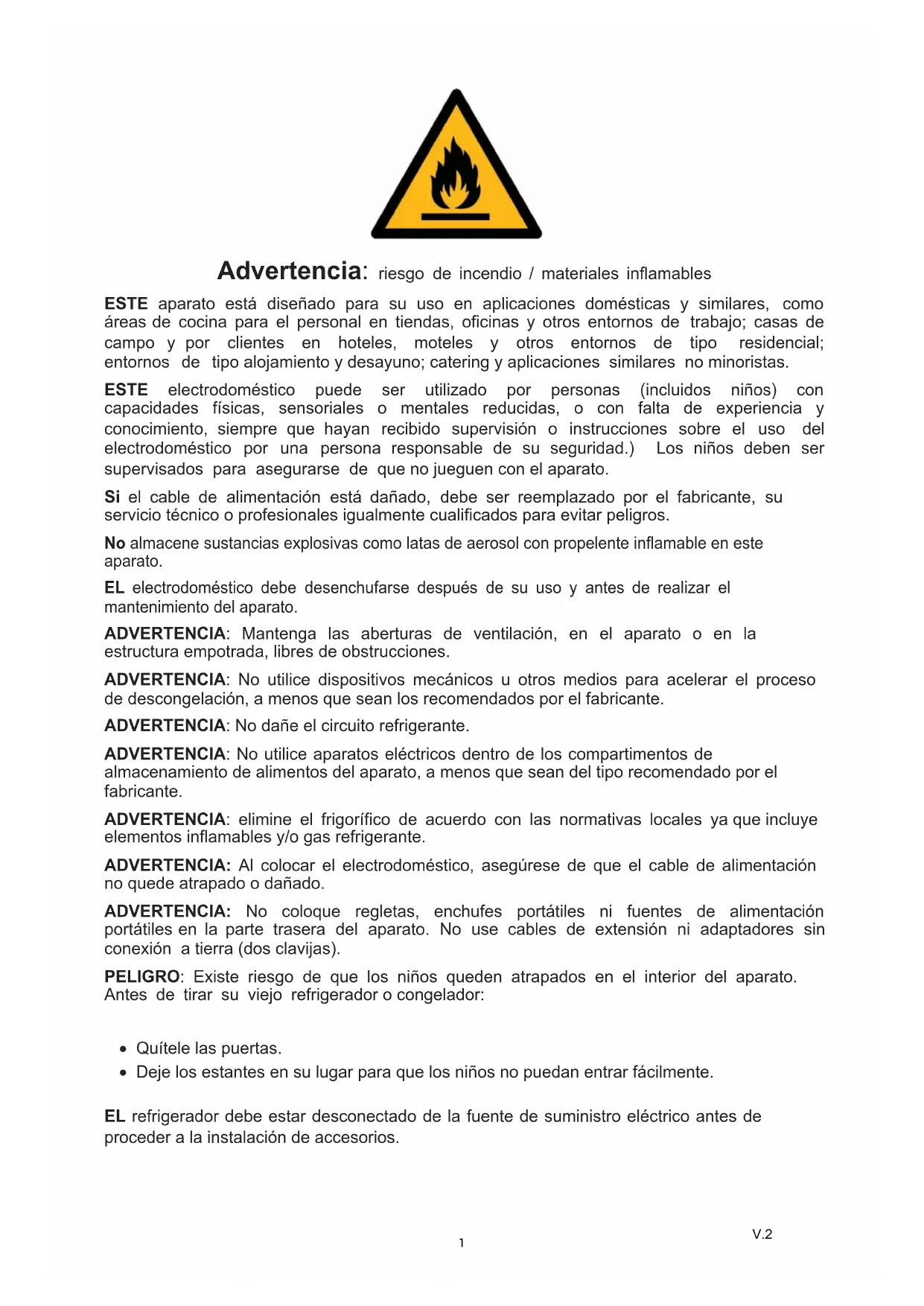

• Quítele las puertas.

• Deje los estantes en su lugar para que los niños no puedan entrar fácilmente. EL refrigerador debe estar desconectado de la fuente de suministro eléctrico antes de proceder a la instalación de accesorios. V.2 1Los materiales refrigerantes y de ciclopentano utilizados en el aparato son inflamables. Por lo tanto, cuando el aparato sea retirado, debe mantenerse alejado de cualquier fuente de fuego y debe reciclarlo una empresa especializada con la correspondiente cualificación. Nunca debe eliminarse por combustión, para evitar daños al medio ambiente o cualquier otro riesgo. Norma EN: Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, si se les ha supervisado o instruido sobre el uso del aparato de forma segura y comprenden los peligros involucrados. Los niños no deben jugar con el aparato. Los niños no deben realizar la limpieza y el mantenimiento del usuario sin supervisión. Los niños de 3 a 8 años pueden cargar y descargar el refrigerador. Para evitar la contaminación de los alimentos, respete las siguientes instrucciones: - Abrir la puerta durante mucho tiempo puede provocar una aumento significativo de la temperatura en los compartimentos del aparato. Limpie regularmente las superficies que puedan entrar en contacto con comida o con sistemas de drenaje accesibles.

Limpie los depósitos de agua si no se han utilizado durante 48 h. Enjuague el sistema de agua conectado a un suministro de agua si no se ha extraído agua durante 5 días. (nota 1) Guarde la carne y el pescado crudos en recipientes adecuados en el frigorífico, para que no entren en contacto con otros alimentos ni goteen sobre ellos. Los compartimentos de dos estrellas para alimentos congelados son adecuados

para guardar alimentos precongelados, almacenar o hacer helados, así como hacer cubitos de hielo. (nota 2) estrellas- Los compartimentos de una , dos , y tres no son adecuados para congelar productos frescos. (nota 3)

Si el frigorífico se va a dejar vacío durante mucho tiempo, apáguelo, descongélelo, límpielo, séquelo y deje la puerta abierta para evitar que se forme moho dentro del aparato.

Aparatos sin compartimento 4 estrellas : este aparato frigorífico no es apto para congelar productos alimenticios. (nota 4) Notas 1 a 4: confirme si es aplicable según el tipo de compartimento de su producto. Este aparato de refrigeración no está diseñado para ser utilizado como un aparato empotrado. Advertencia: Para aparatos con cajones verduleros: algunos vegetales y frutas son sensibles al frío, y por tanto no son adecuados para este tipo de compartimento. CUALQUIER reemplazo o mantenimiento de las lámparas LED debe ser realizado por el fabricante, su servicio técnico oficial o un profesional igualmente cualificado. Este producto contiene una fuente de luz de clase de eficiencia energética (G). V.2

21.2 Significado de los símbolos de advertencia de seguridad

1.3 Advertencias relacionadas con la electricidad

Este es un símbolo de prohibición. Cualquier incumplimiento de las instrucciones señaladas con este símbolo puede resultar en daños al producto o riesgos para la seguridad del usuario. Este es un símbolo de advertencia. Se debe realizar toda operación teniendo muy en cuenta las instrucciones marcadas con este símbolo, ya que no hacerlo puede resultar en daños al producto o conllevar riesgo de lesiones. Este es un símbolo de precaución. Las instrucciones marcadas con este símbolo requieren un nivel de precaución especial. No tenerlo en cuenta puede resultar en lesiones leves o moderadas y en daños al producto. Utilice una toma de corriente dedicada, que no se comparta con otros aparatos eléctricos.

enchufe debe tener contacto firme con la toma o puede dar lugar a incendios. Compruebe que la toma de tierra está conectada de forma fiable. No tire del cable de alimentación para desenchufar el refrigerador. Sujete con firmeza el enchufe y sáquelo de la toma directamente. Para garantizar

uso seguro, procure que el cable no se dañe, y no utilice cables desgastados o dañados. Si se da una fuga de gas refrigerante u otros gases inflamables, cierre la válvula que tenga la fuga y abra puertas y ventanas. No desenchufe el refrigerador ni otros aparatos eléctricos, ya que si salta alguna chispa podría dar lugar a un incendio. No coloque otros aparatos eléctricos encima del frigorífico,

menos que sean productos seguros especificados por el fabricante. Símbolo de prohibiciónSímbolo de advertenciaSímbolo de precaución Este manual contiene mucha información sobre seguridad importante que los usuarios deben tener en cuenta. V.2

31.4 Advertencias sobre el uso del aparato

1.5 Advertencias sobre la colocación

No coloque elementos inflamables, explosivos, volátiles o muy corrosivos en el frigorífico para evitar daños al producto o riesgo de incendio. No coloque sustancias u objetos inflamables cerca del frigorífico para evitar el riesgo de incendio. Este frigorífico está diseñado para uso doméstico, como almacenamiento de alimentos. No debe usarse para otros propósitos, como para almacenar sangre, medicamentos u otros productos biológicos, etc. No desmonte ni vuelva a montar el frigorífico usted mismo. El mantenimiento del aparato es tarea exclusiva de un profesional. Si se daña el cable de alimentación, debe sustituirlo el fabricante, su departamento de servicio técnico u otros profesionales relacionados para evitar riesgos. Los huecos entre las puertas del refrigerador y el cuerpo principal son estrechos, así que debe tener cuidado de no colocar la mano en estas zonas para no pillarse los dedos. Cierre la puerta con cuidado para que no se caiga ningún objeto. No coja alimentos ni recipientes con las manos mojadas del compartimento congelador con el aparato en marcha, especialmente recipientes de metal, para evitar daños por congelación. No permita que ningún niño se encarame al aparato o se meta dentro del frigorífico, ya que puede haber riesgo de asfixia o de caídas. No coloque objetos pesados encima del frigorífico, ya que pueden caerse al cerrar o abrir la puerta y existe riesgo de lesiones. Desenchufe el aparato si hay un corte de corriente o si tiene que limpiarlo. No vuelva a conectarlo a la corriente en los cinco minutos siguientes a haberlo desenchufado, para evitar daños al compresor debidos a varios arranques sucesivos. V.2 4No guarde cerveza, bebidas ni otros líquidos almacenados en botellas o recipientes cerrados en el compartimento congelador, o las botellas podrían quebrarse por la congelación y causar daños.

1.6 Advertencias sobre energía

1. El frigorífico podría no funcionar de forma consistente (podría descongelarse el contenido o el

compartimento del congelador puede calentarse demasiado) si está colocado durante muchotiempo por debajo de la temperatura mínima del rango de temperaturas para el que está diseñadoel aparato.2. No debe colocar bebidas gaseosas en los compartimentos de congelación o de baja temperatura,y algunos productos, como los cubitos de hielo, no se deben ingerir demasiado fríos.

3. No exceda el tiempo de almacenamiento recomendado por los fabricantes de alimentos de

cualquier tipo, y sobre todo para los alimentos congelados comercialmente de forma rápida en congeladores y compartimentos de almacenamiento de productos congelados;

4. Tome las precauciones necesarias para evitar un aumento indebido de la temperatura de los

alimentos congelados mientras se descongela el aparato, como envolverlos en variascapas de papel de periódico.

5. Un aumento de la temperatura de la comida congelada durante la descongelación manual,

mantenimiento o limpieza puede acortar el tiempo que dicho alimento puede pasar congelado.

1.7 Advertencias de eliminación

El gas refrigerante y la espuma de ciclopentano empleados en este frigorífico son inflamables. Por lo tanto, cuando se deseche el aparato, debe mantenerse alejado de cualquier fuente de fuego, y debe reciclarlo una empresa de reciclaje especial con las calificaciones correspondientes. Nunca debe desecharse por combustión, a fin de evitar daños al medio ambiente y cualquier otro riesgo.Cuando el frigorífico vaya a retirarse de servicio, desmonte las puertas y retire las juntas de puertas y estantes. Coloque las puertas y los estantes en un lugar adecuado para evitar que los niños queden atrapados si se introdujeran en el aparato. ELIMINACIÓN: No elimine este producto como residuos municipales sin clasificar. Es necesario recoger estos residuos por separado para un tratamiento especial. Con base en la directiva europea 2012/19/UE de residuos de aparatos eléctricos y electrónicos (RAEE), los electrodomésticos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyan y reducir el impacto en la salud humana y el medio ambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico. V.2

Precauciones antes de la instalación: Antes de instalar o ajustar los accesorios, debe asegurarse de que el frigorífico esté desconectado del suministro de electricidad. Tome todas las precauciones para evitar lesiones debidas a una caída del aparato. Mantenga una distancia suficiente alrededor del aparato para que puedan abrirse puertas y cajones.

2. Uso adecuado del frigorífico

Antes de su uso, retire todo el embalaje, incluidos los corchos y la cinta del interior del frigorífico, y retire la película protectora de las puertas y las paredes. Mantenga el frigorífico alejado del calor y de la luz directa del sol. No coloque el aparato en zonas húmedas para evitar la oxidación o una reducción del efecto aislante. No limpie el frigorífico con spray ni con agua, ni lo coloque en lugares donde pueda recibir salpicaduras de agua para que las propiedades de aislamiento eléctrico del frigorífico no se vean afectadas. El frigorífico debe colocarse en interiores, en una sala bien ventilada, con un suelo firme y llano. Rote las ruedas de nivel del frigorífico a izquierda o derecha para ajustarlo si lo nota inestable. El espacio que debe quedar libre por encima del frigorífico debe ser superior a 10cm, y se debe mantener una distancia de más de 10cm a los lados y por detrás para facilitar la disipación de calor. V.2 10cm 10cm

1250/1268/1280 (unidad: mm) Las valores en la tabla anterior pueden diferir, dependiendo del método de medición utilizado.

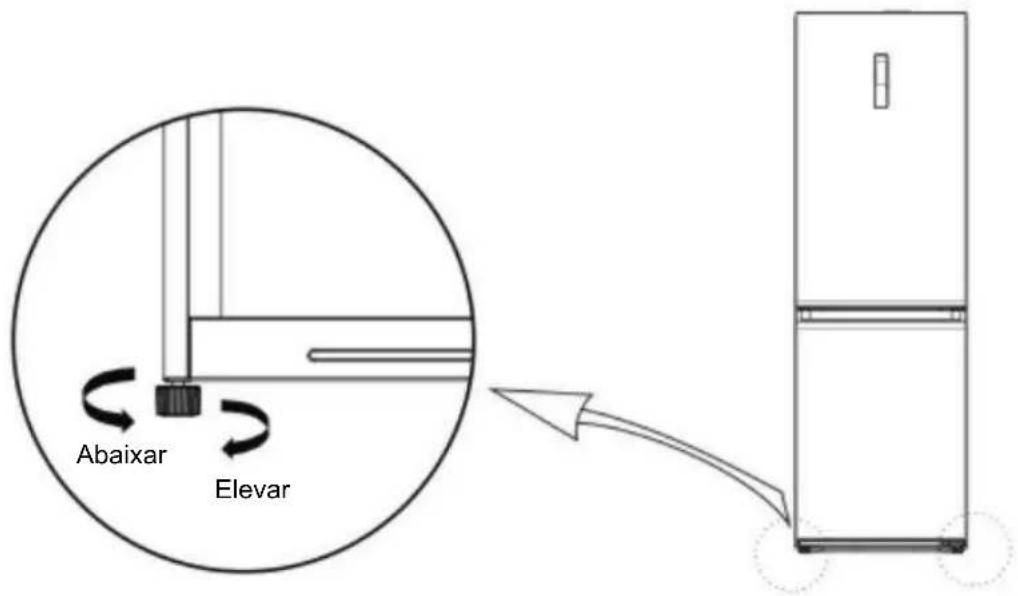

Diagrama de las patas niveladoras (La imagen superior sirve sólo como referencia. La configuración real dependerá del producto fisico o de la ficha del distribuidor) Procedimientos de ajuste: a. Gire las patas en el sentido de las agujas del reloj para elevar el frigorífico ; b. Gire las patas en sentido contrario a las agujas del reloj para bajar el frigorífico; c. Ajuste las patas derecha e izquierda según los procedimientos anteriores hasta que queden niveladas.

2.3 Cambio de orientación de la puerta

Lista de herramientas que debe proporcionar el usuario Destornillador de estrella Espátula y destornillador5/16" Llave de trinqueteCinta adhesiva

1. Apague y desconecte el aparato antes de realizar esta operación. Retire todos los alimentos de los

estantes de las puertas. Bajar Subir V.2

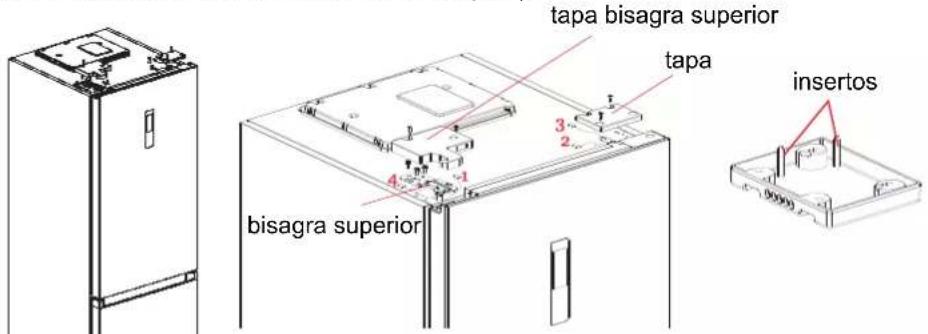

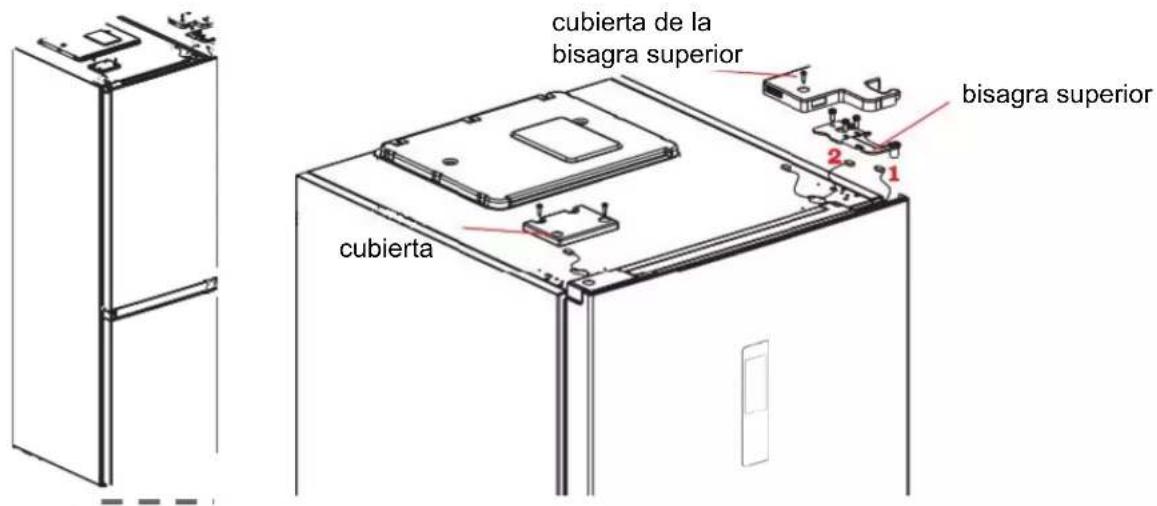

72. Retire la cubierta de la bisagra superior izquierda, así como la tapa y la bisagra de la parte superior

derecha, y desconecte la línea de señal derecha (terminales de señal 1, 2) en la parte superior del cuerpo principal. cubierta bisagra superior cubierta de la bisagra superior

3. Retire la puerta del compartimento del frigorífico (con cuidado de no perder piezas pequeñas como el

casquillo del eje y el tope de la puerta). Retire la bisagra del centro y retire el tapón del orificio de la bisagra del otro lado. bisagra central tapa decorativa

4. Retire la puerta del compartimento del congelador (con cuidado de no perder piezas pequeñas como

el casquillo del eje y el tope de la puerta). Retire la bisagra y ajuste el ángulo. Retire e instale el eje de la bisagra inferior en el otro lado de la bisagra, y ponga la bisagra inferior modificada en el otro lado de la unidad. V.2

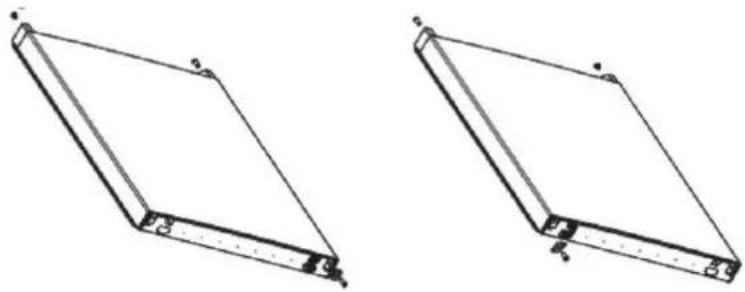

85. Cambio de la puerta del refrigerador:

1) Retire la placa de cubierta superior de la puerta del frigorífico de la puerta de refrigeración y la cubierta

izquierda. Instale el casquillo del eje superior y la línea de señal de la unidad al otro lado y tape la cubierta superior. Saque la cubierta decorativa derecha de la bolsa de accesorios e instálela al otro lado de la cubierta superior.

2) Retire el autocierre de la puerta, el tope y el casquillo de la puerta del frigorífico. Saque el autocierre

izquierdo de la bolsa de accesorios, instálelo en la parte izquierda de la tapa inferior de la puerta del congelador, y cambie el tope y el casquillo a la parte izquierda.

Cambio de la puerta del congelador:

Retire el casquillo del eje y la tapa de la cubierta superior de la puerta de congelación e instálelos en las posiciones de intercambio izquierda y derecha.

Retire el autobloqueo de la puerta, el tope y el casquillo del eje de la puerta del congelador. Saque el autobloqueo izquierdo de la bolsa de accesorios, instálela en el lado izquierdo de la cubierta del extremo inferior de la puerta del congelador. Cambie el tope de la puerta y el casquillo del eje al lado izquierdo de la cubierta del extremo inferior de la puerta del congelador.

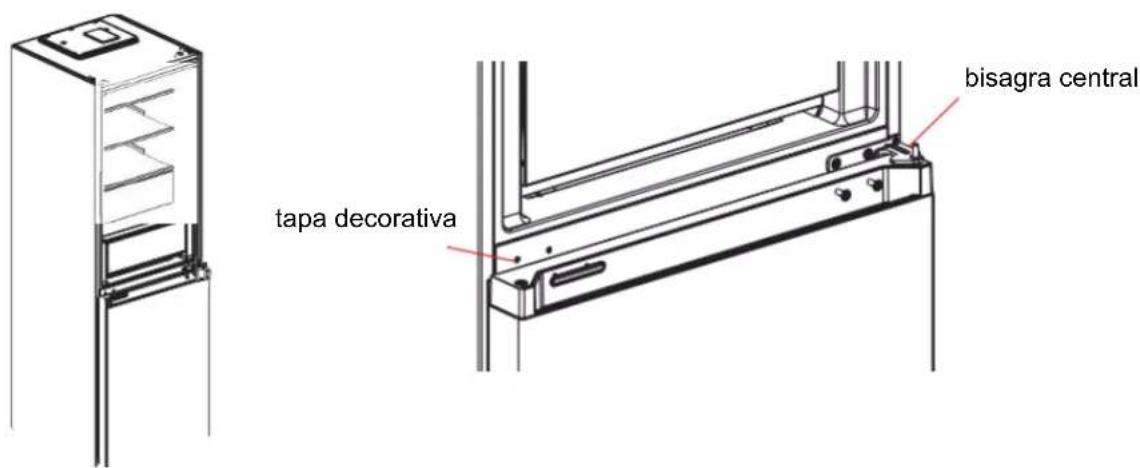

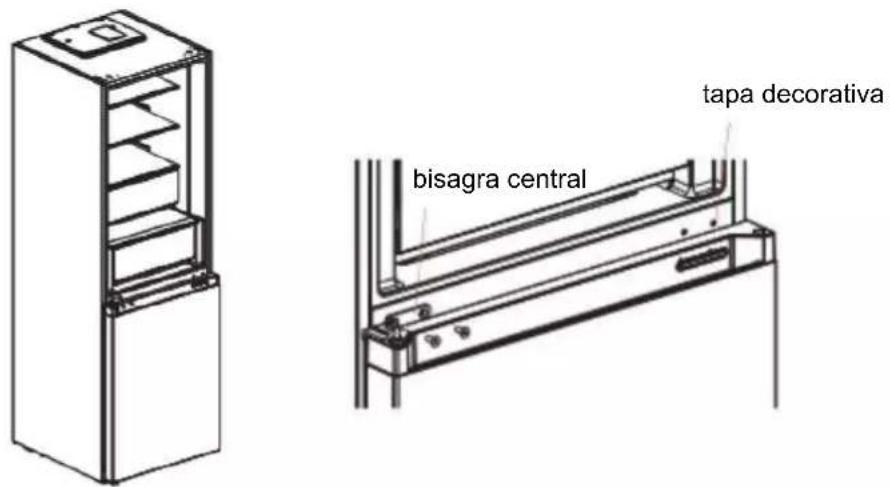

7. Coloque la puerta del congelador en la bisagra inferior e instale la bisagra central, las tapas de los

agujeros, el tornillo de la viga central y la tapa del tornillo tapa decorativa bisagra central V.2

98. Saque la bisagra superior izquierda y su tapa correspondiente de la bolsa de accesorios. Coloque

la puerta del refrigerador en la bisagra central e instale la bisagra superior izquierda. Conecte la línea de señal 4 del refrigerador a la línea de señal 1 de la puerta, y la línea de señal 2 con la 3. Por último, cambie la tapa a la parte derecha de la unidad. (Nota: Cuando recoloque la tapa a la derecha, debe cortar los dos insertos como se indica en la imagen.) tapa bisagra superior tapa insertosbisagra superior(La imagen superior sólo sirve como referencia. La configuración real depende del producto físico o de la declaración del distribuidor.) Antes de la puesta en marcha inicial, mantenga el frigorífico quieto y en vertical durante dos horas antes de conectarlo a la corriente. Antes de introducir alimentos frescos o congelados, el frigorífico debe haber estado en marcha durante al menos 2-3 horas, y hasta 4 horas si es verano y la temperatura ambiente es más alta. 2.6. Consejos para ahorrar energía

• El aparato debe colocarse en la zona más fría de la habitación, lejos de aparatos que produzcan calor, de conductos de calefacción y de la luz directa del sol.

• Deje enfriar los alimentos que aún estén calientes antes de meterlos en el frigorífico. Sobrecargar el aparato obliga al compresor a funcionar durante más tiempo, y los alimentos que se congelan más lentamente pueden perder calidad o echarse a perder.

• Envuelva bien los alimentos, y seque los recipientes antes de introducirlos. Esto evita la acumulación de escarcha dentro del frigorífico.

• No deben forrarse las paredes del frigorífico con papel de aluminio, papel encerado o toallas de papel, ya que interfieren con la circulación de aire frío y reducen la eficiencia del aparato.

• Organice y etiquete la comida para reducir la cantidad de veces que se abre la puerta. Saque tantos objetos como necesite de una sola vez y cierre la puerta cuanto antes. V.2

2.5 Puesta en marcha

2.4. Sustitución de la luz

aparato antes de retirar la bombilla.

terminal de conexión.

2. Retire la lámpara con un

destornillador. Cualquier reparación o mantenimiento de las bombillas LED debe llevarla a cabo el fabricante, su servicio técnico u otro profesional técnico igualmente cualificado.

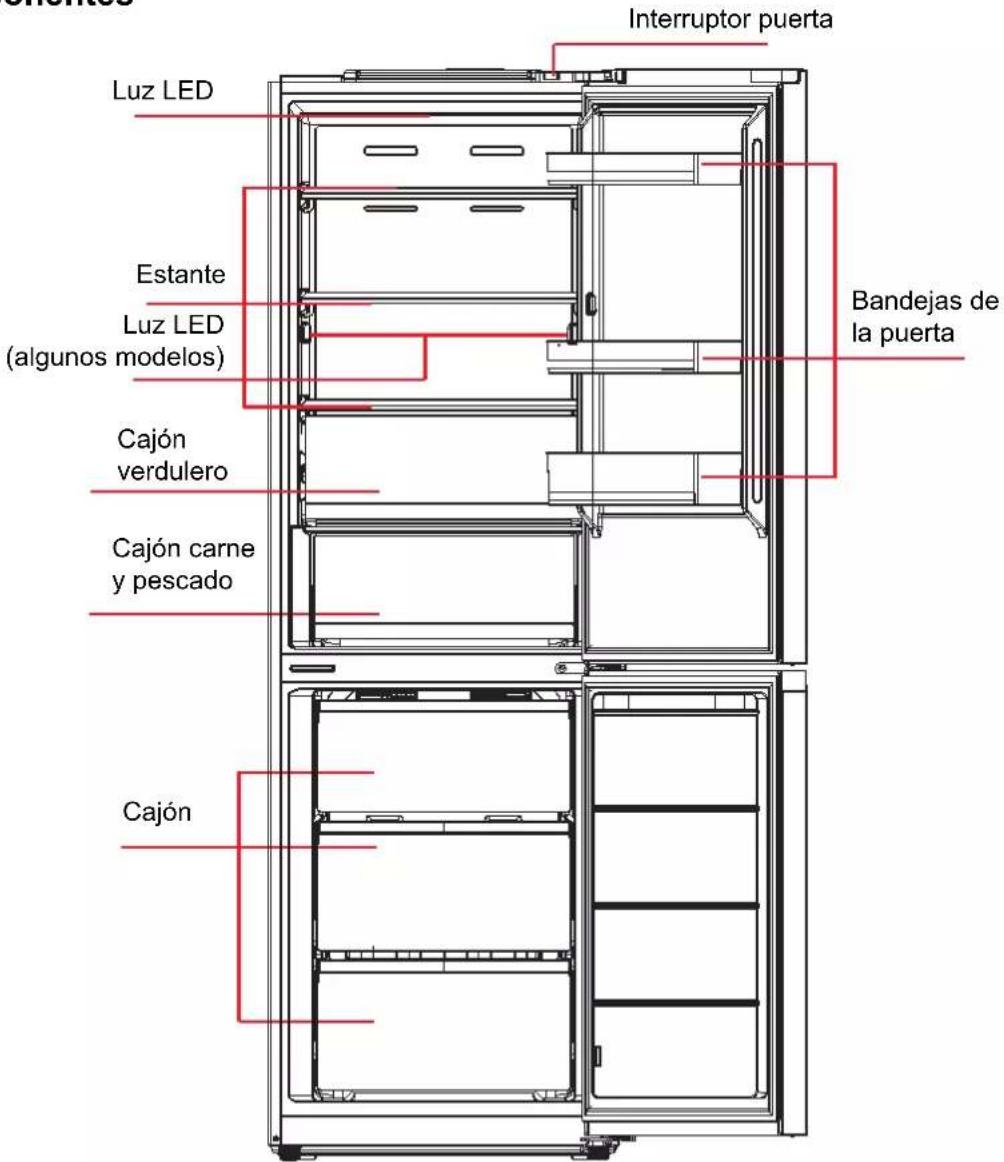

Estructura y funciones

(La imagen superior sólo sirve como referencia. La configuración real depende del producto físico o de la declaración del distribuidor.) Cámara de refrigeración

• La cámara de refrigeración es adecuada para almacenar una variedad de frutas, verduras, bebidas y otros alimentos para su consumo a corto plazo. El tiempo de almacenamiento recomendado es de 3 a 5 días.

• No coloque alimentos cocinados en la cámara de refrigeración hasta que se enfríen a temperatura ambiente.

• Los estantes de vidrio se pueden ajustar hacia arriba o hacia abajo para organizar el espacio de almacenamiento y facilitar el uso. Cámara de congelación

• La cámara de congelación a baja temperatura puede mantener los alimentos frescos durante mucho tiempo y se utiliza principalmente para almacenar alimentos congelados y hacer hielo.

• La cámara de congelación es adecuada para el almacenamiento de carne, pescado y otros alimentos que no vayan a consumirse a corto plazo.

• Los trozos de carne deben dividirse preferiblemente en trozos pequeños para facilitar el acceso. Tenga en cuenta que los alimentos deben consumirse dentro del tiempo de conservación.

• Disponga los cajones, cajas de alimentos, estantes, etc. de acuerdo con su posición en la imagen superior para lograr la eficiencia energética óptima. Interruptor puerta Luz LED Estante Luz LED (algunos modelos) Cajón verdulero Cajón carne y pescado Cajón Bandejas de la puerta V.2

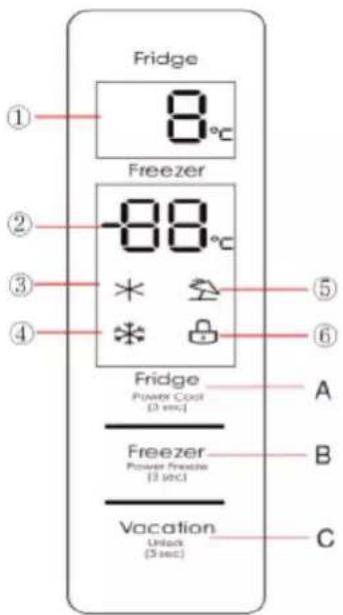

113.2 Funciones (Modelo A)

(La imagen de arriba sólo sirve como referencia. La configuración real dependerá del producto físico o de la declaración del distribuidor.) Pantalla de visualización (1) Zona de visualización de la temperatura de la cámara de refrigeración (2) Zona de visualización de la temperatura de la cámara de congelación (3) Icono refrigeración rápida (4) Icono de congelación rápida (5) Icono vacaciones (6) Icono de bloqueo Bot ones de operación A. Botón de ajuste de temperatura de refrigeración B. Botón de ajuste de temperatur a de congelación C. Vacaciones/bloqueo Pantalla Cuando se enciende el frigorífico por primera vez, todo el panel de visualización se iluminará durante 3 segundos. A continuación, el panel de visualización entra en la pantalla normal. La primera vez que se pone en marcha el frigorífico, las temperaturas establecidas por defecto de la cámara de refrigeración y la cámara de congelación son de 5ºC y -18ºC respectivamente. Si se produce un error, el panel de visualización muestra el código de error (consulte la página siguiente). Durante el funcionamiento normal, el panel de visualización muestra la temperatura establecida de la cámara de refrigeración y de la cámara de congelación. En funcionamiento normal, si no se realiza ninguna operación ni se abre la puerta durante 30 segundos, el panel de visualización se bloqueará. La luz del panel de visualización se apaga si el estado de bloqueo se prolonga durante más de 30 segundos. Bloqueo/desbloqueo En el estado desbloqueado, mantenga presionado el botón de bloqueo (C) durante 3 segundos. El icono se ilumina y suena el zumbador, lo que significa que el panel de visualización está bloqueado. En estas circunstancias, los botones quedarán desactivados. En el estado de bloqueo, mantenga presionado el botón de bloqueo durante 3 segundos: se iluminará el icono y sonará el zumbador, lo que significa que el panel de visualización está desbloqueado, y en este momento, los botones quedan activos. Ajuste de temperatura de la cámara de refrigeración Pulse el botón (A) para cambiar la temperatura establecida de la cámara de refrigeración. Con cada pulsación del botón de ajuste de temperatura de la cámara de refrigeración, la temperatura establecida se reducirá 1°C. El rango de ajuste de temperatura de la cámara de refrigeración es de 2 ~ 8°C. Con la temperatura configurada en 2°C, si vuelve a pulsar el botón, la temperatura establecida de la cámara de refrigeración cambiará a 8°C. V.2Ajuste de temperatura de la cámara de congelación Pulse el botón (B) para cambiar la temperatura establecida de la cámara de congelación. Con cada pulsación del botón de ajuste de temperatura de la cámara de congelación, la temperatura establecida se reducirá 1°C. El rango de ajuste de temperatura para la cámara de congelación es -24 ~ -16°C. Con la temperatura configurada en -24°C, si vuelve a pulsar el botón, la temperatura establecida de la cámara de congelación cambiará a -16°C. Ajuste de modo Modo de enfriamiento rápido Mantenga presionado el botón (A) durante 3 segundos para configurar el modo de enfriamiento rápido. El icono (3) se iluminará. La temperatura de la cámara de refrigeración muestra 2°C, y se accede al modo de enfriamiento rápido. En el modo de enfriamiento rápido, mantenga presionado el botón durante 3 segundos: el icono se apagará y saldrá del modo de enfriamiento rápido. La temperatura establecida de la cámara de refrigeración cambiará automáticamente a la temperatura establecida antes del modo de enfriamiento rápido. Si se establece el modo de vacaciones, se desactiva el modo de enfriamiento rápido. El modo de enfriamiento rápido se desactiva automáticamente pasadas 6 horas. Modo de congelación rápida Mantenga presionado el botón (B) durante 3 segundos para configurar el modo de congelación rápida. El icono (4) se iluminará, la pantalla de temperatura de la cámara de congelación muestra -24°C, y se accede al modo de congelación rápida. En el modo de congelación rápida, mantenga presionado el botón durante 3 segundos y el icono se apagará y saldrá del modo de congelación rápida. La temperatura establecida de la cámara de congelación volverá automáticamente a la temperatura establecida antes del modo de congelación rápida. Si se configura el modo de vacaciones, se desactiva el modo de congelación rápida. El modo de congelación rápida se desactiva automáticamente pasadas 24 horas. Modo de vacaciones Pulse el botón (C) para configurar el modo de vacaciones, el icono (5) se iluminará. La pantalla de temperatura de la cámara de refrigeración se apaga, la pantalla de temperatura de la cámara de congelación -18°C y accederá al modo de vacaciones. Con el modo de vacaciones activo, si pulsa de nuevo el botón, el icono (5) se apaga y se desactiva el modo de vacaciones. La temperatura establecida de la cámara de refrigeración y la cámara de congelación volverá automáticamente a la temperatura establecida antes de activar el modo de vacaciones. si se configura el modo de enfriamiento rápido y el modo de congelación rápida, se desactiva el modo de vacaciones. Ajuste recomendado: cámara de refrigeración 4ºC, cámara de congelación -18ºC. Alarma de apertura y control de alarma Cuando abra la puerta del frigorífico, se reproducirá la música que avisa de que la puerta está abierta. Si la puerta no se cierra en dos minutos, el timbre seguirá sonando hasta que se cierre la puerta. Pulse cualquier botón para detener la alarma del timbre. Indicación de fallo Los siguientes códigos de advertencia que aparecen en la pantalla indican posibles fallos del frigorífico. Aunque el frigorífico puede mantener sus funciones a pesar de mostrar alguno de los fallos siguientes, el usuario debe ponerse en contacto con el servicio técnico oficial o un especialista en mantenimiento para que lo revise, a fin de garantizar un funcionamiento óptimo del aparato. Código de error Descripción del error

Fallo del sensor de temperatura de la zona de refrigeración

Fallo del sensor de temperatura de zona de congelación

Fallo del sensor de temperatura Zona de carnes/pescados

Error del circuito de detección del sensor de desescarche de la zona de congelación

Error de comunicación

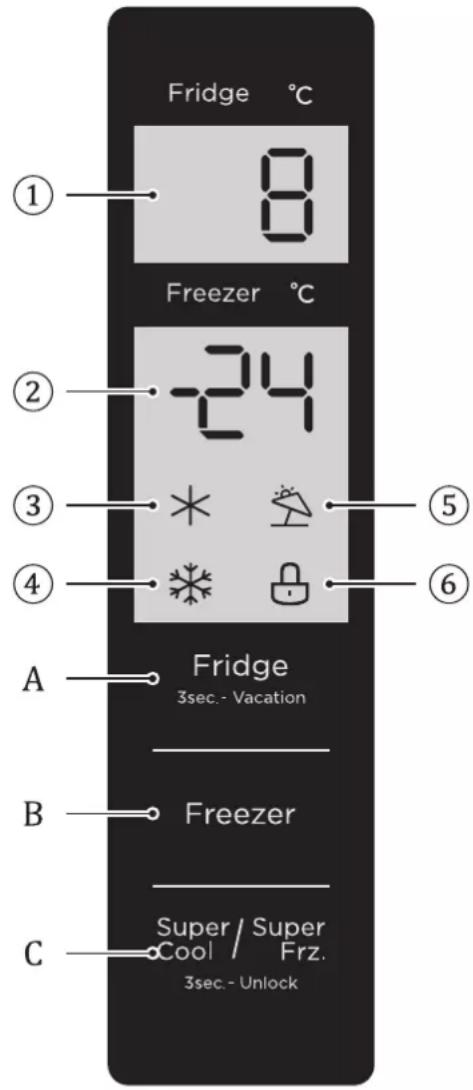

Error en sonda de temperatura ambiente V.23.2 Funciones (Modelo B) (La imagen sólo sirve como referencia. La configuración real dependerá del producto físico o de la declaración del distribuidor.) Pantalla de visualización (1) Zona de visualización de la temperatura de la cámara de refrigeración (2) Zona de visualización de la temperatura de la cámara de congelación (3) Icono refrigeración rápida (4) Icono de congelación rápida (5) Icono vacaciones (6) Icono de bloqueo Bot ones de operación A. Botón de ajuste de temperatura de refrigeración B. Botón de ajuste de temperatura de congelación C. Botón de Super cool (InstantCool-súper refrigeración) / Super Frz (InstantFreeze-súper congelación) Pantalla Cuando se enciende el frigorífico por primera vez, todo el panel de visualización se iluminará durante 3 segundos. A continuación, el panel de visualización entra en la pantalla normal. La primera vez que se pone en marcha el frigorífico, las temperaturas establecidas por defecto de la cámara de refrigeración y la cámara de congelación son de 5ºC y -18ºC respectivamente. Si se produce un error, el panel de visualización muestra el código de error (consulte la página siguiente). Durante el funcionamiento normal, el panel de visualización muestra la temperatura establecida de la cámara de refrigeración y de la cámara de congelación. En funcionamiento normal, si no se realiza ninguna operación ni se abre la puerta durante 30 segundos, el panel de visualización se bloqueará. La luz del panel de visualización se apaga si el estado de bloqueo se prolonga durante más de 30 segundos. Bloqueo/desbloqueo En el estado desbloqueado, mantenga presionado el botón de bloqueo (C) durante 3 segundos. El icono se ilumina y suena el zumbador, lo que significa que el panel de visualización está bloqueado. En estas circunstancias, los botones quedarán desactivados. En el estado de bloqueo, mantenga presionado el botón de bloqueo durante 3 segundos: se iluminará el icono y sonará el zumbador, lo que significa que el panel de visualización está desbloqueado, y en este momento, los botones quedan activos. Ajuste de temperatura de la cámara de refrigeración Pulse el botón (A) para cambiar la temperatura establecida de la cámara de refrigeración. Con cada pulsación del botón de ajuste de temperatura de la cámara de refrigeración, la temperatura establecida se reducirá 1°C. El rango de ajuste de temperatura de la cámara de refrigeración es de 2 ~ 8°C. Con la temperatura configurada en 2°C, si vuelve a pulsar el botón, la temperatura establecida de la cámara de refrigeración cambiará a 8°C. V.2 12Ajuste de temperatura de la cámara de congelación Pulse el botón (B) para cambiar la temperatura establecida de la cámara de congelación. Con cada pulsación del botón de ajuste de temperatura de la cámara de congelación, la temperatura establecida se reducirá 1°C. El rango de ajuste de temperatura para la cámara de congelación es -24 ~ -16°C. Con la temperatura configurada en -24°C, si vuelve a pulsar el botón, la temperatura establecida de la cámara de congelación cambiará a -16°C. Ajuste de modo Modo de enfriamiento rápido (InstantCool) Pulse el botón (C) para configurar el modo de enfriamiento rápido (la secuencia de configuración es InstantCool > InstantFreeze > Cancelar). El icono (3) se iluminará. La temperatura de la cámara de refrigeración muestra 2°C, y se accede al modo de enfriamiento rápido. Al pulsar el botón de nuevo hasta cancelar el modo, el icono se apagará y saldrá del modo de enfriamiento rápido. La temperatura establecida de la cámara de refrigeración cambiará automáticamente a la temperatura establecida antes del modo de enfriamiento rápido. Si se establece el modo de vacaciones, se desactiva el modo de enfriamiento rápido. El modo de enfriamiento rápido se desactiva automáticamente pasadas 6 horas. Modo de congelación rápida Pulse el botón (C) para configurar el modo de congelación rápida (la secuencia de configuración es InstantCool > InstantFreeze > Cancelar). El icono (4) se iluminará, la pantalla de temperatura de la cámara de congelación muestra -24°C, y se accede al modo de congelación rápida. Al pulsar el botón de nuevo hasta cancelar el modo, el icono se apagará y saldrá del modo de congelación rápida. La temperatura establecida de la cámara de congelación volverá automáticamente a la temperatura establecida antes del modo de congelación rápida. Si se configura el modo de vacaciones, se desactiva el modo de congelación rápida. El modo de congelación rápida se desactiva automáticamente pasadas 24 horas. Modo de vacaciones Mantenga pulsado el botón (A) para configurar el modo de vacaciones, el icono (5) se iluminará. La pantalla de temperatura de la cámara de refrigeración se apaga, la pantalla de temperatura de la cámara de congelación -18°C y accederá al modo de vacaciones. Con el modo de vacaciones activo, si pulsa de nuevo el botón, el icono (5) se apaga y se desactiva el modo de vacaciones. La temperatura establecida de la cámara de refrigeración y la cámara de congelación volverá automáticamente a la temperatura establecida antes de activar el modo de vacaciones. Si se configura el modo de enfriamiento rápido y el modo de congelación rápida, se desactiva el modo de vacaciones. Ajuste recomendado: cámara de refrigeración 4ºC, cámara de congelación -18ºC. Alarma de apertura y control de alarma Cuando abra la puerta del frigorífico, se reproducirá la música que avisa de que la puerta está abierta. Si la puerta no se cierra en dos minutos, el timbre seguirá sonando hasta que se cierre la puerta. Pulse cualquier botón para detener la alarma del timbre. Indicación de fallo Los siguientes códigos de advertencia que aparecen en la pantalla indican posibles fallos del frigorífico. Aunque el frigorífico puede mantener sus funciones a pesar de mostrar alguno de los fallos siguientes, el usuario debe ponerse en contacto con el servicio técnico oficial o un especialista en mantenimiento para que lo revise, a fin de garantizar un funcionamiento óptimo del aparato. Código de error Descripción del error

Fallo del sensor de temperatura de la zona de refrigeración

Fallo del sensor de temperatura de zona de congelación

Fallo del sensor de temperatura Zona de carnes/pescados

Error del circuito de detección del sensor de desescarche de la zona de congelación

Error de comunicación

134. Mantenimiento y cuidado del aparato

4.1 Limpieza general

El polvo de detrás del frigorífico y en el suelo deben limpiarse a menudo para mejorar el efecto de enfriamiento del aparato y el ahorro de energía. Revise las juntas de las puertas regularmente para asegurarse de que no haya residuos. Limpie las juntas con un paño suave humedecido con agua jabonosa o detergente diluido. El interior de la nevera debe limpiarse regularmente para evitar olores. Desconecte el frigorífico antes de limpiar el interior, y saque todos los alimentos, bebidas, estantes, cajones, etc. Use un paño suave o una esponja para limpiar el interior del refrigerador, con dos cucharadas de bicarbonato de sodio mezcladas con un litro de agua tibia. Luego enjuague con agua y limpie. Después de la limpieza, abra la puerta y deje que se seque antes de conectarlo a la corriente. Se recomienda limpiar las zonas más difíciles del frigorífico (como juntas estrechas, huecos o esquinas) regularmente con un trapo suave, un cepillo suave, etc. y cuando sea necesario, combinarlos con algunas herramientas auxiliares (como palos delgados) para garantizar que no se acumulen contaminantes ni bacterias en estas áreas. No use jabón, detergente (líquido o en polvo), limpiador en aerosol, etc., ya que pueden causar olores en el interior del frigorífico o contaminar los alimentos. Limpie el marco del botellero, los estantes y los cajones con un paño suave humedecido con agua jabonosa o detergente diluido. Seque con un paño suave o deje que se seque de forma natural. Limpie la superficie exterior del refrigerador con un paño suave humedecido con agua jabonosa, detergente, etc., y séquela. No utilice cepillos duros, estropajos de aluminio, abrasivos (como dentífrico), disolventes orgánicos (como alcohol o acetona, etc), agua hirviendo, ni sustancias ácidas o alcalinas que puedan dañar la superficie del frigorífico y su interior. El agua hirviendo y los disolventes orgánicos como el benzeno pueden deformar o dañar las piezas de plástico. No aclare directamente con agua y otros líquidos durante la limpieza para evitar cortocircuitos y no afectar al aislante eléctrico del frigorífico. Desenchufe el frigorífico para su descongelación y limpieza.

4.2 Limpieza del estante de vidrio

Retire el cajón del estante de vidrio; Levante la parte delantera del estante de vidrio (con una inclinación de aproximadamente 60°) y sáquelo; Retire el estante de vidrio y límpielo según sea necesario; Realice la misma operación a la inversa para volver a colocar el estante.

El frigorífico funciona con base en el principio de enfriamiento de aire y por lo tanto dispone de una función de descongelación automática. El hielo que se forma debido a cambios de estación o de temperatura también puede eliminarse manualmente desconectando el aparato de la corriente o frotándolo con una toalla seca .

4.4 Dejar de usar el frigorífico

Fallo de corriente: En caso de que haya un corte de corriente, los alimentos que hay en el interior del aparato pueden conservarse durante varias horas, incluso en verano. Durante el corte de corriente, reduzca los tiempos de apertura de la puerta y no meta más alimentos en el frigorífico. Si no se va a usar durante mucho tiempo: El aparato debe desenchufarse y luego limpiarse; y dejar las puertas abiertas para evitar la formación de olores. Desplazamiento: Antes de mover el frigorífico, saque todos los objetos del interior, fije con cinta adhesiva los estantes de cristal, el cajón verdulero, los cajones de la cámara de congelación, etc., y apriete las patas niveladoras. Cierre las puertas y fíjelas con cinta adhesiva. Durante el desplazamiento, el aparato no debe colocarse boca abajo ni horizontalmente, y debe evitarse cualquier sacudida. La inclinación durante el desplazamiento no debe ser superior a 45°. El aparato debe funcionar de forma continua una vez puesto en marcha. En general, evite interrumpir el funcionamiento del aparato, de lo contrario, su vida útil puede verse afectada. V.2

145. Solución de problemas

Puede intentar solucionar estos problemas usted mismo. Si no se resuelven, póngase en contacto con el servicio técnico oficial. Fallo de funcionamiento Envuelva muy bien las comidas con olores fuertes. Compruebe si hay algún alimento en mal estado. Limpie el interior del frigorífico. Olor Compruebe si el aparato está conectado a la corriente y si el enchufe hace contacto correctamente. Compruebe si el voltaje es demasiado bajo. Compruebe si hay un corte de corriente o si ha fallado algún circuito. Esto es normal en verano, cuando la temperatura ambiente es más alta. No es recomendable que el frigorífico esté muy lleno. Deje que la comida se enfríe antes de introducirla. Las puertas se abren con demasiada frecuencia. El compresor está en marcha durante mucho tiempo La luz no se enciende Las puertas no cierran bien Ruido fuerte El sello de la puerta no cierra apropiadamente La bandeja de agua se desborda Paredes calientes Condensación en la superficie Ruido anormal Compruebe si el frigorífico está conectado a la corriente, y si la bombilla del frigorífico está dañada. Retire los residuos u objetos que pueda haber en las juntas. Caliente el sello de la puerta y deje que se enfríe (puede usar un secador eléctrico o una toalla caliente). Compruebe que el suelo es llano y que el frigorífico está estable. Compruebe que los accesorios están correctamente colocados. La puerta puede estar bloqueada por algún alimento. El frigorífico está inclinado. Hay demasiados alimentos almacenados, o éstos contienen demasiada agua, lo que da lugar al desescarche. Las puertas no están bien cerradas. La entrada de aire genera hielo y aumenta el agua por el desescarche. La disipación de calor del condensador incorporado mediante las paredes es normal. Si se debe a una temperatura ambiente muy alta o a que hay demasiados alimentos almacenados, se recomienda una buena ventilación para facilitar la disipación de calor. La condensación en la parte exterior y en los burletes es normal si la humedad ambiente es muy alta. Séquela con un paño limpio. Zumbido: El compresor puede emitir zumbidos durante el funcionamiento, especialmente durante el arranque y la detención. Esto es normal. Crujido: El flujo de refrigerante en el interior del frigorífico puede producir crujidos que también son normales. V.2 15V.2

Instrucciones de Instalación Para aparatos frigorícos con clase climática Dependiendo de la clase climática, este aparato de refrigeración está diseñado para usarse en los rangos de temperatura ambiente que se especican en la siguiente tabla. La clase climática se encuentra en la placa de características. Es posible que el producto no funcione correctamente a temperaturas fuera del rango especicado. Puede encontrar la clase climática en la etiqueta dentro de su refrigerador. Rango de temperatura efectivo El refrigerador está diseñado para funcionar con normalidad en el rango de temperatura especicado por su clasicación de clase. Clase Símbolo Rango de temperatura ambiente °C

IEC 62552 (ISO 15502) ISO 8561

Templado extendido SN + 10 a + 32 + 10 a + 32 Templado N + 16 a + 32 + 16 a + 32 Subtropical ST + 16 a + 38 + 18 a + 38 Tropical T + 16 a + 43 +18 a + 43 NOTA El rendimiento de refrigeración y el consumo de energía del refrigerador pueden verse afectados por la temperatura ambiente, la frecuencia de apertura de la puerta y la ubicación del refrigerador. Recomendamos ajustar la conguración de temperatura según corresponda.

ESPECIAL PARA LA NUEVA NORMA EUROPEA

Las piezas solicitadas en la siguiente tabla se pueden adquirir del canal del proveedor de servicios Pieza pedida Suministrada por Tiempo mínimo requerido para el suministro Termostatos Personal de mantenimiento profesional Al menos 7 años después de que el último modelo esté lanzado en el mercado Sensores de temperatura Personal de mantenimiento profesional Al menos 7 años después de que el último modelo esté lanzado en el mercado Placas de circuito impreso Personal de mantenimiento profesional Al menos 7 años después de que el último modelo esté lanzado en el mercado Fuentes de luz Personal de mantenimiento profesional Al menos 7 años después de que el último modelo esté lanzado en el mercado Manijas de puerta Reparadores profesionales y usuarios nales Al menos 7 años después de que el último modelo esté lanzado en el mercado Bisagras de puerta Reparadores profesionales y usuarios nales Al menos 7 años después de que el último modelo esté lanzado en el mercado Bandejas Reparadores profesionales y usuarios nales Al menos 7 años después de que el último modelo esté lanzado en el mercado Cestas Reparadores profesionales y usuarios nales Al menos 7 años después de que el último modelo esté lanzado en el mercado Juntas de puerta Reparadores profesionales y usuarios nales Al menos 10 años después de que el último modelo esté lanzado en el mercado NOTALa información del modelo en la base de datos del producto, así como el identificador del modelo, se puede obtener a través de un enlace web escaneado por un código QR, si lo hubiera, en la etiqueta de eficiencia energética del producto.CONDICIONES DE LA GARANTÍA Este aparato tiene una garantía de reparación de tres años, a partir de la fecha de venta, contra todo defecto de funcionamiento proveniente de la fabricación, incluyendo mano de obra y piezas de recambio. Para justificar la fecha de compra será obligatorio presentar la factura o ticket de compra. Las condiciones de esta garantía se aplican únicamente a España y Portugal. Si ha adquirido este producto en otro país, consulte con su distribuidor las condiciones aplicables.

de admisión de desagüe, atranques y juntas de puertas, burletes.

2. Daños en esmaltes, pinturas, niquelados, cromados, oxidaciones u otro tipo de piezas o

componentes estéticos que no afecten al funcionamiento interno del aparato.

3. Daños en piezas de desgaste por uso, corrosión u oxidación, ya sea causada por el uso

normal del aparato o deterioro acelerado por circunstancias ambientales o climáticas no propicias. No aptos para uso en exterior.

4. Daños en piezas frágiles de cristal, cristal vitrocerámico, plásticos, manetas, cestillos,

puertas o bombillas cuando su fallo o rotura no sea atribuible a un defecto de fabricación.

5. Averías producidas por causas fortuitas o siniestros de fuerza mayor, o como consecuencia

de un uso anormal, negligente o inadecuado del aparato.

6. Responsabilidades civiles de cualquier naturaleza.

7. Daños consecuenciales al aparato siempre que estos no hayan sido provocados por una

avería interna de funcionamiento.

8. Mantenimientos o conservación del aparato: revisiones periódicas, ajustes y engrases.

9. Las averías que pueden sufrir los accesorios y complementos, adaptadores, cables

externos, bolsas, recambios sueltos de todo tipo, lámparas, así como cualquier pieza considerada consumible por el fabricante. 10.Averías causadas por una instalación incorrecta o no legal, ventilación inadecuada, falta de toma de tierra en la vivienda, alteraciones de corriente, modificaciones inapropiadas o utilización de piezas de recambio no originales.

11. Electrodomésticos que se utilicen en aplicaciones industriales o para fines comerciales.

12. Electrodomésticos con número de serie ilegible o alterado.

13. Defectos o averías producidas como consecuencia de arreglos, reparaciones,

modificaciones, o desarme de la instalación del aparato por el usuario o por un técnico no autorizado por el fabricante, o como resultado del incumplimiento manifiesto de las instrucciones de uso y mantenimiento del fabricante. 14.Durante el periodo de garantía es imprescindible conservar todos los manuales junto con el equipo. Si el equipo se vende, dona o regala, se debe entregar el manual y todos los documentos relacionados al nuevo usuario. Si alguno de estos se perdiera, no podrá ser reclamada su reposición.

15. Las averías que tengan su origen o sean consecuencia directa o indirecta de: contacto con

líquidos, productos químicos y otras sustancias, así como de condiciones derivadas del clima o el entorno: terremotos, incendios, inundaciones, calor excesivo o cualquier otra fuerza externa, como insectos, roedores y otros animales que puedan tener acceso al interior de la máquina o sus puntos de conexión.

16. Daños derivados de terrorismo, motín, alboroto o tumulto popular, manifestaciones y

huelgas legales o ilegales; hechos de actuaciones de la Fuerzas Armadas o de los Cuerpos de Seguridad del Estado en tiempos de paz; conflictos armados y actos de guerra (declarada o no); reacción o radiación nuclear o contaminación radiactiva; vicio o defecto propio de los bienes; hechos calificados por el Gobierno de la Nación como de “catástrofe o calamidad nacional”. El diseño y las especificaciones están sujetos a cambios sin previo aviso para la mejora del producto. Cualquier modificación del manual se actualizará en nuestra página web, puede consultar la última versión. www.easelectric.es 17CONTENTS
