MANUAL DE USUARIO EPLEX42 EAS Electric

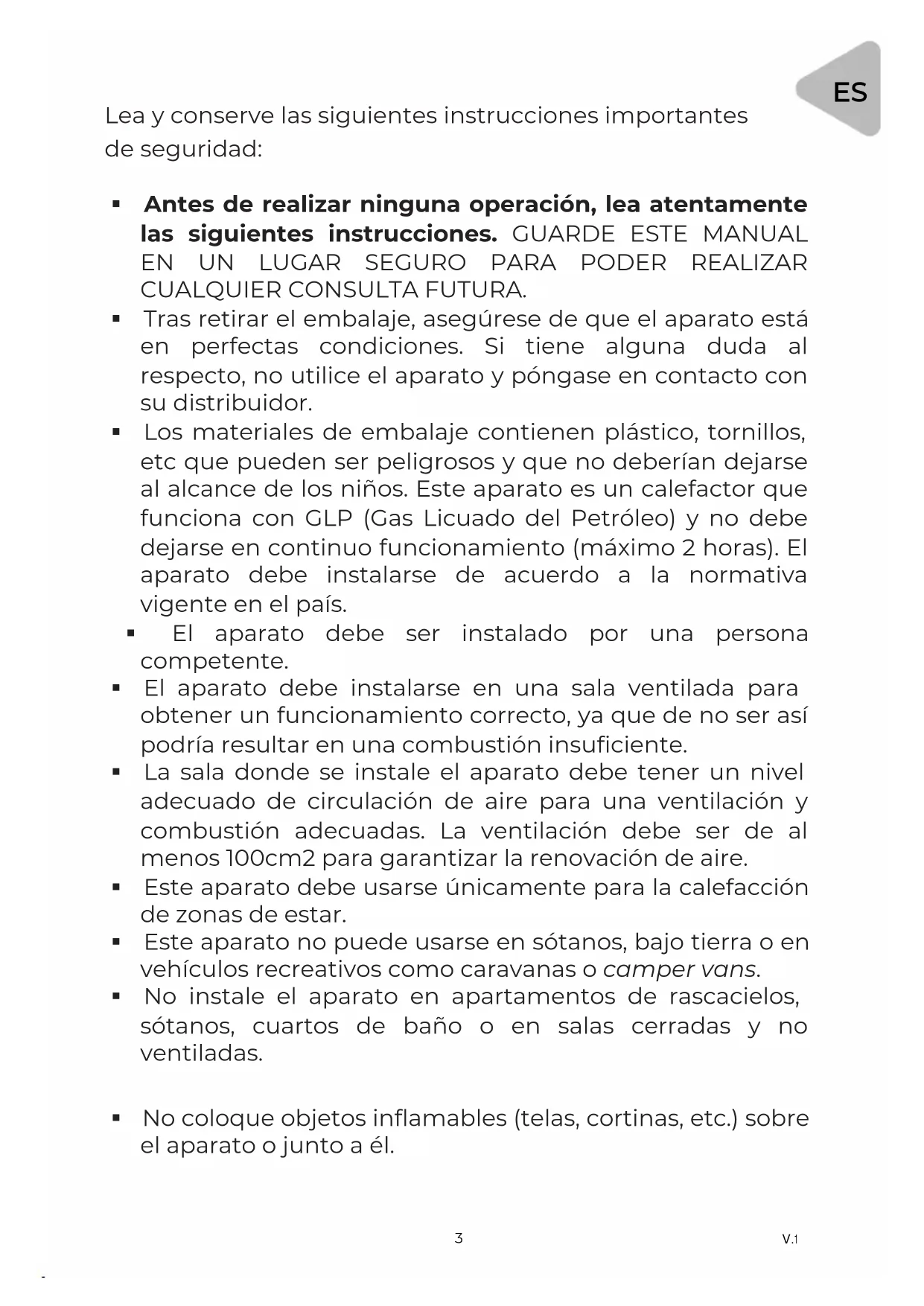

Escanee para ver este manual en otros idiomas y actualizacionesScan for manual in other languages and further updates Manuel dans d'autres langues et mis à jourManual em outras línguas e actualizações V.1V.13 Lea y conserve las siguientes instrucciones importantes de seguridad: Antes de realizar ninguna operación, lea atentamente las siguientes instrucciones. GUARDE ESTE MANUAL EN UN LUGAR SEGURO PARA PODER REALIZAR CUALQUIER CONSULTA FUTURA. Tras retirar el embalaje, asegúrese de que el aparato está en perfectas condiciones. Si tiene alguna duda al respecto, no utilice el aparato y póngase en contacto con su distribuidor. Los materiales de embalaje contienen plástico, tornillos, etc que pueden ser peligrosos y que no deberían dejarse al alcance de los niños. Este aparato es un calefactor que funciona con GLP (Gas Licuado del Petróleo) y no debe dejarse en continuo funcionamiento (máximo 2 horas). El aparato debe instalarse de acuerdo a la normativa vigente en el país. El aparato debe ser instalado por una persona competente. El aparato debe instalarse en una sala ventilada para obtener un funcionamiento correcto, ya que de no ser así podría resultar en una combustión insuficiente. La sala donde se instale el aparato debe tener un nivel adecuado de circulación de aire para una ventilación y combustión adecuadas. La ventilación debe ser de al menos 100cm2 para garantizar la renovación de aire. Este aparato debe usarse únicamente para la calefacción de zonas de estar. Este aparato no puede usarse en sótanos, bajo tierra o en vehículos recreativos como caravanas o camper vans. No instale el aparato en apartamentos de rascacielos, sótanos, cuartos de baño o en salas cerradas y no ventiladas. No coloque objetos inflamables (telas, cortinas, etc.) sobre el aparato o junto a él. V.1 ES4

No guarde productos químicos, materiales inflamables o aerosoles cerca de la unidad.

No ponga en marcha el aparato en un entorno inflamable, como en zonas donde se almacene gasolina u otros líquidos o vapores inflamables.

El calefactor no puede estar cerca de fuentes de calor, ni de productos inflamables o explosivos (deben guardarse al menos 2 metros de distancia).

El aparato debe estar a al menos 1 metro de las paredes.

Para la instalación de este aparato debe disponerse de un tubo de GLP válida (etiqueta en el tubo) y un regulador de butano adecuado para el tipo de gas. Si los accesorios no se proporcionan junto con la unidad, consulte con su proveedor de gas.

Se recomienda no usar el aparato en salas con un volumen inferior a 15m

Coloque el calefactor auxiliar de forma que el calor esté dirigido hacia el centro de la sala. El lado frontal del aparato (el de radiación) debe estar a al menos 2 metros de cortinas, sofás, muebles o cualquier otro objeto que pueda incendiarse.

Coloque la bombona de gas (GLP) en el compartimento correspondiente, teniendo cuidado de que el tubo de gas no quede retorcido, aplastado o en contacto con partes calientes.

No ponga en marcha el aparato sin la bombona de gas colocada en su sitio.

No mueva el aparato mientras esté en marcha.

Nunca deje el aparato desatendido.

La rejilla protectora del aparato está diseñada para evitar riesgos de incendio o quemaduras y ninguna de sus partes debe desmontarse de manera permanente. ESTO NO PROTEGE TOTALMENTE A NIÑOS PEQUEÑOS O PER- SONAS DE CAPACIDADES REDUCIDAS. Mantenga el aparato fuera de su alcance mientras esté en marcha. V.15 En caso de que haya una fuga de gas, la resistencia auxiliar debe apagarse y se debe cerrar la válvula de la bombona de gas usando un paño húmedo. Nunca use llamas abiertas para comprobar si hay fugas de gas. Aunque parezca que su bombona está vacía, podrían quedar restos de gas. Transporte y almacene la bombona de forma adecuada. El aparato no debe colocarse justo debajo de una toma de corriente. No utilice el aparato en las inmediaciones de bañeras, duchas o piscinas. No use este calefactor con un dispositivo de programa- ción, temporizador ni ningún otro aparato que encienda el calefactor automáticamente, ya que existe un riesgo de incendio si el calefactor se enciende estando cubierto o mal colocado. Este aparato no debe ser utilizado por niños menores de 8 años ni por personas con capacidades físicas, sensoriales o mentales reducidas, así como por personas que no dispongan de experiencia o conocimiento, a menos que tengan supervisión o hayan recibido instrucciones sobre el funcionamiento seguro del aparato y que comprendan los riesgos que su uso conlleva. No debe dejar que los niños jueguen con el aparato. Los procesos de limpieza y mantenimiento por parte del usuario no deben ser realizados por niños sin supervisión. V.1Advertencia: NO CUBRIR Este símbolo en la parte superior del dispositivo advierte al usuario de que para evitar sobreca- lentamientos y riesgos de incendio, la estufa NO DEBE CUBRIRSE.

ATENCIÓN: SUPERFICIE CALIENTE, NO TOCAR

Este símbolo indica al usuario que NO DEBE tocar esta parte de la estufa cuando está en marcha para evitar quemaduras. PREPARACIÓN DE LA ESTUFA:

Tras desembalar la estufa, saque el panel posterior del interior de la cavidad trasera.

Coloque la bombona de gas en la parte trasera de la estufa, con la válvula mirando hacia fuera.

Enrosque el regulador adecuado en la salida de la válvula de la bombona de gas en el sentido de las agujas del reloj. No use ninguna herramienta o llave para esto, hágalo con la mano. Enrosque hasta que la tuerca quede firmemente apretada.

PRUEBA IMPORTANTE PARA DETECTAR FUGAS: Debe ser llevada a cabo en una zona bien ventilada, lejos de cualquier llama abierta y de otras fuentes de ignición. Con el regulador conectado a la válvula de la bombona, gírelo una vuelta y media en el sentido contrario a las agujas del reloj. Aplique a todas las conexiones de los tubos, las conexiones del tubo a la válvula, la conexión del regulador a la bombona y la válvula de gas con una solución 50:50 de agua y jabón o detergente. Si se forman burbujas, esto indica una fuga. Si encuentra alguna, cierre la válvula de la bombona (en el sentido de las agujas del reloj), desconecte el regulador de la bombona de gas y saque la bombona a un lugar exterior, fresco y ventilado. Póngase en contacto con su distribuidor o con su proveedor de gas para que le ayuden. NO USE LA ESTUFA SI SE DETECTA UNA FUGA. NUNCA USE LLAMAS ABIERTAS PARA COMPROBAR FUGAS

5. Tras realizar una correcta comprobación de fugas, coloque el

panel de la estufa. Puede ser necesario rotar ligeramente la bombona para que el regulador y el tubo quepan dentro del panel trasero sin que el tubo quede retorcido. Nota: La estufa incorpora varios dispositivos de seguridad que la apagan en caso de que se den condiciones no seguras. En caso de que haya un fallo accidental de la llama o de que la estufa se vuelque, el aparato se apagará automáticamente. Coloque correctamente la estufa, compruebe que no haya sufrido daños visibles y espere 5-10 minutos antes de intentar volver a encenderla. Esta función de seguridad también se pone en marcha si algo golpea la estufa o choca contra ella. EN CASO DE QUE HAYA UNA FUGA DE GAS:

• Cierre de inmediato la válvula de la bombona si detecta olor a gas.

• Apague cualquier llama abierta.

• No intente volver a encender la unidad.

• No toque ningún interruptor eléctrico.

• No use el teléfono de su casa/apartamento.

• Póngase en contacto con su proveedor de gas o con nuestro servicio de asistencia técnica y siga sus instrucciones. ESPECIFICACIONES TÉCNICAS: Modelo: EPLEX42 Estufa de gas plegable Gas: GLP (Gas licuado del petróleo G30) Presión de gas: 28 a 30 mbar Categoría: 13+ Caudal nominal (Max): 4.2kW-305g/h Caudal medio: Tasa de caudal mínimo: 3 inyectores con un diámetro de 0.58mm lgnición: piezo-ignición V.18 INSTRUCCIONES PARA LA INSTALACIÓN:

Saque el aparato del embalaje.

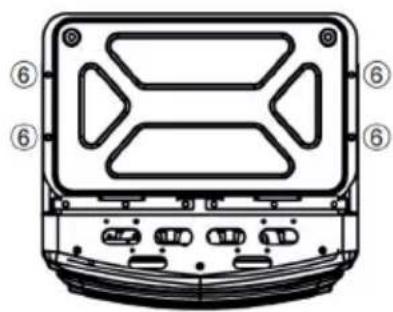

Monte las distintas partes del aparato siguiendo las ilustracio- nes del anexo.

Monte los paneles individuales con los tornillos incluidos.

Coloque el conector en el tubo y apriételo con una llave.

Use un regulador con un ajuste fijo de 28 a 30mbar y una tasa de caudal de 1000 a 1500g/h.

Conecte el otro extremo del tubo de gas especial a la salida del regulador y apriételo. El tubo debe tener una longitud de 0.50 a 1.00 metros.

Coloque el regulador en la bombona de gas (10 kg) y apriételo bien.

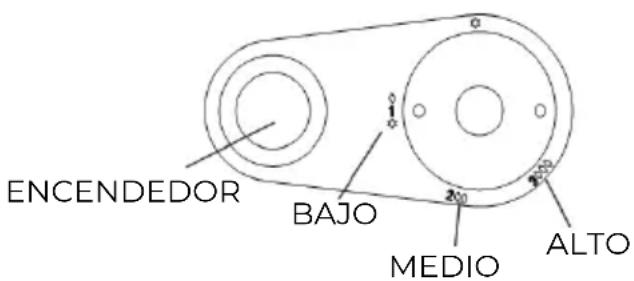

Abra la válvula del cilindro y compruebe la junta con agua y jabón. Instrucciones de funcionamiento de la estufa: El calefactor puede ser regulado en tres posiciones diferentes: 1- Bajo, 2-Medio y 3-Alto. Modo de encendido: encendido piezoeléctrico.

Abra la válvula de la bombona de la estufa una vuelta y media.

Presione el botón de control hasta la posición 1-LOW y mantén- galo presionado durante 10 segundos.

Mientras sigue presionando el piloto, pulse una o dos veces el botón de encendido hasta que el piloto (en la parte inferior del quemador) se encienda. Siga manteniendo pulsado el botón de control durante 10-15 segundos más. Suelte el botón y, si la llama piloto se apaga, repita la operación anterior. ENCENDEDOR BAJO MEDIO ALTO V.19 Min 500 mm Min 500 mm Min 1000 mm Min 1000 mm Nota: cuando se enciende una estufa nueva por primera vez, puede ser necesario mantener el mando de control pulsado durante más tiempo para permitir que el gas fluya hacia el piloto. Una vez que la estufa esté encendida en la posición 1-Bajo, girando el mando a la posición 2-Medio o 3-Alto se encenderá el segundo y tercer panel respectivamente. Para apagar el calentador, vuelva a girar el mando de control a la posición OFF y cierre la válvula de la bombona completamente (en el sentido de las agujas del reloj). La estufa sólo se puede apagar cerrando la válvula de la bombona. No se puede apagar con el mando de control. CAMBIAR LA BOMBONA: Cierre completamente la válvula de la bombona (en el sentido de las agujas del reloj) y deje que el calentador se enfríe completamente antes de retirar y cambiar el cilindro. No intente retirar el regulador mientras el calentador esté en funcionamiento. COLOCACIÓN DE LA ESTUFA DE GAS:

• Esta estufa está diseñada para ser colocada en el suelo y alejada de las paredes. Cuando utilice la estufa, apunte siempre en dirección al centro de la habitación. Retire todos los materiales combustibles de las proximidades del calefactor.

• El apar ato debe estar a 0,5 metros de las paredes.

• No debe haber nada a un mínimo de 2 metros de la parte frontal del aparato. V.110 SUSTITUCIÓN DE LA BOMBONA DE GAS:

• La sustitución de la bombona de gas debe realizarse en un lugar no inflamable y bien ventilado, con el aparato apagado.

• Sustituya la bombona vacía por una llena y compruebe que no hay ninguna fuga; si la hay, llame a un técnico cualificado. VENTILACIÓN: Su estufa de gas consume oxígeno cuando está en funciona- miento. Por esta razón, es necesario que el lugar donde se utiliza cuente con una ventilación adecuada. Esto asegura la eliminación de los productos de la combustión y permite la renovación del aire. Una ventilación adecuada debería reducir en gran medida el riesgo de condensación. La siguiente tabla muestra la ventilación adecuada para que el aire se renueve correctamente.

SI OCURRE ALGÚN PROBLEMA

Los dos problemas más comunes asociados con las estufas de gas son las fugas de gas, falta de presión de gas o suciedad:

• Comprobación de fugas: La fuga puede tener como origen el transporte o la instalación del aparato. Aplique una solución de agua y jabón en los puntos de conexión para ver si surgen burbujas, lo que indica la presencia de fugas.

• Presión de gas pobre: Un exceso de presión de gas puede dañar su aparato, y si falta presión de gas, no funcionará correctamente. Si el instalador no puede comprobar la presión de gas, consulte con su proveedor.

• Suciedad y polvo: Esta estufa requiere poco mantenimiento. Si la chispa no se mantiene o si una parte no es tan brillante como la otra, su estufa puede necesitar una buena limpieza.

VOLUMEN DE LA ESTANCIA

SUPERFICIE DE VENTILACIÓN

Potencia mínima Potencia máxima V.111 No está permitido desmontar el termopar o el piloto. Si fuera necesario, póngase en contacto con el departamento de postventa. ANTES DE LLAMAR A LA ASISTENCIA TÉCNICA PARA OBTENER

La estufa no se enciende:

• Compruebe la bombona de gas para asegurarse de que está llena.

• Compruebe el regulador para asegurarse de que está bien colocado y que la válvula de la bombona está abierta.

• Compruebe que se han seguido correctamente las instrucciones Si esto ocurre después de haber cambiado la bombona sería debido

• Aire en la bombona. Mantenga el mando de control pulsado un poco más de tiempo hasta que el piloto y el quemador principal se enciendan. Cambie a la posición 3-Alto.

• La bombona puede estar excesivamente fría. Deje que la bom- bona alcance la temperatura ambiente antes de intentar poner en marcha el calentador. La estufa se apaga sola:

• Si la estufa se apaga en funcionamiento continuo, repita la operación, siguiendo fielmente las instrucciones.

• Si se apaga pronto, después de unos 30 minutos, significa que está funcionando en una zona mal ventilada. Abra una ventana o una puerta para ventilar la zona y vuelva a encenderla.

• Evite golpear la estufa en funcionamiento. No mueva la estufa mientras esté en funcionamiento. El interruptor de vuelco puede activarse y apagar el calefactor. MANTENIMIENTO Y LIMPIEZA:

• Antes de realizar el mantenimiento y la limpieza, el suministro de gas de la estufa debe estar cerrado y la estufa debe estar fría.

• La estufa debe ser revisada anualmente por un técnico cualifi- cado para comprobar su funcionamiento seguro y para detectar cualquier fallo. V.112

• En caso de que se detecte algún fallo durante el uso, deje de utilizar la estufa y póngase en contacto con su distribuidor para que le asesore.

• Limpie periódicamente el exterior y la zona de almacenamiento de su estufa para eliminar el polvo y las pelusas que se acumulan en las superficies de los componentes cerámicos.

• No utilice productos abrasivos para limpiar la estufa.

• Compruebe la luz piloto mientras está en funcionamiento. Debe arder de forma constante. Si parpadea o hay una llama amarilla, la estufa debe ser revisada para asegurarse de que funciona correctamente.

• En caso de que sea necesario sustituir alguna pieza, ésta debe ser reemplazada únicamente por piezas del fabricante original. El uso de piezas incorrectas o sustitutivas puede ser peligroso y anulará cualquier garantía. Cuando la estufa no esté en uso, se recomienda cubrirlo, o guardarlo en su caja para minimizar la acumulación de suciedad que pueda producirse. ALMACENAMIENTO: Si decide no utilizar la estufa durante un periodo de tiempo prolongado, siga las siguientes instrucciones:

• Cierre la válvula de la bombona y desconecte el regulador de la misma.

• Almacene la bombona en una habitación bien ventilada y alejada de materiales inflamables o explosivos y, preferible- mente, en el exterior de su casa, nunca almacene la bombona en un sótano o ático.

• La estufa debe guardarse en un lugar seco y protegido del polvo (mejor aún, guárdelo en su embalaje original) ELI MINACIÓN: No elimine este producto como residuos muni- cipales sin clasificar. Es necesario recoger estos residuos por se- parado para un tratamiento especial. Según la directiva europea 2012/19/UE de residuos de aparatos eléctricos y electrónicos (RAEE), los electrodomésticos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyan y reducir el impacto en la salud humana y el medio ambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico. V.113

5. Fije el panel superior y los

de la bombona M4*8 2pcs V.1CONDICIONES DE LA GARANTÍA COMERCIAL Este producto tiene una garantía de reparación de 3 años a partir de la fecha de venta, contra todo defecto de funcionamiento proveniente de la fabricación, incluyendo mano de obra y piezas de recambio. Para justificar la fecha de compra será obligatorio presentar la factura o ticket de compra del usuario final y los datos de la empresa instaladora. La presente garantía solo será efectiva en España.

EXCLUSIONES DE LA GARANTÍA

1. Los aparatos utilizados indebidamente, de manera no conforme

a las instrucciones de uso.

2. Mantenimiento o conservación del aparato: cambios de bombona,

revisiones periódicas, ajustes, engrases.

3. Los aparatos desmontados o manipulados por el usuario o

personas ajenas a los servicios técnicos autorizados.

4. Los materiales rotos o deteriorados por desgaste o uso normal

del aparato: perillas de control, juntas, plásticos, etc; y demás daños estéticos que no afecten al correcto funcionamiento del aparato.

que no lleven identificado el número de serie de fábrica o en los que éste haya sido alterado o borrado.

6. Las averías producidas por causas fortuitas o siniestros de fuerza

mayor, o como consecuencia de un uso anormal, negligente o inadecuado del aparato.

7. Responsabilidades civiles de cualquier naturaleza.

8. Los defectos de instalación.

9. Las averías que tengan su origen o sean consecuencia directa o

indirecta de: contacto con líquidos, productos químicos y otras sustancias, así como de condiciones derivadas del clima o el entorno: terremotos, incendios, inundaciones, calor excesivo o cualquier otra fuerza externa, como insectos, roedores y otros animales que puedan tener acceso al interior de la máquina o sus puntos de conexión.

10. Daños derivados de terrorismo, motín, alboroto o tumulto popular,

manifestaciones y huelgas legales o ilegales; hechos de actuaciones de la Fuerzas Armadas o de los Cuerpos de Seguridad del Estado en tiempos de paz; conflictos armados y actos de guerra (declarada o no); reacción o radiación nuclear o contaminación radioactiva; vicio o defecto propio de los bienes; hechos calificados por el Gobierno de la Nación como de “catástrofe o calamidad nacional”. El diseño y

as especificacion es están sujeto s a cambios sin previo aviso para la mejora del producto. www.easelectric.es
