MANUAL DE USUARIO BPI3636B BRANDT

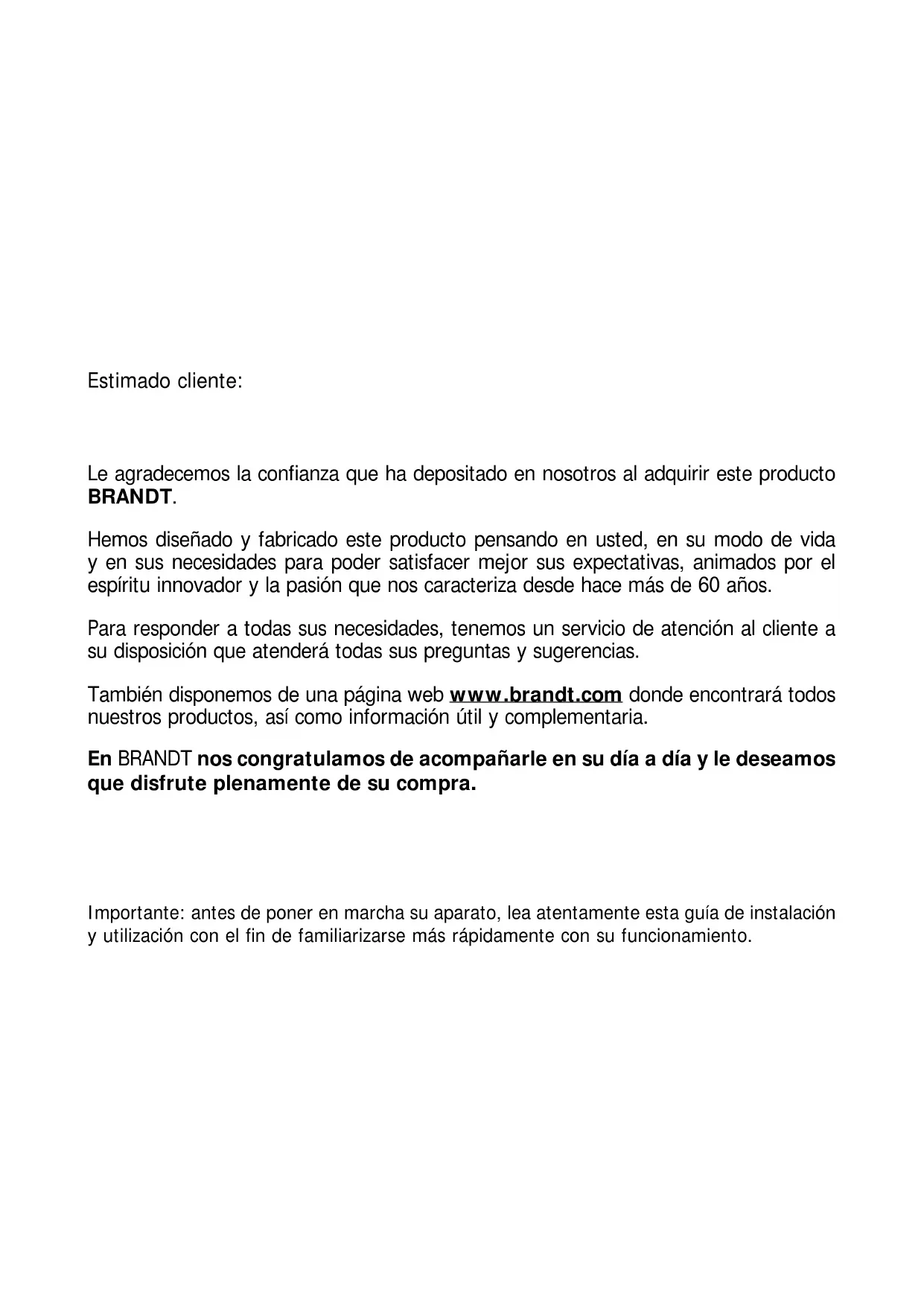

españolEstimado cliente: Le agradecemos la confianza que ha depositado en nosotros al adquirir este producto BRANDT. Hemos diseñado y fabricado este producto pensando en usted, en su modo de vida y en sus necesidades para poder satisfacer mejor sus expectativas, animados por el espíritu innovador y la pasión que nos caracteriza desde hace más de 60 años. Para responder a todas sus necesidades, tenemos un servicio de atención al cliente a su disposición que atenderá todas sus preguntas y sugerencias. También disponemos de una página web www.brandt.com donde encontrará todos nuestros productos, así como información útil y complementaria. En BRANDT nos congratulamos de acompañarle en su día a día y le deseamos que disfrute plenamente de su compra. Importante: antes de poner en marcha su aparato, lea atentamente esta guía de instalación y utilización con el fin de familiarizarse más rápidamente con su funcionamiento.Este aparato puede ser utilizado por niños de 8 años o más, y por personas con capacidades físicas, sensoriales o mentales reducidas, o por personas sin experiencia y conocimiento suficiente, si han sido formadas en la utilización de este aparato, de manera segura comprendiendo los riesgos implicados. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento por el usuario no deben ser efectuados por los niños sin supervisión. Mantenga alejados a los niños menores de 8 años o vigílelos permanentemente. El aparato y sus partes accesibles se calientan durante la utilización. Se deben tomar precauciones para evitar tocar los elementos calientes. Los objetos metálicos como cuchillos, tenedores, cucharas y tapas no deben colocarse sobre la superficie, ya que se pueden calentar. Esta placa posee una seguridad para niños que bloquea su utilización en parada o durante la cocción (ver capítulo Seguridad para niños). Este aparato cumple con las directivas y reglamentaciones europeas que lo rigen. Para evitar cualquier interferencia entre la placa de cocción y un marcapasos, es necesario que este último esté diseñado y regulado de conformidad con la reglamentación que le concierne. Infórmese con el fabricante o con su médico de cabecera. Una cocción con aceite o con materia grasa efectuada sobre la placa y sin vigilancia puede ser peligrosa y provocar un incendio. No intente nunca apagar un fuego con agua. Apague el aparato y cubra luego la llama con una tapa o una cubierta resistente al fuego. ATENCIÓN: la cocción debe efectuarse siempre bajo vigilancia. Una cocción corta requiere una vigilancia continua. Peligro de incendio: no disponga objetos directamente sobre las zonas de cocción. Si la superficie está agrietada, desconectar el aparato para evitar el riesgo de electrocución. No utilice la placa hasta que no cambie la superficie de vidrio. Evite los choques con los recipientes: la superficie vitrocerámica es muy resistente, pero no irrompible. INSTRUCCIONES DE SEGURIDAD IMPORTANTES - LÉALAS CON ATENCIÓN Y CONSÉRVELAS PARA CONSULTARLAS EN EL FUTURO. Puede descargar este manual en la página web de la marca. Instrucciones de seguridad 6No coloque una tapa caliente directamente sobre la placa de cocción. Un efecto “ventosa” podría deteriorar la superficie vitrocerámica. Evite las fricciones de recipientes que puedan a la larga deteriorar el acabado de la superficie vitrocerámica. Para la cocción, no utilice nunca papel de aluminio. No ponga productos embalados con papel de plata ni bandejas de aluminio sobre la placa de cocción. El aluminio se fundiría y dañaría definitivamente el aparato de cocción. No almacene en el mueble situado bajo la placa de cocción productos de limpieza ni productos inflamables. Estas placas deben conectarse a la red de alimentación mediante un dispositivo de corte omnipolar conforme con las reglas de instalaciones en vigor. Hay que incorporar un dispositivo de desconexión en la canalización fija. Si el cable de alimentación está deteriorado, para evitar cualquier peligro deberá ser cambiado por el fabricante, el servicio técnico del fabricante o una persona cualificada. Compruebe que ningún cable de alimentación de un aparato eléctrico conectado cerca de la placa esté en contacto con las zonas de cocción. No utilice limpiadores de vapor para limpiar la placa. El aparato no está diseñado para funcionar con un temporizador externo ni un sistema de mando a distancia separado. ADVERTENCIA: utilice solo tapas diseñadas por el fabricante, referenciadas en el manual de instrucciones como adaptadas o incluidas con el aparato. El uso de tapas inapropiadas puede provocar accidentes. Instrucciones de seguridad

Para usos futuros, retire todos los elementos de protección. Compruebe y respete las características del aparato que figuran en la placa descriptiva. Consulte en los siguientes cuadros las referencias de servicio y de tipo de norma de la placa.

1.2 EMPOTRAMIENTO EN LA ENCIMERA

Verifique que las entradas de aire y salidas de aire estén bien despejadas (1.2.1). Para un empotramiento estándar, consulte los esquemas A. Para un empotramiento a ras, consulte los esquemas B. Tenga en cuenta las dimensiones de empotramiento (en milímetros) de la encimera donde se va a instalar la placa (1.2.2). Pegue la junta de estanqueidad por todo el contorno de la placa (1.2.3) antes de proceder al empotramiento. Verifique que el aire circule correctamente entre la parte trasera y delantera de la placa de cocción. En caso de instalar la placa por encima de un cajón (1.2.4) o un horno empotrable (1.2.5), respete las dimensiones indicadas en las imágenes para garantizar una salida de aire suficiente por delante. Si el horno está situado bajo la placa de cocción, las seguridades térmicas de la placa pueden limitar la utilización simultánea de esta y del horno en modo pirólisis. Aparece entonces el código «F7» en las zonas de mando. Entonces conviene aumentar la ventilación de la placa de cocción realizando una apertura en el lateral del mueble (8 cm x 5 cm).

1. 3 CONEXIÓN ELÉCTRICA

Estas placas deben conectarse a la red de alimentación mediante un dispositivo de corte omnipolar conforme con las reglas de instalaciones en vigor. Hay que incorporar un dispositivo de desconexión en la canalización fija. Identifique el tipo de cable de la placa de cocción, según el número de hilos y los colores: - Cable de 5 hilos (1.3.1) : a) verde-amarillo, b) azul, c) marrón, d) negro, e) gris. Al encender la placa de cocción o tras un corte de corriente prolongado, aparece un código en el teclado de control (reservado para el Servicio Técnico, el usuario no debe tenerlo en cuenta). Esta información desaparece al cabo de 30 segundos. Service : Type :

3.1 SELECCIÓN DEL RECIPIENTE

Los recipientes con el símbolo son adecuados para cocinas de inducción. Le sugerimos elegir recipientes de fondo grueso y plano. El calor se distribuirá mejor y la cocción será más homogénea. Consejo de ahorro de energía Cocine con una tapa ajustada a las dimensiones del recipiente. Si utiliza una tapa de cristal, podrá controlar perfectamente el estado de cocción.

3.2 SELECCIÓN DEL FUEGO

Seleccione el fuego adaptado a la dimensión del fondo del recipiente (ver tabla). Si la base del recipiente es demasiado pequeña, el indicador de potencia parpadeará y el fuego no funcionará, incluso si el material del recipiente es recomendado para inducción.

Identifique su placa de cocción cotejando el número y la disposición de los fuegos, el tipo de teclado y la potencia total del aparato con las imágenes y la placa descriptiva. 8Diámetro del fuego (cm) Modelo de placaPotencia máx. del fuego (va-tios)Diámetro del fondo del recipiente (cm)

2300 12-21 2300 12-2628 3600 11-28 Si se usan varios fuegos a la vez, la placa gestiona el reparto de potencia para no superar la potencia total permitida. Si utiliza la potencia máxima (Boost o P) en varios fuegos a la vez, coloque bien los recipientes según el modelo de la placa como se indica en las imágenes (3.1 - 3.2 - 3.3 - 3.4). Así evitará la limitación automática de potencia en uno de los fuegos si la posición del recipiente no es adecuada: = posición correcta. = posición incorrecta.

T1: Botón Fuego izqdo. T2: Botón de Encendido/Apagado T3: Botón Fuego trasero dcho. T4: Botón Temporizador / Botón Fuego delantero izqdo. T5: Tecla - T6: Tecla +

T7: Fuego delantero dcho. A1: Visualizador potencia A2: Visualizador fuego activo A3: Visualizador decena temporizador A4: Visualizador unidad temporizador Según modelo

Encendido: En la primera puesta en marcha, al pulsar cualquier tecla se anula la visualización de la codificación luminosa (sin pulsar, desaparece después de unos segundos). Pulse la tecla (T2 encendido/apagado) de la placa, aparecerá un «0» en el visualizador A1 y una tira de luces en el visualizador A2. Visualizadores A1 - A2 Si no se selecciona ningún fuego, la tabla se para después de 8 segundos. La pantalla solo muestra información relativa al último fuego activado. Para consultar los valores de otro fuego encendido, pulse el botón de dicho fuego. Tras seleccionar un fuego pulsando las teclas T1, T3, T4 o T7, parpadea un 0 en A1 y 2 segmentos que forman un ángulo parpadean en A2 indicando el fuego activo. Puede entonces ajustar la potencia deseada. Si selecciona otro fuego, el ángulo del fuego que ya está en funcionamiento se encenderá fijo y el del último fuego activado parpadeará. Sin solicitud de potencia por su parte, la zona de cocción se apagará automáticamente tras 8 segundos. 9Visualizadores A1 - A2 Fuego trasero dcho. potencia 1. En el caso de varios fuegos encendidos a la vez, el último fuego activado delantero dcho. potencia 5. Parar una zona de cocción: Pulse varios segundos la tecla de la zona que quiera apagar T1 o T3 o T4 o T7. Sonará un bip durante varios segundos. Parada general: Pulse la tecla encendido/apagado (T2) de la placa. Suena un bip largo, se paran todos los fuegos a la vez y se apaga el visualizador o aparece el símbolo “H” (calor residual).

- para ajustar el nivel de potencia de 1 a 9 y luego P (P = potencia máxima o boost). Durante el encendido puede pasar directamente a potencia máxima P pulsando la tecla

4.3 AJUSTE DEL TEMPORIZADOR

Cada zona de cocción posee un temporizador dedicado que se puede encender en cuanto la zona de cocción concernida está en funcionamiento (potencia >0). Para iniciar el temporizador, pulse la tecla (T4)

+ (T1 + T4 para placas de 4 fuegos). Aparecerá un 0 en el visualizador A4 con un punto fijo. Para ajustar, pulse

- (T5). Se puede acceder directamente a 99 minutos pulsando desde el principio la tecla

Ejemplo: Fuego trasero dcho. potencia 1 con temporizador de 13 minutos. Al final de la cocción, la visualización indica 0 en A3 y A4 y suena un bip durante 20 segundos. Para desactivarlo, pulse cualquier tecla. Para detener el temporizador manualmente, mantenga pulsada la tecla (T4) o + (T1 + T4 para placas de 4 fuegos) o vuelva a 0 con la tecla

El temporizador independiente solo funciona en un fuego seleccionado con potencia 0. Seleccione el fuego y pulse la tecla (T4) o + (T1 + T4 para placas de 4 fuegos) e introduzca un tiempo con las teclas T5 o T6 (pulse T5 para pasar directamente a 99 minutos). El incremento es de 1 en 1 hasta 15 y de 5 en 5 hasta 99. Para detener el temporizador, mantenga pulsada unos segundos la tecla (T4) o + (T1 + T4 para placas de 4 fuegos) si la pantalla del temporizador está activa; de lo contrario, seleccione el fuego pulsando T1 / T3 / T4 o T7 y luego pulse varios segundos la tecla (T4) o

(T1 + T4 para placas de 4 fuegos) o pulse el botón del fuego correspondiente. Sonará un bip de confirmación. Ejemplo: El temporizador (t = tiempo) funciona en el fuego delantero dcho. durante 6 minutos.

104.5 BLOQUEO DE LOS MANDOS

Seguridad infantil: Esta placa de cocción posee una seguridad para los niños que bloquea los mandos en apagado o durante la cocción (para preservar los ajustes). Por razones de seguridad, solamente la tecla “apagado” está siempre activa y permite parar una zona de calentamiento incluso bloqueada. Bloqueo: Si la placa está apagada: Mantenga pulsada las teclas T3 + T7 hasta que el símbolo de bloqueo «bloc» aparezca y suene un bip de confirmación del ajuste. Si la placa está funcionando: Mantenga pulsadas las teclas + (T3 + T7) hasta que el símbolo de bloqueo «bloc» aparezca y suene un bip de confirmación del ajuste. La visualización de las zonas de cocción en funcionamiento indica en alternancia la potencia y el símbolo de bloqueo «bloc». Al pulsar las teclas de potencia o de temporizador de las zonas encendidas: aparece «bloc» 2 segundos y luego desaparece. Desbloqueo: Mantenga pulsadas simultáneamente las teclas + (T3 + T7) hasta que el símbolo de bloqueo «bloc» desaparezca y suenen 2 bips cortos de confirmación del ajuste. En caso de corte de corriente, el bloqueo queda memorizado. Función CLEAN LOCK: Esta función permite el bloqueo temporal de la placa durante una limpieza. Para activar la función Clean Lock, pulse brevemente las teclas T3 + T7. Se escucha un bip sonoro y parpadea el símbolo «bloc». Tras un tiempo predefinido de 1 min, se anulará automáticamente el bloqueo. Suenan 2 bip y se apaga el indicador «bloc». Puede apagar el Clean lock en cualquier momento pulsando unos segundos las teclas T3 + T7. No recomendamos dispositivos de protección de placa.

4.6 SEGURIDAD Y RECOMENDACIONES

Calor residual: Después de un uso intensivo, la placa puede permanecer caliente unos minutos. Se visualiza una “H” durante este periodo (4.6.1). Evite tocar las zonas concernidas. Limitador de temperatura: Cada zona de cocción está equipada de un captador de seguridad que vigila permanentemente la temperatura del fondo del recipiente. En caso de olvido de un recipiente vacío en una zona de cocción encendida, este captador adapta automáticamente la potencia suministrada por la placa y evita así cualquier riesgo de deterioro del utensilio o de la placa. Protección en caso de desbordamiento: El apagado de la placa, una visualización especial (símbolo ) y un bip sonoro (según el modelo) pueden activarse en uno de los 3 siguientes casos: - Desbordamiento que recubra las teclas de control (4.6.2). - Paño mojado colocado sobre las teclas. - Objeto metálico colocado sobre las teclas de control (4.6.3). Quite el objeto o limpie y seque las teclas y vuelva a encender la placa. Sistema «Auto-Stop»: Si olvida apagar una preparación, gracias a la función de seguridad «Auto-Stop», se apaga automáticamente la zona de cocción al cabo de un tiempo predefinido (entre 1 y 10 horas según la potencia utilizada). En caso de activación de esta seguridad, el corte de la zona de cocción es indicado por la visualización «AS» en la zona de mando y se emite una señal sonora durante 2 minutos aproximadamente. Basta con pulsar cualquier tecla de los mandos para apagarla. Se pueden oír sonidos parecidos al mecanismo de un reloj. Estos ruidos se escuchan durante el funcionamiento de la placa y desaparecen o disminuyen en función de la selección de cocción. También se puede escuchar como un silbido según el modelo y la calidad del recipiente. Los ruidos descritos son normales, forman parte de la tecnología de inducción y no indican ninguna avería. 11Para manchas ligeras, utilice una esponja sanitaria. Empape la zona sucia con agua caliente y límpiela (5). En caso de manchas recocidas o desbordamiento de azúcar, utilice una esponja sanitaria o un rascador de vidrio. Empape la zona por limpiar con agua caliente, utilice un rascador de vidrio para pulir la superficie, termine con la esponja sanitaria y seque la zona. Para manchas grandes y restos de cal, aplique vinagre blanco caliente sobre la suciedad, deje actuar y limpie con un paño suave. Para coloraciones metálicas brillantes o una limpieza semanal, utilice un producto especial para vitrocerámicas. Observación importante: no utilice para limpiar polvo ni esponjas abrasivas. Use cremas y esponjas especiales para vajilla delicada.

12- Los recipientes hacen ruido y la placa

emite un tintineo durante la cocción (ver capítulo Seguridad y recomendaciones 4.5). Es normal con algunos recipientes. Eso se debe al paso de la energía de la placa hacia el recipiente. - La ventilación sigue funcionando tras apagar la placa. Es normal. Esto permite el enfriamiento de la electrónica. - En caso de fallo persistente. Apague la placa durante 1 minuto. Si el fallo continua, contacte con el Servicio Técnico.

6.1 DURANTE LA PUESTA EN SERVICIO:

- Constata que aparece una visualización luminosa. Es normal. Desaparecerá al cabo de 30 segundos. - Su instalación se dispara o solo funciona un lado. La conexión de su placa es defectuosa. Verifique su conformidad (ver capítulo Conexión 1.3). - La placa desprende cierto olor durante las primeras cocciones. El aparato es nuevo. Caliente cada zona durante una media hora con una cacerola llena de agua.

6.2 DURANTE LA PUESTA EN MARCHA:

La placa no funciona y los visualizadores luminosos en el teclado permanecen apagados. El aparato no está alimentado. La alimentación o la conexión están defectuosas. Inspeccione los fusibles y el disyuntor eléctrico. - La placa no funciona y se visualiza otro mensaje. El circuito electrónico funciona mal. Llame al Servicio Técnico. - La placa no funciona y aparece el símbolo . Desbloquee la seguridad para niños (ver capítulo Conexión 4.4). - Código fallo F9: tensión inferior a 170 V - Código fallo F0: temperatura inferior a 5°C

6.3 DURANTE LA UTILIZACIÓN:

- La placa deja de funcionar, aparece en símbolo y se emite una señal sonora. Ha habido un desbordamiento o un objeto entorpece el teclado de control. Limpie o retire el objeto y vuelva a lanzar la cocción. - Aparece el código F7. Los circuitos electrónicos se han recalentado. Compruebe la aireación de la placa (ver capítulo Empotramiento 1.2). - Durante el funcionamiento de un fuego, el visualizador del teclado sigue parpadeando. El recipiente utilizado no es compatible con la inducción o su tamaño no se adapta al fuego (ver capítulo 3).

Protección del medio ambiente Este símbolo indica que este aparato no debe tratarse como un residuo doméstico. Su aparato contiene numerosos materiales reciclables. Por lo tanto, está marcado con este logotipo para indicarle que los aparatos usados deben depositarse en un punto de recogida habilitado. Infórmese ante su distribuidor o los servicios técnicos de su ciudad para conocer los puntos de recogida de los aparatos usados más próximos a su domicilio. De este modo, el reciclaje de los aparatos que organiza el fabricante se efectuará en óptimas condiciones, de acuerdo con la directiva europea sobre los residuos de equipos eléctricos y electrónicos. Algunos materiales de embalaje de este aparato también son reciclables. Participe en su reciclaje y ayude a proteger el medio ambiente llevándolos a los contenedores municipales previstos a tal efecto. Le agradecemos su colaboración con la protección del medio ambiente.

INTERVENCIONES Las eventuales intervenciones que pueda requerir el aparato deberán ser efectuadas un profesional cualificado y autorizado. Para facilitar el tratamiento de su solicitud, cuando llame no olvide dar las referencias completas del aparato (referencia comercial, referencia de servicio y número de serie).15CZ5703648_01 02/19

Información sobre las placas de cocina domésticas eléctricas - UE n° 66/2014

ES:Tecnología de calentamiento (focos y zonas de cocción por inducción, focos de cocción por radiación, placas macizas) IT:Tecnologia di riscaldamento (zone di cottura e aree di cottura a i metalliche) NL:Verwarmingstechnologie (inductie-kookzones en -kookgebieden, keramische en halogeenkookzones, vaste kookplaten) PL:Technologia grzejna (indukcyjne pola lub obszary g

circulares: diámetro de la superficie útil de cada foco de cocción eléctrica, redondeado a la fracción de 5 mm más cercana IT:Per le zone o le aree di cottura circolari: diametro della superfici
