MANUAL DE USUARIO KM12VC HITACHI

INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES

ADVERTENCIA

¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar en lesiones de gravedad o la muerte!

Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual debe ser guardado en un lugar seguro.

CONTENTS

English

Page

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD 36

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN .... 36

SEGURIDAD 37

NORMAS GENERALES DE SEGURIDAD...... 37

NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD .... 39

UTILIZACIÓN DE UN CABLE PROLONGADOR ... 41

DESCRIPCIÓN FUNCIONAL 42

NOMENCLATURA 42

SPECIFICATIONS 42

Página

MONTAJE Y OPERACIÓN 43

APLICACIONES 43

ANTES DE LA OPERACIÓN 43

INSTALACIÓN Y EXTRACCIÓN DE LAS BROCAS 44

INSTALACIÓN DE LA CARCASA DEL MOTOR 45

CÓMO USAR LA FRESADORA 45

MANTENIMIENTO E INSPECCIÓN 49

ACCESORIOS 51

ACCESORIOS ESTÁNDAR 51

ACCESORIOS OPCIONALES 52

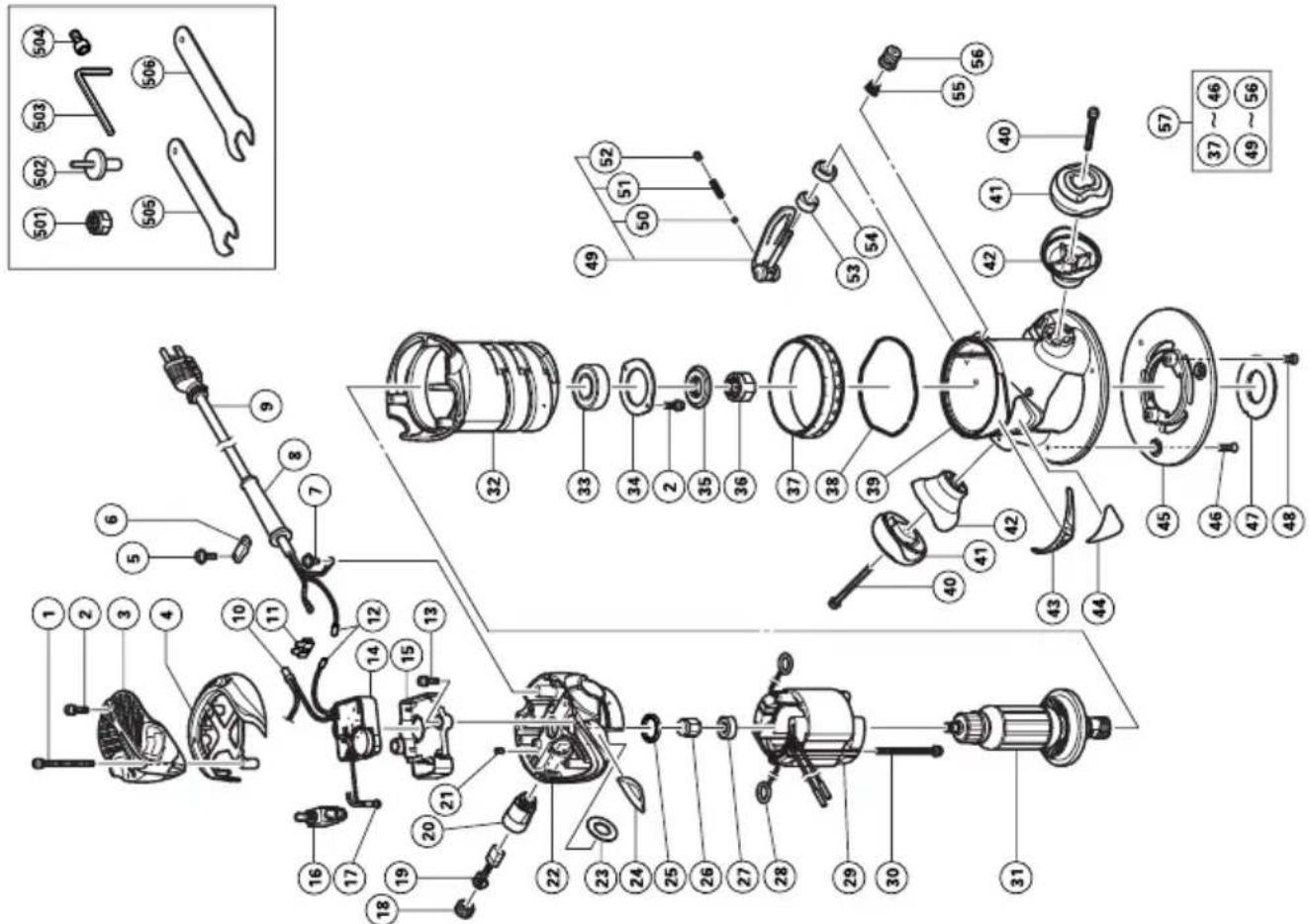

LISTA DE PIEZAS 53

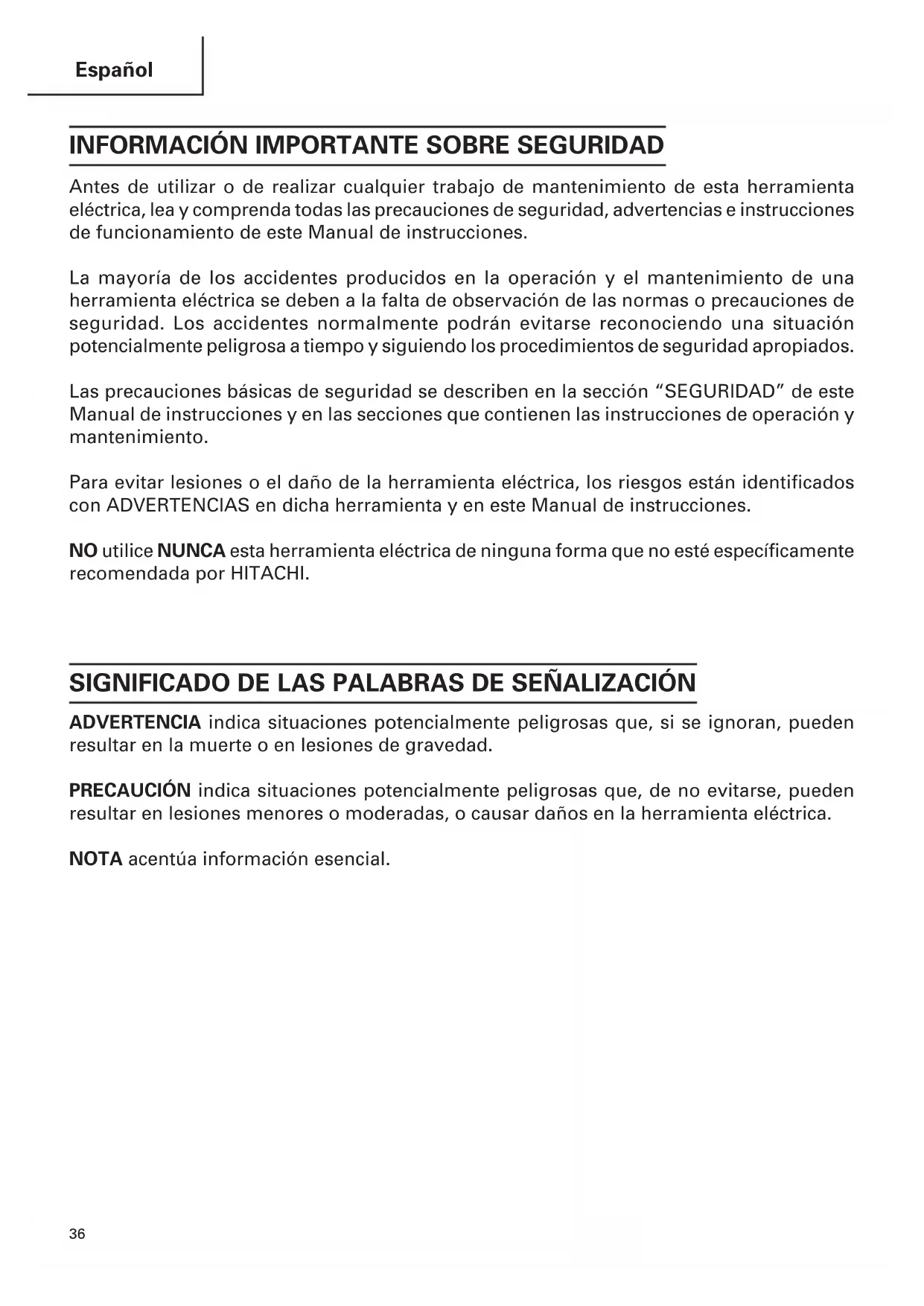

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección "SEGURIDAD" de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones.

NO utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad.

PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

NORMAS GENERALES DE SEGURIDAD

⚠️ ADVERTENCIA: Lea y entienda todas las instrucciones.

Si no sigue las instrucciones indicadas a continuación, pueden producirse descargas eléctricas, incendios, y/o lesiones serias.

GUARDE ESTAS INSTRUCCIONES

1. Área de trabajo

(1) Mantenga el área de trabajo limpia y bien iluminada. Los bancos de trabajo desordenados y las áreas obscuras pueden conducir a accidentes.
(2) No utilice la herramienta en atmósferas explosivas, como en presencia de líquidos inflamables, gases, o polvo. La herramienta eléctrica crea chispas que pueden incendiar polvo o gases.
(3) Mantenga alejadas a otras personas, niños o visitantes, cuando utilice la herramienta eléctrica. Las distracciones pueden hacer que pierda el control de la herramienta.

2. Seguridad eléctrica

(1) Las herramientas conectadas a tierra deben enchufarse en un tomacorriente instalado y conectado a tierra adecuadamente de acuerdo con todos los códigos y ordenanzas. Nunca quite el terminal de conexión a tierra ni modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador. Consulte con un electricista competente si tiene dudas sobre si el tomacorriente está conectado a tierra adecuadamente. Si las herramientas tienen problemas eléctricos de funcionamiento o se averían, la conexión a tierra proporciona un camino de baja resistencia para alejar la electricidad del usuario.

(2) Evite el contacto con superficies con puesta a tierra, tales como tubos, radiadores, hornos, y refrigeradores. Si toca tierra, existe el peligro de que reciba una descarga eléctrica.

(3) No exponga la herramienta eléctrica a la lluvia ni a la humedad. La entrada de agua en la herramienta eléctrica aumentará el riesgos de descargas eléctricas.

(4) No maltrate el cable de alimentación. No utilice nunca el cable de alimentación para transportar la herramienta ni para desconectarla del tomacorriente. Mantenga el cable alejado del calor, aceite, bordes cortantes, o partes móviles. Reemplace inmediatamente cualquier cable dañado. Un cable dañado puede ser la causa de descargas eléctricas.

(5) Cuando utilice la herramienta eléctrica en exteriores, utilice un cable prolongador marcado con "W-A" o "W". Estos cables han sido diseñados para utilizarse en exteriores y reducir el riesgo de descargas eléctricas.

3. Seguridad personal

(1) Esté siempre alerta y utilice el sentido común cuando utilice la herramienta eléctrica. No utilice la herramienta cuando esté cansado o se encuentre bajo la influencia de drogas, alcohol, o medicamentos. Un descuido al utilizar la herramienta eléctrica puede resultar en una lesión seria.

(2) Vístase adecuadamente. No utilice ropa floja ni joyas. Si tiene pelo largo, recójaselo. Mantenga su pelo, ropa, y guantes alejados de las partes móviles. La ropa floja, las joyas, o el pelo largo pueden engancharse en las partes móviles.
(3) Evite la puesta en marcha accidental. Cerciórese de que la alimentación de la herramienta eléctrica esté desconectada antes de enchufarla en una toma de la red. Si lleva la herramienta eléctrica con el dedo colocado en el interruptor, o si la enchufa con dicho interruptor cerrado, es posible que se produzcan accidentes.
(4) Quite las llaves de ajuste y abra los interruptores antes de poner en funcionamiento la herramienta. Una llave dejada en una parte móvil de la herramienta podría resultar en lesiones.
(5) No sobrepase su alcance. Mantenga en todo momento un buen equilibrio. El conservar en todo momento el equilibrio le permitirá controlar mejor la herramienta en situaciones inesperadas.
(6) Utilice equipos de seguridad. Utilice siempre protección ocular. Para conseguir las condiciones apropiadas, utilice una mascarilla contra el polvo, zapatos no resbaladizos o protección auditiva.

4. Utilización y cuidados de la herramienta

(1) Utilice abrazaderas u otra forma práctica de asegurar y sujetar la pieza de trabajo sobre una plataforma estable. La sujeción de la pieza de trabajo con la mano o contra su cuerpo puede ser inestable y conducir a la pérdida del control.
(2) No fuerce la herramienta. Utilice la herramienta correcta para su aplicación. Con la herramienta correcta realizará mejor el trabajo y ésta será más segura para la velocidad para la que ha sido diseñada.
(3) No utilice la herramienta si el interruptor de alimentación de la misma no funciona. Cualquier herramienta que no pueda controlarse con el interruptor de alimentación puede resultar peligrosa, y deberá repararse.
(4) Desconecte el enchufe del cable de alimentación antes de realizar cualquier ajuste, cambiar accesorios, o guardar la herramienta. Tales medidas preventivas de seguridad reducirán el riesgo de que la herramienta se ponga en funcionamiento accidentalmente.
(5) Guarde las herramientas que no vaya a utilizar fuera del alcance de niños y de otras personas no entrenadas. Las herramientas son peligrosas en manos de personas inexpertas.
(6) Realice el mantenimiento cuidadoso de las herramientas. Mantenga las herramientas afiladas y limpias. Las herramientas adecuadamente mantenidas, con los bordes cortantes afilados, serán más fáciles de utilizar y controlar.
(7) Compruebe que las piezas móviles no estén desalineadas ni atascadas, que no hayan piezas rotas, y demás condiciones que puedan afectar la operación de las herramientas. En caso de que una herramienta esté averiada, repárela antes de utilizarla. Muchos de los accidentes se deben a herramientas mal cuidadas.
(8) Utilice solamente los accesorios recomendados por el fabricante para su modelo. Los accesorios adecuados para usar con una herramienta pueden ser peligrosos cuando se utilicen con otra.

5. Servicio de reparación

(1) El servicio de reparación deberá realizarlo solamente personal cualificado. El servicio de mantenimiento o reparación realizado por persona no cualificado podría resultar en el riesgo de lesiones.

(2) Para el servicio de mantenimiento o reparación de una herramienta, utilice solamente piezas de repuesto idénticas. Siga las instrucciones de la sección de mantenimiento de este manual. La utilización de piezas no autorizadas, o el no seguir las indicaciones del Manual de instrucciones puede crear el riesgo de descargas eléctricas u otras lesiones.

NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD

1. Sujete las herramientas por las superficies de empuñadura aisladas cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable de alimentación.

El contacto con un conductor "activo" "activará" las partes metálicas de la herramienta y el operador recibirá una descarga eléctrica.

1. SIEMPRE utilice protectores auditivos cuando tenga que utilizar la herramienta durante mucho tiempo.

La exposición prolongada a ruido de gran intensidad puede causar la sordera.

1. Maneje las brocas con sumo cuidado.

2. Antes de la operación, inspeccione atentamente la broca por grietas o daños. Reemplace inmediatamente la broca si está agrietada o dañada.

3. Evite cortar clavos. Inspeccione y extraiga todos los clavos de la pieza de trabajo antes de la operación.

4. Sujete firmemente la herramienta con ambas manos.

5. Mantenga las manos alejadas de las piezas de rotación.

6. Antes de conectar el interruptor, asegúrese de que la broca no esté en contacto con la pieza de trabajo.

7. Antes de usar la herramienta en la pieza de trabajo, déjela funcionar durante unos momentos. Preste atención a las vibraciones o las oscilaciones, pues indican que la broca no está instalada correctamente.

8. Preste atención a la dirección de rotación y de avance de la broca.

9. No deje la herramienta en marcha. Opere la herramienta sólo mientras la sujeta con la mano.

10. Siempre apague la herramienta y espere hasta que se detenga completamente antes de removerla de la pieza de trabajo.

11. No toque la broca inmediatamente después de la operación: podría estar muy caliente y quemarse.

12. Mantenga siempre el cordón de la fuente de alimentación alejado de la herramienta y posicionelo hacia atrás.

13. Nunca haga funcionar la unidad de motor cuando no está insertada en una de las bases de la fresadora.

El motor no ha sido diseñado para sostenerse con la mano.

1. Después de cambiar las brocas o realizar cualquier ajuste, asegúrese de que la tuerca del portabroca y otros componentes de ajuste se encuentren firmemente apretados. Un elemento de ajuste flojo podría desplazarse inesperadamente, provocando la pérdida de control. Los componentes flojos saldrán despedidos violentamente.
2. Definiciones para los símbolos utilizados en esta herramienta

V ...... voltios

Hz ...... hertzios

A ...... amperios

no ...... velocidad sin carga

---/min ... revoluciones por minuto

...... corriente alterna o continua

ADVERTENCIA:

Cierto polvo generado por el lijado, aserrado, amolado, taladrado y otras actividades de construcción contienen agentes químicos que se sabe que causan cáncer, defectos de nacimiento u otros defectos de reproducción. Algunos ejemplos de estos agentes químicos son:

• plomo de pinturas a base de plomo.
• sílice cristalina de ladrillos y cemento y otros productos de mampostería.
  ● arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía, dependiendo de con cuánta frecuencia realice este tipo de trabajo. Para reducir su exposición a estos agentes químicos: trabaje en un área bien ventilada y trabaje con un equipo de seguridad aprobado, como por ejemplo máscaras antipolvo que estén diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas.

UTILIZACIÓN DE UN CABLE PROLONGADOR

Cerciórese de que el cable prolongador esté en buenas condiciones. Cuando utilice un cable prolongador, cerciórese de que tenga el calibre (grosor) suficiente como para poder conducir la corriente necesaria para la herramienta.

Un cable de calibre inferior causaría la caída de tensión, lo que resultaría en pérdida de potencia y en recalentamiento. En la tabla siguiente se indica el calibre correcto de acuerdo con la longitud del cable y la indicación de amperaje de la tabla de características. Cuando menor sea el número de calibre, mayor será el cable.

CALIBRE MÍNIMO PARA CABLES

	Longitud total del cable en pies (metros)
	0 – 25(0 – 7,6)	26 – 50(7,9 – 15,2)	51 – 100(15,5 – 30,5)	101 – 150(30,8 – 45,7)
Amperaje nominal AWG Más No más de de
0 – 6	1	8	1	6
6 – 10	18	16	14	12
10 – 12	16	16	14	12
12 – 16	14	12	No se recomienda.

ADVERTENCIA:

Evite descargas eléctricas. No utilice nunca esta herramienta con un cable de alimentación o prolongador dañado ni reparado. Inspeccione regularmente todos los cables eléctricos. No utilice nunca la herramienta cerca del agua ni en ningún otro lugar en el que exista el riesgo de descargas eléctricas.

¡GUARDE ESTAS INSTRUCCIONES Y

PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS

Y

PROPIETARIOS DE ESTA HERRAMIENTA!

DESCRIPCIÓN FUNCIONAL

NOTA:

La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica.

NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual.

Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica.

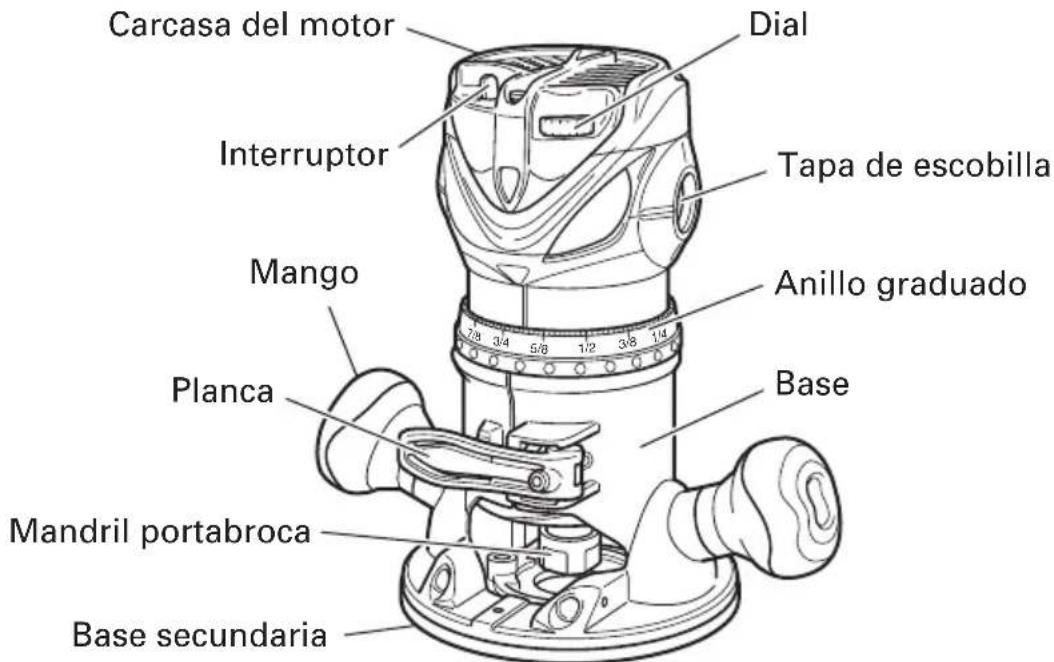

NOMENCLATURA

Carcasa del motor Dial Interruptor Tapa de escobilla Mango Anillo graduado Planca Base Mandril portabroca Base secundaria

Fig. 1

SPECIFICATIONS

Modelo M12VC M12SC
Motor Motor conmutador en serie monofásico
Fuente de alimentación	120V CA, 60 Hz, monofásica
Capacidad de pinza	1/2" (12,7 mm), 1/4" (6,35 mm)
Currient 11 A
Velocidad de marcha en vacío	8000/min – 24000/min	24000/min
Peso (con cordón) 7,3 lbs (3,3 kg)

MONTAJE Y OPERACIÓN

APLICACIONES

○Trabajos en madera centrados en ranuración y biselado.

Por ejemplo, ranuración con biselado, corte, copia, grabado, corte con plantilla, combinaciones, y otros.

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.

1. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.

1. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible.

Si un cable esta dañado deberá reemplazar o repararse.

1. Comprobación del tomacorriente

Si el enchufe del cable de alimentación queda flojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualificado para que realice las reparaciones adecuadas.

Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.

1. Confirme las condiciones del medio ambiente

Condirme que el lugar de trabajo esté en las condiciones apropiadas de acuerdo con las precauciones descritas.

INSTALACIÓN Y EXTRACCIÓN DE LAS BROCAS

ADVERTENCIA:

Asegúrese de desconectar (OFF) el interruptor y de desenchufar la clavija del tomacorriente para evitar serios contratiempos.

1. Instalación de las brocas

(1) Retire la carcasa del motor de la base, de la siguiente manera.

(a) Abra la palanca. (Fig. 2)

(b) Gire la carcasa del motor en el sentido contrario a las agujas del reloj mientras sujeta la base.

(c) Gírela hasta que el pasador de la base se desenganche de la ranura existente en la carcasa del motor. Levante la carcasa del motor hasta liberarla de la base.

(2) Limpie e inserte el mango de la broca en el mandril portabroca hasta al fondo y seguidamente, hágalo retroceder aproximadamente 1/16" (aprox 2 mm).

(3) Con la broca insertada y la llave de 16 mm sujetando el eje del inducido, utilice la llave de 23 mm para apretar firmemente el mandril portabroca en el sentido de las agujas del reloj (visto desde la parte inferior de la fresadora). (Fig. 3)

(4) Cuando se utiliza la broca de mango de 1/4", reemplace el mandril portabroca equipado con una de las brocas de mango de 1/4" suministradas como accesorio estándar.

PRECAUCIÓN:

- Asegúrese de que el mandril portabroca esté firmemente insertado después de insertar una broca. De lo contrario, se podrían producir daños en el mandril portabroca.

2. Extracción de brocas

Para extraer las brocas, invierta los pasos de instalación.

Carcasa del motor Base Palanca

Fig. 2

Llave de 23mm Afloje Broca Mandril portabroca Apriete Llave de 16mm

Fig. 3

INSTALACIÓN DE LA CARCASA DEL MOTOR

ADVERTENCIA:

Asegúrese de desconectar (OFF) el interruptor y de desenchufar la clavija del tomacorriente para evitar serios contratiempos.

1. Instalación de la carcasa del motor

(1) Abra la palanca.
(2) Mientras sostiene la base, inserte la carcasa del motor en la base alineando el pasador con la ranura de la base.
(3) Confirme que el pasador y la ranura estén alineados. Gire la carcasa del motor en la base, en el sentido de las agujas del reloj.
(4) Cierre la palanca de bloqueo.

Carcasa del motor Pasador Tuerca de perilla Ranura Palanca Base

Fig. 4

PRECAUCIÓN:

Procure fijar la palanca de bloqueo sin usar una fuerza excesiva. La aplicación de una fuerza excesiva producirá daños a la base. No deje que la carcasa del motor se mueva en la base mientras se fija la palanca. Para ajustar la fuerza de fijación de la palanca, abra ésta y gire la tuerca de perilla en pequeños incrementos. La palanca se aprieta al girar la tuerca de perilla en el sentido de las agujas del reloj, y se afloja girándola en sentido contrario.

CÓMO USAR LA FRESADORA

ADVERTENCIA:

Asegúrese de desconectar (OFF) el interruptor y de desenchufar la clavija del tomacorriente para evitar serios contratiempos.

1. Ajuste de la profundidad de corte

(1) Coloque la herramienta sobre una superficie de madera plana.
(2) Abra la palanca y gire la carcasa del motor hasta que la broca haga un contacto ligero con la superficie plana. (Fig. 5)
(3) Fije la palanca hasta el punto en que se escucha un chasquido. (Fig. 6)

NOTA:

La carcasa del motor se puede asegurar temporalmente fijando la palanca (la carcasa del motor no se desliza hacia abajo por su propio peso).

Si la carcasa del motor se deslizara hacia abajo, realice los ajustes apretando la tuerca de perilla.

La palanca se aprieta al girar la tuerca de perilla en el sentido de las agujas del reloj, y se afloja girándola en sentido contrario.

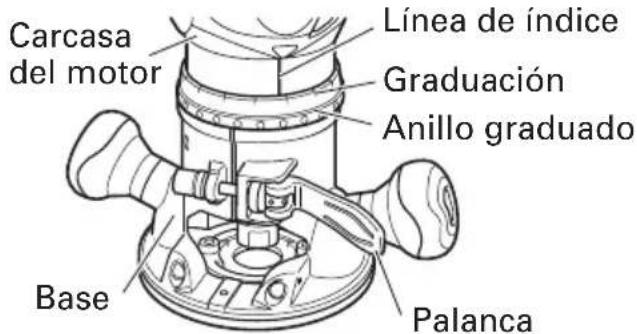

Carcasa del motor Base Línea de índice Graduación Anillo graduado Palanca

Fig. 5

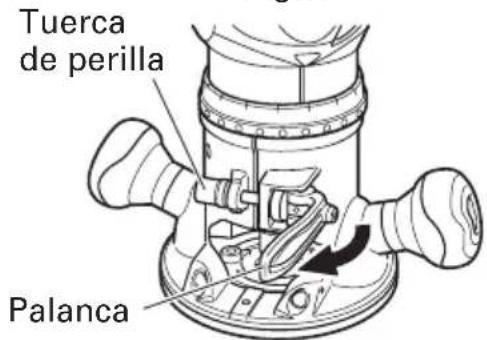

Tuerca de perilla Palanca

Fig. 6

(4) Sujetando ligeramente la base, gire la carcasa del motor en el sentido de las agujas del reloj hasta que la línea de índice de la carcasa del motor quede frente a la profundidad deseada indicada en el anillo graduado. (Fig. 5)

(5) Cierre firmemente la palanca.

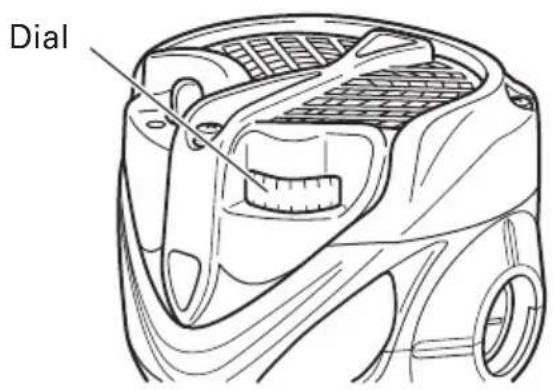

1. Ajuste de la velocidad de rotación (Modelo M12VC solamente) El modelo M12VC dispone de un sistema de control electrónico que permite los cambios progresivos de rpm. Tal como se puede observar en la Fig. 7, la posición "1" del cuadrante es para la velocidad mínima, y la posición "6", par ala velocidad máxima.

2. Centrado del adaptador de guía de la plantilla

Dial

Fig. 7

ADVERTENCIA: Asegúrese de desconectar (OFF) el interruptor y de desenchufar la clavija del tomacorriente para evitar serios contratiempos.

(1) Afloje los 2 tornillos del adaptador de guía de la plantilla hasta que ceda el adaptador de guía de la plantilla. (Fig. 8)
(2) Inserte el calibrador de centrado a través del orificio del adaptador de la guía de la plantilla y en el mandril portabroca. (Fig. 9)
(3) Apriete el mandril portabroca con la mano.
(4) Apriete la palanca. (Esto permite alinear el centro del adaptador de guía de la plantilla).
(5) Apriete los tornillos del adaptador de guía de la plantilla, y extraiga el calibrador de centrado.
4. Cómo guiar la fresadora
(1) Guía de plantilla (M12VC, M12SC: Accesorio opcional)

Utilice la guía de plantilla cuando se emplee una plantilla para producir un gran número de productos de forma idéntica. (Fig. 10)

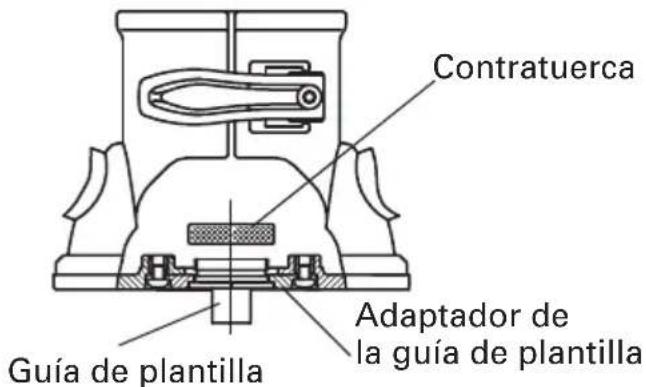

Tal como se muestra en la Fig. 11, instale insertando la guía de plantilla en el orificio central del adaptador de guía de la plantilla y asegúrela en su lugar con la contratuerca.

Una plantilla es un molde de perfil hecho de madera contrachapada o madera delgada. Al hacer una plantilla, preste especial atención a los puntos descritos abajo e ilustrados en la Fig. 12.

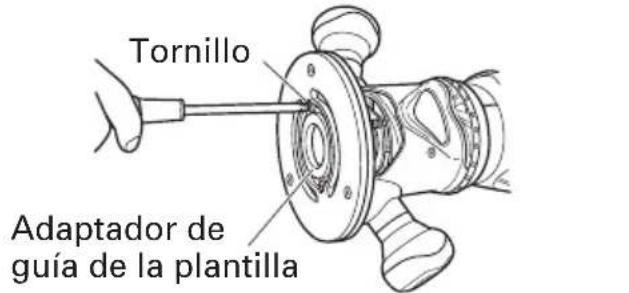

Tornillo Adaptador de guía de la plantilla

Fig. 8

Calibrador de centrado Adaptador de guía de la plantilla Tornillo Mandril portabroca Palanca

Fig. 9

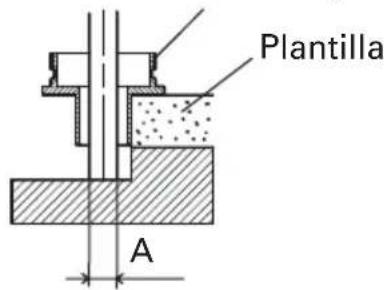

Plantilla

Fig. 10

Cuando se utiliza la fresadora a lo largo del plano interior de la plantilla, las dimensiones del producto acabado serán menores que las de la plantilla en una cantidad igual a la dimensión "A", la diferencia entre el radio de la guía de la plantilla y el radio de la broca. Lo inverso sucede cuando se utiliza la fresadora a lo largo del exterior de la plantilla.

Asegure la plantilla a la pieza de trabajo. Haga avanzar la fresadora de manera que la guía de la plantilla se mueva a lo largo de la plantilla, como se muestra en la Fig. 12.

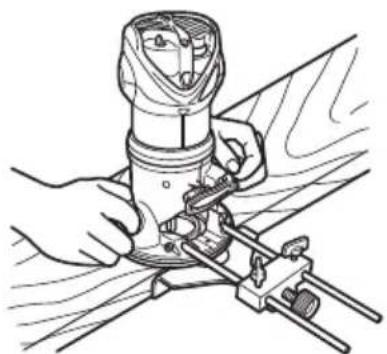

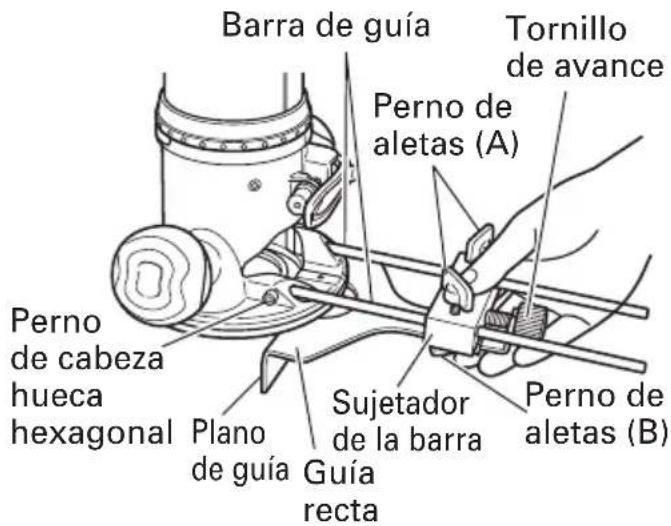

(2) Guía recta (accesorio opcional)

Utilice una guía recta para biselar y cortar ranuras a lo largo de la parte lateral de los materiales.

① Inserte la barra de guía en el orificio del sujetador de la barra y, a continuación, apriete ligeramente los 2 pernos de aletas (A) de la parte superior de dicho sujetador.
② Inserte la barra de guía en el orificio de la base y, a continuación, apriete firmemente los 2 tornillos de cabeza hueca hexagonal (accesorios estándar).
③ Utilice el tornillo de alimentación para realizar ajustes precisos de las dimensiones entre la broca y la superficie de la guía y, a continuación, apriete firmemente los 2 pernos de aletas (A) de la parte superior del sujetador de la barra y el perno de aletas (B) de fijación de la guía recta. (Fig. 13)
④Como se muestra en la Fig. 14, asegure firmemente la parte inferior de la base a la superficie procesada de los materiales. Haga avanzar la fresadora mientras mantiene el plano de la guía sobre la superficie de los materiales.

1. Corte

Contratuerca Guía de plantilla Adaptador de la guía de plantilla

Fig. 11

Guía de la plantilla

Plantilla A

Fig. 12

Barra de guía Tornillo de avance Perno de aletas (A) Perno de cabeza hueca hexagonal Plano de guía Sujetador de la barra Guía recta Perno de aletas (B)

Fig. 13

●Utilice protectores para los ojos mientras opera la herramienta.
●Mientras opera la herramienta, mantenga sus manos, cara y otras partes del cuerpo alejados de las brocas y otras piezas de rotación.

(1) Al conectar la alimentación, la broca debe estar separada de los materiales que se van a cortar. (Fig. 15)
(2) Luego encienda la herramienta y espere hasta que la broca alcance la velocidad total.
(3) La broca gira en el sentido de las agujas del reloj (dirección de la flecha indicada en la base). Para una máxima efectividad de corte, observe las direcciones de avance mostradas en la Fig. 16.

Separar

Fig. 15

Avance de la fresadora Avance de la fresadora Pieza de Trabajo Rotación de la broca

Fig. 16

NOTA:

- Mover la herramienta hacia adelante a una velocidad excesiva podrá producir una calidad de corte deficiente, o daños en la broca o el motor. Mover la herramienta hacia adelante a una velocidad muy lenta podrá quemar e indentar el corte.

La velocidad de avance apropiada del tamaño de la broca, de la clase de pieza de trabajo y de la profundidad de corte.

Antes de empezar a trabajar en la pieza de trabajo real, se recomienda realizar un corte de prueba sobre un trozo de madera que no necesite.

Esto le permitirá saber con exactitud cómo se realizará el corte y verificar también las dimensiones.

Las anormalidades y las sobrecargas harán que se active el protector de sobrecarga, y la operación se parará. Quite la carga inmediatamente, desconecte la alimentación, y vuélyala a conectar. Entonces se restablecerá la velocidad de rotación normal.
- No utilice un generador de energía como fuente de alimentación. La velocidad de rotación podría fluctuar.
- Cuando se utiliza una guía recta, asegúrese de instalarla sobre el lado derecho de la dirección de avance. Esto le ayudará a mantenerla a ras con el lateral de la pieza de trabajo.

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA:

Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de OFF la alimentación y de desenchufar el cable de alimentación del tomacorriente.

1. Inspección de los tornillos

Inspeccione regularmente todos los tornillos y asegúrese de que estén completamente apretados. Si hay algún tornillo flojo, apriételo inmediatamente.

ADVERTENCIA:

La utilización de este fresadora con tornillos flojos es extremadamente peligroso.

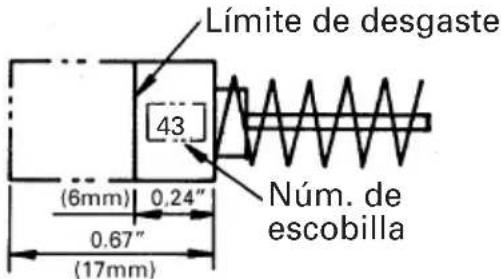

1. Inspección de la escobillas (Fig. 17)

El motor utiliza escobillas de carbón, que son piezas fungibles. Reemplace las escobillas por otras nuevas cuando se hayan desgastado hasta su límite. Mantenga siempre limpias las escobillas para asegurar que se deslicen libremente dentro de los portaescobillas.

Límite de desgaste 43 (6mm) 0,24" 0,67" (17mm) Núm. de escobilla

Fig. 17

PRECAUCIÓN: La utilización de esa ranuradora con escobillas desgastadas más allá del límite dañará el motor.

NOTA: Utilice las escobillas HITACHI Núm. 43 indicadas en la Fig. 17.

1. Reemplazo de las escobillas

Quite la tapa de la escobilla (Fig. 18) con un destornillador de punta plana. La escobilla podrá extraerse fácilmente.

1. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI.

1. Lista de repuestos

Tapa de escobilla Tornillo de cabeza ranurada

Fig. 18

PRECAUTION: La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Reparaciones Autorizado por Hitachi.

Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Reparaciones Autorizado por Hitachi para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

6. Lista de repuestos

A: N°. ítem
B: N°. codigo
C: N°. usado
D: Observaciones

PRECAUTION: La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi.

Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de Hitachi para solicitar la reparación o cualquier otro tipo de mantenimiento.

En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES:

Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos.

Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso.

ACCESORIOS

ADVERTENCIA:

SIEMPRE utilice únicamente repuestos y accesorios autorizados por HITACHI. NO utilice NUNCA repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con HITACHI. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.

NOTA:

Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI.

ACCESORIOS ESTÁNDAR

1. Modelo M12VC, M12SC

(1) Mandril portabroca de 1/4" (N° de código 323-293)
(2) Adaptador de guía de plantilla (se fija a la fresadora) (N° de código 323-272)
(3) Calibrador de centrado (N° de código 323-296)
(4) Llave de 16 mm (N° de código 323-294)
(5) Llave de 23 mm (N° de código 323-295)

1. Modelo KM12VC, KM12SC

(1) 1/4" Mandril portabroca (N° de código 323-293)
(2) Adaptador de guía de plantilla (se fija a la fresadora) (N° de código 323-272)
(3) Calibrador de centrado (N° de código 323-296)
(4) Llave de 16 mm (N° de código 323-294)
(5) Llave de 23 mm (N° de código 323-295)
(6) Base secundaria del orificio grande (N° de código 323-297)
(7) Guía de plantilla (Véase Fig. 19)
(8) Contratuerca (N° de código 323-305)
(9) Cubierta de virutas (N° de código 323-292)
(10)Caja (N° de código 323-358)

A B C

Code No.	A	B	C
323-298	1/4"(6,5 mm)	5/16"(8 mm) (4 mm)	5/32"
323-299	9/32"(7 mm)	3/8"(9,5 mm) (8 mm)	5/16"
323-300	11/32"(8,7 mm)	7/16"(11,1 mm)	5/32"(4 mm)
323-301	13/32"(10,3 mm)	1/2"(12,7 mm)	5/16"(8 mm)
323-302	17/32"(13,5 mm)	5/8"(16 mm)	9/16"(4,3 mm)
323-303	21/32"(16,6 mm)	3/4"(19,1 mm)	9/16"(14,3 mm)
323-304	5/8"(16 mm)	51/64"(20,2 mm)	9/16"(14,3 mm)

Fig. 19

ACCESORIOS OPCIONALES ...... de venta por separado

(1) Juego de guía recta (N° de código 323-342)

①Sujetador de barra (N° de código 323-343)
②Tornillo de avance (N° de código 956-793)
③Perno de aletas (N° de código 301-806)
④Barra de guía (N° de código 323-345)
⑤Guía recta (N° de código 323-344)

(2) Juego de colector de polvo (N° de código 323-346)

NOTA:

Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.

M12VC, M12SC

A	B	C	D	A	B	C	D
1	307-365 3	M4 × 15		40	323-263 2	M6 × 40
2	307-081 3	M4 × 12		41	323-261 2
3	323-267 1			42	323-262 2
4	323-266 1			43	———	1
5	———	2	M4 × 16	44	———	1
6	937-631 1			45	323-265 1
7	317-333 1	M4 × 6		46	949-332 3	M5 × 12
8	938-051 1	D10.1		47	323-272 1
9	500-399Z			48	949-234 2	M5 × 6
10	959-141 1			49	323-270 1	“50-52”
11	938-307 1			50	959-148 1
12	981-373 2			51	982-454 1
13	307-081 2	M4 × 12		52	938-477 1
14	1 323-273 1	M12VC		53	323-268 1
14	2 323-307 1	M12SC		54	323-269 1
15	323-274 1			55	306-024 1
16	955-509 1			56	323-271 1
17	980-063 1			57	———	1	“37-46, 49-56”
18	935-829 2			501	323-293 1	1/4”
19	999-043 2			502	323-296 1
20	957-051 2			503	944-459 1	5MM
21	938-477 2	M5 × 8		504	949-818 1	M5 × 10
22	323-256 1	“20, 21”		505	323-294 1	16MM
23	930-706 2			506	323-295 1	23MM
24	———	1
25	———	1
26	307-093 1
27	608-VVM 1	608VVC2PS2L
28	930-703 2
29	340-595D 1	120V “28”
30	943-430 2	M5 × 60
31	360-668U	1	120V “27, 33”
32	323-255 1
33	600-4VV 1	6004VVCMPS2L
34	323-257 1
35	323-258 1
36	———	1 1/2”
37	323-260 1
38	323-264 1
39	323-259 1

Alogunos polvos creados por el lijado mecámico, el aserrado, el esmerilado, el taladrado y otras actividades de construcción contienen sustancias químicas conocidas [por le Estado de California] como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:

• El plomo de las pinturas a base de plomo,
• El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y
• El arsénico y el cromo de la madera tratada químicamente.

El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposición a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscares para el polvo especialmente diseñados para eliminar las partículas minúsculas.

Issued by

Hitachi Koki Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome,
