MANUAL DE USUARIO NR3675DD METABO
¡La utilización inadecuada e insegura de este clavador puede resultar en lesiones serias o en la muerte!
Este manual contiene información importante sobre la seguridad del producto.
Lea y entienda este manual antes de utilizar el martillo neumático.
La herramienta no deberá utilizarse sin haber leído previamente este manual.
Este manual debe ser guardado en un lugar seguro.
IMPORTANT INFORMATION

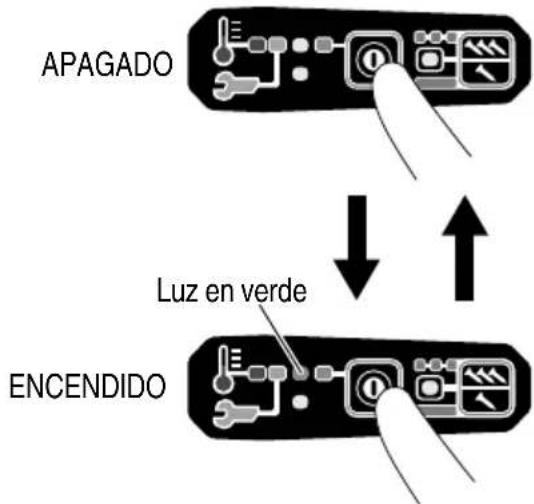

i n1) Power switch ON

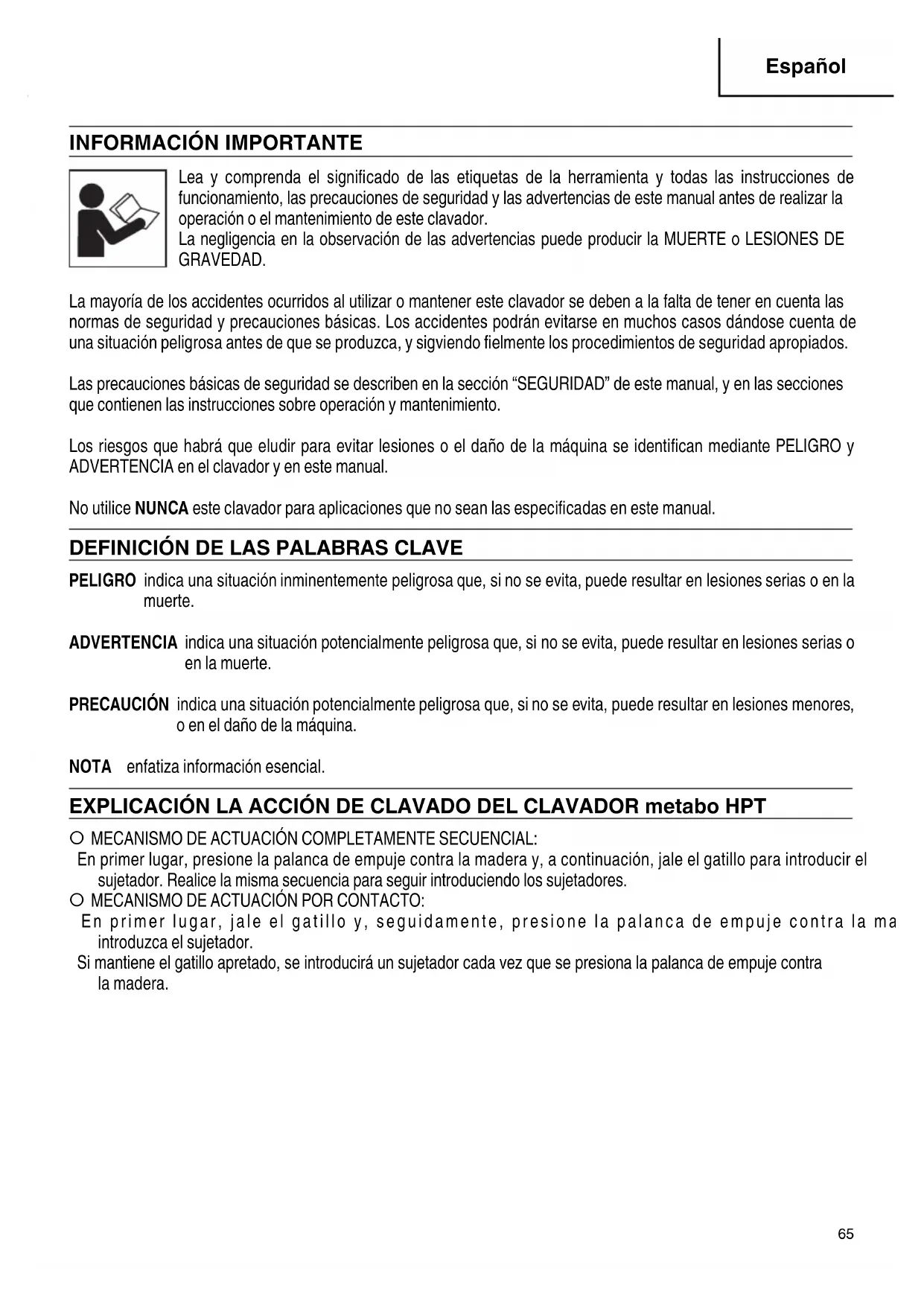

INFORMACIÓN IMPORTANTE

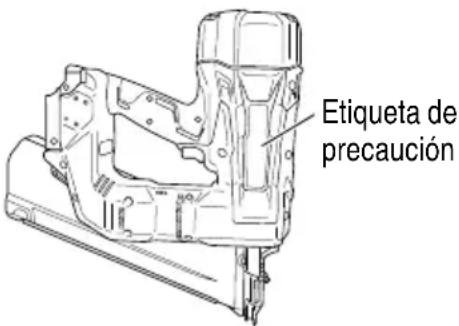

Lea y comprenda el significado de las etiquetas de la herramienta y todas las instrucciones de funcionamiento, las precauciones de seguridad y las advertencias de este manual antes de realizar la operación o el mantenimiento de este clavador.
La negligencia en la observación de las advertencias puede producir la MUERTE o LESIONES DE GRAVEDAD.
La mayoría de los accidentes ocurridos al utilizar o mantener este clavador se deben a la falta de tener en cuenta las normas de seguridad y precauciones básicas. Los accidentes podrán evitarse en muchos casos dándose cuenta de una situación peligrosa antes de que se produzca, y sigviendo fielmente los procedimientos de seguridad apropiados.
Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este manual, y en las secciones que contienen las instrucciones sobre operación y mantenimiento.
Los riesgos que habrá que eludir para evitar lesiones o el daño de la máquina se identifican mediante PELIGRO y ADVERTENCIA en el clavador y en este manual.
No utilice NUNCA este clavador para aplicaciones que no sean las especificadas en este manual.
DEFINICIÓN DE LAS PALABRAS CLAVE
PELIGRO indica una situación inminentemente peligrosa que, si no se evita, puede resultar en lesiones serias o en la muerte.
ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones serias o en la muerte.
PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones menores, o en el daño de la máquina.
NOTA enfatiza información esencial.
EXPLICACIÓN LA ACCIÓN DE CLAVADO DEL CLAVADOR metabo HPT
O MECANISMO DE ACTUACIÓN COMPLETAMENTE SECUENCIAL:

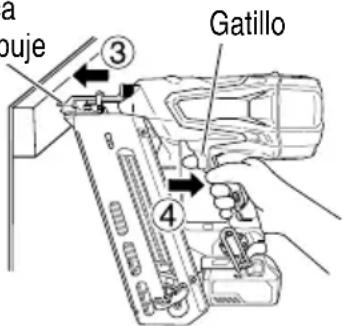

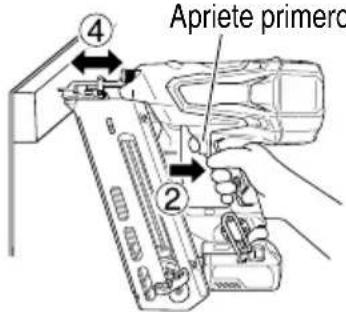

En primer lugar, presione la palanca de empuje contra la madera y, a continuación, jale el gatillo para introducir el sujetador. Realice la misma secuencia para seguir introduciendo los sujetadores.
O MECANISMO DE ACTUACIÓN POR CONTACTO:
En primer lugar, jale el gatillo y, seguidamente, presione la palanca de empuje contra la ma introduzca el sujetador.
Si mantiene el gatillo apretado, se introducirá un sujetador cada vez que se presiona la palanca de empuje contra la madera.
SEGURIDAD
ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA
ADVERTENCIA
Lea todas las instrucciones y todas las advertencias de seguridad.
Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.
Guarde todas las advertencias e instrucciones para futura referencia.
El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).
1) Seguridad en el área de trabajo
a) Mantenga la zona de trabajo limpia y bien iluminada.
Las zonas desordenadas o oscuras pueden provocar accidentes.
b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo.
Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo.
c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica.
Las distracciones pueden hacer que pierda el control.
2) Seguridad eléctrica
a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente.
No modifi que el enchufe.
No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.
Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica.
b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos.
Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.
c) No exponga las herramientas eléctricas a la lluvia o a la humedad.
La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.
d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla.
Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles.
Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre.
La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.
f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD).
El uso de un RCD reduce el riesgo de descarga eléctrica.
3) Seguridad personal
a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica.
No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.
La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.
b) Utilice un equipo de protección. Utilice siempre una protección ocular.
El equipo de protección como máscara | polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.
c) Evite un inicio involuntario. Asegúrese de que el interruptor está en "off" antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.
El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.
SEGURIDAD — Continuación
d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.
Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.
e) No se extralimite. Mantenga un equilibrio adecuado en todo momento.
Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.
f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.
La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.
g) Si se proporcionan dispositivos para la conexión de extra instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente.
La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.
4) Utilización y mantenimiento de las herramientas eléctricas
a) No fuerce la herramienta la herramienta eléctrica correcta para su aplicación.
La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.
b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.
Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.
c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta.
Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.
d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.
Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.
e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas.
Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.
Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.
f) Mantenga las herramientas de corte afiladas y limpias.
Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son
g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.
La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.
5)cUtilización yuctuidado de las herramientas a pilas
a) Recargue sólo con el cargador especificado por el fabricante.
Un cargador que es apto para un tipo de paquete de pilas podría crear un riesgo de incendio cuando se utiliza con otro paquete de pilas.
b) Utilice herramientas eléctricas sólo con paquetes de pilas específicamente diseñados.
La utilización de otros paquetes de pilas podría crear riesgo de daños e incendio.
c) Cuando no se utilice el paquete de pilas, manténgalo alejado de otros objetos metálicos como clips, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro.
Si se acortan los terminales de las pilas podrían producirse quemaduras o incendios.
d) Bajos condiciones abusivas, podría expulsarse líquido de la pila; evite todo contacto. En caso de que se produzca contacto accidentalmente, enjuague con agua. Si entra líquido en los ojos, busque ayuda médica.
SEGURIDAD — Continuación
El líquido expulsado de la pila podría causar irritación o quemaduras.
6) Revisión
a) Lleve su herramienta a que la revise un experto cualifi cado que utilice sólo piezas de repuesto idénticas.
Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.
- ADVERTENCIA -
Para disminuir el riesgo de lesiones, el usuario debe leer el manual de instrucciones.
ADVERTENCIAS DE SEGURIDAD DE LA CLAVADORA
ADVERTENCIA
- Siempre asuma que la herramienta contiene clavos. Una manipulación descuidada de la clavadora puede resultar en el lanzamiento inesperado de clavos y lesiones personales.
- No apunte con la herramienta hacia usted mismo ni a nadie que se encuentre cerca. Un disparo inesperado provocará una descarga de la clavadora y lesiones.
-
No accione la herramienta a menos que esté fi rmemente colocada contra la pieza de trabajo. Si la herramienta no está en contacto con la pieza de trabajo, el clavo podría desviarse de su objetivo.
-
Desconecte la herramienta d suministro eléctrico cuando se atasque un clavo en herramienta. Al extraer un clavo atascado, la clavadora se puede activar accidentalmente si está enchufada.

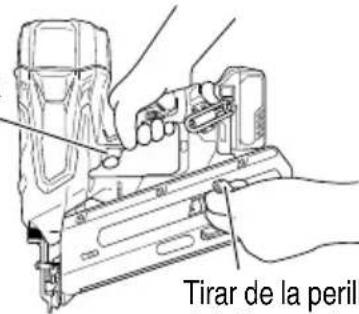

- Tenga cuidado al extraer un clavo atascado. El mecanismo puede estar sometido a compresión y el clavo puede descargarse por la fuerza cuando se intenta liberar una situación de atasco.
No utilice esta clavadora para fijar cables eléctricos. No está diseñada para la instalación de cables eléctricos y puede dañar el aislamiento de los cables eléctricos, causando de ese modo descargas eléctricas o peligro de incendios.
SEGURIDAD — Continuación
INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA UTILIZACIÓN DEL CLAVADOR
LEA TODAS LAS INSTRUCCIONES
⚠️ PELIGRO
1. LOS OPERADORES Y DEMÁS PERSONAS QUE SE ENCUENTREN EN EL ÁREA DE TRABAJO DEBEN USAR GAFAS PROTECTORAS CON BLINDAJES LATERALES.
Antes de utilizar el clavador, utilice siempre gafas protectoras con blindajes laterales, y asegúrese de que también sea utilizada por todas las personas que se encuentren en el área de trabajo. Las gafas protectoras deberán estar de acuerdo con los requisitos del Instituto de Normas Nacionales Americanas, ANSI Z87.1 y proporcionar protección contra las partículas despedidas desde la parte frontal y posterior.
El empresario deberá hacer que el operador del clavador y demás personas que se encuentren en el área de trabajo utilicen en todo momento gafas protectoras.
ADVERTENCIA
2. NO DIRIJA NUNCA LA HERRAMIENTA HACIA SÍ MISMO O HACIA OTRAS PERSONAS DEL ÁREA DE TRABAJO.
Piense siempre que el clavador puede tener clavos cargados.
No dirija nunca el clavador hacia sí mismo o hacia otras personas, independientemente de que contenga o no clavos.
Si utilizase los clavos incorrectamente, podrían producirse lesiones serias.
No juegue nunca con el clavador.
Trate el clavador como herramienta de trabajo.
3. PARA EVITAR UN DISPARO ACCIDENTAL, MANTENGA SUS DEMOS ALEJADOS DEL DISPARADOR CUANDO NO SE ESTÁN METIENDO LOS SUJETADORES.
No transporte nunca el clavador con el dedo en el gatillo, porque podría lanzar un clavo y lesionarse usted mismo o a otra persona.
Transporte siempre el clavador por la empuñadura.
4. ES IMPORTANTE LA ELECCIÓN DE MÉTODO DE ACTIVACIÓN.
Lea y comprenda la sección titulada "Métodos de operación". (páginas 89 – 90)
5. UTILICE SIEMPRE PROTECTORES PARA LOS OÍDOS Y LA CABEZA.
Utilice siempre protectores para los oídos contra el ruido fuerte.
Utilice siempre un protector para la cabeza contra los objetos que puedan salir disparados.
6. UTILIZAR DENTRO DE LOS LÍMITES DE TEMPERATURA ADECUADOS.
El entorno operativo para este dispositivo es de 32°F (0°C) a 104°F (40°C), por lo que debe utilizarlo dentro de este rango de temperatura.
El dispositivo puede fallar por debajo de 32°F (0°C) y por encima de 104°F (40°C).

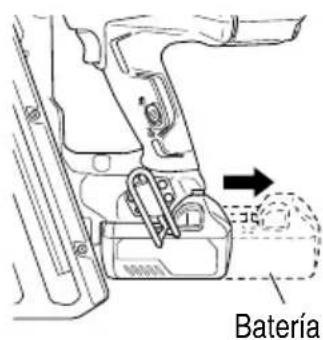

7. GUARDE ADECUADAMENTE EL CLAVADOR Y EXTRAIGA LA BATERÍA.

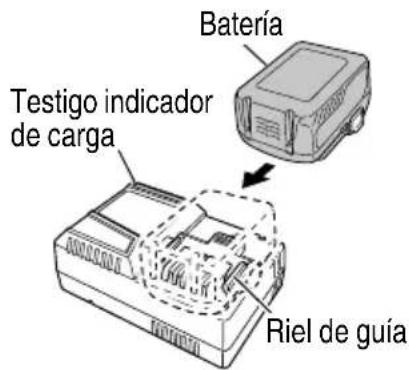

Cuando no vaya a utilizar el clavador, la batería y el cargador se deben guardar en un lugar seco. Manténgalo alejado de los niños. Cierre con llave el lugar de almacenamiento.
8. MANTENGA EL ÁREA DE TRABAJO LIMPIA.
Las áreas desordenadas pueden provocar lesiones. Limpie bien el área de trabajo, apartando herramientas innecesarias, residuos, muebles, etc.
9. MANTENGA A LOS VISITANTES ALEJADOS.
No permita que los visitantes toquen el clavador.
Todos los visitantes deberán permanecer alejados del área de trabajo.
SEGURIDAD — Continuación
No utilice ropa floja ni joyas, ya que podrían pillarse en las partes móviles.
Para trabajar en exteriores se recomienda utilizar guantes de goma y calzado no deslizable.
Si tiene el pelo largo, utilice recogérselo.

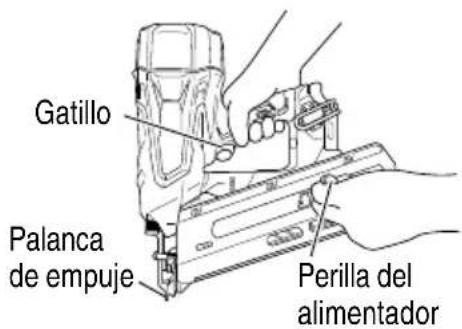

11. COMPRUEBE LA PALANCA DE EMPUJE ANTES DE LA UTILIZACIÓN.
Cerciórese de que la palanca de empuje funcione adecuadamente. (La palanca de empuje puede denominarse "Seguridad".) No utilice nunca el clavador a menos que la palanca de empuje funcione adecuadamente, ya que de lo contrario el clavador podría disparar inesperadamente un clavo. No cambie ni quite la palanca de empuje.
12. MANTENGA TODOS LOS TORNILLOS Y CUBIERTAS BIEN APRETADAS EN SU LUGAR.
Mantenga todos los tornillos y cubiertas firmemente apretados. Compruebe periódicamente su condición.
No utilice nunca el clavador si hay piezas perdidas o dañadas.

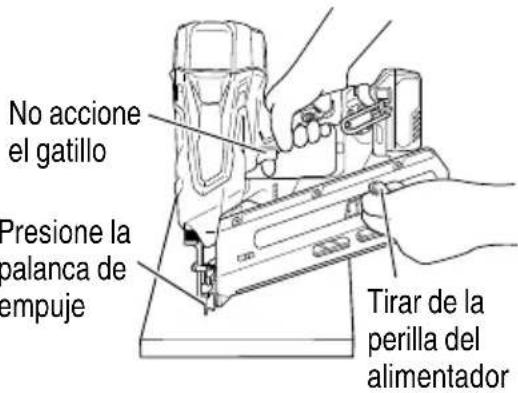

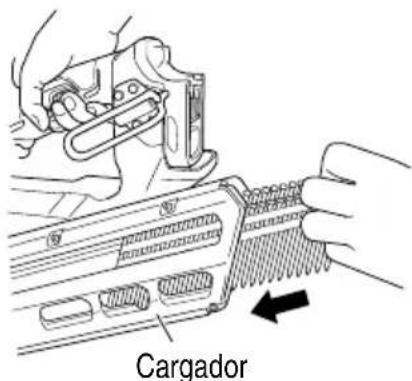

13. NO CARGUE CLAVOS CON EL GATILLO O LA PALANCA DE EMPUJE PRESIONADA.
Al cargar los clavos en la Clavadora,
1) no apriete el gatillo;
2) no presione la palanca de empuje; ni
3) mantenga el clavador apuntado hacia abajo.
14. MANTENGA EL ROSTRO, LAS MANOS Y PIES ALEJADOS DEL CABEZAL DE DISPARO MIENTRAS LO ESTÉ UTILIZANDO.
No coloque el rostro, las manos ni pies a una distancia inferior a 8 pulgadas (200 mm) del cabezal de disparo.
Si la pieza de trabajo desvía los clavos o si éstos salen del punto de introducción puede sufrir lesiones serias.
15. COLOQUE EL CLAVADOR ADECUADAMENTE SOBRE LA PIEZA DE TRABAJO.
No clave un clavo sobre otro, ni con el clavador con un ángulo demasiado agudo, ya que los clavos podrían rebotar y herir a alguien.

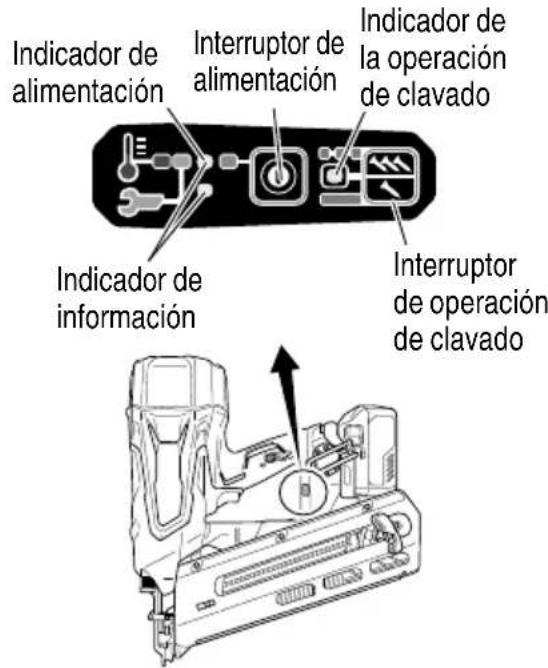

16. ANTES DE EMPEZAR A TRABAJAR, VERIFIQUE EL DISPOSITIVO DE CONMUTACIÓN PARA LA OPERACIÓN DE SUJECIÓN.
Este clavador metabo HPT incluye un dispositivo de conmutación para la operación de sujeción.
Antes de empezar a trabajar, verifique el ajuste del dispositivo de conmutación para la operación de clavado.
Si el dispositivo de conmutación para la operación de clavado no está debidamente ajustado, el clavador no funcionará correctamente.
17. TENGA CUIDADO CON EL DOBLE DISPARO DEBIDO AL CULATEO.
Si ha para daede empuje yueve a entrar en contacto accidentalmente con la pieza de trabajo, producirá un culateo, y saldrá disparado un clavo inesperado.
Para evitar este doble disparo;
○ Operación intermitente (disparo con el gatillo)
1) Ajuste el mecanismo de conmutación a MECANISMO DE ACTUACIÓN COMPLETAMENTE SECUENCIAL.
2) Jale el gatillo rápida y firmemente.
○ Operación continua (disparo con la palanca de empuje)
1) No presione el clavador contra la madera con una fuerza excesiva.
2) Después de efectuar la sujeción, retire el clavador de la madera para evitar la reculada.
18. NO CLAVE EN PANELES FINOS, NI CERCA DE LAS ESQUINAS NI LOS BORDES DE LA PIEZA DE TRABAJO.
Los clavos podrían atravesar la pieza de trabajo y herir a alguien.
19. TENGA CUIDADO CON LOS CLAVOS LUEGO DE INSERTARLOS.
Las cabezas de los clavos sobresalen de la superficie porque son clavos de duplex cabeza.
20. NO UTILICE LOS CLAVOS EN OTRO MATERIAL QUE NO SEA MADERA.
Si utiliza los clavos en materiales du metal, los clavos pueden rebotar y causar lesiones.
21. NO CLAVE NUNCA CLAVOS DESDE AMBOS LADOS DE UNA PARED AL MISMO TIEMPO.
Los clavos podrían traspasar el panel y lesionar a la persona que se encuentra en el lado opuesto.
22. COMPRUEBE SI HAY CABLES ACTIVOS.
Evite el riesgo de descargas eléctricas comprobando si hay cables activos escondidos en paredes, suelos, o techos. Abra el disyuntor para asegurarse de que no queden cables activos.
23. NO SE EXTRALIMITE.
Mantenga en todo momento un buen equilibrio.
SEGURIDAD — Continuación
- NO UTILICE NUNCA UN CLAVADOR DEFECTUOSO O QUE FUNCIONE INCORRECTAMENTE.
Si el clavador parece funcionar anormalmente, si produce ruidos extraños, etc., deje de utilizarlo inmediatamente y solicite su reparación a un centro de servicio autorizado por metabo HPT.
- QUITE TODOS LOS SUJETADORES RESTANTES Y LA BATERÍA DE LA CLAVADORA CUANDO:
1) realice trabajos de mantenimiento e inspección,
2) control del buen funcionamiento de la palanca de empuje y del gatillo;
3) tenga que desatascarlo,
4) no vaya a utilizarlo,
5) abandone el área de trabajo,
6) lo traslade a otro lugar, y
7) vaya a entregárselo a otra persona.
No intente nunca desatascar ni reparar el clavador sin haber quitado la batería y todos los mecanismos de cierre del clavador.
No deje nunca el clavador desatendido, porque personas no familiarizadas con él podrían utilizarlo y sufrir lesiones.
- EXTRAIGA LA BATERÍA DEL CLAVADOR CUANDO:
1) cargue los sujetadores,
2) gire el ajustador.
27. PERMANEZCA ALERTA.
Tenga en cuenta lo que esté haciendo. Utilice el sentido común.
No utilice el clavador cuando esté cansado.
No utilice nunca el clavador si se encuentra bajo la infl uencia del alcohol, drogas, o medicinas que le produzcan somnolencia.
- MANEJE CORRECTAMENTE EL CLAVADOR.
Maneje el clavador de acuerdo con las instrucciones de este manual.
No permita nunca que los niños, personas no familiarizadas o no autorizadas, toquen el clavador.
-
NO UTILICE NUNCA EL CLAVADOR PARA APLICACIONES QUE NO SEAN LAS ESPECIFICADAS EN ESTE MANUAL.
-
MANEJE EL CLAVADOR CON CUIDADO.
No deje caer la Clavadora ni la golpee contra superfi cies duras; no arañe ni grabe signos en la Clavadora. Maneje la Clavadora con cuidado.
- MANTENGA EL CLAVADOR CON CUIDADO.
Mantenga el clavador limpio y lubricado para que rinda al máximo y con la mayor seguridad.
- UTILICE SOLAMENTE LAS PIEZAS, ACCESORIOS, Y CLAVOS QUE SUMINISTRE O RECOMIENDE metabo HPT.
Las piezas, accesorios, o clavos no autorizados pueden anular la garantía y provocar el mal funcionamiento, lo que podría resultar en lesiones.
El clavador solamente deberá ser reparado por metabo HPT, un distribuidor, o el empresario.
- NO MODIFIQUE NI ALTERE NUNCA EL CLAVADOR.
Si lo hicese podría funcionar mal y provocar lesiones.
- NUNCA acerque imanes (o dispositivos magnéticos similares) a la clava de la clavadora tiene un sensor magnético en su interior.
Hacerlo provocará un fallo o riesgo de lesiones físicas por fallos de funcionamiento.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL CARGADOR DE BATERÍAS
ADVERTENCIA
La utilización inadecuada del cargador de baterías puede resultar en lesiones serias o en la Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación:
LEA TODAS LAS INSTRUCCIONES
- Este manual contiene importantes instrucciones de seguridad y de funcionamiento para el cargador de batería modelo UC18YSL3.
- Antes de utilizar el cargador de baterías, lea todas las instrucciones y tenga en cuenta las marcas de precaución de (1) el cargador de baterías, (2) la batería, y (3) el producto que utiliza la batería.
- Para reducir el riesgo de lesiones, cargue la batería recargable metabo HPT de la serie del tipo multivoltaje y de la serie BSL18. Otros tipos de baterías podrían explotar causando lesiones y daños.
- La utilización de un accesorio no recomendado o vendido por el fabricante del cargador de baterías puede resultar en el riesgo de incendios, en descargas eléctricas, o en lesiones.
- Para reducir el riesgo de dañar el cable y el enchufe, para desconectar el cable del cargador de baterías, tire del enchufe.
SEGURIDAD — Continuación
- Cerciórese de que el cable quede situado donde no pueda pisarse, donde nadie pueda tropezar con él, y donde no pueda recibir daños.
- A menos que sea absolutamente necesario, no deberá utilizarse un cable prolongador. La utilización de un cable prolongador inadecuado podría resultar en el riesgo de incendios y descargas eléctricas. Cuando tenga que utilizar un cable prolongador, cerciórese de que:
a. El enchufe del cable prolongador sea igual en tamaño y forma que el del cargador de baterías;
b. El cable prolongador esté adecuadamente conectado y en buenas condiciones eléctricas; y
c. Que el calibre del cable sea suficiente para el amperaje de CA del cargador de baterías, como se especifica en la Tabla 1.
Tabla 1 CALIBRE (AWG) MÍNIMO RECOMENDADO PARA CABLES PROLONGADORES PARA EL CARGADOR DE BATERÍAS
| Amperaje nominal de entrada de CA* | Calibre (AWG) del cable | ||||
| Igual o superior a | pero inferior a | 25 (7.5) | Longitud del cable, Pies (metros) | ||
| 50 (15) | 100 (30) | 150 (45) | |||
| 0 | 2 | 18 | 18 | 18 | 16 |
| 2 | 3 | 18 | 18 | 16 | 14 |
| 3 | 4 | 18 | 18 | 16 | 14 |
* Si la entrada nominal del cargador de baterías se indica en vatios en vez de amperios, el amp correspondiente se determinará dividiendo el vataje por la tensión, por ejemplo:
$$ \frac {1 , 2 5 0 \text { vatios }}{1 2 5 \text { voltios }} = 1 0 \text { amperios } $$
-
No utilice el cargador de baterías con un cable o enchufe dañado. Si están dañados, reemplácelos inmediatamente.
-
No utilice el cargador de baterías si ha rec golpe, si ha caído, o si está dañado de algun forma. Llévelo a un técnico cualifi cado.
-
No desarme el cargador de baterías. Cuando necesite reparación, llévelo a un técnico cualificado. El reensamblaje incorrecto p riesgo de incendios o descargas eléctricas.
-
Para reducir el riesgo de descargas eléctricas, desenchufe el cargador del tomacorriente antes de intentar realizar cualquier operación de mantenimiento o de limpiarlo. La extracción de la batería no reducirá este riesgo.
INSTRUCCIONES IMPORTANTES DE eraje nominal SEGURIDAD PARA LA BATERÍA Y EL CARGADOR DE BATERÍAS
Usted deberá cargar la batería antes de utilizar el atornilladores de percusion inalámbrico. Antes de utilizar el cargador de baterías modelo UC18YSL3, cerciórese de leer todas las instrucciones y precauciones del mismo, de la batería, y de este manual.
RECUERDE: ¡UTILICE SOLAMENTE UNA BATERÍA metabo HPT DEL TIPO BSL36A18. LOS DEMÁS TIPOS DE BATERÍAS PODRÍAN EXPLOTAR Y CAUSAR LESIONES!
oParaíevitar elsriesgb de lesiones, Isiga las instrucciones ofrecidas a continuación:
ADVERTENCIA
La utilización inadecuada de la batería o del cargador de baterías puede conducir a lesiones serias. Para evitar estas lesiones:
- NUNCA desarme la batería.
- NUNCA incinere una batería, aunque esté dañada o completamen-te agotada.
- NUNCA cortocircuite la batería.
- NUNCA inserte ningún objeto en las ranuras de ventilación del cargador. Si lo hiciese podría recibir descargas eléctricas o dañar el cargador de baterías.
SEGURIDAD — Continuación
- NUNCA cargue en exteriores. Mantenga la batería alejada de la luz solar directa, y utilícela solamente donde haya poca humedad y una buena ventilación.
- NUNCA cargue cuando la temperatura sea inferior a 14°F (-10°C) o superior a 104°F (40°C).
- NUNCA conecte dos cargadores de baterías juntos.
- NUNCA inserte objetos extraños en el orificio para la batería ni en el cargador de baterías.
- NUNCA utilice un transformador elevador para cargar.
- NUNCA utilice un motogenerador ni tensión para cargar.
- NUNCA almacene la batería ni el cargad batería en lugares en los que la temperatura pueda llegar a los 104°F (40°C) o superar dicha temperatura, como dentro de una caja metálica o un auto.
- NUNCA exponga la batería ni el carga batería a condiciones de lluvia a humedad.
- SIEMPRE utilice el cargador con un tomacorr (120 voltios). La utilización de un cargador con cualquier otra tensión podría hacer que éste se 2. recalentase y dañase.
- SIEMPRE espere 15 minutos por lo menos entre las cargas para evitar que el cargador se recaliente.
- SIEMPRE desconecte el cable de alimentación del tomacorriente cuando no vaya a utilizar el cargador.
ADVERTENCIA DE LA BATERÍA DE LITIO
Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida.
En los casos 1 a 3 descritos más abajo, cuando utilice este producto, incluso si tira del interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.
- Cuando la batería restante se agota, el motor se detiene.
En este caso, cárguela inmediatamente.
-
Si la herramienta se sobrecarga, el motor puede detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volverla a utilizar.
-
Si la batería se calienta excesivam un trabajo de sobrecarga, la potencia de la batería podría pararse.
En este caso, deje de utilizar la batería y deje que se enfríe. Posteriormente puede utilizarla de nuevo.
Asimismo, preste atención a las siguientes advertencias y precauciones.
ADVERTENCIA
Para evitar fugas de la batería, general emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.
- Asegúrese de que no entran virutas o polvo en la batería.
de C: Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería.
Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería.
O No almacene una batería sin utilizar en un lugar g a o v de a expuesto a virutas y polvo.
O Antes de almacenar una batería, retire las virutas y el orriente, no que se haya adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.). - No agujeree la batería con un objeto afilado como un clavo, no la golpee con un martillo, la pise, la tire o la exponga a fuertes impactos físicos.
- No utilice una batería que pudiera estar dañada o deformada.
- No utilice la batería con las polaridades cambiadas.
- No conecte la batería directamente a salidas eléctricas o a los encendedores de cigarros de los coches.
- No utilice la batería para un fin diferente a los especifi cados.
- Si la carga de la batería no finaliza incluso cuando ha transcurrido un determinado tiempo de recarga, detenga inmediatamente la recarga.
- No coloque o exponga la batería a temperaturas elevadas o alta presión como en un microondas, una secadora o un contenedor de gran presión.
- Aléjela del fuego inmediatamente cuando se detecte una fuga o un olor raro.
- No la utilice en un lugar donde se electricidad estática.
- Si hay una fuga de la batería, mal olor, se genera color, está descolorida o deformada, o de algún modo e n t e r a l m a al 2 er a normal durante su utilización, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización.
SEGURIDAD — Continuación
- No sumerja la batería ni permita que fluidos entren en ella. La entrada de líquidos conductores, como el agua, puede provocar daños que resulten en incendios o explosiones. Guarde la batería en un lugar fresco y seco, alejado de los materiales combustibles e infl amables. Las atmósferas con gases corrosivos deben ser evitadas.
PRECAUCIÓN
- Si el líquido de fuga de la batería entra en con con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo y póngase en contacto con un médico inmediatamente.
Si no se trata, el líquido podría causar problemas de visión.
2. Si el líquido de fuga entra en contacto con la piel o la ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo inmediatamente.
Podría producir irritación de la piel.
- Si observa óxido, mal olor, recalentamiento, decoloración, deformación y/u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvasela a su proveedor o distribuidor.
ADVERTENCIA
Si un objeto extraño conductor de electricidad entra en los terminales de la batería de litio, podría producirse un cortacircuito, resultando en un riesgo de favor, respete los siguientes consejos cuando almacene la batería.
○ No coloque cortes conductivos, clavos, cables de acero, cables de cobre u otros cables en la caja de almacenamiento.
○ Instale el paquete de baterías en la herramienta eléctrica o almacénelo presionando la tapa de baterías hasta que se oculten los orificios de ventilación para evitar cortacircuitos.
A PROPÓSITO DEL TRANSPORTE DE LA BATERÍA DE IONES DE LITIO
Al transportar una batería de iones de litio, tenga en cuenta las siguientes precauciones.
ADVERTENCIA
Notifique a la compañía de transporte que un paquete contiene una batería de iones de litio, informe a la compañía eléctrica de su potencia de salida y siga las instrucciones de la compañía de transporte al preparar su transporte.
- Las baterías de iones de litio que superen una potencia de salida de 100 Wh se considera que son materiales peligrosos en la Clasifi cación de Transporte y requieren procedimientos de aplicación especiales.
- Para el transporte en el extranjero, deberá cumplir con las leyes internacionales y las normas y regulaciones del país de destino.

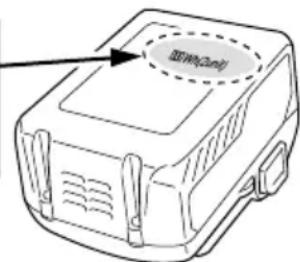

Potencia de salida
Número de 2 o 3 dígitos
incendio. Por


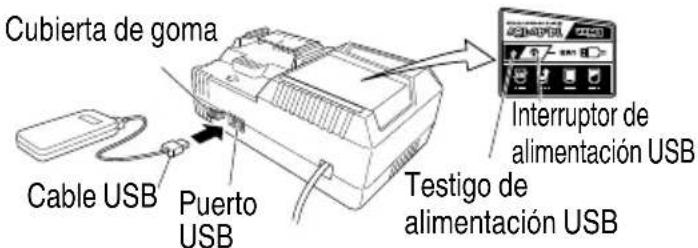

III(10,2m)PRECAUCIONES DE CONEXIÓN DEL DISPOSITIVO USB
Cuando se produce un problema inesperado, los datos en un dispositivo USB conectado a este producto podrían dañarse o perderse. Asegúrese siempre de realizar una copia de seguridad de los datos contenidos en el dispositivo USB antes de su uso con este producto.
Tenga en cuenta que nuestra compañía no acepta ninguna responsabilidad por los datos almacenados en el dispositivo USB que se hayan dañado o perdido, ni por ningún daño que pudiera sufrir un dispositivo conectado.
SEGURIDAD — Continuación
RESPONSABILIDADES DEL EMPRESARIO
- Asegúrese de que este MANUAL esté al alcance de los operadores y del personal de mantenimiento.
-
Asegúrese de que el clavador se utilice solamente cuando el operador y demás personas que se encuentren en el área de trabajo estén utilizando GAFAS PROTECTORAS PARA LOS OJOS.
-
Recalque que el operador y las demás personas que se encuentren en el área de trabajo necesitan utilizar GAFAS PROTECTORAS PARA LOS OJOS.
- Mantenga el clavador en un orden de funcionamiento seguro.
- Mantenga adecuadamente el clavador.
- Si un clavador necesita reparación, no lo utilice.
¡GUARDE ESTAS INSTRUCCIONES
Y PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS Y
PROPIETARIOS DE ESTA HERRAMIENTA!
OPERACIÓN
NOTA
La información contenida en este manual ha sido diseñada para ayudarle a utilizar con seguridad este clavador.
Algunas de las ilustraciones de este manual pueden mostrar detalles o accesorios diferentes a los de su propio clavador.
NOMBRE DE LAS PIEZAS


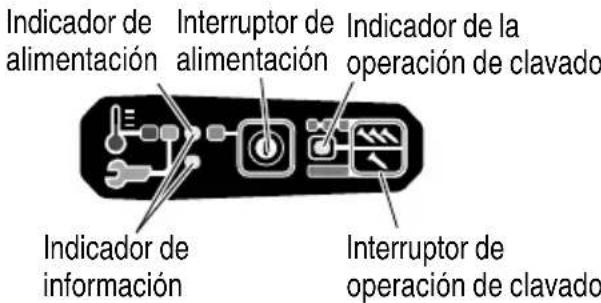

Indicador de alimentación Interruptor de alimentación Indicador de la operación de clavado Indicador de información Interruptor de operación de clavado- Batería 3. Cargador de la batería


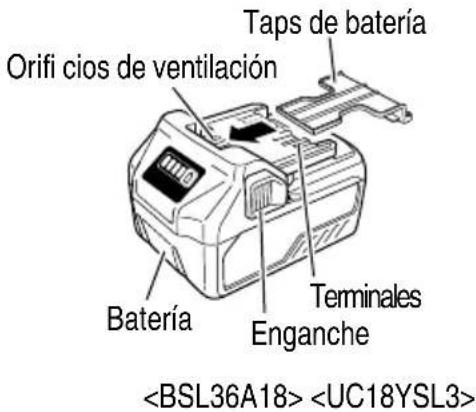

Taps de batería Orifi cios de ventilación Batería Enganche Terminales


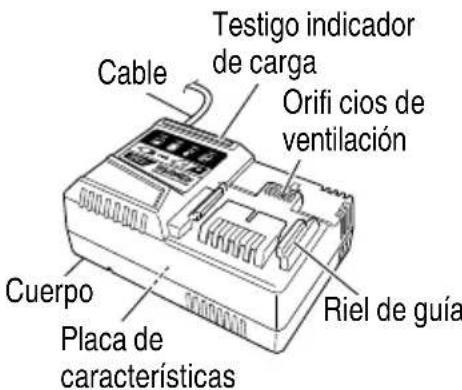

Testigo indicador de carga Orifi cios de ventilación Cable Cuerpo Placa de características Riel de guíaESPECIFICACIONES
| Modelo NR3675DD | ||
| Motor DC sin escobillas | ||
| Longitud del clavo aplicable De 1-3/4" a 3" (45 mm a 75 mm) | ||
| Capacidad de carga de clavos [clavos] 35 | ||
| Modo de disparo Totalmente secuencial/Contacto (seleccionable) | ||
| Velocidad del ciclo [Clavos/segundo] 2 (intermitente) | ||
| Batería | Modelo BSL36A18 | |
| Tipo Batería de ion litio | ||
| Voltaje CC 36 V / 18 V | ||
| Peso ※ Incluida batería | 10.8 lbs. (4.9 kg) | |
| DimensionesLargo × Alto × Ancho | 13-1/2" × 13-7/8" × 5-3/8"(342 mm × 352 mm × 137 mm) | |
- Cargador de baterías
| Modelo UC18YSL3 | |
| Fuente de alimentación de entrada | Monofásica: 120 V CA, 60 Hz |
| Tiempo de carga(A una temperatura de 68°F (20°C)) | BSL36A18 : Aprox. 32 min |
| Tensión de carga | CC 14.4–18 V |
| Corriente de carga | CC 8.0 A |
| Peso | 1.3 lbs. (0.6 kg) |
NOTA El tiempo de carga pueda variar de acuerdo con la temperatura y la tensión de la fuente de alimentación.
SELECCIÓN DE CLAVOS
ADVERTENCIA
- Asegúrese de usar únicamente clavos legítimos metabo HPT para el NR3675DD de la Tabla 2. El uso de otros clavos puede producir un fallo de funcionamiento de la herramienta y/o la rotura del clavo, lo que provocaría a su vez lesiones de gravedad.
Con este clavador solamente podrán utilizarse los clavos indicados en la tabla siguiente.

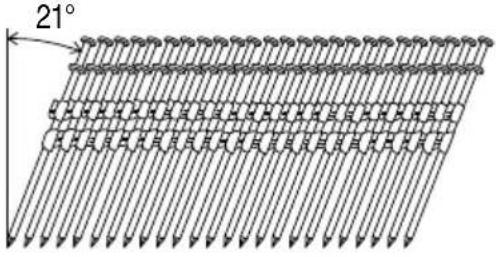

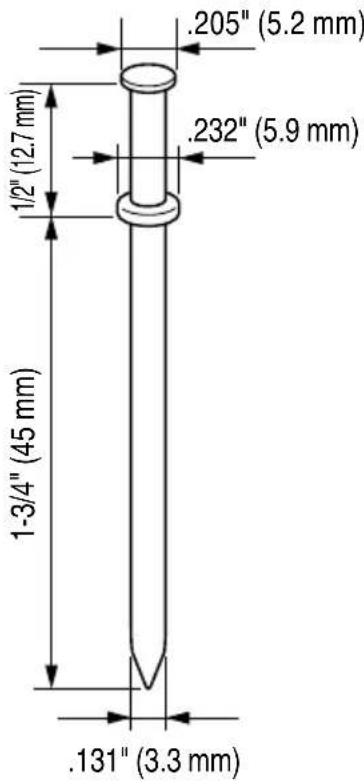

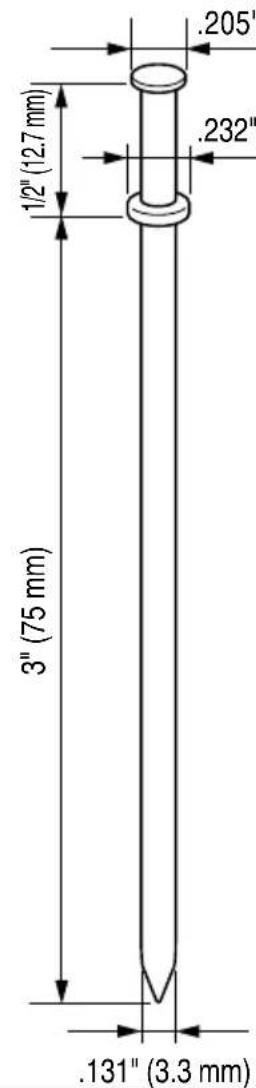

Dimensiones de los clavos
| NR3675DD | ||
| Clavos colocadas en ristra de plástico. Clavos duplex. | Min. Max. | |
 | (5.2 mm) (5.9 mm) | |
 |  | |
Tabla 2 Clavos aplicables
| Tipo Longitud Clavol/ristra N° de código | |||
| Clavos duplex colocados en ristra de plástico | 1-3/4" (45 mm) 25 50 | 214-6D | |
| 2-1/4" (57 mm) 25 50 | 234-8D | ||
| 3" (75 mm) 25 503 | 2-16D | ||
ACCESORIOS
PELIGRO
- Los accesorios que no sean los mostrados a continuación pueden provocar el mal funcionamiento del clavador y resultar en lesiones.
ACCESORIOS ESTÁNDAR
| NR3675DD(XC) |    | ||
   | |||
| 1 Gafas protectoras ...... 12 Batería (BSL36A18) ...... 13 Cargador de baterías (UC18YSL3) ...... 14 Bolsa de herramientas ...... 15 Taps de batería (No de código 329897) ...... 16 Llave Allen para tornillo M5 ...... 17 Llave Allen para tornillo M4 ...... 1 | |||
| NR3675DD(NN) |    | ||
| 1 Gafas protectoras ...... 12 Llave Allen para tornillo M5 ...... 13 Llave Allen para tornillo M4 ...... 1 | |||
Los accesorios están sujetos a cambios sin ninguna obligación por parte de metabo HPT.
APLICACIONES
○ Construcción de encofrados de madera para concreto

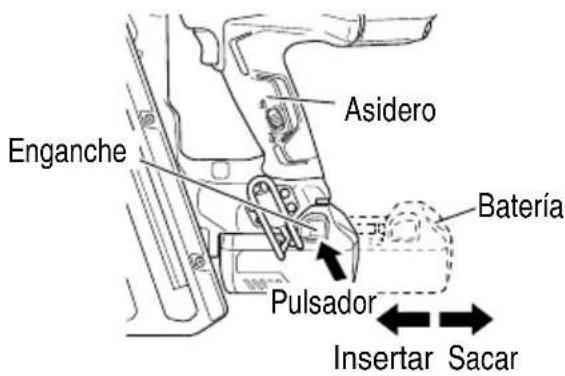

MÉTODO DE EXTRACCIÓN E INSTALACIÓN DE LA BATERÍA
PRECAUCIÓN

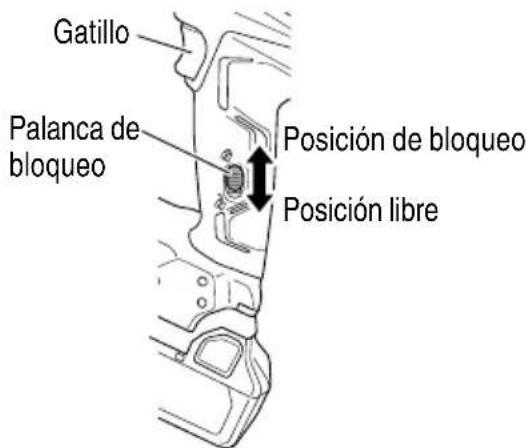

- Asegúrese de mantener los dedos alejados del gatillo y la palanca de empuje lejos de la madera.

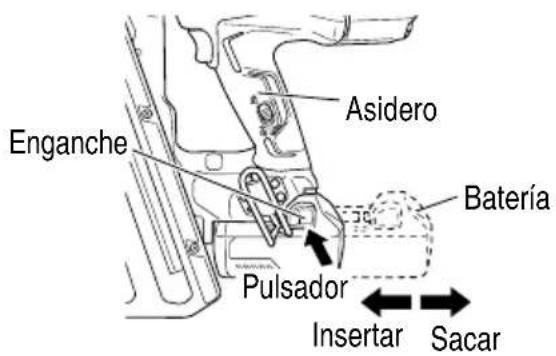

○ Forma de instalar la batería
Alinee la batería con la ranura de la empuñadura de la herramienta y deslícela en su lugar.
Insértela siempre completamente hasta que s e encuentre cerca.
○ Forma de extraer la batería
Extraiga la batería de la empuñadura de la herramienta mientras presiona el enganche (2 pzas.) de la batería.
NOTA
Antes de enchufar el cargador en un tomacorriente, tenga en cuenta los puntos siguientes.
○ La tensión de la fuente de alimentación está indicada en la placa de características.
○ El cable no deberá estar dañado.
ADVERTENCIA
No cargue con una tensión superior a la indicada en la placa de características.
Si cargase con una tensión superior a la indicada en la placa de características, el cargador se quemaría.
- Conecte el cable de alimentación del cargador a una toma. Cuando el cable de alimentación esté conectado, el testigo indicador de carga parpadeará en color rojo.
ADVERTENCIA
No utilice el cargador si su cable está dañado. Haga que se lo reparen inmediatamente.
- Inserte la batería en el cargador de baterías.
Inserte fi rmemente la batería en el cargador de baterías.
Cuando inserte una batería en el cargador, el testigo indicador de carga parpadeará en azul.
Cuando la batería esté totalmente cargada, el testigo indicador de carga se iluminará en verde. (Consulte la Tabla 3).
(1) Indicaciones del testigo indicador de carga
Las indicaciones del testigo indicador de carga serán tal y como se muestran en la Tabla 3, de acuerdo con la condición del cargador de baterías o de la batería.
Tabla 3
| Indicaciones del testigo indicador de carga | ||||
| Testigo indicador de carga (ROJO/AZUL/VERDE/PÚRPURA) | Antes de la carga | Parpadea (ROJO) | Se enciende durante 0.5 segundos.No se enciende durante 0.5 segundos(apagada durante 0.5 segundos). | Conectada a la fuente de alimentación |
| Durante la carga | Parpadea (AZUL) | Se enciende durante 0.5 segundos.No se enciende durante 1 segundo.(apagado durante 1 segundo) | Capacidad de la batería a menos del 50% | |
| Parpadea (AZUL) | Se enciende durante 1 segundo. No se enciende durante 0.5 segundos(apagada durante 0.5 segundos). | Capacidad de la batería a menos del 80% | ||
| Se enciende (AZUL) | Se enciende de forma continua | Capacidad de la batería a más del 80% | ||
| Carga completada | Se enciende (VERDE) | Se enciende de forma continua(Sonido continuo de la señal acústica: alrededor de 6 segundos) | ||
| Espera por sobrecalentamiento | Parpadea (ROJO) | Se enciende durante 0.3 segundos.No se enciende durante 0.3 segundos(apagada durante 0.3 segundos). | Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe). | |
| Carga imposible | Destellos (PÚRPURA) | Se enciende durante 0.1 segundos.No se enciende durante 0.1 segundos(apagada durante 0.1 segundos).■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□×□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□口□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□△□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□√□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ | ||
(2) Temperatura de las baterías
La temperatura de las baterías se muestra en la Tabla 4, y las baterías que se hayan calentado deberán dejarse enfriar durante cierto tiempo antes de cargarlas.
Table 4
| Baterías | Temperatura con la que podrá cargarse la batería |
| BSL36A18 | 32°F–122°F(0°C–50°C) |
(3) Tiempo de carga (A 68°F (20°C))
Tabla 5 Tiempo de carga
| Batería\Cargador | UC18YSL3 |
| BSL36A18 Aprox. 32 | min. |
NOTA
El tiempo de recarga puede variar de acuerdo con la temperatura ambiental.
- Desconecte el cargador de baterías del tomacorriente.
PRECAUCIÓN
No desconecte el cable del tomacorriente tirando delmismo.
Cerciórese de tirar del enchufe para desconectarlo del tomacorriente a fin de evitar dañar el cable.
- Extraiga la batería del cargador de baterías.
Sujetando el cargador de baterías con una mano, extraiga la batería del mismo.
NOTA
Asegúrese de extraer la batería del cargador de baterías después del uso, y guárdela después.
Descarga eléctrica en caso de bat etc.
Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2–3 veces.
Forma de hacer que las baterías duren más
(1) Recarque las baterías antes de que se hayan agotado completamente.
Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse.
(2) Evite realizar la recarga a altas temperaturas.
Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.
PRECAUCIÓN
- Si utiliza continuamente el cargador de baterías, éste se calentará, lo que puede causar averías. Después de haber finalizado la carga, es 15 minutos antes de realizar la carga siguiente.
- Si la batería se carga mientras debido a que se ha dejado durante mucho tiempo en un lugar expuesto a la luz solar directa o porque la batería acaba de utilizarse, el testigo indicador de carga del cargador se iluminará durante 0.3 segundos y no se iluminará durante 0.3 segundos (permanecerá apagado durante 0.3 segundos). En tales casos, deje primero que se enfríe la batería e inicie luego la carga.
- Cuando el testigo indicador de carga parpadee (a intervalos de 0.2 segundos), compruebe si hay objetos extraños en el orifi cio de instalación de la batería del cargador y extráigalos si los hubiera. Si no hay objetos extraños, es probable que la batería o que el cargador de baterías esté funcionando mal. Llévelos a un centro de reparaciones autorizado.
¡GÓM∅REÇARGAR EL DISPOSITIVO USB
Cuando se produce un problema inesperado, los datos en un dispositivo USB conectado a este producto podrían dañarse o perderse. Asegúrese siempre de realizar una copia de seguridad de los datos contenidos en el dispositivo USB antes de su uso con este producto.
Tenga en cuenta que nuestra compañía no acepta ninguna responsabilidad por los datos almacenados en el dispositivo USB que se hayan dañado o perdido, ni por ningún daño que pudiera sufrir un dispositivo conectado.
ADVERTENCIA
○ Antes de usar, compruebe el cable de conexión USB en busca de cualquier defecto o daño.
Usar un cable USB defectuoso o dañado puede provocar emisiones de humo o incendios.
- Cuando no se está usando el producto, cubra el puerto USB con la cubierta de goma.
Acumulación de polvo, etc. en el pue puede provocar emisiones de humo o incendios.
NOTA
El tiempo necesario para la carga será más largo cuando un dispositivo USB y la batería se carguen simultáneamente.
○ Podría haber una pausa ocasional durante la recarga USB.
- Cuando no se esté cargando un dispositivo USB, apague la alimentación USB y retire el dispositivo USB del cargador.
De lo contrario, podría no solo reducir la vida de batería de un dispositivo USB, pero también podría ocasional accidentes imprevistos.
(1) Seleccione un método de carga
Dependiendo del método de carga seleccionado, tanto si la batería se ha insertado en el cargador o si el cable de alimentación está enchufado a una toma de corriente.
○ Carga de un dispositivo USB mediante batería
○ Cargar un dispositivo USB desde una toma de corriente eléctrica
○ Cargar un dispositivo USB y su batería desde una toma de corriente eléctrica
(2) Encienda el enchufe de alimentación USB
Cuando encienda el enchufe de alimentación USB, el testigo indicador de alimentación USB se encenderá.
- Cuando el cable de alimentación no esté enchua una toma eléctrica y se agote la batería, la salida de alimentación eléctrica se detendrá y el testigo de alimentación USB se apagará.
- Cuando el testigo indicador de alimentación USB se apague, cambie la batería o enchufe el cable de alimentación a una toma eléctrica.
(4) Cuando se haya completado la carga
- El testigo indicador de alimentación USB no se activará cuando un dispositivo USB se haya cargado por completo.
Para verifi car el estado de carga, compruebe el dispositivo USB.
○ Apague el interruptor de alimentación USB y desenchufe el cable de alimentación de la toma de alimentación eléctrica.
○ Extraiga la batería del cargador y coloque la tapa de goma sobre el puerto USB.
ANTES DE LA OPERACIÓN
Lea la sección titulada "SEGURIDAD" (páginas 66-75).
Antes de la utilización, cerciórese de lo siguiente.
PREPARACIÓN DE LA BATERÍA
Consulte la sección "SEGURIDAD, INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL CARGADOR DE BATERÍAS" (página 71).
Deberá cargar la batería antes de utilizarla.
En las páginas 80–82 se indica cómo cargarla.
CÓMO OPERAR EL PANEL DE OPERACIONES
Bajo la condición de "Interruptor de alimentación APAGADO", mantenga presionado el interruptor de alimentación más de un segundo y el indicador de alimentación se iluminará en verde.
NOTA
- No presione la palanca de empuje y/o pulse el gatillo durante el proceso de encender la herramienta. Hacerlo impedirá que la herramienta se encienda.
Bajo la condición de "Interruptor de alimentación ENCENDIDO", mantenga presionado el interruptor de alimentación durante más de un segundo y el indicador de alimentación se apagará.
Bajo la condición de "Interruptor de alimentación ENCENDIDO", las siguientes funciones estarán activas.
(3) Selección del modo de operación de clavado (Actuación totalmente secuencial/Actuación por contacto)
Luego de colocar el interruptor de alimentación en ENCENDIDO, siempre se establece el modo de accionamiento en totalmente secuencial, al igual que de forma inicial. (Indicador de operación de clavado iluminado en azul).
Iluminación (azul): MECANISMO DE ACTUACIÓN COMPLETAMENTE SECUENCIAL
Parpadeando (azul): MECANISMO DE ACTUACIÓN POR CONTACTO
Parpadeando en azul
(4) Indicador de información
En caso de un error de operación, las lámparas LED se iluminan de la forma siguiente.
| Estado del indicador | |
 1 LED (rojo) parpadea | La alimentación restante en la batería está casi agotada.Cargue la batería a la mayor brevedad posible. |
 2 LED (rojo) parpadean2 luces LED parpadean en un intervalo.En caso de condición demasiado caliente, Parpadean en un intervalo de 0.5 segundos.En caso de condición demasiado fría, Parpadean en un intervalo de 0.25 segundos.Después de 10 segundos, se apagan automáticamente las luces LED y el interruptor de alimentación. | La máquina está demasiado fría (por debajo de 23^ ( -5^ )) o demasiado caliente.Espere a que la clavadora se enfríe o entre en calor en el estado correcto. |
 2 LED parpadean en naranja, luego de aproximadamente 10 segundos, el interruptor de alimentación se apaga automáticamente. | Contáctese con metabo HPT para su inspección. |
PRUEBA DEL CLAVADOR
⚠️ PELIGRO
- Los operadores y demás personas que se encuentren en el área de trabajo DEBEN usar gafas protectoras con blindajes laterales que cumplan con las especifici caciones ANSI Z87.1.
ADVERTENCIA
- Asegúrese de que el gatillo está bloqueado cuando no esté clavando clavos.
Esta clavadora tiene un mecanismo de bloqueo para evitar que los clavos se disparen.
Coloque la palanca de bloqueo en la posición para bloquear el gatillo.
Deslice la palanca de bloqueo hasta la posición cuando la clavadora vaya a usarse, y en la posición cuando no se esté usando.
Así, este mecanismo impide accionar la palanca de empuje. Este mecanismo se almacén no está cargado con clavos o cuando el número de clavos es inferior a 6.
PRECAUCIÓN
- Tenca cuidado de no golpear la punta de la palanca de empuje contra la madera.
A n t e s d e c o m e n z a r e l t r a b a j o , utilizando la lista de comprobaciones siguiente. Realice las comprobaciones en el orden indicado.
Si se produce alguna operación anormal, deje de utilizar el clavador y póngase inmediatamente en contacto con un centro de reparaciones autorizado por metabo HPT.
(1) RETIRE LOS CLAVOS Y LA BATERÍA DE LA CLAVADORA.
□ TODOS LOS TORNILLOS DEBERÁN ESTAR APRETADOS.
□ LA PALANCA DE EMPUJE Y EL GATILLO SE DEBEN MOVER CON FLUIDEZ al tirar de la perilla del alimentador.
No accione la palanca de empuje ni el gatillo al instalar la batería.
Indicador de Interruptor de alimentación alimentación
Indicador de la operación de clavado
Interruptor de operación de clavado
Asegúrese de que el indicador de alimentación parpadea en verde y el indicador de la operación de clavado está iluminado en azul. (MECANISMO DE ACTUACIÓN COMPLETAMENTE SECUENCIAL)
NOTA
- No presione la palanca de empuje o pulse el gatillo durante el proceso de encender la herramienta. Hacerlo impedirá que la herramienta se encienda.
Luz en verde Iluminado en azul
(5) Retire el dedo del gatillo y presione la palanca de empuje contra la pieza de trabajo.
A continuación, apunte con el clavador hacia abajo, mientras tira de la perilla del alimentador, presione el gatillo y espere en esa posición durante cinco segundos o más.
□ EL CLAVADOR NO DEBERÁ FUNCIONAR.
Cuando la alimentación está activada clavadora no se usa por 30 minutos, la clavadora se apaga automáticamente. Para encenderla de nuevo, presione el interruptor de alimentación.
ADVERTENCIA
Nunca deje la clavadora con la alimentación activada. Esto podría resultar en un accidente.
Indicador de operación de clavado lluminación (azul):
MECANISMO DE ACTUACIÓN COMPLETAMENTE SECUENCIAL
Parpadeando (azul):
MECANISMO DE ACTUACIÓN POR CONTACTO)
Asegúrese de que el indicador de batería no está parpadeando. (página 92, Tabla 6)
Si el indicador de batería está parpadeando, la batería no tiene alimentación sufi ciente y debe ser cargada.
(4) Quite el dedo del gatillo y presione la palanca de empuje contra la pieza de trabajo mientras tira de la perilla del alimentador.
□ EL CLAVADOR NO DEBERÁ FUNCIONAR.
(6) ① Sin tocar el gatillo, apriete la palanca de empuje contra la pieza de trabajo mientras tira de la perilla del alimentador. Luego, tire del gatillo.
□ EL CLAVADOR DEBERÁ FUNCIONAR.
② Mantenga apretado el gatillo y presione nuevamente la palanca retráctil sobre la pieza de trabajo.
□ EL CLAVADOR NO DEBERÁ FUNCIONAR.
③ Retire los dedos del gatillo. A continuación, opere ① nuevamente.
□ LA CLAVADORA DEBERÁ FUNCIONAR.
(7) Separe la palanca retráctil de la pieza de trabajo, apriete el gatillo.
Presione nuevamente la palanca retráctil sobre la pieza de trabajo en un lapso de 2 segundos.
□ EL CLAVADOR NO DEBERÁ FUNCIONAR.
(8) Ajuste el indicador de operación de clavado en el (2 modo ENCENDIDO parpadeante. (MECANISMO DE ACTUACIÓN POR CONTACTO)
Presione una vez el interruptor de operación de clavado, y asegúrese de que el indicador parpadea en azul.
Presione nuevamente la palanca retráctil sobre la pieza de trabajo en un lapso de 2 segundos.
□ EL CLAVADOR DEBERÁ FUNCIONAR.
(9) Sino observa nada anormal, cargue clavador.
Clave en la pieza de trabajo los mismos clavos que vaya a utilizar en la aplicación real.
□ EL CLAVADOR DEBERÁ FUNCIONAR ADECUADAMENTE.
CARGA DE CLAVOS
ADVERTENCIA
- Cuando cargue los clavos en el clavador,
1) Remueva la batería de la clavadora;
2) no tire del gatillo;
3) no apriete la palanca de empuje; y
4) mantenga el clavador apuntando hacia abajo.
2 Acción de alimentación de clavos!
(1) Inserte la tira de clavos en la parte trasera del cargador.


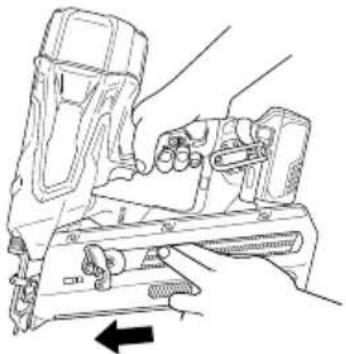

Cargador(2) Deslice la tira de clavos hacia el cargador.

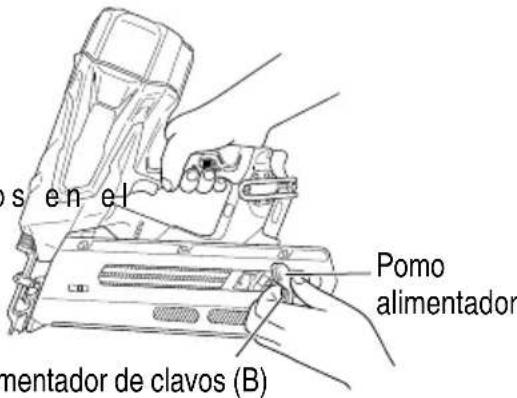

(3) Tire del alimentador de clavos (B) hacia atrás para encajar el pomo de alimentación en la tira de clavos.
- Empuje con cuidado el alimentador de clavos (B) y el pomo de alimentación contra el clavo.
Si el alimentador de clavos (B) y el pomo de alimentación salen hacia atrás del almacén y chocan contra el clavo, se puede dañar el plástico conector del clavo.
- Utilice una ristra de clavos que tenga más de 10 clavos.
Utilice una correa de clavos que no esté rota y que tenga clavos de la misma longitud.
El clavador habrá quedado listo para funcionar.

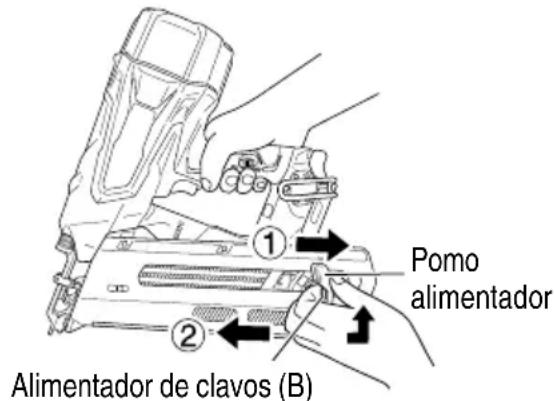

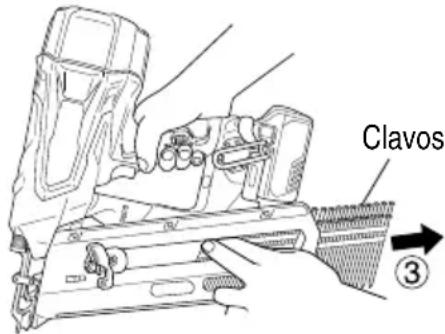

Extraiga los clavos:
① Tire del pomo de alimentación hacia atrás.
② Vuelva a echar hacia delante el pomo de alimentación con cuidado al tiempo que empuja el alimentador de clavos (B).
③ Retire los clavos del fondo del almacén.
Lea la sección titulada "SEGURIDAD" (páginas 66–75).
PELIGRO
- Los operadores y demás personas que se encuentren en el área de trabajo DEBEN usar gafas protectoras con blindajes laterales que cumplan con las especifici caciones ANSI Z87.1.
ADVERTENCIA
- No dirija NUNCA herramienta hacia sí mismo o hacia otras personas del área de trabajo.
- Para evitar un disparo accidental, mantenga los dedos ALEJADOS del gatillo disparador cuando no se esté usando la herramienta.
- No utilice el cable eléctrico si está dañado. Hágalo reparar de inmediato.
- Es importante la elección de método de activación.
que se va a.realizar.
Por favor lea y comprenda el “MÉTODOS DE OPERACIÓN” de abajo.
- Antes de empezar a trabajar, verifi que el dispositivo de conmutación para la operación de clavado.
Este clavador metabo HPT incluye un dispositivo de conmutación para la operación de clavado.
Antes de empezar a trabajar, verifi que el ajuste del dispositivo de conmutación para la operación de clavado.
Si el dispositivo de conmutación para la operación de clavado no está debidamente ajustado, el clavador no funcionará correctamente.
- No acerque su cara, manos ni pies a la cabeza de disparo durante el uso.
- No clave un clavo sobre otro, ni con el clavador con un ángulo demasiado agudo, ya que los clavos podrían rebotar y herir a alguien.
- No clave clavos en paneles fi nos ni cerca de esquinas ni bordes de la pieza de trabajo. Los clavos podrían traspasar la pieza de trabajo y lesionar a alguien.
- No clave nunca clavos desde ambos lados de una pared al mismo tiempo. Los clavos podrían traspasar la pared y lesionar a la persona de la otra parte.
- No utilice nunca un clavador defectuoso o que funcione anormalmente.
- No utilice el clavador a modo de martillo normal.
- Quite todos los sujetadores restantes y la batería de la clavadora cuando:
1) realizando mantenimiento e inspección;
2) verificando la operación correcta de la palanca retráctil y del gatillo;
3) limpiando un atasco
4) no vaya a utilizarlo,
5) vaya a abandonar el área de trabajo,
6) vaya a trasladarse a otro lugar, y
7) vaya a entregárselo a otra persona.
- Extraiga la batería del clavador cuando:
1) cargando los clavos;
2) gire del ajustador.
Este clavador metabo HPT está equipado con un dispositivo de conmutación para la operación de clavado.
Utilice el MECANISMO DE ACTUACION COMPLETAMENTE SECUENCIAL o el MECANISMO DE ACTUACIÓN POR CONTACTO de acuerdo con la tarea
Explicación sobre las diversas operaciones de clavado
O MECANISMO DE ACTUACIÓN COMPLETAMENTE SECUENCIAL:
En primer lugar, presione la palanca de empuje contra la madera; a continuación, pulse el gatillo para clavar el clavo.
Siga la misma secuencia para seguir clavando clavos.
Tras clavar una vez, no será posible volver a clavar hasta retirar el dedo del disparador y levantar completamente la herramienta de la superficie de madera.
O MECANISMO DE ACTUACIÓN POR CONTACTO:
- Apriete el gatillo.
- Presione la palanca de empuje contra la madera para clavar un clavo.
- Si mantiene el gatillo en dicha posición, se clavará un clavo cada vez que presione la palanca de empuje contra la madera.
La máquina emplea un mecanismo de prevención para el funcionamiento sin carga.
La marca entra en un estado en el que la palanca de empuje no puede ser empujada hacia arriba. Este mecanismo se activa si el almacén no está cargado con clavos o cuando el número de clavos es inferior a 6.
PRECAUCIÓN
- Tenca cuidado de no empujar la punta de la palanca de empuje contra la madera cuando la palanca esté bloqueada.
MÉTODOS DE OPERACIÓN
Este clavador está equipado con una palanca de empuje, y no funcionará a menos que ésta esté presionada.
Existen dos métodos de operación para clavar clavos con este clavador.
Estos métodos son:
- Operación intermitente (Disparo con el gatillo):
- Operación continua (Disparo con la palanca de empuje):
(1) Operación intermitente (Disparo con el gatillo)
Utilice el ajuste del MECANISMO DE ACTUACIÓN COMPLETAMENTE SECUENCIAL.
ADVERTENCIA
- Para una operación intermitente, coloque el interruptor de operación de clavado en MECANISMO DE ACTUACIÓN COMPLETAMENTE SECUENCIAL (el indicador de operación de clavado está iluminado en azul). (Es decir, ajuste a MECANISMO DE ACTUACIÓN SIMPLE.)
- Para evitar el doble disparo o el disparo accidental debido a la reculada.
1) Ajuste al MECANISMO DE ACTUACIÓN COMPLETAMENTE SECUENCIAL.
2) Jale el gatillo rápida y firmemente.
① Ajuste el interruptor de operación de clavado en MECANISMO DE ACTUACIÓN COMPLETAMENTE SECUENCIAL (el indicador de operación de clavado está iluminado en azul).
② Coloque la salida de los clavos sobre la pieza de trabajo con el dedo fuera del gatillo.
③ Presione a fondo la palanca de empuje.
④ Apriete el gatillo para clavar el clavo.
⑤ Quite el dedo del gatillo y levante completamente el dispositivo de la superfi cie de la madera.
Para continuar clavando en un lugar separado, mueva el clavador a lo largo de la madera, repitiendo los pasos ②–⑤según se requiera.
NOTA
Las operaciones ③ y ④ deben realizarse con una diferencia máxima de dos segundos. Si pasan más de dos segundos después de ③, la clavadora no operará correctamente. Si esto ocurre, inténtelo de nuevo desde el paso ③.
Indicador de operación de la clavadora (Iluminado en azul)
Llave de operación de la clavadora
Utilización del MECANISMO DE ACTUACIÓN POR CONTACTO
ADVERTENCIA
- Para evitar el doble disparo o el disparo accidental debido a la reculada.
1) No presione el clavador contra la mader con una fuerza excesiva.
2) Retire el clavador de la madera des de efectuar el clavado.
① Coloque el interruptor de operación de clavado en MECANISMO DE ACTUACIÓN POR CONTACTO (el indicador de operación de clavado parpadea en azul).
② Apriete el gatillo con el clavador fuera de la pieza de trabajo.
③ Presione la palanca de empuje contra la pieza de trabajo para clavar una punta.
④ Desplace el clavador por la pieza de trabajo con un movimiento de rebote.
Con cada presión de la palanca de empuje se clavará un clavo.
Después de haber clavado los clavos necesarios, separe el dedo del gatillo.
NOTA
Las operaciones y ③ deben realizarse con una diferencia máxima de dos segundos. Si pasan más de dos segundos después de ②, la clavadora no operará correctamente. Si esto ocurre, inténtelo de nuevo desde el paso ②.
Indicador de operación de la clavadora (Parpadea en azul) Llave de operación de la clavadora
Apriete primero el gatillo
ADVERTENCIA
- Mantenga el dedo separado del gatillo excepto durante la operación de clavado, porque esto podría resultar en lesiones de gravedad si la palanca de empuje entrase accidentalmente en contacto con su cuerpo o con el de otras personas del área de trabajo.
Mantenga las manos y el cuerpo alejados del área de descarga. Este clavador metabo HPT podría rebotar por la reculada producida al meter un clavo, y producir la introducción no intencional del siguiente clavo, con el riesgo de sufrir lesiones.
NOTA
- Si se respetan todas las advertencias y precauciones, se podrá realizar una operación segura con los dos sistemas: MECANISMO DE ACTUACIÓN COMPLETAMENTE SECUENCIAL, MECANISMO DE ACTUACIÓN POR CONTACTO.
- Siempre trate el paquete y los clavos con cuidado. Si dejara caer los clavos, se podría quebrar el adhesivo protector, lo cual provocaría a su vez errores de alimentación y atascos.
● Después de haber clavado los clavos:
1) extraiga la batería del clavador;
2) extraiga todos los clavos del clavador;

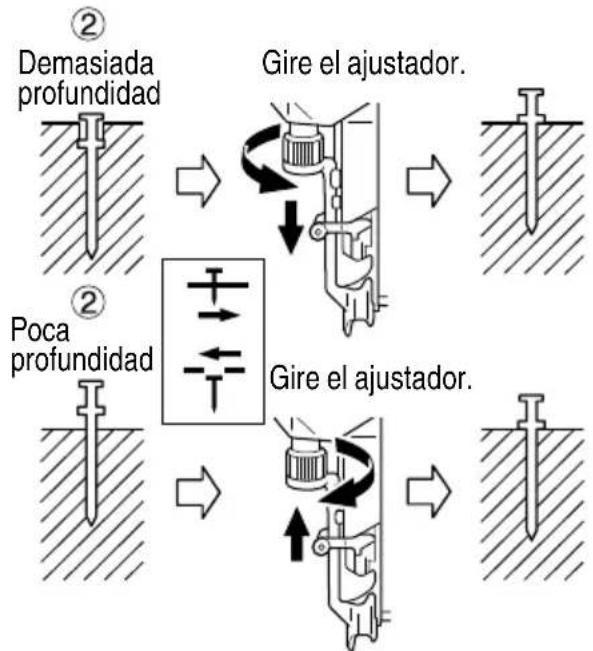

AJUSTE DE LA PROFUNDIDAD DE CLAVADO
Para asegurarse de que todos los clavos penetran a la misma profundidad, asegúrese de sujetar la Clavadora firmemente contra la pieza de trabajo.
Si los clavos se disparan a demasiada profundidad o quedan en la superficie, ajuste el disparo como sigue.
① Retire la pila de la clavadora.
El ajuste se realiza en incrementos de media vuelta.
El ajuste se insertan demasiado poco, gire el regulador hacia la parte de mayor profundidad.
③ Deje de girar el ajustador cuando alcance la posición apropiada realizando una prueba de clavado.
④ Inserte la pila en la clavadora.
UTILICE SIEMPRE GAFAS DE SEGURIDAD.
Realice una prueba.
⑤ Retire la pila de la clavadora.
⑥ Seleccione una posición adecuada para el ajuste.

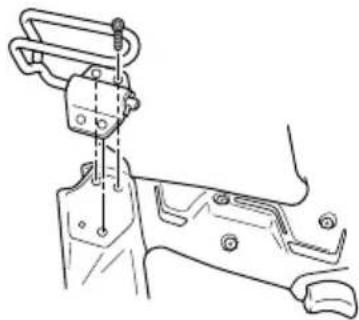

UTILIZACIÓN DEL GANCHO
ADVERTENCIA
- Cuando utilice el gancho, desactive el interruptor de alimentación (luz verde "apagada").
Preste mucha atención de modo que el equipo principal no se caiga.
Si se cae la herramienta, existe accidente.
El gancho puede instalarse a la izquierda o derecha.

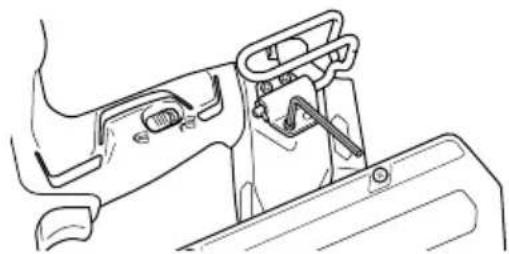

(1) Fije la unidad principal de forma segura y quite el tornillo con una llave allen.
(2) Saque el gancho y la placa de gancho.
(3) Instale el gancho en el otro lateral y asegure firmemente con el tornillo.
Si los clavos se atascan en el cabezal de disparo, ajuste el disparo en el orden siguiente.
PRECAUCIÓN
● Retire la pila de la clavadora.
① Retire la pila de la clavadora. (Consulte la página 80.)
② Extraiga todos los clavos. (Consulte la páginas 87–88.)

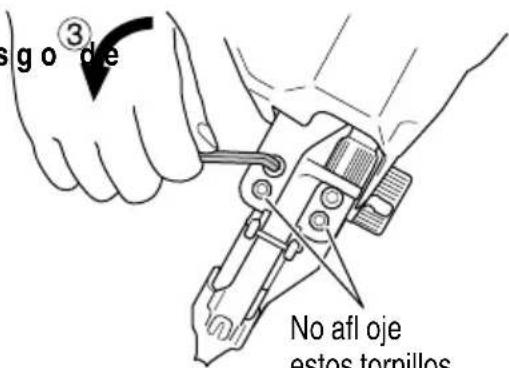

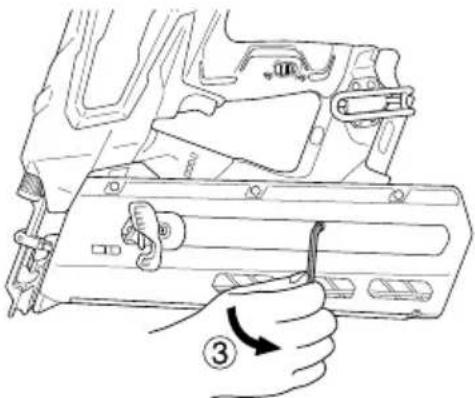

③ Remueva los pernos M5 con una llave.

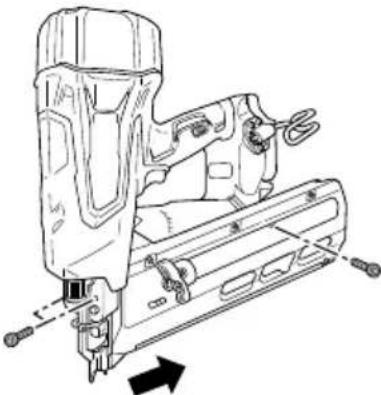

④ Saque el cartucho del cabezal de disparo y elimine el atasco.
PRECAUCIÓN
● NUNCA golpee la hoja del motor.
● NUNCA apunte con la herramienta hacia usted mismo o a otra persona, para evitar riesgos de lesión física por un disparo inadecuado.
Hasta si la batería se remueve de la clavadora, hay energía de aire comprimido restante en su interior.
⑤ Acople el cartucho al inyector y apriételo con el perno M5.
NOTA
- En caso de atasco frecuente, póngase con un centro de servicio autorizado por metabo HPT.

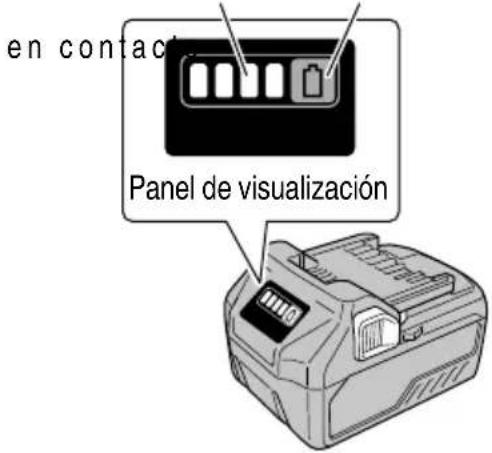

INDICADOR DE BATERÍA RESTANTE
Puede comprobar la capacidad restante de la batería presionando el interruptor del indicador de batería restante para encender la lámpara indicadora. (Tabla 6) El indicador se apaga aproximadamente 3 segundos después de pulsar el interruptor del indicador de batería restante.
Se recomienda utilizar el indicador de batería restante como guía dado que hay ligeras diferencias tales como la temperatura ambiente y el estado de la batería.
Asimismo, el indicador de batería restante podría variar de aquellos equipados en la herramienta o en el cargador.
Tabla 6
| Estado de la lámpara | Carga de batería restante |
 | Se enciende;La carga restante de la batería se encuentra por encima del 75%. |
 | Se enciende;La carga restante de la batería es del 50%-75%. |
 | Se enciende;La carga restante de la batería es del 25%-50%. |
 | Se enciende;La carga restante de la batería es menos del 25%. |
 | Parpadea;La carga restante de la batería está prácticamente agotada.Cargue la batería lo antes posible. |
 | Parpadea;La salida se suspendió debido a una alta temperatura. Extraiga la batería de la herramienta y deje que se enfríe. |
 | Parpadea;Salida suspendida debido a un fallo o mal funcionamiento. El problema puede estar relacionado con la batería, contáctese con su distribuidor. |
Dado que el indicador de batería restante muestra resultados ligeramente diferentes según la temperatura ambiental y las características de la batería, utilice su lectura como referencia.
Lámpara indicadora de batería restante
Interruptor del indicador de batería restante
- Tenga cuidado de no dar sacudidas fuertes al panel de la pantalla o romperlo. Pueden producirse problemas.
MANTENIMIENTO
NOTA
La información contenida en este manual ha sido diseñada para ayudarle a mantener con seguridad este clavador.
Algunas ilustraciones de este manual pueden mostrar detalles o dispositivos diferentes a los de su propio clavador.
MANTENIMIENTO E INSPECCIÓN
Lea la sección titulada "SEGURIDAD"
(páginas 66–75).
ADVERTENCIA
- Remueva la batería y todos los sujetadores restantes de la clavadora cuando:
1) realizar trabajos de mantenimiento inspección; y
2) desatascar el clavador.
- Inspección del cargador
① Retire la pila.
② Limpie el almacén. Si el alimentador de clavos (B) y el pomo de alimentación salen hacia atrás del almacén y chocan contra el clavo, se puede dañar el adhesivo del clavo.
PRECAUCIÓN
- Compruebe si el alimentador de clavos se desliza suavemente al empujarlo con el dedo.
Si no lo hiciese, los clavos podrían clavarse con un ángulo irregular y lesionar a alguien.
- Almacenamiento
○ No guarde la Clavadora, la célula de combustible ni la pila en lugares fríos.
Guarde las piezas en un lugar cálido.
○ Mientras no la utilice, guarde la célula de combustible y la pila en un lugar seco y cálido.
Manténgase fuera del alcance de los niños.

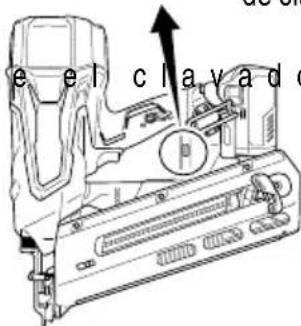

- ETIQUETA DE PRECAUCIÓN
Si la ETIQUETA DE PRECAUCIÓN se pierde o daña, cámbiela por otra.
Solicite la nueva ETIQUETA DE PRECAUCIÓN a un centro de reparaciones autorizado por metabo HPT.
5. Solución de problemas por parte del operador (Consulte las páginas 94–97.)
6. Eliminación de las baterías agotadas
ADVERTENCIA
No tire las baterías agotadas. Las baterías pueden explotar si se incineran. El producto que ha adquirido contiene una batería. La batería es reciclable. Cuando se agote su duración útil, de acuerdo con las leyes estatales y locales, puede ser ilegal tirar esta batería a la basura. Solicite a las autoridades locales los detalles sobre las opciones de reciclado o de la forma de deshacerse apropiadamente de la batería.
- Almacenamiento
Guarde la herramienta en un lugar con menos de 104°F (40°C) y fuera del alcance de niños.
NOTA
Almacenar baterías de ion-litio
Compruebe que las baterías de ion-litio se han cargado completamente antes de almacenarlas.
Un almacenamiento prolongado de las baterías (3 meses o más) con carga baja podría deteriorar su funcionamiento, reduciendo en gran medida el tiempo de uso de la batería o haciendo que las baterías no puedan mantener una carga.
No obstante, la reducción en gran medida del tiempo de uso de la batería puede recuperarse si se carga y utiliza de dos a cinco veces.
Si el tiempo de uso de la batería es extremadamente corto a pesar de haber cargado y utilizado la batería varias veces, deberá considerarla agotada y comprar una nueva.
PRECAUCIÓN
En el manejo y el m herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.
Aviso importante sobre las pilas de las herramientas inalámbricas de metabo HPT
Utilice siempre una de nuestras pilas genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra herramienta eléctrica inalámbrica cuando se utiliza con pilas diferentes a las indicadas por nosotros o cuando la pila se desmonta y modifica (como cuando se desmontan y sustituyen celdas u otras piezas internas).
SERVICIO Y REPARACIONES
antenimiento de las
ADVERTENCIA
- Este clavador solamente deberá repararlo personal entrenado por metabo HPT, un distribuidor, o el empresario.
- Para la reparación, utilice solamente las piezas suministradas o recomendadas por metabo HPT.
Todos los clavadores de calidad requerirán el servicio de mantenimiento o de reemplazo de piezas debido al desgaste con la utilización normal.
NOTA
Las especificaciones están sujetas a cambio sin previo aviso sin ninguna obligación por parte de metabo HPT.
Tabla de mantenimiento
| ACCIÓN PARA CÓMO | ||
| Limpieza del cargador y del mecanismo del alimentador. | Evitar atascos. Sople diariamente. | |
| Mantenimiento de la palanca de empuje en perfectas condiciones. | Garantizar la seguridad del operador y la operación efi caz del clavador. | Sople diariamente. |
Resolución de problemas del operador
La mayoría de problemas menores pueden ser resueltos de manera rápida y sencilla utilizando la tabla a continuación.
Si el problema persiste, contáctese con un centro de servicio técnico autorizado de metabo HPT asistencia.
- Herramienta eléctrica
| PROBLEMA MÉTODO DE COMPROBACIÓN CORRECCIÓN | ||
| El interruptor de alimentación no se enciende.Se enciende una vez, pero se apaga automáticamente. | Poca carga de batería. Cargue la batería. | |
| Electrónica interna dañada. Póngase en contacto con metabo HPT para la inspección. | ||
| ¿La palanca de empuje y/o el gatillo están activados? | Mantenga la palanca de empuje y el gatillo desactivados. | |
| ¿Deja de operar luego de 30 minutos?(Función de apagado automático) | Mantenga presionado el interruptor de alimentación durante más de un segundo para cambiar a “ENCENDIDO” | |
| La clavadora no opera (Interruptor de alimentación ENCENDIDO). | La clavadora no se ha presionado lo sufi ciente contra la pieza de trabajo. | Sostenga la clavadora fi rmemente y presiónela sobre la pieza de trabajo por completo. |
| El gatillo no se ha presionado lo sufi ciente. | Presione el gatillo fi rmemente. | |
| Pasan más de dos segundos desde que se activa la palanca de empuje hasta que se activa el gatillo (o desde que se activa el gatillo hasta que se activa la palanca de empuje). | Asegúrese de que pasen menos de dos segundos desde que se activa la palanca de empuje hasta que se activa el gatillo (o desde que se activa el gatillo hasta que se activa la palanca de empuje). | |
| Se ha activado el mecanismo preventivo.(No quedan clavos, o quedan muy pocos sujetadores). | Vuelva a cargar clavos en el cartucho. | |
| La palanca de bloqueo (función de bloqueo del gatillo) está en la posición “ENCENDIDO”. | Coloque la palanca de bloqueo en la posición “APAGADO”. (Refi érase a la página 85). | |
| La máquina está demasiado fría (por debajo de 23°F (-5°C)) o demasiado caliente. | Espere que la clavadora se enfrié o se caliente en la condición adecuada. | |
| Electrónica interna dañada. Póngase en contacto con metabo HPT para la inspección. | ||
| La clavadora opera, pero no se expulsa ningún clavo. | El cartucho está sucio. Sople y limpie el busque si hay atascos. Elimine el atasdo (refi érase a las páginas 91–92). | cartucho. |
| ¿La hoja del motor está gastada o dañada? | Póngase en contacto con metabo HPT para la inspección. | |
| ¿El resorte de la cinta está dañado o debilitado? | Reemplace el resorte de la cinta. | |
| ¿El alimentador de clavos está dañado? | Reemplace el alimentador de clavos. | |
| Compruebe si los clavos son los correctos. | Utilice solo los clavos recomendados. | |
| Accionamiento débil.Ciclo lento. | Compruebe la posición del regulador de ajuste de profundidad de clavado. | Reajuste de acuerdo con las páginas 90–91. |
| ¿Hoja del motor gastada? Póngase en contacto con metabo HPT para la inspección. | ||
| La presión del aire comprimido es baja. | Póngase en contacto con metabo HPT para la inspección. | |
| Electrónica interna dañada. Póngase en contacto con metabo HPT para la inspección. | ||
| Los clavos se clavan demasiado profundos. | Compruebe la posición del regulador de ajuste de profundidad de clavado. | Reajuste de acuerdo con las páginas 90–91. |
| Se omiten clavos.Alimentación intermitente. | Compruebe si los clavos son los correctos. | Utilice solo los clavos recomendados. |
| ¿El alimentador de clavos está dañado? | Reemplace el alimentador de clavos. | |
| ¿El resorte de la cinta está dañado o debilitado? | Reemplace el resorte de la cinta. | |
| ¿La hoja del motor está gastada o dañada? | Póngase en contacto con metabo HPT para la inspección. | |
| Los clavos se atascan.El clavo clavado está doblado. | Compruebe si los clavos son los correctos. | Utilice solo los clavos recomendados. |
| ¿La hoja del motor está gastada o dañada? | Póngase en contacto con metabo HPT para la inspección. | |
- Cargador
| PROBLEMA MÉTODO DE COMPROBACIÓN CORRECCIÓN | ||
| El testigo indicador de carga está parpadeando en púrpura rápidamente y la carga de la batería no comienza. | La batería no está insertada por completo. | Inserte la batería con fi rmeza. |
| Hay materia extraña en el terminal de la batería o donde la batería está acoplada. | Quite la materia extraña. | |
| El testigo indicador de carga parpadea en rojo y la batería no se carga. | La batería no está insertada por completo. | Inserte la batería con fi rmeza. |
| La batería se ha sobrecalentado. Si se | deja así, la batería comenzará a cargarse automáticamente si su temperatura disminuye, pero esto podría reducir su vida útil. Se recomienda dejar enfriar la batería en un lugar bien ventilado alejado de la luz solar directa antes de cargarla. | |
| El tiempo de uso de la batería es corto aunque esté totalmente cargada. | La batería se ha agotado. Sustituya la batería por una nueva. | |
| La batería tarda mucho tiempo en cargarse. | La temperatura de la batería, el cargador o los alrededores es extremadamente baja. | Cargue la batería en el interior o en otro lugar más cálido. |
| Las rejillas del cargador están bloqueadas provocando el sobrecalentamiento de los componentes internos. | Evite bloquear las rejillas. | |
| El ventilador de enfriamiento no está funcionando. | Contacte con un Centro de reparaciones autorizado por metabo HPT para las reparaciones. | |
| El indicador luminoso de alimentación USB se ha apagado y el dispositivo USB ha detenido la carga. | La capacidad de la batería es baja. Sustituya la batería por una que tenga capacidad. | |
| El indicador luminoso de alimentación USB no se apaga aunque el dispositivo USB ha fi nalizado el proceso de carga. | El indicador luminoso de alimentación USB se ilumina en verde para indicar que es posible realizar la carga USB. | Esto no es un fallo de funcionamiento. |
| No está claro cuál es el estado de carga de un dispositivo USB, o si la carga se ha completado. | El indicador luminoso de alimentación USB no se apaga aunque la carga se ha completado. | Examine el dispositivo USB que se está cargando para comprobar su estado de carga. |
| La carga de un dispositivo USB se para a la mitad. | El cargador se conectó a una toma eléctrica mientras el dispositivo USB se estaba cargando utilizando la batería como fuente de alimentación. | Esto no es un fallo de funcionamiento.El cargador pausa la carga USB durante unos 5 segundos cuando diferencia entre fuentes de alimentación. |
| Se insertó una batería en el cargador mientras el dispositivo USB se estaba cargando utilizando una toma de corriente como fuente de alimentación. | ||
| La carga del dispositivo USB se pausa a la mitad cuando la batería y el dispositivo USB se están cargando al mismo tiempo. | La batería se ha cargado por completo. | Esto no es un fallo de funcionamiento.El cargador pausa la carga USB durante unos 5 segundos mientras comprueba si la batería ha completado la carga. |
| La carga del dispositivo USB no se inicia cuando la batería y el dispositivo USB se están cargando al mismo tiempo. | La capacidad de batería restante es extremadamente baja. | Esto no es un fallo de funcionamiento.Cuando la capacidad de la batería alcanza un determinado nivel, la carga USB comienza automáticamente. |
Con respecto a la RECOLECCIÓN de baterías, póngase en contacto con Koki Holdings America Ltd. número 1-800-59-TOOLS (llamada gratis), o con metabo HPT AUTHORIZED POWER TOOL SERVICE CENTER.
Issued by
