MANUAL DE USUARIO CR 18DBL METABO

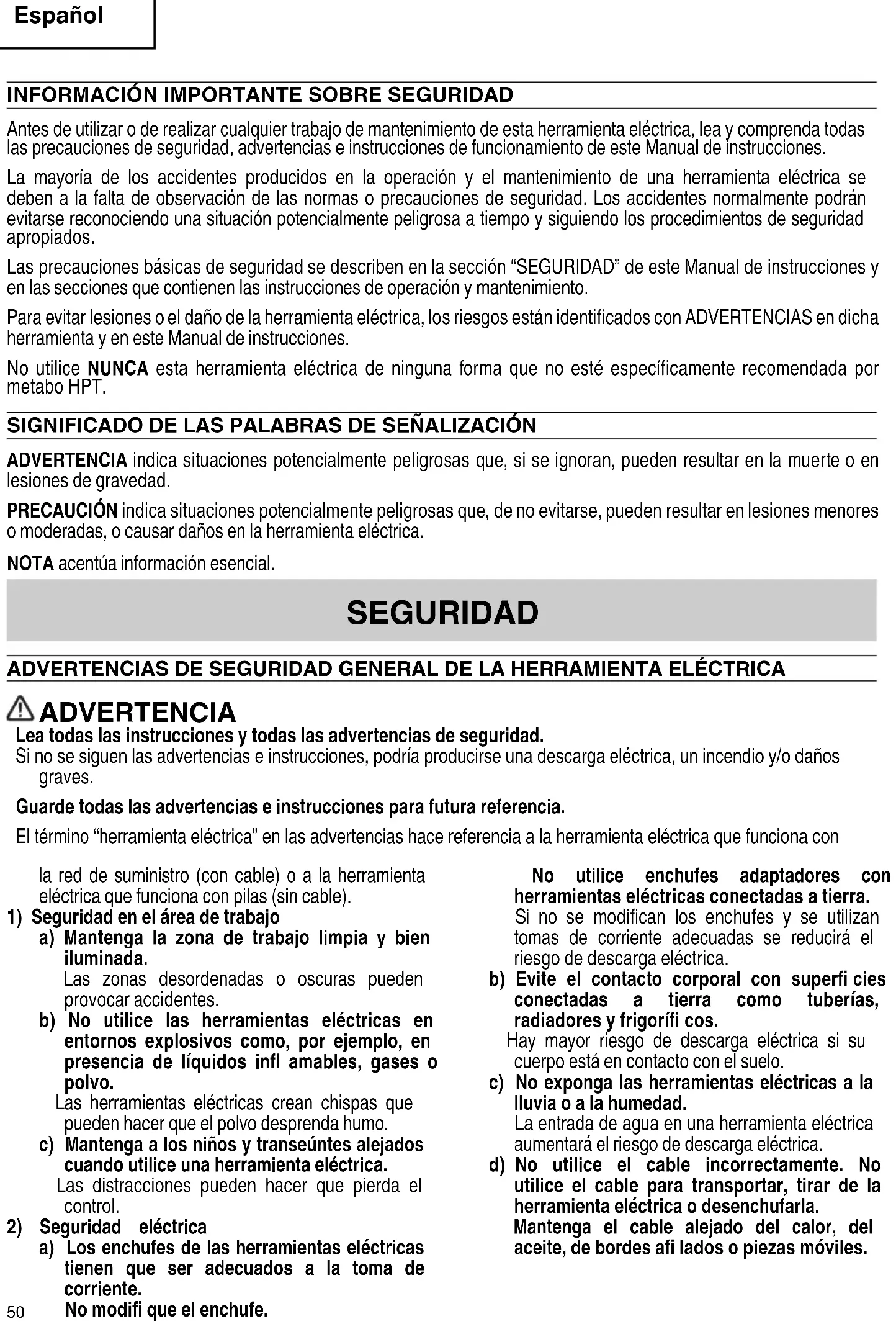

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones. La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento. Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identifi cados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por metabo HPT. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad. PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica. NOTA acentúa información esencial. SEGURIDAD ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA ADVERTENCIA Lea todas las instrucciones y todas las advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas o oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo. Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifi que el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifi can los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superfi cies conectadas a tierra como tuberías, radiadores y frigorífi cos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles. 000BookCR18DBLUSmetabo.indb50000BookCR18DBLUSmetabo.indb50 2018/10/0314:47:142018/10/0314:47:1451 Español Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la infl uencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off ” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afi ladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afi lados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

5) Utilización y cuidado de las herramientas a pilas

a) Recargue sólo con el cargador especifi cado por el fabricante. 000BookCR18DBLUSmetabo.indb51000BookCR18DBLUSmetabo.indb51 2018/10/0314:47:142018/10/0314:47:1452 Español Un cargador que es apto para un tipo de paquete de pilas podría crear un riesgo de incendio cuando se utiliza con otro paquete de pilas. b) Utilice herramientas eléctricas sólo con paquetes de pilas específi camente diseñados. La utilización de otros paquetes de pilas podría crear riesgo de daños e incendio. c) Cuando no se utilice el paquete de pilas, manténgalo alejado de otros objetos metálicos como clips, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro. Si se acortan los terminales de las pilas podrían producirse quemaduras o incendios. d) Bajos condiciones abusivas, podría expulsarse líquido de la pila; evite todo contacto. En caso de que se produzca contacto accidentalmente, enjuague con agua. Si entra líquido en los ojos, busque ayuda médica. El líquido expulsado de la pila podría causar irritación o quemaduras.

a) Lleve su herramienta a que la revise un experto cualifi cado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. – ADVERTENCIA – Para disminuir el riesgo de lesiones, el usuario debe leer el manual de instrucciones.

NORMAS ESPECÍFICOS DE SEGURIDAD

1. Sujete las herramientas eléctricas por las

superfi cies de empuñadura aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cables ocultos. Un accesorio de corte en contacto con un conductor “activo” puede “activar” las partes metálicas expuestas de la herramienta eléctrica y podría dar una descarga eléctrica al operario.

2. Utilice abrazaderas u otra forma práctica para

asegurar y sostener la pieza de trabajo a una plataforma estable. Puede ser inestable sujetar la pieza de trabajo con la mano o contra su cuerpo y llevar a la pérdida del control.

3. EMPLEE siempre protectores auditivos cuando

tenga que utilizar la herramienta durante mucho tiempo. La exposición prolongada a ruido de gran intensidad puede causar la pérdida del sentido del oído.

4. NO toque nunca las piezas móviles.

NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta. 5 NO utilice NUNCA la herramienta sin los protectores colocados en su lugar. NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

6. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado. No utilice las herramientas para fi nes no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

7. Maneje correctamente la herramienta.

No deje caer ni tire la herramienta.

8. Mantenga todos los tornillos, pernos, y cubiertas

fi rmemente fi jados en su lugar. Mantenga todos los tornillos, pernos, y cubiertas fi rmemente montados. Compruebe periódicamente su condición.

9. No utilice herramientas eléctricas si la carcasa o

la empuñadura de plástico está rajada. Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

10. Las cuchillas y los accesorios deberán montarse

con seguridad en la herramienta. Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fi jarse con seguridad.

11. Mantenga limpio el conducto de ventilación del

motor. El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

12. NO deje NUNCA la herramienta en

funcionamiento desatendida. Desconecte su alimentación. No deje sola la herramientas hasta mientras no se haya parado completamente.

13. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

14. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes. 000BookCR18DBLUSmetabo.indb52000BookCR18DBLUSmetabo.indb52 2018/10/0314:47:142018/10/0314:47:1453 Español Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

15. SIEMPRE utilice protección para los ojos que

satisfaga los requisitos de la última versión de la norma Z87.1 de ANSI.

16. SIEMPRE sujete fi rmemente la empuñadura cuando

durante la operación.

17. Defi niciones para los símbolos utilizados en esta

herramienta V ..................voltios --- .................c orr ien te con tinu a Hz ................hertzios A ..................amperios no ................velocidad sin carga ---/min .......... revoluciones o reciprocación por minuto

18. NO toque NUNCA la hoja de sierra con las manos

desnudas después de la operación.

19. Como la sierra sable a batería funciona con una

batería, tenga en cuenta que puede comenzar a funcionar en cualquier momento.

20. Cuando trabaje en lugares elevados, despeje el área

de otras personas y tenga en cuenta las condiciones que haya debajo de usted.

INSTRUCCIONES IMPORTANTES DE

SEGURIDAD PARA EL ATORNILLADOR

DE IMPACTO INALÁMBRICO

ADVERTENCIA La utilización inadecuada del Atornillador de impacto inalámbrico puede resultar en lesiones serias o en la muerte. Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación.

LEA TODAS LAS INSTRUCCIONES

1. Este manual contiene instrucciones importantes

de seguridad para el cargador de baterías modelo UC18YSL3.

2. Antes de utilizar el cargador de baterías, lea todas

las instrucciones y tenga en cuenta las marcas de precaución de (1) el cargador de baterías, (2) la batería, y (3) el producto que utiliza la batería.

3. Para reducir el riesgo de lesiones, cargue la batería

metabo HPT de tipo de la serie BSL18. Otros tipos de baterías podrían explotar causando lesiones y daños.

4. La utilización de un accesorio no recomendado o

vendido por el fabricante del cargador de baterías puede resultar en el riesgo de incendios, en descargas eléctricas, o en lesiones.

5. Para reducir el riesgo de dañar el cable y el enchufe,

para desconectar el cable del cargador de baterías, tire del enchufe.

6. Cerciórese de que el cable quede situado donde no

pueda pisarse, donde nadie pueda tropezar con él, y donde no pueda recibir daños.

7. A menos que sea absolutamente necesario, no

deberá utilizarse un cable prolongador. La utilización de un cable prolongador inadecuado podría resultar en el riesgo de incendios y descargas eléctricas. Cuando tenga que utilizar un cable prolongador, cerciórese de que: a. El enchufe del cable prolongador sea igual en tamaño y forma que el del cargador de baterías; b. El cable prolongador esté adecuadamente conectado y en buenas condiciones eléctricas; y c. Que el calibre del cable sea sufi ciente para el amperaje de CA del cargador de baterías, como se especifi ca en la Tabla 1. Tabla 1 CALIBRE (AWG) MÍNIMO RECOMENDADO PARA CABLES PROLONGADORES PARA EL CARGADOR DE BATERÍAS Amperaje nominal de entrada de CA* Calibre (AWG) del cable Igual o superior a pero inferior a Longitud del cable, Pies (metros) 25 (7.5) 50 (15) 100 (30) 150 (45)

• Si la entrada nominal del cargador de baterías se indica en vatios en vez de amperios, el amperaje nominal correspondiente se determinará dividiendo el vataje por la tensión, por ejemplo: 1,250 vatios = 10 amperios 125 voltios 000BookCR18DBLUSmetabo.indb53000BookCR18DBLUSmetabo.indb53 2018/10/0314:47:142018/10/0314:47:1454 Español

11. NUNCA almacene la batería ni el cargador de

la batería en lugares en los que la temperatura pueda llegar a los 104 °F (40 °C) o superar dicha temperatura, como dentro de una caja metálica o un auto.

12. NUNCA exponga la batería ni el cargador de la

batería a condiciones de lluvia a humedad.

13. SIEMPRE utilice el cargador con un tomacorriente

(120 voltios). La utilización de un cargador con cualquier otra tensión podría hacer que éste se recalentase y dañase.

14. SIEMPRE espere 15 minutos por lo menos entre las

cargas para evitar que el cargador se recaliente.

15. SIEMPRE desconecte el cable de alimentación del

tomacorriente cuando no vaya a utilizar el cargador. ADVERTENCIA DE LA BATERÍA DE LITIO Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida. En los casos 1 a 3 descritos más abajo, cuando utilice este producto, incluso si tira del interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.

1. Cuando la batería restante se agota, el motor se

detiene. En este caso, cárguela inmediatamente.

2. Si la herramienta se sobrecarga, el motor puede

detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volverla a utilizar.

3. Si la batería se calienta excesivamente al realizar

un trabajo de sobrecarga, la potencia de la batería podría pararse. En este caso, deje de utilizar la batería y deje que se enfríe. Posteriormente puede utilizarla de nuevo. Asimismo, preste atención a las siguientes advertencias y precauciones. ADVERTENCIA Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en la

Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería.

Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería.

No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo.

Antes de almacenar una batería, retire las virutas y el polvo que se haya adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).

2. No agujeree la batería con un objeto afi lado como un

clavo, no la golpee con un martillo, la pise, la tire o la exponga a fuertes impactos físicos.

8. No utilice el cargador de baterías con un cable o un

enchufe dañado. Si están dañados, reemplácelos inmediatamente.

9. No utilice el cargador de baterías si ha recibido un

golpe, si ha caído, o si está dañado de alguna otra forma. Llévelo a un técnico cualifi cado.

10. No desarme el cargador de baterías. Cuando

necesite reparación, llévelo a un técnico cualifi cado. El reensamblaje incorrecto podría resultar en el riesgo de incendios o descargas eléctricas.

11. Para reducir el riesgo de descargas eléctricas,

desenchufe el cargador del tomacorriente antes de intentar realizar cualquier operación de mantenimiento o de limpiarlo. La extracción de la batería no reducirá este riesgo.

INSTRUCCIONES IMPORTANTES DE

SEGURIDAD PARA LA BATERÍA Y EL

CARGADOR DE BATERÍAS

Usted deberá cargar la batería antes de utilizar el atornilladores de percusion inalámbrico. Antes de utilizar el cargador de baterías modelo UC18YSL3, cerciórese de leer todas las instrucciones y precauciones del mismo, de la batería, y de este manual. PRECAUCIÓN ¡UTILICE SOLAMENTE BATERÍA metabo HPT DEL TIPO DE LA SERIE BSL18. LOS DEMÁS TIPOS DE BATERÍAS PODRÍAN EXPLOTAR Y CAUSAR LESIONES! Para evitar el riesgo de lesiones, siga las instrucciones ofrecidas a continuación: ADVERTENCIA La utilización inadecuada de la batería o del cargador de baterías puede conducir a lesiones serias. Para evitar estas lesiones:

1. NUNCA desarme la batería.

2. NUNCA incinere una batería, aunque esté dañada o

completamen-te agotada.

3. NUNCA cortocircuite la batería.

4. NUNCA inserte ningún objeto en las ranuras de

ventilación del cargador. Si lo hiciese podría recibir descargas eléctricas o dañar el cargador de baterías.

5. NUNCA cargue en exteriores. Mantenga la batería

alejada de la luz solar directa, y utilícela solamente donde haya poca humedad y una buena ventilación.

6. NUNCA cargue cuando la temperatura sea inferior a

14°F (-10°C) o superior a 104°F (40°C ).

7. NUNCA conecte dos cargadores de baterías juntos.

8. NUNCA inserte objetos extraños en el orifi cio para la

batería ni en el cargador de baterías.

10. NUNCA utilice una fuente de alimentación de CC

para cargar. 000BookCR18DBLUSmetabo.indb54000BookCR18DBLUSmetabo.indb54 2018/10/0314:47:142018/10/0314:47:1455 Español

3. No utilice una batería que pudiera estar dañada o

4. No utilice la batería con las polaridades cambiadas.

5. No conecte la batería directamente a salidas

eléctricas o a los encendedores de cigarros de los coches.

6. No utilice la batería para un fi n diferente a los

7. Si la carga de la batería no fi naliza incluso cuando

ha transcurrido un determinado tiempo de recarga, detenga inmediatamente la recarga.

8. No coloque o exponga la batería a temperaturas

elevadas o alta presión como en un microondas, una secadora o un contenedor de gran presión.

9. Aléjela del fuego inmediatamente cuando se detecte

una fuga o un olor raro.

10. No la utilice en un lugar donde se genere gran

electricidad estática.

11. Si hay una fuga de la batería, mal olor, se genera

color, está descolorida o deformada, o de algún modo funciona de forma anormal durante su utilización, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización.

12. No sumerja la batería ni permita que fl uidos entren

en ella. La entrada de líquidos conductores, como el agua, puede provocar daños que resulten en incendios o explosiones. Guarde la batería en un lugar fresco y seco, alejado de los materiales combustibles e infl amables. Las atmósferas con gases corrosivos deben ser evitadas. PRECAUCIÓN

1. Si el líquido de fuga de la batería entra en contacto

con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo y póngase en contacto con un médico inmediatamente. Si no se trata, el líquido podría causar problemas de visión.

2. Si el líquido de fuga entra en contacto con la piel o la

ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo inmediatamente. Podría producir irritación de la piel.

3. Si observa óxido, mal olor, recalentamiento,

decoloración, deformación y/u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvasela a su proveedor o distribuidor. ADVERTENCIA Si un objeto extraño conductor de electricidad entra en los terminales de la batería de litio, podría producirse un cortacircuito, resultando en un riesgo de incendio. Por favor, respete los siguientes consejos cuando almacene la batería.

No coloque cortes conductivos, clavos, cables de acero, cables de cobre u otros cables en la caja de almacenamiento.

Instale el paquete de baterías en la herramienta eléctrica o almacénelo presionando la tapa de baterías hasta que se oculten los orificios de ventilación para evitar cortacircuitos. (Ver Fig. 3) A PROPÓSITO DEL TRANSPORTE DE LA

BATERÍA DE IONES DE LITIO

Al transportar una batería de iones de litio, tenga en cuenta las siguientes precauciones. ADVERTENCIA Notifique a la compañía de transporte que un paquete contiene una batería de iones de litio, informe a la compañ ía eléctrica de su potencia de salida y siga las instrucciones de la compañía de transporte al preparar su transporte.

Las baterías de iones de litio que superen una potencia de salida de 100 Wh se considera que son materiales peligrosos en la Clasificación de Transporte y requieren procedimientos de aplicación especiales.

Para el transporte en el extranjero, deberá cumplir con las leyes internacionales y las normas y regulaciones del país de destino.

Potencia de salida Número de 2 o 3 dígitos Fig. 1

PRECAUCIONES DE CONEXIÓN DEL

DISPOSITIVO USB Cuando se produce un problema inesperado, los datos en un dispositivo USB conectado a este producto podrían dañarse o perderse. Asegúrese siempre de realizar una copia de seguridad de los datos contenidos en el dispositivo USB antes de su uso con este producto. Tenga en cuenta que nuestra compañía no acepta ninguna responsabilidad por los datos almacenados en el dispositivo USB que se hayan dañado o perdido, ni por ningún daño que pudiera sufrir un dispositivo conectado. 000BookCR18DBLUSmetabo.indb55000BookCR18DBLUSmetabo.indb55 2018/10/0314:47:142018/10/0314:47:1456 Español

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS

DESCRIPCIÓN FUNCIONAL

NOTA La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica. NOMENCLATURA

1. Sierra sable a batería (CR18DBL)

Palanca Palanca de la base Panel de interruptores Indicador luminoso de batería restante Botón de bloqueo- desconexión Interruptor de gatillo Batería Luz LED Carcasa Gancho Hoja Interruptor selector del modo Lámpara indicadora del modo Base Empuñadura Cubierta delantera Interruptor de indicador de batería restante Fig. 2 000BookCR18DBLUSmetabo.indb57000BookCR18DBLUSmetabo.indb57 2018/10/0314:47:142018/10/0314:47:1458 Español

2. Batería 3. Cargador de baterías

Orifi cios de ventilación Enganche Terminales Taps de batería Batería <BSL1860> <UC18YSL3> Placa de características Cable Riel de guía Testigo indicador de carga Orifi cios de ventilación Cuerpo Fig. 3 Fig. 4 ESPECIFICACIONES

1. Sierra sable a batería

Modelo CR18DBL Motor Motor de CC Capacidad Tubo de acero dulce: D.E. 5" (130 mm) Tubo de cloruro de vinilo: D.E. 5" (130 mm) Madera: 4-23/32" 120 mm Placa de acero dulce: 3/4" (19 mm) Velocidad sin carga 0 – 2,500 /min Carrera 1-1/4" (32 mm) Battería Modelo BSL1860 (6.0 Ah) Tipo Batería de Li-ion Tensión CC 18 V Peso 7.4 lbs. (3.4kg)

2. Cargador de baterías

Modelo UC18YSL3 Fuente de alimentación de entrada Monofásica: AC 120 V 60 Hz Tiempo de carga (A una temperatura de 68°F (20°C)) BSL1860 : Aprox. 38 min Tensión de carga 14.4 V – 18 V CC Corriente de carga CC 8.0 A Peso 1.3 lbs. (0.6 kg) NOTA: El tiempo de carga pueda variar de acuerdo con la temperatura y la tensión de la fuente de alimentación. 000BookCR18DBLUSmetabo.indb58000BookCR18DBLUSmetabo.indb58 2018/10/0314:47:142018/10/0314:47:1459 Español

1. Conecte el cable de alimentación del cargador a

una toma. Cuando el cable de alimentación esté conectado, el testigo indicador de carga parpadeará en color rojo. (A intervalos de 1 segundo) ADVERTENCIA No utilice el cargador si su cable está dañado. Haga que se lo reparen inmediatamente.

2. Inserte la batería en el cargador de baterías.

Inserte la batería en el cargador de baterías como muestra en la Fig 6. Testigo indicador de carga Riel de guía Batería Fig. 6

Cuando inserte una batería en el cargador, el testigo indicador de carga parpadeará en azul. Cuando la batería esté totalmente cargada, el testigo indicador de carga se iluminará en verde. (Consulte la Tabla 2). (1) Indicaciones del testigo indicador de carga Las indicaciones del testigo indicador de carga serán tal y como se muestran en la Tabla 2, de acuerdo con la condición del cargador de baterías o de la batería. APLICACIONES

Corte de tubos metálicos y de acero inoxidable.

Cortes de diversas maderas útiles.

Corte de placa de acero pobre en carbono, de aluminio y de cobre.

Corte de resina sintética, tal como resina de fenol y cloruro de vinilo.

MÉTODO DE EXTRACCIÓN E

INSTALACIÓN DE LA BATERÍA

Forma de instalar la batería. Alinee la batería con la ranura de la empuñadura de la herramienta y deslícela en su lugar. Insértela siempre completamente hasta que s e encuentre cerca (Fig. 5).

Forma de extraer la batería. Extraiga la batería de la empuñadura de la herramienta mientras presiona el enganche (2 pzas.) de la batería (Fig.5). Cierre Empuñadura Batería Sacar Presionar Insertar Fig. 5

NOTA Antes de enchufar el cargador en un tomacorriente, tenga en cuenta los puntos siguientes.

La tensión de la fuente de alimentación está indicada en la placa de características.

El cable no deberá estar dañado. ADVERTENCIA No cargue con una tensión superior a la indicada en la placa de características. Si cargase con una tensión superior a la indicada en la placa de características, el cargador se quemaría. 000BookCR18DBLUSmetabo.indb59000BookCR18DBLUSmetabo.indb59 2018/10/0314:47:142018/10/0314:47:1460 Español

4. Desconecte el cargador de baterías del

tomacorriente. PRECAUCIÓN No desconecte el cable del tomacorriente tirando delmismo. Cerciórese de tirar del enchufe para desconectarlo del tomacorriente a fi n de evitar dañar el cable.

5. Extraiga la batería del cargador de baterías.

Sujetando el cargador de baterías con una mano, extraiga la batería del mismo. NOTA Asegúrese de extraer la batería del cargador de baterías después del uso, y guárdela después. Tabla 2 Indicaciones del testigo indicador de carga Testigo indicador de carga (ROJO/ AZUL/ VERDE/ PÚRPURA) Antes de la carga Parpadea (ROJO) Se enciende durante 0.5 segundos. No se enciende durante 0.5 segundos (apagada durante 0.5 segundos). Conectada a la fuente de alimentación Durante la carga Parpadea (AZUL) Se enciende durante 0.5 segundos. No se enciende durante 1 segundo. (apagado durante 1 segundo) Capacidad de la batería a menos del 50% Parpadea (AZUL) Se enciende durante 1 segundo. No se enciende durante 0.5 segundos (apagada durante 0.5 segundos). Capacidad de la batería a menos del 80% Se enciende (AZUL) Se enciende de forma continua Capacidad de la batería a más del 80% Carga completada Se enciende (VERDE) Se enciende de forma continua (Sonido continuo de la señal acústica: alrededor de 6 segundos) Espera por sobrecalentamiento Parpadea (ROJO) Se enciende durante 0.3 segundos. No se enciende durante 0.3 segundos (apagada durante 0.3 segundos). Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe). Carga imposible Destellos (PÚRPURA) Se enciende durante 0.1 segundos. No se enciende durante 0.1 segundos (apagada durante 0.1 segundos). (Señal acústica intermitente: alrededor de 2 segundos) Fallo de funcionamiento de la batería o del cargador (2) Temperatura de las baterías. La temperatura de las baterías se muestra en la Tabla 3, y las baterías que se hayan calentado deberán dejarse enfriar durante cierto tiempo antes de cargarlas. Table 3 Baterías Temperatura con la que podrá cargarse la batería BSL1860 32°F – 122°F ( 0°C – 50°C) (3) Tiempo de carga (A 68°F (20°C)) Tabla 4 Tiempo de carga Cargador Batería UC18YSL3 BSL1860 Aprox. 38 min. NOTA El tiempo de recarga puede variar de acuerdo con la temperatura ambiental. 000BookCR18DBLUSmetabo.indb60000BookCR18DBLUSmetabo.indb60 2018/10/0314:47:152018/10/0314:47:1561 Español Descarga eléctrica en caso de baterías nuevas, etc. Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2 – 3 veces. Forma de hacer que las baterías duren más (1) Recarque las baterías antes de que se hayan agotado completamente. Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse. (2) Evite realizar la recarga a altas temperaturas. Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo. PRECAUCIÓN

Si utiliza continuamente el cargador de baterías, éste se calentará, lo que puede causar averías. Después de haber fi nalizado la carga, espere 15 minutos antes de realizar la carga siguiente.

Si la batería se carga mientras está caliente debido a que se ha dejado durante mucho tiempo en un lugar expuesto a la luz solar directa o porque la batería acaba de utilizarse, el testigo indicador de carga del cargador se iluminará durante 0,3 segundos y no se iluminará durante 0,3 segundos (permanecerá apagado durante 0,3 segundos). En tales casos, deje primero que se enfríe la batería e inicie luego la carga.

Cuando el testigo indicador de carga parpadee (a intervalos de 0,2 segundos), compruebe si hay objetos extraños en el orifi cio de instalación de la batería del cargador y extráigalos si los hubiera. Si no hay objetos extraños, es probable que la batería o que el cargador de baterías esté funcionando mal. Llévelos a un centro de reparaciones autorizado.

Antes de usar, compruebe el cable de conexión USB en busca de cualquier defecto o daño. Usar un cable USB defectuoso o dañado puede provocar emisiones de humo o incendios.

Cuando no se está usando el producto, cubra el puerto USB con la cubierta de goma. Acumulación de polvo, etc. en el puerto USB puede provocar emisiones de humo o incendios. NOTA

El tiempo necesario para la carga será más largo cuando un dispositivo USB y la batería se carguen simultáneamente.

Podría haber una pausa ocasional durante la recarga USB.

Cuando no se esté cargando un dispositivo USB, apague la alimentación USB y retire el dispositivo USB del cargador. De lo contrario, podría no solo reducir la vida de la batería de un dispositivo USB, pero también podría ocasionar accidentes imprevistos. (1) Seleccione un método de carga Dependiendo del método de carga seleccionado, tanto si la batería se ha insertado en el cargador o si el cable de alimentación está enchufado a una toma de corriente.

Carga de un dispositivo USB mediante batería (Fig. 7-a)

Cargar un dispositivo USB desde una toma de corriente eléctrica (Fig. 7-b)

Cargar un dispositivo USB y su batería desde una toma de corriente eléctrica (Fig. 7-c) abc Fig. 7 (2) Encienda el enchufe de alimentación USB (Fig. 8) Cuando encienda el enchufe de alimentación USB, el testigo indicador de alimentación USB se encenderá. Testigo de alimentación USB Cubierta de goma Puerto USB Cable USB Interruptor de alimentación USB Fig. 8 (3) Conecte el cable USB. (Fig. 8) Retire la cubierta de goma y enchufe con fi rmeza un cable USB disponible en comercios (apropiado para el dispositivo que se está cargando) en el puerto USB. 000BookCR18DBLUSmetabo.indb61000BookCR18DBLUSmetabo.indb61 2018/10/0314:47:152018/10/0314:47:1562 Español

Cuando el cable de alimentación no esté enchufado a una toma eléctrica y se agote la batería, la salida de alimentación eléctrica se detendrá y el testigo de alimentación USB se apagará.

Cuando el testigo indicador de alimentación USB se apague, cambie la batería o enchufe el cable de alimentación a una toma eléctrica. (4) Cuando se haya completado la carga

El testigo indicador de alimentación USB no se activará cuando un dispositivo USB se haya cargado por completo. Para verifi car el estado de carga, compruebe el dispositivo USB.

Apague el interruptor de alimentación USB y desenchufe el cable de alimentación de la toma de alimentación eléctrica. (Fig. 8)

Extraiga la batería del cargador y coloque la tapa de goma sobre el puerto USB.

ANTES DE LA OPERACIÓN

PRECAUCIÓN Para evitar accidentes serios, cerciórese de que el interruptor esté abierto (OFF), y extraiga la batería.

1. Compruebe el entorno del área de trabajo

Compruebe el área de trabajo para asegurarse de que esté libre de desperdicios y obstáculos. Compruebe que en el área no haya personal innecesario. Cerciórese de que la iluminación y la ventilación sean adecuadas.

2. Montaje de la hoja

Esta unidad emplea un mecanismo desmontable que permite montar y desmontar las hojas de sierra sin necesidad de llave u otras herramientas. (1) Haga girar la palanca para abrir la sujeción de la hoja. (2) Inserte completamente la hoja de sierra en la hendidura pequeña del sujetador de la hoja mediante el giro de la palanca. Esta hoja puede montarse tanto en dirección ascendente como descendente. (Fig. 9, Fig. 10) Hoja Palanca Hendidura del sujetador de hoja Fig. 9 Hoja Palanca Hendidura del sujetador de hoja Fig. 10 (3) Cuando suelte la palanca, la fuerza del resorte hará que el manguito del sujetador vuelva automáticamente a la posición correcta. No hay necesidad de asegurar el manguito del sujetador en este momento. (4) Con la mano, tire de la hoja de sierra hacia atrás dos o tres veces y verifi que que la hoja esté fi rmemente instalada. (Fig. 11) Palanca Hoja Fig. 11 PRECAUCIÓN Cuando tire de la hoja de sierra, asegúrese de hacerlo desde atrás. Si intenta tirar de la misma desde alguna otra parte, podrá sufrir lesiones.

3. Desmontaje de la hoja

PRECAUCIÓN Nunca toque la hoja de sierra inmediatamente después de haberla utilizado. El metal estará caliente y podrá quemarse. (1) Luego de hacer girar la palanca, apunte con la hoja hacia abajo. La hoja debería caerse por sí sola. Si la hoja no se cae, extráigala con la mano.

CUANDO SE ROMPA LA HOJA

Hasta cuando la hoja está rota y permanece en la pequeña ranura del sujetador de la hoja, debería caer cuando la palanca se hace girar y la hoja se apunta hacia abajo. Si la hoja no se cae sola, extráigala usando los procedimientos descritos más abajo. (1) Si una parte de la hoja de sierra rota sobresale de la pequeña hendidura del sujetador de la hoja, saque la parte saliente y extraiga la hoja. 000BookCR18DBLUSmetabo.indb62000BookCR18DBLUSmetabo.indb62 2018/10/0314:47:152018/10/0314:47:1563 Español (2) Si la hoja de sierra rota se encuentra oculta dentro de la pequeña hendidura, enganche la hoja rota utilizando la punta de otra hoja de sierra y extráigala. (Fig. 12) Otra hoja Palanca Ranura Fig. 12

(1) Después de utilizar la sierra, elimine el aserrín, el polvo, la arena, la humedad, etc. con aire o con un cepillo, etc. para asegurarse de que la montura de la hoja funciona suavemente. NOTA Si utilizara la herramienta sin haber realizado la limpieza en el área en que se instala la hoja de sierra, el movimiento de la palanca podría volverse lento debido a la acumulación de partículas de polvo y serrín. En tal caso, haga girar la palanca y limpie la zona alrededor del sujetador y la palanca limpiando o soplando con aire la acumulación. PRECAUCIÓN No utilice ninguna hoja de sierra con el orifi cio de la hoja gastado. De lo contrario, la hoja podría soltarse y provocar lesiones personales. (Fig. 13) Orifi cio de la hoja Hoja Fig. 13

4. Cómo ajustar la base

Para maximizar la duración de la hoja, la base se desliza hacia dentro o hacia fuera para permitir ajustar la longitud de la carrera para lograr mayor efi ciencia. (1) Desactive el interruptor y extraiga la batería. (2) Haga girar la palanca de la base hacia la derecha, y deslice la base hacia la posición deseada. La base puede ajustarse en cinco posiciones. (3) Haga girar la palanca de la base hacia la izquierda para fi jar la base. (Fig. 14) Base Palanca de la base Fig. 14 (4) Asegúrese de que la base no interfi era con la hoja ADVERTENCIA Para evitar lesiones físicas y daños, no opere la sierra sin la base colocada. El sujetador podría golpear contra la pieza de trabajo y dañar el mecanismo recíproco.

5. Compruebe la batería insertada

ADVERTENCIA Si insertase la batería con el gatillo interruptor en la posición ON, la herramienta eléctrica comenzará a funcionar inmediatamente, lo que podría provocar lesiones serias. PRECAUCIÓN Inserte la batería hasta que encaje en su lugar con un ligero chasquido, ya que de lo contrario podría caerse accidentalmente de la herramienta y causar lesiones. OPERACIÓN ADVERTENCIA No toque nunca las partes móviles. PRECAUCIÓN

Durante la operación, tenga cuidado de no permitir la infi ltración de aserrín, polvo, humedad, etc., a través de la sección del émbolo. Si llegara a haber aserrín y otras impurezas acumulados en la sección del émbolo, límpielo antes del uso.

No desmonte la cubierta delantera (consulte la Fig. 2). Asegúrese de sujetar el cuerpo desde la parte superior de la cubierta delantera.

Mientras realiza el corte, presione la base contra el material. La hoja de sierra podría dañarse debido a la vibración si la base no está fi rmemente presionada contra la pieza de trabajo. 000BookCR18DBLUSmetabo.indb63000BookCR18DBLUSmetabo.indb63 2018/10/0314:47:152018/10/0314:47:1564 Español Además, la punta de la hoja de sierra a veces puede entrar en contacto con la pared interior del tubo, y dañarse la hoja de sierra.

Seleccione una hoja de sierra del largo más apropiado. Lo ideal sería que el largo que sobresale de la base de la hoja de sierra después de restar la carrera sea mayor que el del material (consulte las Fig. 15 y 17). Si corte un tubo grande, una pieza de madera grande, etc., que exceda la capacidad de corte de la hoja, existiría el riesgo de que la misma no haga contacto con la pared interior del tubo, madera, etc., y podrían producirse daños. (Fig. 16, Fig. 18) Fig. 15 Carrera Carrera Fig. 16 Carrera Fig. 18 Fig. 17 Carrera

Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida. Por lo tanto, si se sobrecarga al batería, el motor puede detenerse. No obstante, esto no es un problema, sino el resultado de la función de protección. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga.

No extraiga la herramienta de la pieza de trabajo durante un corte con la hoja de sierra en movimiento.

Después de haber fi nalizado la operación, extraiga la batería. NOTA Tenga cuidado de no bloquear el motor, Si el motor se bloquea, desconecte inmediatamente la alimentación. Si el motor permaneciese bloqueado durante cierto tiempo, podría quemarse peste o la batería.

1. Operación del interruptor

(1) Botón de bloqueo-desconexión La herramienta está equipada con un botón de bloqueo. Para poner en marcha la herramienta, presione el botón de bloqueo y accione el gatillo. (Fig. 19) Interruptor de gatillo Botón de bloqueo-desconexión Botón de bloqueo-desconexión Presionar Bloquear Desbloquear Presionar Fig. 19 PRECAUCIÓN No fi je y asegure el botón de bloqueo. Además, mantenga el dedo fuera del interruptor de encendido cuando la herramienta esté siendo transportada. De lo contrario, el gatillo interruptor puede encenderse de forma involuntaria y provocar accidentes inesperados. (2) Interruptor de gatillo Esta herramienta cuenta con un interruptor de gatillo controlado por velocidad variable. La herramienta puede activarse («ON») o desactivarse («OFF») apretando o soltando el gatillo. El grado de carrera del émbolo de la hoja se puede ajustar entre los valores máximo y mínimo indicados en la placa de características, por medio de la presión aplicada al gatillo. Aplique mayor presión para aumentar la velocidad y reduzca la presión para disminuir la velocidad. Interruptor de gatillo Fig. 20

2. Uso de la luz LED

Cuando se tira del interruptor, la luz LED iluminará automáticamente la parte de la punta de la herramienta. (Fig. 21) 000BookCR18DBLUSmetabo.indb64000BookCR18DBLUSmetabo.indb64 2018/10/0314:47:152018/10/0314:47:1565 Español La luz LED se apagará automáticamente 10 segundos después de liberar el interruptor. La luz LED también funciona como una señal de advertencia que se ilumina durante el uso. Para obtener más información, consulte “10. Señales de aviso de luz LED”. Interruptor de gatillo Luz LED Fig. 21 PRECAUCIÓN

No exponga los ojos directamente a la luz; evite mirar hacia ella directamente. Si los ojos están expuestos de manera continua a la luz, pueden resultar lesionados.

Limpie cualquier resto de polvo o suciedad enganchado al objetivo de la luz LED con un paño suave, procurando no rayar la lente. Los arañazos en la lente de la luz LED pueden resultar en una reducción de brillo.

3. Acerca del indicador de batería restante

Al pulsar el interruptor del indicador de batería restante, se ilumina el indicador luminoso de batería restante y puede comprobarse la potencia restante. (Fig. 22) Al retirar el dedo de dicho interruptor, el indicador luminoso de batería restante se apaga. La Tabla 5 muestra el estado del indicador luminoso de batería restante y la potencia de batería restante. Tabla 5 Estado del indicador Potencia de batería restante La potencia restante de la batería es sufi ciente. La potencia restante de la batería se encuentra a la mitad. La potencia restante de la batería está prácticamente agotada. Recargue la batería cuanto antes. Dado que el indicador de batería restante muestra resultados ligeramente diferentes según la temperatura ambiental y las características de la batería, utilice su lectura como referencia. Indicador luminoso de batería restante Interruptor de indicador de batería restante Panel de interruptores Fig. 22 NOTA

No golpee con fuerza ni rompa el panel de interruptores. Pueden producirse problemas.

Para reducir el consumo de la potencia de batería, el indicador luminoso de batería restante se ilumina mientras se mantiene presionado el interruptor del indicador de batería restante.

4. Ajuste de la velocidad de operación

No someta el panel de interruptores a impactos ni daños.

Seleccione el modo mientras el interruptor disparador está liberado. De lo contrario, podrían producirse fallos de funcionamiento. El volumen de desplazamiento de la hoja puede ser ajustado a cualquier nivel dependiendo de cuánto se oprime el interruptor de la unidad. Además, se puede seleccionar el número máximo de desplazamientos con el interruptor de selección del modo. Cuanto más se oprima el interruptor de la unidad, mayor será el número de desplazamientos. Al iniciar un corte, comience a cortar con desplazamientos reducidos (a baja velocidad) para cortar la posición deseada con precisión. Una vez que tenga el corte deseado, aumente el número de desplazamientos (alta velocidad) y termine el corte. 000BookCR18DBLUSmetabo.indb65000BookCR18DBLUSmetabo.indb65 2018/10/0314:47:152018/10/0314:47:1566 Español Interruptor selector del modo Panel de interruptores Lámpara indicadora del modo Interruptor del gatillo Fig. 23 Cuando instala la batería y conecta la alimentación, puede cambiar los modos cada vez que oprime el interruptor de selección del modo. (Fig. 24) Fig. 24

El modo de cambio de velocidad permite cambiar el número de desplazamientos máximos entre tres niveles: velocidad baja, velocidad media y velocidad alta. Con el modo de cambio de velocidad, el número ajustado de desplazamientos máximos será mantenido incluso si la carga cambia.

Con el modo automático, el consumo de electricidad y el ruido pueden ser suprimidos al reducir el número de desplazamientos máximos durante la operación del motor sin carga. El modo automático aumenta automáticamente el número de revoluciones cuando la carga se vuelve más pesada durante la operación. Cuando la carga se vuelve más ligera, el número de revoluciones se reduce automáticamente. En la tabla 6 se muestran el estado de la lámpara y la velocidad. Tabla 6 Modo Estado de la lámpara Velocidad de operación Usos Modo de transmisión Baja 0 – 1,600 /min Acero inoxidable Plástico Tablero de fi bra Media 0 – 2,300 /min Tubos de acero suave Tubos de hierro fundido Acero en ángulo con forma de L Aluminio, bronce, cobre Alta 0 – 2,500 /min Placa de yeso Madera Modo automático 0 – 1,600 /min 2,500 /min (cuando la carga se vuelve más pesada) PRECAUCIÓN No corte acero inoxidable en el modo automático. NOTA El interruptor selector del modo solo puede ser ajustado una vez instalada la batería en la llave y tras haber oprimido el interruptor disparador una vez.

5. Cómo usar el gancho

El gancho puede ser usado para colgar la unidad temporalmente durante las operaciones (Fig. 25, Fig. 26). PRECAUCIÓN El gancho nunca debe ser usado para colgar la unidad sobre una persona. Cuando utilice el gancho, compruebe para asegurarse de que la unidad principal no se deslizará y caerá, o se volverá inestable por el viento u otros motivos. No cuelgue nunca la unidad de su cinturón o sus pantalones, ya que esto podría causar accidentes. 000BookCR18DBLUSmetabo.indb66000BookCR18DBLUSmetabo.indb66 2018/10/0314:47:152018/10/0314:47:1567 Español Gancho Fig. 25 Gancho Fig. 26

6. Corte de materiales metálicos

Presione la base fi rmemente contra la pieza de trabajo.

No aplique nunca ninguna fuerza indebida a la hoja de sierra durante el corte. De lo contrario, la hoja podrá romperse fácilmente.

Dependiendo de la combinación entre el material a cortar y la hoja, el motor podría bloquearse. En caso de que se bloquee el motor, desconecte el interruptor inmediatamente.

No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo. La sierra sable a batería crea chispas que podrían incendiar el polvo o los gases. (1) Sujete fi rmemente una pieza de trabajo antes de la operación. (Fig. 27) Fig. 27 (2) Cuando corte materiales metálicos, utilice un aceite para corte de metales apropiado (aceite para turbinas, etc.). Cuando no utilice un aceite para corte de metales líquido, aplique grasa sobre la pieza de trabajo. PRECAUCIÓN La vida de servicio de la hoja de sierra se acortará enormemente si no utiliza aceite para corte de metales.

Cuando corte madera, cerciórese de asegurar fi rmemente la pieza de trabajo antes de comenzar. (Fig. 28) Fig. 28 PRECAUCIÓN No aplique nunca ninguna fuerza indebida a la hoja de sierra durante el corte. Asimismo, no olvide de presionar fi rmemente la base contra la madera.

8. Corte de líneas curvadas

Recomendamos utilizar la hoja BIMETÁLICA mencionada en la Página 74 debido a su resistencia y a sus características de robustez. PRECAUCIÓN Disminuya la velocidad de alimentación cuando corte material en pequeños arcos circulares, pues una velocidad innecesariamente alta podría romper la hoja.

9. Corte por penetración

Con esta herramienta puede realizar corte de cavidad en madera laminada y en tablas de material delgado. El corte de cavidad se puede realizar con toda facilidad con la hoja de sierra en sentido inverso, tal como se observa en las Figs. 30, Fig. 32 y Fig. 34. Utilice una hoja de sierra lo más corta y gruesa posible. Para este fi n, se recomienda la hoja BIMETÁLICA 725362 mencionada en la página 74. Asegúrese de prestar atención durante la operación de corte y de proceder de la siguiente manera. (1) Presione la parte inferior (o la parte superior) de la base contra el material. Tire del gatillo mientras mantiene la punta de la hoja de sierra separada del material. (Fig. 29, Fig. 30) 000BookCR18DBLUSmetabo.indb67000BookCR18DBLUSmetabo.indb67 2018/10/0314:47:162018/10/0314:47:1668 Español (2) Levante el mango lentamente y corte con la hoja de sierra poco a poco. (Fig. 31, Fig. 32) (3) Sujete el cuerpo fi rmemente hasta que la hoja de sierra penetre completamente dentro del material (Fig. 33, Fig. 34) Fig. 33 Fig. 34 Fig. 29 Fig. 30 Fig. 31 Fig. 32 PRECAUCIÓN

Evite el corte por penetración de materiales metálicos, pues se dañará la hoja.

Nunca oprima el interruptor disparador mientras la punta de la hoja de sierra se presiona contra el material. De hacerlo, la hoja podría dañarse al chocar contra el material.

Asegúrese de cortar lentamente mientras sostiene el cuerpo con fi rmeza. Si aplica una fuerza irracional a la hoja de sierra durante la operación de corte, la hoja quedará dañada.

10. Señales de aviso de luz LED (Fig. 35)

Este producto dispone de funciones que han sido diseñadas para proteger la herramienta así como la batería. Mientras se tira del interruptor, si cualquiera de las funciones de protección se activa durante el funcionamiento, la luz LED parpadeará tal como se describe en la Tabla 7. Cuando se activa cualquiera de las funciones de protección, retire su dedo inmediatamente del interruptor y siga las instrucciones descritas bajo acción correctiva. Fig. 35 Tabla 11 Función de protección Visualización de luz LED Acción correctiva Protección de sobrecarga Encendido 0.1 segundos/apagado 0.1 segundos Elimine la causa de la sobrecarga. Protección de temperatura Encendido 0.5 segundos/apagado 0.5 segundos Deje que la herramienta y la batería se enfríen por completo. PRECAUCIONES OPERACIONALES Reposo de la herramienta después de un funcionamiento prolongado (1) La herramienta eléctrica está equipada con un circuito de protección de la temperatura para proteger el motor. El trabajo continuo puede provocar la subida de la temperatura de la unidad, lo que activaría el circuito de protección de la temperatura y pararía el funcionamiento automáticamente. Si ocurre esto, deje que la herramienta eléctrica se enfríe antes de volverla a utilizar. (2) Después de realizar varios trabajos de forma continua, detenga la unidad durante 15 minutos aproximadamente para sustituir la batería. Si reinicia la tarea inmediatamente después de reemplazar la batería, aumentaría la temperatura del motor, del interruptor, etc., con los consiguientes riesgos de quemadura. 000BookCR18DBLUSmetabo.indb68000BookCR18DBLUSmetabo.indb68 2018/10/0314:47:162018/10/0314:47:1669 Español

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA Asegúrese de soltar el interruptor y sacar la batería antes de realizar inspecciones o mantenimientos.

1. Inspeccionar la hoja

El uso continuo de una cuchilla desgastada y dañada podría resultar defi ciencia de corte y además causando un recalentamiento al motor. Reemplazar la hoja por una nueva tan pronto como se note un excesivo desgaste. PRECAUCIÓN Si utiliza una hoja de sierra mellada, la fuerza reactiva aumentará durante la operación de corte. Evite utilizar hojas de sierra melladas, sin reparar.

2. Comprobación de los tornillos

Los tornillos son peligrosos. Inspecciónelos regularmente y cerciórese de que estén bien apretados. PRECAUCIÓN La utilización de una herramienta eléctrica con tornillos fl ojos es extremadamente peligrosa.

3. Mantenimiento del motor

La unidad de devanado del motor es el verdadero “corazón” del herramientas eléctricas. Prestar el mayor cuidado a asegurarse de que el devando no se dañe y/o se humedezca con aceite o agua.

4. Comprobación del polvo

El polvo podrá eliminarse con un paño suave y seco o ligeramente humedecido en agua jabonosa. No utilice lejía, cloro, gasolina, ni diluidor de pintura, porque podrían dañar el plástico.

Los rodamientos de esta herramienta se encuentran lo sufi cientemente lubricados con aceite de lubricación de calidad, teniendo en cuenta la vida útil esperada de esta herramienta en condiciones de operación normales. Como resultado, no se necesita más lubricación.

6. Eliminación de las baterías agotadas

ADVERTENCIA No tire las baterías agotadas. Las baterías pueden explotar si se incineran. La batería es reciclable. Cuando se agote su duración útil, de acuerdo con las leyes estatales y locales, puede ser ilegal tirar esta batería a la basura. Solicite a las autoridades locales los detalles sobre las opciones de reciclado o de la forma de deshacerse apropiadamente de la batería.

Guarde la herramienta en un lugar con menos de 104°F (40°C) y fuera del alcance de niños. NOTA Almacenar baterías de ion-litio Compruebe que las baterías de ion-litio se han cargado completamente antes de almacenarlas. Un almacenamiento prolongado de las baterías (3 meses o más) con carga baja podría deteriorar su funcionamiento, reduciendo en gran medida el tiempo de uso de la batería o haciendo que las baterías no puedan mantener una carga. No obstante, la reducción en gran medida del tiempo de uso de la batería puede recuperarse si se carga y utiliza de dos a cinco veces. Si el tiempo de uso de la batería es extremadamente corto a pesar de haber cargado y utilizado la batería varias veces, deberá considerarla agotada y comprar una nueva.

8. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse

SOLAMENTE EN UN CENTRO DE REPARACIONES

AUTORIZADO POR metabo HPT. PRECAUCIÓN En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. Aviso importante sobre las pilas de las herramientas inalámbricas de metabo HPT Utilice siempre una de nuestras pilas genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra herramienta eléctrica inalámbrica cuando se utiliza con pilas diferentes a las indicadas por nosotros o cuando la pila se desmonta y modifi ca (como cuando se desmontan y sustituyen celdas u otras piezas internas). 000BookCR18DBLUSmetabo.indb69000BookCR18DBLUSmetabo.indb69 2018/10/0314:47:162018/10/0314:47:1670 Español

Para evitar sufrir lesiones debido a un arranque accidental, ponga el interruptor en la posición OFF (apagado) y retire el enchufe de la lijadora de la fuente de alimentación antes de hacer cualquier ajuste.

Todas las reparaciones eléctricas o mecánicas deberán ser realizadas únicamente por técnicos de servicio califi cados. Póngase en contacto con un Centro de Servicio Autorizado de metabo HPT. Problema Posible Causa Posible Solución La herramienta no funciona No hay carga restante en la batería Cargue la batería. La herramienta se ha detenido repentinamente La herramienta se ha sobrecargado Solucione el problema provocando la sobrecarga. Reduzca la presión aplicada durante la operación. Batería o herramienta sobrecalentada Deje que la herramienta y la batería se enfríen por completo. El interruptor disparador se mantuvo presionado durante 5 minutos o más. Esto no es un fallo de funcionamiento. El motor se paró automáticamente para evitar fallos en la herramienta. Hoja de sierra -no se pueden ensamblar -se caen La forma de la parte a ensamblar no coincide Utilice la hoja apropiada (Refi érase a “ACCESORIOS OPCIONALES”) El orifi cio de acople de la hoja está gastado Cambiar por una hoja nueva. No se puede tirar del interruptor El botón de bloqueo está oprimido Libere el botón de bloqueo. Cuando se presiona el interruptor disparador se produce un ruido extraño de tono alto. El interruptor disparador se está presionando ligeramente. Esto no es un fallo de funcionamiento. Esto no ocurrirá si el interruptor disparador se presiona con más fuerza. La hoja se gasta demasiado rápido El número de desplazamientos es demasiado alto El modo no es apropiado Cambie el modo a un ajuste más bajo que el actual (Cambie al modo de baja velocidad cuando corte tubos de acero inoxidable) (Refi érase a “Ajuste de la velocidad de operación”) No se utiliza aceite para máquinas apropiado al cortar materiales metálicos Utilice aceite para máquinas (aceite para turbinas, etc.) La hoja se gasta demasiado rápido Se ha aplicado demasiada presión durante la operación Reduzca la presión aplicada durante la operación 000BookCR18DBLUSmetabo.indb70000BookCR18DBLUSmetabo.indb70 2018/10/0314:47:162018/10/0314:47:1671 Español Problema Posible Causa Posible Solución No se puede cortar apropiadamente La hoja no es apropiada para la calidad y el grosor del material que va a ser cortado Utilice una hoja apropiada (Refi érase a “ACCESORIOS OPCIONALES”) La hoja es demasiado corta para la longitud del material que va a ser cortado El modo no es apropiado para la calidad y el grosor del material que va a ser cortado Ajuste el modo apropiado (Refi érase a “Ajuste de la velocidad de operación”) La hoja está gastada, degradada o dañada Cambiar por una hoja nueva El testigo indicador de carga parpadea rápidamente en morado y la batería no se carga. La batería no está insertada por completo. Inserte la batería con fi rmeza. Hay materia extraña en el terminal de la batería o donde la batería está acoplada. Quite la materia extraña. El testigo indicador de carga parpadea en rojo y la batería no se carga. La batería no está insertada por completo. Inserte la batería con fi rmeza. La batería se ha sobrecalentado. Si se deja así, la batería comenzará a cargarse automáticamente si su temperatura disminuye, pero esto podría reducir su vida útil. Se recomienda dejar enfriar la batería en un lugar bien ventilado alejado de la luz solar directa antes de cargarla. El tiempo de uso de la batería es corto aunque esté totalmente cargada. La batería se ha agotado. Sustituya la batería por una nueva. La batería tarda mucho tiempo en cargarse. La temperatura de la batería, el cargador o los alrededores es extremadamente baja. Cargue la batería en el interior o en otro lugar más cálido. Las rejillas del cargador están bloqueadas provocando el sobrecalentamiento de los componentes internos. Evite bloquear las rejillas. El ventilador de enfriamiento no está funcionando. Contacte con un Centro de reparaciones autorizado por metabo HPT para las reparaciones. El indicador luminoso de alimentación USB se ha apagado y el dispositivo USB ha detenido la carga. La capacidad de la batería es baja. Sustituya la batería por una que tenga capacidad. Enchufe la toma de corriente del cargador a una toma eléctrica. El indicador luminoso de alimentación USB no se apaga aunque el dispositivo USB ha fi nalizado el proceso de carga. El indicador luminoso de alimentación USB se ilumina en verde para indicar que es posible realizar la carga USB. Esto no es un fallo de funcionamiento. No está claro cuál es el estado de carga de un dispositivo USB, o si la carga se ha completado. El indicador luminoso de alimentación USB no se apaga aunque la carga se ha completado. Examine el dispositivo USB que se está cargando para comprobar su estado de carga. 000BookCR18DBLUSmetabo.indb71000BookCR18DBLUSmetabo.indb71 2018/10/0314:47:162018/10/0314:47:1672 Español Problema Posible Causa Posible Solución La carga de un dispositivo USB se para a la mitad. El cargador se conectó a una toma eléctrica mientras el dispositivo USB se estaba cargando utilizando la batería como fuente de alimentación. Esto no es un fallo de funcionamiento. El cargador pausa la carga USB durante unos 5 segundos cuando diferencia entre fuentes de alimentación. Se insertó una batería en el cargador mientras el dispositivo USB se estaba cargando utilizando una toma de corriente como fuente de alimentación. La carga del dispositivo USB se pausa a la mitad cuando la batería y el dispositivo USB se están cargando al mismo tiempo. La batería se ha cargado por completo. Esto no es un fallo de funcionamiento. El cargador pausa la carga USB durante unos 5 segundos mientras comprueba si la batería ha completado la carga. La carga del dispositivo USB no se inicia cuando la batería y el dispositivo USB se están cargando al mismo tiempo. La capacidad de batería restante es extremadamente baja. Esto no es un fallo de funcionamiento. Cuando la capacidad de la batería alcanza un determinado nivel, la carga USB comienza automáticamente. 000BookCR18DBLUSmetabo.indb72000BookCR18DBLUSmetabo.indb72 2018/10/0314:47:162018/10/0314:47:1673 Español ACCESSORIOS ADVERTENCIA UTILICE únicamente repuestos y accesorios autorizados por metabo HPT. No utilice nunca repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con metabo HPT. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos. NOTA: Las especifi caciones están sujetas a cambio sin ninguna obligación por parte de metabo HPT.

Caja de plástico (Nº de código 371355) ................................................ 1

Cuchilla (Nº 158) ................................................................................... 1 La batería, el cargador de baterías, la carcasa de plástico y la funda de la batería no se incluyen. ACCESORIOS OPCIONALES

1. Batería (BSL1860)

2. Cargador de baterías (UC18YSL3)

3. Tapas de bateria (Núm. de código 329897)

El plomo de las pinturas a base de plomo,

El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y

El arsénico y el cromo de la madera tratada químicamente. El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposicíon a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscaras para el polvo especialmente diseñados para eliminar las partículas minúsculas. Issued by Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo 108-6020, Japan Distributed by 1111 Broadway Ave, Braselton, Georgia, 30517 3405 American Drive, Units 9-10, Mississauga, ON, L4V 1T6
