| Marca | Metabo |
| Modelo | NV50A1 |
| Tipo de producto | Grapadora neumática (clavadora) |
| Dimensiones (L x A x P) | 250 mm x 264 mm x 119 mm |
| Peso | 1,9 kg (4,2 libras) |
| Presión de uso | 70 – 120 psi (4,9 – 8,3 bares) |
| Consumo de aire | 0,035 ft³/ciclo (0,99 L/ciclo) a 100 psi |
| Conexión de aire | 3/8 NPT |
| Capacidad del cargador | 400 clavos (1 bobina) |
| Tipo de disparo | Contacto estándar (activación por banda); secuencial opcional |
| Lubricación | Aceite para herramientas neumáticas Metabo HPT |
| Mantenimiento diario | Purga del filtro, limpieza del cargador, lubricación |
| Seguridad | Usar gafas de protección, no apuntar hacia uno mismo, no usar gases inflamables |
| Piezas de repuesto | Kit de mecanismo de disparo secuencial (N.º 876762), aceite (N.º 877153, 874042, 876212) |
| Aplicaciones | Carpintería, construcción en madera, cajas, palés, muebles |
| Reparaciones | Confiar únicamente a un servicio posventa autorizado Metabo HPT |
| Garantía | Piezas originales recomendadas |
Preguntas frecuentes - NV50A1 METABO
Preguntas de los usuarios sobre NV50A1 METABO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Grapadora en formato PDF gratis! Encuentra tus instrucciones NV50A1 - METABO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. NV50A1 de la marca METABO.
MANUAL DE USUARIO NV50A1 METABO
¡La utilización inadecuada e insegura de este clavador puede resultar en lesiones serias o en la muerte!
Este manual contiene información importante sobre la seguridad del producto.
Lea y entienda este manual antes de utilizar el martillo neumático.
La herramienta no deberá utilizarse sin haber leído previamente este manual.
Este manual debe ser guardado en un lugar seguro.
ATTENTION : USERS OF metabo HPT NAILERS

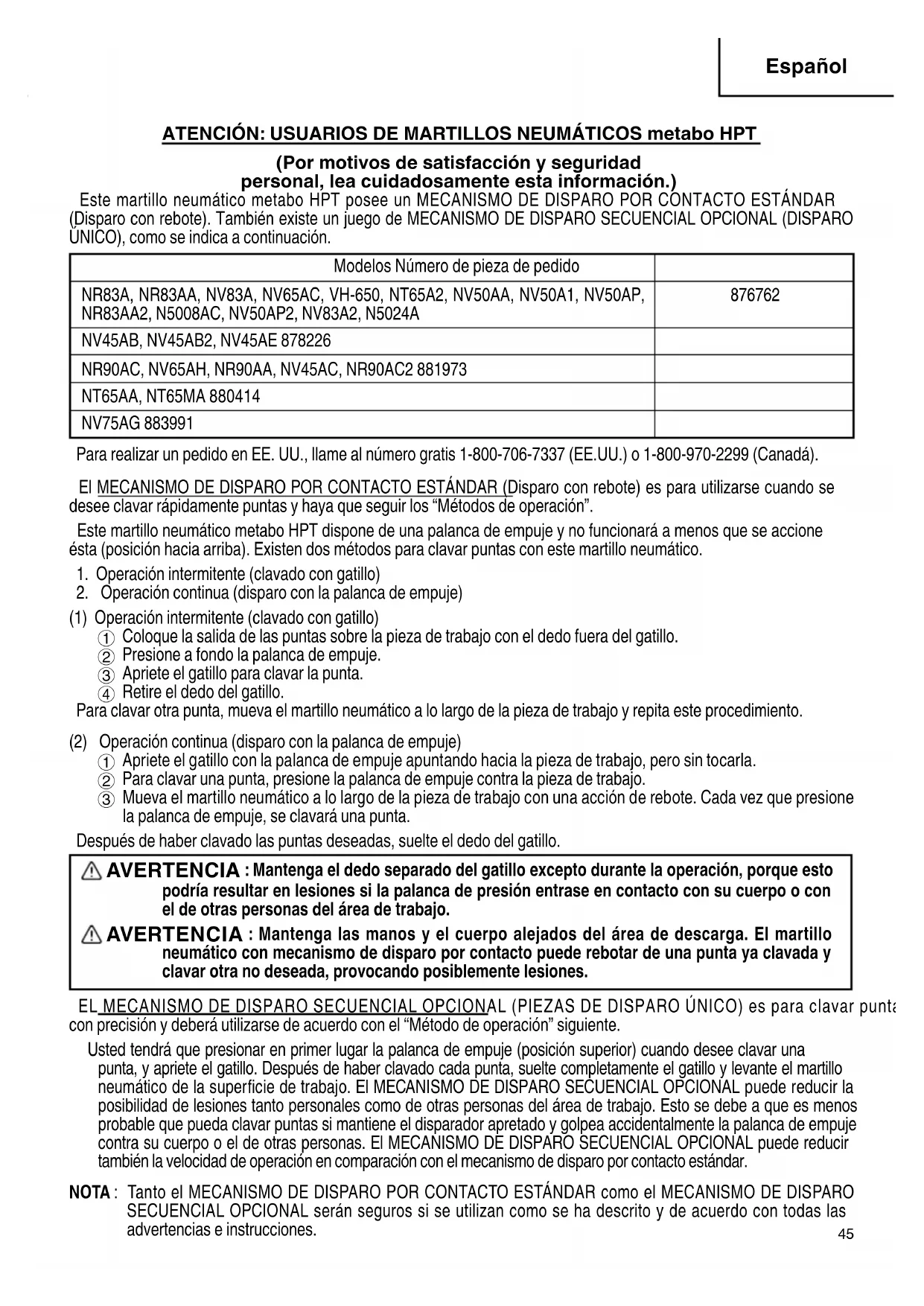

ATENCIÓN: USUARIOS DE MARTILLOS NEUMÁTICOS metabo HPT
(Por motivos de satisfacción y seguridad personal, lea cuidadosamente esta información.)
Este martillo neumático metabo HPT posee un MECANISMO DE DISPARO POR CÓNTACTO ESTÁNDAR (Disparo con rebote). También existe un juego de MECANISMO DE DISPARO SECUENCIAL OPCIONAL (DISPARO ÚNICO), como se indica a continuación.
| Modelos Número de pieza de pedido | |
| NR83A, NR83AA, NV83A, NV65AC, VH-650, NT65A2, NV50AA, NV50A1, NV50AP, NR83AA2, N5008AC, NV50AP2, NV83A2, N5024A | 876762 |
| NV45AB, NV45AB2, NV45AE 878226 | |
| NR90AC, NV65AH, NR90AA, NV45AC, NR90AC2 881973 | |
| NT65AA, NT65MA 880414 | |
| NV75AG 883991 |
Para realizar un pedido en EE. UU., llame al número gratis 1-800-706-7337 (EE.UU.) o 1-800-970-2299 (Canadá).
EI MECANISMO DE DISPARO POR CONTACTO ESTÁNDAR (Disparo con rebote) es para utilizarse cuando se desee clavar rápidamente puntas y haya que seguir los “Métodos de operación”.
Este martillo neumático metabo HPT dispone de una palanca de empuje y no funcionará a menos que se accione ésta (posición hacia arriba). Existen dos métodos para clavar puntas con este martillo neumático.
-
Operación intermitente (clavado con gatillo)
-
Operación continua (disparo con la palanca de empuje)

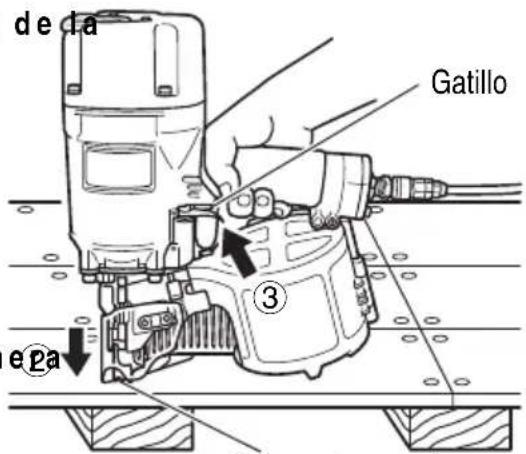

(1) Operación intermitente (clavado con gatillo)
① Coloque la salida de las puntas sobre la pieza de trabajo con el dedo fuera del gatillo.
② Presione a fondo la palanca de empuje.
③ Apriete el gatillo para clavar la punta.
④ Retire el dedo del gatillo.
Para clavar otra punta, mueva el martillo neumático a lo largo de la pieza de trabajo y repita este procedimiento.

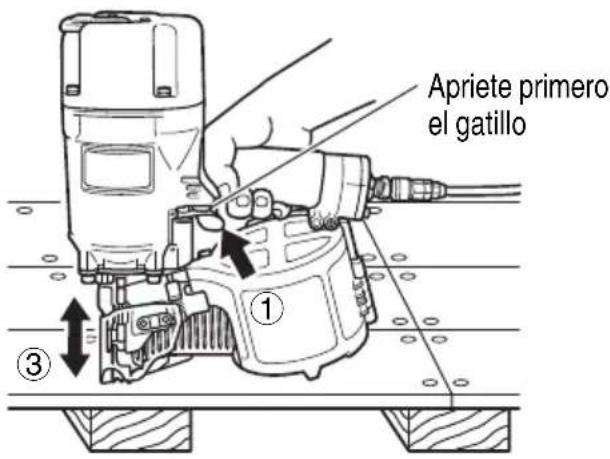

(2) Operación continua (disparo con la palanca de empuje)
① Apriete el gatillo con la palanca de empuje apuntando hacia la pieza de trabajo, pero sin tocarla.
② Para clavar una punta, presione la palanca de empuje contra la pieza de trabajo.
③ Mueva el martillo neumático a lo largo de la pieza de trabajo con una acción de rebote. Cada vez que presione la palanca de empuje, se clavará una punta.
Después de haber clavado las puntas deseadas, suelte el dedo del gatillo.
AVERTENCIA : Mantenga el dedo separado del gatillo excepto durante la operación, porque esto podría resultar en lesiones si la palanca de presión entrase en contacto con su cuerpo o con el de otras personas del área de trabajo.
AVERTENCIA : Mantenga las manos y el cuerpo alejados del área de descarga. El martillo neumático con mecanismo de disparo por contacto puede rebotar de una punta ya clavada y clavar otra no deseada, provocando posiblemente lesiones.
EL MECANISMO DE DISPARO SECUENCIAL OPCIONAL (PIEZAS DE DISPARO ÚNICO) es para clavar punta con precisión y deberá utilizarse de acuerdo con el “Método de operación” siguiente.

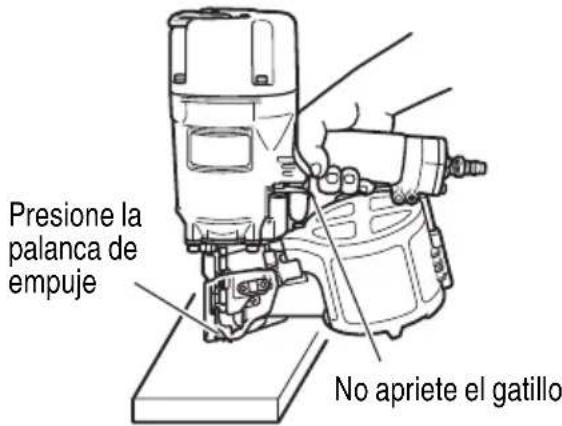

Usted tendrá que presionar en primer lugar la palanca de empuje (posición superior) cuando desee clavar una punta, y apriete el gatillo. Después de haber clavado cada punta, suelte completamente el gatillo y levante el martillo neumático de la superficie de trabajo. El MECANISMO DE DISPARO SECUENCIAL OPCIONAL puede reducir la posibilidad de lesiones tanto personales como de otras personas del área de trabajo. Esto se debe a que es menos probable que pueda clavar puntas si mantiene el disparador apretado y golpea accidentalmente la palanca de empuje contra su cuerpo o el de otras personas. El MECANISMO DE DISPARO SECUENCIAL OPCIONAL puede reducir también la velocidad de operación en comparación con el mecanismo de disparo por contacto estándar.
NOTA : Tanto el MECANISMO DE DISPARO POR CONTACTO ESTÁNDAR como el MECANISMO DE DISPARO SECUENCIAL OPCIONAL serán seguros si se utilizan como se ha descrito y de acuerdo con todas las advertencias e instrucciones. 45
INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

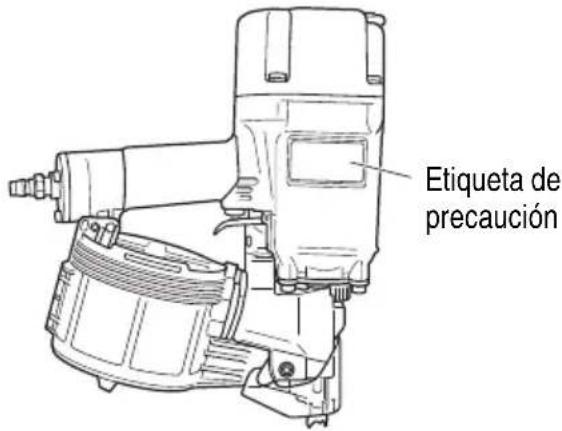

Lea y comprenda el significado de las etiquetas de la herramienta y todas las instrucciones de funcionamiento, las precauciones de seguridad y las advertencias de este manual antes de realizar la operación o el mantenimiento de este clavador.
La negligencia en la observación de las advertencias puede producir la MUERTE o LESIONES DE GRAVEDAD.
La mayoría de los accidentes se ocurridos al utilizar o mantener este clavador se deben a la falta de tener en cuenta las normas de seguridad y precauciones básicas. Los accidentes podrán evitarse en muchos casos dándose cuenta de una situación peligrosa antes de que se produzca, y observando fielmente los procedimientos de seguridad apropiados.
Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este manual, y en las secciones que contienen las instrucciones sobre operación y mantenimiento.
Los riesgos que habrá que eludir para evitar lesiones o el daño de la máquina se identifican mediante PELIGRO y ADVERTENCIA en el clavador y en este manual.
No utilice NUNCA este clavador para aplicaciones que no sean las especificadas en este manual.
DEFINICIÓN DE LAS PALABRAS CLAVE
PELIGRO indica una situación inminentemente peligrosa que, si no se evita, puede resultar en lesiones serias o en la muerte.
ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones serias o en la muerte.
PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones menores, o en el daño de la máquina.
NOTA enfatiza información esencial.
EXPLICACIÓN LA ACCIÓN DE CLAVADO DEL CLAVADOR metabo HPT
○ MECANISMO DE ACTUACIÓN POR CONTACTO:
En primer lugar, presione la palanca de empuje contra la madera y, a continuación, jale el gatillo para introducir el sujetador.
En primer lugar, jale el gatillo y, seguidamente, presione la palanca de empuje contra la ma introduzca el sujetador.
Si mantiene el gatillo apretado, se introducirá un clavo cada vez que se presiona la palanca de empuje contra la madera.
SEGURIDAD
INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA UTILIZACIÓN DEL CLAVADOR
INSTRUCCIONES PARA EVITAR UN RIESGO DE INCENDIO, UNA DESCARGA ELÉCTRICA O LESIONES
- General
Para reducir el riesgo de descarga eléctrica, incendio o lesiones, LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR LA HERRAMIENTA.
PELIGRO
- LOS OPERADORES Y DEMÁS PERSONAS QUE SE ENCUENTREN EN EL ÁREA DE TRABAJO DEBEN USAR PROTECCIÓN PARA LOS OJOS (GAFAS DE SEGURIDAD CON BLINDAJES LATERALES).
Antes de utilizar el clavador, utilice siempre gafas protectoras con blindajes laterales, y asegúrese de que también sea utilizada por todas las personas que se encuentren en el área de trabajo.
Las gafas protectoras deberán estar de acuerdo con los requisitos del Instituto de Normas Nacionales Americanas, ANSI Z87.1 y proporcionar protección contra las partículas despedidas desde la parte frontal y posterior.
Las gafas ordinarias no brindan una protección adecuada.
El empresario deberá hacer que el operador del clavador y demás personas que se encuentren en el área de trabajo utilicen en todo momento gafas protectoras.
- NO UTILICE GASES REACTIVOS NI OTROS GASES EMBOTELLADOS. PODRÍA PRODUCIRSE UNA EXPLOSIÓN.
No utilice nunca gases reactivos, como oxígeno, gases combustibles, etc. como fuente de propulsión de este clavador.
La utilización de estos gases, o de otros gases embotellados, es peligrosa, ya que el clavador podría explotar.
Utilice solamente aire comprimido limpio, seco, y regulado.
ADVERTENCIA
- NO DIRIJA NUNCA LA HERRAMIENTA HACIA SÍ MISMO O HACIA OTRAS PERSONAS DEL ÁREA DE TRABAJO.
Piense siempre que el clavador puede tener clavos cargados.
No dirija nunca el clavador hacia sí mismo o hacia otras personas, independiente de que contenga o no clavos.
Si utilizase los clavos incorrectamente, podrían producirse lesiones serias.
No juegue nunca con el clavador.
Trate el clavador como herramienta de trabajo.
- NO COLOQUE EL DEDO EN EL GATILLO Y MANTENGA LOS DEDOS ALEJADOS DEL GATILLO CUANDO NO CLAVE CLAVOS PARA EVITAR UNA DESCARGA ACCIDENTAL.
No transporte nunca el clavador con el dedo en el gatillo, porque podría lanzar un clavo y lesionarse usted mismo o a otra persona.
Transporte siempre el clavador por la empuñadura solamente.
- CONOZCA Y COMPRENDA EL SISTEMA DE CLAVADOR QUE ESTÁ UTILIZANDO.
Lea y comprenda la sección titulada "MÉTODOS DE OPERACIÓN". (páginas 61 – 62)
- NO REALICE NINGÚN CONTACTO CON EL EXTREMO DE SEGURIDAD (PALANCA DE EMPUJE) CUANDO NO CLAVE.
SEGURIDAD — Continuación
ADVERTENCIA
Cuando utilice herramientas, deberán tomarse siempre precauciones básicas, incluidas las siguientes:
1. Zona de trabajo
(1) Mantenga la zona de trabajo limpia y bien iluminada.
Los bancos llenos de cosas y las zonas oscuras aumentan el riesgo de descarga eléctrica, incendio y lesiones.
(2) No utilice el clavador en atmósferas explosivas, como por ejemplo en presencia de líquidos inflamables, gases inflamables o polvo combustible.
El clavador puede crear chispas que podrían incendiar el polvo o los gases.
(3) Mantenga a los viandantes, los niños y los visitantes alejados mientras utiliza el Las distracciones podrían causar la pérdida de control del clavador.
2. Seguridad personal
(1) Permanezca alerta. Céntrese en su trabajo y utilice el sentido común cuando trabaje con el clavador. No utilice el clavador cuando esté cansado, después de haber consumido drogas o alcohol, o mientras esté bajo la influer medicamentos.
Un momento de despiste cuando se utiliza el clavador aumenta el riesgo de lesiones.
(2) Utilice ropa adecuada. No utilice ropa suelta o joyas. Recójase el pelo. Mantenga el pelo, la ropa y los guantes alejados de las partes móviles.
La ropa suelta, las joyas o el pelo largo aumentan el riesgo de lesiones, ya que podrían pillarse con las partes móviles.
(3) Evite una puesta en marcha involuntaria. Asegúrese de que el interruptor está apagado antes de conectar el aparato al suministro de aire. No transporte el clavador con el dedo colocado en el interruptor o lo conecte al suministro de aire con el interruptor encendido.
(4) ADVERTENCIA - Desconecte el clavador del suministro de aire antes de realizar ajustes, realizar el mantenimiento del clavador, eliminar atascos, tocar la palanca de empuje, fije o quite la tapa del morro, cuando no lo esté usando, al salir del área de trabajo, al dejar el clavador fuera de la supervisión o el control del
operador, al cargar o descargar el clavador, al entregárselo a otra persona, al elevar, bajar o mover en cualquier otra forma el clavador a una nueva ubicación. No trate de desatascar o reparar el clavador salvo que haya desconectado el conducto de aire del clavador y retirado todos los clavos que queden en el mismo. El clavador no deberá dejarse nunca desatendido, ya que podría ser utilizado por personas no familiarizadas con el mismo, pudiéndose lesionar. Dichas medidas de precaución reducen el riesgo de lesiones.
(5) No estire el cuerpo. Mantenga los pies bien colocados y el equilibrio en todo momento. El clavador tener los pies bien colocados y el equilibrio permite un mayor control del clavador en situaciones inesperadas.
(6) Utilice equipo de seguridad. Deberán utilizarse una máscara para el polvo, zapatos de seguridad anti-deslizamiento y un casco para las condiciones aplicables.
(7) ADVERTENCIA - Riesgo de pérdida
ia de auditiva. Lleve protección auditiva.
La protección auditiva deberá tener una Calificación de reducción de ruido (NRR) determinada de acuerdo con las reglas de la Agencia de Protección Medioambiental de los Estados Unidos que sea adecuada para la exposición al ruido.
(8) Utilice siempre protección para la cabeza.
Utilice siempre protección para la cabeza para protegerse de objetos que salgan despedidos.
(9) No coloque la manguera o el clavador en su cuerpo.
Coloque la manguera en la estructura para reducir el riesgo de pérdida de equilibrio en caso de que manguera se mueva.
(10) ADVERTENCIA - Clave clavos solo en una superficie de trabajo adecuada. No clave los clavos en otros clavos. Esto podría hacer que los clavos se desvién y golpeen a alguna persona, o hagan que el clavador reaccione y provoque lesiones.
SEGURIDAD — Continuación
ADVERTENCIA
3. Uso y cuidado del clavador
(1) Utilice agarraderas u otra forma práctica de fi jación y apoye la pieza de trabajo sobre una plataforma estable.
Sujetar el trabajo con las manos o contra el cuerpo es inestable y podría causar una pérdida de control.
(2) No fuerce el clavador. Utilice el clavador correcto para la aplicación. El clavad trabajo mejor y de forma más segura a la velocidad a la que el clavador está diseñado.
(3) No utilice el clavador enciende o apaga el clavador. Los clavadores que no pueden controlarse con el interruptor son peligrosos y deberán repararse.
No utilice clavadores defectuosos o que funcionen de forma anormal. Si el clavador funciona de forma anormal, hace ruidos extraños o defectuoso, deje de utilizarlo inmediatamente y llévelo a un centro de servicio autorizado de metabo HPT para su reparación.
(4) Desconecte el clavador de l antes de realizar cualquier ajuste, cambiar accesorios o guardar el clavador. Dichas medidas de seguridad preventivas reducen el riesgo de que el clavador se ponga en marcha involuntariamente.
(5) Guarde el clavador fuera del alcance de los niños y de las personas no capacitadas para su uso cuando no se utilice. Los clavadores son peligrosos en manos de usuarios no capacitados.

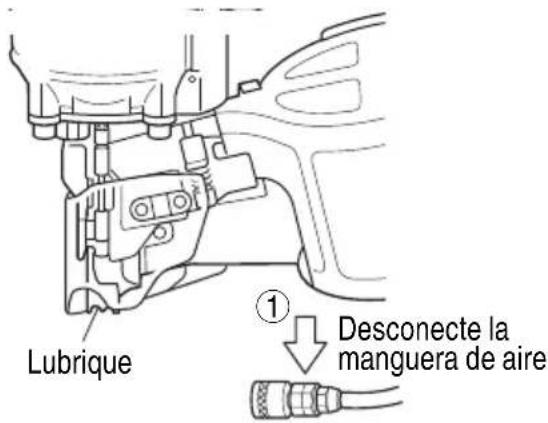

(6) Mantenga el clavador con cuidado. Mantenga el clavador limpio y lubricado para un funcionamiento mejor y más seguro.
(7) Verifi que el fallo de alineación o de unión de las partes móviles, la rotura de las partes y otras condiciones que puedan afectar a la operación del clavador.
Si el clavador está dañado, llévelo a reparar antes de utilizarlo. Debido a la alta presión de clavador, las grietas en la superficie son peligrosas. Para evitarlo, no deje que se caiga el clavador ni lo golpee contra superficies duras, y no arañe o haga grabaciones en el mismo. Muchos producen por un mantenimiento incorrecto de los clavadores. Existe riesgo de explosión si el clavador está dañado.
(8) No utilice el clavador si no está en orden de operación adecuado. Etiquetas y divisiones físicas deberán ser usadas para el control.
(9) Utilice solo accesorios identificados por metabo HPT para el clavador específico. El uso de accesorios con el clavador no previstos aumenta el riesgo de lesiones.
(10) Utilice solo los clavos indicados en la sección Accesorios de este manual. Los clavos que metabo HPT no identifique para su utilización con s este clavador podrían producir un riesgo de lesiones o podrían dañar el clavador cuando se utilicen en el mismo.
4. Mantenimiento
(1) El mantenimiento de la herramienta deberá ser realizado sólo por personal de reparación cualifi cado.
(2) Cuando realice el mantenimiento de un clavador, utilice sólo piezas de repuesto idénticas. Utilice solo piezas autorizadas.
(3). Utilice solo los lubricantes suministrados con el
fuente de alre
clavador o especificados por metabo HPT.
5. Fuente de aire
(1) No realice la conexión nunca a una fuente de aire que pueda superar 200 psi (13.7 bar 14 kgf/cm ^2 ) si un regulador falla.
El exceso de presión en el clavador podría provocar una explosión, un funcionamiento anormal, una rotura del clavador o lesiones graves.


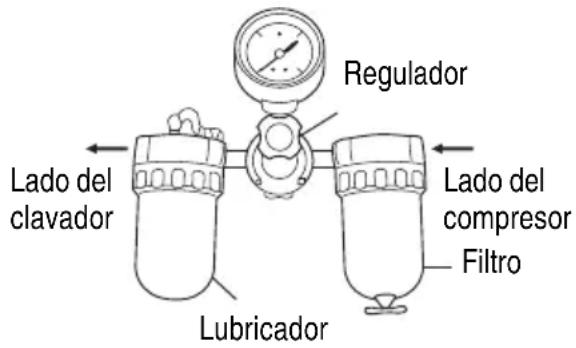

Utilice solo aire comprimido limpio, seco y regulado a la presión nominal o dentro del rango de presión nominal tal como se indique en el clavador.
Antes de utilizar el clavador, compruebe siempre que la fuente de aire se ha ajustado a la presión de aire nominal o dentro del rango aire-presión nominal.
(2) No utilice nunca gases reactivos, como oxígeno, dióxido de carbono, gases combustibles o botellas de gas como fuente de a clavador. Dichos gases podrían explotar y producir lesiones graves.
SEGURIDAD — Continuación
ADVERTENCIA
6. Otros
(1) Tenga cuidado del doble fuego y de ser golpeado por el clavador debido al retroceso.
Luego de clavar un clavo, el clavador podría retroceder causando que se aleje de la superfi cie de trabajo.
Para reducir el riesgo de lesión, controle el retroceso:
1) Manteniendo siempre el control del clavador.
2) Permitiendo que el retroceso aleje el clavador de la superfi cie de trabajo.
3) No resistiéndose al retroceso de forma que el clavador se fuerce de nuevo hacia la superfi cie de trabajo. En "MECANISMO DE ACCIONAMIENTO DEL CONTACTO", si se permite que la palanca de empuje vuelva a contactar con la superfi cie de trabajo antes de soltar el gatillo, ocurrirá una descarga no deseada de un clavo. Para evitar este doble fuego no deseado,
○ Operación intermitente (Disparo de gatillo)
① Jale el gatillo rápida y fi rmemente.
② Suelte el gatillo RÁPIDAMENTE.
○ Funcionamiento continuo (Presione el disparo de palanca)
① No presione el clavador contra la madera con una fuerza excesiva.
② Retire el clavador de la madera después de efectuar el clavado.
4) Manteniendo la cara y las partes del cuerpo alejadas del clavador.
(2) No utilice nunca un acoplador sin descarga con el clavador. Si utiliza un acoplador sin descarga en el clavador, éste podría permanecer cargado con aire después de haberlo desconectado y, por lo tanto, disparar un clavo incluso después de haberlo desconectado. El clavador y la manguera de aire deben contar con un acople de manguera, de manera que se pueda remover toda la presión del clavador al desconectar la junta de acoplamiento.
(3) Compruebe la palanca de empuje antes de la utilización. Cerciórese de que la palanca de empuje funciona adecuadamente y de que no está inutilizada, desconectada o modifi cada. (La palanca de empuje puede denominarse "Seguridad"). No utilice nunca el clavador a menos que la palanca de empuje funcione adecuadamente, ya que de lo contrario el clavador podría disparar inesperadamente un clavo. No
cambia ni quite la palanca de empuje, ya que de lo contrario la palanca de empuje se volverá inoperable.
(4) Mantenga todos los tornillos y cubiertas bien apretados en su lugar. Mantenga todos los tornillos y cubiertas fi rmemente apretados. Compruebe periódicamente su condición.
No utilice nunca el clavador si hay piezas perdidas o dañadas.
(5) No cargue clavos con el gatillo o la palanca de empuje presionada. Cuando cargue clavos en el clavador, o cuando conecte la manguera de aire, 1) no apriete el gatillo; 2) no presione la palanca de empuje; y 3) mantenga el clavador apuntado hacia abajo.
(6) Mantenga las manos y el cuerpo alejados del cabezal de disparo durante su uso. No coloque las manos ni los pies a menos de 8 pulgadas (200 mm) de la cabeza de salida de clavos. Si la pieza de trabajo desvía los clavos o si éstos salen del punto de introducción puede sufrir lesiones serias.
(7) Cuando trabaje cerca del borde de una pieza de trabajo o en ángulos muy agudos, o al clavar clavos en una pieza de trabajo fina, tenga cuidado para minimizar la aparición de virutas, astillas y divisiones, o el vuelo libre, el rebote o la perforación de los clavos, ya que podrían causar lesiones.
(8) No clave nunca clavos desde ambos lados de una pared al mismo tiempo. Los clavos podrían traspasar el panel y lesionar a la persona que se encuentra en el lado opuesto.
(9) Tenga cuidado adicional cuando clave clavos con el clavador en paredes existentes y otras áreas ciegas, para evitar el contacto con objetos (p. ej. cables, tuberías, etc.) o personas ocultas que se encuentren en el otro lado.
(10) Compruebe si hay cables activos. Evite el riesgo de descargas eléctricas comprobando si hay cables activos escondidos en paredes, suelos o techos. Abra el disyuntor para asegurarse de que no quedan cables activos.
(11) No levante, tire del clavador ni lo baje jalando de la manguera.
(12) No desconecte la manguera de aire del clavador con el dedo puesto en el gatillo. El clavador podría disparar un clavo cuando reconectase el suministro de aire.
SEGURIDAD — Continuación
ADVERTENCIA
(13) MANEJE CORRECTAMENTE EL CLAVADOR. Maneje el clavador de acuerdo con las instrucciones de este manual. No permita que el clavador sea utilizado por niños, personal no autorizado o personasque no estén familiarizadas con su funcionamiento.
(14) No utilice nunca el clavador para que no sean las especificadas en este manual.
(15) No modifique ni altere nunca el clavador. Si lo hiciera podría funcional mal y provocar lesiones.
(16) No quite el tapón guardapolvo. Podrían salir despedidos fragmentos del alambre que une los clavos.
(17) Cierre la guía de los clavos y no la abra durante
aplicacoperación. Si clavase clavos con la guía c misma abierta, éstos podrían desviarse de la pieza de trabajo.
RESPONSABILIDADES DEL EMPLEADOR, EL PROPIETARIO DE LA HERRAMIENTA Y EL OPERADOR DE LA HERRAMIENTA
- Asegúrese de que este MANUAL esté al alcance de los operadores y del personal de mantenimiento.
- Capacite al operador en el uso seguro del clavador, como se describe en este MANUAL.
- Asegúrese de que solo las personas que hayan leído y comprenden este MANUAL utilizan el clavador.
-
Asegúrese de que los clavadores son usados únicamente cuando los operadores y otras personas que se encuentran en el área de trabajo llevan PROTECCIÓN OCULAR y otro equipo de protección personal apropiado, CABEZA, OÍDOS Y PIES.
-
Recalque que el operador y las demás personas que se encuentren en el área de trabajo necesitan utilizar GAFAS PROTECTORAS PARA LOS OJOS.
- Asegúrese de que los clavos son conservados en estado de operación seguro según se describe en este MANUAL.
- Mantenga adecuadamente el clavador.
- Asegúrese de que solo el personal cualificado repara el clavador.
- Asegúrese de que los clavadores que requieren reparación se remueven del servicio, y de que son utilizadas etiquetas y división física como método de control.
¡GUARDE ESTE MANUAL AL ALCANCE DE CUALQUIERA!
OPERACIÓN
NOTA: La información contenida en este manual ha sido diseñada para ayudarle a utilizar con seguridad este clavador.
Algunas de las ilustraciones de este manual pueden mostrar detalles o accesorios diferentes a los de su propio clavador.

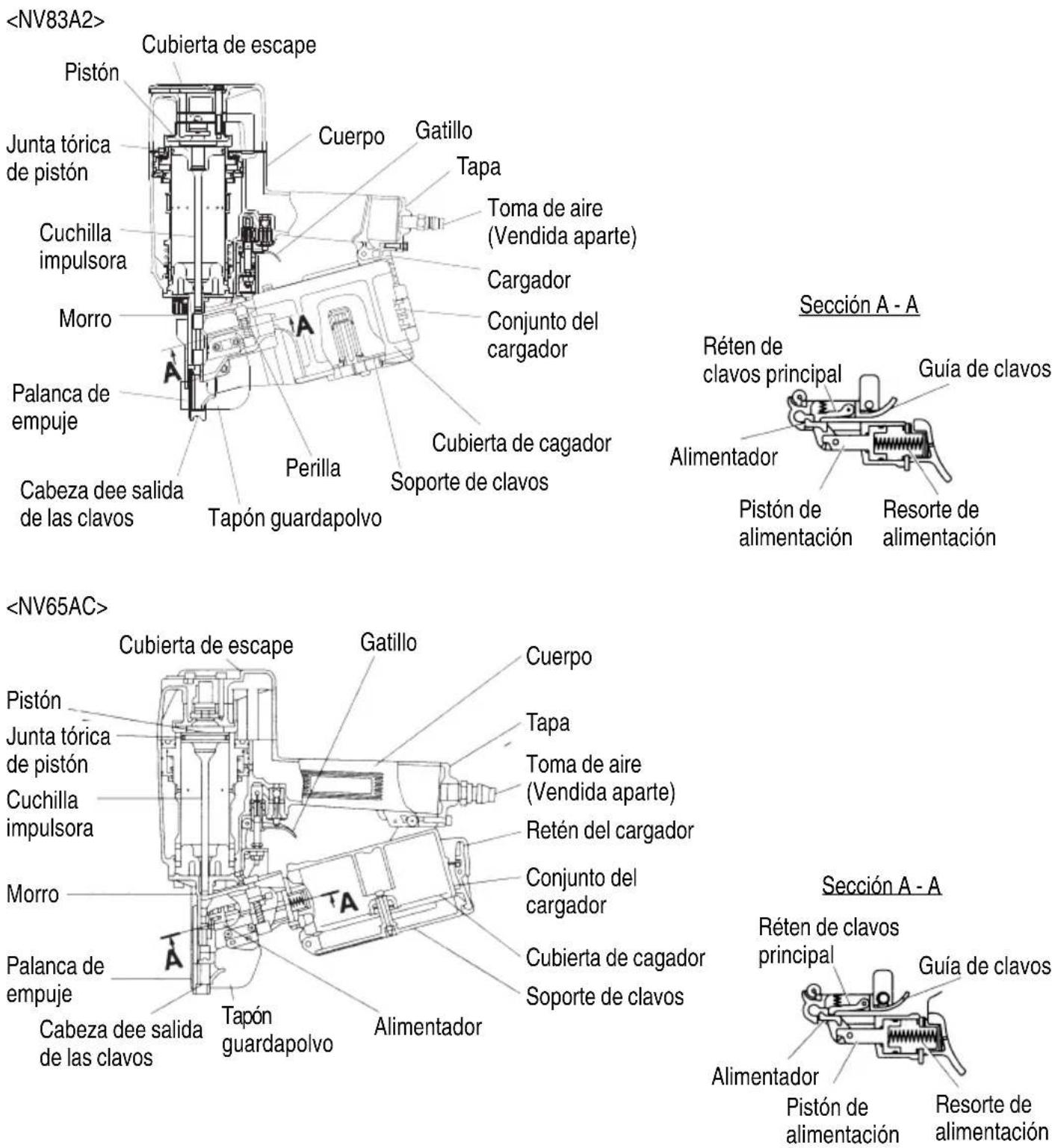

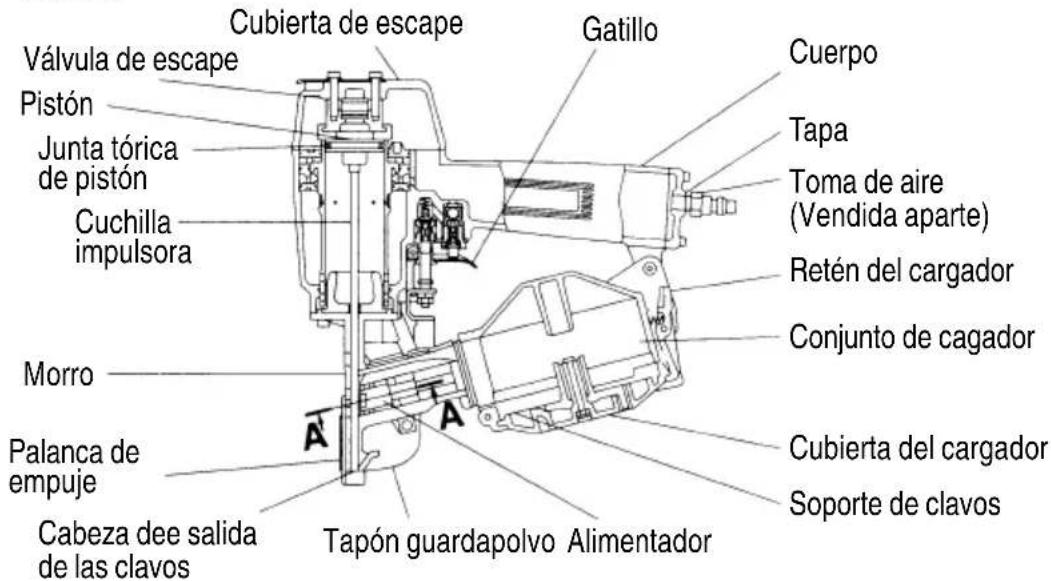

NOMENCLATURA
| Modelo NV83A2 NV65AC | NV50A1 | ||
| Presión de operación 70 – | 120 psi (4.9 – 8.3 barias, 5 – 8.5 kgf/cm | 2) | |
| DimensionesLongitud x Altura x Anchura | 11-13/32" × 13-11/16" × 5-13/32"(290 mm × 348 mm × 135 mm) | 11-13/32" × 12-17/32" × 5-13/32"(290 mm × 318 mm × 135 mm) | 9-27/32" × 10-3/8" × 4-11/16"(250 mm × 264 mm × 119 mm) |
| Peso 8.2 libras (3.7 kg) 7.5 | libras (3.4 kg) 4.2 libras (1.9 kg) | ||
| Capacidad de clavos 200 | – 300 clavos (1 ristral) 250 – 300 | clavos (1 ristral) 400 clavos (1 | ristral) |
| Consumo de aire | .084 pies3/ciclo a 100 psi(2.4 litros/ciclo a 6.9 barias)(2.4 litros/ciclo a 7 kgf/cm2) | .075 pies3/ciclo a 100 psi(2.1 litros/ciclo a 6.9 barias)(2.1 litros/ciclo a 7 kgf/cm2) | .035 pies3/ciclo a 100 psi(.99 litros/ciclo a 6.9 barias)(.99 litros/ciclo a 7 kgf/cm2) |
| Entrada de aire Rosca 3/8 | NPT | ||
SELECCIÓN DE CLAVOS
Con este clavador solamente podrán utilizarse los clavos indicadas en la tabla siguiente.
NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de metabo HPT.
Dimensiones del los clavos
 Clavos en ristra unidas con alambre | NV83A2 NV65AC NV50A1 | |||||
| Min. Max. | Min. Max. Min. | Max. | ||||
| .236"(6 mm) | .283"(7.2 mm) | .245"(6.2 mm) | .266"(6.8 mm) | .189"(4.8 mm) | .189"(4.8 mm) | |
 |  |  |  |  |  | |
| .099"(2.5 mm) | .131"(3.3 mm) | [4.5 mm] | ||||
Los clavos se unen y se enrollan de la manera indicada en la figura de arriba.
ACCESORIOS
ADVERTENCIA
- Los accesorios que no sean los mostrados a continuación pueden provocar el mal funcionamiento del clavador y resultar en lesiones.
ACCESORIOS ESTÁNDAR
| Modelo NV83A2 NV65AC NV50A1 | |||
| 1Gafas protectoras para los ojos | 1 | 1 | 1 |
ACCESORIOS OPCIONALES ... vendido aparte
○ Kit del mecanismo de disparo secuencial
(Núm. de código 876762)
(Piezas de disparo único)
○ Lubricante para herramientas neumáticas
Aceitador de .8 onzas. (25 cc)
(Núm. de código 877153)
Aceitador de 4 onzas. (120 cc)
(Núm. de código 874042)
Lata de 1 cuarto de galón (1 litro)
(Núm. de código 876212)
NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de metabo HPT.
APLICACIONES
○ Trabajos de costrucción de madera como puedan ser suelos y marcos de paredes, balcones, estructuras de suelos.
○ Construcción de casas móviles y modulares.
○ Confección de cajas de madera, tarimas y tambores.
○ Operaciones de embalaje en plantas de fabricación y otros tipos de embalajes y trabajos de cajas y jaulas en general.
○ Confección de cajas de madera y tarimas ligeras.
○ Confección de muebles de madere, marcos de madera, y otros productos de madera.
○ Operaciones de embalaje en plantas de fabricación y otros tipos de embalajes y trabajos de cajas y jaulas en general.
○ Trabajos de construcción en general tales como casas prefabricadas.
NOTA:
Los clavos de aluminio se podrían doblar cuando se utilicen sobre superfi cies duras.
Efectúe la prueba antes del uso.
ANTES DE LA OPERACIÓN
Lea la sección titulada "SEGURIDAD" (páginas 47 – 51).
Antes de la utilización, cerciórese de lo siguiente.
ENTORNO DE TRABAJO
ADVERTENCIA
- En el lugar de trabajo no deberá haber gases, líquidos, ni demás objetos infl amables.
- No permita que en el área de trabajo haya niños ni demás personas no autorizadas.
SUMINISTRO DE AIRE
PELIGRO
- No utilice gases reactivos ni otros gases embotellados. Podría producirse una explosión.
ADVERTENCIA
- No conecte nunca el clavador a una presión que pueda sobrepasar potencialmente 200 psi (13.7 bares 14 kgf/cm²) si un regulador falla.
- No utilice nunca un acoplador sin descarga con el clavador.
1. Fuente de propulsión
○ Utilice solamente aire comprimido limpio, seco, y regulado como fuente de propulsión para este clavador.
○ Los compresores de aire para suministrar aire comprimido a este clavador deberán cumplir los requisitos de la última versión de la norma B 19.3 ANSI "Normas de Seguridad para Compresores para Industrias de Procesos".
○ La humedad o el aceite en el compresor de aire puede acelerar el desgaste y la corrosión del clavador.
Drénelo diariamente.
2. Filtro-Regulador-Lubricador
○ Utilice un regulador con una presión de 0 – 120 psi (0 – 8.3 barias 0 – 8.5 kgf/cm²).
Las unidades de filtro-regulador-lubricador ofrecen la condición óptima para el clavador y prolongan su duración útil.
Estas unidades deberán utilizarse siempre.
Filtro .... El filtro elimina la humedad y la suciedad del aire comprimido. Drene diariamente el clavador a menos que tenga instalado un dispositivo de drenado automático. Mantenga limpio el filtro realizando regularmente su mantenimiento.
Regulador.....El regulador controla la presión de operación para poder utilizar con seguridad el clavador. Inspeccione el regulador antes de la operación a fin de asegurarse de que funcione adecuadamente.
Lubricador ... El lubricador rocía aceite al clavador.
Inspeccione el lubricador antes de utilizarlo para comprobar si el suministro de lubricante es adecuado. Utilice lubricante para herramientas neumáticas metabo HPT.
Las mangueras de suministro de aire comprimido deben tener una presión operativa mínima igual o mayor que la presión procedente de la fuente de potencia si un regulador falla, o 150 psi (10.4 bares 10.6 kgf/cm ^2 ), el valor que sea mayor.
4. Consumo de aire
Utilizando la tabla de consumo de aire y la fórmula de tamaño del compresor de aire, busque el tamaño de compresor correcto.
Tabla de consumo de aire
| Presión de operación | psi(barias)(kgf/cm2) | 80(5.5)(5.6) | 90(6.2)(6.3) | 100(6.9)(7) |
| Consumo de airepies3/ciclo(litros/ciclo) | NV83A2 | .062(1.8) | .073(2.1) | .084(2.4) |
| NV65AC | .048(1.4) | .061(1.7) | .075(2.1) | |
| NV50A1 | .025(.71) | .030(.85) | .035(.99) |
Fórmula de tamaño del compresor
Cantidad de aire requerida
× promedio de clavos clavados cada minuto por clavador
× consumo de aire a la presión dada
× factor de seguridad (siempre 1.2)
Ejemplo: 2 clavadores (NV83A2) funcionando a 100 psi para clavar 30 clavos por minuto
Cantidad de aire requerida
$$ = 2 \times 3 0 \times . 0 8 4 (2. 4) \times 1. 2 $$
$$ = 6. 0 \text { CFM } ((\text { pies } ^ {3} / \min) (1 7 3 \text { litros } / \min) $$
Después de haber realizado los cálculos indicados arriba, tendrá que buscar un compresor que proporcione 6.0 CFM de aire, que es el valor requerido.
LUBRICACIÓN
Es muy importante que el clavador esté adecuadamente lubricado.
Sin la lubricación apropiada, el clavador no trabajará correctamente y las piezas se desgastarán prematuramente.
○ Utilice lubricante para herramientas neumáticas metabo HPT.
No utilice aceite detergente ni aditivos. Estos lubricantes dañarían las juntas tóricas y demás piezas de caucho. Esto haría que el clavador funcionase mal.
○ Habrá que utilizar siempre unidades de filtro-regulador-lubricador.
Mantenga el lubricador lleno con lubricante para herramientas neumáticas metabo HPT.
○ Si no dispone de lubricador, aplique 5 – 10 gotas de lubricante para herramientas neumáticas metabo HPT a la entrada de aire del clavador dos veces al día.
CUIDADOS PARA CLIMAS FRÍOS
○ No guarde el clavador en lugares fríos.
Déjelo en un lugar cálido antes de comenzar a trabajar.
○ Si el clavador está frío, póngalo en un lugar cálido y deje que se caliente antes de utilizarlo.
① Reduzca la presión de aire a 64 psi (4.4 barias 4.5 kgf/cm ^2 ).
② Quite todos los clavos del clavador.
③ Conecte la manguera de aire y dispare (disparo en vacío) el clavador.
La reducción de la presión de aire será suficiente para disparar en vacío el clavador.
La operación a baja velocidad tiende a calentar las partes móviles.
PRECAUCIÓN
- No dispare en vacío el clavador a alta presión.
PRUEBA DEL CLAVADOR
⚠️ PELIGRO
- Los operadores y demás personas que se encuentren en el área de trabajo DEBEN usar gafas protectoras con blindajes laterales que cumplan con las especificaciones ANSI Z87.1.Las gafas ordinarias no brindan una protección adecuada.
ADVERTENCIA
- No utilice nunca el clavador a menos que la palanca de empuje funcione adecuadamente.
A n t e s d e c o m e n z a r e l t r a b a j o , utilizando la lista de comprobaciones siguiente. Realice las comprobaciones en el orden indicado.
Si se produce alguna operación anormal, deje de utilizar el clavador y póngase inmediatamente en contacto con un centro de reparaciones autorizado por metabo HPT.

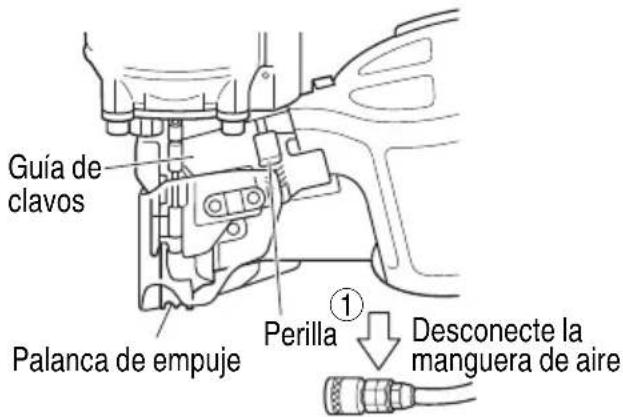

(1) DESCONECTE LA MANGUERA DE AIRE DEL CLAVADOR.
QUITE TODOS LOS CLAVOS DEL CLAVADOR.

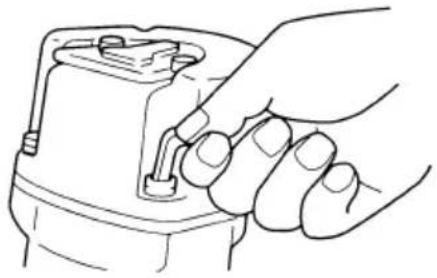

□ TODOS LOS TORNILLOS DEBERÁN ESTAR APRETADOS.
Si hay algún tornillo fl ojo, apriételo.
(2) Ajuste la presión del aire a 70 psi (4.9 barias 5 kgf/cm²).
No cargue clavos en el clavador.
□ EL CLAVADOR NO DEBERÁ TENER FUGAS DE AIRE.

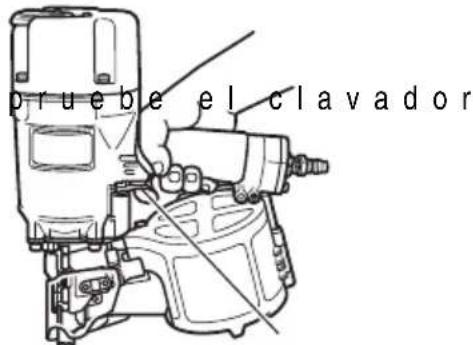

Sujete el clavador hacia abajo y apriete el gatillo.
□ EL CLAVADOR NO DEBERÁ FUNCIONAR.
(3) Con el dedo en el gatillo, presione la palanca de empuje contra la pieza de trabajo.
□ EL CLAVADOR NO DEBERÁ FUNCIONAR.
Apriete el gatillo.
□ EL CLAVADOR DEBERÁ FUNCIONAR.
(5) Con el clavador fuera de la pieza de trabajo, usted podrá cargar clavos en el mismo.
Inserte clavos en la pieza de trabajo adecuados a la aplicación.
□ EL CLAVADOR DEBERÁ FUNCIONAR.
(6) Si no observa nada anormal, cargue clavos en el clavador.
Clave en la pieza de trabajo los mismos clavos que vaya a utilizar en la aplicación real.
□ EL MARTILLO AUTOMÁTICO DEBERÁ FUNCIONAR ADECUADAMENTE.
AJUSTE DE LA PRESIÓN DE AIRE
ADVERTENCIA
No sobrepase 120 psi (8.3 barias 8.5 kgf/cm²).
Ajuste la presión del aire al valor recomendado, 70 – 120 psi (4.9 – 8.3 barias 5 – 8.5 kgf/cm ^3 ) de acuerdo con la longitud de los clavos y la dureza de la pieza de trabajo.
La presión de aire correcta es la más baja con la querza, sin ajustar correctamente la placa, pueda realizarse el trabajo. La utilización del clasepobará dañar el portaclavos. con una presión de aire más alta de la requerida lo forzará innecesariamente. ① Gire el portaclavos aproximadamente 90 grados
CARGA DE CLAVOS
ADVERTENCIA
- Cuando cargue los clavos en el clavador,
1) no apriete el gatillo,
2) no apriete la palanca de empuje, y
3) mantenga el clavador apuntando hacia abajo.

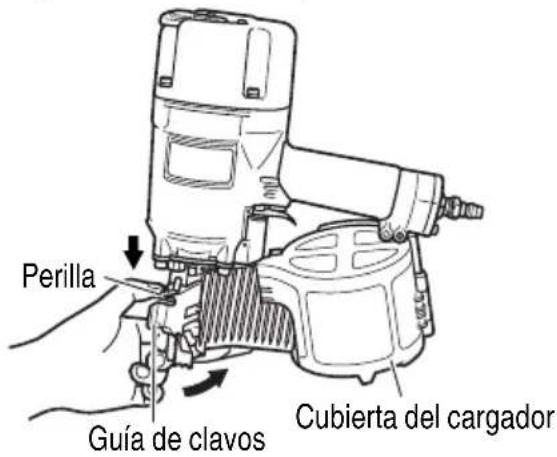

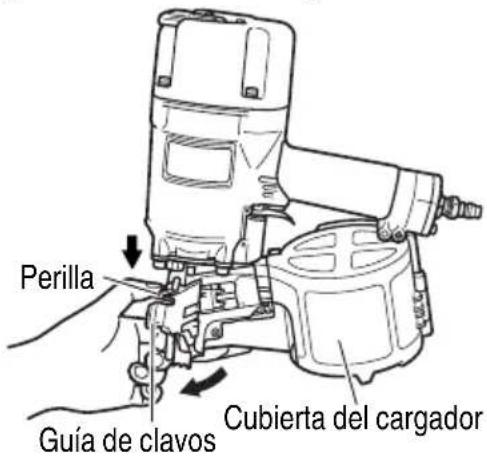

(1) Sujete la guía de clavos y la perilla con los dedos. Presione la perilla hacia abajo y abra la guía de clavos. Luego abra la cubierta del cargador.


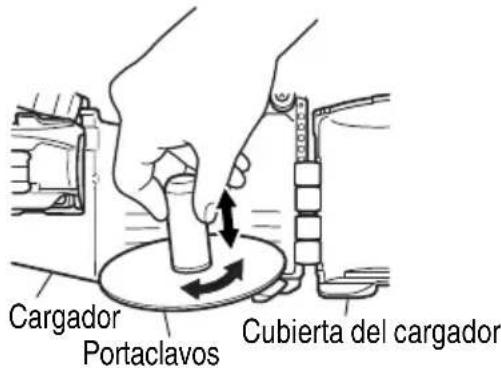

Cargador Portaclavos Cubierta del cargadorNOTA: Antes de cargar los clavos en el cargador, ajuste la placa. Si se cerrara la cubierta a la la que fuerza, sin ajustar correctamente la placa, del clasepodrá dañar el portaclavos.

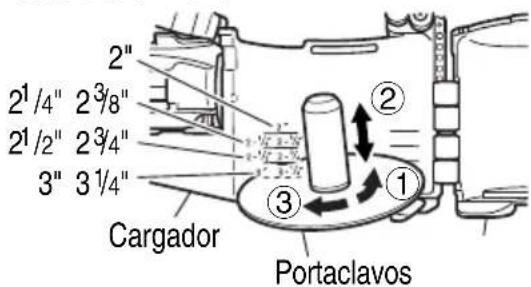

① Gire el portaclavos aproximadamente 90 grados en el sentido contrario a las agujas del reloj.
② Deslice en la dirección vertical posible.
Levante o baje el portaclavos según las diferentes
longitudes de los clavos.
③ Ajuste la placa guiándose por los puntos de referencia de la longitud de los clavos de la cubierta del cargador, y gire el portaclavos 90 grados en el sentido de las agujas del reloj hasta escuchar un «clic».

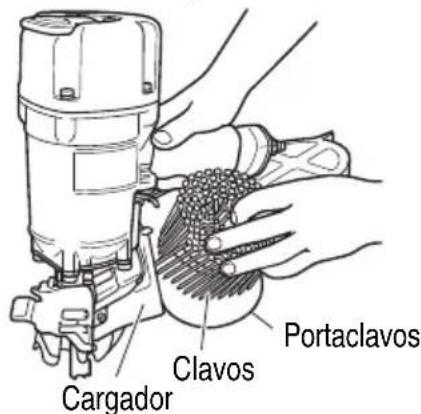

(3) Coloque el rollo de clavos dentro del cargador. Desenrolle el número de clavos necesario hasta llegar al orifi cio de impulsión.


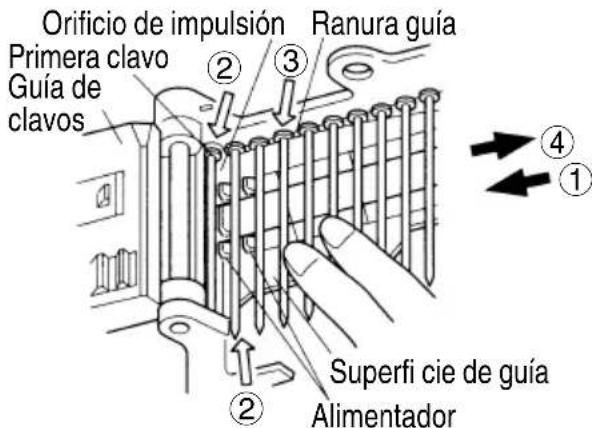

Portaclavos Clavos Cargador(4) ① Desbobine sufi cientes clavos para llegar al orificio de impulsión.
② Inserte la primera clavo en el orifi cio de impulsión y la segunda entre las dos uñas del alimentador.
③ Fije las cabezas de las clavos en la ranura guía.
(5) Cierre primero la cubierta del cargador y cierre la guía de clavos.
(6) Bloquee correctamente la perilla.
De lo contrario, la guía de clavos no se podrá cerrar correctamente.

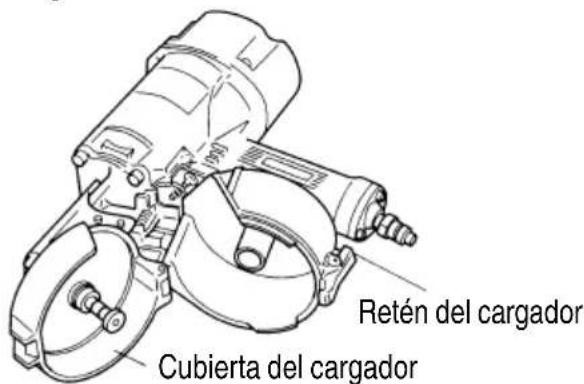

(1) Presione el retén del cargador y abra la cubierta del cargador.
Ajuste la posición del soporte de clavos de acuerdo con la longitud de las clavos.
Las puntas no se alimentarán coin suavi soporte de puntas no está correctamente ajustado.
① Levante el soporte de clavos.

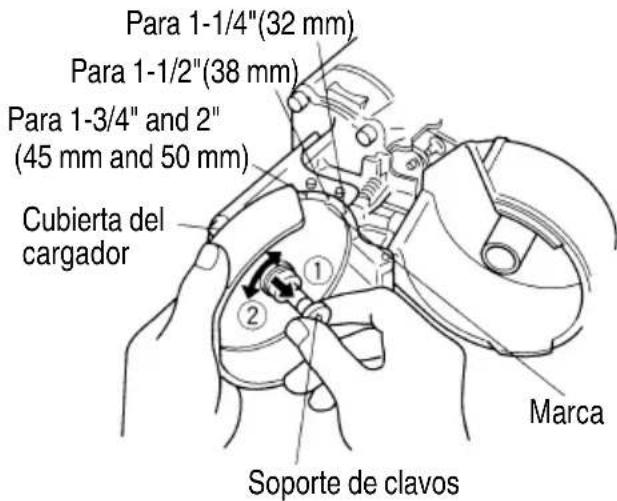

② Gire el soporte de clavos para alinear la con los números (1-1/4" (32mm), 1-1/2" (38mm), 1-3/4" (45mm), 2" (50mm) de la cubierta del cargador.


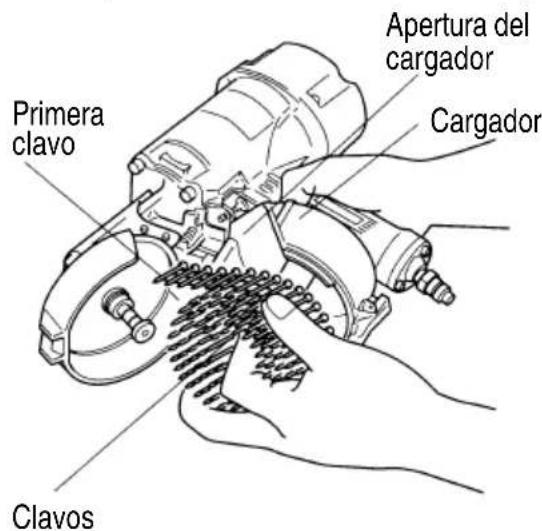

(3) Coloque la ristra de clavos en el cargador. Inserte la primera clavo en la abertura del cargador.


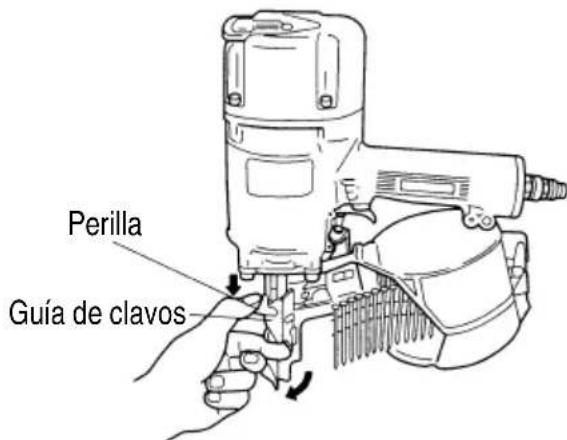

(5) Sujete la guía de clavos y la perilla con el dedo.
Presione la perilla hacia abajo y oscile la guía de
clavos para abrirla.


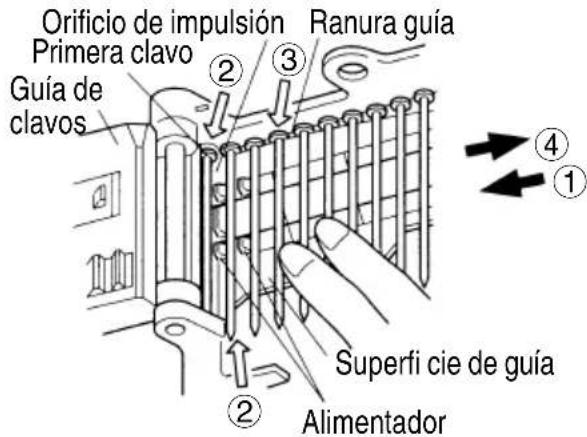

Perilla Guía de clavos(6) ① Desbobine sufi cientes clavos para llegar al orifi cio de impulsión.
② Inserte la primera clavo en el orifi cio de impulsión y la segunda entre las dos uñas del alimentador.
③ Fije las cabezas de las clavos en la ranura guía.
De lo contrario, la guía de clavos n cerraría correctamente.
④ Empujando las clavos hacia la derecha, oscile la guía de clavos para cerrarla.
(7) Bloquee completamente la perilla.
OPERACIÓN DEL CLAVADOR
Lea la sección titulada "SEGURIDAD" (páginas 47 – 51).
PELIGRO
- Los operadores y demás personas que se encuentren en el área de trabajo DEBEN usar gafas protectoras con blindajes laterales que cumplan con las especificaciones ANSI Z87.1.
Las gafas ordinarias no brindan una protección adecuada.
ADVERTENCIA
-
Solo las personas que hayan leído y comprenden este MANUAL pueden utilizar el clavador.
No dirija NUNCA la herramienta hacia sí mismo o hacia otras personas del área de trabajo. -
Mantenga los dedos ALEJADOS del gatillo cuando no clave clavos, para evitar descargas accidentales.
- Conozca y comprenda el sistema de clavador que está utilizando.
Por favor lea y comprenda los "Métodos de operación" descritos más abajo.
- Nunca coloque las manos o el cuerpo a menos de 8 pulgadas (200 mm) del cabezal de disparo cuando lo use.
- No clave clavos en otros clavos, los clavos pueden rebotar y herir a alguien.
- No accione el clavador a menos que esté firmemente colocado contra la pieza de trabajo.
- Para evitar el doble disparo o la expulsión inesperado de un clavo debido al rebote del clavador,
1) no empuje el clavador con demasiada fuerza contra la pieza de trabajo,
2) separe el clavador de la pieza de trabajo
o utilizando el coletazo,
3) suelte el gatillo rápidamente después del disparo.
- Cuando trabaje cerca del borde de una pieza de trabajo o en ángulos muy agudos, o al clavar clavos en una pieza de trabajo fi na, tenga cuidado para minimizar la aparición de virutas, astillas y divisiones, o el vuelo libre, el rebote o la perforación de los clavos, ya que podrían causar lesiones.
- No clave nunca clavos desde ambos lados de una pared al mismo tiempo. Los clavos podrían traspasar la pared y lesionar a la persona de la otra parte.
- No utilice nunca un clavador defectuoso o que funcione anormalmente.
- No utilice el cuerpo ni ninguna porción de herramienta como un martillo, ya que podrían descargarse clavos inesperadamente o la herramienta podría sufrir daños y podrían provocarse lesiones físicas graves.
- Desconecte la manguera de aire del clavador cuando:
1) no vaya a utilizarlo; 2) vaya a abandonar el área de trabajo;
3) lo eleve, lo descienda o de otra manera vaya a trasladarlo a otro lugar;
4) vaya a entregárselo a otra persona;
5) realice mantenimientos o reparaciones;
6) desatasque el clavador;
7) el clavador está fuera de la supervisión o el control del operador;
8) remueve clavos del cartucho; y
9) ajuste la profundidad de clavamiento.
Este clavador metabo HPT posee un MECANISMO DE DISPARO POR CONTACTO ESTÁNDAR (Disparo con rebote). También existe un juego de MECANISMO DE DISPARO SECUENCIAL OPCIONAL (DISPARO ÚNICO), con número de pieza de pedido 876762.
EI MECANISMO DE DISPARO POR CONTACTO ESTÁNDAR (Disparo con rebote) es para utilizarse cuando se desee clavar rápidamente clavos y haya que seguir los "MÉTODOS DE OPERACIÓN".
MÉTODOS DE OPERACIÓN
Este clavador está equipado con una palanca de empuje, y no funcionará a menos que ésta esté presionada (posición hacia arriba).
Existen dos métodos de operación para clavar clavos con este clavador.
Estos métodos son:
-
Operación intermitente (Disparo con el gatillo):
-
Operación continua (Disparo con la palanca de empuje):
(1) Operación intermitente (Disparo con el gatillo)
① Coloque la salida de los clavos sobre la pieza de trabajo con el dedo fuera del gatillo.
② Presione a fondo la palanca de empuje.
③ Apriete el gatillo para clavar el clavo.
④ Separe el dedo del gatillo.
Para clavar otro clavo, mueva el clavador hasta la posición siguiente de la pieza de trabajo y repita este procedimiento.
(2) Operación continua (Disparo con la palanca de empuje)
① Apriete el gatillo con el clavador fuera de la pieza de trabajo.
② Presione la palanca de empuje contra la pieza de trabajo para clavar un clavo.
③ Desplace el clavador por la pieza de trabajo con un movimiento de rebote.
Con cada presión de la palanca de empuje se clavará un clavo.
Después de haber clavado los clavos necesarios, separe el dedo del gatillo.
ADVERTENCIA
- Mantenga el dedo separado del gatillo excepto durante la operación, porque esto podría resultar en lesiones si la palanca de presión entrase en contacto con su cuerpo o con el de otras personas del área de trabajo.
- Mantenga las manos y el cuerpo alejados del área de descarga. El clavador con mecanismo de disparo por contacto puede rebotar de un clavo ya clavado y clavar otro no deseado, provocando posiblemente lesiones.
- Algunos tipos de clavos cargados pueden echar chispas a través de la boca durante la operación de clavado. ¡Tenga cuidado!
EL MECANISMO DE DISPARO SECUENCIAL OPCIONAL (PIEZAS DE DISPARO ÚNICO) es para clavar clavos con precisión y deberá utilizarse de acuerdo con el “Método de operación” siguiente.
Usted tendrá que presionar en primer lugar la palanca de empuje (posición superior) cuando desee clavar un clavo, y apriete el gatillo. Después de haber clavado cada clavo, suelte completamente el gatillo y levante el clavador de la superficie de trabajo. El MECA DE DISPARO SECUENCIAL OPCIONAL puede reducir la posibilidad de lesiones tanto personales como de otras personas del área de trabajo. Esto se debe a que es menos probable que pueda clavar clavos si mantiene el disparador apretado y golpea accidentalmente la palanca de empuje contra su cuerpo o el de otras personas. El MECANISMO DE DISPARO SECUENCIAL OPCIONAL puede reducir también la velocidad de operación en comparación con el mecanismo de disparo por contacto estándar.
NOTA:
- Tanto el MECANISMO DE DISPARO POR CONTACTO ESTÁNDAR como el MECANISMO DE DISPARO SECUENCIAL OPCIONAL serán seguros si se utilizan como se ha descrito y de acuerdo con todas las advertencias e instrucciones.
- Maneje con cuidado el paquete de clavos. Si lo dejase caer, los clavos continuas podrían romperse o afl ojarse. En tales casos, no utilice los clavos, porque si lo hiciese en tal condición, la alimentación de los clavos podría ser irregular y resultar en pérdida o atascamiento de clavos.
● Después de haber clavado los clavos:
1) desconecte la manguera de aire del clavador,
2) extraiga todos los clavos del clavador,
3) aplique 5 - 10 gotas de lubricante para herramientas neumáticas metabo HPT a la entrada de aire del clavador, y
4) abra la llave de escape del depósito del compresor de aire para drenar la humedad que pueda existir.
AJUSTE DE LA PROFUNDIDAD DE CLAVADO
Para asegurar que cada clavo penetre con la misma profundidad, cerciórese de que:
1) la presión de aire suministrada al clavador permanezca constante (regulador instalado y trabajando adecuadamente), y
2) esté sujetando firmemente el clavador contra la pieza de trabajo.
Si los clavos penetran demasiado o muy poco en la pieza de trabajo, realice el ajuste en el orden siguiente.
① DESCONECTE LA MANGUERA DE AIRE DEL CLAVADOR.
② Si los clavos penetran demasiado, gire el ajus hacia la parte de menor profundidad.
Si los clavos se insertan muy poco, gire el regulador hacia la parte de mayor profundidad.
③ Deje de girar el ajustador cuando alcance la posición apropiada realizando una prueba de clavado.
Realice una prueba de clavado.
⑤ DESCONECTE LA MANGUERA DE AIRE DEL CLAVADOR.
⑥ Elija la posición adecuada para el ajustador.

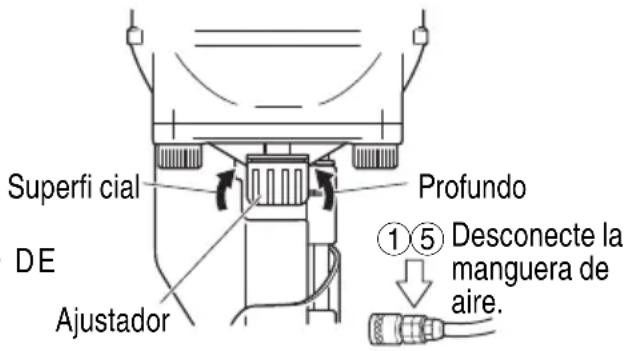

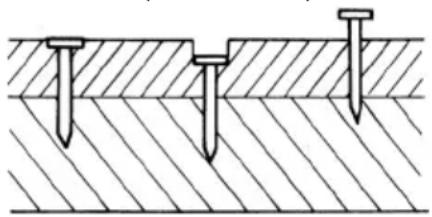

Demasiada profundidad
Poca
profundidad
NOTA: La información contenida en este manual ha sido diseñada para ayudarle a mantener con seguridad este clavador.
Algunas ilustraciones de este manual pueden mostrar detalles o dispositivos diferentes a los de su propio clavador.
MANTENIMIENTO E INSPECCIÓN
Lea la sección titulada "SEGURIDAD" (páginas 47–51).
ADVERTENCIA
- Desconecte la manguera y extraiga todos los clavos del clavador antes de:
1) realizar trabajos de mantenimiento e inspección, y
2) desatascar el clavador.
- Desatascado
Desatasque los clavos en el orden siguiente:
① DESCONECTE LA MANGUERA DE AIRE.
② Abra la guía de clavos.

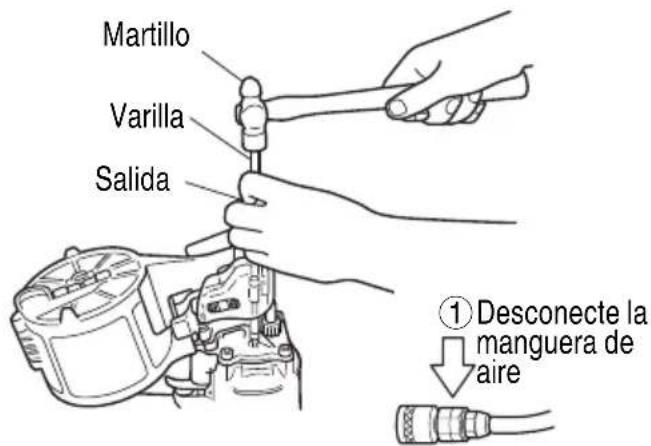

③ Inserte una varilla en la salida.
Golpee la varilla con un martillo.


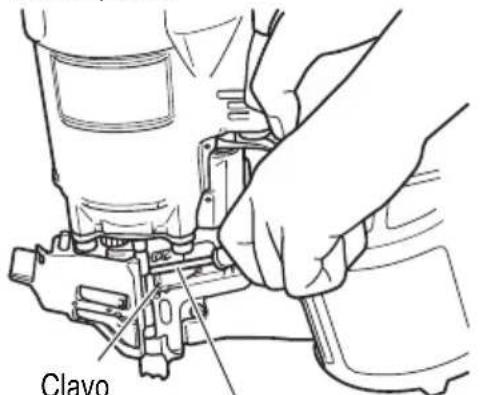

⑤ Corte el alambre de unión deformado con unos alicates.
Corrija la deformación.
⑥ En caso de atasco frecu contacto con un centro de reparaciones autorizado por metabo HPT.
- Inspección de la palanca de empuje
① DESCONECTE LA MANGUERA DE AIRE.
② Limpie la parte deslizable de la palanca de empuje.
Lubríquela con lubricante para herramientas neumáticas metabo HPT.
① DESCONECTE LA MANGUERA DE AIRE.
② Limpie la parte deslizable de la perilla.
Lubríquela con lubricante para herramientas neumáticas metabo HPT.
Lubrique la ranura deslizante del alimentador y los ejes.

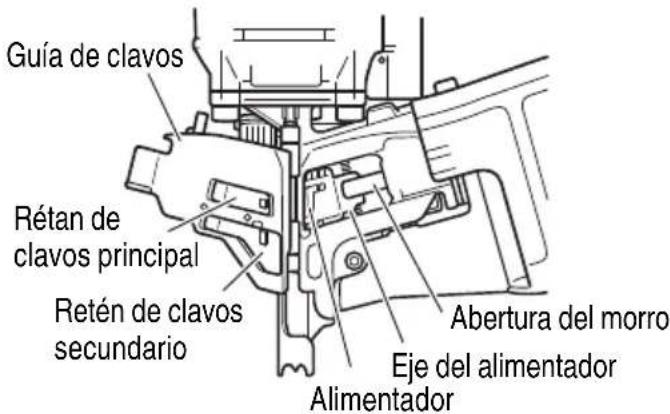

Esto suavizará la operación e impedirá la oxidación.
PRECAUCIÓN
- Compruebe que el retén de clavos principal y el retén de clavos secundario se deslicen con suavidad presionándolos con el dedo.
Si no hay suavidad, los clavos se clavarán a ángulos irregulares y pueden herir a alguien.
- Inspección del cargador
① DESCONECTE LA MANGUERA DE AIRE.
② Limpie el cargador. Quite el polvo o las virutas de madera que puedan haberse acumulado en el cargador.
- Almacenamiento
○ Cuando no vaya a utilizar el clavador durante mucho tiempo, aplique una capa fina de lubricante a las piezas de acero para evitar que se oxiden.
○ No guarde el clavador en un lugar frío.
Guarde el clavador en un lugar cálido.
○ Cuando no vaya a utilizar el clavador, deberá guardarlo en un lugar cálido y fresco.
Mantenga el clavador fuera del alcance de los niños.
- ETIQUETA DE PRECAUCIÓN
No utilice el clavador si la ETIQUETA DE
ADVERTENCIA falta o está dañada.
Solicite la nueva ETIQUETA DE PRECAUCIÓN a un
centro de reparaciones autorizado por metabo HPT.
- Solución de problemas por parte del operador (Consulte la página 65 - 66.)
PRECAUCIÓN
En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.
SERVICIO Y REPARACIONES
ADVERTENCIA
- Este clavador solamente deberá repararlo personal entrenado por metabo HPT, un distribuidor, o el empresario.
- Para la reparación, utilice solamente las piezas suministradas o recomendadas por metabo HPT.
Todos los clavadores de calidad requerirán el servicio de mantenimiento o de reemplazo de piezas debido al desgaste con la utilización normal.
NOTA: Las especificaciones están sujetas a cambio sin previo aviso sin ninguna obligación por parte de metabo HPT.
Tabla de mantenimiento
| ACCIÓN PARA CÓMO | ||
| Drenaje diario del fi ltro de la línea de aire. | Evitar la acumulación de humedad y suciedad. | Abra la llave de escape manual. |
| Mantenimiento del lubricador lleno. | Mantener el clavador lubricado. | Rellene con lubricante para herramientas neumáticas metabo HPT. |
| Limpie el elemento de fi ltrado y sople aire a través del fi ltro en dirección opuesta al fl ujo normal diario. | Evitar que el fi ltro se atasque con suciedad. | Siga las instrucciones del fabricante. |
| Limpieza del cargador y del mecanismo del alimentador. | Evitar atascos. Sople diariamente. | |
| Mantenimiento de la palanca de empuje en perfectas condiciones. | Garantizar la seguridad del operador y la operación efi caz del clavador. | Sople diariamente. |
| Lubricación del clavador después de haberlo utilizado. | Prolongar la duración del clavador. Aplique 5 – 10 gotas de lubricante al clavador. | |
| Drene el compresor de aire todos los días. | Mantener el clavador en buenas condiciones de operación. | Abra la llave de llave de escape. |
Solución de problemas por parte del operador
La mayoría de los problemas sin importancia podrán resolverse fácilmente utilizando la tabla siguiente.
Si el problema persiste, póngase en contacto con un centro de reparaciones autorizado por metabo HPT.
| PROBLEMA MÉTODO DE COMPROBACIÓN SOLUCIÓN | ||
| El clavador funciona pero no clava clavos. | Compruebe si está atascado. Desatás | quelo de acuerdo con la página 63. |
| Compruebe el funcionamiento del alimentador de clavos de acuerdo con la página 63. | Limpie y lubrique. | |
| Compruebe si los clavos son las apropiados. | Utilice solamente los clavos recomendados. | |
| Poca fuerza. Reciclado lento. | Compruebe la presión de aire. Aumente | la presión de aire.(No sobrepase 120 psi (8.3 barias, 8.5 kgf/cm ^2 ).) |
| —— | Utilice lubricante para herramientas neumáticas metabo HPT. | |
| ¿Está gastada la cuchilla impulsora? S | Solicite otra de reemplazo a metabo HPT. | |
| ¿Está gastado o dañado el aro del pistón? | ||
| Los clavos penetran demasiado. | Compruebe la presión de aire. Reduzca | la presión de aire.(Ajústela a 70 – 120 psi) |
| Salto de clavos. Alimentación intermitente. | Compruebe si está utilizando los clavos apropiados. | Utilice solamente los clavos recomendados. |
| Compruebe el funcionamiento del alimentador de acuerdo con la página 63. | Limpie y lubrique. | |
| —— | Utilice lubricante para herramientas neumáticas metabo HPT. | |
| Compruebe la posición de la placa o del soporte de clavos en el cargador de acuerdo con la página 58. | Ajuste la placa o del sopote de clavos en la posición apropiada. | |
| ¿Está el anillo O del pistón cortado o muy gastado? | Póngase en contacto con metabo HPT para reemplazarlo. | |
| Clavos atascadas.Los clavos se clavan doblados. | Compruebe si los clavos son los apropiados. | Utilice solamente los clavos recomendados. |
| ¿Está gastada la cuchilla impulsora? Póngase en contacto con metabo HPT para reemplazarlo. | ||
| El funcionamiento es normal, pero no es posible clavar a gran velocidad. | Compruebe el diámetro interior de la manguera de aire. | Utilice otra manguera de aire de mayor diámetro. |
