MANUAL DE USUARIO G13VE2 METABO

Français 00BookG12VE2metaboNA.indb3000BookG12VE2metaboNA.indb30 2022/05/318:39:162022/05/318:39:16INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones. La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento. Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identifi cados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específi camente recomendada por metabo HPT. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad. PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica. NOTA acentúa información esencial. SEGURIDAD ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA ADVERTENCIA Lea todas las instrucciones y todas las advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

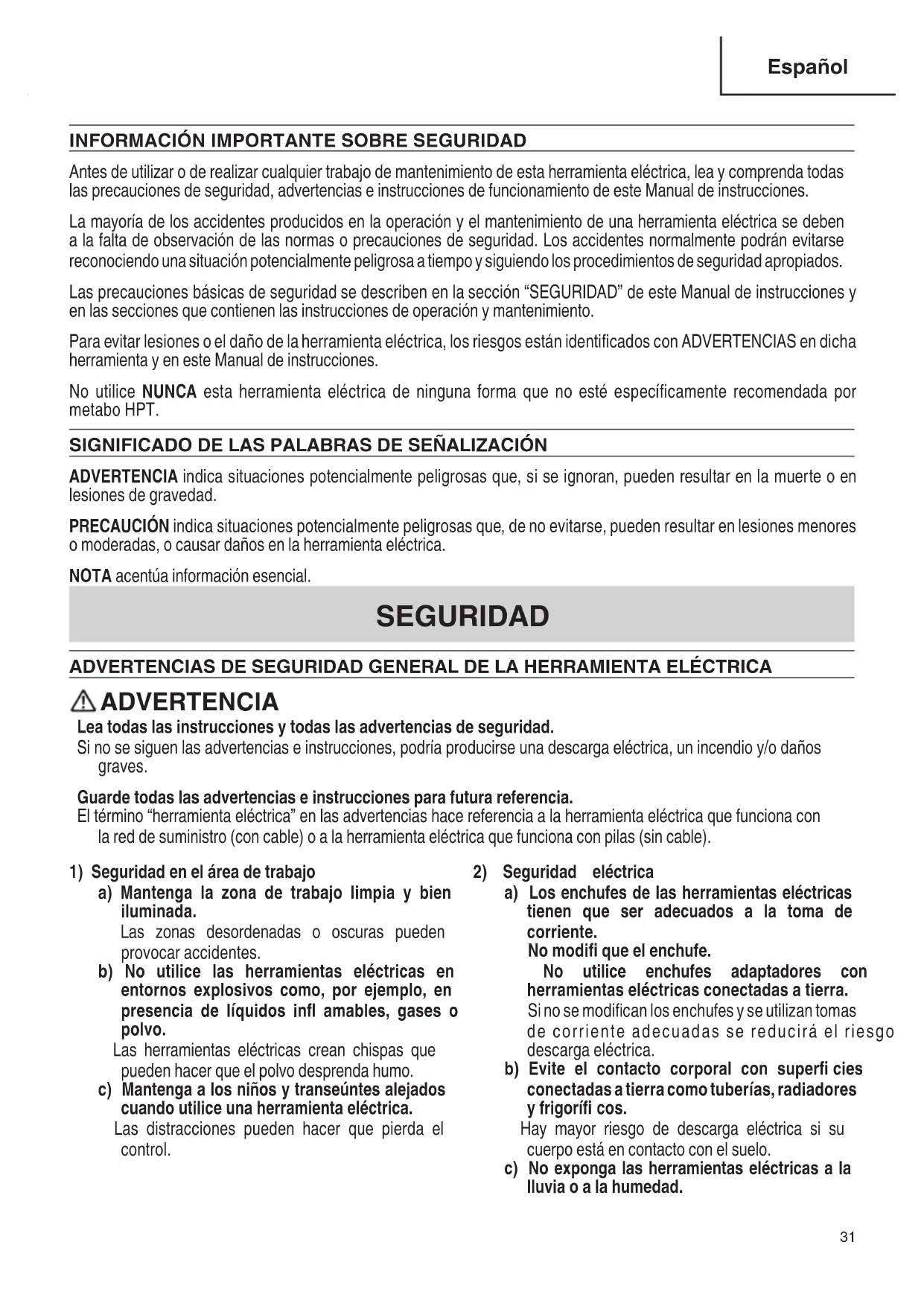

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas o oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo. Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifi que el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifi can los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superfi cies conectadas a tierra como tuberías, radiadores y frigorífi cos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad.

Español 00BookG12VE2metaboNA.indb3100BookG12VE2metaboNA.indb31 2022/05/318:39:162022/05/318:39:16La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la infl uencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off ” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afi ladas y limpias.

Español 00BookG12VE2metaboNA.indb3200BookG12VE2metaboNA.indb32 2022/05/318:39:162022/05/318:39:16f) La instalación de accesorios por rosca debe coincidir con la rosca del eje de la amoladora. En los accesorios montados por bridas, el orifi cio para el eje del accesorio debe adaptarse al diámetro de la brida. Los accesorios que no coincidan con el sistema de montaje de la herramienta eléctrica se desequilibrarán, vibrarán excesivamente y podrían provocar la pérdida del control de la herramienta. g) No utilice un accesorio dañado. Antes de cada uso, inspeccione el accesorio, mirando si las ruedas abrasivas tienen grietas o roturas, las almohadillas de respaldo tienen grietas, rasgaduras o desgaste excesivo o el cepillo metálico está suelto o con el metal roto. Si se cae la herramienta eléctrica o el accesorio, inspeccione si está dañado o instale un accesorio sin dañar. Tras inspeccionar e instalar un accesorio, tanto usted como los viandantes deben alejarse del plano del accesorio giratorio y utilizar la herramienta eléctrica a máxima velocidad sin carga durante un minuto. Los accesorios dañados se romperán durante este periodo de prueba. h) Utilice equipo protector personal. Dependiendo de la aplicación, utilice protector facial, gafas protectoras o gafas de seguridad. Si procede, utilice máscara para polvo, protectores auditivos, guantes y mono capaz de detener pequeños fragmentos abrasivos o piezas de trabajo. El protector ocular debe ser capaz de deterner los desechos que salen desprendidos generados por las diferentes operaciones. La máscara para polvo o respirador debe ser capaz de fi ltrar partículas generadas por su operación. Una exposición prolongada a un ruido de intensidad elevada podría producir pérdida de audición.

i) Mantenga a los viandantes alejados del área

de trabajo. Toda persona que entre en la zona de trabajo debe utilizar equipo de protección personal. Los fragmentos de un trabajo o un accesorio roto pueden salir despedidos y causar daños más allá del área de operación inmediata. j) Sujete la herramienta eléctrica solamente por las superfi cies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto o con su propio cable. El accesorio de corte que entra en contacto con un cable bajo tensión podría hacer que las partes metálicas expuestas de la herramienta eléctrica entren en tensión, pudiendo dar una descarga eléctrica al operario. Las herramientas de corte correctamente mantenidas con los bordes de corte afi lados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

a) Lleve su herramienta a que la revise un experto cualifi cado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.

ADVERTENCIAS COMUNES DE

SEGURIDAD PARA LAS OPERACIONES

DE MOLIDO a) Esta herramienta eléctrica está diseñada para utilizarse como amoladora. Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especifi caciones proporcionadas con esta herramienta. Si no se siguen todas las instrucciones indicadas a continuación, podría producirse una descarga eléctrica, un incendio y/o daños graves. b) No se recomienda realizar operaciones como lijado, cepillado metálico, pulido o corte con esta herramienta. Las operaciones para las que no se diseñó la herramienta eléctrica podrían producir un riesgo y causar daños personales. c) No utilice accesorios que no estén diseñados y estén recomendados específi camente por el fabricante de la herramienta. El hecho de que el accesorio pueda acoplarse en la herramienta eléctrica no garantiza una operación segura. d) La velocidad nominal del accesorio debe ser al menos igual a la velocidad máxima marcada en la herramienta eléctrica. Los accesorios que se utilizan con una velocidad superior a la indicada podrían romperse o descomponerse. e) El diámetro externo y el grosor de su accesorio debe estar dentro de la clasifi cación de capacidad de su herramienta metálica. Los accesorios de tamaño incorrecto no pueden supervisarse o controlarse adecuadamente.

Español 00BookG12VE2metaboNA.indb3300BookG12VE2metaboNA.indb33 2022/05/318:39:162022/05/318:39:16k) Coloque el cable cerca del accesorio giratorio. Si pierde el control, podría cortarse el cable o engancharse y la mano o brazo podrían entrar en el accesorio giratorio. l) No coloque boca abajo la herramienta eléctrica hasta que el accesorio se haya parado completamente. El accesorio giratorio podría agarrar la superfi cie y descontrolar la herramienta eléctrica. m) No ponga en marcha la herramienta eléctrica cuando la lleve al lado. Un contacto accidental con el accesorio giratorio podría enganchar la ropa y el accesorio podría herirle. n) Limpie regularmente los conductos de aire de la herramienta eléctrica. El ventilador del motor sacará el polvo de dentro del alojamiento y la acumulación excesiva de metal en polvo podría producir peligros eléctricos. o) No utilice la herramienta eléctrica cerca de materiales infl amables. Las chispas podrían quemar dichos materiales. p) No utilice accesorios que requieran refrigerantes líquidos. Al utilizar agua u otros refrigerantes líquidos podría producirse una electrocución o descarga.

REBOTE Y ADVERTENCIAS

RELACIONADAS El rebote es una reacción repentina a una rueda giratoria, almohadilla de soporte, cepillo u otro accesorio pinchado o enganchado. El pinchazo o enganche causa una parada rápida del accesorio giratorio que, a su vez, hace que la herramienta eléctrica no controlada vaya en la dirección opuesta del giro del accesorio en el punto de atasco. Por ejemplo, si una rueda abrasiva es enganchada o pinchada por la pieza de trabajo, el borde de la rueda que entra en el punto de pinchazo puede enterrarse en la superfi cie del material haciendo que la rueda se salga. La rueda puede saltar hacia el operario o salir despedida de este, dependiendo de la dirección del movimiento de la rueda en el punto de pinchazo. Las ruedas abrasivas también pueden romperse bajo estas condiciones. El rebote es el resultado de un uso incorrecto y/o procedimientos o condiciones operativos incorrectos de la herramienta eléctrica y puede evitarse tomando las precauciones adecuadas indicadas a continuación. a) Agarre la herramienta eléctrica fi rmemente y coloque el cuerpo y el brazo para que pueda resistirse a las fuerzas de retroceso. Utilice siempre una agarradera auxiliar, si se proporciona, para un control máximo sobre el rebote o reacción del par durante la puesta en marcha. El operario puede controlar las reacciones del par o las fuerzas de rebote, si se toman las precauciones adecuadas. b) No coloque la mano cerca del accesorio giratorio. El accesorio puede rebotarse en la mano. c) No coloque el cuerpo en la zona en la que la herramienta eléctrica se mueva si se produce un rebote. El rebote impulsará a la herramienta en dirección opuesta al movimiento de la rueda en el punto de enganche. d) Tenga especial cuidado cuando trabaje con esquinas, bordes afi lados, etc. Evite rebotar y enganchar el accesorio. Las esquinas, bordes afi lados o el rebote tienden a enganchar el accesorio giratorio y causan la pérdida de control y rebote. e) No coloque una cuchilla talladora de madera o cuchilla dentada en la sierra. Dichas cuchillas a menudo producen rebote y pérdida de control.

ADVERTENCIAS DE SEGURIDAD

ESPECÍFICAS PARA LAS OPERACIONES

DE MOLIDO a) Utilice sólo tipos de ruedas recomendados para su herramienta eléctrica y el protector específi co diseñado para la rueda seleccionada. Las ruedas para las que no se diseñó la herramienta eléctrica no pueden protegerse adecuadamente y no son seguras. b) La superfi cie de amolado de las ruedas de disco abombado debe colocarse debajo del plano del borde protector. Una rueda mal colocada que sobresalga del plano del borde del protector no podrá protegerse correctamente. c) La protección debe colocarse fi rmemente en el herramienta eléctrica y colocarse para máxima seguridad, de forma que se expone al operario la cantidad mínima de rueda. El protector ayuda a proteger al operario de fragmentos de disco rotos, del contacto accidental con el disco y de chispas que podrían prenderle fuego la ropa. d) Las ruedas deben utilizarse sólo para las aplicaciones recomendadas. Por ejemplo, no muela con el lado de la rueda de corte. Las ruedas de corte abrasivas están diseñadas para un molido periférico. Las fuerzas laterales aplicadas a estas ruedas pueden hacer que se rompan. e) Utilice siempre bridas de ruedas sin dañar de tamaño y forma correcta para la rueda seleccionada.

Español 00BookG12VE2metaboNA.indb3400BookG12VE2metaboNA.indb34 2022/05/318:39:162022/05/318:39:16– Utilice siempre protección de ojos y de oídos, así como otro equipo protector personal como máscara de polvo, guantes, casco y mono; – Preste atención a la rueda que sigue girando tras apagar la herramienta. NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD

1. EMPLEE siempre un protector adecuado con

muela abrasiva. Un protector que proteja al operador de los fragmentos de la rueda rota.

2. Los accesorios deben tener un valor nominal por

lo menos para la velocidad recomendada en la etiqueta de advertencia de la herramienta. Los discos y los otros accesorios que funcionan a una velocidad superior a la nominal pueden salir volando y causar daños.

3. Sujete las herramientas por las superfi cies

de empuñadura aisladas cuando realice una operación en que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable de alimentación. El contacto con un conductor “activo” “activará” las partes metálicas de la herramienta y el operador recibirá una descarga eléctrica.

4. EMPLEE siempre protectores auditivos cuando

tenga que utilizar la herramienta durante mucho tiempo. La exposición prolongada a ruido de gran intensidad puede causar la pérdida del sentido del oído.

5. Utilice únicamente una rueda de disco abombado

con una capacidad nominal SUPERIOR a 13,300 /min. El uso de una rueda con una capacidad nominal INFERIOR a 13,300 /min y/o una rueda del tamaño incorrecto (véase ESPECIFICACIONES en la página 38) podría producir rotura de la rueda y proyección de fragmentos de la rueda, provocando la muerte o lesiones de gravedad.

6. No toque nunca las piezas móviles.

NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

7. NO utilice NUNCA la herramienta sin los

protectores colocados en su lugar. NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta. Las bridas de rueda adecuadas soportan la rueda, reduciendo la posibilidad de rotura de rueda. Las bridas para ruedas de corte pueden ser diferentes de las bridas de rueda de molido. f) No utilice ruedas de herramientas eléctricas más grandes. La rueda diseñada para una herramienta eléctrica más grande no es adecuada para la velocidad superior de una herramienta inferior y podría estallar.

INSTRUCCIONES GENERALES DE

SEGURIDAD PARA AMOLADORAS

– Compruebe que la velocidad marcada en la rueda es igual o superior a la velocidad media de la amoladora; – Asegure que las dimensiones de la rueda son compatibles con la amoladora; – Las ruedas abrasivas deben almacenarse y manipularse con cuidado de acuerdo con las instrucciones del fabricante; – Inspeccione la rueda amoladora antes de utilizarla. No utilice productos descascarillados, agrietados o defectuosos; – Asegure que las ruedas y puntos montados se ajustan a las instrucciones del fabricante; – Asegure que se utilizan secantes cuando se proporcionan con el producto abrasivo y cuando se requiera; – Asegure que le producto abrasivo está correctamente montado y ajustado antes de la utilización y ponga en marcha la herramienta sin carga durante 30 segundos en una posición segura; pare inmediatamente si hay vibración considerable o si se detectan otros defectos. Si ocurre esto, compruebe la máquina para determinar la causa; – Si la herramienta se proporciona con una tapa, no utilice nunca la herramienta sin dicha tapa; – No utilice cojinetes reductores o adaptadores diferentes para adaptar ruedas abrasivas de orifi cio grande; – Para herramientas que se utilicen con rueda de orifi cio roscado, asegúrese de que la rosca de la rueda es lo sufi cientemente larga para aceptar la longitud del eje; – Asegure la pieza de trabajo y verifi que que esté bien sujeta. Una pieza de trabajo sujeta con dispositivos de sujeción o en un banco se sostiene mejor que con la mano. – No utilice una rueda de recorte para el amole lateral; – Asegúrese de que las chispas emitidas al utilizar la herramienta no crean ningún riesgo, es decir, no alcanzan a ninguna persona ni sustancia infl amable; – Asegúrese de que las aperturas de ventilación están despejadas cuando trabaje en condiciones con polvo. Si es necesario limpiar el polvo, desconecte primero la herramienta de la toma de corriente (utilice objetos no metálicos) y evite dañar las piezas internas;

Español 00BookG12VE2metaboNA.indb3500BookG12VE2metaboNA.indb35 2022/05/318:39:172022/05/318:39:178. Utilice la herramienta correcta. No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado. No utilice las herramientas para fi nes no proyectados, por ejemplo, no utilice una sierra circular para cortar ramas o lenos.

9. NO utilice NUNCA una herramienta eléctrica para

aplicaciones que no sean las especifi cadas. NO utilice NUNCA una herramienta eléctrica para aplicaciones no especifi cadas en este Manual de instrucciones.

10. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. NO permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

11. Mantenga todos los tornillos, pernos, y cubiertas

fi rmemente fi jados en su lugar. Mantenga todos los tornillos, pernos, y cubiertas fi rmemente montados. Compruebe periódicamente su condición.

12. No utilice herramientas eléctricas si la carcasa o

la empuñadura de plástico está rajada. Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

13. Las ruedas y los accesorios deben estar

montados de manera segura en la herramienta. Prevenga lesiones potenciales a usted mismo o a otras personas. Las ruedas y los accesorios que hayan sido montados en la herramienta deben estar seguros y fi rmes.

14. Mantenga limpio el conducto de ventilación del

motor. El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

15. Utilice las herramientas eléctricas con la tensión

de alimentación nominal. Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características. La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.

16. NO utilice NUNCA una herramienta defectuosa o

que funcione anormalmente. Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de servicio autorizado por metabo HPT.

17. NO deje NUNCA la herramienta en funcionamiento

desatendida. Desconecte su alimentación. No deje sola la herramientas hasta mientras no se haya parado completamente.

18. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

19. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes. Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

20. NUNCA utilice una rueda de disco abombada que

esté agrietada, deformada o gastada (consulte la sección MANTENIMIENTO E INSPECCIÓN en la página 43).

21. NUNCA utilice la amoladora en lugares en los que

las chispas generadas por la misma puedan causar una explosión, como cerca de materiales o gases infl amables.

22. NUNCA presione el botón pulsador mientras el eje

23. SIEMPRE utilice protección para los ojos que

satisfaga los requisitos de la última versión de la norma Z87.1 de ANSI.

24. SIEMPRE utilice una mascarilla para protegerse

contra el polvo o las partículas potencialmente dañinos generados durante la operación de la amoladora.

fi rmemente la empuñadura del cuerpo y la empuñadura lateral cuando utilice la amoladora.

26. SIEMPRE realice una operación de prueba antes de

utilizar la amoladora. (Véase “Pruebe la amoladora antes de utilizarla” en la página 40).

27. SIEMPRE siga las instrucciones indicadas en

este manual cuando reemplace la rueda de disco abombado.

28. Tenga cuidado SIEMPRE con los objetos que puedan

estar enterrados o emparedados, tales como cables eléctricos. Si tocase un cable activo con esta herramienta, podría recibir una descarga eléctrica. Confi rme que no haya ningún objeto enterrado o emparedado, como cables eléctricos, en el suelo, el techo, o en las paredes en los que vaya a trabajar.

Español 00BookG12VE2metaboNA.indb3600BookG12VE2metaboNA.indb36 2022/05/318:39:172022/05/318:39:1729. Defi niciones para las magnitudes utilizadas en esta herramienta V ........... tensión electrica .......... corriente alterna Hz ......... hertzios A ........... amperios no .......... velocidad sin carga n ............ velocidad nominal W .......... vatios .......... Construcción de clase II ---/min ... revoluciones por minuto ø .......... diámetro de la rueda

AISLAMIENTO DOBLE PARA OFRECER

UNA OPERACIÓN MÁS SEGURA

Para garantizar una operación más segura de esta herramienta eléctrica, metabo HPT ha adoptado un diseño de aislamiento doble. “Aislamiento doble” signifi ca que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo “ ” o las palabras “Double insulation” (aislamiento doble). Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos. Para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes:

Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR metabo HPT, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de metabo HPT.

Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien. No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS

Español 00BookG12VE2metaboNA.indb3700BookG12VE2metaboNA.indb37 2022/05/318:39:172022/05/318:39:17DESCRIPCIÓN FUNCIONAL NOTA La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica. NOMENCLATURA Cubierta de engranajes Botón pulsador Interruptor Carcasa Rueda de disco abombado Prensaestopas Placa de características Juego de fi ltros Protector de la rueda Motor Cubierta posterior Empuñadura lateral Dial Fig. 1 ESPECIFICACIONES Modelo G12VE2 G13VE2 Motor Motor sin escobillas Fuente de alimentación Monofásica 120 V c.a., 60 Hz Corriente 12.0 A Velocidad sin carga 2,500–8,500 /min Velocidad nominal 8,500 /min Tamaño de la rueda: diámetro externo grosor diámetro del orifi cio 4-1/2" (115 mm) 1/4" (6 mm) 7/8" (22.23 mm) 5 (125 mm) 1/4" (6 mm) 7/8" (22.23 mm) Peso (cuerpo principal solamente) 3.7 lbs (1.7 kg)

Plena velocidad en todo momento dentro de la gama hasta la carga nominal.

Protección de rebote La función de protección de rebote corta la alimentación al motor y detiene la herramienta eléctrica en caso de una caída repentina de la velocidad giratoria de la rueda durante la operación (por ejemplo, si la rueda se bloquea durante la operación de corte, etc.).

Protección de reinicio de tensión 0 La función de protección de reinicio de tensión 0 evita que la herramienta eléctrica se vuelva a poner en marcha una vez cortada la alimentación temporalmente durante la operación.

Protección de sobrecarga La función de protección de sobrecarga cierra la alimentación al motor en caso de sobrecarga del motor o una reducción notoria de la velocidad giratoria durante la operación.

Función de control de recuperación de la rotación Si la amoladora se detiene debido a una sobrecarga, el motor vuelve a operar automáticamente luego de eliminar la causa. Durante el amolado, si el motor se detiene porque se presiona con demasiada fuerza con la amoladora, levante suavemente el cuerpo de la herramienta para volver a iniciar la rotación. Si el motor se detiene durante un cierto período de tiempo, no se recupera para proteger la unidad y garantizar la seguridad. Apáguelo una vez y vuelva a encenderlo para ponerlo en marcha.

Protección de sobrecalentamiento Esta función de protección corta el suministro de energía hacia el motor y detiene la herramienta eléctrica en caso de sobrecalentamiento del motor durante la operación. Cuando la función de protección de sobrecalentamiento se activa, el motor puede detenerse. En este caso, suelte el interruptor de la herramienta y deje que se enfríe durante unos minutos. Posteriormente puede utilizarla de nuevo. NOTA La amoladora está equipada con un circuito de control de velocidad giratoria. La velocidad giratoria puede fl uctuar ligeramente debido al estado de utilización y a la tensión de trabajo.

Eliminación de rebabas de piezas fundidas y acabado de varios tipos de materiales y piezas fundidas de acero, bronce, y aluminio.

Amoladura de secciones soldadas o de secciones cortadas con un soplete oxiacetilénico.

Amoladura de resinas sintéticas, pizarra, ladrillo, y mármol. ADVERTENCIA Para evitar el riesgo de lesiones de gravedad, no utilice NUNCA esta amoladora con muelas de cubeta y/u hojas de sierra.

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.

2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Cuando se active la protección de rebote, la protección de reinicio de la tensión o la protección de sobrecarga, vuelva a colocar el interruptor de alimentación a la posición OFF y espere 1 segundo o más antes de reiniciar la herramienta eléctrica.

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de sufi ciente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible. ADVERTENCIA Si un cable esta dañado deberá reemplazar o repararse.

Español 00BookG12VE2metaboNA.indb3900BookG12VE2metaboNA.indb39 2022/05/318:39:172022/05/318:39:17ADVERTENCIA Si el protector de la rueda no está colocado correctamente, la rueda se podría romper y ocasionar la muerte o lesiones de gravedad.

7. Antes de montar la rueda de disco abombado,

inspeccione atentamente para comprobar que se encuentre libre de grietas, hendiduras y otras anormalidades. Asegúrese de que haya quedado fi rmemente fi jada y que esté correctamente instalada. En cuanto a las instrucciones sobre el armado y desarmado de la rueda de disco abombado, consulte la página 42 de este manual.

8. Pruebe la amoladora antes de utilizarla.

Antes de comenzar el trabajo de amoladura, pruebe la amoladora después de haber despejado el área de personal. Cerciórese de que el protector de la rueda esté instalado, y utilice protección para sus ojos. Conecte la alimentación de la amoladora y compruebe si gira suavemente y no muestra anormalidades. La duración del funcionamiento de prueba es el siguiente: Cuando haya reemplazado la rueda de disco abombado .................................................... 3 minutos o más Cuando comience diariamente el trabajo ...................................................... 1 minuto o más

9. Utilice ruedas de disco abombado de la capacidad

apropiada. Utilice únicamente ruedas de disco abombado con una capacidad nominal de 13,300 /min o más. La utilización de una rueda de disco abombado de menor capacidad podría conducir a su desintegración durante la operación y a lesiones serias.

10. Compruebe el botón pulsador.

Cerciórese de que el botón pulsador esté desenganchado presionándolo dos o tres veces antes de conectar la alimentación de la amoladora. (Fig. 6)

OPERACIÓN DE LA AMOLADORA

1. Sujete fi rmemente la amoladora por su carcasa y la

empuñadura lateral (Fig. 1). La amoladora producirá una contrafuerza que habrá que controlar sujetándola fi rmemente.

2. Conecte la alimentación de la amoladora. (Fig. 3)

Mientras sostiene la amoladora fi rmemente, con un dedo deslice el interruptor a la posición “ON” para encender la herramienta. Al soltar el interruptor, la herramienta se apagará. Para una operación continua, deslice el interruptor a la posición “ON” y presionelo hacia abajo en la posición “ON” del interruptor para bloquearlo en su lugar.

4. Comprobación del tomacorriente

Si el enchufe del cable de alimentación queda fl ojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualifi cado para que realice las reparaciones adecuadas. Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.

5. Comprobación del entorno de trabajo

Antes de la operación, compruebe lo siguiente;

No hay gases, líquidos ni objetos infl amables en el sitio de trabajo.

La amoladura de una plancha de acero delgada puede producir ruidos retumbantes. Para evitar tales ruidos, coloque una esterilla de goma debajo de la pieza de trabajo.

No permita que en el área de trabaja haya niños ni personal no autorizado.

6. Montaje del protector de la rueda

Cerciórese de montar el protector de la rueda con un ángulo que proteja el cuerpo del operador contra lesiones debidas a un trozo de rueda roto. [Instalación del protector de la rueda] (Fig. 2)

Abra y sostenga la palanca para instalar el protector de la rueda de modo que la proyección del protector quede alineado con el rebaje del prensaestopas.

Gire el protector de la rueda a un ángulo adecuado para su uso y luego suelte el dedo de la palanca.

Gire el protector de la rueda hacia la izquierda o hacia la derecha hasta que encaje en su lugar. Palanca Protector de la rueda Prensaestopas Fig. 2

Español 00BookG12VE2metaboNA.indb4000BookG12VE2metaboNA.indb40 2022/05/318:39:172022/05/318:39:17PRECAUCIÓN Cuando utilice la amoladora al lado de equipo de soldado, la velocidad giratoria puede ser inestable. No utilice la amoladora cerca de equipo de soldado.

4. Presione con poca fuerza la amoladora.

No es necesario presionar con fuerza para amolar. Normalmente el propio peso de la amoladora será sufi ciente para permitir el contacto ligero con la superfi cie requerido para amolar. No aplique la rueda esmeriladora con demasiada f u e r z a c o n t r a l a s u p e r fi cie a esmerilar. La esmeriladora emplea circuitos electrónicos que hacen que, durante la aplicación de carga, gire a alta velocidad, por lo que el efecto de esmerildo será más que sufi ciente aplicando una ligera presión. Si aplica demasiada presión o carge anormal, el circuito protector contra sobrecarga operará y parará la rotación, en cuyo caso deberá dejar inmediatamente de aplicar carga. Después de esto, si desconecta y vuelve a conectar la alimentación, la rotación aumentará hasta la velocidad normal. PRECAUCIÓN Cuando se utiliza la herramienta a un valor distinto del de plena velocidad (escala del dial 6), el motor no puede ser enfriado sufi cientemente debido al menor número de revoluciones. Esto implicaría el riesgo de daños y quemadura en el motor antes de que empiece a funcionar el mecanismo de protección contra sobrecargas. Asegúrese de utilizar la herramienta aplicándola ligeramente contra la superfi cie del material cuando esté ajustada a cualquier valor distinto del de plena velocidad (escala del dial 6). ADVERTENCIA No presione a la fuerza la amoladora contra la superfi cie que desee amolar. la presión excesiva podría resultar en rotura de la rueda y en lesiones serias. También podría dañar la superfi cie que esté amolando o el motor de la amoladora.

5. Utilice el ángulo de amoladura apropiado.

Realice la operación de amoladura con el borde de la rueda levantando la amoladora de 15° a 30°, como se muestra en la Fig. 5. PRECAUCIÓN No utilice toda la superfi cie de la rueda de disco abombado. Use solamente el borde de dicha rueda. Apague la amoladora (Fig. 3) Presione en la posición “OFF” del interruptor para liberar el bloqueo y apagar la amoladora. OFF

3. Ajuste del número de revoluciones

La amoladora está equipada con un accionamiento electrónico de velocidad variable infi nita y puede cambiar el número de revoluciones según el uso. Si gira y ajusta la escala del dial (Fig. 4) a 6, el número de revoluciones aumenta, y si lo gira y ajusta a 1, el número de revoluciones disminuye. Antes del uso, ajuste el número de revoluciones utilizando el dial. Utilice la tabla siguiente como una guía aproximada. Dial Uso Herramientas

Eliminación de pintura o revestimiento

Eliminación de oxidación

Eliminación de rebabas

Amolado Rueda de disco abombado

Amolado en basto Corte Rueda de disco abombado Muela adiamantada NOTA Tenga cuidado de no girar el dial a ningún valor por debajo de 1 o por encima de 6. Dial Fig. 4

Español 00BookG12VE2metaboNA.indb4100BookG12VE2metaboNA.indb41 2022/05/318:39:172022/05/318:39:17(3) Fije la parte saliente de la rueda de disco abombado en la arandela de la rueda. (4) Atornille la rueda en el eje. (5) Presionando el botón pulsador con una mano, bloquee el eje girando lentamente la rueda de disco abombado con la otra mano. Apriete la tuerca de la rueda utilizando la llave suministrada como se muestra en la Fig. 6. Tuerca de la rueda Protector de la rueda Botón pulsador Llave Arandela de la rueda Eje Rueda de disco abombado Aprieete Fig. 6 PRECAUCIÓN Apriete con seguridad la tuerca de la rueda y confi rme que no se bambolee.

Para desmontar la rueda de disco abombado, invierta simplemente el procedimiento indicado arriba.

6. Mueva la amoladora en el sentido apropiado.

Cuando utilice una rueda de disco abombado nueva en el sentido A (Fig. 5), el borde de la rueda puede cortar la pieza de trabajo. En este caso, realice la operación de amoladura en el sentido B (Fig. 5). Cuando se haya gastado el borde de la rueda, la pieza de trabajo podrá amolarse en ambos sentidos. 15°–30° A B Fig. 5 NOTA La rueda suministrada (rueda resinoide) tiene grano de clase A y tamaño de grano #36. Es la más adecuada para amoladura intensa de acero y otros tipos de materiales.

7. Ajuste la operación de acuerdo con el acabado

deseado. Para realizar un acabado preciso, reduzca la presión levantando ligeramente la amoladora. Realice la operación de amoladura lentamente y con la velocidad apropiada. PRECAUCIÓN El giro de la rueda de disco abombado creará turbulencia de aire. No coloque la amoladora en áreas de polvo o suciedad hasta que se haya parado completamente.

ADVERTENCIA No intente nunca armar o desarmar la rueda de disco abombado a menos que el interruptor de alimentación esté en la posición “OFF”, y que el cable de alimentación esté desenchufado del tomacorriente.

(1) Dé la vuelta a la amoladora de forma que el eje quede encarado hacia arriba. (2) Alinee la muesca ovalada de la arandela de la rueda con la musca del eje, y después fíjelas.

Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente.

El uso de ruedas agrietadas, deformadas o dañadas puede ocasionar la rotura de la rueda y lesiones de gravedad.

1. Reemplazo de la rueda de disco abombado

Reemplace la rueda de disco abombado cuando se haya desgastado hasta aproximadamente 2-3/8" (60 mm) de diámetro externo. Confi rme que no haya rajas ni daños en la rueda de disco abombado. Si existe una raja o deformación en la rueda de disco abombado, reemplácela inmediatamente.

2. Inspección de los tornillos

Inspeccione regularmente todos los tornillos y asegúrese de que estén completamente apretados. Si hay algún tornillo fl ojo, apriételo inmediatamente. ADVERTENCIA La utilización de esta amoladora con tornillos fl ojos es extremadamente peligroso.

3. Confi rme que no haya ningún daño en el protector de

la rueda, el cable de alimentación, la carcasa, etc. Verifi que que el interruptor de conexión/desconexión funcione de la manera normal.

4. Reemplazo del cable de alimentación

Si el cable de alimentación de la herramienta está dañado, envíe la herramienta al Centro de Servicio Autorizado de metabo HPT para que le cambien el cable de alimentación.

5. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse

6. Limpieza e inspección del fi ltro

ADVERTENCIA Use gafas de protección y una máscara contra polvo cuando limpie el fi ltro con una pistola de aire. De lo contrario, podría resultar en inhalación o entrada de residuos o polvo en los ojos. Después de usar la herramienta, elimine los residuos o el polvo adherido al fi ltro con un cepillo suave. (Fig. 7) Revise el fi ltro periódicamente para asegurarse de que no esté rayado, roto o rasgado. Si el fi ltro está dañado de alguna manera, reemplácelo por uno nuevo. NOTA Si la malla está obstruida y no se pueden eliminar los residuos o el polvo, desmonte el fi ltro y límpielo con una pistola de aire, etc. (véase “Reemplazo del juego de fi ltros (Fig. 8)”). Filtro Cepillo suave Malla Fig. 7

Español 00BookG12VE2metaboNA.indb4300BookG12VE2metaboNA.indb43 2022/05/318:39:182022/05/318:39:187. Reemplazo del juego de fi ltros Procedimiento de extracción (Fig. 8) (1) Use un destornillador de punta plana para liberar los dos clips que unen los fi ltros inferior y laterales. (2) Extraiga el fi ltro inferior en la dirección indicada por la fl echa. (3) La extracción del fi ltro inferior también permite extraer los dos fi ltros laterales. Destornillador de punta plana Filtro inferior Filtro lateral LiberarLiberar Extraer Filtro lateral Fig. 8 Procedimiento de reinstalación (Fig. 9) (1) Enganche el clip en el fi ltro lateral con el orifi cio de ventilación y alinee el fi ltro con la unidad principal. (2) Inserte el fi ltro inferior y luego presione los clips con los fi ltros laterales. NOTA

Al desmontar el fi ltro, tenga cuidado de que no entren residuos en el cuerpo de la herramienta.

Mantenga el juego de fi ltros conectado, excepto durante la limpieza o el reemplazo.

La bobina en el motor es una pieza importante de la unidad. Corrobore que no esté dañada o expuesta a aceite o agua. NOTA Para expulsar los residuos y el polvo, haga funcionar periódicamente el motor sin carga. PRECAUCIÓN En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

Español 00BookG12VE2metaboNA.indb4400BookG12VE2metaboNA.indb44 2022/05/318:39:182022/05/318:39:18ACCESORIOS ADVERTENCIA No utilice nunca ningún accesorio distinto de los mencionados más abajo. La utilización de cualquier otro accesorio distinto de los mencionados más abajo o no previstos para el uso, como una rueda de copa, una rueda de corte o una hoja de sierra, podría resultar peligroso y causar lesiones o daños materiales. NOTA Los accesorios están sujetos a cambio sin ninguna obligación por parte de metabo HPT.
