MANUAL DE USUARIO SV12SG HITACHI

ÍNDICE Español Página

INFORMACIÓN IMPORTANTE

DE SEÑALIZACIÓN ...................................... 34

UNA OPERACIÓN MÁS SEGURA .............. 39

ANTES DE LA OPERACIÓN ................................ 41

UTILIZACIÓN DE LA LIJADORA ORBITAL ........ 43

MANTENIMIENTO E INSPECCIÓN ........................ 47

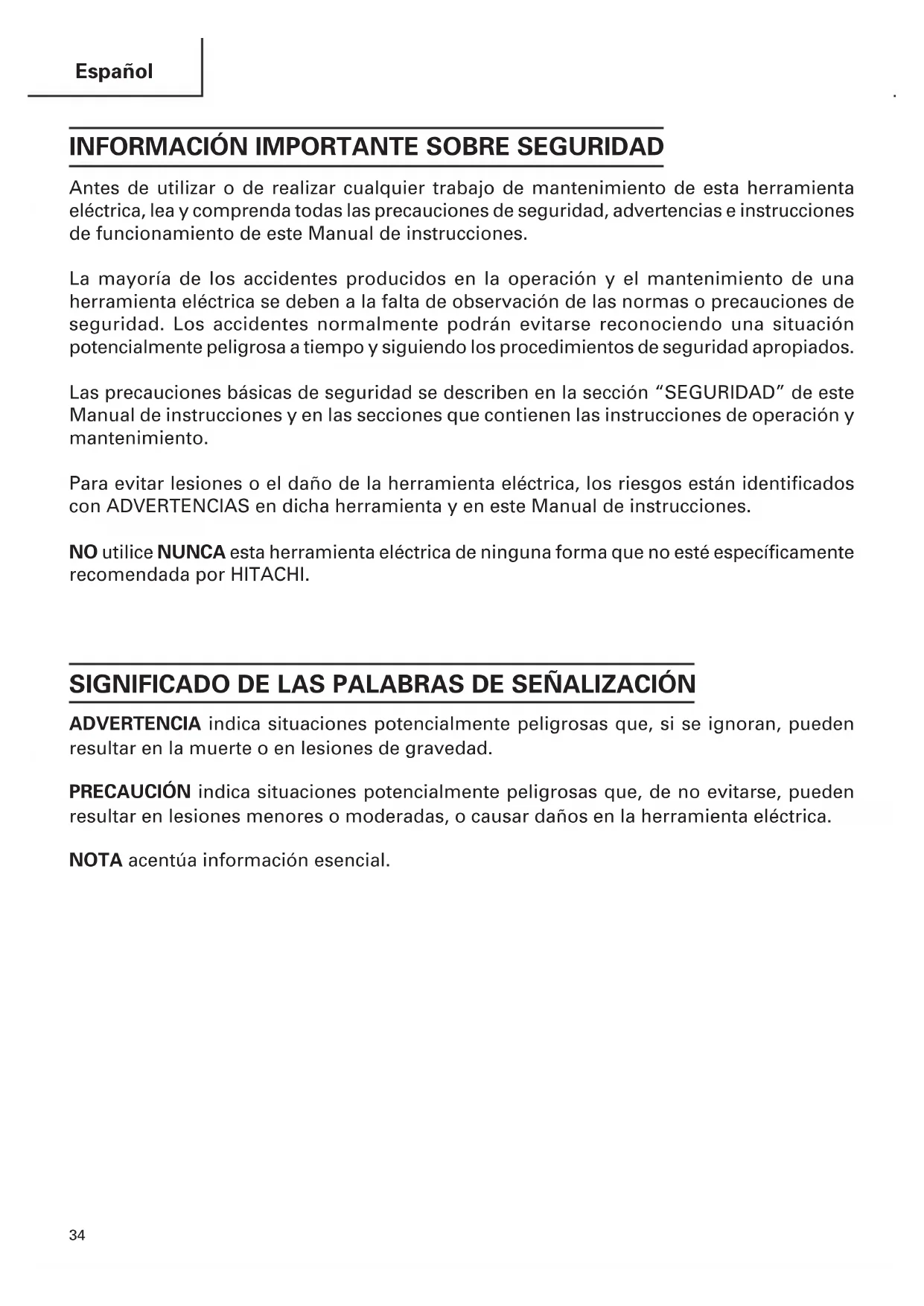

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones. La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento. Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. NO utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad. PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica. NOTA acentúa información esencial.35 Español SEGURIDAD

NORMAS GENERALES DE SEGURIDAD

ADVERTENCIA: Lea y entienda todas las instrucciones. Si no sigue las instrucciones indicadas a continuación, pueden producirse descargas eléctricas, incendios, y/o lesiones serias.

(1) Mantenga el área de trabajo limpia y bien iluminada. Los bancos de trabajo desordenados y las áreas obscuras pueden conducir a accidentes. (2) No utilice la herramienta en atmósferas explosivas, como en presencia de líquidos inflamables, gases, o polvo. La herramienta eléctrica crea chispas que pueden incendiar polvo o gases. (3) Mantenga alejadas a otras personas, niños o visitantes, cuando utilice la herramienta eléctrica. Las distracciones pueden hacer que pierda el control de la herramienta.

2. Seguridad eléctrica

(1) Las herramientas eléctricas con aislamiento doble poseen un enchufe polarizado (una cuchilla es más ancha que la otra). Este enchufe encajará en un tomacorriente polarizado de una sola forma. Si el enchufe no entra completamente en el tomacorriente, invierta su sentido de inserción. Si sigue sin entrar, póngase en contacto con un electricista cualificado para que le instale un tomacorriente polarizado. No cambie nunca el enchufe. El aislamiento doble elimina la necesidad de un cable de alimentación de tres conductores, uno para puesta a tierra, y del sistema de alimentación con puesta a tierra. (2) Evite el contacto con superficies con puesta a tierra, tales como tubos, radiadores, hornos, y refrigeradores. Si toca tierra, existe el peligro de que reciba una descarga eléctrica. (3) No exponga la herramienta eléctrica a la lluvia ni a la humedad. La entrada de agua en la herramienta eléctrica aumentará el riesgos de descargas eléctricas. (4) No maltrate el cable de alimentación. No utilice nunca el cable de alimentación para transportar la herramienta ni para desconectarla del tomacorriente. Mantenga el cable alejado del calor, aceite, bordes cortantes, o partes móviles. Reemplace inmediatamente cualquier cable dañado. Un cable dañado puede ser la causa de descargas eléctricas. (5) Cuando utilice la herramienta eléctrica en exteriores, utilice un cable prolongador marcado con “W-A” o “W”. Estos cables han sido diseñados para utilizarse en exteriores y reducir el riesgo de descargas eléctricas.

3. Seguridad personal

(1) Esté siempre alerta y utilice el sentido común cuando utilice la herramienta eléctrica. No utilice la herramienta cuando esté cansado o bajo la influencia de medicamentos ni de alcohol. Un descuido al utilizar la herramienta eléctrica puede resultar en una lesión seria.36 Español (2) Vístase adecuadamente. No utilice ropa floja ni joyas. Si tiene pelo largo, recójaselo. Mantenga su pelo, ropa, y guantes alejados de las partes móviles. La ropa floja, las joyas, o el pelo largo pueden engancharse en las partes móviles. (3) Evite la puesta en marcha accidental. Cerciórese de que la alimentación de la herramienta eléctrica esté desconectada antes de enchufarla en una toma de la red. Si lleva la herramienta eléctrica con el dedo colocado en el interruptor, o si la enchufa con dicho interruptor cerrado, es posible que se produzcan accidentes. (4) Quite las llaves de ajuste y abra los interruptores antes de poner en funcionamiento la herramienta. Una llave dejada en una parte móvil de la herramienta podría resultar en lesiones. (5) No sobrepase su alcance. Mantenga en todo momento un buen equilibrio. El conservar en todo momento el equilibrio le permitirá controlar mejor la herramienta en situaciones inesperadas. (6) Utilice equipos de seguridad. Utilice siempre protección ocular. Para conseguir las condiciones apropiadas, utilice una mascarilla contra el polvo, zapatos no resbaladizos o protección auditiva.

4. Utilización y cuidados de la herramienta

(1) Utilice abrazaderas u otra forma práctica de asegurar y sujetar la pieza de trabajo sobre una plataforma estable. La sujeción de la pieza de trabajo con la mano o contra su cuerpo puede ser inestable y conducir a la pérdida del control. (2) No fuerce la herramienta. Utilice la herramienta correcta para su aplicación. Con la herramienta correcta realizará mejor el trabajo y ésta será más segura para la velocidad para la que ha sido diseñada. (3) No utilice la herramienta si el interruptor de alimentación de la misma no funciona. Cualquier herramienta que no pueda controlarse con el interruptor de alimentación puede resultar peligrosa, y deberá repararse. (4) Desconecte el enchufe del cable de alimentación antes de realizar cualquier ajuste, cambiar accesorios, o guardar la herramienta. Tales medidas preventivas de seguridad reducirán el riesgo de que la herramienta se ponga en funcionamiento accidentalmente. (5) Guarde las herramientas que no vaya a utilizar fuera del alcance de niños y de otras personas no entrenadas. Las herramientas son peligrosas en manos de personas inexpertas. (6) Realice el mantenimiento cuidadoso de las herramientas. Mantenga las herramientas afiladas y limpias. Las herramientas adecuadamente mantenidas, con los bordes cortantes afilados, serán más fáciles de utilizar y controlar. (7) Compruebe que las piezas móviles no estén desalineadas ni atascadas, que no hayan piezas rotas, y demás condiciones que puedan afectar la operación de las herramientas. En caso de que una herramienta esté averiada, repárela antes de utilizarla. Muchos de los accidentes se deben a herramientas mal cuidadas. (8) Utilice solamente los accesorios recomendados por el fabricante para su modelo. Los accesorios adecuados para usar con una herramienta pueden ser peligrosos cuando se utilicen con otra.

5. Servicio de reparación

(1) El servicio de reparación deberá realizarlo solamente personal cualificado. El servicio de mantenimiento o reparación realizado por persona no cualificado podría resultar en el riesgo de lesiones.37 Español (2) Para el servicio de mantenimiento o reparación de una herramienta, utilice solamente piezas de repuesto idénticas. Siga las instrucciones de la sección de mantenimiento de este manual. La utilización de piezas no autorizadas, o el no seguir las indicaciones del Manual de instrucciones puede crear el riesgo de descargas eléctricas u otras lesiones. NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD

1. Sujete las herramientas por las superficies de empuñadura aisladas cuando realice

una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable de alimentación. El contacto con un conductor “activo” “activará” las partes metálicas de la herramienta y el operador recibirá una descarga eléctrica.

2. SIEMPRE utilice protectores auditivos cuando tenga que utilizar la herramienta durante

mucho tiempo. La exposición prolongada a ruido de gran intensidad puede causar la sordera.

3. NO toque NUNCA las piezas móviles.

NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

4. NO utilice NUNCA la herramienta sin los protectores colocados en su lugar.

NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

5. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado. No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

6. NO utilice NUNCA una herramienta eléctrica para aplicaciones que no sean las

especificadas. NO utilice NUNCA una herramienta eléctrica para aplicaciones no especificadas en este Manual de instrucciones.

7. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. NO permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

8. Mantenga todos los tornillos, pernos, y cubiertas firmemente fijados en su lugar.

Mantenga todos los tornillos, pernos, y cubiertas firmemente montados. Compruebe periódicamente su condición.38 Español

9. No utilice herramientas eléctricas si la carcasa o la empuñadura de plástico está rajada.

Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

10. Las cuchillas y los accesorios deberán montarse con seguridad en la herramienta.

Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fijarse con seguridad.

11. Mantenga limpio el conducto de ventilación del motor.

El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

12. Utilice las herramientas eléctricas con la tensión de alimentación nominal.

Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características. La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.

13. NO utilice NUNCA una herramienta defectuosa o que funcione anormalmente.

Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por Hitachi.

14. NO deje NUNCA la herramienta en funcionamiento desatendida. Desconecte su

alimentación. No deje sola la herramientas hasta mientras no se haya parado completamente.

15. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

16. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes. Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

17. SIEMPRE utilice gafas protectoras que cumplan con los requerimientos de la última

revisión de la norma ANSI Z87.1.

18. No deje NUNCA la lijadora en el suelo mientras esté girando.

19. No aplique NUNCA agua ni aceite lubricante, o podrían producirse descargas eléctricas.

20. No empuje NUNCA la lijadora con demasiada fuerza contra una superficie. Si lo hace,

el papel de lija podría romperse, o durar menos tiempo.

21. Maneje SIEMPRE la lijadora de forma conforme a las instrucciones de seguridad. Esta

máquina es una lijadora portátil para superficies planas y secas, diseñada para pulir madera, superficies metálicas y esmaltes base.

22. Coloque SIEMPRE el papel de lija de forma segura.

23. Lleve SIEMPRE puesta una mascarilla de protección cuando utilice la lijadora en espacios

24. Definiciones para los símbolos utilizados en esta herramienta

V ............ voltios Hz .......... hertzios A ............ amperios no .......... velocidad sin carga W ........... vatios ........... Construcción de clase II ---/min ... revoluciones por minuto AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble. “Aislamiento doble” significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo “ ” o las palabras “Double insulation” (aislamiento doble). Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos. Para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes: 䡬 Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR HITACHI, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de HITACHI. 䡬 Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien. No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE

HERRAMIENTA!40 Español

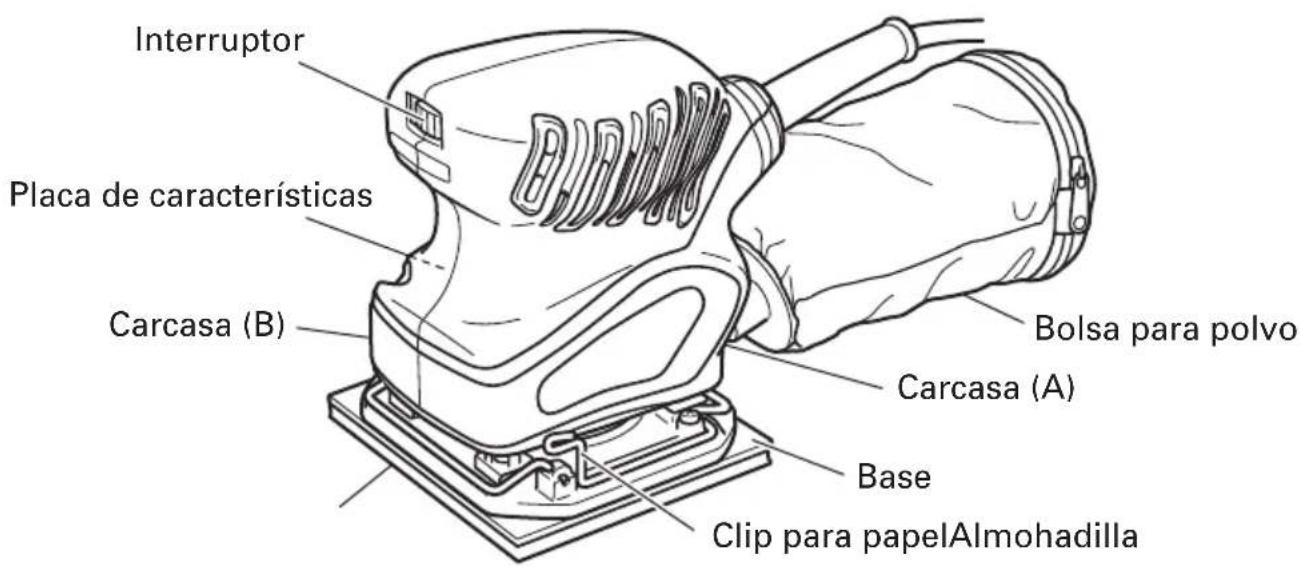

DESCRIPCIÓN FUNCIONAL

NOTA: La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica. NOMENCLATURA Fig. 1 Placa de características Bolsa para polvo Carcasa (B) Carcasa (A) Base Clip para papelAlmohadilla SPECIFICATIONS Motor Motor conmutador en serie monofásico Fuente de alimentación 120V CA, 60 Hz, monofásica Currient 1,7 A Velocidad de marcha en vacío 14000/min Medida del disco esmerilado 4-3/8"

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.

2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible. ADVERTENCIA: Si un cable esta dañado deberá reemplazar o repararse.

4. Comprobación del tomacorriente

Si el enchufe del cable de alimentación queda flojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualificado para que realice las reparaciones adecuadas. Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.

5. Revise el entorno de trabajo

Antes de empezar a trabajar, compruebe lo siguiente; 䡬 Ausencia en el lugar de trabajo de gases, líquidos u objetos inflamables. 䡬 Al lijar chapas delgadas de metal podría producirse mucho estruendo. En ese caso, coloque una alfombrilla de plástico debajo de la pieza de trabajo. 䡬 Tome las medidas necesarias en cuanto a insonorización, para evitar los efectos negativos en el medio ambiente debido al ruido eléctrico. 䡬 Evite la presencia de niños o personal no autorizado.42 Español

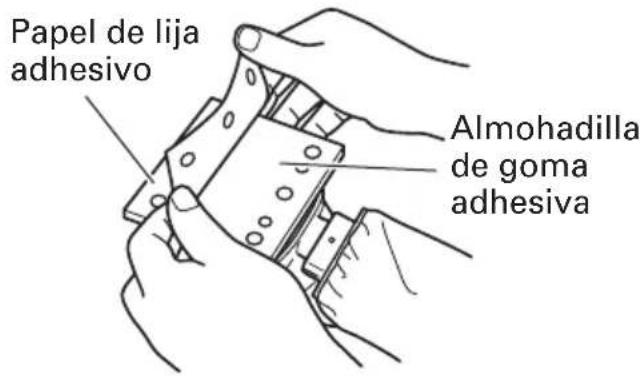

6. Fijación del papel de lija

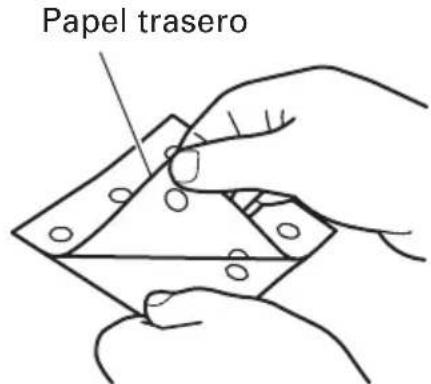

(1) Despegue el papel de la parte de atrás del papel de lija adhesivo. Como este papel de la parte de atrás contiene un producto adhesivo, procure no exponerlo al polvo o a otras partículas. Fig. 2. (2) Para colocar el papel de lija adhesivo, sitúelo de forma que sus orificios queden encima de los orificios de la almohadilla de goma adhesiva. NOTA: Limpie el polvo o el aceite de la almohadilla antes de colocar el papel de lija. (3) Para fijar bien el papel de lija adhesivo, presiónelo con fuerza con la palma de la mano. (Fig. 4) NOTA: Si utiliza el papel de lija varias veces, podrían reducirse las propiedades adhesivas. Procure utilizarlo sólo una vez.

7. Fijación y extracción de la bolsa

colectora de polvo (1) Fijación de la bolsa colectora de polvo Como se muestra en la Fig. 5, sujete la entrada del polvo y presiónela en el sentido de la flecha A para fijarla a la salida del polvo. (2) Extracción de la bolsa colectora de polvo Como se muestra en la Fig. 5, sujete la entrada del polvo y presiónela en el sentido de la flecha B para extraerla de la salida del polvo. Fig. 4 Papel trasero Fig. 2 Almohadilla de goma adhesiva Papel de lija adhesivo Fig. 3 Presionar fuerte Boca de salida del serrín Bolsa colectora de polvo Salida del polvo Fig. 543 Español Fig. 6

UTILIZACIÓN DE LA LIJADORA ORBITAL

ADVERTENCIA : No aplicar runca agua ni fluido abrasivo cuando se está lijando. Esto podría causar una descarga eléctrica.

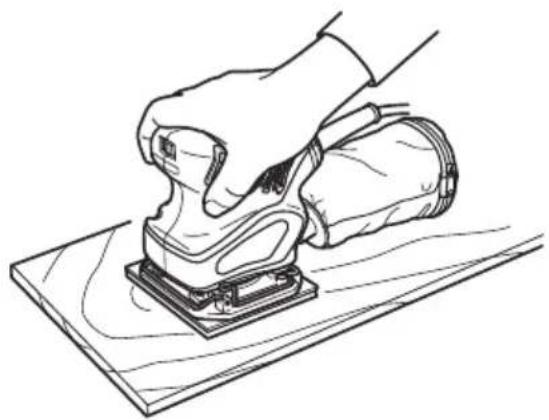

1. Modo de sujetar la lijadora orbital

Mientras se agarra la lijadora, apretarla ligeramente contra la superficie a lijar de forma que el papel de lija toque uniformemente la superficie, como se muestra en la Fig. 6. No aplicar una fuerza excesiva sobre la lijadora al efectuar el trabajo. Una presión excesiva podría causar sobrecalentamientos en el motor, reducir la duración de servicio del papel de lija y disminuir la eficiencia del trabajo.

2. Modo de mover la lijadora orbital

Para obtener la máxima eficiencia, mover alternativamente la lijadora hacia adelante y hacia atrás a velocidades constantes y de forma nivelada.

3. Encendido y apagado de la lijadora

La alimentación puede encenderse poniendo la palanca en la posición ON (1) y apagarse poniéndola en la posición OFF (0). OBSERVACION: No encender nunca la lijadora cuando esté en contacto con la superficie a lijar. Esto es para prevenir daños en la pieza a trabajar. Lo mismo puede aplicarse al apagar la lijadora. PRECAUCIÓN: 䢇 Nada más acabar de usarla, apague y desenchufe siempre la lijadora. 䢇 Como la lijadora aspira, procure no colocarla cerca de polvo o de suciedad mientras sigue girando nada más usarla.44 Español

MONTAJE DE LOS ACCESORIOS OPCIONALES

ADVERTENCIA : Para evitar posibles accidentes, sitúe siempre el interruptor de encendido en OFF y desenchufe la lijadora.

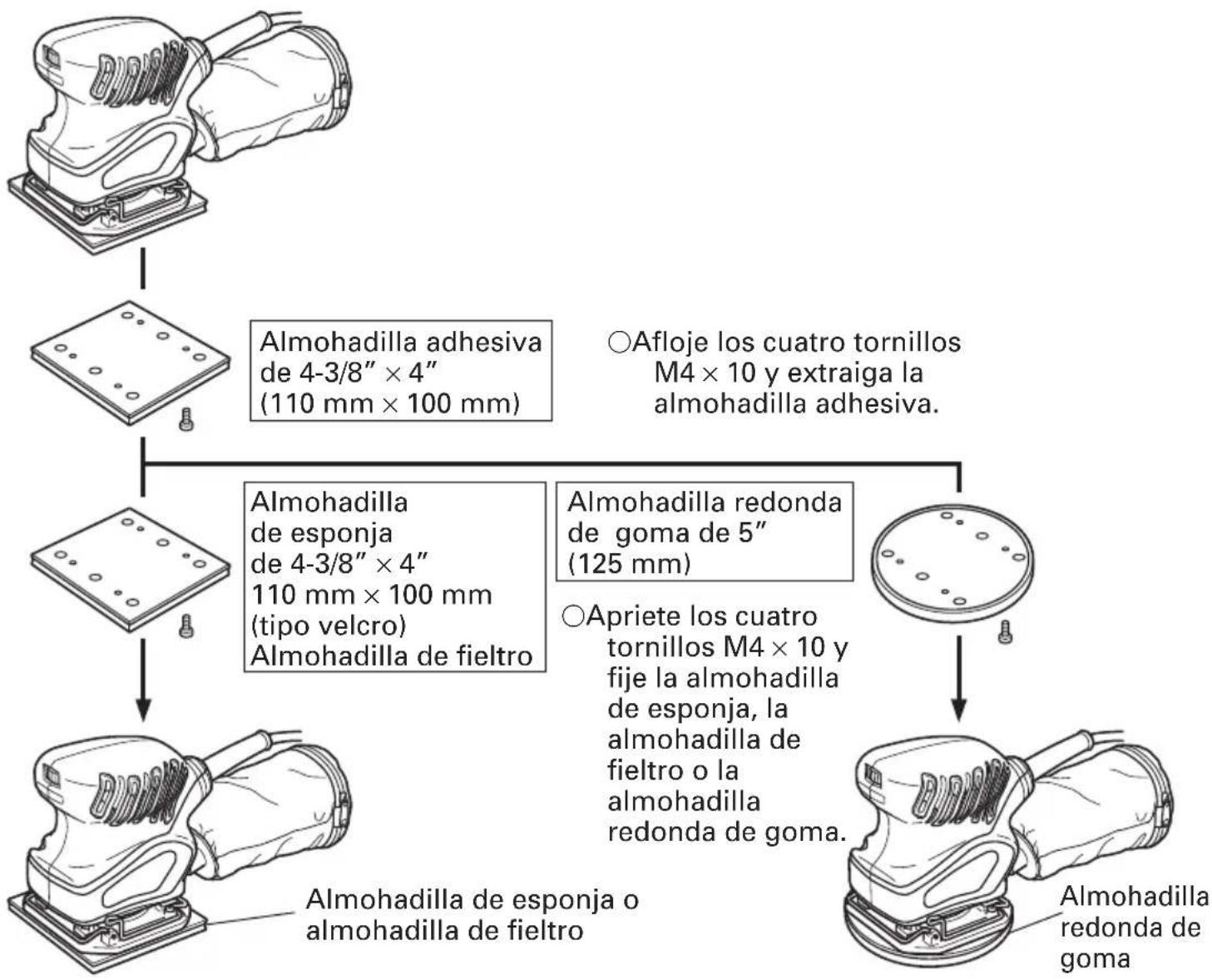

1. Fijación de la almohadilla de esponja (tipo velcro), la almohadilla de fieltro y la

almohadilla redonda de goma. 䡬 Afloje los cuatro tornillos M4 × 10 y extraiga la almohadilla adhesiva. Almohadilla adhesiva de 4-3/8” × 4” (110 mm × 100 mm) Almohadilla de esponja de 4-3/8” × 4” 110 mm × 100 mm (tipo velcro) Almohadilla de fieltro Almohadilla redonda de goma de 5” (125 mm) 䡬 Apriete los cuatro tornillos M4 × 10 y fije la almohadilla de esponja, la almohadilla de fieltro o la almohadilla redonda de goma. Almohadilla de esponja o almohadilla de fieltro Almohadilla redonda de goma Fig. 7 PRECAUCIÓN : Sustituya sólo la almohadilla y utilice el resto de piezas tal y como están. La lijadora vibrará mucho si se retiran o se sustituyen piezas que no sean la almohadilla.45 Español

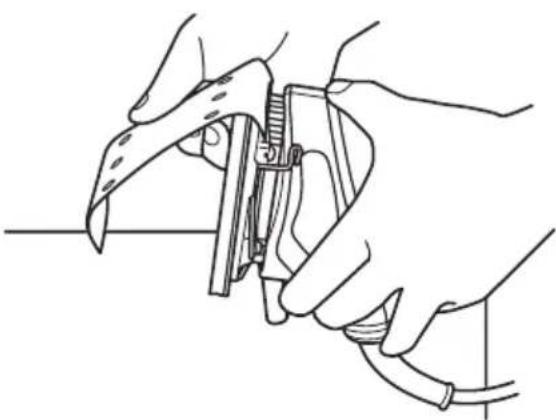

2. Instalación del papel de lija

[Papel de lija (tipo velcro) de 4-1/2” × 5-1/2” (114 mm × 140 mm)] (1) Plegado del papel de lija: 䡬 Poner la lijadora con su almohadilla hacia arriba como se muestra en la Fig. 8. Poner el papel de lija sobre la almohadilla de forma que sus centros queden alineados y doblar ambos extremos del papel de lija en un ángulo de 90°. 䡬 Luego doblar de nuevo ambos extremos de la forma indicada en la Fig. 9 el papel de lija estará ahora listo para ser instalado en la lijadora. Fig. 8 Fig. 9 Fig. 10 (2) Instalación de papel de lija Asegurándose de que el cable no esté doblado, poner la lijadora sobre un banco de rabajo, como se muestra en la Fig. 10, e insertar un extremo del papel de lija (sección doblada). A continuación, insertar la otra sección doblada de la misma manera. PRECAUCIÓN : El papel de lija debe estar instalado en la almohadilla de forma precisa, asegurándose de que esté bien apretado y de que no tenga flojedad alguna. Si el papel de lija se instalase flojamente ésto podría causar unas surperficies irregularmente lijadas y/ o daños en el propio papel. 4”(100mm) 25/64”(10mm)46 Español [Papel de lija (tipo velcro) de 4-3/8” × 4” (110 mm × 100 mm)] (1) Haga coincidir los orificios del papel de lija (tipo velcro) con los orificios de la almohadilla de esponja (tipo velcro). Fig. 12 Fig. 11 Fig. 13 (2) Fije bien el papel de lija (tipo velcro) presionándolo con fuerza con la palma de la mano. (Fig. 12) [Papel de lija adhesivo de 5” (125 mm)] Pegue el papel de lija adhesivo a la almohadilla redonda de goma de 5” (125 mm) tal y como se indica en "6. Fijación del papel de lija", en la página 42.

3. Practicar orificios en el papel de lija con

la placa perforadora La capacidad de almacenar polvo mejorará si se utiliza la placa perforadora para practicar orificios en el papel de lija sin agujeros. Placa perforadora Papel de lija (tipo velcro) Almohadilla de esponja (tipo velcro) Presionar fuerte47 Español

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA: Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de DESCONECTAR la alimentación y de desenchufar el cable de alimentación del tomacorriente.

1. Vaciar y limpiar el celector de polvo

Si la bolsa para el serrín contiene demasiado serrín la recolección de serrín será deficiente. Vacíe la bolsa de serrín cuando se llene. Extraiga la bolsa para el serrín, abra la cremallera, y vacíe el serrín.

2. Inspección del papel de lija

Cambiar el papel de lija tan pronto como se note en él una abrasión excesiva. La utilización de un papel de lija desgastado disminuirá la eficiencia del trabajo y podría dañar la almohadilla.

3. Inspección de los tornillos

Inspeccione regularmente todos los tornillos y asegúrese de que estén completamente apretados. Si hay algún tornillo flojo, apriételo inmediatamente. ADVERTENCIA: La utilización de este lijadora orbital con tornillos flojos es extremadamente peligroso.

4. Inspección de las escobillas

Por motivos de seguridad contra descargas eléctricas, la inspección y el reemplazo de las escobillas deberán realizarse SOLAMENTE en un CENTRO DE SERVICIO AUTORIZADO POR HITACHI.

5. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI.

6. Lista de repuestos

PRECAUTION: La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de Hitachi para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.48 Español ACCESORIOS ADVERTENCIA: SIEMPRE utilice únicamente repuestos y accesorios autorizados por HITACHI. NO utilice NUNCA repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con HITACHI. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos. NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI.

(1) Papel de lija de tipo adhesivo (Grano: N.º 80) (N.º de código: 310348) ......................... 1 (2) Bolsa colectora de polvo (N.º de código: 323004) ........................................................... 1 ACCESORIOS OPCIONALES …………… De venta por separado 䡬 Broca para hormigón y piedra Tamaño Tipo N.º de grano N.º de código 4-1/2” × 5-1/2” AA60 310341 (114 mm × 140 mm) Tipo presilla del papel AA100 310342 AA150 310343 4-3/8” × 4” AA60 310344 (110 mm × 100 mm) Tipo velcro AA100 310345 AA150 310346 AA60 310347 AA80 310348 4-3/8” × 4” Tipo adhesivo AA100 310349 (110 mm × 100 mm) AA120 310350 AA150 310351 AA180 310352 (125 mm) Tipo velcro AA60 31035349 Español 䡬 Almohadilla de fieltro de 4-3/8” × 4” (110 mm × 100 mm) (N.º de código 310354) 䡬 Almohadilla de esponja (tipo velcro) de 4-3/8” × 4” (110 mm × 100 mm) (N.º de código 310355) 䡬 Almohadilla redonda de goma de 5” (125 mm) (N.º de código 310356) 䡬 Placa perforadora (N.º de código 310340) NOTA: Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.5051 A B C D
