Tipo de producto	Bomba de sumidero auxiliar a batería
Marca	Liberty Pumps
Modelo	441
Uso	Bomba de respaldo para sumidero en caso de corte de energía
Alimentación principal	Batería 12 Vcc (descarga profunda)
Cargador	Tensión de entrada 110-120 Vca, salida 12 Vcc 1 A
Altura de descarga máxima	5,5 m (18 pies)
Caudal máximo (a 2,4 m)	1500 GPH (5678 L/h)
Batería recomendada	12 V de descarga profunda, tamaño 27 o 31 (StormCell)
Autonomía (con batería cargada)	Hasta 4,25 h continuas o 6 días por ciclos (4 veces/h, 10 gal a 10 pies)
Tipo de interruptor	Flotador vertical
Alarma	Sonora y visual, con función de desactivación de 24 h
Temperatura máxima del líquido	40 °C (104 °F)
Temperatura de funcionamiento (cargador)	0 a 45 °C
Peso del cargador	0,4 kg (0,9 lb)
Dimensiones del cargador (L × A × H)	105 × 68 × 35 mm
Normas	UL / cUL, FCC, BC, DOE
Incluido en el embalaje	Bomba, válvula antirretorno, tee, cargador, placa de bornes, fusible 20 A, cables, abrazadera, correa, cinta adhesiva, tornillos
Mantenimiento	Verificación trimestral: prueba de funcionamiento, limpieza de residuos
Seguridad	Desconectar la alimentación antes del mantenimiento; usar EPP; conexión a tierra obligatoria
Garantía	3 años (excepto batería)

Preguntas frecuentes - 441 Liberty Pumps

¿Cómo instalar la bomba auxiliar 441?

La instalación depende del diámetro y la profundidad del sumidero. Se proponen tres métodos (A, B, C). El método A es recomendado: utiliza una tubería de descarga separada. Siga el diagrama de decisión en el manual. Asegúrese de que la bomba auxiliar se coloque en el fondo del sumidero y que el interruptor de flotador pueda moverse libremente. Use cinta de rosca en todas las roscas y pegamento PVC para las conexiones.

¿Qué batería debo usar con el modelo 441?

Liberty Pumps recomienda una batería de descarga profunda de 12 V de tamaño 27 o 31, preferiblemente la batería StormCell. En caso de emergencia, se puede usar temporalmente una batería de automóvil de 12 V, pero se desgastará rápidamente. Nunca use una batería de gel o de iones de litio.

¿Cómo probar el funcionamiento de la bomba de respaldo?

Corte la alimentación de la bomba principal para que el nivel de agua suba y active la bomba auxiliar. Asegúrese de que se sigan todas las instrucciones de seguridad. Después de la prueba, restablezca la alimentación de la bomba principal y verifique su funcionamiento. Realice esta prueba al menos cada tres meses.

¿Qué hacer si la bomba 441 no funciona?

Verifique todas las conexiones eléctricas. Pruebe la batería (baja o defectuosa). Asegúrese de que el interruptor de flotador se mueva libremente. Verifique el fusible de la placa de bornes (20 A). Si el motor zumba pero no bombea, verifique la orientación de la bomba (método C) para evitar bolsas de aire.

¿Cómo mantener el cargador de batería?

Desconecte el cargador del tomacorriente antes de limpiarlo. Limpie la carcasa y los cables con un paño seco. No desarme el cargador. En caso de mal funcionamiento, confíelo a un profesional calificado. El cargador está diseñado para uso en interiores, en un lugar limpio y seco.

¿Cuál es la altura de descarga máxima de la bomba 441?

La altura de descarga vertical máxima es de 18 pies (5,5 m). Los caudales varían según la altura: a 8 pies (2,4 m): 1500 GPH; a 10 pies (3 m): 1300 GPH; a 12 pies (3,7 m): 1050 GPH; a 16 pies (4,9 m): 450 GPH; a 18 pies (5,5 m): 0 GPH.

¿Cómo conectar la batería al sistema 441?

Instale la batería en la caja. Conecte el cable ROJO del cargador al terminal POSITIVO (+) de la batería, y el cable NEGRO al terminal NEGATIVO (-). Apriete bien. Luego, enchufe el cargador en un tomacorriente de 115-120 Vca (no controlado por un interruptor). Fije la batería con la correa suministrada. No se coloque frente a la batería durante la conexión final.

¿Qué significan las luces indicadoras del cargador?

El cargador tiene tres LED: Alimentación (rojo), Carga (naranja), Completo/Flotante (verde). Los modos: arranque progresivo (naranja parpadeante), carga en masa (naranja fijo), absorción (naranja fijo), completo (verde). Falla (rojo fijo) indica polaridad invertida; falla parpadeante indica batería sulfatada o defectuosa. Ningún LED encendido: sin alimentación CA.

¿Puedo usar una batería de automóvil común?

Sí, en caso de emergencia, puede usar una batería de automóvil de 12 V para mantener el funcionamiento de la bomba. Sin embargo, las baterías de automóvil tienen una capacidad de reserva más baja y se degradarán rápidamente con ciclos frecuentes. Reemplácela lo antes posible por una batería de descarga profunda recomendada.

¿Cuál es la duración de la garantía del modelo 441?

La garantía limitada de Liberty Pumps para productos de gran tamaño es de tres (3) años a partir de la fecha de compra (excepto la batería). La garantía cubre defectos de material y mano de obra. No se aplica en caso de instalación incorrecta, modificación, uso indebido o incumplimiento de las instrucciones. Conserve el recibo de venta con fecha.

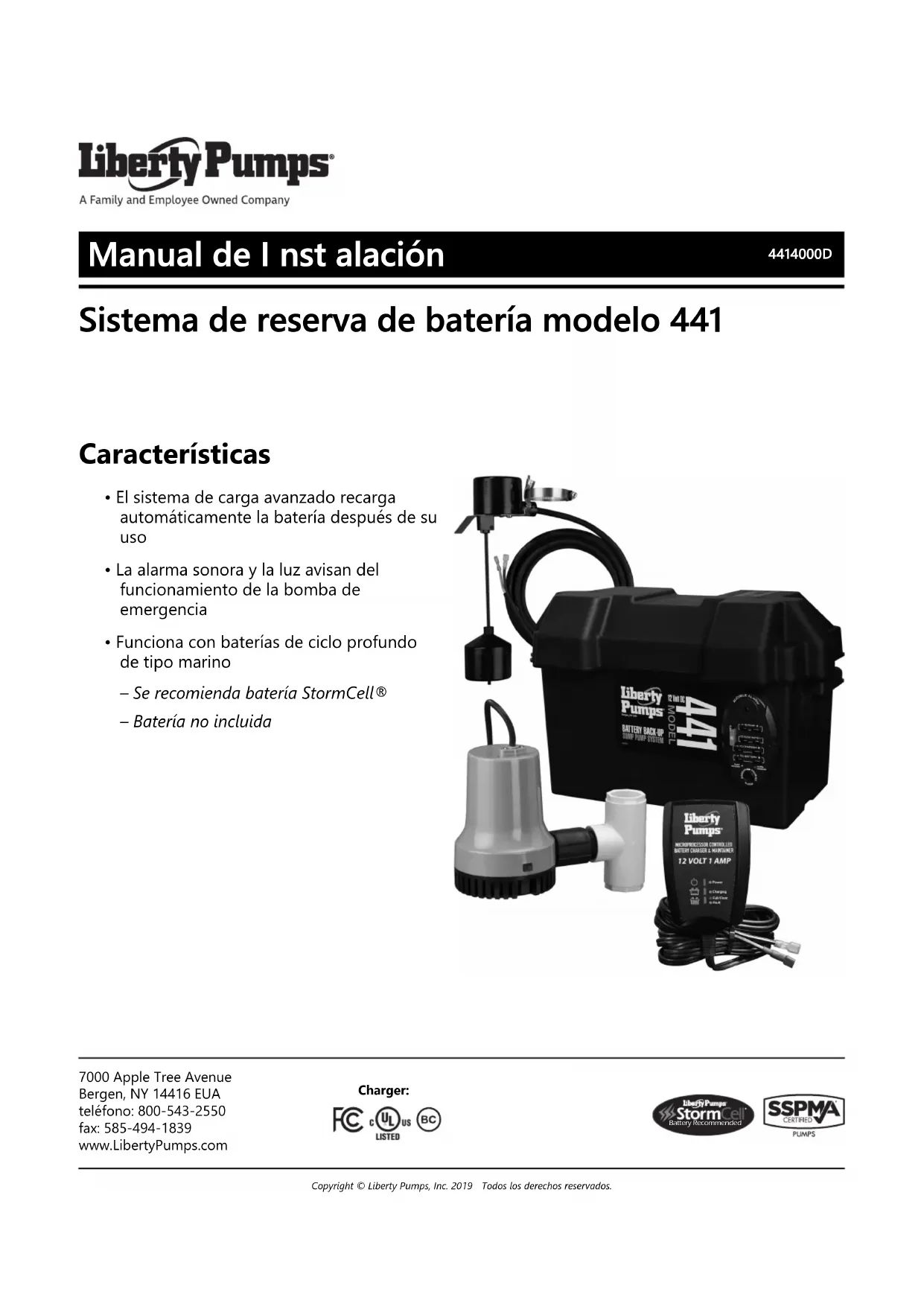

MANUAL DE USUARIO 441 Liberty Pumps

Manual de Inst alación

4414000D

Sistema de reserva de batería modelo 441

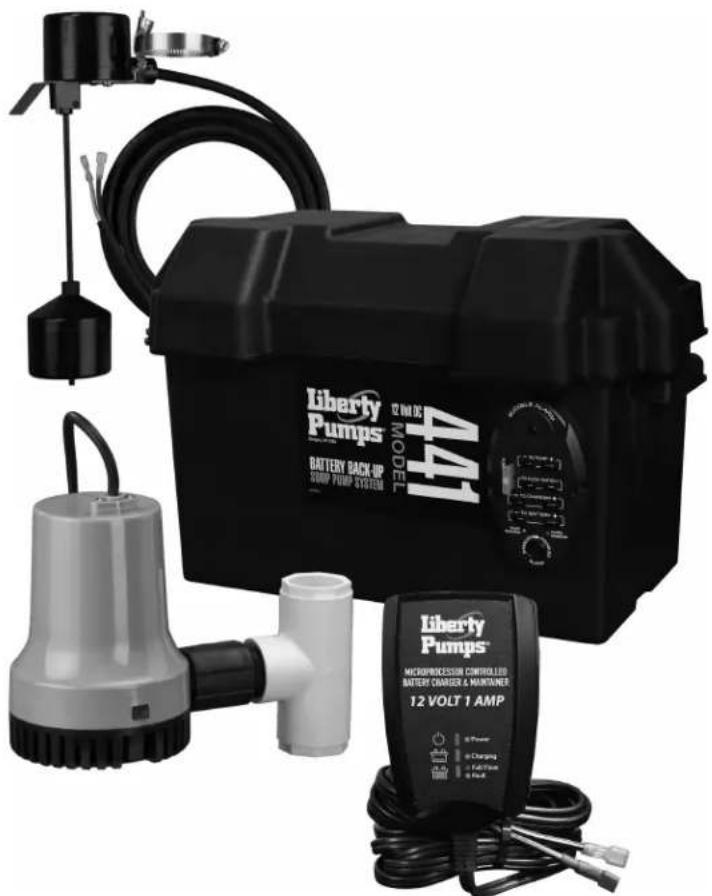

Características

• El sistema de carga avanzado recarga automáticamente la batería después de su uso
• La alarma sonora y la luz avisan del funcionamiento de la bomba de emergencia
• Funciona con baterías de ciclo profundo de tipo marino

- Se recomienda batería StormCell®

- Batería no incluida

Medidas de seguridad 3

Información general 5

Operación del sistema 5

Métodos de montaje 6

Preparación de la bomba de reserva 7

Ensamblaje de la bomba de reserva 8

Conexiones de batería y cargador 11

Operación del cargador....13

Mantenimiento 14

Solución de problemas 15

Garantía 16

Reglas de seguridad

	Este símbolo de alerta de seguridad se usa en el manual y en la bomba para alertar sobre el riesgo potencial de lesiones graves o la muerte.
	Este símbolo de alerta de seguridad identifica el riesgo de descarga eléctrica. Se acompaña con una instrucción destinada a minimizar el riesgo potencial de descarga eléctrica.
	Este símbolo de alerta de seguridad identifica el riesgo de incendio. Se acompaña con una instrucción destinada a minimizar el riesgo potencial de incendio.
	Este símbolo de alerta de seguridad identifica el riesgo de lesiones graves o la muerte. Se acompaña con una instrucción destinada a minimizar el riesgo potencial de lesión o muerte.
▲PELIGRO	Advierte sobre peligros que, si no se evitan, provocarán lesiones graves o la muerte.
▲ADVERTENCIA	Advierte sobre los peligros que, si no se evitan, pueden provocar lesiones graves o la muerte.
▲ATENCIÓN	Advierte sobre peligros que, si no se evitan, pueden ocasionar lesiones leves o moderadas.
AVISO	Señala una instrucción importante relacionada con la bomba. El incumplimiento de estas instrucciones puede ocasionar fallas en la bomba o daños a la propiedad.

ADVERTENCIA	Lea todos los manuales suministrados antes de usar el sistema de bomba. Siga todas las instrucciones de seguridad de los manuales y de la bomba. De lo contrario, podrían producirse lesiones graves o la muerte.
AVISO	Instalador: el manual debe permanecer con el propietario o el operador/encargado del sistema.
	Registre la información de la placa de identificación de la bomba:
Mantenga este manual a mano para futuras referencias.	N.° de modelo de la bomba:
Para obtener un manual de reemplazo, visite LibertyPumps.com, o comuníquese con Liberty Pumps al 1-800-543-2550.	N.° de serie de la bomba:
Conserve el recibo de venta fechado para la garantía.	Fecha de fabricación:
	Fecha de instalación:

ADVERTENCIA

RIESGO DE SHOCK ELÉCTRICO

■ El contacto accidental con partes, elementos, fluido o agua bajo tensión puede causar lesiones graves o la muerte.
■ Desconecte siempre las bombas de las fuentes de alimentación antes de manipular o realizar cualquier ajuste en las bombas, el sistema de bomba o el panel de control.
Toda la instalación y el mantenimiento de bombas, controles, dispositivos de protección y cableado general deben ser realizados por personal calificado.
Enchufe la bomba a un tomacorrientes fusibleado con un circuito de falla a tierra (GFCI) que cumpla el código eléctrico nacional (NEC) de Estados Unidos y los códigos locales. El cableado deberá llevarlo a cabo un personal calificado.
- Todas las prácticas eléctricas y de seguridad deben realizarse según el National Electric Code ^® , la Administración de Seguridad y Salud Ocupacional, o los códigos y las ordenanzas locales aplicables.
La bomba debe estar correctamente conectada a tierra utilizando el conductor de conexión a tierra suministrado. No puentee los cables de conexión a tierra ni quite la conexión a tierra de los enchufes. Si el sistema de la bomba no se conecta a tierra correctamente, se pueden energizar todas las partes metálicas de la bomba y sus alrededores.
No manipule ni desenchufe la bomba con las manos mojadas, mientras esté de pie sobre una superficie húmeda o en agua, a menos que use el equipo de protección personal.
Siempre use botas de goma dieléctrica y otros equipos de protección personal (EPP) aplicables cuando haya agua en el piso y se deba revisar un sistema de bomba energizado, ya que las conexiones eléctricas sumergidas pueden energizar el agua. No ingrese en el agua si el nivel es más alto que la protección del EPP o si el equipo no es hermético.
No levante ni transporte una bomba o un conjunto de flotador por el lado del cable de alimentación. Esto dañará el cable de alimentación y podría exponer los hilos bajo tensión dentro del cable.
El suministro de energía eléctrica se debe ubicar dentro de las limitaciones de longitud del cable de alimentación de la bomba, y para las instalaciones por debajo del nivel del suelo, debe ser de al menos 4 pies (1.22 m) por encima del nivel del suelo.
No utilice este producto en aplicaciones donde el contacto humano con el fluido bombeado sea común (como piscinas, fuentes, áreas marinas, etc.).
■ Proteja el cable de alimentación del medio ambiente. Los cables de alimentación y de interruptor des protegidos pueden permitir que el agua se filtre a través de los extremos en la bomba o en la carcasa del interruptor y, de esta forma, energizar el entorno.
No use metal ni ningún otro material conductor de electricidad para elevar el flotador ni toque nada dentro de un pozo del sumidero bajo tensión.

ADVERTENCIA

RIESGO DE FUEGO

■ Use cemento para PVC en un área bien ventilada, lejos del fuego o las llamas. Siga las instrucciones del fabricante del cemento para PVC y la imprimación.
No use un cable de extensión para alimentar el producto. Los cables de extensión pueden sobrecargar tanto el producto como los hilos de suministro del cable de extensión. Los hilos sobrecargados se pueden calentar mucho y prenderse fuego.
Este producto requiere un circuito derivado separado, con fusibles adecuados y conectado a tierra, dimensionado para los requisitos de voltaje y amperaje de la bomba, como se indica en la placa de identificación. Los cables de circuitos derivados sobrecargados se pueden calentar mucho y prenderse fuego.
No utilice la bomba para bombear líquidos inflamables o explosivos, como gasolina, aceite combustible, queroseno, etc. No la utilice en entornos inflamables o explosivos. Las chispas podrían encender líquidos inflamables.

ADVERTENCIA

RIESGO DE MUERTE

No modifique el sistema de bomba/la bomba de ninguna manera. Las modificaciones pueden afectar los sellos, cambiar la carga eléctrica de la bomba, o dañar la bomba y sus componentes.
- Todas las instalaciones del sistema de bomba/la bomba deberán cumplir con todos los códigos y las ordenanzas federales, estatales y locales aplicables.
■ No permita que los niños jueguen con el sistema de bomba.
No permita que ninguna persona no calificada tenga contacto con este sistema de bomba. Cualquier persona que no tenga conocimiento de los peligros de este sistema de bomba o que no haya leído este manual, puede resultar fácilmente lesionada.
■ Use equipo de protección personal adecuado cuando trabaje en bombas o tuberías que hayan estado expuestas a aguas residuales. Las bombas de sumidero y de aguas residuales a menudo manipulan materiales que pueden transmitir enfermedades al contacto con la piel y otros tejidos.
■ No quite etiquetas de la bomba ni del cable.
■ Manténgase alejado de las aberturas de succión y descarga. Para evitar lesiones, nunca inserte los dedos en la bomba mientras está conectada a una fuente de alimentación.
No use este producto con fluidos inflamables, explosivos o corrosivos. No lo use en una atmósfera inflamable o explosiva, ya que podría ocasionar lesiones graves o la muerte.
Este producto contiene productos químicos que el estado de California sabe que causan cáncer, defectos de nacimiento u otros daños reproductivos. www.p65warnings.ca.gov.

ADVERTENCIA

PELIGROS DE LA BATERÍA

El voltaje de la batería puede causar una descarga eléctrica grave o fatal. Siga las recomendaciones del fabricante de la batería para el mantenimiento y el uso seguro de la batería antes de usar el cargador.
Se desarrollan gases explosivos durante el funcionamiento normal de la batería. Mantenga las chispas y las llamas (luz piloto) lejos de la batería. Nunca fume cerca de la batería.
■ El ácido de la batería es corrosivo. Use equipo de protección personal adecuado cuando trabaje con la batería.
- Nunca permita que los terminales de CC de la batería se toquen entre sí. Esto puede causar quemaduras severas y provocar un incendio. Para mayor seguridad, proteja la batería en la caja de batería provista.

AVISO

♦ Solo bombee agua limpia con esta bomba.
No utilice deseche por el drenaje materiales como solvente para pintura u otros químicos, ya que pueden llegar a atacar y dañar los componentes de la bomba y potencialmente causar que el equipo no funcione bien o deje de funcionar.
- No utilice estas bombas con líquido a más de 104°F (40°C). Si lo hiciera, puede sobrecalentar la bomba y provocar una falla.
No utilice el sistema de bomba con lodo, arena, cemento, hidrocarburos, grasa o productos químicos. Los componentes de la bomba y del sistema podrían dañarse, y provocar un mal funcionamiento o una falla del producto. Además, puede producirse una inundación si estos materiales atascan el impulsor o la tubería.
◆ No utilice el sistema en seco.
- No exponga la bomba o descargue en temperaturas bajo cero.

◆ La distancia máxima de bombeo vertical es de 18 pies (5,5 m).
Si se instala un sensor de monóxido de carbono (CO), debe estar a una distancia de al menos 15 pies del cargador de la batería para evitar alarmas de CO molestas. Consulte las pautas de instalación del detector de CO para obtener más información.
♦ Ubique el cargador tan lejos de la batería como lo permitan los cables de CC.
- Nunca coloque el cargador directamente encima de la batería, ya que los gases de la batería corroerán y dañarán el cargador.
- Nunca permita que el ácido de la batería gotee sobre el cargador al leer la gravedad o al llenar la batería.
- No opere el cargador en un área cerrada ni restrinja la ventilación de ninguna manera.
No opere el cargador si ha recibido un golpe fuerte, se ha caído o se ha dañado de alguna otra forma; llévelo a un profesional de servicio calificado.
Use el cargador solo para la carga de una batería de ácido-plomo de 12 V. No está diseñado para suministrar energía a un sistema eléctrico de bajo voltaje ya que la batería puede explotar y causar lesiones y daños a la propiedad.
◆ Nunca cargue una batería congelada.
- Una batería de tamaño 27 proporcionará el mismo rendimiento que una batería de tamaño 31, pero por un período de tiempo más corto.
Para evitar que la caja de la batería se astille y se dañe, no deje que la caja de la batería se apoye en el piso de concreto. Instale la caja de la batería en un estante o una almohadilla protectora (madera contrachapada, 2x4, etc.).
Siempre instale la caja de la batería en un lugar seco y protegido de inundaciones.

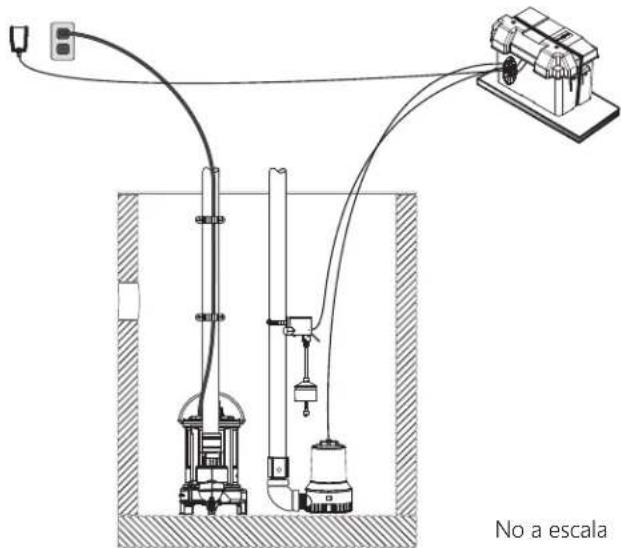

El sistema de bomba de sumidero de reserva de la batería Modelo 441 no sustituye a la bomba de sumidero principal.

Está diseñado para proporcionar temporalmente respaldo a una bomba de sumidero principal durante un corte de energía u otro problema que impida el funcionamiento normal de la bomba primaria.

Instale este sistema en un momento en que no se necesite la bomba primaria. Si esto no es posible y entrará agua en el pozo del sumidero durante el proceso de instalación, se puede requerir una bomba adicional para mantener el pozo seco.

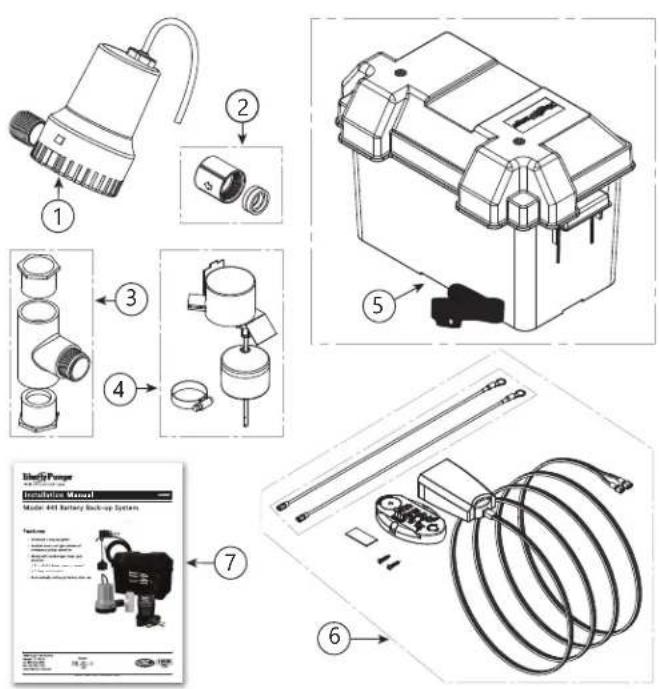

Partes incluidas

1. Bomba de sumidero de reserva de la batería de 12 V
2. Válvula de retención
3. T reductora con niple de tubo y (2) bujes reductores
4. Interruptor de reserva

- Abrazadera de manguera

1. Caja de batería

- Correa de caja de batería

1. Kit de cargador

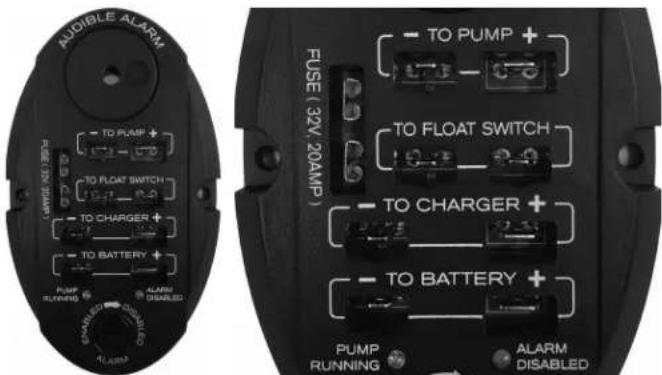

2. Bloque de terminales

3. Cargador y mantenedor de batería
4. Cables de batería (negro y rojo)
5. Fusible

6. Cinta bifaz
   – (2) Tornillos (para montaje opcional)

7. Manual de instalación

Opera ción del sistema

La bomba de reserva modelo 441 se activará cuando el agua del sumidero accione el interruptor de flotador de la bomba de reserva. El sistema continuará funcionando automáticamente hasta que se corrija el problema con la bomba primaria, y mientras dure la carga de la batería instalada con el sistema.

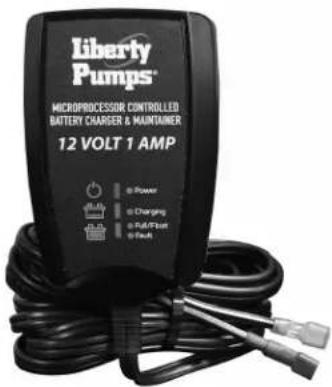

Cargador

El cargador está diseñado para cargar continuamente, mantener la carga máxima y controlar el estado de la batería. Con la alimentación de CA aplicada, el cargador se puede dejar desatendido y no sobrecargará ni dañará la batería. También supervisará y notificará al usuario mediante una alarma si la batería ya no es adecuada para su uso.

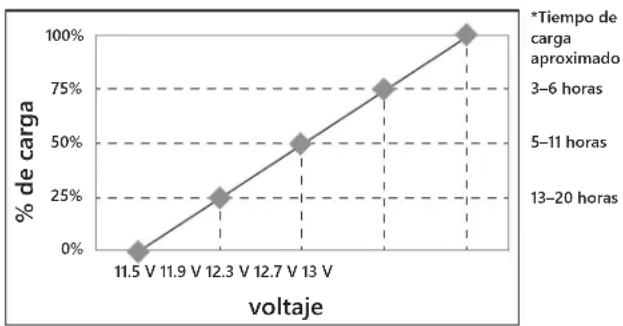

El tiempo que tarda el cargador en recargar una batería depende de la capacidad de reserva de la batería y de su estado actual de descarga. El cargador puede tardar hasta 10 días en cargar la batería hasta un punto de carga de mantenimiento. Para obtener información más detallada, consulte Operación del cargador en la página 13.

Batería

El tiempo total durante el cual la batería de reserva puede funcionar en espera mientras la alimentación de CA está apagada depende en gran medida de la batería instalada con el sistema. Liberty Pumps recomienda usar una batería de ciclo profundo StormCell tamaño 27 o 31 de Liberty Pumps con el sistema 441. Las baterías StormCell se han diseñado específicamente para maximizar el tiempo de capacidad de reserva (el tiempo que la batería puede funcionar continuamente antes de que deba recargarse). Además, las baterías StormCell se han modificado para proporcionar la mayor resistencia a la degradación de la placa de la batería debido a la carga repetida y a la carga de mantenimiento continuo. Con una batería cargada de ciclo profundo de 27 o 31, este sistema de reserva puede funcionar durante 4,25 horas seguidas o hasta 6 días en ciclos de 4 veces por hora, moviendo 10 galones de agua a 10 pies de elevación vertical.

Nota: En una emergencia cuando la batería de ciclo profundo del sistema se ha agotado, se puede usar cualquier batería de automóvil de 12 V u otra batería de ácido-plomo para mantener la bomba de reserva en funcionamiento. Asegúrese de volver a colocar la batería de ciclo profundo en el sistema tan pronto como sea posible. Las baterías de automóviles tienen una capacidad de reserva mucho menor y requieren una carga frecuente y repetida que dará como resultado una falla temprana de la batería.

Bomba de reserva de batería

Los caudales del sistema de bomba de reserva modelo 441 están directamente relacionados con el voltaje que la batería suministra a la bomba mientras está funcionando. Los caudales que se muestran en la Tabla 1 se generaron suministrando 12,1 V a la bomba 441 en los terminales de la batería. Cuando la batería suministra a la bomba más de 12,1 V, el caudal de la bomba será mayor que los de la Tabla 1; asimismo, los caudales serán menores cuando el voltaje sea inferior a 12,1 V.

Table 1. Caudales de la bomba de reserva

Altura de bombeo vertical (pies)	8 10	12 16 18
Galones por hora 15	00 1300	1050 450	0

Métodos de montaje

Hay tres formas de ensamblar e instalar la bomba de reserva de la batería, según el diámetro/profundidad del pozo del sumidero y el deseo de un sistema de reserva verdaderamente redundante. Seleccione el método apropiado consultando la Figura 1. Cualquier método es aceptable, pero se recomienda el método A. Los ejemplos se muestran en la Figura 2 como una ayuda visual.

Nota: Siempre instale la bomba de sumidero de reserva tan cerca como sea posible de la parte inferior del pozo del sumidero.

Nota: Todos los métodos de montaje requieren que el interruptor de la bomba de reserva tenga movimiento libre.

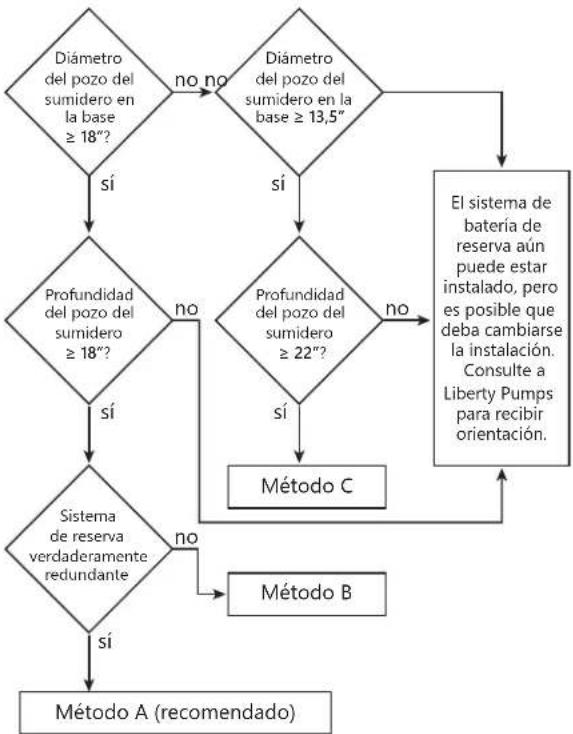


Figura 1. Decisión del método

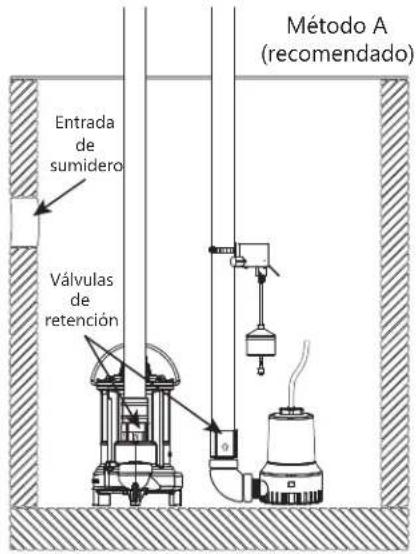

Método A (recomendado) Entrada de sumidero Válvulas de retención

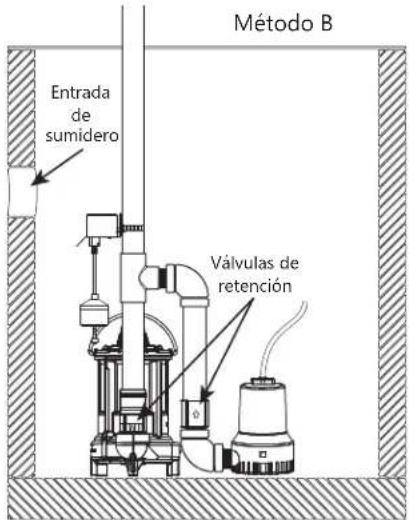

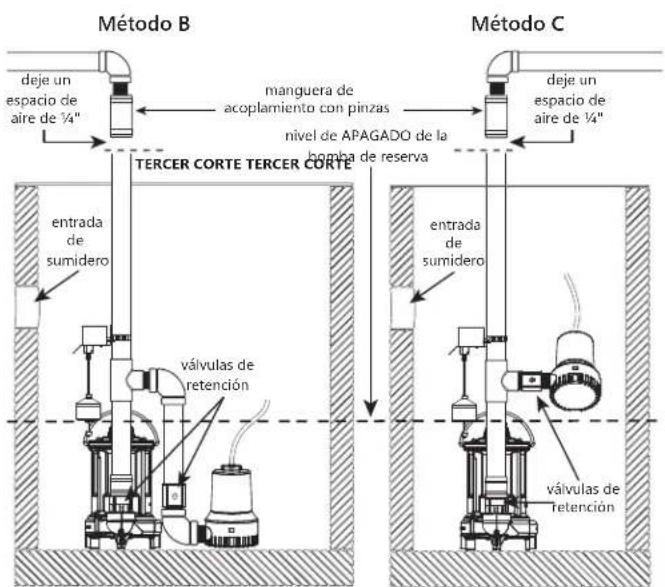

Método B Entrada de sumidero Válvulas de retención

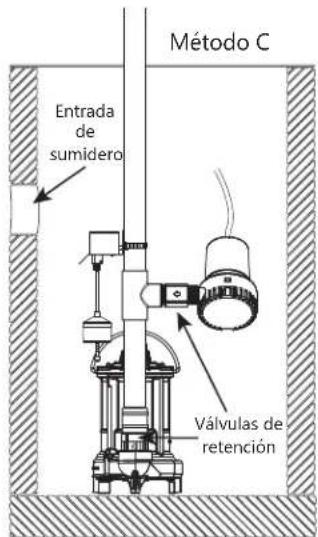

Método C Entrada de sumidero Válvulas de retención

Figura 2. Métodos de montaje

Herramientas básicas y materiales necesarios

Métodos A, B y C

• Válvula de retención de la bomba primaria (si no está ya instalada)
• Bomba adicional para mantenerla bien seca (según sea necesario)
• Batería de ciclo profundo tamaño 27 o 31 (Se recomienda baterías Liberty Pumps StormCell®)
• Bloqueo de canales o pinzas
  • Cinta métrica
• Llave de cubo o llave para tuercas de 5/16"
• Sierra para metales u otro cortador de tubos
  • Lápiz/marcador
  • Cinta de sellado de rosca
• Cemento para PVC (soldadura solvente)
• Imprimación de PVC
• Paño de toalla

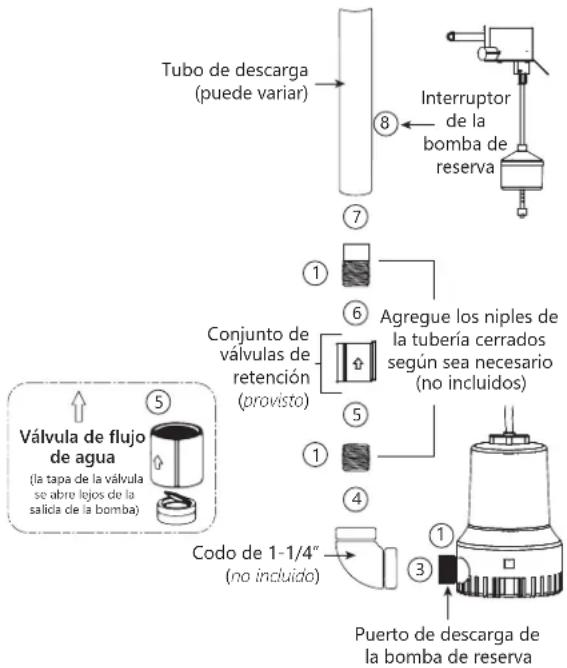

Herramientas y material adicionales para el método A

• Tubería de PVC adicional para línea de descarga separada
• Acoplamiento de goma con abrazaderas para adaptarse al diámetro del tubo de descarga (si la válvula de retención no se instala)
  • (1) codo de 1-1/4"/90°

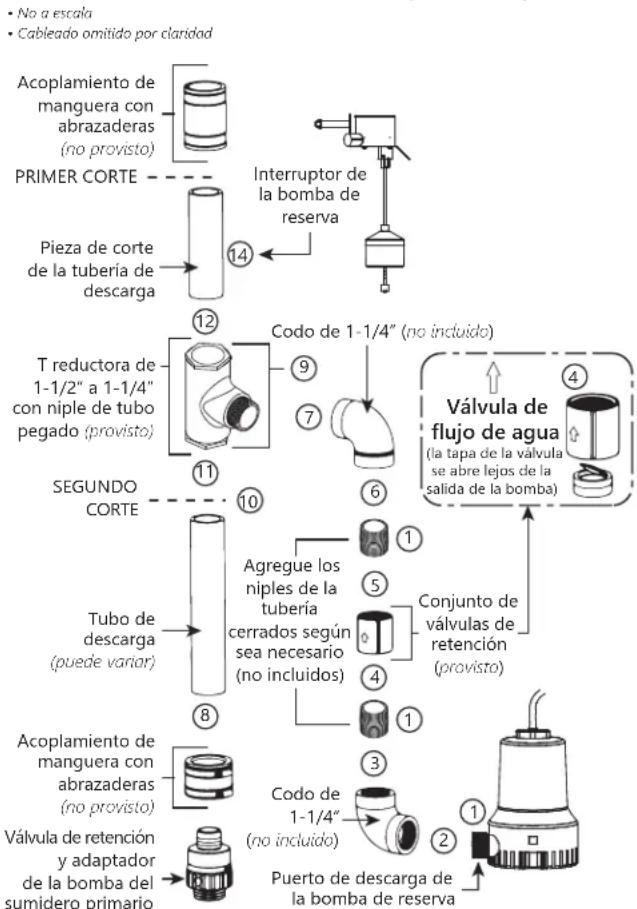

Herramientas y material adicionales para el método B

• Tubería de PVC adicional para conectar la bomba de reserva entre los codos
• Acoplamiento de goma con abrazaderas para adaptarse al diámetro del tubo de descarga
  • (2) codos de 90°/1-1/4"
  • (1) boquilla de tubo cerrada de 1-1/4"

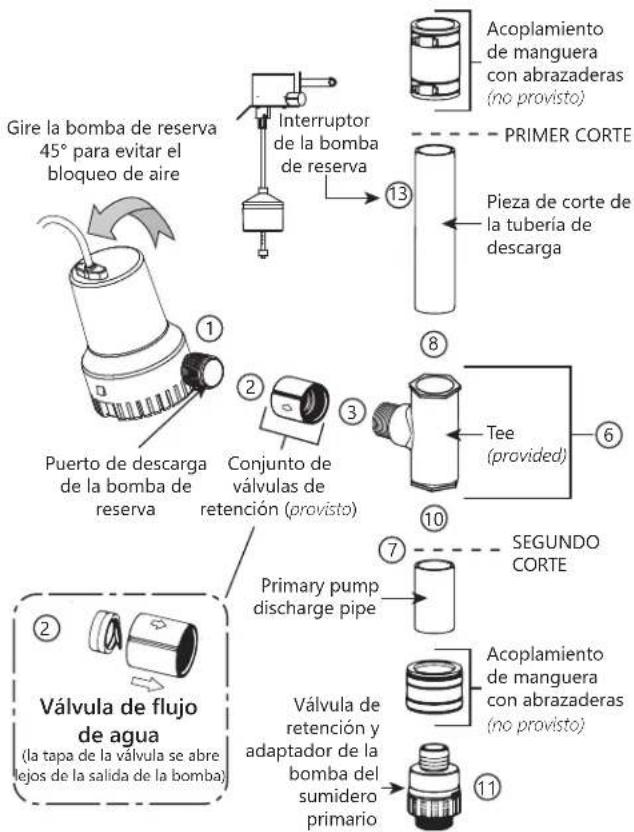

Herramientas y material adicionales para el método C

- Acoplamiento de goma con abrazaderas para adaptarse al diámetro del tubo de descarga

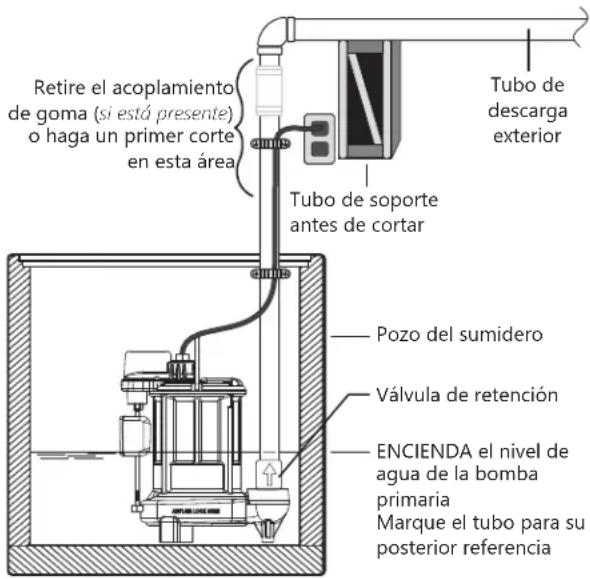

P repa ra ción de la bomba de reser va

ADVERTENCIA

RIESGO DE SHOCK ELÉCTRICO

No levante ni transporte una bomba o un conjunto de flotador por el lado del cable de alimentación. Esto dañará el cable de alimentación y podría exponer los hilos bajo tensión dentro del cable.
No use metal ni ningún otro material conductor de electricidad para elevar el flotador ni toque nada dentro de un pozo del sumidero bajo tensión.

ATENCIÓN

• No encienda las bombas hasta que todos los accesorios estén conectados con cemento para PVC y el cemento se haya secado. Los accesorios sueltos pueden desconectarse inesperadamente de las tuberías y provocar lesiones personales e inundaciones.
  Para evitar lesiones por un derrumbe de la tubería, sostenga la tubería por encima de la separación antes de cortar o desensamblar. Ver la Figura 3.

AVISO

Esté preparado para que se escape agua del acoplamiento o de la tubería al desmontar o cortar la tubería de descarga. Evite que los componentes del sistema, las herramientas y los suministros se mojen. Seque cualquier área de trabajo que se moje de inmediato.

Para el método de ensamblaje A, se recomienda una válvula de retención de la bomba primaria como práctica de plomería recomendable.

Para los métodos de montaje B y C, se requiere una válvula de retención de la bomba de sumidero principal en el sistema de la bomba de sumidero de reserva. Verifique la presencia de una válvula de retención en la bomba de sumidero principal. Si no hay una válvula de retención en su lugar, será necesario instalar una durante el proceso de ensamblaje.

1. Localice el nivel de agua ENCENDIDO de la bomba de sumidero principal. Marque esta ubicación en la tubería de descarga. Ver la Figura 3.
2. Desaguar el pozo del sumidero. El nivel del agua se debe bombear lo más bajo posible antes de continuar con el siguiente paso.

Para desaguar el pozo del sumidero:

a. Levante el flotador en el interruptor de flotador hasta que la bomba se encienda. Use un mango de madera de escoba o un palo para hacer esto.
O
b. Si la bomba de sumidero tiene un cable de alimentación tipo (multicapa, retire el enchufe del interruptor de flotador/cable de alimentación de la toma de corriente y enchufe la clavija del cable de alimentación de la bomba directamente en la toma de corriente.

1. Confirme que el pozo del sumidero se haya desaguado, pero no deje que la bomba funcione en seco ya que esto dañará la bomba.

Nota: Es posible que se requiera una segunda bomba para mantener el pozo seco durante la instalación de la bomba de reserva.

1. Desenchufe la bomba primaria y cualquier otro equipo eléctrico en el sumidero (es decir, la alarma).

2. Método A: la bomba primaria permanecerá en el pozo con la tubería de descarga intacta, a menos que se instale una válvula de retención. Continuar con el Método de montaje A. Si está instalando una válvula de retención, continúe con el paso 6.

3. Métodos B y C: La bomba de sumidero primaria tendrá que estar separada de la tubería de descarga y retirada del pozo. Para separar la bomba primaria del tubo de descarga:

c. Para aplicaciones con acoplamientos de goma, retire la abrazadera de acoplamiento con una llave para tuercas.
d. Para aplicaciones sin acoplamientos de goma, corte el tubo de descarga de PVC sobre el piso del sótano a un nivel cómodo. Se necesita un nuevo acoplamiento de goma para volver a montarlo. Ver la Figura 3.

Nota: La tubería de descarga se llenará con agua. Drene el agua del conjunto de la tubería de descarga. Mantenga el área de trabajo seca.

e. Use la manija para levantar la bomba primaria y el conjunto del tubo de descarga fuera del sumidero.

1. Continúe hasta Ensamblaje de la bomba de reserva.


Retire el acoplamiento de goma (si está presente) o haga un primer corte en esta área Tubo de descarga exterior Tubo de soporte antes de cortar Pozo del sumidero Válvula de retención ENCIENDA el nivel de agua de la bomba primaria Marque el tubo para su posterior referencia

Figura 3. Marcar y cortar el tubo

Ensa mbla je de la bomba de reser v a

ADVERTENCIA

RIESGO DE FUEGO

■ Use cemento para PVC en un área bien ventilada, lejos del fuego o las llamas. Siga las instrucciones del fabricante del cemento para PVC y la imprimación.

Método de montaje A

Liberty Pumps recomienda el Método A para el sistema de bomba de reserva más seguro. La bomba de reserva está conectada con una línea de descarga separada. El diámetro mínimo requerido del depósito de sumidero es de 18" en la parte inferior del pozo, y la profundidad mínima recomendada del depósito de sumidero es de 18".

IMPORTANTE: Se recomienda una válvula de retención para bomba primaria.

Instalación de la bomba de reserva (Método A)

• No a escala
• Cableado omitido por claridad

Figura 4. Método de instalación A

1. Aplique (2) vueltas de cinta de sellado de rosca a todas las roscas.
2. Si la bomba primaria no tiene una válvula de retención, instale una ahora. Asegúrese de que la válvula de retención esté instalada en la dirección correcta.
3. Enrosque un codo de 90° en la descarga de la bomba de reserva. Tenga cuidado de no apretar demasiado y que se pelen las roscas.
4. Enrosque uno de los nipples de tubo cerrado en el codo.

5. Enrosque el conjunto de la válvula de retención en el niple de tubo cerrado.

6. Asegúrese de que la válvula de retención esté instalada en la dirección correcta. Vea el dibujo del recuadro en la Figura 4.

7. Enrosque un niple de tubo cerrado en el otro extremo de la válvula de retención.
8. Conecte un tramo de tubería en la parte superior de la válvula de retención en la descarga de la bomba de reserva.
9. Monte el interruptor de bomba vertical preensamblado en el nuevo tubo de descarga con la abrazadera provista. Es posible que se necesiten ajustes más adelante, que se pueden realizar aflojando la abrazadera y deslizando el soporte del interruptor hacia arriba o hacia abajo en la tubería de descarga para alcanzar el nivel de activación deseado.
10. Continúe con el Ensamblaje final (método A) en la página 10.

Método de montaje B

Para el Método B, ambas bombas están instaladas en el piso del pozo del sumidero. El diámetro mínimo requerido del depósito de sumidero es de 18" en la parte inferior del pozo, y la profundidad mínima recomendada del depósito de sumidero es de 18".

IMPORTANTE: Debe haber una válvula de retención instalada en el tubo de descarga de la bomba del sumidero primaria entre la T y la bomba del sumidero primaria. Esto evitará que el agua vuelva a circular en el pozo a través de la bomba primaria cuando se encienda la bomba del sumidero de reserva.

Instalación de la bomba de reserva (Método B)

Figura 5. Método de instalación B

1. Aplique (2) vueltas de cinta de sellado de rosca a todas las roscas.
2. Enrosque un codo de 90° en la descarga de la bomba de reserva. Tenga cuidado de no apretar demasiado y que se pelen las roscas.
3. Enrosque uno de los nipples de tubo cerrado en el codo.
4. Enrosque el conjunto de la válvula de retención en el niple de tubo cerrado.
   IMPORTANTE: Asegúrese de que la válvula de retención esté instalada en la dirección correcta. Vea el dibujo del recuadro en la Figura 5.
5. Enrosque un niple de tubo cerrado en el otro extremo de la válvula de retención.
6. Enrosque el segundo codo de 90° en el niple del tubo.
7. Enrosque el niple de tubo en T en el codo y coloque este conjunto a un lado.
8. Instale un tramo corto de tubería en la parte superior de la válvula de retención en la descarga de la bomba primaria. Si no hay una válvula de retención en la bomba primaria, instálela ahora.
9. Si la tubería de descarga es de 1-1/2", los bujes reductores no son necesarios y se deben quitar. Si el diámetro del tubo de descarga es 1-1/4", retire los bujes reductores. Colóquelos (se cementarán más tarde) en la T.
10. Mediante el uso de la bomba de reserva ensamblada, marque una línea en la descarga primaria donde se asienta la T. Mida la profundidad del zócalo (cresta interior) dentro de la T. Agregue esa cantidad sobre la línea y haga un corte.
11. Deslice la T y el subconjunto de la bomba de reserva en el tubo corto que sale de la bomba primaria.
12. Coloque (se cementará más adelante) la pieza cortada de la tubería en la parte superior de la T (con buje reductor si es una tubería de 1-1/4").
13. Limpie los extremos de los tubos con un paño de toalla y deje a un lado la pieza cortada de la tubería de descarga.
14. Monte el interruptor de la bomba vertical preensamblado en el tubo de descarga por encima de la T con la abrazadera provista. Es posible que se necesiten ajustes más adelante, que se pueden realizar aflojando la abrazadera y deslizando el soporte del interruptor hacia arriba o hacia abajo en la tubería de descarga para alcanzar el nivel de activación deseado.
15. Continúe con el apartado Cortar la tubería de descarga (Métodos B y C) en la página 10.

Método de montaje C

Para el Método C, la bomba de reserva se instala sobre la bomba del sumidero principal. El diámetro mínimo requerido del depósito del sumidero para este tipo de instalación es de 13,5" en la parte inferior del pozo, y la profundidad mínima recomendada del depósito es de 22".

IMPORTANTE: Debe haber una válvula de retención instalada en el tubo de descarga de la bomba del sumidero primaria entre la T y la bomba del sumidero primaria. Esto evitará que el agua vuelva a circular en el pozo a través de la bomba primaria cuando se encienda la bomba del sumidero de reserva.

Instalación de la bomba de reserva (Método C)

• No a escala
• Cableado omitido por claridad

Figura 6. Método de instalación C

1. Aplique (2) vueltas de cinta de sellado de rosca a todas las roscas.
2. Enrosque la válvula de retención en la descarga de la bomba de reserva, asegurándose de que la carcasa de la válvula y la tapa interna de la válvula estén orientadas correctamente. Consulte el recuadro en la Figura 6.
3. Enrosque el conjunto en T/niple en la válvula de retención.
4. Apriete la T en el niple cerrado. Si es necesario, sostenga la válvula de retención con los bloqueos de canal, inserte el destornillador en la T para apalancar y apriete la T con el destornillador. Termine con la T en una posición recta hacia arriba y hacia abajo (vertical) y la bomba orientada en un ángulo de 45° para evitar el bloqueo de aire.
5. Limpie los extremos de los tubos con un paño de toalla.
6. Si el tubo de descarga tiene 1-1/4", imprima y cemente los bujes reductores en la T. Coloque (se cementará más adelante) el tubo en el buje.
7. Mediante el uso de la bomba de reserva ensamblada, marque una línea en la descarga primaria donde se asienta la T. Mida la profundidad del zócalo (cresta interior) dentro de la T. Agregue esa cantidad sobre la línea y haga un corte.
8. Coloque (se cementará más adelante) la pieza cortada del tubo de descarga en la parte superior de la T.

9. Limpie los extremos de los tubos con un paño de toalla y deje a un lado la pieza cortada de la tubería de descarga.

10. Deslice la T y el conjunto de la bomba de reserva en el tubo corto que sale de la bomba primaria.

11. Si no hay una válvula de retención en la bomba primaria, instálela ahora en el tubo de descarga de la bomba de sumidero primaria entre la T y la bomba.
12. Coloque (se cementará más adelante) el ensamblaje en la tubería de descarga primaria.
13. Monte el conjunto del interruptor de flotador de la bomba de reserva sin apretar en el tubo de descarga según la Figura 7. No apriete totalmente la abrazadera en este momento ya que los ajustes pueden ser necesarios más adelante.
14. Continúe con el apartado Cortar la tubería de descarga (Métodos B y C).

Cortar la tubería de descarga (Métodos B y C)

AVISO

Esté preparado para que se escape agua del acoplamiento o de la tubería al desmontar o cortar la tubería de descarga. Evite que los componentes del sistema, las herramientas y los suministros se mojen. Seque cualquier área de trabajo que se moje de inmediato.
1. Coloque el sistema de reserva de la bomba doble recién ensamblado en el pozo del sumidero.
2. La tubería de descarga ahora se superpone a la tubería de descarga que conduce al exterior.
3. Marque la tubería de descarga donde se debe cortar.
4. Asegúrese de dejar un espacio de aire de 1/4" entre los extremos de las tuberías. Este espacio absorberá el ruido de la vibración y permitirá flexibilidad.
5. Haga el tercer corte como se muestra en la Figura 7.

Instalación de la bomba de reserva

Método B deje un espacio de aire de ¼" manguera de acoplamiento con pinzas nivel de APAGADO de la bomba de reserva deje un espacio de aire de ¼" TERCER CORTE TERCER CORTE entrada de sumidero válvulas de retención Método C entrada de sumidero válvulas de retención

Figura 7. Eliminar el tubo de descarga excedente

Ensamblaje de prueba (métodos B y C)

1. Conecte el tubo de descarga de la bomba al tubo de descarga exterior con un acoplamiento de goma y abrazaderas.
2. No apriete las abrazaderas hasta completar todos los ajustes finales.
3. Realice los ajustes finales. Asegúrese de que las bombas y los interruptores no interfieran entre sí. Asegúrese de que haya suficiente espacio para que los interruptores de flotador se muevan hacia arriba o hacia abajo desde sus posiciones de "apagado" a "encendido".

Ensamblaje Preliminar (métodos B y C)

1. Marque la tubería y los accesorios en todas las conexiones con un lápiz.
2. Estas marcas se utilizarán como guía de reensamblaje cuando se unan con imprimación y cemento para asegurarse de que todo esté en el lugar correcto y que nada se haya movido.
3. Afloje el acoplamiento de goma y la conexión de la abrazadera.
4. Saque con cuidado el sistema de reserva de la bomba doble del pozo.
5. Retire el ensamblaje en T de la tubería de descarga primaria.
6. No desatornille ninguno de los accesorios sellados con rosca.
7. Prepare todos los extremos de la tubería de PVC desconectados con imprimación.
8. Aplique cemento a estos accesorios de PVC donde lo indiquen las marcas.

Ensamblaje final (método A)

1. Coloque la bomba de reserva en el pozo.
2. Complete la línea de descarga separada de la bomba de reserva.
3. Realice los ajustes finales del interruptor de flotador, apriete la abrazadera de montaje y asegure los cables según sea necesario.

Ensamblaje final (métodos B y C)

1. Vuelva a colocar el sistema de reserva de la bomba doble en el pozo.
2. Instale y apriete el acoplamiento de goma y las abrazaderas.
3. Realice los ajustes finales del interruptor de flotador, apriete la abrazadera de montaje y asegure los cables según sea necesario.

Conex iones de ba tería y ca rga dor

Siga las recomendaciones del fabricante de la batería para el mantenimiento y el uso seguro de la batería.

Conexión del bloque de terminales

1. Aplique la cinta bifaz en la parte posterior del bloque de terminales (Figura 8).
2. Presione el bloque de terminales en la caja de la batería en donde se pueda acceder.
3. Alternativamente, se proporcionan dos tornillos para el montaje opcional lejos de la caja de la batería.
4. Complete las conexiones de cableado como se indica en la Tabla 2.
5. Instale el fusible de 20 amperios (provisto) en el bloque de terminales.

AUDIBLE ALARM TO PUMP + TO FLOAT SWITCH TO CHARGER + TO BATTERY + PUMP RUNNING ALARM DISABLED 1 LAMP FUSE (32W 20AMP) TO PUMP + TO FLOAT SWITCH TO CHARGER + TO BATTERY + PUMP RUNNING ALARM DISABLED

Figura 8. Bloque de terminales

Tabla 2. Conexiones de cableado

Conectar Bloque de terminales
Polo positivo del cargador Conexión AL CARGADOR [+] [TO CHARGER]
Polo negativo del cargador Conexión AL CARGADOR [-] [TO CHARGER]
Interruptor de flotador de la bomba de reserva (2 cables)	Conexión al INTERRUPTOR DE FLOTADOR (2 cables) [TO FLOAT SWITCH]
Polo positivo de la bomba Conexión A LA BOMBA [+] [TO PUMP]
Polo negativo de la bomba Conexión A LA BOMBA [-] [TO PUMP]

ADVERTENCIA

RIESGO DE MUERTE

No permita que ninguna persona no calificada tenga contacto con este sistema de bomba. Cualquier persona que no tenga conocimiento de los peligros de este sistema de bomba o que no haya leído este manual, puede resultar fácilmente lesionada.

ADVERTENCIA

PELIGROS DE LA BATERÍA

Nunca permita que los terminales de CC de la batería se toquen entre sí. Esto puede causar quemaduras severas y provocar un incendio. Para mayor seguridad, proteja la batería en la caja de batería provista.

Liberty Pumps® MICROPROCESSOR CONTROLLED BATTERY CHARGER & MAINTAINER 12 VOLT 1 AMP Power Charging Ruff/Boot Ruck

Figura 9. Cargador de batería

1. Instale la batería en la caja de la batería.
2. Compruebe la polaridad de los terminales de la batería. El terminal POSITIVO (POS., P, +) de la batería generalmente tiene un diámetro mayor que el terminal NEGATIVO (NEG., N, -). Algunas baterías están equipadas con terminales con tuerca mariposa que permiten una fácil colocación de los terminales a estos montantes.
3. Conecte el cable del terminal POSITIVO (ROJO) del cargador al terminal POSITIVO (POS., P, +) de la batería a través del orificio de acceso en la tapa de la caja de la batería.
4. Apriete la conexión de forma segura.
5. Conecte el cable del terminal NEGATIVO (NEGRO) del cargador al terminal NEGATIVO (NEG., N, -) de la batería a través del orificio de acceso en la tapa de la caja de la batería.
6. Apriete la conexión de forma segura.
   IMPORTANTE: No coloque la batería de frente al hacer la conexión final.
7. Enchufe el cargador a un tomacorriente eléctrico de 115/120 VCA.
   IMPORTANTE: No utilice un tomacorriente controlado por interruptor.

8. Marque el circuito en el panel de alimentación principal "Alimentación de la bomba de sumidero de reserva, suministro; no apagar".

9. Con el cargador correctamente conectado y enchufado, el panel en la parte frontal del cargador mostrará el estado de la energía y la batería.
   Nota: Una alarma, ubicada en el bloque de terminales, suena automáticamente cuando el sistema se ejecuta si la alarma está activada. La alarma se silencia durante 24 horas cuando se presiona el botón ALARM DISABLED (ALARMA DESACTIVADA).

10. Asegure la batería en la caja con la correa de sujeción provista para evitar el acceso no deseado a la batería.
11. Cuando desconecte el cargador, hágalo siempre siguiendo la secuencia inversa del procedimiento de conexión e interrumpa la primera conexión mientras esté tan lejos de la batería como sea posible.

No a escala

Figura 10. Ejemplo de sistema de bomba de reserva completo

El circuito del cargador se abre con una sobrecarga severa. Esta condición puede ocurrir si se intenta cargar alguna batería muy descargada o muy sulfatada. Una vez abierto, el cargador deja de cargarse por un período corto y luego reanuda la carga automáticamente. El LED ÁMBAR (Cargando) se apagará hasta que se reanude la carga. La sobrecarga puede deberse a una carga externa; retire la condición de carga antes de intentar recargar la batería.

El cargador tiene batería inversa y protección contra cortocircuitos. Si existe una condición de batería inversa, desenchufe el cargador de la alimentación de CA e invierta las conexiones.

La unidad detectará automáticamente el estado de las celdas internas de la batería, así como las condiciones de batería sulfatada.

El cargador tiene protección interna contra sobrecalentamiento. El cargador apagará la alimentación hasta que la temperatura haya bajado a un nivel seguro, y luego volverá a cargarse automáticamente. Todos los LED estarán apagados.

El cargador está diseñado para cargar baterías de ácido-plomo de 12 V.

• Nunca cargue baterías de iones de litio en este cargador.
• El tiempo de carga depende de la clasificación de Ah de la batería individual. Vea la tabla a continuación.

*Tiempo de carga aproximado con un cargador de corriente constante en amperios estándar según lo especificado en la batería. Los tiempos de carga pueden variar según la clasificación de Ah de la batería.

Especificaciones
Voltaje de entrada 110–120	VCA
Frecuencia de entrada 50/60	Hz
Salida	1 A @ 12 VCC
Tamaño sin cableL x An x Al	3,9 x 2,7 x 1,4 pulgadas[105 x 68 x 35 mm]
Peso	0.9 lbs [0,4 Kg]
Aprobaciones	UL/cUL/FCC/BC/DOE

Características ambientales
Temperatura de funcionamiento	0 a 113°F [0 a 45°C]
Temperatura de almacenamiento	-13 a 185°F [-25 a 85°C]
Rango de humedad de funcionamiento	0 a 90% de HR
Enfriamiento	Pasivo/natural

Etapas del cargador

Etapas	Explicación	Indicación LED
Cambio de arranque suave	Carga suavemente la batería con una salida de carga reducida hasta que los voltajes de la batería alcancen 11.0 V.	Ámbar intermitente
Granel Carga	Carga con una corriente máxima constante (1 A) hasta que la batería alcanza los 14,4 V.	Ámbar
Carga de absorción	Utiliza un voltaje constante al tiempo que reduce la corriente de salida de carga para garantizar que la batería reciba una carga completa sin sobrecargarla.	Ámbar
Completo/ flotante	La batería está completamente cargada y se está manteniendo.	Verde

Explicación	Potencia	Cargando	Completo/ flotante	Falla
	LED rojo	LED ámbar	LED verde	LED rojo
Alimentación de CA conectada, batería desconectada	ENCENDIDO	APAGADO APAGADO	APAGADO
Carga de arranque suave	ENCENDIDO	DESTELLO APAGADO	APAGADO
Carga a granel	ENCENDIDO	ENCENDIDO	APAGADO APAGADO
Carga de absorción	ENCENDIDO	ENCENDIDO	APAGADO APAGADO
Completamente cargado	ENCENDIDO	APAGADO	ENCENDIDO	APAGADO
Batería en conexión de polaridad inversa	ENCENDIDO	APAGADO APAGADO	ENCENDIDO
Celdas de batería en corto	ENCENDIDO	APAGADO APAGADO	DESTELLO
Detección de celdas de batería averiadas	ENCENDIDO	APAGADO APAGADO	DESTELLO
Batería débil o sulfatada	ENCENDIDO	APAGADO DESTELLO	APAGADO
CA apagada	APAGADO	APAGADO APAGADO	APAGADO

Mantenimiento de la bomba

Se debe revisar con frecuencia la bomba para detectar residuos y/o acumulación que pueda interferir con el funcionamiento de la bomba o del interruptor de flotador. El flotador debe ser libre de moverse sin ninguna restricción a través de su recorrido completo.

Periódicamente (al menos cada tres meses) pruebe la bomba para garantizar el funcionamiento correcto. Esto se puede hacer desconectando la energía de la bomba primaria para que el nivel del agua aumente y se active la bomba de reserva. Asegúrese de seguir todas las precauciones de seguridad y recuerde volver a conectar la alimentación a la bomba primaria y verificar que funcione correctamente después de finalizar la prueba.

Mantenimiento del cargador

Para reducir el riesgo de descarga eléctrica, desenchufe el cargador de la toma de CA antes de realizar cualquier tarea de mantenimiento o limpieza. Apagar los controles no reducirá este riesgo.

Almacene en lugar limpio y seco. De vez en cuando limpie la caja y los cables con un paño seco. No se requiere ningún otro mantenimiento. No desarme el cargador, el cable, ni ninguna pieza asociada. Llévelo a un centro de servicio calificado cuando requiera servicio o reparación. El reensamblaje incorrecto puede provocar un riesgo de descarga eléctrica o incendio.

Mantenimiento de la batería

Siga las recomendaciones del fabricante de la batería para el mantenimiento y el uso seguro de la batería.

Solución de problemas de la bomba

Síntoma Solución sugerida
La bomba no funciona.	Revise todas las conexiones de cableado.
	Compruebe si la batería tiene poca carga o está defectuosa.
	Confirme que el interruptor automático es libre de moverse hacia arriba y hacia abajo.
	Verifique que el interruptor de reserva funcione correctamente.
	Compruebe si hay un fusible quemado en el bloque de terminales.
La bomba realiza ciclos con demasiada frecuencia.	Configuración incorrecta del interruptor de flotador. Ajuste la distancia entre los topes de goma en la varilla del flotador para lograr el ciclo de la bomba deseado.
	La válvula de retención principal ubicada entre la descarga de la bomba primaria y la T de la bomba del sumidero de reserva no está instalada o no funciona correctamente. Controle todas las válvulas. Instale o repare según sea necesario.
El motor zumba pero la bomba no funciona.	Compruebe si la batería tiene poca carga o está defectuosa.
La bomba funciona pero bombea muy poco o nada de agua.	Asegúrese de que haya una válvula de retención instalada y funcionando entre la descarga de la bomba primaria y la T de la bomba del sumidero de reserva. Controle todas las válvulas. Instale o repare según sea necesario.
	Compruebe si hay obstrucciones en la tubería de descarga.
	La longitud y/o altura de la tubería de descarga excede la capacidad de la bomba. Consulte la Tabla 1 para la capacidad de la bomba.
	Compruebe si la batería tiene poca carga o está defectuosa.
	Los cables positivo (+) y negativo (-) de la batería están invertidos.
	Asegúrese de que la bomba no esté bloqueada por aire orientándola en un ángulo de 45° (método C solamente).

Solución de problemas del cargador

Síntoma/Indicación LED		Causas posibles	Solución sugerida
El cargador no funciona	No hay LED encendidos	No hay alimentación de CA	Verifique las conexiones de CA y asegúrese de que la alimentación esté conectada.
El cargador no tiene salida para CC	Falla ENCENDIDO	Conexión de polaridad inversa a la batería.	Compruebe que los terminales de horquilla no se hayan caído de la batería.
			Compruebe que los terminales de horquilla estén conectados a la polaridad correcta.
Sin corriente de carga	Falla intermitente	La batería está muy sulfatada o no puede retener una carga.	Reemplazar la batería.
		La batería tiene una celda dañada.	La batería no se puede cargar y se debe reemplazar.
	Completa/ flotante intermitente	La batería está muy sulfatada.	Compruebe el estado de la batería, la antigüedad, etc. Es posible que deba cambiar la batería.

Garantía limitada de Liberty Pumps Wholesale Products

Liberty Pumps, Inc. garantiza que los productos al por mayor de Liberty Pumps están libres de defectos de fábrica en cuanto a materiales y mano de obra por un período de tres (3) años a partir de la fecha de compra (sin incluir las baterías). La fecha de compra se determinará mediante un recibo de venta con fecha que indique el modelo y el número de serie de la bomba. El recibo de venta fechado debe acompañar a la bomba devuelta si la fecha de devolución es superior a tres años desde la fecha de fabricación indicada en la placa de identificación.

La única obligación del fabricante bajo esta Garantía se limitará a la reparación o el reemplazo de cualquier pieza que el fabricante considere defectuosa, siempre que la pieza o el ensamblaje se devuelvan con flete prepago al fabricante o al centro de servicio autorizado, y siempre que no se manifieste ninguna de las siguientes características de anulación de la garantía:

El fabricante no será responsable bajo esta Garantía si el producto no se ha instalado, operado o mantenido correctamente según las instrucciones del fabricante; si ha sido desmontado, modificado, utilizado indebidamente o alterado; si el cable eléctrico ha sido cortado, dañado o empalmado; si la descarga de la bomba se ha reducido en tamaño; si la bomba se ha utilizado en temperaturas de agua superiores a la calificación indicada; si la bomba se ha utilizado en agua que contiene arena, cal, cemento, grava u otros abrasivos; si el producto se ha utilizado para bombear productos químicos, grasa o hidrocarburos; si un motor no sumergible ha sido sometido a humedad; o si la etiqueta que lleva el modelo y el número de serie ha sido eliminada.

Liberty Pumps, Inc. no será responsable por ninguna pérdida, daño o gasto que resulte de la instalación o el uso de sus productos, ni por daños indirectos, incidentales y consecuentes, incluidos los costos de remoción, reinstalación o transporte.

No hay ninguna otra garantía expresa. Todas las garantías implícitas, incluidas las de comerciabilidad e idoneidad para un fin determinado, están limitadas a tres años a partir de la fecha de compra. Esta Garantía contiene el único recurso para el comprador y, donde esté permitido, se excluye la responsabilidad por daños consecuentes o incidentales bajo cualquiera y todas las garantías.

7000 Apple Tree Avenue

Bergen, NY 14416

teléfono: 800-543-2550

fax: [phone]

www.LibertyPumps.com
