Tipo de producto	Bomba de achique sumergible
Marca	Liberty Pumps
Modelo	S37 (S37-P, S38)
Tensión de alimentación	115 V (corriente alterna)
Protección eléctrica	Circuito dedicado con fusible o disyuntor de 15 A
Diámetro de tubería de descarga	1½ pulg NPT (aproximadamente 38 mm)
Altura de elevación máxima	8,3 m (27 pies)
Temperatura máxima del agua	60 °C (140 °F)
Tipo de interruptor	Interruptor de flotador vertical integrado (S37, S37-P) o flotador de gran ángulo (S38)
Funcionamiento	Automático con posibilidad de funcionamiento manual (S37-P, S38)
Garantía	3 años limitada
Seguridad eléctrica	Cable de alimentación con conexión a tierra; toma de corriente a 1,2 m mín. sobre el suelo
Mantenimiento	Limpieza de la rejilla de entrada y del rotor; desmontaje prohibido (excepto por el fabricante)
Materiales resistentes	No bombear líquidos inflamables, corrosivos o con materiales abrasivos
Accesorios recomendados	Válvula de retención, conector de unión, plataforma «The Brick» (n.° 4445000)
Opciones de respaldo	Bomba de respaldo SJ10 SumpJet y alarma ALM-2
Dimensiones del pozo	Diámetro mín. 35,6 cm (14 pulg), profundidad mín. 45,7 cm (18 pulg)
Peso	No especificado

Preguntas frecuentes - S37 Liberty Pumps

¿Cuál es la tensión de alimentación requerida para la bomba Liberty Pumps S37?

La bomba funciona con 115 V (corriente alterna) y requiere un circuito dedicado protegido por un fusible o disyuntor de 15 A. No usar nunca un cable alargador.

¿Cómo ajustar la posición de parada del interruptor de flotador?

En los modelos S37 y S37-P, deslice el ojal de caucho hacia arriba o hacia abajo a lo largo del vástago del flotador para modificar el nivel de parada.

¿Qué hacer si la bomba no funciona y no emite ruido?

Verifique primero el fusible o disyuntor. Asegúrese de que la tensión sea superior a 108 V. Controle también la conexión del cable de alimentación y de los conectores gemelos (modelo S37-P).

¿Puedo usar un tubo de descarga de diámetro inferior a 1½ pulgadas?

No, el uso de un tubo de diámetro inferior a 1½ pulg NPT reduce el caudal y puede dañar la bomba. Respete siempre el tamaño recomendado.

¿Cómo hacer funcionar la bomba manualmente en caso de falla del interruptor?

En el modelo S37-P, desconecte el cable del interruptor del conector gemelo y conecte directamente el cable del motor a una toma de corriente. Atención: no haga funcionar la bomba en vacío por más de unos segundos.

¿Cuál es la temperatura máxima del agua bombeada?

La bomba no debe usarse en agua cuya temperatura supere los 60 °C (140 °F).

¿Cómo limpiar la bomba en caso de obstrucción?

Desconecte siempre la bomba. Retire la rejilla de aspiración y limpie la entrada y el rotor. No desmonte la bomba más allá; todo desmontaje anula la garantía.

¿Cuál es la posible causa si la bomba gira pero no bombea agua?

Esto puede deberse a una válvula de retención instalada al revés o defectuosa, una tubería de descarga obstruida o congelada, o una altura de elevación demasiado alta.

¿La garantía es transferible en caso de reventa?

La garantía limitada de 3 años se aplica al comprador inicial. Para beneficiarse de la garantía, conserve la factura de compra fechada con los números de modelo y de serie.

¿Qué líquidos no deben bombearse con esta bomba?

No use la bomba para líquidos inflamables, corrosivos o que contengan abrasivos (arena, cemento, lodo). Esto dañaría la bomba y anularía la garantía.

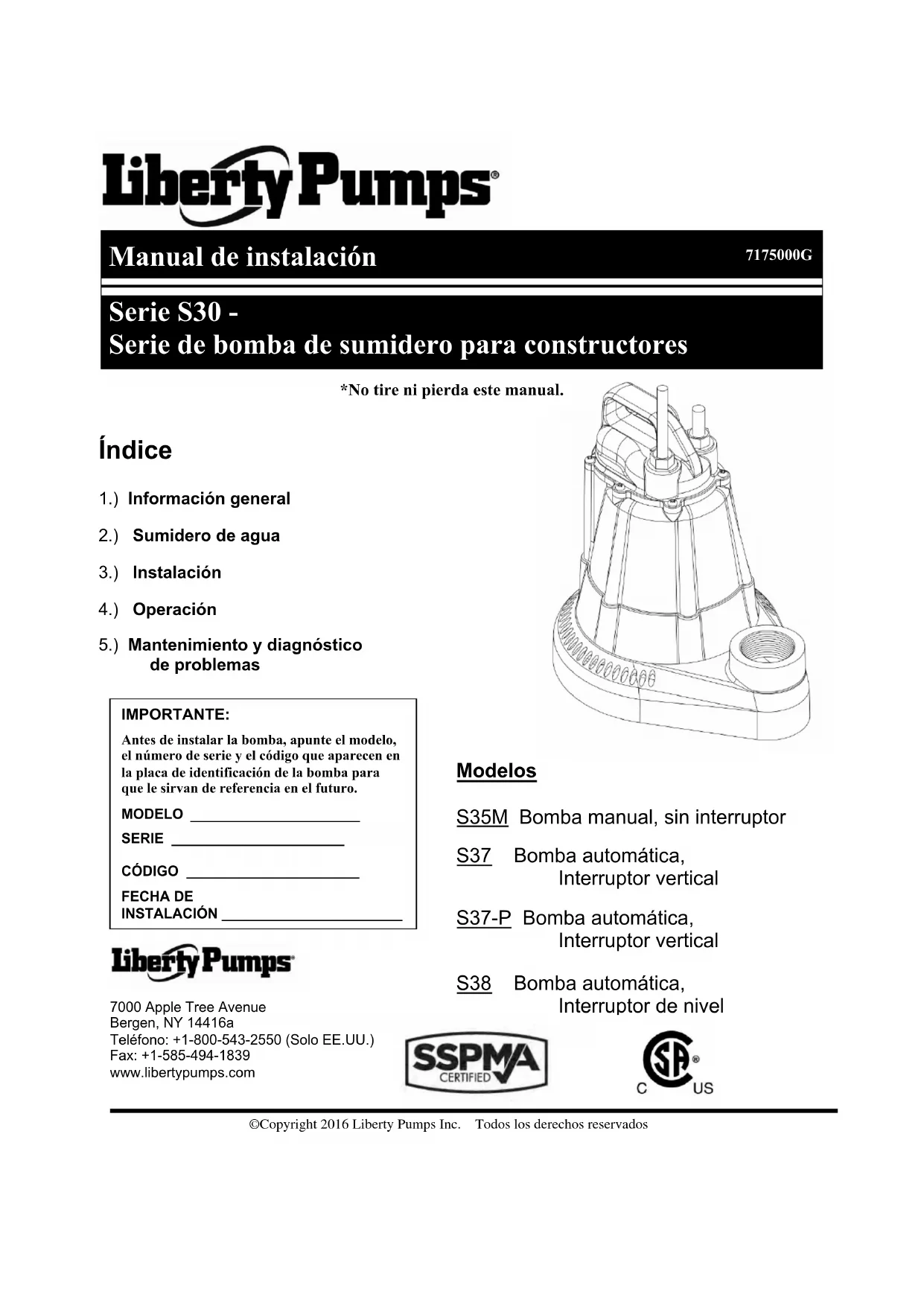

MANUAL DE USUARIO S37 Liberty Pumps

Serie S30 - Serie de bomba de sumidero para constructores

*No tire ni pierda este manual.

Índice

1.) Información general
2.) Sumidero de agua
3.) Instalación
4.) Operación
5.) Mantenimiento y diagnóstico de problemas

IMPORTANTE:

Antes de instalar la bomba, apunte el modelo, el número de serie y el código que aparecen en la placa de identificación de la bomba para que le sirvan de referencia en el futuro.

MODELO

SERIE

CÓDIGO

FECHA DE

INSTALACIÓN

Liberty Pumps

7000 Apple Tree Avenue

Bergen, NY 14416a

Teléfono: [phone] (Solo EE.UU.)

Fax: [phone]

www.libertypumps.com

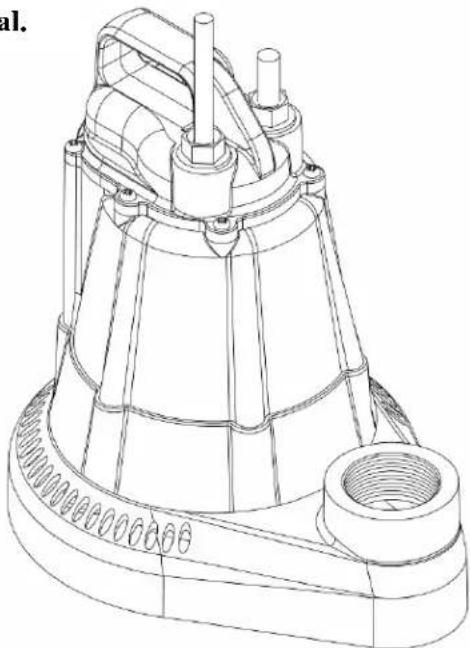

S38 Bomba automática, Interruptor de nivel

1. Información general

Lea con atención las siguientes instrucciones antes de instalar la bomba. Todas las bombas de Liberty se someten individualmente a pruebas en fábrica para garantizar un funcionamiento adecuado. Si se siguen estas instrucciones al pie de la letra, se eliminará la posibilidad de problemas potenciales de funcionamiento, proporcionando años de servicio satisfactorio.

ADVERTENCIA

• Riesgo de descarga eléctrica. Desconecte la bomba de la fuente de alimentación siempre que vaya a manipularla o a realizar algún ajuste.
• Solo personal cualificado deberá encargarse de instalar las conexiones y cables eléctricos necesarios para montar la bomba.
• Esta unidad viene con un conductor de conexión a tierra y un enchufe de toma a tierra. Para reducir el riesgo de descargas eléctricas, asegúrese de conectar la bomba únicamente a un tomacorriente de toma a tierra de 15 amperios debidamente conectado a tierra.
• Cuando haya agua en el piso y deba desenchufar la bomba siempre use botas de hule.
• NO derive los cables de puesta a tierra ni retire las clavijas a tierra de los enchufes.

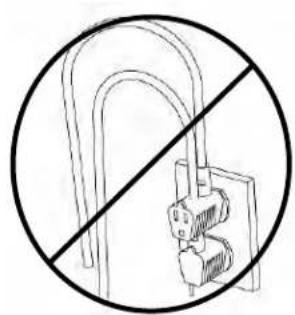

• NO use cables de extensión.
• Con esta bomba hay que utilizar un circuito derivado independiente, debidamente conectado a tierra y con fusibles adecuados. Asegúrese que la fuente de potencia tenga suficiente capacidad para cumplir los requisitos de voltaje y amperaje indicados en la placa de la bomba.
• El tomacorriente deberá estar ubicado al alcance del cable de electricidad de la bomba y a un mínimo de 1.21 m (4 pies) por encima del piso para evitar peligros en caso de inundación.
• Se deberá instalar la unidad según las disposiciones del Código eléctrico nacional (NEC, por sus siglas en inglés), el Código unificado de plomería, el Código internacional de plomería, y todos los códigos y regulaciones locales que correspondan.
• Las bombas de drenaje y de alcantarillado a menudo manejan materiales capaces de provocar enfermedades. Use ropa protectora adecuada cuando trabaje en una bomba o una tubería usada.
• Manténgase alejado de la entrada de succión y de la salida de descarga. Para evitar lesiones, nunca introduzca los dedos en la bomba mientras ésta se encuentre conectada.
• NO use este producto para líquidos inflamables o corrosivos.
• NO use este producto en aplicaciones en las que el contacto humano con el fluido bombeado sea común (por ejemplo, piscinas, fuentes, etc.).
• NUNCA deseche por el drenaje materiales como solvente para pintura u otros químicos, ya que pueden llegar a atacar y dañar los componentes de la bomba y potencialmente causar que el equipo no funcione bien o deje de funcionar.

PELIGRO

• NO utilice las bombas en agua con temperatura superior a los 60°C (140°F).
• NO utilice las bombas en lodo, arena, cemento, aceite o químicos.
• NO modifique la bomba de ninguna manera.
• NO levante ni transporte la bomba halando el cable eléctrico.
• NO retire ninguna etiqueta de la bomba ni los cables.
• Si la bomba se instala durante la construcción, antes de que haya energía eléctrica disponible, se deberá proteger de la intemperie para evitar que el agua ingrese a través del enchufe, etc.

2. Sumidero de agua

No es recomendable que el sumidero de agua tenga un diámetro menor de 35.5 cm (14 pulg). Es preferible que el diámetro sea más grande, ya que de esta manera los ciclos de bombeo podrán ser más largos y se reducirá el número de veces que el interruptor tiene que entrar en funcionamiento. La profundidad mínima del sumidero deberá ser 45.72 cm (18 pulg).

El fondo del sumidero debe consistir en un nivel sólido de ladrillos o concreto. NO instale la bomba directamente sobre tierra, grava o escombros, ya que el rotor se puede desgastar en exceso y atascarse. "The Brick" (vendida por Liberty Pumps como pieza núm. 4445000) es una plataforma estable premoldeada, diseñada para sostener su bomba sumergible. La plataforma eleva la bomba 6.5 cm (2.75 pulg) sobre el fondo del sumidero, lo cual reduce la posibilidad de atascamiento por rocas o escombros. Para pedir el producto, contacte a su distribuidor local. Antes de instalar la bomba, quite todo escombro del fondo del sumidero. Es conveniente instalar una cubierta para el sumidero por motivos de seguridad y para evitar la entrada de objetos foráneos.

3. Instalación

A.) Retiro de la bomba antigua (NOTA: Desconecte la bomba de la fuente de alimentación antes de manipularla): Separe el tubo de descarga bien sea a nivel de la válvula de retención o a nivel de la unión. Si ni la válvula de retención ni la unión son parte del tubo de descarga existente, corte el tubo con una sierra para metales y quite la bomba. (Se necesitará instalar una unión o una válvula de retención a nivel de este corte.)
B.) El tamaño de la descarga es de 3.8 cm (1.5 pulg) conforme al NPT (National Pipe Thread). No reduzca el tamaño de la descarga a menos de 3.2 cm (1.25 pulg), ya que el hacerlo afectará el flujo y el funcionamiento de la bomba. Se recomienda una tubería de PVC 40, aunque se pueden usar mangueras flexibles de forma provisional.
C.) Conecte la tubería o la manguera de descarga al extremo de descarga de la bomba. APRIETE LAS CONEXIONES CON LA MANO SOLAMENTE. Apretar de más puede dañar la descarga de la bomba.
D.) Instale una unión u otro medio para separar la línea de descarga justo encima del nivel del piso para facilitar el desmonte de la bomba, en caso de ser necesario. Encima de la unión o en su lugar, se recomienda instalar una válvula de retención para evitar el contraflujo de agua después de cada ciclo de bombeo.
E.) Conecte extensiones de tubería adicionales según sea necesario para canalizar la descarga al punto deseado. La descarga debe ser lo más corta posible con un número de giros mínimo.
F.) Modelos S37, S37-P y S38: Cuando coloque la bomba en la cubeta, asegúrese de que el interruptor de flotador tenga suficiente espacio dentro del sumidero de manera que no interfiera con la pared lateral.
G.) Para mayor protección, considere agregar una bomba de respaldo como la SJ10 SumpJet de Liberty, además de un sistema de alarma como el ALM-2 de Liberty en aplicaciones donde la pérdida de funcionamiento de la bomba pueda resultar en daños a la propiedad. Si se utiliza una alarma, se deberá conectar a un circuito eléctrico separado.

4. Operación

Con esta bomba hay que utilizar un circuito derivado independiente, debidamente conectado a tierra y con fusibles adecuados. La fuente de alimentación tendrá que tener suficiente capacidad para cumplir los requisitos de voltaje y amperaje del motor, indicados en la placa de la bomba. El tomacorriente debe ser reemplazado si está corroído o desgastado para garantizar la operación debida de la bomba. El tomacorriente o panel deberá encontrarse al alcance del cable de alimentación de la bomba y a 1.22 metros (4 pies) como mínimo por encima del piso para evitar problemas en caso de inundación. La instalación debe respetar las disposiciones del Código eléctrico nacional (NEC) y los códigos y ordenanzas locales. Todo cableado extendido a distancias extensas debe cumplir con los requisitos del Código eléctrico nacional (NEC). NO USE EXTENSIONES ELÉCTRICAS.

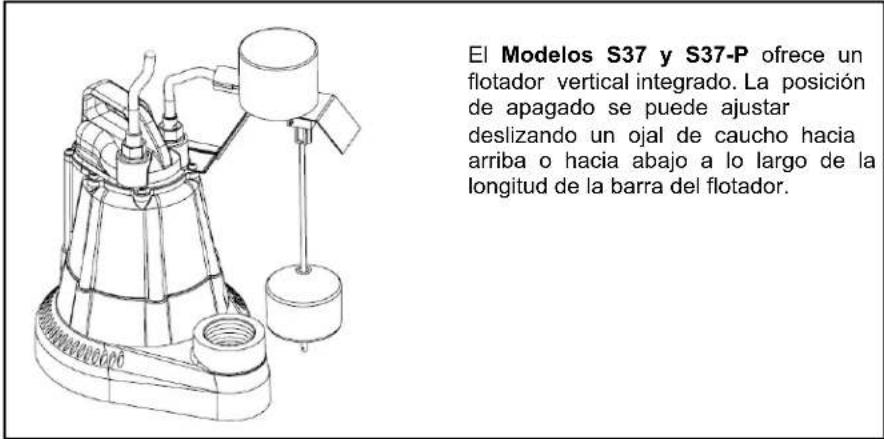

El Modelos S37 y S37-P ofrece un flotador vertical integrado. La posición de apagado se puede ajustar deslizando un ojal de caucho hacia arriba o hacia abajo a lo largo de la longitud de la barra del flotador.

Modelos S37-P y S38 es bombas automáticas. Este modelo viene con dos cables: uno para operar el interruptor y el otro al motor de la bomba. El cable del interruptor viene con un interruptor en serie, o cascada, en el que puede enchufar el cable del motor en la parte posterior del mismo. Este diseño permite la operación manual de la bomba por separado del interruptor en caso de ser necesario.

Si se quiere activar la operación automática con el interruptor suministrado, se deberán interconectar los dos cables y enchufarse a un tomacorriente con toma a tierra y fusibles independientes y el amperaje apropiado para su modelo. Ambos cables cuentan con enchufes de 3 patas y se deben enchufar en un tomacorriente trifilar con toma a tierra. NO DESMONTE LAS CLAVIJAS A TIERRA.

Si se prefiere la operación manual, o si falla el interruptor, el cable de la bomba se puede separar y enchufar directamente en un tomacorriente, evitando de esta manera el interruptor. Esta unidad se puede operar conectando directamente el cable de la bomba (del motor) a un tomacorriente eléctrico aprobado. Para evitar el desgaste excesivo y sobrecalentamiento de los sellos, no se deberá hacer funcionar la bomba en seco por períodos prolongados. Se recomienda un nivel de agua mínimo de 6.4 cm (1.5 pulg).

5. Mantenimiento y diagnóstico de

ADVERTENCIA: SIEMPRE DESCONECTE LA BOMBA DE LA FUENTE DE ALIMENTACIÓN ANTES DE MANIPULARLA. La guía en la siguiente página está diseñada para ayudar a identificar las causas de posibles problemas de operación. No es una guía de servicio. Desmantelar la bomba anulará la garantía. Cualquier otro tipo de servicio a la bomba, aparte de la simple limpieza de la entrada o del impulsor, deberá referirse al fabricante o a sus centros de servicio autorizados. NOTA: El fabricante no asume ninguna responsabilidad por daños o lesiones resultantes por desarmar la bomba en el sitio.

Tabla de diagnóstico de problemas:

Problema	Causa	Solución
La bomba no funciona ni zumba.	Se ha fundido un fusible o el flujo eléctrico se ha interrumpido de algún otro modo; voltaje incorrecto.	Si se fundió un fusible, remplácelo con uno de tamaño adecuado o restablezca el disyuntor; si el voltaje es inferior a 108V, verifique el tamaño de los cables. Retire el cable de extensión si se ha conectado uno.
	El nivel del agua en el sumidero puede estar demasiado bajo para activar el interruptor.	Agregue más agua al sumidero.
	El enchufe del cable eléctrico puede no estar haciendo contacto en el tomacorriente.	Verifique la seguridad y la conexión. Si el tomacorriente está corroído, pida a un electricista certificado que lo reemplace.
	Los enchufes en cascada podrían no estar debidamente apretados.	Apriete la conexión de los enchufes.
	El interruptor está defectuoso (Modelo S38 solamente).	Verifique que el nivel del agua se encuentre a por lo menos 10 cm (4 pulg) por encima de la bomba. Para probar el interruptor, enchufe el cable de alimentación directamente al tomacorriente evitando el enchufe en cascada. Si la bomba funciona, entonces se debe reemplazar el interruptor. (Vea los procedimientos de servicio del interruptor en la página 5).
	El devanado del motor podría estar abierto.	Consulte al fabricante.
	El interruptor de flotador está obstruido (Modelos S37 y S38).	El flotador debe moverse libremente sin obstrucciones. Si está obstruido, quite los escombros o coloque la bomba en una posición en que evite que el flotador frote contra las paredes laterales del sumidero.
La bomba funciona o zumba, pero no extrae agua.	La válvula de retención puede estar instalada al revés o puede estar defectuosa.	Asegúrese de que la válvula esté instalada de manera adecuada y que la chapaleta de la válvula pueda moverse libremente.
	La línea de descarga puede estar bloqueada o congelada.	Asegúrese de que la línea no pase por áreas frías ni se encuentre bloqueada.
	La elevación vertical está más allá de la capacidad de la bomba.	Si es posible, trate de reducir la altura de la línea de descarga.

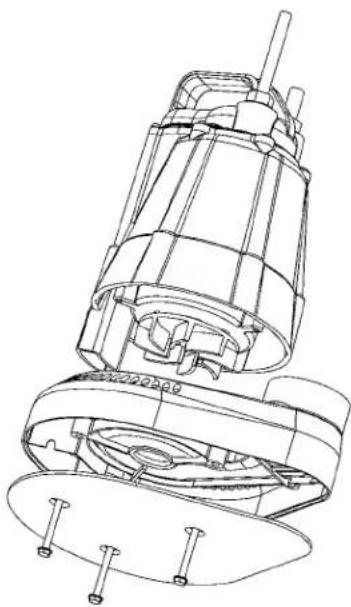

	La malla de entrada de la bomba está obstruida o el rotor está atascado.	Extraiga la malla de la bomba y limpie la entrada y el rotor.
La bomba funciona y extrae agua, pero no se apaga.	El interruptor está defectuoso u obstruido.	Asegúrese de que el interruptor no se encuentre obstruido o reemplácelo.
	La bomba ha cumplido o superado la máxima capacidad de elevación.	Canalice el tubo de descarga a un nivel más bajo. Si no es posible, entonces podría ser necesario usar una bomba más grande.
La bomba funciona pero extrae muy poca agua.	La elevación vertical se aproxima a la máxima capacidad de elevación de la bomba de 8.2 m (27 pies).	Si es posible, trate de reducir la altura de la línea de descarga.
	La entrada de la bomba se encuentra parcialmente bloqueada.	Retire la voluta y asegúrese de que la entrada esté libre de escombros.
	La línea de descarga está parcialmente bloqueada.	Quite las obstrucciones.
	La válvula de retención no se abre completamente.	Quite las obstrucciones o asegúrese de que la válvula de retención no esté defectuosa.
El disyuntor se dispara o el fusible se funde cuando la bomba se enciende.	• El tamaño del fusible o del disyuntor es demasiado pequeño.	• Se debe utilizar un disyuntor de 15 amperios.
	• Hay otros electrodomésticos importantes conectados al mismo circuito.	• La bomba debe estar conectada a un circuito exclusivo.
	• La bomba está conectada a una extensión eléctrica o el cableado es inadecuado.	• Llame a un electricista para que verifique que el cableado esté correcto.
	• Motor o interruptor defectuoso.	• Consulte al fabricante.

6. Garantía limitada por 3 años

Liberty Pumps, Inc. garantiza que las bombas que fabrica están libres de defectos en los materiales y la mano de obra por un período de 3 años a partir de la fecha de compra. La fecha de compra se determinará con el recibo de compra fechado, que incluya el modelo y el número de serie de la bomba. Este recibo deberá acompañar a la bomba si la fecha de devolución ocurre más de 3 años después de la fecha de fabricación (código-CODE) indicada en la placa de identificación de la unidad.

Las obligaciones del fabricante bajo esta garantía se limitan a la reparación o el reemplazo de las piezas que el fabricante determine defectuosas, siempre que la pieza o el ensamblaje se devuelva al fabricante o a uno de sus centros de servicio autorizados con el porte pagado y que no se evidencie ninguna de las siguientes características, lo que supondría la anulación de la garantía.

El fabricante no tendrá obligación alguna bajo esta garantía si el producto no ha sido instalado correctamente; si ha sido desmontado, modificado, abusado o forzado; si el cable eléctrico se ha cortado, dañado o empalmado; si se redujo el tamaño de la descarga de la bomba; si la bomba se usó con agua más caliente de la temperatura nominal, o agua con arena, cal, cemento, grava u otros elementos abrasivos; si la bomba ha sido utilizada para bombear químicos o hidrocarburos; si un motor no sumergible ha sido sometido a un exceso de humedad; o si se ha retirado la etiqueta con el número de serie y de código. Liberty Pumps, Inc. no se hace responsable de pérdidas, daños o gastos causados por la instalación o uso de sus productos, o por daños consiguientes, incluidos los costos de desmontaje, reinstalación o transporte de la unidad.

No se ofrece ninguna otra garantía expresa. Todas las garantías implícitas, incluidas las de comerciabilidad y adecuación para un propósito determinado, están limitadas a un plazo de tres años a partir de la fecha de compra.

Esta garantía contiene el resarcimiento exclusivo del comprador y, donde sea permitido, se excluye toda responsabilidad por daños secundarios y consiguientes bajo cualquier otra garantía.
