MANUAL DE USUARIO GKH 1200 Güde
Traducción del manual original Calentador de convección
ESPAÑOL Por favor, lea este manual de instrucciones detalladamente antes de la puesta en funcionamiento.
ESPAÑOL Este equipo sólo es apropiado para espacios bien aislados o para el uso ocasional.
| Calentador de convección GKH 1200 Mica | |
| No de artículo 85174 | |
| Conexión a la red 220-240 V~, 50-60 Hz | |
| Potencia calorífica 1,2 kW | |
| Número de etapas de calentamiento 2 | |
| Etapas de calentamiento 0,6/1,2 kW | |
| Consumo máximo 1,2 kW | |
| Consumo de corriente nominal 5,22 A | |
| Capacidad de calefacción | ca 15 m^3 |
| Rendimiento anual de calefacción _s | 36 % |
| Longitud del cable de conexión 155 cm | |
| Tipo de enchufe | CEE 7/7 (enchufe híbrido con contacto de protección) |
| Protección contra sobrecalentamiento 70 °C | |
| Tipo/clase de protección IPX0 / I | |
| Dimensiones L x A x A 810 x 195 x 315 mm | |
| Peso neto/bruto 2,6/3,4 KG |
Información necesaria sobre los calefactores eléctricos de una habitación
| Potencia calorífica | ||
| Potencia térmica nominal P | nom | 1,2 kW |
| Potencia térmica mínima (indicativa) | P_min | 0,6 kW |
| Potencia térmica permanente máxima | P_max, c | 1,2 kW |
| Consumo de corriente permitido | ||
| Con potencia térmica nominal | el_max | 0,0 kW |
| Con potencia térmica mínima | el_min | 0,0 kW |
| En modo Standby | el_SB | 0,0 kW |
| Tipo de entrada de calor, solo para calentadores de espacio de almacenamiento eléctrico (seleccionar uno) | |
| Regulación de costes de calefacción manual con termostato integrado | - |
| Regulación de costes de calefacción manual con registro de temperatura ambiente y/o exterior | - |
| Regulación de costes de calefacción manual con registro de temperatura ambiente y/o exterior | - |
| Disipación de calor asistida por ventilador | - |
| Tipo de emisión de calor/regulación de temperatura ambiente (seleccionar uno) | |
| Disipación de calor de una etapa sin regulación de temperatura ambiente | - |
| Dos o mas etapas manuales sin regulación de temperatura ambiente | - |
| Con regulación de temperatura ambiente por medio de termostato mecánico | √ |
| Con regulación electrónica de temperatura ambiente | - |
| Regulación electrónica de temperatura ambiente más temporizador diario | - |
| Regulación electrónica de temperatura ambiente más temporizador semanal | - |
| Otras opciones de regulación (es posible selección múltiple) | |
| Regulación de temperatura ambiente con detección de presencia | - |
| Regulación de temperatura ambiente con detección de estado de apertura de ventanas | - |
| Con opción de regulación remota | - |
| Con regulación de conexión adaptativa | - |
| Con limitación de tiempo de funcionamiento | - |
| Con sensor de temperatura "Black Bulb", negro | - |
Explicación de estas instrucciones
Estas instrucciones de uso sólo son válidas para los aparatos especificados en el título. No utilice el aparato hasta haber leído atentamente el manual de instrucciones. Si tiene alguna duda sobre la conexión y el funcionamiento del aparato, póngase en contacto con el servicio de atención al cliente.
Advertencias e instrucciones de seguridad
Advertencia de tensión eléctrica
Indica situaciones en las que existe peligro para la vida y la salud de las personas debido a la tensión eléctrica.
Advertencia de superficie caliente
Indica situaciones en las que existe peligro para la vida y la salud de las personas debido a superficies calientes.
Advertencia
Indica una situación peligrosa que puede provocar lesiones graves o la muerte.
PRECAUCIÓN
Indica una situación peligrosa que puede provocar lesiones leves o moderadas.
Nota
Indica una situación que puede provocar daños materiales. Además, aquí encontrará información adicional.
Seguridad
Advertencia
Lea atentamente el manual de instrucciones antes de la puesta en servicio / utilización del aparato y consévelo para futuras consultas.
Lea todos los avisos e instrucciones de seguridad. El incumplimiento de las indicaciones e instrucciones de seguridad puede provocar lesiones graves y/o daños materiales.
Uso previsto
La estufa sólo debe utilizarse en interiores protegidos de la humedad. Este aparato está destinado exclusivamente a la calefacción de viviendas particulares. Sólo es adecuado para habitaciones bien aisladas o para un uso ocasional. Al utilizar el aparato, respete siempre las normas locales de construcción y protección contra incendios, así como los fusibles eléctricos necesarios. Este aparato sólo debe utilizarse según lo especificado para el fin previsto. El fabricante
no se hace responsable de los daños causados por el incumplimiento de las disposiciones de la normativa de aplicación general y de las disposiciones de este manual.
La unidad es adecuada principalmente como calefactor auxiliar y está pensada exclusivamente para su instalación en el suelo.
Ámbitos de aplicación prohibidos
El aparato no es adecuado para uso comercial o industrial.
No instale el aparato en locales con riesgo de explosión o incendio.
El aparato no está destinado al secado de ropa ni al montaje debajo de bancos o en conductos de suelo.
El aparato no debe utilizarse al aire libre.
La unidad no debe utilizarse para montaje en pared o techo.
El aparato no debe colocarse sobre suelo mojado o inundado.
El aparato no debe utilizarse para calentar vehículos.
No coloque ningún objeto (ni ropa) sobre la unidad.
No se pueden calentar habitaciones por debajo de 4m2. Peligro de sobrecalentamiento.
No utilice el aparato cerca de disolventes, gasolina, barnices u otros vapores altamente inflamables, ni en locales donde se almacenen.
El aparato no debe utilizarse en espacios húmedos.
No sumerja nunca el aparato en agua.
La unidad no podrá ser objeto de modificaciones estructurales, adiciones o transformaciones no autorizadas.
Requisitos para el operador
Las personas que utilicen el aparato deben haber leído y comprendido previamente el manual de instrucciones en su totalidad, especialmente el capítulo relativo a la seguridad. Los usuarios deben ser conscientes de los peligros que surgen al utilizar aparatos eléctricos en ambientes húmedos.
Las reparaciones y trabajos no descritos en estas instrucciones sólo pueden ser realizados por personal cualificado. Las reparaciones que requieran abrir la unidad están reservadas exclusivamente al fabricante o a su servicio de atención al cliente.
Símbolos en la unidad
¡Atención a las superficies calientes!
¡Riesgo de quemaduras!
Advertencia: Para evitar que la estufa se sobrecaliente, no la cubra.
Para reducir el riesgo de lesiones, lea el manual de instrucciones.
Los aparatos eléctricos o electrónicos dañados y/o que deban eliminarse deberán entregarse en los puntos de reciclaje previstos a tal efecto.
Marca de conformidad europea
Instrucciones importantes de seguridad
Advertencia
Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y/o conocimientos si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros que conlleva. Los niños no deben jugar con el producto.
La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños sin supervisión.
Los niños menores de 3 años no deben acercarse al producto a menos que estén bajo supervisión constante.
Los niños de entre 3 y 8 años sólo podrán encender o apagar el producto si éste ha sido instalado y colocado de acuerdo con las instrucciones de uso habituales y han sido supervisados y adecuadamente instruidos sobre su uso correcto y seguro y han comprendido los posibles peligros. Los niños de entre 3 y 8 años no deben conectar, ajustar, limpiar ni realizar operaciones de mantenimiento en el producto.
PRECAUCIÓN
Algunas partes del producto pueden calentarse mucho y provocar quemaduras. Debe tenerse especial cuidado cuando haya niños y personas vulnerables.
No deje la unidad desatendida cuando esté en uso.
¡Advertencia de superficie caliente!
Algunas partes del aparato pueden calentarse mucho y provocar quemaduras.
No toque las superficies calientes. Mientras el aparato esté en funcionamiento, sólo debe desplazarse utilizando el asa de transporte suministrada.
Advertencia ¡Peligro de incendio!
Para evitar el sobrecalentamiento, no cubra la unidad.
No utilice ni almacene sustancias explosivas o inflamables (por ejemplo, gasolina, papel o pintura) cerca del producto.
Advertencia de tensión eléctrica
Desenchufe siempre el aparato cuando no lo utilice o para limpiarlo. No tire del cable, ya que podría dañar el aparato. Tenga cuidado de no dañar el aparato o el cable con objetos afilados o de cualquier otra forma. Compruebe que el cable no esté dañado antes de ponerlo en funcionamiento.
No utilice el aparato si el cable de alimentación o el enchufe están dañados. Los cables o enchufes de red dañados deben ser sustituidos por el fabricante, su servicio de atención al cliente o un electricista cualificado.
Advertencia de tensión eléctrica
Proteja las piezas eléctricas contra la humedad. No sumerja nunca las piezas eléctricas en agua u otros líquidos durante la limpieza o el funcionamiento para evitar descargas eléctricas. No sujete nunca el aparato bajo el grifo.
No utilice nunca el aparato en espacios húmedos.
Los mandos no deben ser tocados por personas que estén en contacto con el agua. Asegúrese siempre de que sus manos estén secas antes de tocar los controles de la unidad o el enchufe para la conexión a la red eléctrica.
Deje que la unidad se seque después de limpiarla en húmedo y nunca la haga funcionar cuando esté mojada.
Antes de almacenar, montar, transformar, transportar, limpiar o realizar trabajos de mantenimiento, apague siempre el aparato y desconéctelo de la red eléctrica sacando el enchufe. A continuación, deje que el aparato se enfríe.
Asegúrese de que no entren objetos extraños en las ranuras de ventilación. Corre el riesgo de sufrir una descarga eléctrica, un incendio o daños en la unidad.
No bloquee las ranuras de ventilación con objetos.
Mantenga limpia la unidad. Las causas más comunes de sobrecalentamiento son los depósitos de polvo o
partículas en la unidad. Debe eliminar estos depósitos con regularidad apagando la unidad y aspirando las rejillas de ventilación con una aspiradora.
No utilice el aparato con un conmutador de programas, un temporizador, un sistema de mando a distancia independiente o cualquier otro dispositivo que enci enda el aparato automáticamente, ya que existe riesgo de incendio si el aparato está tapado o mal colocado.
No retire las señales de seguridad, etiquetas o pegati - nas del aparato y manténgalas en condiciones legibles.
No se siente sobre la unidad.
No utilice la unidad si presenta daños visibles debidos a una caída u otras causas.
Nota
Siempre el aparato en posición recta para evitar averías.
Protección contra sobrecalentamiento
El aparato dispone de un termostato de seguridad. En caso de sobrecalentamiento, es decir, si se supera la temperatura de funcionamiento, éste se conecta y se desactiva la calefacción. Busque la causa del sobrecalentamiento y elimínela. Cuando el aparato se ha enfriado lo suficiente, se vuelve a conectar automáticamente.
Si el problema persiste, póngase en contacto con el servicio de atención al cliente.
¡Precaución sobrecalentamiento!
No alimente el aparato a través de un dispositivo de conmutación externo, como un temporizador, ni lo conecte a un circuito que sea encendido y apa gado regularmente por un dispositivo. De lo contrario, el limitador de temperatura de protección podría restablecerse involuntariamente.
Comportamiento en caso de emergencia
- Apague la unidad inmediatamente.
- En caso de emergencia, desconecte el aparato de la red eléctrica. Para ello, desenchufe el cable de alimentación de la toma de corriente sujetándolo por el enchufe.
- Un aparato defectuoso no debe volver a conectarse a la red eléctrica.
Montaje y puesta en marcha
Entrega
Saque la unidad del embalaje y retire completamente todas las piezas del embalaje de la unidad.
Desenrolle completamente el cable de alimentación y asegúrese de que no esté dañado.
Advertencia ¡Peligro de asfixia!
Mantenga las piezas del embalaje fuera del alcance de los niños y deséchelas lo antes posible.
Nota
Haga que el conductor del servicio de paquetería confirme los daños visibles en el embalaje exterior inmediatamente después de la entrega. Si los daños de transporte sólo se detectan durante el desembalaje, deberá notificarlo por escrito al servicio de paquetería en un plazo de 24 horas a partir de la entrega para poder responsabilizarle de los daños.

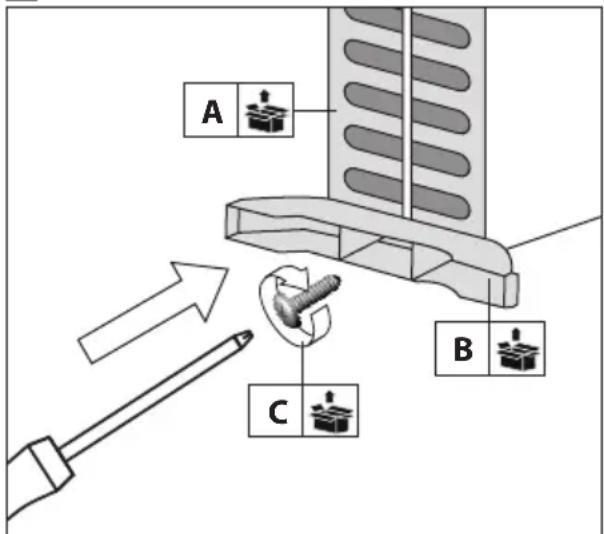

Colocación de los pies
Antes de instalar la unidad, es necesario montar las patas.
Para ello, lo mejor es colocar el aparato de lado y atornillar los dos pies □ al aparato □ con un tornillo □ cada uno.
Advertencia
Existe riesgo de incendio si no se instala correcta -mente.
Cuando instale la unidad, debe tener en cuenta lo siguiente:
Advertencia
El aparato no debe utilizarse en habitaciones pequeñas si en ellas hay personas que no estén bajo supervisión constante y no puedan salir de la habitación de forma independiente.
Coloque la unidad en una posición estable y vertical sobre una superficie nivelada y estable.
No coloque el aparato sobre una superficie combustible.
No coloque la unidad sobre alfombras de pelo profundo.
Advertencia
Debe mantenerse una distancia de seguridad de al menos 1 m entre la entrada y la salida de aire del aparato y todos los materiales combustibles como camas, sofás, textiles y cortinas.
Coloque la unidad de forma que las personas, los animales y las plantas no se encuentren directamente en el chorro de aire.
No utilice nunca el aparato en espacios húmedos.
Asegúrese de que la unidad no entre en contacto con humedad o agua.
Evite las ventanas y puertas abiertas.
El aparato no debe colocarse directamente debajo de una toma de corriente.
No coloque el aparato cerca de una bañera, ducha o piscina.
Coloque el aparato de forma que el enchufe de red sea accesible en todo momento.
Las unidades no deben instalarse en una atmósfera que contenga aceite, azufre o sal.
No instale los aparatos en locales con riesgo de incendio (por ejemplo, leñeras).
No coloque nunca el aparato cerca de un quemador de gas o eléctrico.
El aparato no debe instalarse al aire libre.
Deben respetarse las distancias mínimas. Véase el gráfico siguiente.
- Desenrolle completamente el cable de alimentación.
- Asegúrese de que la tensión del aparato (véase la placa de características) y la tensión de red coinciden.
- Asegúrese de que el aparato esté completamente apagado cuando lo enchufe.
- Conecte la clavija de red únicamente a una toma de corriente con contacto de puesta a tierra, debidamente instalada y provista de fusible.
- Asegúrese de que el cable de alimentación se coloca siempre detrás del aparato, nunca delante.
Advertencia de tensión eléctrica
Advertencia: ¡Peligro de incendio!
Las prolongaciones del cable de alimentación deben seleccionarse teniendo en cuenta la potencia de conexión del aparato, el uso previsto y la longitud del cable. No utilice enchufes múltiples. No conecte otros aparatos potentes al circuito de alimentación.
Asegúrese de que los cables alargadores estén completamente desenrollados o desenrollados.
Compruebe siempre el estado del cable de alimentación antes de utilizar el aparato. Si tiene dudas sobre el estado del cable de alimentación, póngase en contacto con el servicio de atención al cliente.
Coloca el cable de alimentación en un lugar donde nadie pueda tropezar con él.
No tire nunca del aparato por el cable de alimenta - ción, sino utilice el asa suministrada.
Nota
Pueden producirse olores durante el funcionamiento inicial o tras un largo periodo de inactividad.
Operación

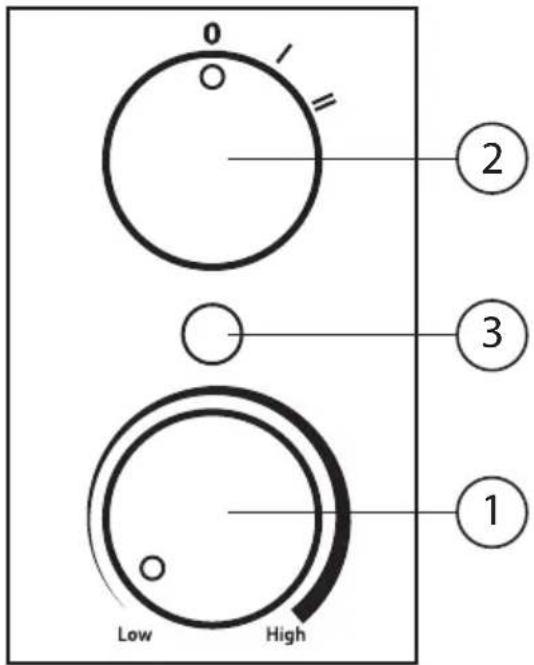

Panel de control
| Position | Calentador de convección GKH 1200 Mica |
| 1 Esfera de control del termostato de ambiente | |
| 2 Mando giratorio etapa de calefacción I+II (0,6/1,2 kW) | |
| 3 Luz de control de funcionamiento | |
Encender la unidad
Si ha configurado la unidad correctamente y la ha preparado para el funcionamiento tal y como se describe en el capítulo Puesta en marcha, ya puede encenderla.
Nivel de calefacción
Utilice el mando giratorio ② para elegir entre los niveles de calefacción 1 y 2.
» Girar el botón a I: nivel de calefacción 1 (0,6 kW)
» Girar el botón a ll: nivel de calefacción 2 (1,2 kW)
Nota
El piloto de control de funcionamiento ③ sólo se enciende cuando el termostato de ambiente está en funcionamiento.
Para ajustar el regulador giratorio continuo ① del termostato ambiente a la temperatura ambiente deseada, proceda de la siguiente manera:
- Ajuste el mando giratorio ① al máximo.
- Deje que el aparato funcione hasta alcanzar la temperatura ambiente deseada.
- Gire lentamente el mando giratorio ① hacia atrás hasta que el aparato se apague.
El aparato regula ahora automáticamente la temperatura ambiente a través del termostato ambiente, desconectándose automáticamente cuando se supera la temperatura ajustada y conectándose de nuevo cuando la temperatura desciende por debajo de ésta. Para ello, debe ajustarse el nivel de calefacción 1 o 2 mediante el interruptor giratorio ^2 .
Nota
La temperatura ambiente deseada debe ser superior a la temperatura ambiente actual.
Apague la unidad
- Gire el dial de control continuo ① del termostato ambiente en el sentido contrario a las agujas del reloj hasta el tope (ajuste de temperatura mínima).
- Gire el mando giratorio ② para el nivel de calefacción hasta 0.
- Desconecte el cable de alimentación de la toma de corriente.
- Deje que el aparato se enfríe completamente.
Solución de problemas
| Problema | Causa Solución | |
| El aparato no tiene alimentación | Compruebe la toma de corriente | |
| Enchufe correctamente la clavija de red | ||
| Compruebe el fusible de la vivienda | ||
| El aparato, el cable de alimentación o el enchufe están defectuosos. | Póngase en contacto con el servicio de atención al cliente o con un especialista | |
| Unidad sin función/no calienta | La temperatura ambiente es superior a la temperatura ajustada en el termostato. | Aumente la temperatura del termostato |
| El termostato de seguridad se ha activado | Apague el aparato y desconecte el enchufe de la red.Elimine la causa del sobrecalentamiento antes de volver a poner en marcha el aparato. | |
| No se ha ajustado | Ajuste el nivel de calefacción | |
| Caudal de aire reducido | La entrada y la salida de aire no están libres | Limpie y respete las distancias mínimas |
Nota
Después de todos los trabajos de localización de averías, mantenimiento y limpieza, espere al menos 5 minutos antes de volver a encender el aparato.
Si el aparato sigue sin funcionar correctamente, póngase en contacto con el servicio de atención al cliente o con un electricista autorizado. En ese caso, compruebe el aparato y, si es necesario, repárelo.
Limpieza y mantenimiento
Advertencia de superficie caliente
Advertencia de tensión eléctrica
Antes de proceder a la limpieza, apague siempre el aparato, desenchúfelo de la red eléctrica y deje que se enfríe.
No sumerja nunca el aparato en agua para limpiarlo, ya que podría provocar una descarga eléctrica o un incendio.
No toque nunca el enchufe con las manos mojadas o húmedas.
Quite el polvo de la unidad con un paño seco.
Se puede utilizar un paño ligeramente humedecido para eliminar las manchas.
Advertencia de tensión eléctrica
Los trabajos en los componentes eléctricos sólo pueden ser realizados por una empresa especializada autorizada.
Las reparaciones y trabajos no descritos en estas instrucciones sólo deben ser realizados por personal cualificado. Utilice únicamente accesorios y piezas de repuesto originales.
Las reparaciones que requieran abrir la unidad están reservadas exclusivamente al fabricante o a su servicio de atención al cliente.
Mantenga siempre limpio el aparato, especialmente las ranuras de ventilación.
Almacenamiento
Advertencia de superficie caliente
Antes de guardarlo, desenchufe siempre el cable de alimentación de la toma de corriente cogiéndolo por el enchufe.
Apaga el aparato y deja que se enfríe antes de guardarlo.
Limpie el aparato (véase el capítulo Limpieza) y guárdelo en su embalaje original.
Guarde el aparato en un lugar bien ventilado y seco, fuera del alcance de los niños.
Almacene la unidad protegida del calor, las heladas, la luz solar directa y el polvo.
Guarde la unidad en posición vertical.
Garantía
El periodo de garantía es de 24 meses para los consumidores y comienza en el momento de la compra del aparato.
La garantía sólo cubre los defectos debidos a fallos de material o de fabricación. Al reclamar un defecto en el sentido de la garantía, deberá adjuntarse el recibo de compra original con la fecha de venta.
Quedan excluidos de la garantía el uso indebido, por ejemplo, la sobrecarga del aparato, el uso de la fuerza, los daños debidos a influencias externas o a cuerpos extraños. También quedan excluidos de la garantía el incumplimiento de las instrucciones de uso y el desgaste normal.
Información importante para el cliente
Tenga en cuenta que una devolución dentro o incluso fuera del periodo de garantía debe hacerse siempre en el embalaje original. Esta medida evita eficazmente daños de transporte innecesarios y su liquidación, a menudo conflictiva. Sólo en la caja original estará su aparato óptimamente protegido y, de este modo, se garantiza una tramitación sin contratiempos.
Servicio
¿Tiene alguna pregunta técnica? ¿Una reclamación? ¿Necesita piezas de repuesto o instrucciones de funcionamiento? En la página web de la empresa Güde GmbH & Co KG (www.guede.com) en el área de servicio le ayudaremos rápidamente y sin burocracia. Ayúdenos a ayudarle. Para poder identificar su aparato en caso de reclamación, necesitamos el número de serie, así como el número de artículo y el año de fabricación. Encontrará todos estos datos en la placa de características.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Eliminación
Advertencia ¡Peligro de asfixia!
Mantenga las piezas del embalaje fuera del alcance de los niños y deséchelas lo antes posible.
El embalaje protege la unidad de posibles daños durante el transporte. Los materiales de embalaje suelen seleccionarse teniendo en cuenta aspectos compatibles con el medio ambiente y la eliminación de residuos, por lo que son reciclables. Devolver el embalaje al ciclo de materiales ahorra materias primas y reduce la cantidad de residuos. Las piezas del embalaje (por ejemplo, láminas, Styrofoam®) pueden ser peligrosas para los niños.
No tire los aparatos eléctricos a la basura doméstica, utilice los puntos de recogida de su municipio. Pregunte a las autoridades locales por la ubicación de los puntos de recogida. Si los aparatos eléctricos se eliminan de forma incontrolada, las sustancias peligrosas pueden llegar a las aguas subterráneas y, por tanto, a la cadena alimentaria durante la meteorización, o la flora y la fauna pueden envenenarse durante años. Si sustituye el electrodoméstico por uno nuevo, el vendedor está obligado legalmente a aceptar el antiguo para su eliminación al menos gratuitamente.
Al desechar la unidad, deben seguirse las normativas pertinentes sobre la eliminación de aceite usado.
Los aparatos estropeados y/o que deban desecharse deberán entregarse en los puntos de reciclaje previstos a tal efecto.
Technische gegevens
Traducción De La Declaración De Conformidad Ce Original
Por la presente declaramos que, debido a su diseño y construcción, los dispositivos descritos a continuación, en los modelos comercializados por nuestra parte, cumplen con los requisitos fundamentales de seguridad y salud de las Directivas CE.
En caso de modificación no autorizada de los dispositivos, esta declaración perderá su validez.
