PBS400 - Filtro de agua Everpure - Manual de uso y guía de instrucciones gratis

Tipo de producto	Filtro de agua
Marca	Everpure
Modelo	PBS400
Uso	Solo agua fría
Rango de temperatura	2 a 38 °C
Presión de servicio	0,7 - 8,6 bar
Caudal de servicio	8,3 L/min
Capacidad total	11 355 L
Dimensiones (L x A x H)	12,7 x 12,7 x 51 cm
Reducción de cloro	≥ 97,6 %
Reducción de partículas (Clase I)	≥ 99,9 %
Filtración de parásitos	Cryptosporidium y Giardia
Normas de certificación	NSF/ANSI 42 y 53
Piezas incluidas	Cabezal de filtro QL3, cartucho filtrante, racores, manguera trenzada, contador Timestrip
Cartuchos compatibles	EF-1500, EF-3000, EF-6000
Herramientas necesarias	Destornillador Phillips, llave ajustable, cinta métrica, lápiz
Instalación	Bajo fregadero, montaje en pared
Mantenimiento	Enjuague de 3 minutos para cartuchos nuevos
Reemplazo de cartucho	Indicado por el contador Timestrip
Garantía	Consulte el sitio web de Everpure

Preguntas frecuentes - PBS400 Everpure

¿Cómo instalar el filtro PBS400?

La instalación se realiza debajo del fregadero. Fije el cabezal del filtro a la pared con los tornillos suministrados, luego conecte la manguera de suministro de agua fría a la entrada del cabezal y el grifo a la salida. Siga los pasos detallados en el manual, utilizando las herramientas requeridas: destornillador Phillips, llave ajustable, cinta métrica y lápiz.

¿Con qué frecuencia debo reemplazar el cartucho?

El cartucho debe reemplazarse cuando el contador Timestrip se vuelva completamente rojo. La capacidad total es de 11 355 L, lo que corresponde aproximadamente a 6 meses de uso para una familia de 4 personas, según su consumo.

¿Cuál es la capacidad del filtro PBS400?

La capacidad total es de 11 355 litros (3000 galones). El caudal de servicio es de 8,3 L/min.

¿Cómo enjuagar el cartucho nuevo?

Después de la instalación, abra el grifo y deje correr el agua durante al menos 3 minutos con la manija de la llave de paso en posición baja para purgar el aire y las partículas de carbón sueltas.

¿Qué hacer si el agua está turbia después de la instalación?

Un agua turbia es normal al principio debido al aire en el filtro y las mangueras. Continúe enjuagando. Si el agua permanece turbia después de una semana, comuníquese con el servicio técnico de Everpure al 800-279-9404.

¿Puedo usar el filtro con agua caliente?

No, el filtro está diseñado para uso en solo agua fría. El rango de temperatura es de 2 a 38 °C.

¿Qué contaminantes reduce el filtro?

El filtro reduce el cloro (≥ 97,6 %), las partículas de clase I (≥ 99,9 %) y los parásitos como Cryptosporidium y Giardia. Está certificado NSF/ANSI 42 y 53.

¿Cómo activar el contador Timestrip?

Presione la burbuja en el contador hasta sentir un cambio de resistencia. Aparecerá una fina línea roja en la ventana blanca, indicando que el Timestrip está activado. Luego, retire la película y pegue el contador en un lugar visible.

¿Qué herramientas son necesarias para la instalación?

Necesitará un destornillador Phillips, una llave ajustable, una cinta métrica y un lápiz de madera.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas de repuesto (cabezal de filtro QL3, cartuchos EF-1500/3000/6000, racores) están disponibles en el sitio web de Everpure o a través de distribuidores autorizados. Consulte el manual para los números de pieza.

MANUAL DE USUARIO PBS400 Everpure

Gracias por comprar un sistema de filtración de agua Everpure por Pentair de categoría comercial para su hogar. Con el sistema Everpure por Pentair usted obtiene directamente de la llave un agua de primera calidad de buen sabor, saludable y en forma conveniente para usted y su familia.

ESPECIFICACIONES DEL PRODUCTO

• Para uso únicamente con agua fría
  • Gama de temperatura: 2-38°C (35-100°F)
• Presión de servicio mín. - máx.: 0.7-8.6 bar (10-125 psi)
  • Caudal de servicio: 8.3 Lpm (2.2 gpm)
  • Capacidad: 11,355 L (3,000 gallons)

HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN

• Destornillador Phillips
• Llave Ajustable
  • Cinta Métrica
  • Lápiz

INSTRUCCIONES BÁSICAS DE INSTALACIÓN

1. Abra el cartón y revise las piezas

Piezas de instalación

Clave Descripción Pieza No
1 QL3 cabezal de filtro EV927082
2a EF-1500 cartucho filtro EV985850
2b EF-3000 cartucho filtro EV985750
2c EF-6000 cartucho filtro EV985550
3 2 arandelas de seguridad EV306204
4 2 tornillos EV306196
5 Codo de 3/8" macho x 3/8" hembra EV310852
6 Conexión, 3/8 pulg. NPT x 3/8 pulg.comp		EV315121
7 cinta de fontanero EV312119
8	Medidor de filtro Everpure	EV314160
9 Conexión, 3/8 pulg. NPT x 3/8 pulg.comp		EV315229

2. Compruebe el sitio de montaje debajo del fregadero

Mida 51 cm desde la base del armario y marque el sitio de montaje de la parte superior del cabezal del filtro. Asegúrese de que haya suficiente espacio encima del cabezal para abrir y cerrar la válvula de cierre incorporada y para evitar que la tubería de agua se doble. También, asegúrese de que el sitio que escogió sea fácilmente accesible para cambiar los cartuchos filtro en el futuro.

DIMENSIONES	Ancho	Altura de montaje	Profundidad
PBS-400	12.7 cm	51 cm	12.7 cm

INSTALACIÓN CONTINUADO

3. Cómo instalar conexiones de unión

NOTA: Se incluyen dos conexiones de unión y una manguera trenzada para permitir la instalación en una línea de suministro de agua fría de 3/8". Se incluye un codo de plástico de 90 grados para impedir que la manguera de suministro se retuerza.

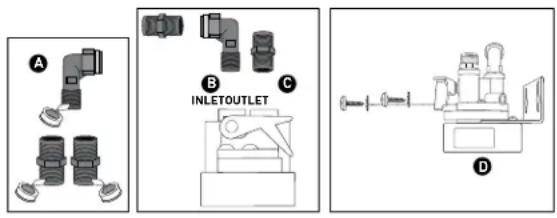

A. Aplique cinta de teflón a las roscas de 3/8" NPT en las uniones y el codo. Envuelva la cinta en la dirección de las roscas para garantizar un ajuste hermético y evitar las fugas pequeñas.
B. Atornille el codo en el puerto de entrada de la cabeza del filtro.
C. Instale las uniones de unión en la cabeza del filtro y el codo.
D. Monte firmemente la cabeza del filtro en la pared del armario usando los tornillos y las arandelas de montaje incluidos.

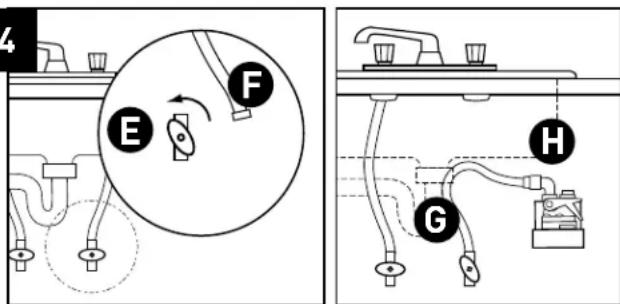

E. Localice y cierre la llave de paso de agua fría ubicada debajo del fregadero. Abra la llave de la línea de agua fría para liberar la presión del agua.
F. Desatornille y desconecte la tubería trenzada de la línea de suministro de agua fría.
G. Una un extremo de la tubería trenzada incluida a la parte superior de la línea de suministro de agua fría.
H. Una el otro extremo de la tubería trenzada a la conexión de entrada de la cabeza del filtro.

1. Ubique y cierre la válvula de cierre de agua fría debajo del fregadero. Abra la llave de agua fría del grifo para descargar la presión del agua.
   J. Destornille y desconecte el tubo trenzado en la parte superior de la válvula de cierre de agua fría.
   K. Fije un extremo del tubo trenzado nuevo a la parte superior de la válvula de cierre de agua fría.
   L. Fije el otro extremo del nuevo tubo trenzado al lado de entrada del cabezal del filtro (adaptadores de unión y de codo).

5. Conecte el agua filtrada a la línea de agua fría del grifo

M. Fije el extremo abierto del tubo trenzado existente al adaptador de unión en el lado de salida (derecho) del nuevo cabezal del filtro. Apriete a mano para evitar dañar los adaptadores

6. Instale el cartucho filtrante y deje correr el agua.

3

4

INSTRUCCIONES BÁSICAS DE INSTALACIÓN CONTINUADO

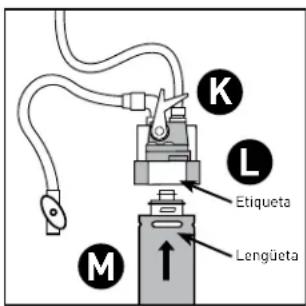

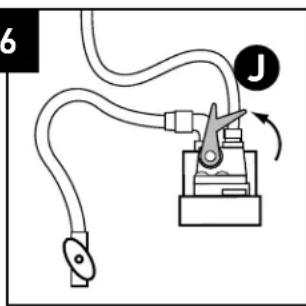

N. Levante la manilla de la válvula de cierre (válvula de control) en el cabezal.
0. Sujete firmemente el cabezal con una mano.
P. Alinee la lengüeta del cartucho con la etiqueta del cabezal del filtro.
Q. Introduzca el cartucho filtrante — empuje hacia arriba.
R. Gírelo hacia la derecha, aproximadamente un 1/4 de vuelta hasta que tope.
S. Abra la válvula de agua fría y compruebe que no haya pérdidas hasta el adaptador del codo de entrada.
T. Abra el grifo de agua (no se muestra).
U. Baje la manilla de la válvula de control para descargar el agua hacia el fregadero.

NOTA: Deje correr agua por el cartucho filtrante nuevo por lo menos durante 3 minutos para quitar el aire y toda partícula suelta de carbono. Al principio, el agua filtrada pudiera aparecer turbia debido al aire atrapado en el filtro y la tubería. Si el agua continúa opaca por más de una semana, póngase en contacto con el departamento de Servicios Técnicos para que le ayuden: [phone].

V. Active el temporizador del filtro presionando la burbuja hasta que sienta un cambio en la resistencia cuando se bote el temporizador. En unos pocos segundos aparecerá una línea ROJA delgada en la ventana blanca para mostrar que ya se activó el Timestrip®. Desprenda el protector y adhiéralo al sitio donde lo requiera. Cuando la ventana blanca esté completamente llena de ROJO, será momento de reemplazar su producto.

6

Este sistema ha sido probado según la norma NSF/ANSI 42 y 53 para la reducción de las substancias indicadas a continuación. Se redujo la concentración de las substancias indicadas en el agua de entrada al sistema a una concentración inferior o igual al límite permitido para el agua de salida del sistema, según lo especifican las normas 42 y 53 de NSF/ANSI.

Sustancia

Concentración de flujo de entrada

Concentración máxima permitida en el agua

Requisitos de reducción

Reducción mínima

Reducción media

Norma No 42—Efectos estéticos

Chloro 2.0 mg/L ± 10% ≥ 50% >97.6%

partículas
de clase I	por lo menos
partículas	10.000	≥slant 85% >99.9%
0.5 to <1	partículas/ml
μm

Norma No 53—Efectos sobre la salud
Quiste* Minima 50,000/L 99.95% 99.99% >99.99%
Plomo 8.5 0.15 mg/L ± 10% 0.010 mg/L 94.1% >98.5%
Plomo 6.5 0.15 mg/L ± 10% 0.010 mg/L 98.9% >99.7%
*Certificado con la norma 53 de NSF/ANSI para reducir quistes como los de Cryptosporidium y Giardia por medios mecánicos.

NOTA: Esta instalación debe cumplir con todas las leyes y reglamentos locales y estatales.

NOTA: Presión máxima de servicio: 8,6 bar.

NOTA: No lo utilice con agua que sea microbiológicamente peligrosa o de calidad desconocida sin usar una desinfección adecuada, antes o después del sistema. Los sistemas certificados para la reducción de quistes pueden usarse en aguas desinfectadas que pudieran contener quistes filtrables.

NOTA: Las pruebas se realizaron en condiciones normales de laboratorio, el rendimiento real pudiera variar.

NOTA: Este sistema de agua potable debe mantenerse de acuerdo a las indicaciones del fabricante, incluyendo el reemplazo de los cartuchos filtrantes.

NOTA: El medio de adsorción agotado no se regenerará y usará. Si el medio de adsorción es afectado por el cloro, el agua prefiltrada se tratará para eliminar el cloro.

ADVERTENCIA SEGÚN PROPUESTA 65 DE CALIFORNIA:

ADVERTENCIA - Este producto contiene químicos que el Estado de California sabe que causan cáncer o defectos de nacimiento u otro daño reproductivo.

EPA Est. No. 002623-IL-002

Sistema aprobado y certificado por NSF International contra las normas 42 y 53 de NSF/ANSI para la reducción de las reclamaciones especificadas en la hoja de datos de desempeño.
