Tipo de producto	Filtro de agua bajo lavabo
Marca	Everpure (Pentair)
Modelo	EF1500
Número de pieza del cartucho	EV985850
Capacidad de filtración	5 600 litros (1 500 galones)
Caudal	8,3 L/min (2,2 gal/min)
Presión de servicio	0,7 - 8,6 bar (10 - 125 psi)
Temperatura de uso	2 a 38 °C (35 a 100 °F)
Dimensiones (L x A x P)	12,7 cm x 38,1 cm x 12,7 cm
Altura de montaje requerida	38,1 cm (15 pulgadas)
Material del filtro	Carbón activado y medio filtrante
Reducción de cloro	97,2 % (NSF/ANSI 42)
Reducción de quistes	99,99 % (NSF/ANSI 53)
Reducción de plomo	Hasta 99,3 % según pH
Certificaciones	NSF/ANSI 42, 53, CSA B483.1
Uso	Agua fría únicamente
Instalación	Bajo lavabo, vertical, cartucho hacia abajo
Reemplazo del cartucho	Al menos una vez al año o 5 600 L
Herramientas necesarias	Destornillador Phillips, llave ajustable, cinta métrica, lápiz
Garantía	Garantía estándar Everpure incluida

Preguntas frecuentes - EF1500 Everpure

¿Cómo instalar el filtro Everpure EF1500 bajo el lavabo?

La instalación requiere un destornillador Phillips, una llave ajustable, una cinta métrica y un lápiz. Siga los pasos: 1) Fije la cabeza del filtro a la pared a 38 cm del suelo. 2) Conecte la entrada de agua fría al lado izquierdo de la cabeza utilizando los conectores de unión. 3) Conecte la tubería existente al lado derecho. 4) Inserte el cartucho empujando hacia arriba y gire 1/4 de vuelta. 5) Abra el agua y verifique si hay fugas. Enjuague durante 3 minutos antes de usar.

¿Cuál es la vida útil de un cartucho EF1500?

El cartucho debe reemplazarse después de 5 600 litros (1 500 galones) o al menos una vez al año, lo que ocurra primero. Un contador Timestrip® integrado se vuelve rojo para indicar que es hora de cambiar el cartucho.

¿Qué contaminantes reduce el filtro EF1500?

Reduce el cloro (sabor y olor), quistes como Cryptosporidium y Giardia (99,99%) y plomo (hasta 99,3%). También mejora la claridad del agua al reducir las partículas finas.

¿Cómo enjuagar el cartucho nuevo?

Después de la instalación, abra el grifo a máxima potencia durante al menos 3 minutos para eliminar el aire y las partículas de carbón sueltas. El agua puede parecer lechosa al principio debido al aire, pero debería aclararse.

¿Qué presión de agua se requiere para el funcionamiento?

La presión del agua debe estar entre 0,7 y 8,6 bar (10 a 125 psi). Una presión demasiado baja o alta puede afectar el rendimiento.

¿Puedo instalar el filtro en agua caliente?

No, el filtro está diseñado para agua fría únicamente (2 a 38 °C). El agua caliente podría dañar el medio filtrante y anular la garantía.

¿Cómo activar el contador Timestrip®?

Presione la burbuja del contador hasta sentir un clic. Aparece una fina línea roja en la ventana blanca. Retire la película protectora y pegue el contador en un lugar visible. Cuando la ventana esté completamente roja, reemplace el cartucho.

¿Qué hacer si el agua permanece lechosa después de una semana?

Si el agua permanece lechosa después de una semana de uso, comuníquese con el servicio técnico de Everpure al [phone]. Esto puede indicar un problema de aire atrapado o un defecto del filtro.

¿El filtro EF1500 está certificado?

Sí, está certificado por NSF International según las normas NSF/ANSI 42 y 53, así como CSA B483.1 para la reducción de cloro, quistes y plomo.

¿Dónde encontrar repuestos para el EF1500?

Los cartuchos de repuesto (ref. EV985850) y otras piezas (cabeza del filtro, conectores, etc.) están disponibles a través de distribuidores autorizados de Everpure. También puede comunicarse con su distribuidor local.

MANUAL DE USUARIO EF1500 Everpure

Gracias por comprar un sistema de filtración de agua Everpure por Pentair de categoría comercial para su hogar. Con el sistema Everpure por Pentair usted obtiene directamente de la llave un agua de primera calidad de buen sabor, saludable y en forma conveniente para usted y su familia.

ESPECIFICACIONES DEL PRODUCTO

• Para uso únicamente con agua fría
  • Gama de temperatura: 2-38°C
• Presión de servicio mín. - máx.: 0.7-8.6 bar

EF-6000 6.32 lpm	22,712 liters, 0 por lo menos una vez al año
EF-3000 8.3 lpm	11,200 liters, 0 por lo menos una vez al año
EF-1500 8.3 lpm	5,600 liters,0 por lo menos una vez al año

Consulte la hoja de datos de desempeño para obtener más información acerca del desempeño y las especificaciones.

HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN

• Destornillador Phillips
• Cinta Métrica
• Llave Ajustable - Lápiz

INSTRUCCIONES BÁSICAS DE INSTALACIÓN

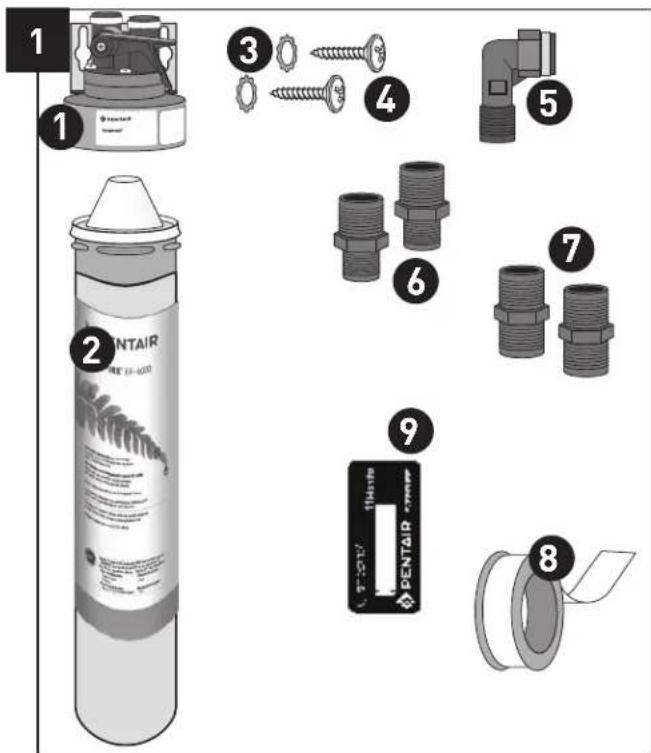

1. Abra el cartón y revise las piezas

Piezas de instalación

Clave Descripción Pieza No

1 QL3 cabezal de filtro EV927082
2a EF-1500 cartucho filtro EV985850
2b EF-3000 cartucho filtro EV985750
2c EF-6000 cartucho filtro EV985550
3 2 arandelas de seguridad EV306204
4 2 tornillos EV306196
5	Codo de 3/8" macho x 3/8" hembra	EV310852
6	(2) uniones de 3/8" x 1/2" EV312251
7	(2) uniones de 3/8" x 3/8" EV312250
8	cinta de fontanero	EV312119
9	Medidor de filtro Everpure	EV314160

• Para adquirir componentes reemplazables, comuniquese con su distribuidor local.

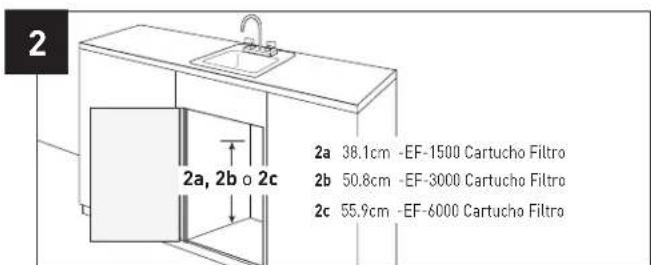

2. Compruebe el sitio de montaje debajo del fregadero

Mida 22", 20" o 15" (según el cartucho; consulte las dimensiones a continuación) a partir de la base del gabinete, y marque el lugar de instalación para la parte superior de la cabeza del filtro. Asegúrese de que haya suficiente espacio encima del cabezal para abrir y cerrar la válvula de cierre incorporada y para evitar que la tubería de agua se doble. También, asegúrese de que el sitio que escogió sea fácilmente accesible para cambiar los cartuchos en el futuro.

DIMENSIONES	Ancho	Altura de montaje	Profundidad
EF-1500	12.7 cm 38.1 cm	12.7 cm
EF-3000	12.7 cm 50.8 cm	12.7 cm
EF-6000	12.7 cm 55.9 cm	12.7 cm

NOTA: El cabezal y el cartucho deben montarse en posición vertical, con el cartucho colgando hacia abajo.

AVISOS ESPECIALES

• No lo utilice con agua que no sea microbiológicamente segura o tenga calidad desconocida sin una desinfección adecuada antes o después del sistema. Los sistemas certificados para reducción de quistes se pueden utilizar en agua desinfectada que podría contener quistes filtrables.
• Verifique el cumplimiento con las leyes y reglamentos estatales y locales.
• El término "bacteriostático" indica que el sistema limita el paso o crecimiento de bacterias que posiblemente ya existen en el agua entrante. Esto no significa que el agua que sale del sistema es más segura para tomarse que el agua que entra a él.
• El medio de adsorción agotado no se regenerará y usará.
• Si el medio de adsorción es afectado por el cloro, el suministro de agua se deberá tratar para eliminar el cloro antes de ingresar al filtro.

ADVERTENCIA SEGÚN PROPUESTA 65 DE CALIFORNIA:

ADVERTENCIA

Este producto contiene químicos que el Estado de California sabe que causan cáncer o defectos de nacimiento u otrodaño reproductivo.

EF-1500, EF-3000 y EF-6000 está probado y certificado por NSF International bajo las normas CSA B483.1 y NSF/ANSI 42 y 53 en cuanto a las afirmaciones especificadas en la Hoja de datos sobre rendimiento.

INSTRUCCIONES BÁSICAS DE

INSTALACIÓN CONTINUADO

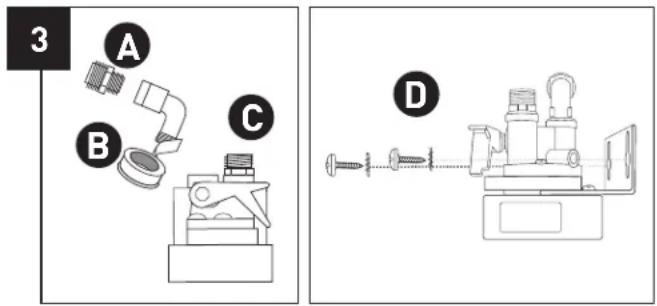

3. Monte el cabezal del filtro debajo del fregadero

NOTA: Se incluyen dos juegos de uniones para conectar a las conexiones del cabezal de 3/8 de pulgada. Si el tubo trenzado existente tiene conexiones de 1/2 pulgada, use las uniones de 1/2 pulgada x 3/8 de pulgada en vez de las uniones de 3/8 de pulgada x 3/8 de pulgada. Usted tendrá 2 adaptadores extra con cada instalación. Las instrucciones a continuación son para una instalación típica que usa tubos de abastecimiento de 1/2 pulgada.

A. Aplique cinta de fontanero a las roscas pequeñas de uno de los adaptadores de unión y atorníllelo al extremo abierto del codo. Enrolle la cinta en el sentido de las roscas para asegurar un ajuste firme y evitar las pérdidas pequeñas.
B. Aplique cinta de fontanero a las roscas del adaptador del codo y atorníllelo al lado (izquierdo) de entrada del cabezal del filtro. Sólo apriete a mano.
C. Aplique cinta de fontanero a las roscas pequeñas del segundo adaptador de unión y atorníllelo de la misma manera al lado derecho del cabezal del filtro.
D. Monte firmemente el cabezal del filtro a la pared de armarios usando los tornillos de montaje y las arandelas incluidas.

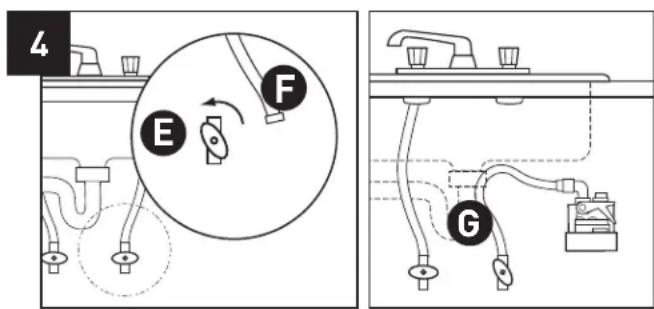

4. Conecte el abastecimiento de agua de entrada

E. Ubique y cierre la válvula de cierre de agua fría debajo del fregadero. Abra la llave de agua fría del grifo para descargar la presión del agua.
F. Destornille y desconecte el tubo trenzado en la parte superior de la válvula de cierre de agua fría.
G. Fije un extremo del tubo trenzado nuevo a la parte superior de la válvula de cierre de agua fría.
H. Fije el otro extremo del nuevo tubo trenzado al lado de entrada del cabezal del filtro (adaptadores de unión y de codo).

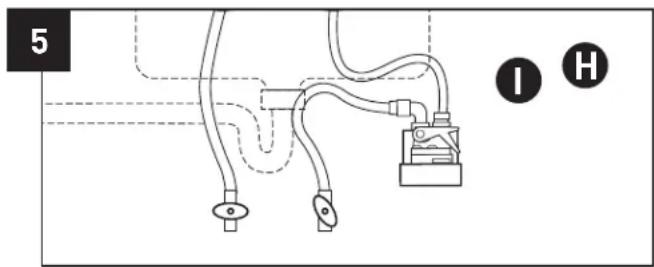

5. Conecte el agua filtrada a la línea de agua fría del grifo

I. Fije el extremo abierto del tubo trenzado existente al adaptador de unión en el lado de salida (derecho) del nuevo cabezal del filtro. Apriete a mano para evitar dañar los adaptadores

INSTRUCCIONES BÁSICAS DE INSTALACIÓN CONTINUADO

6. Instale el cartucho filtrante y deje correr el agua.

J. Levante la manilla de la válvula de cierre (válvula de control) en el cabezal.

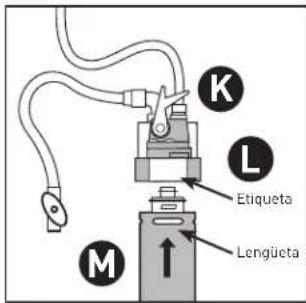

K. Sujete firmemente el cabezal con una mano.
L. Alinee la lengüeta del cartucho con la etiqueta del cabezal del filtro.
M. Introduzca el cartucho filtrante — empuje hacia arriba.
N. Gírelo hacia la derecha, aproximadamente un 1/4 de vuelta hasta que tope.
O. Abra la válvula de agua fría y compruebe que no haya pérdidas hasta el adaptador del codo de entrada.
P. Abra el grifo de agua (no se muestra).
Q. Baje la manilla de la válvula de control para descargar el agua hacia el fregadero.

NOTA: Deje correr agua por el cartucho filtrante nuevo por lo menos durante 3 minutos para quitar el aire y toda partícula suelta de carbono. Al principio, el agua filtrada pudiera aparecer turbia debido al aire atrapado en el filtro y la tubería. Si el agua continúa opaca por más de una semana, póngase en contacto con el departamento de Servicios Técnicos para que le ayuden: [phone].

R. Active el temporizador del filtro presionando la burbuja hasta que sienta un cambio en la resistencia cuando se bote el temporizador. En unos pocos segundos aparecerá una línea ROJA delgada en la ventana blanca para mostrar que ya se activó el Timestrip®. Desprenda el protector y adhiéralo al sitio donde lo requiera. Cuando la ventana blanca esté completamente llena de ROJO, será momento de reemplazar su producto.

6

Cartucho EF-1500 - Pieza N.º EV985850

AVISO IMPORTANTE: Lea esta Hoja de información sobre rendimiento y compare las capacidades de esta unidad con sus necesidades reales de tratamiento de agua. Se recomienda que antes de adquirir una unidad de tratamiento de agua, haga analizar su agua para determinar sus necesidades reales de tratamiento del agua.

CARACTERÍSTICAS

• Limpia adecuadamente el agua tratada y la convierte en agua de calidad superior para beber o cocinar.
• Reduce el gusto y el olor del cloro.
• Con certificado de la Norma 53 de NSF/ANSI para reducir los quistes como Cryptosporidium y Giardia por medios mecánicos
• Reduce los sabores y olores frecuentes a tierra, moho y pescado.

DESEMPEÑO DE LA AFIRMACIÓN SOBRE SALUD CERTIFICADO POR NSF/ANSI\*

Este sistema ha sido analizado de acuerdo con las Normas NSF/ANSI 42 y 53 en cuanto a la reducción de las sustancias enumeradas a continuación. La concentración de las sustancias indicadas en el agua que entra al sistema se redujo a una concentración menor o igual a los límites permitidos para el agua que sale del sistema, como lo especifican las Normas NSF/ANSI 42 y 53.

Sustancia	Concentración de contaminantes en el agua prefiltrada	Concentración máx. permitida de productos en el agua	Necesidad de reducción	Reducción mínima	Reducción promedio
Estándar 42, efectas estéticos
Clerc 2.0 mg/L ± 10% ≥ 50% 97.2%
Partículas clase 10.5 a <1 μm	al menos 10,000 partículas/ml		≥ 85% 99.9%

Estándar 53, efectos estéticos
Quistes Minima 50,000/L 99.95% 99.99%
99.99%
Plomo 0.5 0.15 mg/L ± 10% 0.010 mg/L 98.1% 98.6%
Plome 6.5 0.15 mg/L ± 10% 0.010 mg/L 99.3% 99.3%
^* Analizado en un caudal de servicio - 2,2 gpm, presión - 60 ps/g, pH - 7.5 ±0.5, temp. - 20° ± 2.5°C

• Capacidad: 1500 galones (5,600 litros)
- Requisito de presión: 10-125 psi (0.7 - 8.6 bar), sin choque
• Temperatura: 35-100°F (2°-38°C)
• Caudal: 2,2 gpm (8,3 lpm)

REQUISITOS GENERALES DE INSTALACIÓN, FUNCIONAMIENTO Y MANTENIMIENTO

• Espacio requerido: 5" W x 15" H x 5" D (13 x 38 x 13 cm) incluyendo 2-1/2 pulgadas de espacio libre debajo de la unidad para el cambio de cartucho.
• Instale verticalmente con el cartucho suspendido hacia abajo.
• Use el largo mínimo posible de tubería.
• Lave el nuevo cartucho a caudal pleno durante tres minutos para purgar el aire.
• Reemplace los cartuchos cuando alcancen su capacidad, o cuando el flujo baje demasiado, pero al menos cada año.

AVISOS ESPECIALES

• Las instrucciones de instalación, la disponibilidad de piezas y servicio, y la garantía estándar se incluyen con el producto cuando se envía.
• Este sistema de agua potable se debe mantener según las instrucciones del fabricante, incluyendo el reemplazo de los cartuchos de filtro.
• No se debe utilizar con agua microbiológicamente insegura o de calidad desconocida sin la desinfección adecuada previa o posterior al paso por el sistema. Los sistemas certificados para la reducción de quistes pueden usarse en aguas desinfectadas que pudieran contener quistes filtrables.
• Todas las sustancias contaminantes que este sistema de tratamiento de agua elimina o reduce, no están necesariamente presentes en el agua que usted consume.
• Verifique el cumplimiento con las leyes y normas estatales y locales aplicables.
• Pruebas ejecutadas en condiciones estándar de laboratorio. El rendimiento real puede variar.
• El medio de adsorción agotado no se regenerará y usará.
• Si el medio de adsorción es afectado por el cloro, el suministro de agua se deberá tratar para eliminar el cloro antes de ingresar al filtro.

EPA Est. 002623-IL-002

El EF-1500 está probado y certificado por NSF International bajo las normas CSA B483.1 y NSF/ANSI 42 y 53 en cuanto a las afirmaciones especificadas en la Hoja de datos sobre rendimiento.

Cartucho EF-3000 - Pieza N.º EV985750 (paquete de 1)

AVISO IMPORTANTE: Lea esta Hoja de información sobre rendimiento y compare las capacidades de esta unidad con sus necesidades reales de tratamiento de agua. Se recomienda que antes de adquirir una unidad de tratamiento de agua, haga analizar su agua para determinar sus necesidades reales de tratamiento del agua.

CARACTERÍSTICAS

• Limpia adecuadamente el agua tratada y la convierte en agua de calidad superior para beber o cocinar.
• Reduce el gusto y el olor del cloro.
• Con certificado de la Norma 53 de NSF/ANSI para reducir los quistes como Cryptosporidium y Giardía por medios mecánicos.
• Reduce los sabores y olores frecuentes a tierra, moho y pescado.
• Reduce el plomo

DESEMPEÑO DE LA AFIRMACIÓN SOBRE SALUD CERTIFICADO POR NSF/ANSI\*

Este sistema ha sido analizado de acuerdo con las Normas NSF/ANSI 42 y 53 en cuanto a la reducción de las sustancias enumeradas a continuación. La concentración de las sustancias indicadas en el agua que entra al sistema se redujo a una concentración menor o igual a los límites permitidos para el agua que sale del sistema, como lo especifican las Normas NSF/ANSI 42 y 53.

Sustancia	Concentración de contaminantes en el agua prefiltrada	Concentración máx. permitida de productos en el agua	Necesidad de reducción	Reducción mínima	Reducción promedio
Estándar 42, efectos estéticos
Cloro 2.0 mg/L ± 18% ≥ 50% 99.0%
Partículas clase 10.5 a <1 μm	al monos 10,000 partículas/ml		≥ 85% 96.3%

Estándar 53, efectos estéticos
Quistes Minimo 50,000/L 99.95%, 99.99%
Plomo 6.5 0.15 mg/L + 10% 0.010 mg/L 93.2% 98.5%
Plomo 8.5 0.15 mg/L ± 10% 0.010 mg/L 99.9% 99.9%
*Analizado en un caudal de servicio = 2.2 gpm, presión = 60 psig, pH = 7.5 ± 0.5, temp. = 20° = 2.5°C

• Capacidad: 3000 galones (11,200 litros)
- Requisito de presión: 10-125 psi (0.7 - 8.6 bar), sin choque
• Temperatura: 35-100°F (2°-38°C)
• Caudal: 2,2 gpm (8,3 lpm)

REQUISITOS GENERALES DE INSTALACIÓN, FUNCIONAMIENTO Y MANTENIMIENTO

• Espacio requerido: 5" W x 20" H x 5" D (13 x 51 x 13 cm) incluyendo 2-1/2 pulgadas de espacio libre debajo de la unidad para el cambio de cartucho.
• Instale verticalmente con el cartucho suspendido hacia abajo.
• Use el largo mínimo posible de tubería.
• Lave el nuevo cartucho a caudal pleno durante tres minutos para purgar el aire.
• Reemplace los cartuchos cuando alcancen su capacidad, o cuando el flujo baje demasiado, pero al menos cada año.

AVISOS ESPECIALES

• Las instrucciones de instalación, la disponibilidad de piezas y servicio, y la garantía estándar se incluyen con el producto cuando se envía.
• Este sistema de agua potable se debe mantener según las instrucciones del fabricante, incluyendo el reemplazo de los cartuchos de filtro.
• No se debe utilizar con agua microbiológicamente insegura o de calidad desconocida sin la desinfección adecuada previa o posterior al paso por el sistema. Los sistemas certificados para la reducción de quistes pueden usarse en aguas que pudieran contener quistes filtrables.
• Todas las sustancias contaminantes que este sistema de tratamiento de agua elimina o reduce, no están necesariamente presentes en el agua que usted consume.
• Verifique el cumplimiento con las leyes y normas estatales y locales aplicables.
• Pruebas ejecutadas en condiciones estándar de laboratorio. El rendimiento real puede variar.
• El medio de adsorción agotado no se regenerará y usará.
• Si el medio de adsorción es afectado por el cloro, el suministro de agua se deberá tratar para eliminar el cloro antes de ingresar al filtro.

EPA Est. 002623-IL-002

El EF-3000 está probado y certificado por NSF International bajo las normas CSA B483.1 y NSF/ANSI 42 y 53 en cuanto a las afirmaciones especificadas en la Hoja de datos sobre rendimiento.

EV314273-S REV D JA18

EVERPURE

Cartucho EF-6000 - Pieza N.º EV985550, EV985556 (paquete de 6)

AVISO IMPORTANTE: Lea esta Hoja de información sobre rendimiento y compare las capacidades de esta unidad con sus necesidades reales de tratamiento de agua. Se recomienda que antes de adquirir una unidad de tratamiento de agua, haga analizar su agua para determinar sus necesidades reales de tratamiento del agua.

CARACTERÍSTICAS

• Limpia adecuadamente el agua tratada y la convierte en agua de calidad superior para beber o cocinar.
• Reduce el gusto y el olor del cloro.
• Con certificado de la Norma 53 de NSF/ANSI para reducir los quistes como Cryptosporidium y Giardia por medios mecánicos
• Reduce los sabores y olores frecuentes a tierra, moho y pescado.

DESEMPEÑO DE LA AFIRMACIÓN SOBRE SALUD CERTIFICADO POR NSF/ANSI\*

Este sistema ha sido analizado de acuerdo con las Normas NSF/ANSI 42 y 53 en cuanto a la reducción de las sustancias enumeradas a continuación. La concentración de las sustancias indicadas en el agua que entra al sistema se redujo a una concentración menor o igual a los límites permitidos para el agua que sale del sistema, como lo especifican las Normas NSF/ANSI 42 y 53.

Sustancia	Concentración de contaminantes en el agua prefetrada	Concentración max. permitida de productos en el agua	Necesidad de reducción	Reducción mínima	Reducción promedio
Estándar 42, efectas estéticos
Clara 2.0 mg/L + 13% ≥50% ≥7.4%
Partículas clase I 0.5 a <1 μm	al menos 10,000 partículas/ml		≥85% ≥9.9%

Estándar 53, electos estélicos
Quistes Minima 50,000/L 99.95% 99.99%
97.97%
Plomo 8.5 0.15 mg/L ± 10% 0.010 mg/L 98% 98.9%
Plomo 6.5 0.15 mg/L ± 10% 0.010 mg/L 99.3% 99.3%
*Analizado en un caudal de servicio = 1,67 gpm, presión = 60 psig, pH = 7.5 ± 0,5, temp. = 20° ± 2.5°C

REQUISITOS GENERALES DE INSTALACIÓN, FUNCIONAMIENTO Y MANTENIMIENTO

• Espacio requerido: 5" W x 22" H x 5" D (13 x 56 x 13 cm) incluyendo 2-1/2 pulgadas de espacio libre debajo de la unidad para el cambio de cartucho.
• Instale verticalmente con el cartucho suspendido hacia abajo.
• Use el largo mínimo posible de tubería.
• Lave el nuevo cartucho a caudal pleno durante tres minutos para purgar el aire.
• Reemplace los cartuchos cuando alcancen su capacidad, o cuando el flujo baja demasiado, pero al menos cada año.

AVISOS ESPECIALES

• Las instrucciones de instalación, la disponibilidad de piezas y servicio, y la garantía estándar se incluyen con el producto cuando se envía.
• Este sistema de agua potable se debe mantener según las instrucciones del fabricante, incluyendo el reemplazo de los cartuchos de filtro.
• No se debe utilizar con agua microbiológicamente insegura o de calidad desconocida sin la desinfección adecuada previa o posterior al paso por el sistema. Los sistemas certificados para la reducción de quistes pueden usarse en aguas desinfectadas que pudieran contener quistes filtrables.
• Todas las sustancias contaminantes que este sistema de tratamiento de agua elimina o reduce, no están necesariamente presentes en el agua que usted consume.
• Verifique el cumplimiento con las leyes y normas estatales y locales aplicables.
• Pruebas ejecutadas en condiciones estándar de laboratorio. El rendimiento real puede variar.
• El medio de adsorción agotado no se regenerará y usará.
• Si el medio de adsorción es afectado por el cloro, el suministro de agua se deberá tratar para eliminar el cloro antes de ingresar al filtro.

EPA Est. 002623-IL-002

El EF-6000 está probado y certificado por NSF International bajo las normas CSA B483.1 y NSF/ANSI 42 y 53 en cuanto a las afirmaciones especificadas en la Hoja de datos sobre rendimiento.
