MANUAL DE USUARIO CP 110105 Orbegozo

Avenida de Santiago, 86

30007 Murcia España

E-mail: [e-mail]

Made in P.R.C.

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.

Escanee este código QR para acceder a más información acerca de su ventilador, incluidos detalles sobre su instalación o acceda a www.orbegozo.com y busque el modelo en la página web.

INDICACIONES DE SEGURIDAD

Estimado Cliente: Si sigue las recomendaciones incluidas en este manual de instrucciones, el electrodoméstico le ofrecerá un alto rendimiento constante y funcionará correctamente durante muchos años.

Antes de la puesta en servicio de este aparato lea detenidamente el manual de instrucciones y guarde este bien incluida la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

GENERALES

1. Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

2. Se deberá supervisar a los niños para asegurarse de que no juegan con este aparato.

3. Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.

4. PRECAUCIÓN: Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.

5. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, el servicio técnico o cualquier otro profesional cualificado.

6. No desconecte nunca tirando del cable.

7. No lo ponga en funcionamiento si el cable o el enchufe están dañados o si observa que el aparato no funciona correctamente.

8. No manipule el aparato con las manos mojadas.

9. No sumergir el aparato en agua o cualquier otro líquido.
10. Antes de su limpieza observe que el aparato está desconectado.
11. El aparato debe instalarse de acuerdo con la reglamentación nacional para instalaciones eléctricas.
12. Este aparato es sólo para uso doméstico.
13. En caso de necesitar una copia del manual de instrucciones, puede encontrarla en www.orbegozo.com.
14. ADVERTENCIA: En caso de mala utilización, existe riesgo de posibles heridas.

Otras precauciones específicas

1. Los medios de desconexión que deben ser incorporados a la instalación fija, para su desconexión omnipolar de la red de alimentación, deben presentar una separación de contactos de como mínimo de 3 mm en todos los polos.
2. Asegure que el lugar de instalación deje libre la rotación de la hélice del ventilador. La hélice debe estar como mínimo a 2.30 m. por encima del suelo una vez instalado.

3. Si va a instalar más de un ventilador asegúrese de no mezclar las palas de las hélices de distintos ventiladores, aunque sean del mismo modelo.

4. Antes de empezar a manipular la red eléctrica, quite los fusibles o desconecte el interruptor principal del suministro eléctrico.

5. Después de instalar el ventilador, asegúrese de que todas las fijaciones estén correctas para evitar la caída del ventilador.

6. El ventilador debe estar apagado y parado antes de cambiar la dirección de la rotación.

7. Compruebe que el punto de fijación del aparato sea capaz de soportar el peso del ventilador en movimiento (mínimo 50Kg).

Cazoleta	Tubo de 13 cm	Tubo de 25 cm
Soporte de suspensión	Tapa de acoplamiento	Cuerpo del ventilador
		4 tornillos especiales 2 tornillos de expansión Kit de balanceo
Pantalla	Mando y receptor

Abra con cuidado el embalaje. Retire los elementos y deposite la carcasa del motor en una superficie para evitar dañar el acabado.

Nota: Verifique el inventario de piezas para asegurarse de que todas las piezas se hayan incluido antes de empezar la instalación.

INSTALACIÓN

1. PREPARAR LA INSTALACIÓN

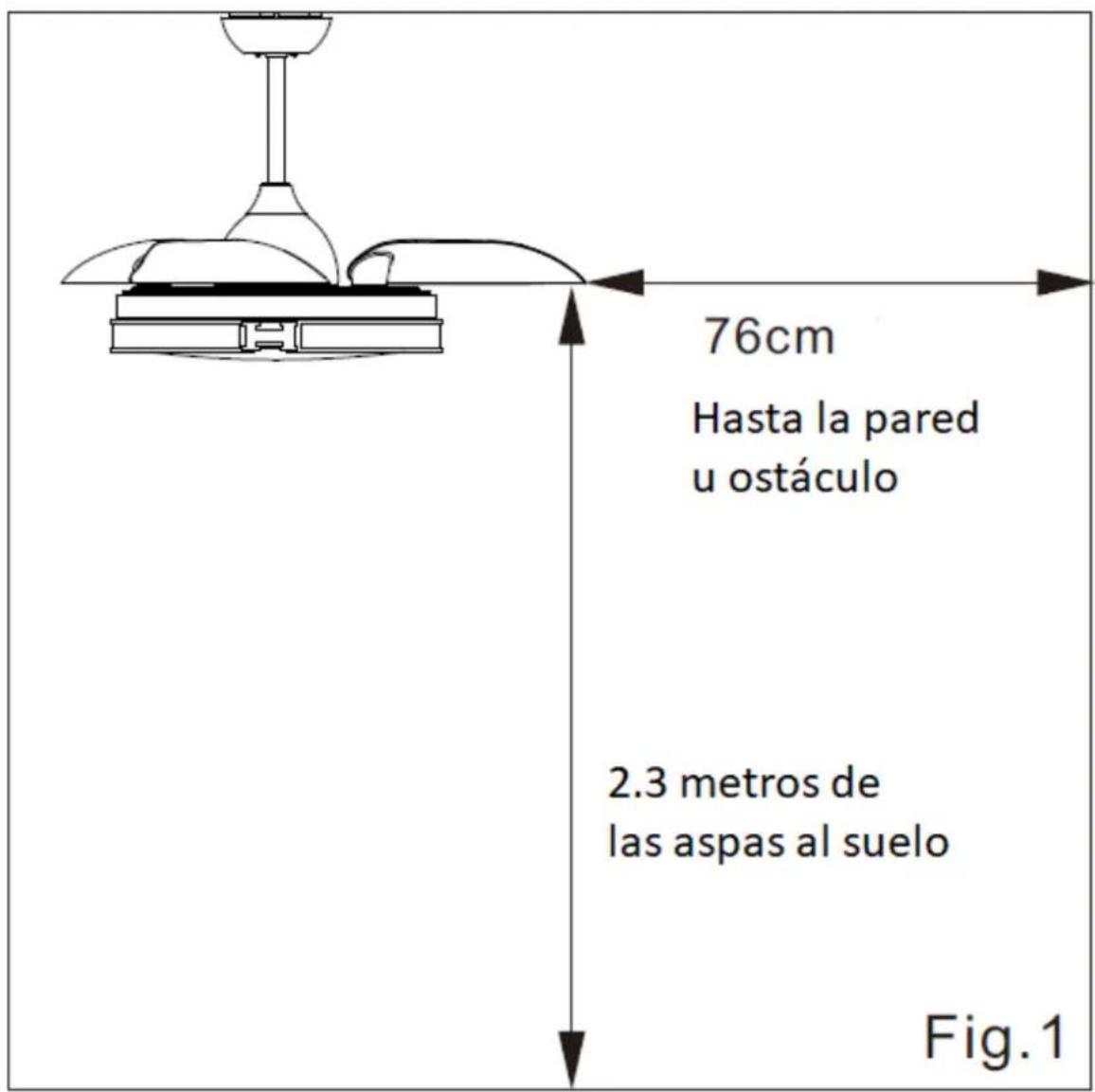

Para evitar lesiones personales y daños, asegúrese de que la posición de suspensión permita al menos 2,3 metros entre el suelo y las palas y que haya al menos 76 cm distancia entre el ventilador y cualquier pared u otra obstrucción en sentido horizontal. (Fig.1) Asegúrese de que el techo pueda soportar el peso del ventilador.

76cm Hasta la pared u ostáculo 2.3 metros de las aspas al suelo Fig.1

2. INSTALE EL SOPORTE DE SUSPENSIÓN:

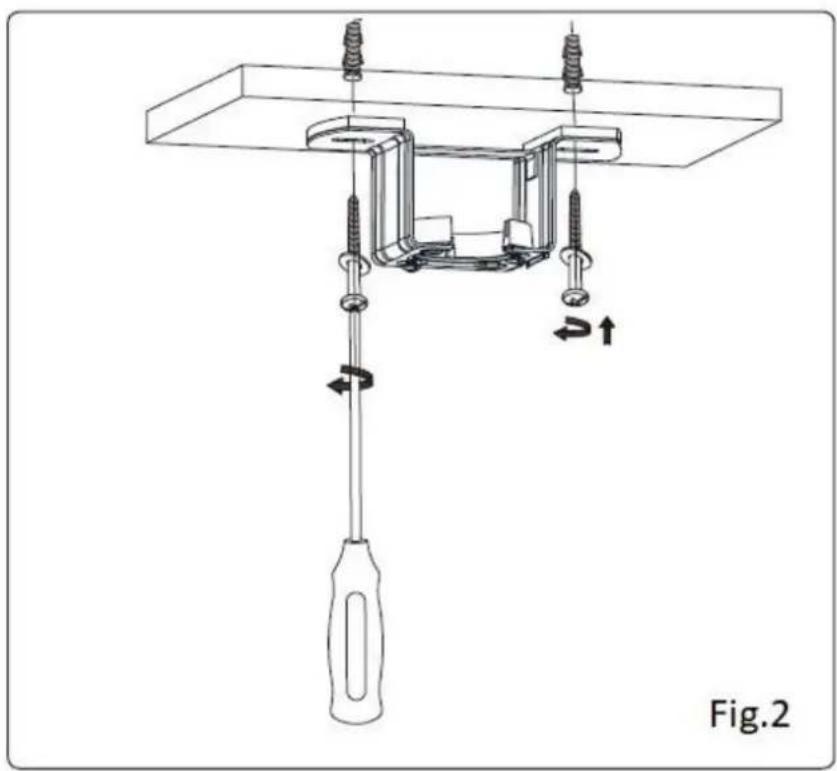

A. Instalación en techo de madera o yeso.(Fig.2)

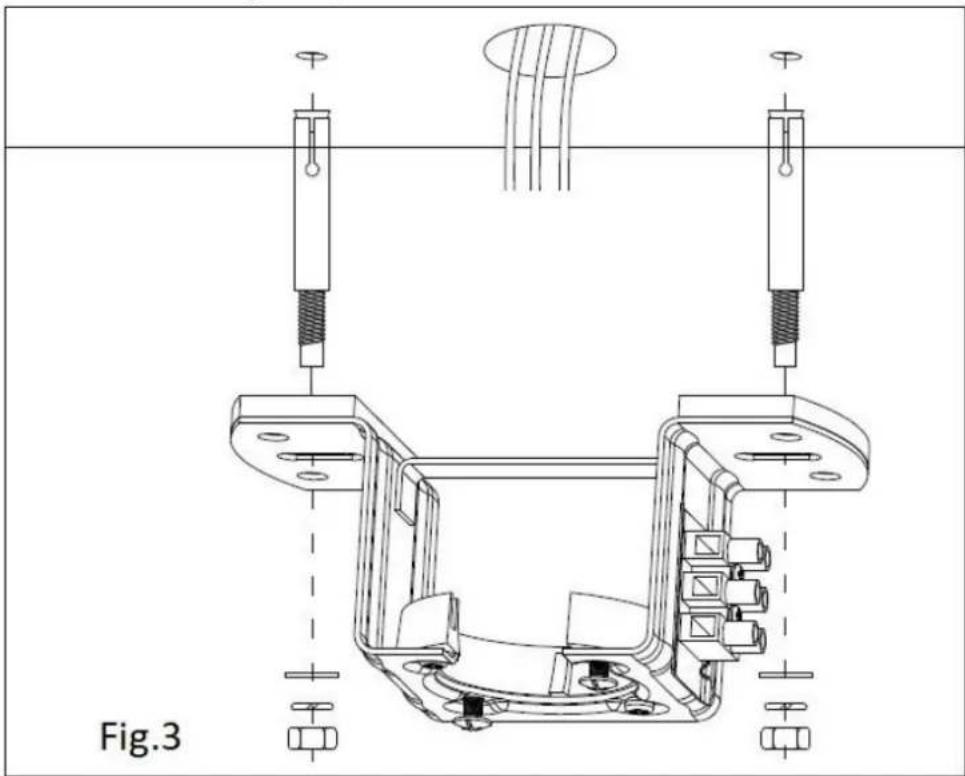

B.instalación sobre techo de hormigón.(Fig.3)

3. Montaje de los componentes del ventilador:

A. Elegir la altura del ventilador:

Se incluyen dos varillas (cortas de 12,50cm y largas de 25cm). La varilla corta ya estará pre ensamblado al soporte anti-oscilación. Esto da una altura total de 45 cm al ventilador una vez montado.

Si desea que el ventilador cuelgue más bajo (55 cm), debe reemplazar la varilla corta por la larga.

Para hacer esto, deberá quitar el soporte anti-oscilación, junto con los tornillos de montaje junto con los pasadores de la varilla corta y colóquelos en la misma posición con la varilla larga.

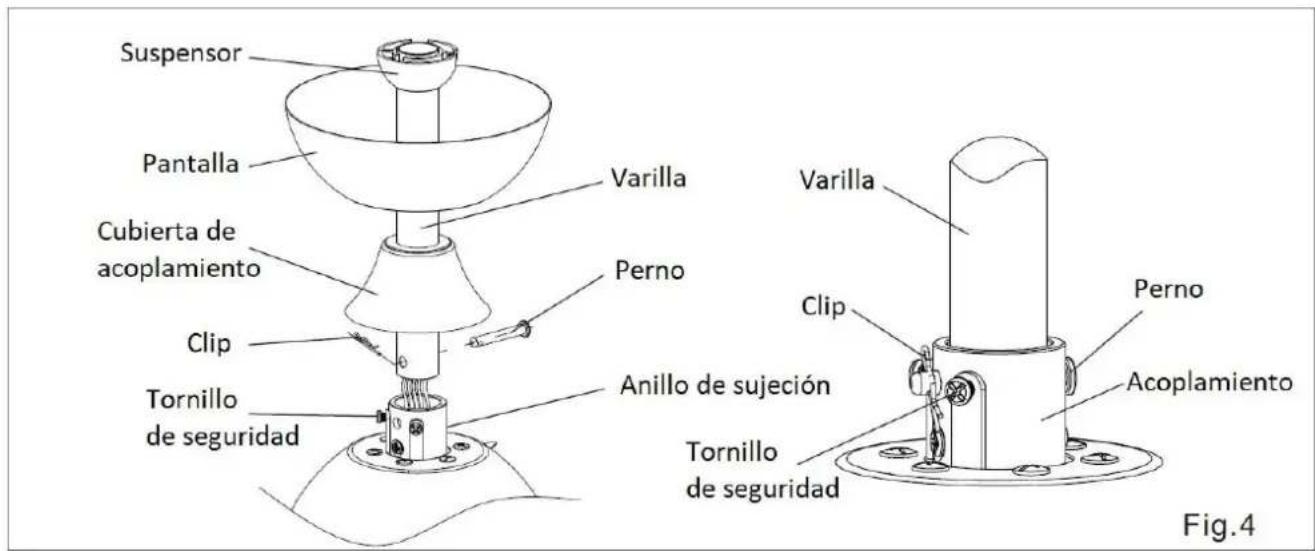

B. Conexión del tubo bajante al cuerpo del ventilador (motor) (Fig.4)

- Retire el pasador inferior de la varilla y deslice hacia arriba la cubierta y la cubierta del acoplamiento como según el diagrama.

- Pasar los cables del cuerpo (motor) por el interior del tubo bajante, hasta que lleguen por el extremo opuesto (soporte de techo). Inserte el tubo bajante en el acoplamiento y fijelo colóquelo con el pasador y el clip R y asegúrese de que esté asegurado en su lugar con los tornillos de bloqueo.

Asegúrese de que estén atornillados proporcionalmente en ambos lados. Empuje la cubierta del acoplamiento en su lugar.

Suspensor Pantalla Cubierta de acoplamiento Clip Tornillo de seguridad Varilla Perno Anillo de sujeción Tornillo de seguridad Varilla Clip Perno Acoplamiento Fig.4

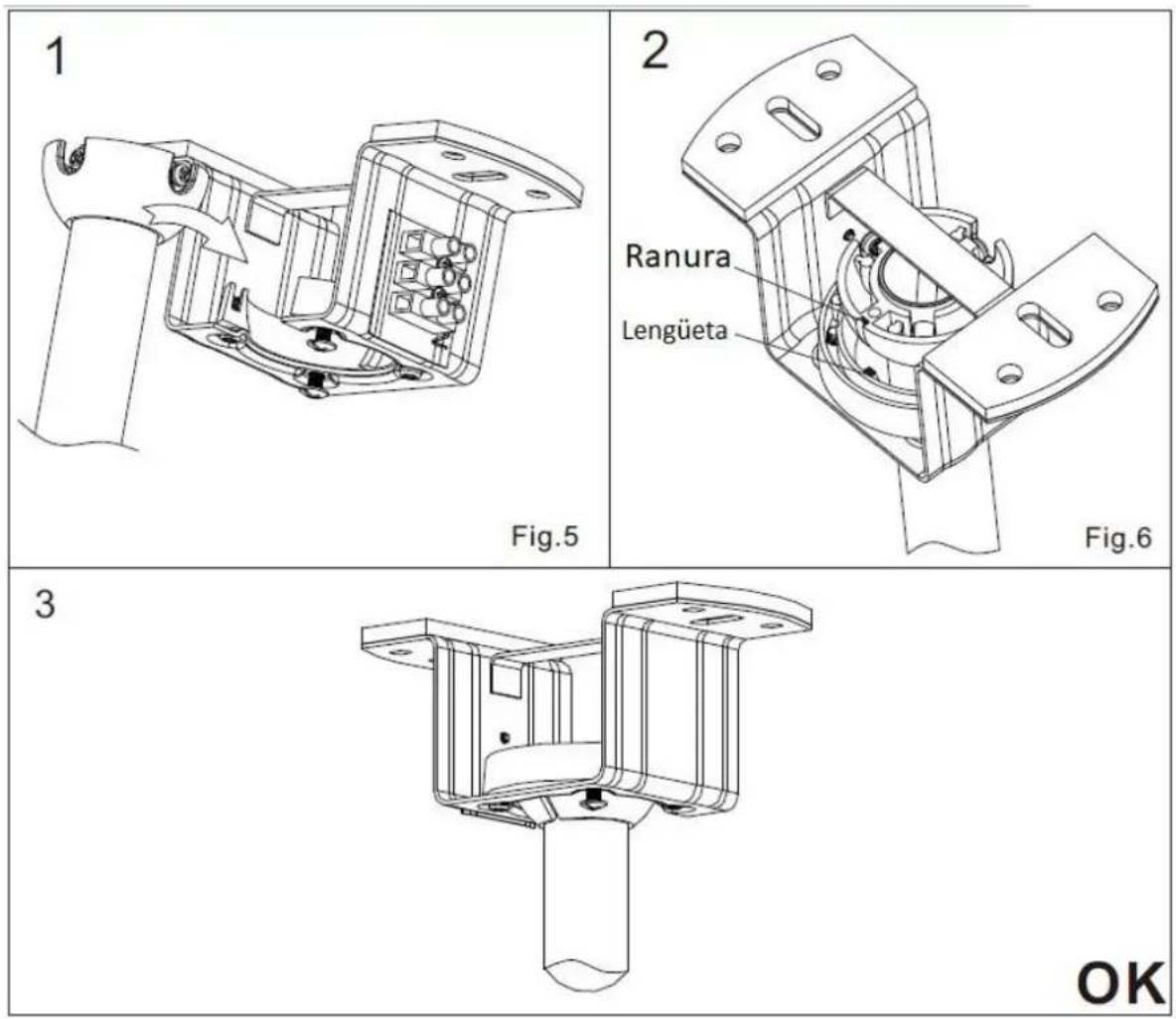

4. Instalación del motor del ventilador en el soporte de suspensión.

A.Colgando el motor del ventilador en el soporte de suspensión.(Fig.5)

B.Bloquee la ranura del soporte de bola en la lengüeta del soporte de suspensión. (Fig. 6)

5. Conexión de cableado

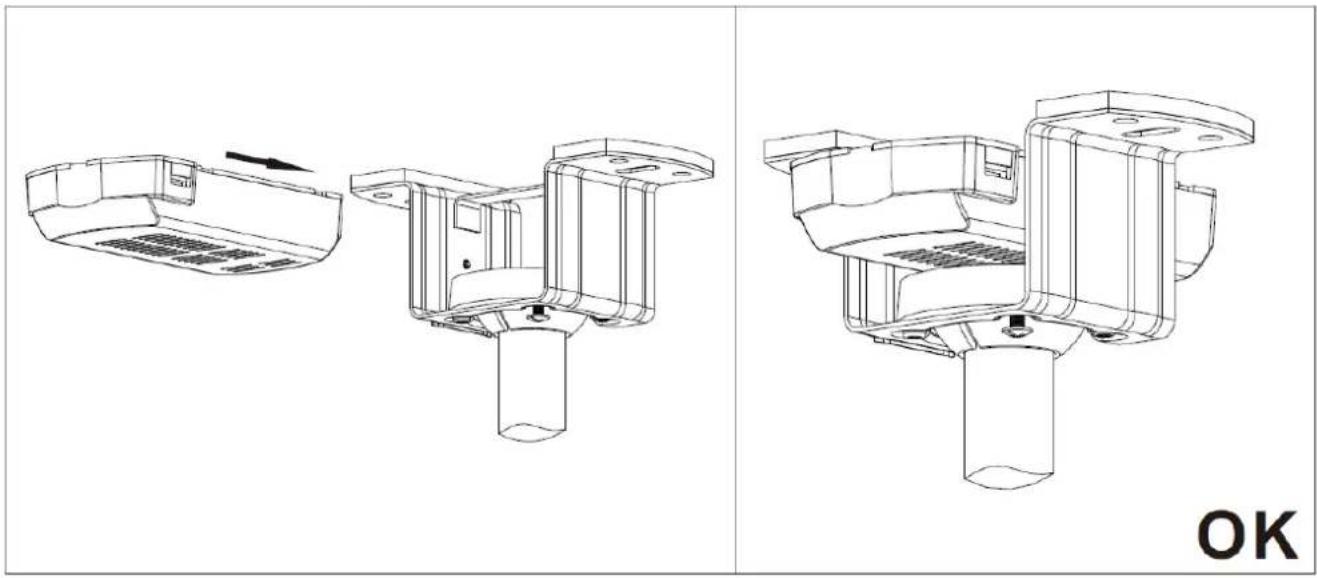

A. Inserte el controlador en el soporte de suspensión (Fig. 7)

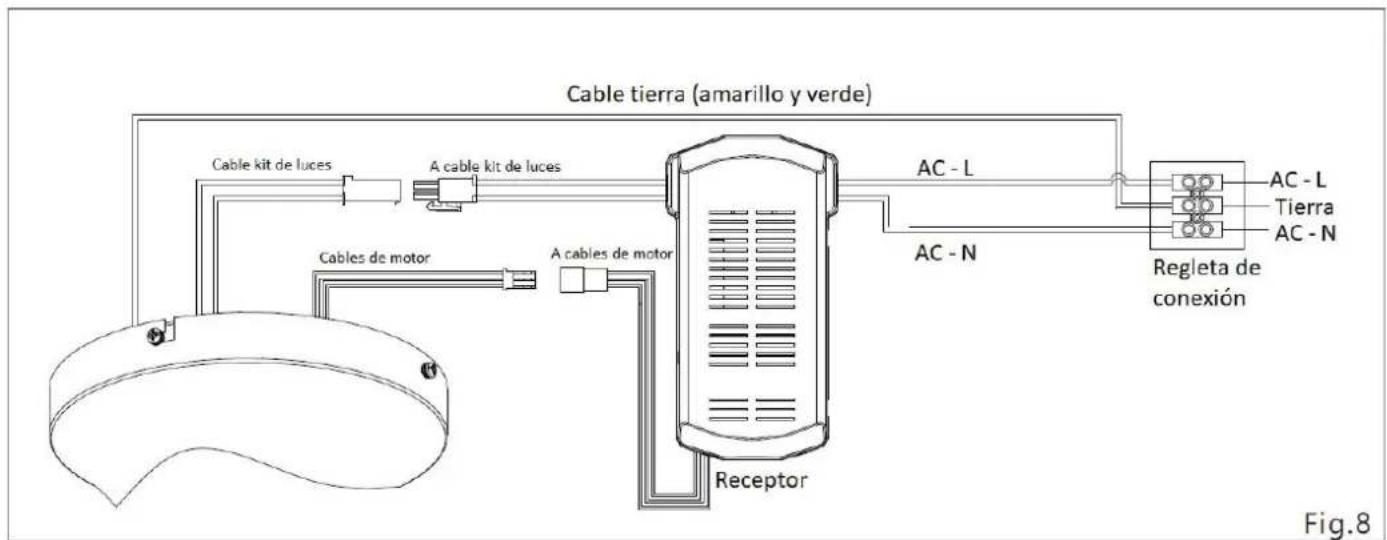

B. Conecte correctamente los cables de entrada del soporte de suspensión a los cables de entrada del controlador. (Fig. 8)
C. Conecte correctamente los cables del motor del cuerpo del ventilador a los cables del motor del controlador. (Fig. 8)
D. Enchufe correctamente los cables del juego de luces del cuerpo del ventilador a los cables del juego de luces del controlador. (Fig. 8)

Cable tierra (amarillo y verde) Cable kit de luces A cable kit de luces Cables de motor A cables de motor Receptor AC - L AC - N Regleta de conexión AC - L Tierra AC - N Fig.8

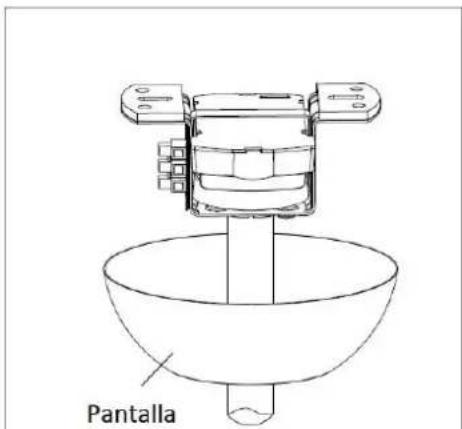

A. Levante la cubierta hasta que esté en su lugar y cubra el soporte. (Fig.9)

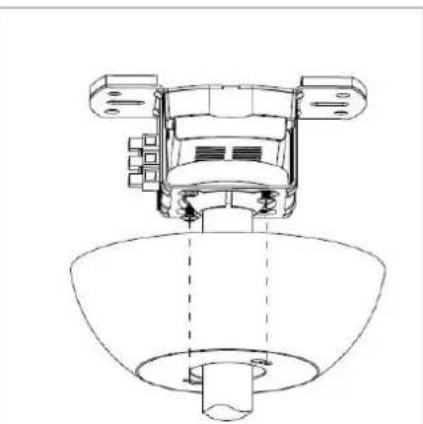

B. Fíjela en su lugar con los tornillos proporcionados. (Fig. 10)

Pantalla

Fig.9

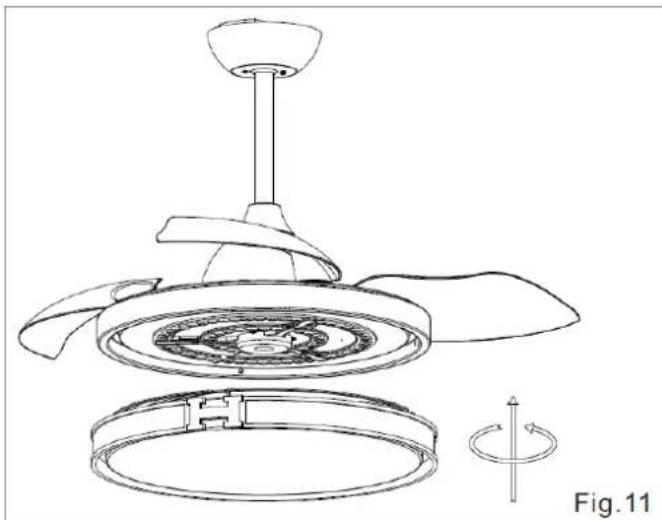

6. Colocación de la pantalla:

A. Coloque la pantalla de la lámpara alineando las ranuras con los soportes del anillo de metal.
B. Asegúrese de que la pantalla de la lámpara esté en su lugar, gírela el sentido de las agujas del reloj. (Fig. 11)

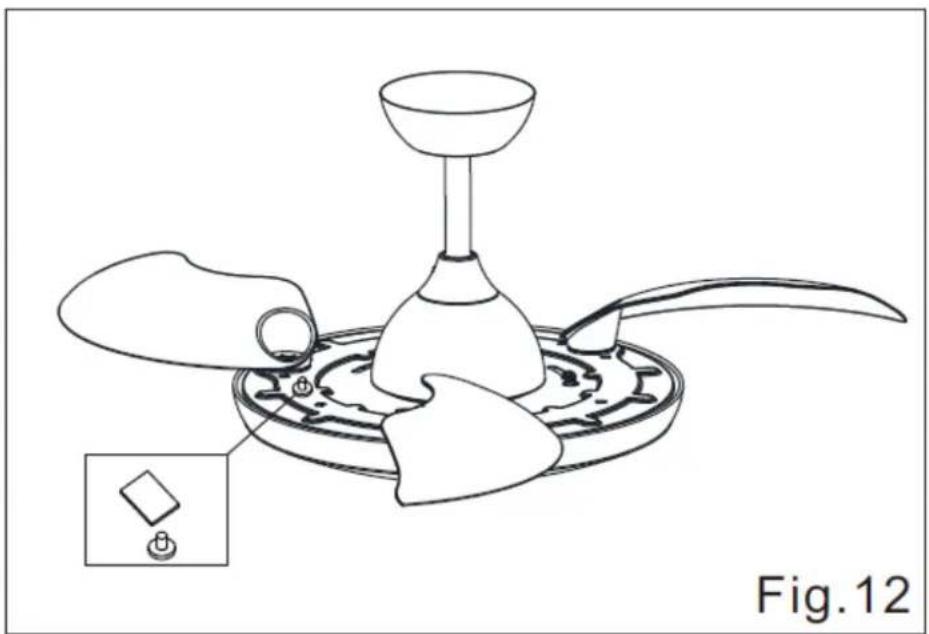

7. Equilibrar el método de ajuste del ventilador de techo.

A. Encienda el ventilador de techo, si encuentra movimiento, apáguelo y pegue una de las balanzas magnéticas en cualquier posición del lado superior de la placa de aspas.
B. Vuelva a encender el ventilador para ver si hay alguna mejora.
C. Si no mejora, quite el imán de equilibrio y péguelo en otra posición del lado superior de la placa de aspas y repita la prueba hasta que el ventilador funcione bien.
D. Lleve el taco basculante a la posición del imán, luego enciéndalo. El ventilador funcionará bien.

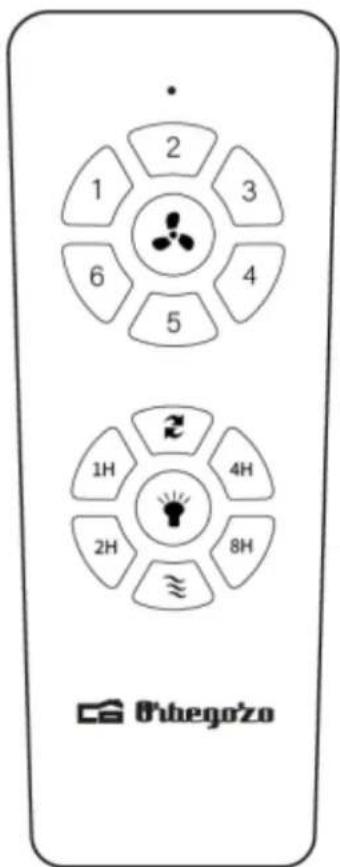

Encienda el ventilador de techo

Encienda/ apague el ventilador

Brisa

Este botón cambia el sentido del giro de las aspas

Botón 1/2/3/4/5/6: El control remoto sirve para controlar la velocidad del ventilador. Para seleccionar la velocidad de 1 a 6. Siendo el 1 la velocidad más lenta y el 6 la velocidad más rápida.

1H: el ventilador de luz y techo se apagará en 1 hora.
2H: el ventilador de luz y techo se apagará en 2 horas.
4H: el ventilador de luz y techo se apagará en 4 horas.
8H: el ventilador de luz y techo se apagará en 8 horas.

• 1 2 3 6 4 5 1H 4H 2H 8H ≈ Chg Obego'zo

Para conectar el mando al ventilador mantenga presionado el botón .Se oirá un bip si la conexión es exitosa.

Solución de problemas con el ventilador de techo
FALLO	SOLUCIÓN
El ventilador no funciona	1. Verifique si los fusibles de las líneas de alimentación externa del ventilador de techo están fundidos y si el interruptor de protección automática salta y provoca un fallo en el circuito.2. Verifique si el voltaje es muy inferior al voltaje nominal del ventilador de techo. (el arranque normal solo es posible cuando el voltaje es superior a 176 V)3. Verifique si el cableado interno del ventilador de techo tiene un problema de contacto suelto o defectuoso.Nota: si después de las tres inspecciones anteriores aún no se puede eliminar el fallo, comuníquese con el personal de mantenimiento profesional eléctrico o llame al distribuidor para el mantenimiento.
Ruido	1. Asegúrese de que el ventilador de techo no sufra un impacto grave antes de l instalación.2. Asegúrese de que el perno de conexión del tubo de elevación esté instalado correctamente y que el tornillo del tubo de elevación esté bien cerrado.3. Los ventiladores de techo nuevos permiten una "prueba de funcionamiento" de 24 horas; después de la "prueba de funcionamiento", el ruido de la mayoría de los ventiladores de techo nuevos desaparecerá.4. No se recomienda instalar en techos de madera, ver la estructura de tableros prefabricados ya que esto amplificará el sonido.
La luz no se enciende	1. Verifique si la conexión del cable de la lámpara está suelta2. Revise el interruptor de la luz en busca de daños, hilos sueltos o mal contacto.3. Compruebe la fuente de luz si se quema.

ELIMINACIÓN DEL ELECTRODOMÉSTICO VIEJO

En base a la Norma europea 2012/19/EU de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

DECLARACIÓN DE CONFORMIDAD:

Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/EU y los requisitos de la directiva de Compatibilidad Electromagnética 2014/30/EU.

GARANTÍA

Este aparato está cubierto y cuenta con el derecho de la garantía legal conforme a la legislación vigente desde la fecha de compra. Conserve el ticket de compra para poder reclamar su derecho a la garantía. Para encontrar el servicio más cercano a su localización contacte a través del siguiente enlace web: https://orbegozo.com/asistencia-tecnica/

Para cualquier tipo de consulta, duda o incidencia puede ponerse en contacto con nosotros a través de nuestro correo electrónico reflejado en la página principal de este manual o a través de nuestro servicio de asistencia técnica en https://orbegozo.com/contacto/

Orbegozo no se hace responsable de los componentes y accesorios que son objeto de desgaste debido al uso, así como los compuestos perecederos o que se hayan deteriorado por un uso indebido. Tampoco se hará responsable si el propietario ha modificado técnicamente el aparato. Consulte las condiciones legales en nuestra página web.
