HEZBS301 - Bandeja para hornear BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Salpicadero bajo (revestimiento trasero) para placa de cocción
Marca	Bosch
Modelo	HEZBS301
Compatibilidad	Cocinas empotradas a gas (HGZBS301) y eléctricas/inducción (HEBZS301)
Material	Metal (acero inoxidable o similar)
Color	Inoxidable (típico)
Dimensiones	Diseñado para adaptarse a la parte trasera de la cocina (altura estándar de salpicadero)
Peso	Aproximadamente 2-3 kg (estimación)
Alimentación	Ninguna (accesorio mecánico)
Función principal	Proteger la pared de salpicaduras y mejorar la estética de la cocina
Instalación	Fijación con tornillos Torx T20, requiere deslizar la cocina hacia adelante
Herramientas necesarias	Destornillador Torx T20, guantes de protección
Contenido del embalaje	Salpicadero bajo, tornillos de fijación (5 traseros + 2 laterales), rejilla de ventilación (ya presente en la cocina)
Mantenimiento y limpieza	Limpiar con un paño suave y húmedo, evitar abrasivos
Seguridad	Importante: verificar el soporte antivuelco de la cocina antes y después de la instalación
Reparabilidad	Pieza de repuesto oficial Bosch, reemplazo posible por un profesional
Garantía	Garantía estándar del fabricante (consultar condiciones de Bosch)
Información general	Manual de uso e instalación incluido, descargable gratuitamente

Preguntas frecuentes - HEZBS301 BOSCH

¿Qué herramientas son necesarias para instalar el salpicadero bajo HEZBS301?

Necesitará un destornillador Torx T20 y guantes de protección para evitar cortes.

¿Es compatible el salpicadero bajo HEZBS301 con mi cocina?

Está diseñado para las cocinas empotradas Bosch a gas (modelo HGZBS301) y eléctricas/inducción (modelo HEBZS301). Verifique la compatibilidad con su modelo específico.

¿Cómo instalar el salpicadero bajo en una cocina a gas?

Deslice la cocina hacia adelante, retire la rejilla de ventilación trasera y luego el revestimiento. Coloque el salpicadero alineando los agujeros y fíjelo con los tornillos suministrados (5 en la parte trasera, 1 a cada lado). Vuelva a colocar la rejilla de ventilación y las rejillas de cocción.

¿La instalación del salpicadero bajo requiere desconectar la cocina?

No, pero si las conexiones de gas o eléctricas impiden deslizar la cocina, contacte a un técnico calificado para desconectarlas temporalmente.

¿Qué hacer si huelo a gas durante la instalación?

No intente encender ningún aparato, no toque los interruptores, abandone el lugar y llame inmediatamente a su proveedor de gas o a los bomberos desde el exterior.

¿El salpicadero bajo viene con tornillos?

Sí, el kit incluye los tornillos necesarios (5 tornillos traseros y 2 tornillos laterales). Conserve los tornillos del revestimiento original para una posible reposición.

¿Puedo instalar el salpicadero bajo solo?

Se recomienda estar dos personas, ya que la cocina es pesada y el salpicadero requiere manipulación precisa. Use guantes y tenga cuidado con los bordes afilados.

¿Cómo mantener el salpicadero bajo?

Límpielo con un paño suave y húmedo. Evite los limpiadores abrasivos que podrían rayar la superficie.

¿Afecta el salpicadero bajo a la seguridad de la cocina?

No, pero asegúrese de que el soporte antivuelco de la cocina esté correctamente instalado y reenganchado después de volver a colocar la cocina en su lugar.

¿Dónde puedo encontrar el manual de instalación completo?

El manual está disponible gratuitamente en formato PDF en el sitio notice-facile.com para el modelo HEZBS301. También puede descargarlo desde el sitio web de Bosch.

MANUAL DE USUARIO HEZBS301 BOSCH

MANUAL DE INSTALACIÓN

Moldura de la placa antisalpicaduras inferiorDosseret Bas

Models/

Modèles/

Modelos:

HEZBS301

HGZBS301

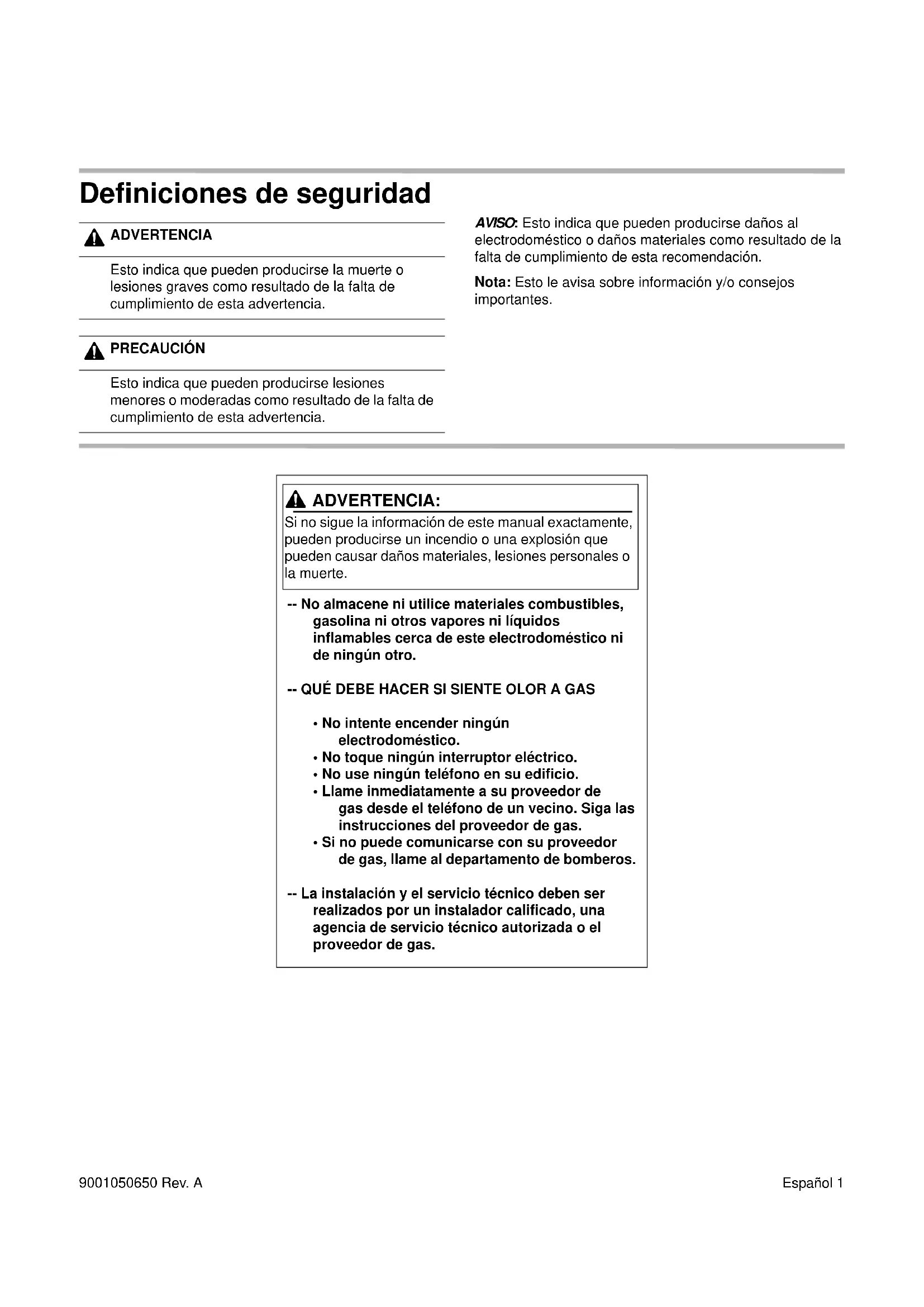

Safety Definitions

WARNING

Definiciones de seguridad

ADVERTENCIA

Esto indica que pueden producirse la muerte o lesiones graves como resultado de la falta de cumplimiento de esta advertencia.

PRECAUCIÓN

Esto indica que pueden producirse lesiones menores o moderadas como resultado de la falta de cumplimiento de esta advertencia.

AVISO: Esto indica que pueden producirse daños al electrodoméstico o daños materiales como resultado de la falta de cumplimiento de esta recomendación.

Nota: Esto le avisa sobre información y/o consejos importantes.

ADVERTENCIA:

Si no sigue la información de este manual exactamente, pueden producirse un incendio o una explosión que pueden causar daños materiales, lesiones personales o la muerte.

-- No almacene ni utilice materiales combustibles, gasolina ni otros vapores ni líquidos inflamables cerca de este electrodoméstico ni de ningún otro.

-- QUÉ DEBE HACER SI SIENTE OLOR A GAS

• No intente encender ningún electrodoméstico.
• No toque ningún interruptor eléctrico.
• No use ningún teléfono en su edificio.
• Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
• Si no puede comunicarse con su proveedor de gas, llame al departamento de bomberos.

-- La instalación y el servicio técnico deben ser realizados por un instalador calificado, una agencia de servicio técnico autorizada o el proveedor de gas.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA Y CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA:

Si no sigue la información de este manual exactamente, pueden producirse daños materiales o lesiones personales.

Lea las instrucciones completamente antes de intentar realizar uno de estos procedimientos.

La instalación de una placa antisalpicaduras inferior requiere tener acceso a los tornillos de montaje que se encuentran en la parte trasera y en los lados de la estufa. Si las conexiones eléctricas o de gas impiden tener acceso a los tornillos, comuníquese con un técnico calificado antes de proceder. Su distribuidor puede recomendar un técnico calificado.

Seguridad con el manejo del electrodoméstico

PRECAUCIÓN

• La estufa es pesada, y se requieren, al menos, dos personas o un equipo adecuado para trasladarla.
• Las superficies ocultas pueden tener bordes filosos. Use guantes y proceda con cuidado al intentar tomar el electrodoméstico por la parte trasera o desde abajo.

No mueva la estufa desde el mango de la puerta del horno. Es posible que quiera retirar la puerta del horno para que sea más fácil el manejo. Consulte el Manual de instalación de su estufa para obtener más información.

APAGUE la alimentación en el panel de servicio. Trabe el panel de servicio para impedir que se ENCIENDA accidentalmente la alimentación eléctrica.

Consulte la placa de datos de la estufa para obtener más información. Consulte el Manual de instalación de su estufa para conocer la ubicación de la placa de datos.

ADVERTENCIA

¡PELIGRO DE CAÍDA!

Un niño o un adulto pueden hacer caer la estufa y morir. Verifique que el soporte anticaídas esté instalado firmemente. Asegúrese de que el soporte anticaídas esté enganchado al mover la estufa a una nueva ubicación.

No utilice la estufa si el soporte anticaídas no está en su lugar. Si no se siguen las instrucciones incluidas en este manual, podrían producirse quemaduras graves o la muerte en niños y adultos.

Verifique la instalación y el uso adecuados del soporte anticaídas. Con cuidado, incline la estufa hacia adelante tirando desde la parte trasera, a fin de asegurarse de que el soporte anticaídas esté enganchado en la pata de la estufa y evite las caídas. La estufa no debe moverse más de 1 pulg. (25 mm).

AVISO

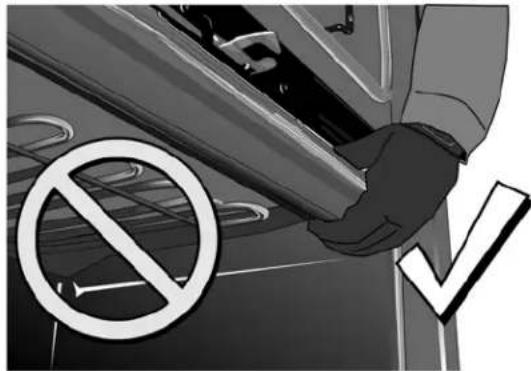

Técnica para el manejo adecuado

Para evitar el riesgo de daños a la puerta del horno de la estufa, no levante, presione ni tire la estufa del mango de la puerta. Tenga cuidado de no tocar el elemento de calentamiento del horno, que también se encuentra en la parte superior de la cavidad del horno, justo detrás del área con surcos.

Nota: Se recomienda usar guantes y mangas largas para proteger las manos y los antebrazos de la abrasión y de posibles raspaduras durante el proceso de deslizamiento. También se recomienda quitarse los relojes de mano y las alhajas, y usar calzado de trabajo durante la instalación para proteger los pies.

Instalación de la placa antisalpicaduras inferior

Procedimiento para una estufa deslizante de gas (placa antisalpicaduras inferior, HGZBS301 de gas)

Herramientas necesarias

• Destornillador Torx T20

• Guantes

Preparación

▲¡IMPORTANTE!

¿Puede deslizar la estufa hacia afuera lo suficiente como para tener acceso a los tornillos de la parte trasera y laterales de la cubierta de la rejilla de ventilación trasera y la moldura?

• Si puede deslizar la estufa hacia afuera, continúe con el procedimiento.
• Si no puede deslizar la estufa hacia afuera, comuníquese con una persona de servicio técnico calificada para que desconecte las conexiones de gas o eléctricas que impiden sacar la estufa antes de proceder.
• Lea la Advertencia de caída en la sección Seguridad de este manual. Tenga esto en cuenta cuando la estufa se ha sacado del soporte anticaídas para esta instalación.

Procedimiento

1. Confirme que la estufa y las rejillas de la placa están lo suficientemente frías como para poder tocarlas en la parte trasera sin inconvenientes.

2. Deslice la estufa hacia afuera lo suficiente como para tener acceso a los tornillos de montaje de la cubierta de la rejilla de ventilación trasera.

3. Retire los cuatro tornillos que sujetan la cubierta de la rejilla de ventilación trasera. Guarde estos tornillos para volver a colocar la cubierta de la rejilla de ventilación.

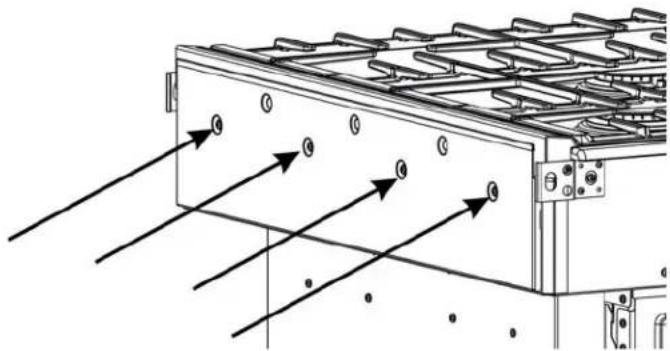

Figure 1: Ubicaciones de los tornillos de la cubierta de la rejilla de ventilación trasera

1. Levante la cubierta de la rejilla de ventilación para quitarla de las ranuras que la sujetan en su lugar. Tome nota de las ubicaciones de las ranuras para más adelante.
2. Retire las rejillas de la placa.
3. Retire los tornillos que sujetan la moldura (cinco tornillos en la parte trasera y un tornillo en cada extremo). Guarde estos tornillos para la instalación de la placa antisalpicaduras inferior.

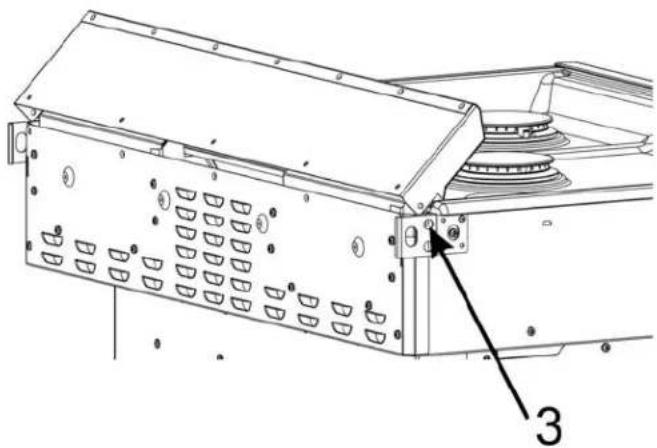

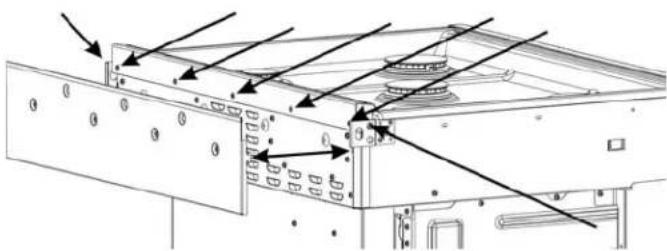

Figure 2: Ubicaciones de los tornillos de la moldura (una vez retirada la cubierta de la rejilla de ventilación)

1. Gire la moldura hacia adelante, deslícela levemente hacia el frente y levántela.
2. Coloque la placa antisalpicaduras inferior en la posición A (Consulte la Figura 3: Colocación de la placa antisalpicaduras inferior) y luego muévala a la posición B (enganchando el dispositivo de alineación 1) (el aspecto de los dispositivos puede no ser exactamente igual al que se muestra). Gire la placa antisalpicaduras inferior hasta colocarla en una posición vertical, alineando el orificio 2 con los orificios del número 3 en ambos lados de la estufa.

Parte delantera de la estufa

A B 1 2 3

1. Asegure la placa antisalpicaduras inferior con un tornillo en cada extremo (a través de los orificios 2 y 3) y sujete la placa antisalpicaduras inferior en una posición vertical mientras asegura los cinco tornillos de la parte trasera.
2. Coloque la cubierta de la rejilla de ventilación trasera en sus ranuras y asegúrela con cuatro tornillos.
3. Vuelva a colocar las rejillas de la placa.
4. De ser necesario, solicite a una persona de servicio técnico calificada que vuelva a colocar las conexiones eléctricas o de gas.
5. Deslice la estufa hasta colocarla nuevamente en su posición.

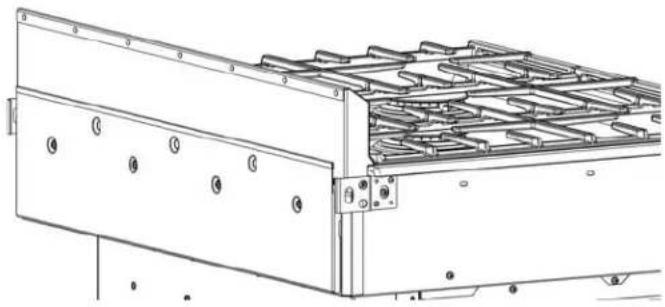

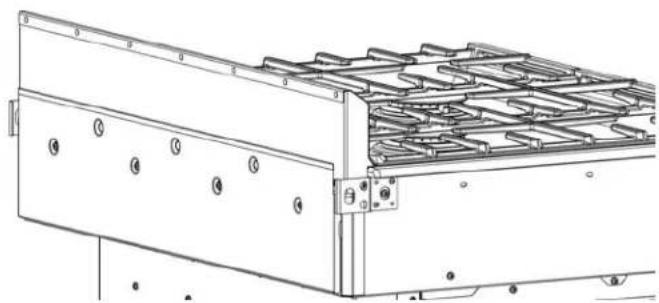

Figure 4: Placa antisalpicaduras inferior en su posición

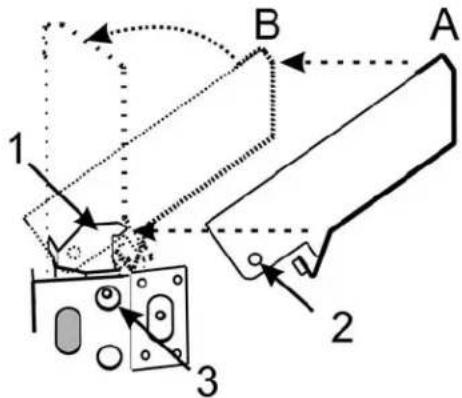

Figure 3: Colocación de la placa antisalpicaduras inferior

Procedimiento para una estufa deslizante eléctrica o de inducción (placa antisalpicaduras inferior, HEBZS301 eléctrica y de inducción)

Herramientas necesarias

• Destornillador Torx T20

• Guantes

Preparación

▲¡IMPORTANTE!

¿Puede deslizar la estufa hacia afuera lo suficiente como para tener acceso a los tornillos de la moldura de la parte trasera y de la parte trasera lateral?

- Si puede deslizar la estufa hacia afuera, continúe con el procedimiento.

- Si no puede deslizar la estufa hacia afuera, comuníquese con una persona de servicio técnico calificada para que desconecte las conexiones eléctricas que impiden sacar la estufa antes de continuar con el procedimiento.

- Lea la Advertencia de caída en la sección Seguridad de este manual. Tenga esto en cuenta cuando la estufa se ha sacado del soporte anticaídas para esta instalación.

Procedimiento

1. Confirme que la estufa está lo suficientemente fría como para poder tocarla en la parte trasera sin inconvenientes.

2. Deslice la estufa hacia afuera lo suficiente como para tener acceso a los tornillos de montaje de la moldura.

3. Retire los tornillos que sujetan la moldura (cinco tornillos en la parte trasera y un tornillo en cada extremo). Guarde estos tornillos para instalar la placa antisalpicaduras inferior.

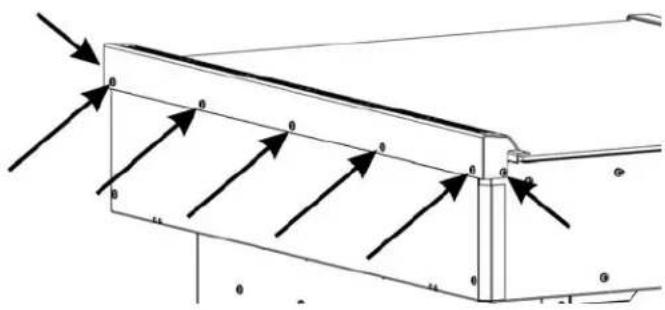

Figure 5: Ubicaciones de los tornillos de la moldura

1. Levante y retire la moldura.

2. Baje la placa antisalpicaduras inferior y colóquela en su lugar, alineando los orificios del número 1 con los orificios del número 2 en ambos lados de la estufa.

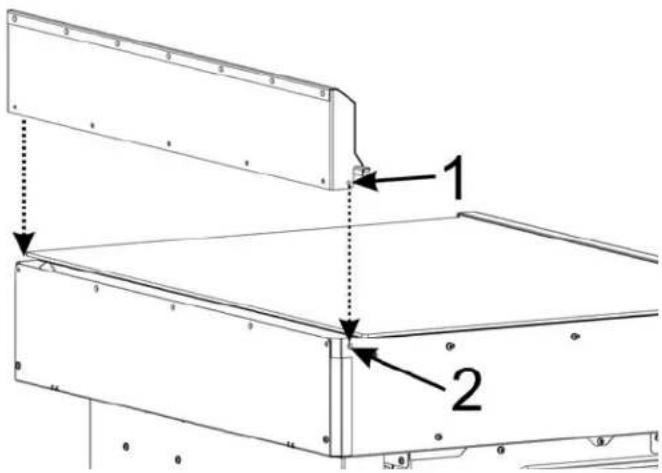

Figure 6: Colocación de la placa antisalpicaduras inferior

1. Asegure la placa antisalpicaduras inferior con un tornillo en cada extremo y luego sujete la placa antisalpicaduras inferior en una posición vertical mientras asegura los 5 tornillos de la parte trasera.
2. De ser necesario, solicite a una persona de servicio técnico calificada que vuelva a colocar las conexiones eléctricas.
3. Deslice la estufa hasta colocarla nuevamente en su posición.
4. Final del procedimiento.

Figure 7: Placa antisalpicaduras inferior en su posición
