MANUAL DE USUARIO 41910HTO Leviton

1. Lea y comprenda perfectamente todas las instrucciones. Siga todas las instrucciones y advertencias marcadas en el producto.
2. No utilice estos productos cerca del agua, por ejemplo, cerca de bañeras, tinas, lavaderos o lavabos, en sótanos húmedos o cerca de piscinas.

3. Nunca introduzca objetos de ningún tipo a través de las aberturas de estos productos, ya que puedan hacer contacto con voltajes peligrosos.

4. GUARDE ESTAS INSTRUCCIONES

INFORMACION DE SEGURIDAD

1. Nunca instale cableado o componentes de comunicaciones durante una tormenta eléctrica.
2. Nunca instale componentes de comunicaciones en locales mojados, si los componentes no han sido diseñados específicamente para ser usados en locales mojados.
3. Nunca toque alambres o terminales sin aislante, si el cableado no ha sido desconectado de la interfaz de la red.
4. Tenga precaución cuando este instalando o modificando cableado o componentes de comunicaciones.

Tabla de contenido

1. Introducción....20

1.1 Introducción al 41.910-HT0 ....20
1.2 Características....20
1.3 Contenido del paquete ....20

2. Producto Exterior ....21

2.1 Transmisor 41910-HT0....21
2.2 Receptor 41910-HT0....22

3. Conexión del sistema....23

3.1 Diagrama del sistema....23
3.2 Procedimiento para la conexión ....23
3.3 Conexión del cable de par trenzado....23

4. Especificación....24

5. Solución de problemas y mantenimiento .....24

6. Garantía....24

1. Introducción

1.1 Introducción al 41910-HT0

El 41910-HT0 envía HDMI™, IR, RS232 y Ethernet en un cable de par trenzado e incluye un transmisor y un receptor. El 41910-HT0 usa tecnología HDBaseT™ y tiene una distancia de transmisión máxima de hasta 70 metros con cable CAT6A. Consumer Electronics Control (CEC), RS232 bidireccional, alimentación transversal IR y alimentación en HDBaseT (PoH) son compatibles con el 41910-HT0.

1.2 Características

• Soporta resoluciones VESA hasta 1920x1200 @ 60Hz
• Soporta resoluciones TV AD incluyendo 720p, 1080p, 2160p
• Soporta 3D
• Distancia máxima de transmisión de hasta 70 metros sobre cable sencillo CAT6A.
• Banda ancha alta de: 10.2Gps.
• Compatible con TV AD; usa HDMI 1.4 y es compatible con HDCP.
• Soporta PoH para dar energía a los dispositivos desde cualquier extremo
  • CEC, EDID y HDCP transversal
• HDBaseT certificada
  • RS232 bidireccional y IR transversal
• Caja de aluminio montable en pared o mesa
• Conector bloqueador de entrada de alimentación y HDMI

1.3 Contenido del paquete

➢ 1 x Transmisor 41910-HT0 (no en el 41910-HTR)
1 x Receptor 41910-HT0
4 x Soportes de montaje
8 x pies de goma
2 x cables RS232
8 x Tornillos
➢ 1 x Adaptador de energía (24VCD)
1 x Manual de usuario

2. Producto Exterior

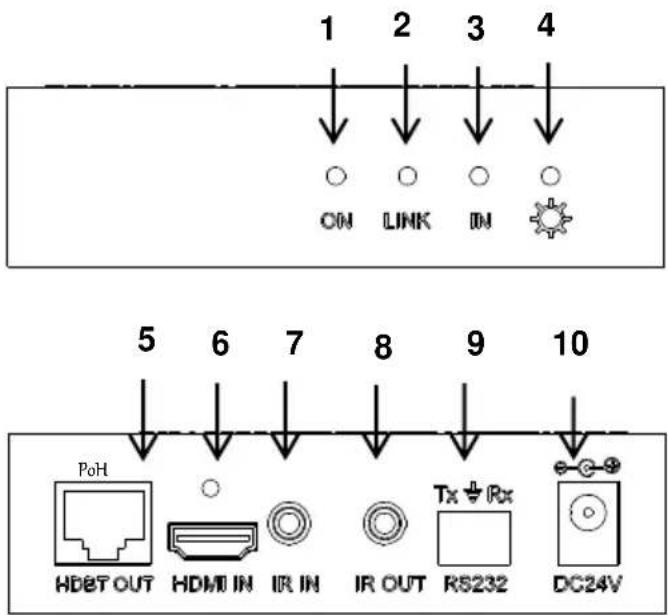

2.1 Transmisor 41910-HT0

1 2 3 4 ON LINK IN 5 6 7 8 9 10 PoH HDET OUT HDMI IN IR IN IR OUT Tx ⊕ Rx RS232 DC24V

1) ENCENDIDO: Parpadea verde cuando el dispositivo está en funcionamiento; se apaga cuando el dispositivo deja de funcionar.
2) ENLACE: El indicador de estado de enlace del cable de par trenzado, se ilumina verde cuando la conexión entre los dos dispositivos es un éxito.
3) ENTRADA: El indicador de cumplimiento HDCP, está verde sólido cuando el dispositivo conectado es compatible con HDCP y funciona con normalidad; parpadea verde cuando el dispositivo conectado no es compatible con HDCP.
4) LED DE ENERGIA: Se ilumina rojo cuando la energía está encendida.
5) SALIDA HDBT: Conecta la entrada del HDBT con un receptor certificado HDBaseT con un cable de par trenzado.
6) ENTRADA HDMI: Conecta a la fuente HDMI.

a) Inserto roscado para el conector bloqueador es M3 - 0.5 mm IR (el juego se vende por separado 41910-HIR)

7) ENTRADA IR: Conecta con un objetivo IR (se vende por separado 41910-HIR)

8) SALIDA IR: Conecta con un emisor IR (se vende por separado 41910-HIR)

9) RS232: Serie de pase transversal

10) 24VCD: Conecta con la fuente de alimentación incluida (se puede colocar al final del transmisor o receptor).

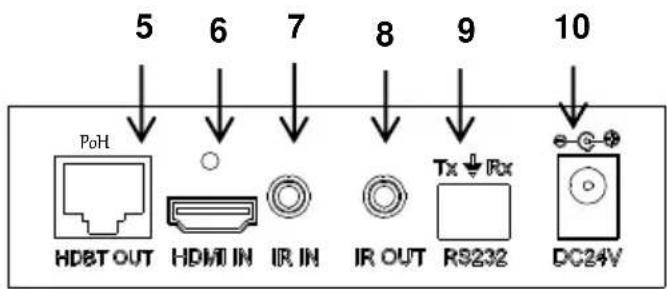

2.2 Receptor 41910-HT0

1 2 3 4 ON LINK IN

5 6 7 8 9 10 PoH HDBT OUT HDMI IN IR IN IR OUT Tx ↓ Rx RS232 DC24V

1) ENCENDIDO: Parpadea verde cuando el dispositivo está en funcionamiento; se apaga cuando el dispositivo deja de funcionar.
2) ENLACE: El indicador de estado de enlace del cable de par trenzado, se ilumina en verde cuando la conexión entre los dos dispositivos es un éxito.
3) SALIDA: El indicador de cumplimiento HDCP, está verde sólido cuando el dispositivo conectado es compatible con HDCP y funciona con normalidad; parpadea verde cuando el dispositivo conectado no es compatible con HDCP.
4) LED DE ENERGIA: Se ilumina rojo cuando la energía está encendida.
5) ENTRADA HDBT: Conecta la SALIDA HDBT de un transmisor certificado HDBaseT con un cable de par trenzado.
6) SALIDA HDMI: Conecta a un dispositivo HDMI.
a) Inserto roscado para el conector bloqueador es M3 - 0.5 mm IR (el juego se vende por separado 41910-HIR)
7) ENTRADA IR: Conecta con un objetivo IR (se vende por separado 41910-HIR)
8) SALIDA IR: Conecta con un emisor IR (se vende por separado 41910-HIR)
9) RS232: Serie de pase transversal
10) 24VCD: Conecta con la fuente de alimentación incluida (se puede colocar al final colocar al final del transmisor o receptor).

3. Sistema de conexión

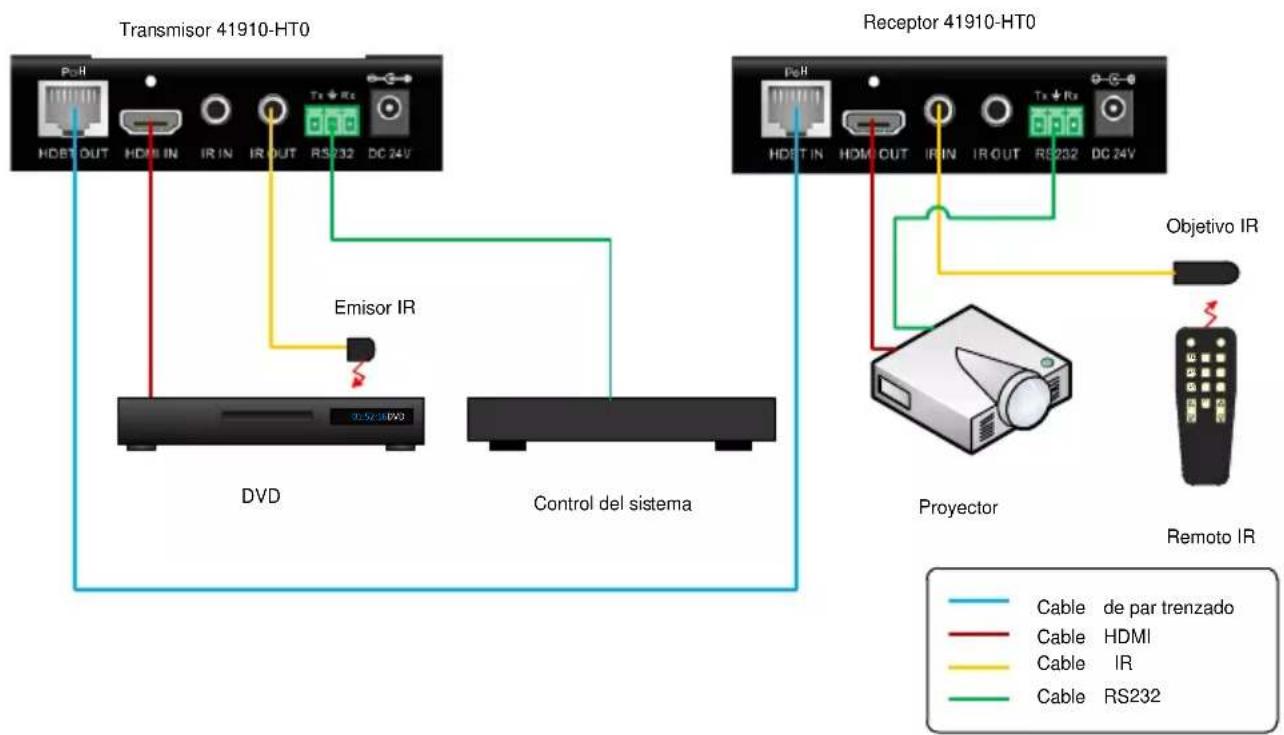

3.1 Diagrama del sistema

Transmisor 41910-HT0 Pc-R HDBT OUT HDM IN IR IN IR OUT RS232 DC 24V Emisor IR DVD Control del sistema Receptor 41910-HT0 Pc-R HDBT IN HDM OUT IR IN IR OUT RS232 DC 24V Objetivo IR Proyector Remoto IR Cable de par trenzado Cable HDMI Cable IR Cable RS232

3.2 Procedimiento de Conexión

Paso 1. Conecte la fuente HDMI (como un reproductor de DVD) a la ENTRADA HDMI del transmisor 41910-HT0 con un cable HDMI.
Paso 2. Conecte la SALIDA HDBT del transmisor 41910-HT0 y la ENTRADA HDBT del receptor 41910-HT0, con un cable CAT 6A.
Paso 3. Conecte una pantalla HDMI (como una TV de alta definición) a la SALIDA HDMI del receptor 41910-HT0, con un cable HDMI.
Paso 4. Tanto el transmisor 41910-HT0 como el receptor 41910-HT0 tienen ENTRADA y SALIDA IR. Cuando una unidad se usa con un objetivo IR, el emisor IR debe estar conectado a la unidad opuesta (se vende por separado del 41910-HIR.
Paso 5. Conecte el puerto RS232 a un control del sistema y dispositivo controlado según se requiera.
Paso 6. Conecte el adaptador de corriente 24VCD (uno es suficiente ya que al otro extremo se le puede dar energía a través de la función PoH).

3.3 Conexión de cable de par trenzado

Para un mejor rendimiento, el cable de par trenzado se debe instalar de acuerdo con TIA-568-C.0 y NEC 300 y certificado de campo usando probadores aprobados ANSI / TIA-568 UL.

4. Especificación

General
Resolución	VESA de hasta 1920x1200 @ 60HzTV AD 720p @ 60Hz, 1080p @ 60Hz, 2160p @ 30Hz
Distancia de transmisión	Distancia máxima 70M
HDMI estándar	Soporte HDMI1.4a y HDCP
Temperatura	-10 ~ + 40°C
Humedad	10% ~ 90%
Suministrador de Energía	Entrada 100VCA ~ 240VCA, 50/60Hz; Salida: 24VCD 1.25A
Consumo de Energía	9.6 W
Dimensiones (A* AL* P)	110 x 77 x 30 mm / 4.3 x 3 x 1.2 pulgadas
Peso neto	0.5 kg, 1.1 libras

Nota: Todos los niveles nominales son + - 10%

5. Solución de problemas y mantenimiento

	ESTADO DEL LED
ENCENDIDO	Apagado	Apagado	Encendido	Apagado	Encendido	Encendido
ENLACE	Apagado	Apagado	Apagado	Encendido	Encendido	Encendido
ENTRADA/SALIDA	Apagado	Apagado	Apagado	Apagado	Apagado	Encendido
ENERGIA	Apagado	Encendido	Encendido	Encendido	Encendido	Encendido
NOTAS	REVISE LA ENERGIA	REVISE EL CABLEADO DEL PAR ENTRELAZADO	REVISE EL CABLEADO DEL PAR ENTRELAZADO	REVISE EL ESTADO DE LA ENTRADA	PROBLEMA HDCP	UNIDAD TRABAJANDO APROPIADAMENTE

Si el problema persiste, por favor llame al servicio técnico al [phone].

6. Garantía

Para más información visite www.leviton.com/warranty
