MANUAL DE USUARIO DDX6017 KENWOOD

MANUAL DE INSTALACIÓN

© B54-4460-00/00 (KV) Antes de la instalación Accesorios

Spanish 18 Spanish (M5 x 6 mm) Procedimiento de instalación

1. Para prevenir cortocircuitos, retire la llave del encendido y

desconecte la batería -.

2. Inserte correctamente el conector de cada cable en el

lugar de la unidad que le corresponda.

3. Conecte los cables de los altavoces al conector ISO.

4. Conecte la alimentación en el siguiente orden: tierra,

5. Conecte el mazo de alimentación a la unidad.

6. Instale la unidad en el automovil.

7. Conecte nuevamente la batería -.

8. Haga una reposición del sistema (reset).

2ADVERTENCIA Si usted conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del vehículo (tierra), puede ocasionar un cortocircuito, que puede provocar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles. 2PRECAUCIÓN

• Si el encendido de su vehículo no tiene una posición ACC, conecte los cables de encendido a una fuente de alimentación que se pueda encender y apagar con la llave de encendido. Si conecta el cable de encendido a una fuente de alimentación con un suministro de voltaje constante, como con los cables de la batería, la batería puede agotarse.
• Si el panel de mandos tiene una tapa, asegúrese de instalar la unidad de tal forma que la placa frontal no golpee la tapa cuando se abra o se cierre.
• Si se funden los fusibles, asegúrese primero de que los cables no están en contacto pues pueden ocasionar un cortocircuito, luego reemplace el fusible dañado por uno nuevo que tenga la misma potencia de servicio.
• Aislar los cables no utilizados. Para prevenir cortocircuito, no quite las tapas de los cables o terminales sin conectar.
• Conecte correctamente los cables de altavoz a los terminales que corresponden. La unidad se puede dañar o no funcionar si combina los cables - o a tierra con cualquier parte metálica en el vehículo.
• Cuando solamente se conectan dos altavoces al sistema, los conectores se deben conectar ya sea a los terminales de salida delanteros o a los terminales de salida traseros (nunca mezcle los delanteros y los traseros). Por ejemplo, si realiza la conexión del conector + del altavoz izquierdo a un terminal de salida delantero, no conecte el conector - a un terminal de salida trasero.
• Después de haber instalado la unidad asegurese de que las luces y los indicadores del automovil funcionan correcctamente.
• Instale la unidad en un ángulo de 30˚ o menos. Spanish 19 Si usted conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del vehículo (tierra), puede ocasionar un cortocircuito, que puede provocar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles. Entrada da antena FM/AM Conecte al cableado del interruptor de detección del freno de parqueo del vehículo utilizando el conector relé suministrado. 2PRECAUCIÓN Por razones de seguridad, asegúrese de conectar el cable del sensor del freno de mano. PRK SW Cable del sensor del freno de mano (Verde) Spanish Cable de masa (Negro) - (Al chasis del automóvil)

Cable de la batería ( 5A ) (Amarillo)

Al interruptor de control de Cable de reductor de luz (Naranja/Blanco) iluminación del automóvil Interruptor de la llave de encendido

Caja de fusibles del automóvil (Fusible principal) Caja de fusibles del automóvil

Cable de la batería (Amarillo)

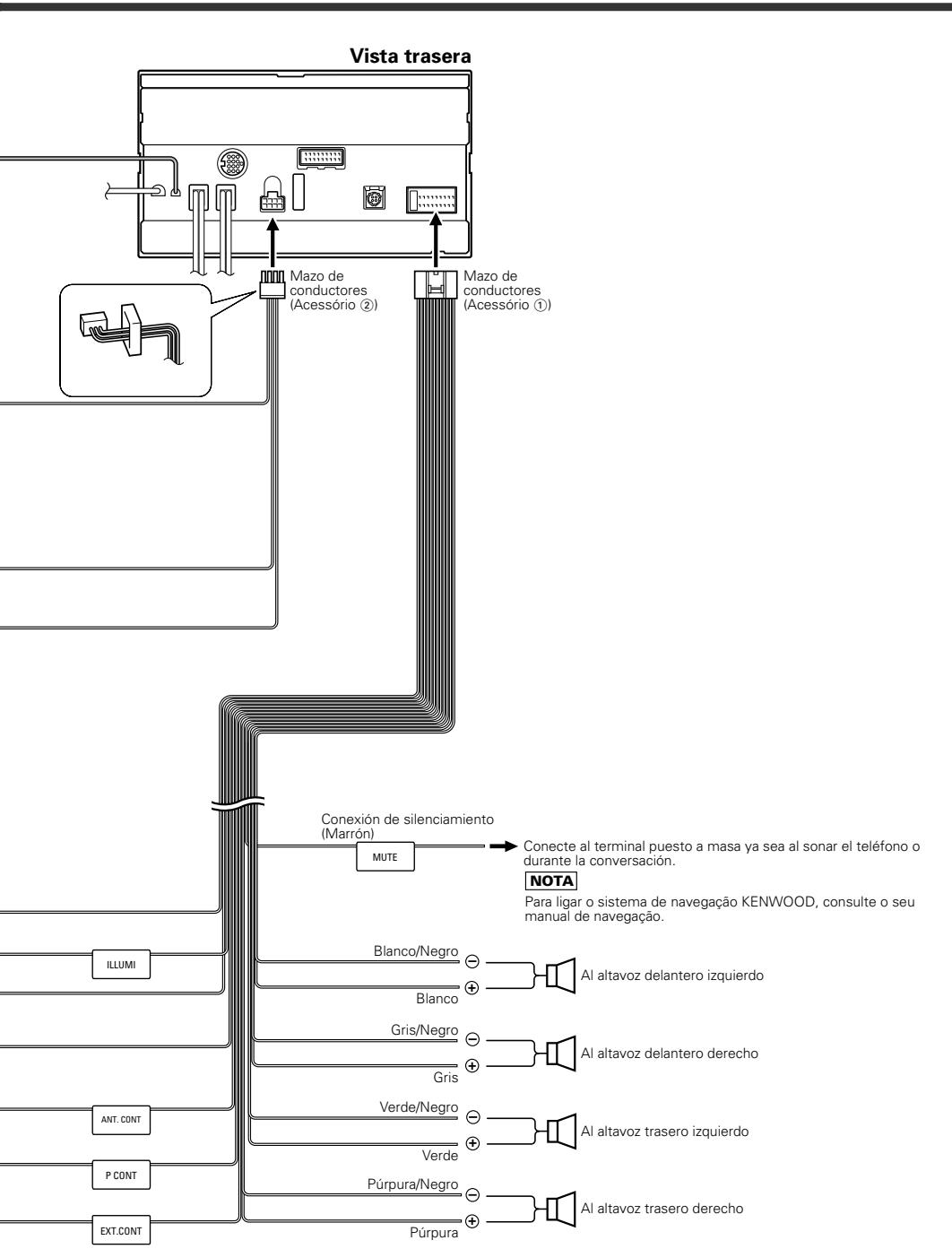

Cable del encendido (Rojo) Cable de masa (Negro) (Al chasis del automóvil) Dependiendo de la antena que está utilizando, Cable de control de antena conecte al terminal de control de la antena motriz, o motriz (Azul) al terminal de alimentación del amplificador de refuerzo de la antena tipo pelicular. Cable de control de potencia (Azul/blanco) Cuando utilice el amplificador de potencia opcional, conéteclo al terminal de control de potencia respectivo. Cable de control del amplificador externo (Rosado/Negro) Al terminal "EXT.AMP.CONT." del amplificador con la función de control del amplificador externo. Conexión de silenciamiento (Marrón) MUTE Conecte al terminal puesto a masa ya sea al sonar el teléfono o durante la conversación. NOTA Para ligar o sistema de navegação KENWOOD, consulte o seu manual de navegação. Blanco/Negro ILLUMI Blanco

Al altavoz delantero izquierdo Gris/Negro

Al altavoz delantero derecho Al altavoz trasero izquierdo Verde P CONT EXT.CONT Púrpura/Negro Púrpura

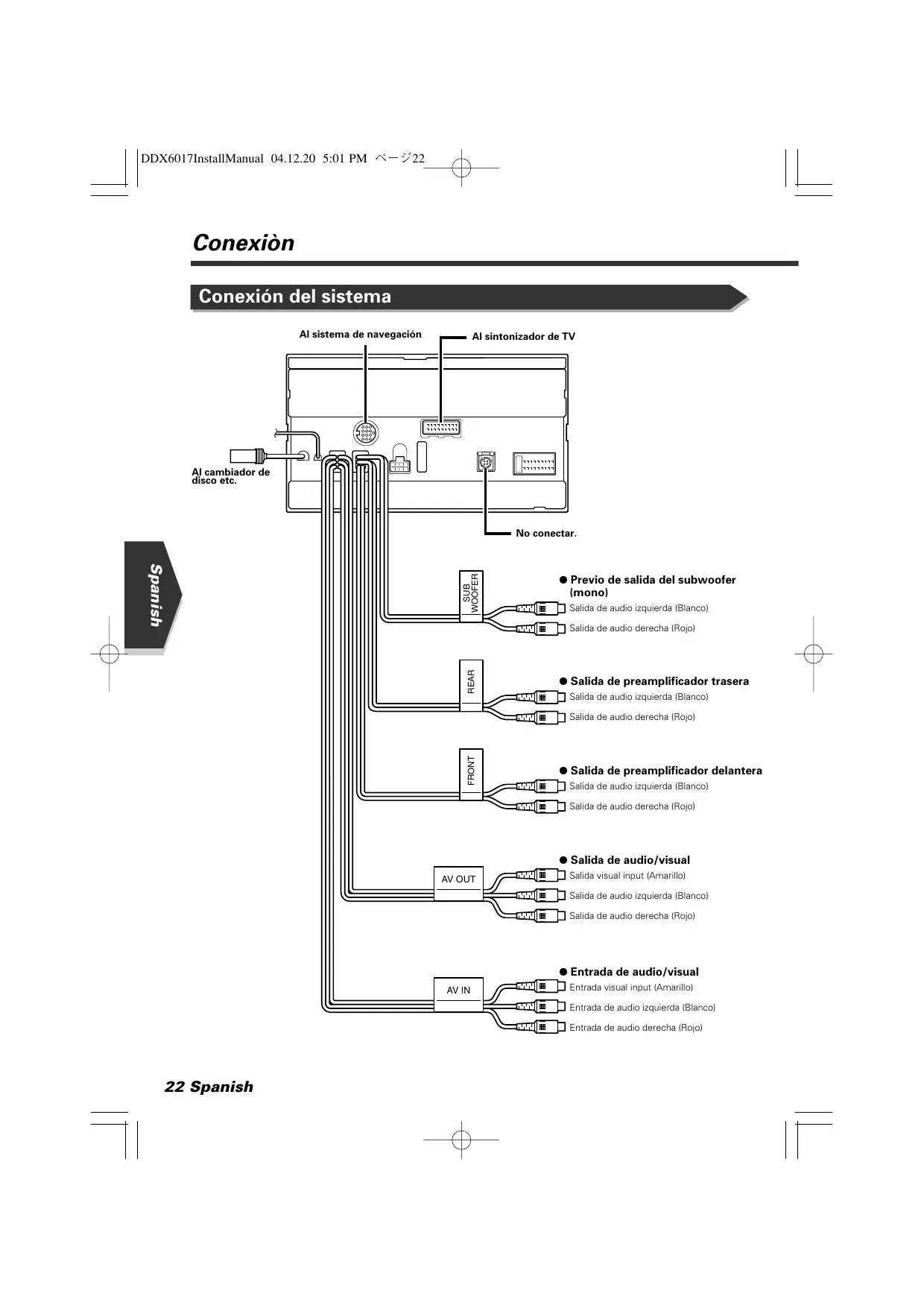

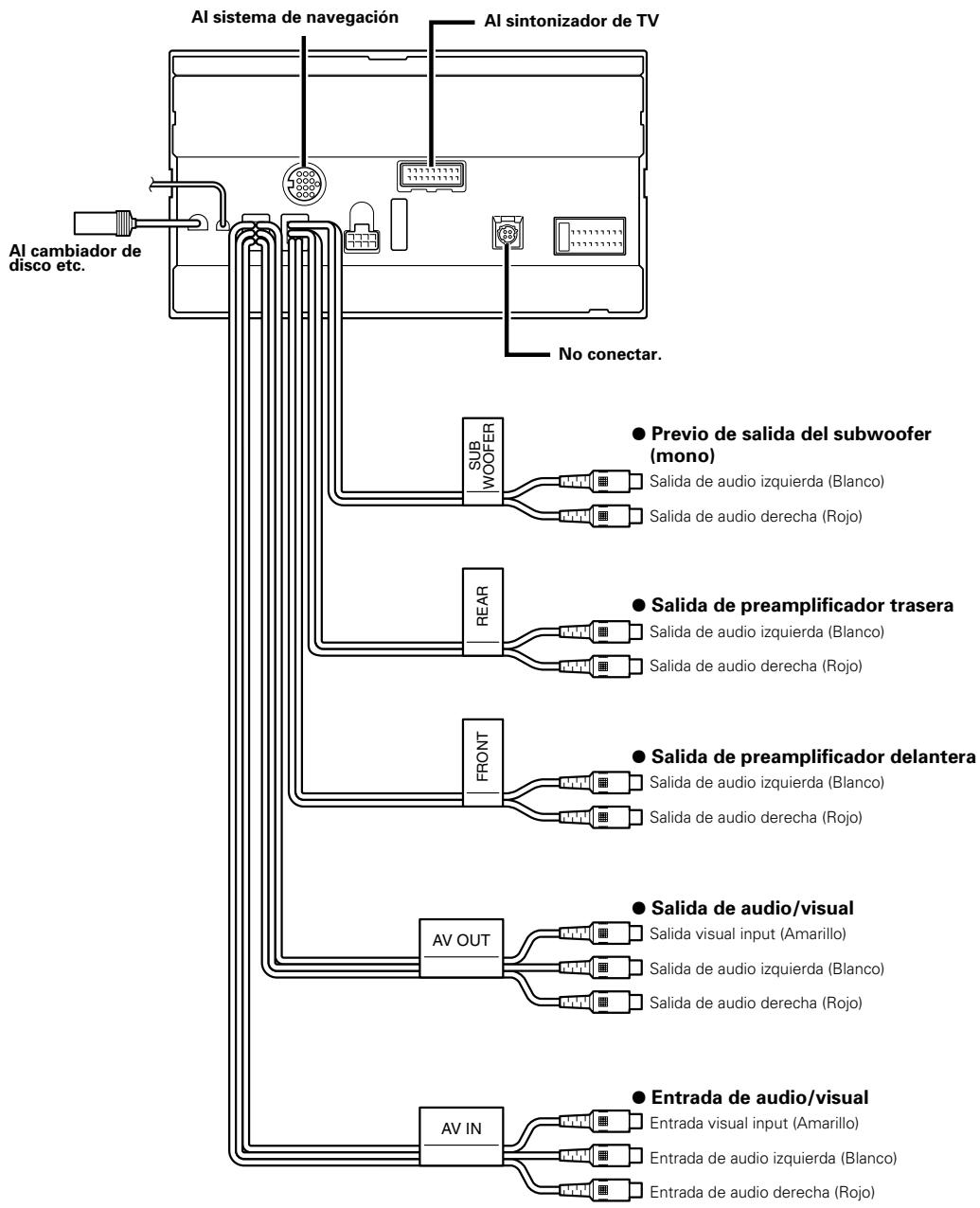

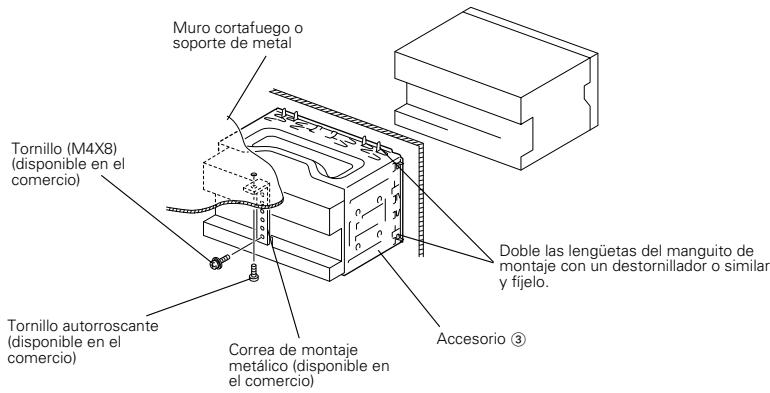

Al altavoz trasero derecho Spanish 21 Conexiòn Conexión del sistema Al sistema de navegación Al sintonizador de TV Al cambiador de disco etc. No conectar. SUB WOOFER Spanish ¶ Previo de salida del subwoofer (mono) Salida de audio izquierda (Blanco) REAR Salida de audio derecha (Rojo) ¶ Salida de preamplificador trasera Salida de audio izquierda (Blanco) FRONT Salida de audio derecha (Rojo) ¶ Salida de preamplificador delantera Salida de audio izquierda (Blanco) Salida de audio derecha (Rojo) Salida visual input (Amarillo) Salida de audio izquierda (Blanco) Salida de audio derecha (Rojo) Entrada visual input (Amarillo) Entrada de audio izquierda (Blanco) Entrada de audio derecha (Rojo) 22 Spanish Instalación para el monitor/unidad de reproductor Muro cortafuego o soporte de metal Tornillo (M4X8) (disponible en el comercio) Doble las lengüetas del manguito de montaje con un destornillador o similar y fíjelo. Tornillo autorroscante (disponible en el comercio) Correa de montaje metálico (disponible en el comercio) Accesorio 3 Asegúrese de que la unidad está instalada en forma segura. Si la unidad está en una posición inestable, es posible que no funcione correctamente (por ejemplo, el sonido puede interrumpirse). Spanish 23 Instalación Instalación en automóviles fabricados en Japón ■ Instalación en vehículos Toyota, Nissan o Mitsubishi utilizando ménsulas Accesorio 5 (M5x6mm) o Accesorio 6 (M5x7mm) Abrazadera Spanish Accesorio 5 (M5x6mm) o Accesorio 6 (M5x7mm) 24 Spanish Desinstalación de monitor/reproductor ■ Extracción del Marco (escudete)

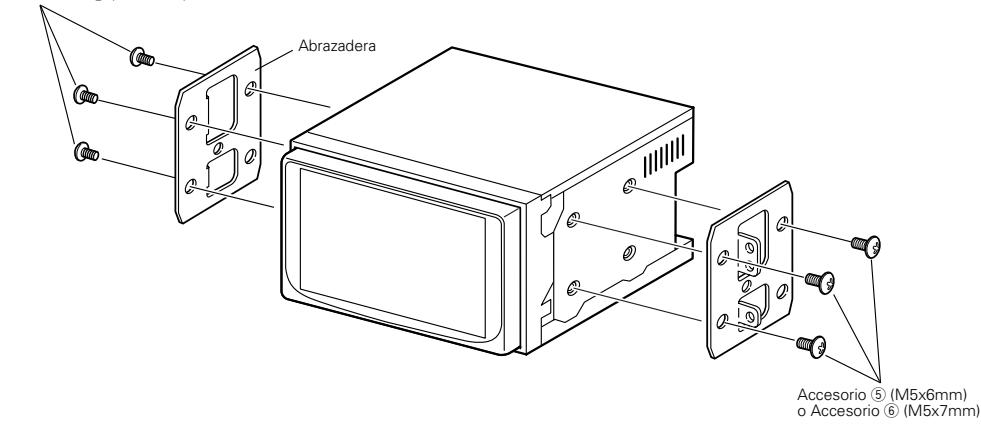

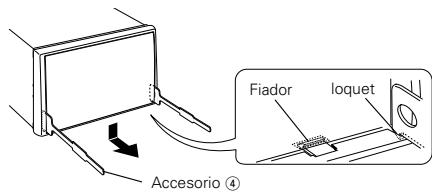

1. Enganche la uña de la herramienta de extracción 4 y

libere los cierres provistos en dos lugares de la parte inferior. Tal como se muestra en la figura, baje el marco y extráigalo hacia adelante. Fiador loquet Accesorio 4

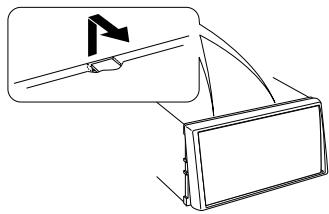

2. Después de extraer la parte inferior, libere de la misma

manera los dos lugares del lado superior. El marco podrá desmontarse también de la misma manera desde el lado superior. ■ Desmontaje de la unidad

1. Refiérase a la sección <Extracción del Marco> y retirelo.

2. Quite el tornillo (M4 × 6) del panel posterior.

3. Inserte profundamente las dos herramientas de

extracción 4 en las ranuras de cada lado, tal como se muestra en la figura.

4. Mueva la herramienta de extracción hacia abajo, y

extraiga la unidad hasta la mitad mientras presiona hacia adentro. Preste atención para no lastimarse con las uñas de la herramienta de extracción.

5. Termine de sacar la unidad con las manos, prestando

atención para no dejarla caer. Spanish 25
