| Tipo de producto | Lijadora de banda sobre bastidor |
| Marca | Fein |
| Modelo | GRIT GIMS 150 |
| Uso | Lijado de superficies metálicas (excepto magnesio) a cubierto de la intemperie |
| Velocidad en vacío | 3000 r/min |
| Alimentación eléctrica | Trifásica, 400 V / 230 V, 50 Hz |
| Interruptor | Marcha/Paro con pulsador de parada de emergencia |
| Ajuste de velocidad | En modelos 2H: dos velocidades (conmutador) |
| Ajuste en altura | Mediante manivela (4) y tornillo estrella (3) |
| Tope de profundidad | Sí, ajustable mediante tornillo (5) |
| Tope de altura | Sí, ajustable mediante tornillo (6) |
| Protector anticentellas | Sí, ajustable (9) |
| Centrado de la banda | Mediante tornillo estrella (11) |
| Cambio de banda | Sin herramientas gracias a la palanca (16) |
| Engrase | Diario, aceite en puntos marcados; mensual en engrasador (24) |
| Limpieza | Soplar las rejillas de ventilación con aire comprimido |
| Nivel de presión acústica (en vacío) | LpA = 80,5 dB(A), incertidumbre 4 dB |
| Nivel de presión acústica (lijado) | LpA = 94 dB(A), incertidumbre 4 dB |
| Garantía | Según legislación nacional + declaración del fabricante FEIN |
| Normas | CE, UKCA |
Preguntas frecuentes - GRIT GIMS 150 Fein
Preguntas de los usuarios sobre GRIT GIMS 150 Fein
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Lijadora en formato PDF gratis! Encuentra tus instrucciones GRIT GIMS 150 - Fein y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GRIT GIMS 150 de la marca Fein.
MANUAL DE USUARIO GRIT GIMS 150 Fein
Traducción del manual original.

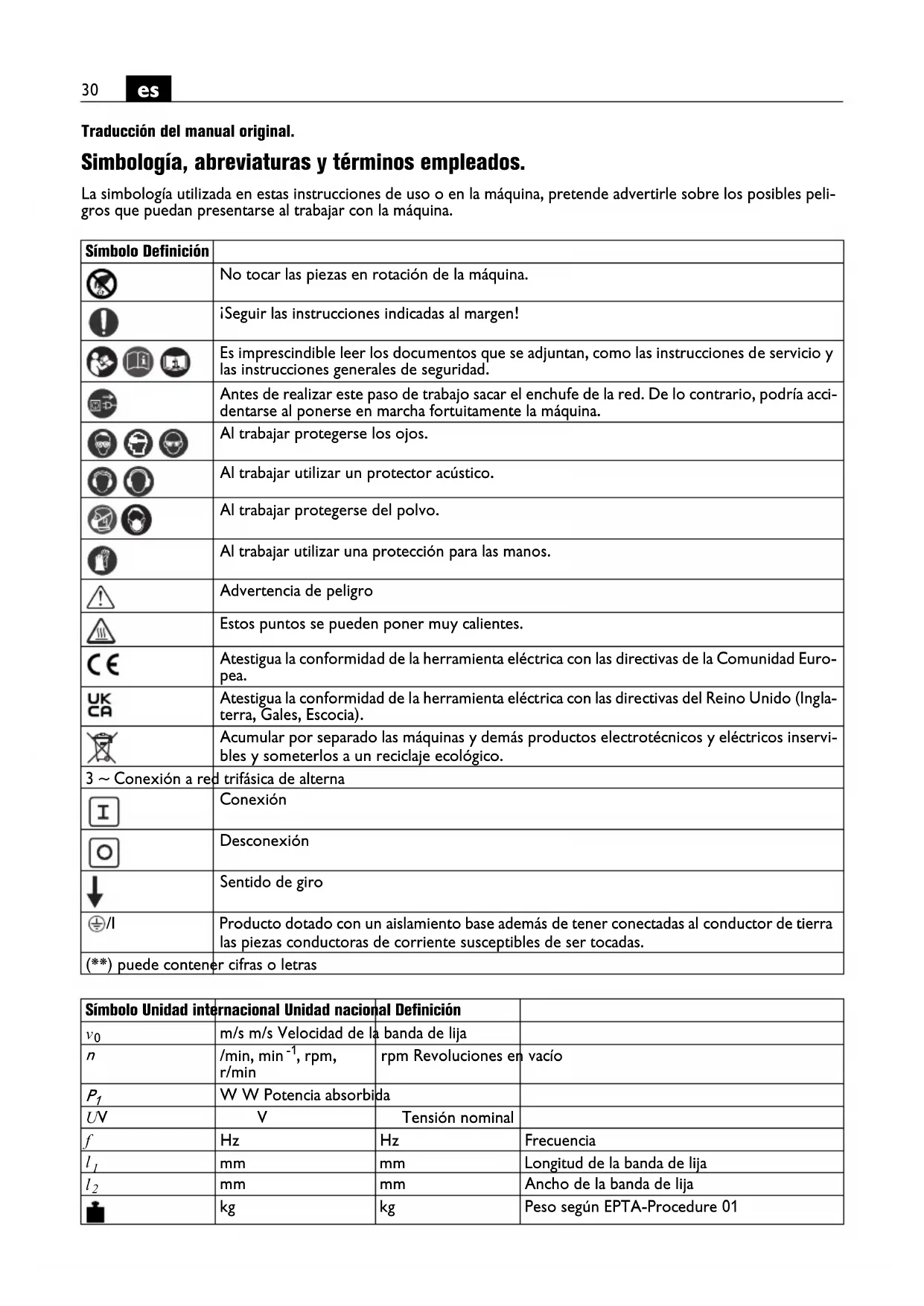

Simbología, abreviaturas y términos empleados.
La simbología utilizada en estas instrucciones de uso o en la máquina, pretende advertirle sobre los posibles peligros que puedan presentarse al trabajar con la máquina.
| Símbolo Definición | |
| No tocar las piezas en rotación de la máquina. | |
| iSeguir las instrucciones indicadas al margen! | |
| Es imprescindible leer los documentos que se adjuntan, como las instrucciones de servicio y las instrucciones generales de seguridad. | |
| Antes de realizar este paso de trabajo sacar el enchufe de la red. De lo contrario, podría accidentarse al ponerse en marcha fortuitamente la máquina. | |
| Al trabajar protegerse los ojos. | |
| Al trabajar utilizar un protector acústico. | |
| Al trabajar protegerse del polvo. | |
| Al trabajar utilizar una protección para las manos. | |
| Advertencia de peligro | |
| Estos puntos se pueden poner muy calientes. | |
| CE | Atestigua la conformidad de la herramienta eléctrica con las directivas de la Comunidad Europea. |
| UKCA | Atestigua la conformidad de la herramienta eléctrica con las directivas del Reino Unido (Inglaterra, Gales, Escocia). |
| Acumular por separado las máquinas y demás productos electrotécnicos y eléctricos inservibles y someterlos a un reciclaje ecológico. | |
| 3 ~ Conexión a red trifásica de alterna | |
| Conexión | |
| Desconexión | |
| Sentido de giro | |
| ⊕/I | Producto dotado con un aislamiento base además de tener conectadas al conductor de tierra las piezas conductoras de corriente susceptibles de ser tocadas. |
| (**) puede contener cifras o letras | |
| Símbolo Unidad internacional Unidad nacional Definición | |||
| v_0 | m/s m/s Velocidad de la banda de lija | ||
| n | /min, min ^-1 , rpm,r/min | rpm Revoluciones en vacío | |
| P_1 | W W Potencia absorbida | ||
| UV | V | Tensión nominal | |
| f | Hz | Hz | Frecuencia |
| l_1 | mm | mm | Longitud de la banda de lija |
| l_2 | mm | mm | Ancho de la banda de lija |
| kg | kg | Peso según EPTA-Procedure 01 | |
| Símbolo Unidad internacional Unidad nacional Definición | |||
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | Unidades básicas y unidades derivadas del sistema internacional de unidades SI. | |
Para su seguridad.
No utilice esta máquina sin haber leído con detenimiento y haber entendido íntegramente estas instrucciones de servicio, así como las "Instrucciones generales de seguridad" (n° de documento
3 41 30 054 06 1) adjuntas, inclusive las ilustraciones, especificaciones y reglas de seguridad.
Asimismo se deberán observar las directrices nacionales pertinentes a la seguridad eléctrica y protección en el trabajo.
En caso de no atenerse a las instrucciones de seguridad mencionadas en la documentación previamente citada, ello puede provocar una electrocución, incendio y/o lesión grave.
Guarde estas instrucciones de uso para posteriores consultas y entregueselas al usuario en caso de prestar o vender la máquina.
Uso reglamentario de la máquina.
La unidad móvil ha sido diseñada para lijar suelos de metal (excepto magnesio) en lugares cubiertos con las cintas de lija homologadas por FEIN.
Instrucciones de seguridad especiales.
Utilice un equipo de protección personal. Dependiendo del trabajo a realizar use una careta, una protección para los ojos, o unas gafas de protección. Si procede, emplee una mascarilla antipolvo, protectores auditivos, guantes de protección o un mandil especial adecuado para protegerle de los pequeños fragmentos que pudieran salir proyectados al desprenderse del útil o pieza.
Las gafas de protección deberán ser indicadas para protegerle de los fragmentos que pudieran salir despedidos al trabajar. La mascarilla antipolvo o respiratoria deberá ser apta para filtrar las partículas producidas al trabajar. La exposición prolongada al ruido puede provocar sordera.
Antes de conectar la máquina, asegúrese que estén firmemente apretadas todas las palancas de sujeción de la base rodante. Si la máquina descendiese repentina-mente durante el trabajo, ello puede provocar graves accidentes.
Únicamente trabaje sobre superficies horizontales. En superficies inclinadas puede llegarse a perder el control sobre la máquina.
Siempre mantenga el cable de extensión alejado de la zona de trabajo. ¡En caso de pasar con ruedas por encima del cable de red, al aplastarlo, o dañarlo, existe el riesgo de una descarga eléctrica!
Asegúrese de que está desconectada la lijadora de cinta antes de conectarla a la red (deberá esta activada la tecla "0" del interruptor de seguridad). Conecte el cable de extensión al enchufe (21). Pase el cable de extensión por el sujetacables (22).
Al trabajar no emplee ropa holgada, ni joyas, ni lleve suelto el pelo, si es largo. A pesar de los dispositivos de protección, es posible que los objetos sueltos sean arrastrados por piezas móviles y provoquen un accidente.
No emplee bandas de lija desgastadas, rasgadas ni embazadas. Trate cuidadosamente las bandas de lija y guárdelas siguiendo las instrucciones del fabricante. ¡No doble las bandas de lija! Las bandas de lija dañadas pueden rasgarse y salir proyectadas pudiendo causar un accidente.
No emplee bandas de lija ni accesorios especiales que no hayan sido especialmente desarrollados u homologados por el fabricante. El mero hecho de que sea montable una banda de lija o accesorio en la máquina, no supone que su funcionamiento sea seguro.
Siempre utilice los dispositivos de protección que lleva la máquina. Los dispositivos de protección deberán estar montados de forma segura en la máquina para lograr una seguridad máxima. Los dispositivos de seguridad tienen la misión de proteger al usuario de las partículas proyectadas y del contacto fortuito con la cinta de lija.
¡Atención, peligro de incendio y explosión! Al lijar metales (p. ej. aluminio) se produce polvo susceptible de incendiarse o explotar. No utilice la máquina cerca de materiales combustibles. Las chispas producidas pueden llegar a incendiar estos materiales.
Preste atención a que las chispas proyectadas no puedan dañar a ninguna persona. Retire los materiales combustibles que se encuentren cerca. Al lijar metales se proyectan chispas.
Cuide que las personas en las inmediaciones se mantengan a suficiente distancia de la zona de trabajo. Toda persona que acceda a la zona de trabajo deberá utilizar un equipo de protección personal. Podrían ser lesionadas, incluso fuera del área de trabajo inmediato, al salir proyectados fragmentos de la pieza de trabajo o del útil.
La superficie tratada se puede poner muy caliente. No la toque con la mano.
Jamás toque la cinta de lija en funcionamiento.
Peligro de accidente.
Si se presenta una situación de peligro, accione inmediatamente el botón de parada de seguridad. La máquina sigue en marcha por inercia unos 50 s.
Limpie periódicamente las rejillas de refrigeración de la máquina. El ventilador del motor aspira polvo hacia el interior de la carcasa. En caso de acumularse polvo de metal en exceso, ello puede provocar al usuario una descarga eléctrica.
El enchufe de la máquina solamente deberá ser montado por un electricista. El conductor de protección de la toma de corriente deberá estar conectado a la toma de tierra de la red.
¡Al realizar trabajos de mantenimiento y reparación extraer el enchufe de la red! Si la máquina se conecta accidentalmente, ello puede acarrear lesiones graves.
Deje controlar periódicamente la seguridad eléctrica de la máquina según las disposiciones que marca la ley. ¡Las máquinas no sometidas a este control pueden causar una electrocución!
Antes de la primera puesta en marcha verifique el sentido de giro del motor. Si el sentido de giro fuese incorrecto, ello puede provocar que la pieza salga proyectada y cause un accidente. La inversión del sentido de giro solamente deberá ser realizado por un electricista.
Nunca se coloque Ud., ni otras personas, directamente junto a la banda de lija al conectar la máquina. La banda de lija puede romperse y causar lesiones graves.
Manipulación con materiales peligrosos
Al trabajar con esta herramienta en desbaste de material se genera polvo que puede ser peligroso.
El contacto o inspiración de ciertos materiales en polvo como, p. ej., el amianto o los materiales que lo contengan, pinturas con plomo, metales, ciertos tipos de madera, minerales, partículas de sílice de materiales a base de mineral, disolventes de pintura, conservadores de la madera y antifouling para embarcaciones puede provocar en las personas reacciones alérgicas y/o enfermedades respiratorias, cáncer, daños congénitos o trastornos reproductivos. El riesgo derivado de la inspiración de material en polvo depende de la frecuencia de exposición al mismo. Utilice un sistema de aspiración apropiado para el polvo producido en combinación con un equipo de protección personal y cuide que esté bien ventilado el puesto de trabajo. Se recomienda que los materiales que contengan amianto sean procesados por especialistas.
El polvo de madera y el de aleaciones ligeras, así como la mezcla de sustancias químicas con material en polvo caliente pueden llegar a autoinflamarse o provocar una explosión. Evite el salto de chispas en dirección al depósito de polvo así como el sobrecalentamiento de la herramienta eléctrica y de la pieza a lijar, vacíe con suficiente antelación el depósito de polvo, respete las instrucciones de trabajo del fabricante del material y las prescripciones vigentes en su país sobre los materiales a trabajar.
De una ojeada.
1 Tornillos de fijación
2 Barra de guía
3 Tornillo de fijación
4 Manivela para ajuste de altura de la lijadora de cinta
5 Tornillo de tope de profundidad
6 Tornillo de tope de altura
7 Manivela de ajuste de la fuerza de ascenso
8 Manilla para ajuste paralelo
9 Protección contra chispas
10 Tornillos de mariposa de protección contra chispas
11 Manilla de ajuste del curso de la banda
12 Rueda motriz
13 Rueda de contacto
14 Tornillo de tapa lateral
15 Tapa lateral
16 Palanca de sujeción
17 Tornillos para ajuste basto de tensión de banda
18 Interruptor de conexión/desconexión
19 Selector de velocidad (sólo modelos 2H)
20 Botón de parada de seguridad
21 Enchufe
22 Sujetacables
23 Rejillas de refrigeración
24 Engrasador
25 Etiqueta informativa
Ajustes.
Antes de cualquier manipulación en la máquina extraiga el enchufe de red de la toma de corriente.
Ajuste de la barra de guía (Figura 3).
Afloje los cuatro tornillos (1) y ajuste la barra de guía (2) a la altura de trabajo deseada. Apriete firmemente todos los tornillos en esa posición.
Ajuste del arranque de material (Figuras 1/4).
Ajuste la lijadora de cinta a la altura de trabajo aproximada con la manilla (3).
Con la manivela (4) ajuste la separación entre la cinta de lija y la superficie. El arranque de material puede ajustarse también durante el proceso de trabajo.
Ajuste del tope de profundidad (Figuras 1/5).
Afloje el tornillo (5).
Ajuste con la manivela (4) el arranque de material máximo que desee alcanzar con la lijadora de cinta.
Sujete en esa posición el tope de profundidad con el tornillo (5).
Ajuste del tope de altura (Figura 6).
Abata hacia arriba la barra de guía hasta lograr subir la lijadora de cinta.
El tornillo (6) permite ajustar el ángulo de inclinación deseado.
Ajuste de la fuerza de ascenso (Figura 7).
La manivela (7) permite ajustar la fuerza de ascenso requerida.
Ajuste la fuerza de ascenso de manera que Ud. pueda descender con facilidad la lijadora de cinta y que al mismo tiempo ésta quede automáticamente en la posición superior al dejarla subir.
Ajuste del paralelismo (Figura 8).
Para que el arranque de material sea uniforme, es necesario que la cinta de lijar quede paralela a la superficie.
Ajuste el curso de la cinta de lija con la manilla (8).
Ajuste de la protección contra chispas (9) (Figura 1).
Afloje ambos tornillos de mariposa (10) y ajuste la protección contra chispas (9) de manera que logre cubrir la cinta de lija lo máximo posible.
Apriete nuevamente los tornillos de mariposa.
Ajuste del curso de la cinta.
Conecte brevemente nada más la máquina para controlar el curso de la banda.
Corrija el curso de la banda con la manilla (11) para centrarla en caso de que se desvíe hacia uno de los
lados.
Si no fuese posible centrar la banda:
Limpie con aire comprimido la rueda motriz (12) y la rueda de contacto (13).
Inspeccione la rueda motriz y la rueda de contacto en cuanto a desgaste y una posible deformación. ¡Haga sustituir de inmediato las piezas deterioradas!
Cambio de la banda de lija.
Antes de cualquier manipulación en la máquina extraiga el enchufe de red de la toma de gente.
Afloje el tornillo (14) y abata hacia abajo la tapa lateral (15).
Gire hacia abajo la palanca (16) para descargar el dispositivo tensor.
Retire la banda de lija desgastada. iMonte la banda de lija nueva teniendo en cuenta el sentido de
marcha indicado en su cara interior! Deberá coincidir con el sentido de giro del rodillo motriz.
Coloque al mismo tiempo la banda de lija sobre la rueda motriz (12) y la rueda de contacto (13).
Gire hacia arriba la palanca (16) para tensar la banda.
Si la banda de lija no quedase suficientemente tensa, es necesario reajustar el dispositivo tensor. Aflo-
jar ambos tornillos (17), desplazar el dispositivo tensor y volver a apretar los tornillos.
Cierre la tapa lateral (15) y apriete firmemente el tornillo (14).
Monte la base lijadora (7) y la caja colectora de virutas (8).
Verifique la medida de la ranura en la base de lijar.
Conecte la máquina y ajuste el curso de la banda.
Instrucciones de manejo.
Conexión:
Apretar el botón "I" (18).
Desconexión:
Apretar el botón "0" (18).
Conexión: (solo modelos 2H)
Apretar el interruptor "I" (18).
Desconexión: (solo modelos 2H)
Apretar el interruptor "I" (18).
Tras su desconexión, la máquina sigue en marcha por inercia aprox. 50 s.
Botón de parada de seguridad (20):
Si se presenta una situación de peligro, accione inmediatamente el botón de parada de seguridad.
Cambio de velocidad (19) (solo modelos 2H)
Selector en posición 1: Bajas revoluciones
Selector en posición 2: Altas revoluciones
El cambio de velocidad se realizará con la máquina detenida con el selector (19).
Protección contra sobrecarga.
La máquina se detiene si es fuertemente solicitada durante un tiempo prolongado. Tras un tiempo de enfriamiento de aprox. 15 minutos vuelve a estar disponible la máquina.
Instrucciones para la operación.
Traslade la base rodante hasta el lugar de trabajo.
Conecte la lijadora de cinta y coloque la barra de guía en la posición de trabajo.
Guíe la lijadora de cinta a velocidad uniforme sobre la superficie a lijar.
Al finalizar el trabajo, abata hacia arriba la barra de guía y desconecte la lijadora de cinta.
Valores de emisión de ruido.
Vacío Lijado
Nivel de de presión sonora L_pA (re 20 μPa), medido con filtro A en el puesto de trabajo, en decibelios 80,5 94
Inseguridad K_pA , en decibelios 4 4
Nivel de potencia acústica L_wA (re 1 pW), medido con filtro A, en decibelios 90 100,5
Inseguridad K_wA , en decibelios 2,5 2,5
Vacío Lijado
Condiciones de servicio
Revoluciones [/min] 3 000 3 000
Material - ST 37
Dimensiones - 8 x 40
Banda de lija
GRIT by Fein
- 36Z
OBSERVACIÓN: la suma de los valores emitidos medidos, considerando la inseguridad respectiva, representa el límite superior que puede alcanzarse en las mediciones.
¡Utilizar unos protectores acústicos!
Valores de medición determinados según normativa del producto pertinente (ver última página en estas instrucciones de uso).
Reparación y servicio técnico.
Las reparaciones deberán ser realizadas por un técnico de acuerdo con las prescripciones vigentes.
En caso de una reparación recomendamos recurrir a un servicio técnico FEIN, un taller concertado FEIN o una representante FEIN.
En caso de que se dañe el cable de conexión de la máquina es necesario sustituirlo por un cable de repuesto original adquirible a través de uno de los servicios técnicos FEIN.
La lista de piezas de recambio actual de esta máquina la encuentra en internet en www.fein.es.
Mantenimiento diario
Sople con aire comprimido las rejillas de ventilación (23) de la carcasa motor y los puntos marcados (ver etiqueta indicadora (25)).
Lubrique diariamente la máquina en los puntos indicados con aceite de máquinas (ver etiqueta indicadora (25)).
Siempre que cambie la banda de lija, inspeccione el grado de desgaste y el estado de la rueda motriz (12) y de la rueda de contacto (13). Haga sustituir las piezas deterioradas.
Una vez suficientemente enfriados, retire los residuos acumulados en la carcasa. Éstos solamente se deberán desechar con recipientes apropiados.
Lubrique mensualmente los apoyos del dispositivo tensor empleando para ello el engrasador (24).
Limpie exteriormente la máquina con aire comprimido.
Si fuese preciso, puede sustituir Ud. mismo las piezas siguientes: banda de lija, protección contra chispas
Garantía.
La garantía del producto se realiza de acuerdo a las regulaciones legales vigentes en el país de adquisición. Adicionalmente, FEIN ofrece una garantía ampliada de acuerdo con la declaración de garantía del fabricante FEIN.
El material de serie suministrado con su máquina puede que no corresponda en su totalidad al material descrito o mostrado en estas instrucciones de uso.
Declaración de conformidad.
La Declaración CE solo es válida para países de la Unión Europea y de la EFTA (European Free Trade Association) y solo para productos destinados para el mercado de la UE y de la EFTA. El marcado UKCA pierde su validez si el producto es comercializado en el mercado de la UE.
La Declaración UKCA solo es válida en el mercado británico (Inglaterra, Gales y Escocia) y solo para productos destinados para el mercado británico. El marcado CE pierde su validez si el producto es comercializado en el mercado británico.
La empresa FEIN declara bajo su propia responsabilidad que este producto cumple con las disposiciones pertinentes detalladas en la última página de estas instrucciones de servicio.
Expediente técnico en: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Protección del medio ambiente, eliminación.
Tanto los embalajes como las máquinas y accesorios inservibles deben ser llevados a un Punto Limpio para ser reciclados ecológicamente.
Esquemas de conexión.
Tipo GIMS75/GIMS150
440 V/254 V, 400 V/220 V
GIMS75-6/GIMS150-6
440 V/254 V, 400 V/220 V
página 98
Tipo GIMS75/GIMS150
230 V/220 V
GIMS75-6/GIMS150-6
230 V/220 V
página 99
Tipo GIMS72 2H/GIMS150 2H
440 V/254 V, 400 V/220 V
página 100
1 pW), i decibel 90 100,5
Usikkerhed K_wA ,
i decibel 2,5 2,5
Driftsbetingelser
Omdrejningstal (/min) 3 000 3 000
Materiale - ST 37
Mål - 8 x 40
Slibebånd
GRIT by Fein
- 36Z
μPa), v decibelech 80,5 94
