GRIT GIMS 150 - Slibemaskine Fein - Gratis brugsanvisning og manual

Produkttype	Båndsliber på ramme
Mærke	Fein
Model	GRIT GIMS 150
Anvendelse	Slibning af metaloverflader (undtagen magnesium) i læ for vejrlig
Tomgangshastighed	3.000 omdr./min
Strømforsyning	Trefaset, 400 V / 230 V, 50 Hz
Afbryder	Start/Stop med nødstopknap
Hastighedsjustering	På modeller 2H: to hastigheder (kontakt)
Højdejustering	Med håndsving (4) og stjerneskrue (3)
Dybdeanslag	Ja, justerbar med skrue (5)
Højdeanslag	Ja, justerbar med skrue (6)
Gnistbeskyttelse	Ja, justerbar (9)
Båndcentrering	Med stjerneskrue (11)
Båndskift	Uden værktøj takket være håndtag (16)
Smøring	Dagligt, olie på markerede punkter; månedligt på smørenippel (24)
Rengøring	Blæs ventilationsåbningerne rene med trykluft
Lydtryksniveau (tomgang)	LpA = 80,5 dB(A), usikkerhed 4 dB
Lydtryksniveau (slibning)	LpA = 94 dB(A), usikkerhed 4 dB
Garanti	I overensstemmelse med national lovgivning + FEIN producent erklæring
Standarder	CE, UKCA

Ofte stillede spørgsmål - GRIT GIMS 150 Fein

Hvordan skifter jeg slibebåndet?

Tag stikket ud. Løsn skruen (14) og åbn sidedækslet (15). Sænk håndtaget (16) for at løsne båndet. Udskift båndet og vær opmærksom på rotationsretningen (angivet på bagsiden). Løft håndtaget for at stramme. Luk dækslet og stram skruen.

Hvordan justerer jeg arbejdshøjden?

Løsn de fire skruer (1) på styrestangen, indstil den ønskede højde, og spænd derefter skruerne. For finjustering af materialefjernelse, brug håndsvinget (4).

Hvad gør jeg, hvis slibebåndet driver til siden?

Brug stjerneskruen (11) til at centrere båndet. Hvis det ikke centrerer, rengør drivhjulet (12) og kontakt hjulet (13) med trykluft. Kontroller for slitage og udskift om nødvendigt.

Hvordan stopper jeg maskinen i nødstilfælde?

Tryk straks på den røde nødstopknap (20). Maskinen stopper inden for ca. 50 sekunder. Slip først knappen efter fuldstændig standsning.

Hvilken type olie skal jeg bruge til smøring?

Brug en passende olie til værktøjsmaskiner. Påfør dagligt olie på de markerede punkter på maskinen (se instruktionspladen). En gang om måneden smør lejerne på spændeanordningen via smørenippel (24).

Hvilke slibebånd er tilladt?

Brug kun slibebånd godkendt af Fein, såsom GRIT by Fein bånd (f.eks. korn 36Z). Overhold dimensioner og rotationsretning. Bøj ikke båndene og kontroller, at de ikke er slidte eller revnede.

Kan jeg slibe magnesium med denne sliber?

Nej, maskinen er designet til slibning af metaloverflader undtagen magnesium. Slibning af magnesium indebærer risiko for brand og eksplosion.

Hvordan justerer jeg hastigheden på modeller 2H?

Brug kontakten (19) til at vælge mellem position 1 (lav hastighed) og position 2 (høj hastighed). Skift kun hastighed, når maskinen er standset.

Hvordan rengør jeg ventilationsåbningerne?

Tag stikket ud. Blæs regelmæssigt trykluft ind i ventilationsåbningerne (23) på motorhuset for at fjerne ophobet metalstøv. Dette forhindrer elektriske uheld.

Hvor finder jeg reservedele?

Den opdaterede reservedelsliste findes på www.fein.com. For reparationer, kontakt FEIN kundeservice eller et autoriseret værksted. Beskadiget strømkabel skal udskiftes med et specifikt FEIN kabel.

BRUGSANVISNING GRIT GIMS 150 Fein

Oversættelse af den originale betjeningsvejledning

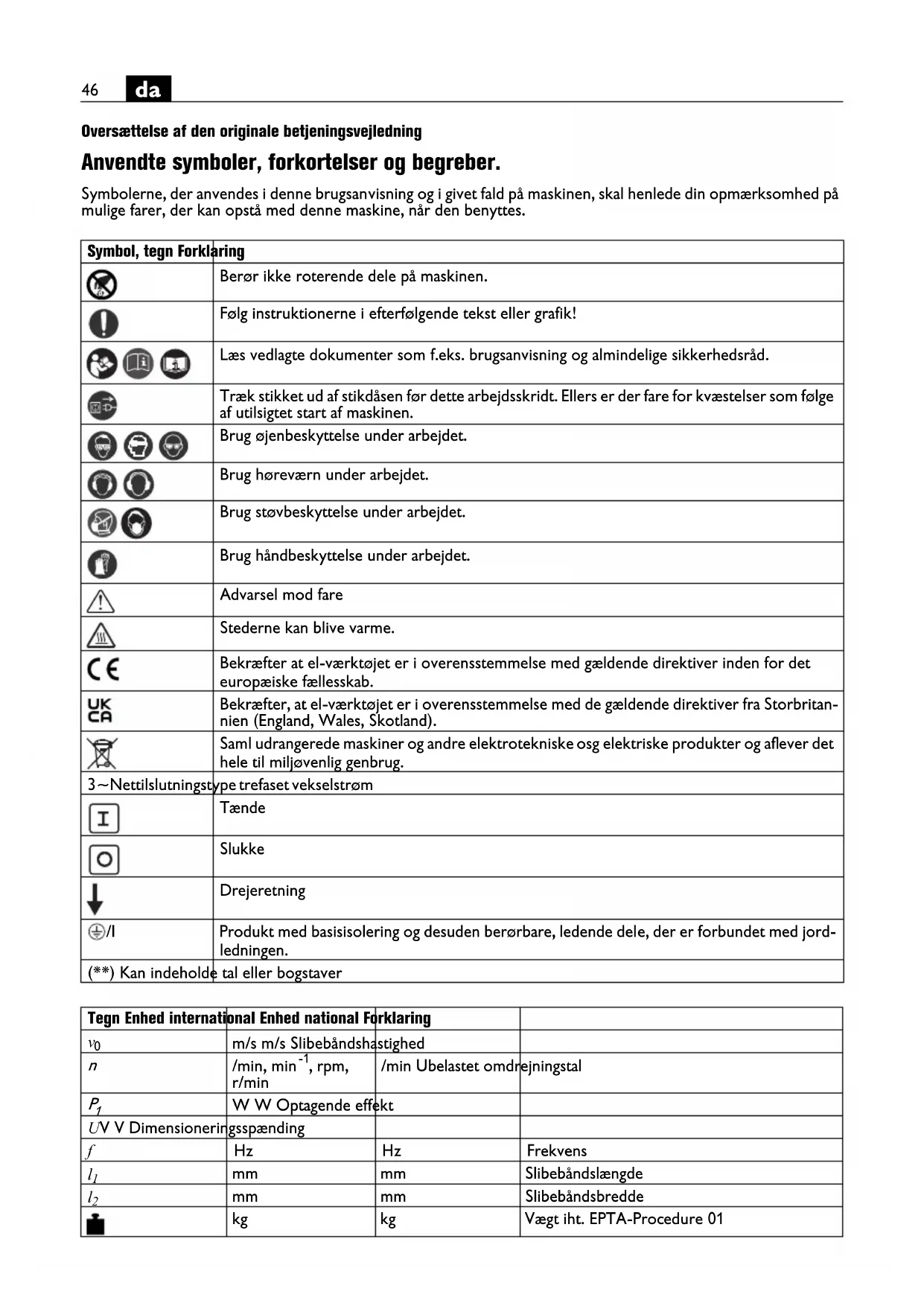

Anvendte symboler, forkortelser og begreber.

Symbolerne, der anvendes i denne brugsanvisning og i givet fald på maskinen, skal henlede din opmærksomhed på mulige farer, der kan opstå med denne maskine, når den benyttes.

Symbol, tegn Forklaring
	Berør ikke roterende dele på maskinen.
	Følg instruktionerne i efterfølgende tekst eller grafik!
	Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd.
	Træk stikket ud af stikdåsen før dette arbejdsskridt. Ellers er der fare for kvæstelser som følge af utilsigtet start af maskinen.
	Brug øjenbeskyttelse under arbejdet.
	Brug høreværn under arbejdet.
	Brug støvbeskyttelse under arbejdet.
	Brug håndbeskyttelse under arbejdet.
	Advarsel mod fare
	Stederne kan blive varme.
	Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
	Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland).
	Saml udrangerede maskiner og andre elektrotekniske og elektriske produkter og aflever det hele til miljøvenlig genbrug.
3~Nettilslutningstype trefaset vekselstrøm
	Tænde
	Slukke
	Drejeretning
	Produkt med basisisolering og desuden berørbare, ledende dele, der er forbundet med jordledningen.
(**) Kan indeholde tal eller bogstaver

Tegn Enhed international	Enhed national	Forklaring
v_0	m/s m/s Slibebåndshastighed
n	/min, min ^-1 , rpm,r/min	/min Ubelastet omdrejningstal
P_1	W W Optagende effekt
UV V Dimensioneringsspænding
f	Hz	Hz	Frekvens
l_1	mm	mm	Slibebåndslængde
l_2	mm	mm	Slibebåndsbredde
	kg	kg	Vægt iht. EPTA-Procedure 01

Tegn Enhed international Enhed national Forklaring
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2

For din egen sikkerheds skyld.

Anvend ikke denne maskine, før du har læst denne brugsanvisning samt de vedlagte "Almindelige betjeningsinstruktioner" (skriftnummer 3 41 30 054 06 1) nøje igennem og forstået det hele, inkl. illustrationer, specifikationer og sikkerhedsregler.

Læs og overhold ligeledes de gældende nationale bestemmelser vedr. elektrisk sikkerhed og arbejdsbeskyttelse.

En manglende overholdelse af sikkerhedsanvisningerne i den nævnte dokumentation kan føre til elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar denne driftsvejledning til senere brug og sørg for, at den følger med maskinen, hvis den videregives eller sælges til en ny ejer.

Bestemmelse af maskinen.

Bändsliberen med stel er beregnet til at slibe gulvarealer af metal (undtagen magnesium) med slibebånd, der er godkendt af FEIN, i vejrbeskyttede omgivelser.

Specielle sikkerhedsforskrifter.

Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab.

Sørg for, at alle spændearme er spændt godt på kørestativet, før maskinen tændes. Sænker maskinen sig pludseligt under arbejdet, kan dette føre til alvorlige uheld.

Arbejd kun på vandrette flader. På skrå flader kan maskinen komme ud af kontrol.

Før altid forlængerledningen væk fra arbejdsstedet under arbejdet. Overkørsel, klemning eller beskadi-gelse af netkablet kan føre til elektrisk stød!

Sikr før tilslutningen til strømnettet, at båndsliberen er slukket (taste „0“ skal være trykket ned på sikkerhedskontakten!). Sæt forlængerledningen i stikket (21).

Træk forlængerledningen gennem kabelføringen (22).

Bær ikke løstsiddende tøj, smykker eller åbent, langt hår under arbejdet. Løse genstande kan fanges af dele, der bevæger sig, og føre til kvæstelser, selv om beskyttelsesanordninger er monteret.

Anvend ikke slidte, revnede eller meget tilstoppede slibebånd. Håndter slibebånd omhyggeligt og opbevar disse iht. fabrikantens instruktioner. Knæk ikke slibebånd! Beskadigede slibebånd kan gå i stykker, slynges væk og kvæste tredjemand.

Brug ikke slibebånd eller andet tilbehør, der ikke er udviklet eller frigivet specielt af producenten. Sikker drift er ikke kun givet ved, at slibebåndet eller tilbehøret passer til din maskine.

Anvend altid de beskyttelsesanordninger, der findes på maskinen. Beskyttelsesanordningerne skal være monteret sikkert på maskinen for at opnå max. sikkerhed.

Beskyttelsesanordningerne skal beskytte operatøren mod omkringflyvende slibepartikler og utilsigtet berøring med slibebåndet.

Pas på - brand- og eksplosionsfare! Når metal slibes (f.eks. aluminium), opstår der støv, der kan være brændbart eller eksplosivt. Anvend ikke maskinen i nærheden af brændbare materialer. Materialet vil kunne blive antændt af gnister.

Sørg for, at personer ikke udsættes for gnistregn. Fjern brændbare materialer i nærheden. Gnistregn opstår i forbindelse med metalslibning.

Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækket tilbehør kan flyve væk og føre til kvæstelser også uden for det direkte arbejdsområde.

Den bearbejdede flade kan blive meget varm. Berør den ikke med hånden.

Berør aldrig slibebåndet, når det er i gang. Fare for personskade.

Tryk straks på sikkerheds-stop-tasten i farlige situationer. Maskinen har et efterløb på op til 50 sekunder.

Rengør ventilationsåbningerne på maskinen med regelmæssige mellemrum. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles.

Maskinens stik må kun monteres af en autoriseret elektriker. Jordledningen i netstikdåsen skal være forbundet med strømnettets jordforbindelse.

Træk stikket ud, før vedligeholdelse og istandsættelse finder sted! En utilsigtet tænding af maskinen kan føre til alvorlige kvæstelser.

Få maskinens elektriske sikkerhed kontrolleret iht. de lovmæssige bestemmelser med regelmæssige mellemrum. Ikke kontrollerede maskiner er forbundet med fare for elektrisk stød!

Kontrollér motorens drejeretning før første ibrugtagning. Er drejeretningen forkert, kan emnet slynges væk, hvilket kan føre til uheld. Drejeretningen må kun omstilles af en autoriseret elektriker.

Hverken brugeren eller andre personer må stå direkte ved siden af slibebåndet, när maskinen tændes. Slibebåndet kan gå i stykker og føre til kvæstelser.

Håndtering med farligt støv

Bruges dette værktøj til materialeafslibende arbejdsprocesser, opstår der støv, der kan være farligt. Berøring eller indånding af nogle former for støv som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle træsorter, mineraler, silikatpartikler med stenholdige materialer, farveopløsende midler, træbeskyttelsesmidler, kan udløse allergiske reaktioner og/eller luftvejssygdomme, kræft og forplantningsskader hos personer med allergiske reaktioner. Risikoen for at indånde støv afhænger af ekspositionen. Brug en opsugningsmåde, der er afstemt efter det støv, der opstår, samt personligt beskyttelsesudstyr og sørg for god udluftning/ventilation på arbejdspladsen. Overlad altid behandling af asbestholdigt materiale til fagfolk. Træstøv og letmetalstøv, varme blandinger af slibestøv og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og føre til eksplosion. Undgå gnistregn hen imod støvbeholder samt overophedning af elværktøjet og slibegodset, tøm rettidigt støvbeholderen, følg bearbejdningshenvisningerne fra materialeproducenten samt de forskrifter, der gælder i brugslandet for de materialer, der skal bearbejdes.

Med et blik.

1 Stilleskruer
2 Styrestang
3 Låseskrue
4 Håndsving til højdeindstilling af bändsliber
5 Skrue til dybdeanslag
6 Skrue til højdeanslag
7 Håndsving til indstilling af løftekraft
8 Stjernedrejeskrue til parallelindstilling
9 Gnistværn
10 Vingeskruer, gnistbeskyttelse
11 Stjernedrejeskrue, bändløbsjustering
12 Drevskive
13 Kontaktskive
14 Skrue til sidelåg
15 Sidedæksel
16 Spændegreb
17 Skruer, grovindstilling til bändspænding
18 Start-stop-kontakt
19 Skift omdrejningstal (kun 2H-modeller)
20 Sikkerheds-stop-tast
21 Stik
22 Kabelføring
23 Ventilationsåbning
24 Smørenippel
25 Henvisningsskilt

Indstillinger.

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Styrestang indstilles (Fig. 3).

Løsn de fire skruer (1) og stil styrestangen (2) i den ønskede arbejdshøjde. Spænd alle skruerne i denne position.

Indstilling af afslibningsmængde (Fig. 1/4).

Indstil bändsliberen ca. i arbejdshøjde med stjernedrejeskruen (3).

Brug håndsvinget (4) til at indstille afstanden mellem slibebånd og overflade. Afslibningsmængden kan også reguleres under arbejdet.

Dybdeanslag indstilles (Fig. 1/5).

Løsn skruen (5).

Brug håndsvinget (4) til at indstille båndsliberen på materialeafslibning, der maks. skal opnås.

Fastgør dybdeanslaget i denne position med skruen (5).

Indstilling af højdeanslag (Fig. 6).

Sving styrestangen opad, så bändsliberen bevæger sig opad.

Med skruen (6) kan den ønskede svinghøjde indstilles.

Løftekraft indstilles (Fig. 7).

Brug håndsvinget (7) til at indstille den krævede løftekraft.

Indstil løftekraften på en sådan måde, at bändsliberen let kan sænkes, og så den holdes i den øverste position, när den løftes eller i arbejdspauser.

Indstilling af parallelitet (Fig. 8).

Slibebåndet skal løbe parallelt med overfladen for at sikre en jævn afslibning.

Juster bändløbet med stjernedrejeskruen (8).

Indstil gnistfanget (9) (Fig. 1).

Løsn de to vingeskruer (10) og indstil gnistbeskyttelsen (9) på en sådan måde, at slibebåndet er tildækket så meget som muligt.

Spænd vingeskruerne igen.

Båndløb justeres.

Tænd maskinen et kort øjeblik og kontrollér bändløbet.

Justér bändløbet med stjernedrejeskruen (11) i midten, hvis slibebåndet bevæger sig ud til højre eller venstre.

Hvis bändløbet ikke kan indstilles i midten:

Rengør drevskiven (12) og kontaktskiven (13) med trykluft.

Kontrollér drevskiven og kontaktskiven for slid, deformation og slitage. Sørg for, at beskadigede dele skiftes med det samme!

Slibebånd skiftes.

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Kontrollér løberetningsangivelsen bag på slibebåndet, før det nye slibe-

bånd lægges på! Den skal stemme overens med drivhjulets drejeretning.

Læg slibebåndet på drevskiven (12) og kontaktskiven (13) på samme tid.

Sving armen (16) opad for at spænde slibebåndet.

Er det ikke muligt at spænde slibebåndet tilstrækkeligt, skal spændeanordningen justeres igen. Løsn begge

skruer (17), forskyd spændeanordningen og spænd skruerne igen.

Luk sidelåget (15) og spænd skruen (14) igen.

Montér slibeunderlaget (7) og spånekassen (8).

Kontrollér slibeunderlagets spaltemål.

Tænd for maskinen og justér bändløbet.

Driftsinstruktioner.

Tænde:

Tænde: (kun 2H-modeller)

Kontakt „I“ (18).

Maskinen har et efterløb på ca. 50 sek., när den slukkes.

Klap sikkerheds-stop-tasten (20):

Tryk i farlige situationer på den røde sikkerheds-stopast for at slukke for maskinen.

Omdrejningstal ændres (19) (kun 2H-modeller)

Kontaktstilling 1: Lavt omdrejningstal

Kontaktstilling 2: Højt omdrejningstal

Omdrejningstallet må kun ændres med kontakten (19), när maskinen står stille

Overbelastningssikring.

Er belastningen kontinuerlig høj i længere tid, slukkes maskinen. Efter en afkølingstid på ca. 15 minutter, kan maskinen bruges igen.

Arbejdshenvisninger.

Før kørestativet hen til arbejdsstedet.

Tænd for båndsliberen og træk styrestangsarmen i arbejdsposition.

Før bändsliberen med ensartet hastighed hen over fladen, der skal slibes.

Sving styrestangen opad, når arbejdet er færdigt, og sluk for båndsliberen.

Støj-emissionsværdier.

Ubelastet Slibning

Målt A-vurderet emissi-

ons-lydtrykniveau på

arbejdspladsen L_

(re 20 μPa), i decibel 80,5 94

Usikkerhed K_pA , i decibel 4 4

Målt A-vurderet lydef-

fektniveau L_wA (re

ANMÆRKNING: Summen af målt emissionsværdi og tilhørende usikkerhed udgør den øverste grænse for de værdier, der kan optræde under målearbejdet.

Brug høreværn!

Måleværdier er beregnet efter passende produktstandard (se sidste side i denne driftsvejledning).

Istandsættelsesarbejde må kun gennemføres af en faguddannet iht. gældende forskrifter.

Vi anbefaler, at få maskinen istandsat af FEIN kundeservice, et autoriseret FEIN serviceværksted og FEIN repræsentationer.

Er maskinens tilslutningsledning beskadiget, skal den erstattes med en specielt forberedt tilslutningsledning, der fås hos FEIN kundeservicen.

Den aktuelle reservedelsliste til denne maskine findes under www.fein.com.

Dagligt vedligeholdelsesarbejde

Blæs køleluftåbningerne (23) igennem på motorhuset og de kendetegnede steder med trykluft (se henvisningsskilt (25)).

Smør de kendetegnede steder på maskinen med maskinolie hver dag. (se henvisningsskilt (25)).

Fjern resterne i huset, när der tilstrækkeligt afkølede. Disse må kun bortskaffes med egnede beholdere.

Smør spændeanordningens lejer på smøreniplen en gang om måneden (24).

Rengør den udvendige side af maskinen med trykluft.

Følgende dele kan du selv udskifte efter behov: Slibebånd, gnistbeskyttelse

Mangelsansvar/reklamationsret og garanti.

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.

Det kan være, at maskinen kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvisningen.

CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA-markedet. Når produktet er markedsført på EU-markedet, mister UKCA tegnet sin gyldighed.

UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed.

Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning.

Emballage, udtjente maskiner og tilbehør bedes afleveret til miljøvenlig genbrug.

Tilslutningsdiagrammer.

Type GIMS75/GIMS150

440 V/254 V, 400 V/220 V

GIMS75-6/GIMS150-6

440 V/254 V, 400 V/220 V

side 98

Type GIMS75/GIMS150

230 V/220 V

GIMS75-6/GIMS150-6

230 V/220 V

side 99

Type GIMS72 2H/GIMS150 2H

440 V/254 V, 400 V/220 V

side 100

Den bearbeidede overflaten kan bli meget varm. Ikke berør denne med hånden.

For jevn vekksliping er det nødvendig at slipebåndet går parallelt med overflaten.

Hvis bändets bevegelse ikke kan innstilles i midten:

Arbeidshenvisninger.

Hvis tilkoblingsledningen til maskinen er skadet, må den skiftes ut med en spesielt preparert tilkoblingsledning som kan fås hos FEIN-kundeservice.

Den aktuelle reservedelslisten for denne maskinen finner du på internettet under www.fein.com.

Smør maskinen daglig med maskinolje på de markerte stedene (se henvisningskilt (25)).

Kontroller drivskiven (12) og kontaktskiven (13) ved hvert slipebåndskifte for slitasje og skader. La skadede deler skiftes ut.
