MANUAL DE USUARIO FACR13HESABLAM Furrion

• La imagen que se muestra es solo como referencia. ** Product Color/** Couleur du produit/** Color del productoEnglish CCD-0005773 Rev: 04-25-22

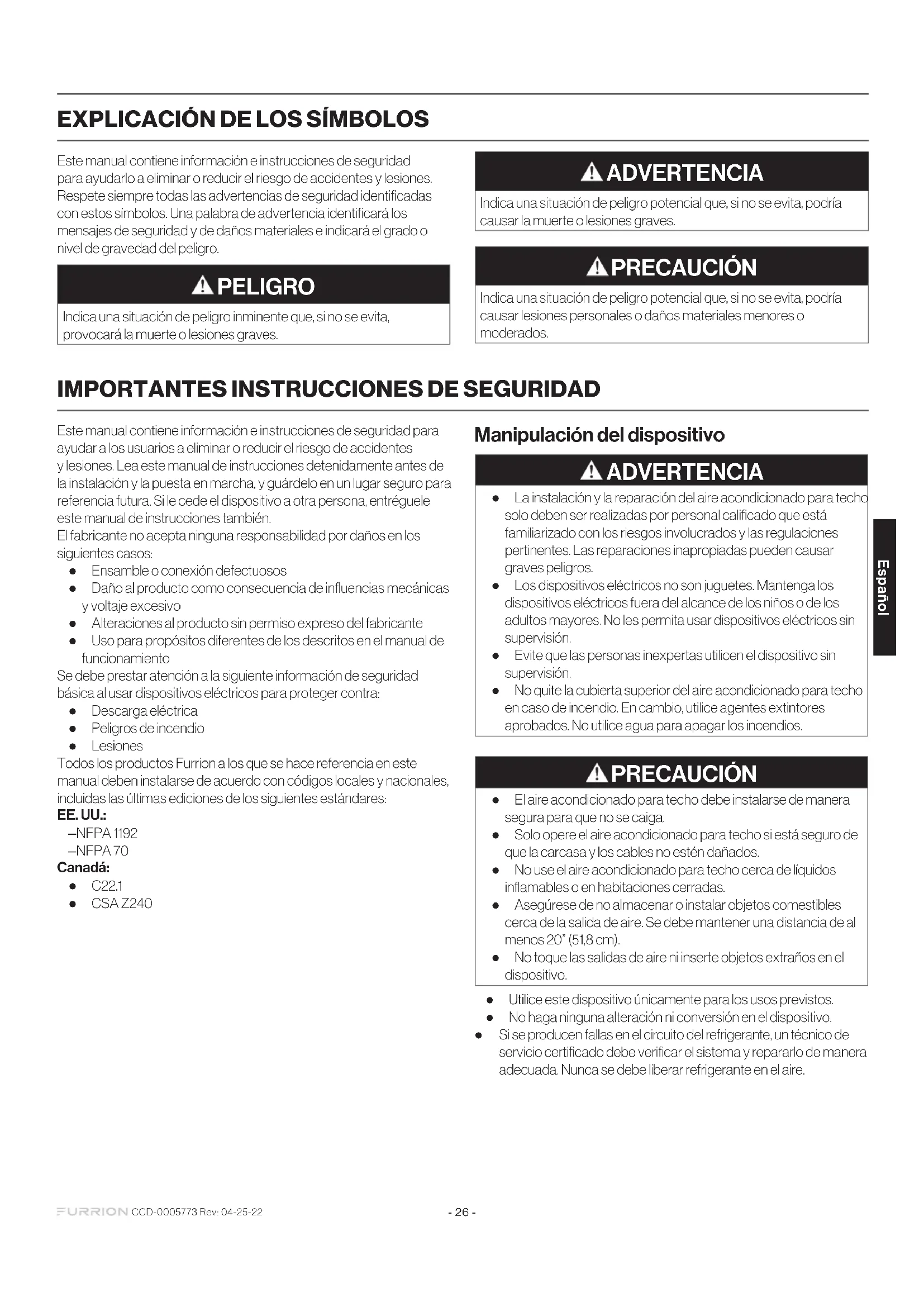

EXPLICACIÓN DE LOS SÍMBOLOS

Este manual contiene información e instrucciones de seguridad para ayudarlo a eliminar o reducir el riesgo de accidentes y lesiones. Respete siempre todas las advertencias de seguridad identificadas con estos símbolos. Una palabra de advertencia identificará los mensajes de seguridad y de daños materiales e indicará el grado o nivel de gravedad del peligro. PELIGRO Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves. ADVERTENCIA Indica una situación de peligro potencial que, si no se evita, podría causar la muerte o lesiones graves. PRECAUCIÓN Indica una situación de peligro potencial que, si no se evita, podría causar lesiones personales o daños materiales menores o moderados.

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

Este manual contiene información e instrucciones de seguridad para ayudar a los usuarios a eliminar o reducir el riesgo de accidentes y lesiones. Lea este manual de instrucciones detenidamente antes de la instalación y la puesta en marcha, y guárdelo en un lugar seguro para referencia futura. Si le cede el dispositivo a otra persona, entréguele este manual de instrucciones también. El fabricante no acepta ninguna responsabilidad por daños en los siguientes casos: ● Ensamble o conexión defectuosos ● Daño al producto como consecuencia de influencias mecánicas y voltaje excesivo ● Alteraciones al producto sin permiso expreso del fabricante ● Uso para propósitos diferentes de los descritos en el manual de funcionamiento Se debe prestar atención a la siguiente información de seguridad básica al usar dispositivos eléctricos para proteger contra: ● Descarga eléctrica ● Peligros de incendio ● Lesiones Todos los productos Furrion a los que se hace referencia en este manual deben instalarse de acuerdo con códigos locales y nacionales, incluidas las últimas ediciones de los siguientes estándares: EE.UU.: – NFPA 1192 – NFPA 70 Canadá: ● C22.1 ● CSA Z240 Manipulación del dispositivo ADVERTENCIA ● La instalación y la reparación del aire acondicionado para techo solo deben ser realizadas por personal calificado que está familiarizado con los riesgos involucrados y las regulaciones pertinentes. Las reparaciones inapropiadas pueden causar graves peligros. ● Los dispositivos eléctricos no son juguetes. Mantenga los dispositivos eléctricos fuera del alcance de los niños o de los adultos mayores. No les permita usar dispositivos eléctricos sin supervisión. ● Evite que las personas inexpertas utilicen el dispositivo sin supervisión. ● No quite la cubierta superior del aire acondicionado para techo en caso de incendio. En cambio, utilice agentes extintores aprobados. No utilice agua para apagar los incendios. PRECAUCIÓN ● El aire acondicionado para techo debe instalarse de manera segura para que no se caiga. ● Solo opere el aire acondicionado para techo si está seguro de que la carcasa y los cables no estén dañados. ● No use el aire acondicionado para techo cerca de líquidos inflamables o en habitaciones cerradas. ● Asegúrese de no almacenar o instalar objetos comestibles cerca de la salida de aire. Se debe mantener una distancia de al menos 20” (51,8cm). ● No toque las salidas de aire ni inserte objetos extraños en el dispositivo. ● Utilice este dispositivo únicamente para los usos previstos. ● No haga ninguna alteración ni conversión en el dispositivo. ● Si se producen fallas en el circuito del refrigerante, un técnico de servicio certificado debe verificar el sistema y repararlo de manera adecuada. Nunca se debe liberar refrigerante en el aire.Español CCD-0005773 Rev: 04-25-22 - 27 - Manipulación de cables eléctricos ADVERTENCIA Únicamente un electricista calificado puede conectar el suministro de energía. PRECAUCIÓN ● Consulte el Código Eléctrico Nacional (NEC) para conocer el calibre adecuado de los cables (CAE) según la longitud del cable y el valor nominal de protección contra sobrecorriente del cable que brinda alimentación al aire acondicionado. ● Consulte la placa de identificación de la unidad para el techo para conocer el tamaño adecuado de la protección contra sobrecorriente. ● Sujete y tienda los cables de manera tal que no se activen ni se dañen. ● Únicamente un electricista calificado debe conectar el aire acondicionado para techo a la energía eléctrica. ● No deje ningún cable suelto o doblado junto a materiales con conductividad eléctrica. ● No tire de los cables. ● Use canalización para cables para tenderlos por las paredes con bordes afilados. ● Consulte la placa de identificación de la unidad para el techo y el Código Eléctrico Nacional (National Electrical Code, NEC) para conocer el valor de suministro de energía.

ANTES DE LA INSTALACIÓN

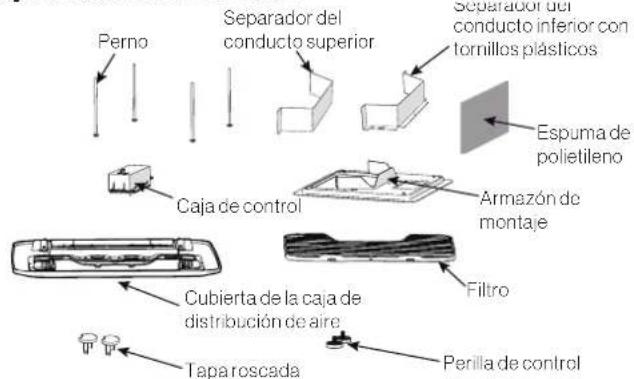

Lea este manual de instalación en su totalidad antes de instalar el aire acondicionado para techo. Se deben respetar las siguientes sugerencias e instrucciones al instalar el aire acondicionado para techo. Qué hay en la caja Abra la caja y saque los componentes. Asegúrese de que todos los siguientes elementos estén incluidos en el embalaje. Si falta alguno, comuníquese con su distribuidor. Unidad para el techo (se vende por separado): Unidad para el techo Armazón de montaje Filtro Cubierta de la caja de distribución de aire Caja de control Perno Perilla de control Separador del conducto inferior con tornillos plásticos Separador del conducto superior Espuma de polietileno Tapa roscada ● Unidad para el techo x 1 ● Manual de garantía x 1 Caja del distribuidor del aire: Unidad para el techo Armazón de montajeFiltroCubierta de la caja de distribución de aire Caja de controlPernoPerilla de control Separador del conducto inferior con tornillos plásticosSeparador del conducto superiorEspuma de polietilenoTapa roscada ● Separador del conducto superior x 1 ● Separador del conducto inferior x 1 ● Pernos x 4 ● Armazón de montaje x 1 ● Caja de control x 1 ● Cubierta de la caja de distribución de aire (air distribution box, ADB) x 1 ● Filtro x 1 ● Espuma de polietileno x 1 ● Perilla de control x 2 ● Tornillos autorroscantes x 4 ● Tapa roscada x 2 ● Manual de instrucciones x 1 ● Manual de garantía x 1 Elección de la ubicación adecuada para el aire acondicionado IMPORTANTE: El techo debe estar diseñado para soportar el peso de la unidad para el techo y el de 2 instaladores parados sobre este. Hay dos formas de instalar el aire acondicionado para techo:

1. Usar el orificio de ventilación existente en el techo del vehículo.

2. Hacer un nuevo orificio. En este caso, el orificio debe estar

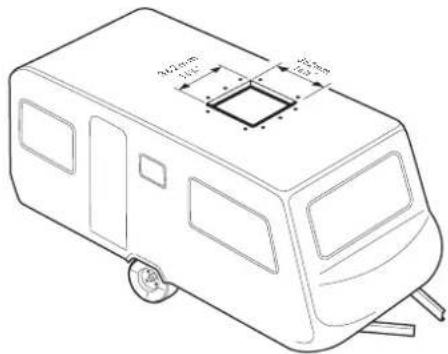

reforzado con un armazón adecuado según sea necesario. Orificio de ventilación existente en el techo El aire acondicionado está diseñado para caber en un orificio de ventilación existente en el techo de 14” (35,56cm). Nuevo orificio Cuando no hay ninguna ventilación disponible en el techo o se prefiere otra ubicación, se recomienda hacer lo siguiente: – Para la instalación de una unidad. El aire acondicionado debe montarse levemente hacia adelante con respecto al centro (de adelante hacia atrás) y centrado de lado a lado. – Para la instalación de dos unidades. Instale un aire acondicionado a una distancia de un tercio desde el frente del vehículo recreativo (recreational vehicle, RV) y el otro, a dos tercios desde el frente del RV, alineado en el centro. Se prefiere instalar el aire acondicionado en una parte relativamente planta y horizontal del techo, medida cuando el RV está estacionado en una superficie nivelada. NOTA: Una inclinación de 15° para cualquiera de los lados o de adelante hacia atrás es aceptable para todas las unidades. Si la inclinación del techo supera los 15°, use una cuña niveladora para nivelar el aire acondicionado.Español CCD-0005773 Rev: 04-25-22- 28 - Luego de seleccionar la ubicación:

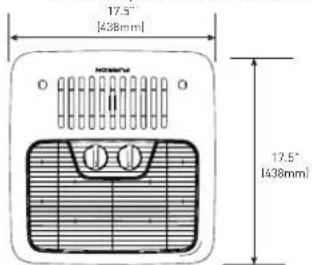

1. Verifique si hay obstrucciones en el área donde se instalará el aire

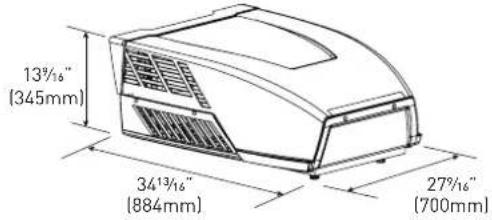

acondicionado. Línea central del techo Frente Orificio del techo 18” 34”(884mm)13”(345mm)27”(700mm) Mantener esta área de flujo de aire libre de obstrucciones

2. Inspeccione el interior del RV para comprobar si hay

obstrucciones en el kit de aire (es decir, orificios en el techo, separadores de espacio, cortinas, sujetadores en el cielo raso, etc.). Deje un espacio de 6” (152mm) desde el orificio para dar cuenta de cualquier obstrucción en el kit de aire de retorno. Orificio del techo 17.5”(438mm) 17.5” (438mm) 19”(500mm)19”(500mm)6"6" Orificio del techo 17.5”(438mm)17.5”(438mm) 19”(500mm)19”(500mm)6"6" Preparación del techo Requisitos del orificio. Antes de preparar el orificio del cielo raso, decida el tipo de opciones del sistema. Lea todas las siguientes instrucciones antes de comenzar la instalación. ADVERTENCIA Peligro de descarga eléctrica/incendio ● Asegúrese de que no haya obstáculos dentro del techo del RV, el piso y las paredes, como cables y tubos. ● Cierre el suministro de gas y desconecte la alimentación de 115 VCA desde el RV antes de perforar o cortar el RV. La inobservancia de estas advertencias podría provocar la muerte o lesiones graves. Grosor del techo La instalación del aire acondicionado requiere que el techo tenga un grosor de entre 3.5” (90mm) y 6” (152mm). Para otros grosores, consulte a Furrion o a un agente de servicio autorizado de Furrion. Instalación en un orificio existente

1. Desenrosque y retire la ventilación del techo.

2. Retire todo el compuesto sellador que se encuentra alrededor del

(+½” [12,7mm]), se deberá ajustar el tamaño de la abertura a 14¼" (362mm) x 14¼" (362mm) (+½” [12,7mm]). Si el tamaño del orificio es menor que 14¼” (362mm) x 14¼” (362mm) (+½” [12,7mm]), es necesario agrandarlo. 3 6 2 m m 1 4 ¼ ” 3 6 2 m m 1 4 ¼ ” 3 6 2 m m 1 4 ¼ ” 3 6 2 m m 1 4 ¼ ” Realización de un nuevo orificio Si no se utilizará un orificio de ventilación en el techo, se debe cortar un orificio de 14¼” x 14¼” (362mm x 362mm) (+½” [12,7mm]) en el techo y el cielo raso del RV. Este orificio debe estar ubicado entre las piezas de refuerzo del techo. El orificio de 14¼” x 14¼” (362mm x 362mm) (+½” [12,7mm]) forma parte del sistema de aire de retorno del aire acondicionado y el acabado debe realizarse de acuerdo con el Estándar 501C, Sección

2.7.2 de la Asociación Nacional de Protección contra el Fuego

(National Fire Protection Association, NFPA).

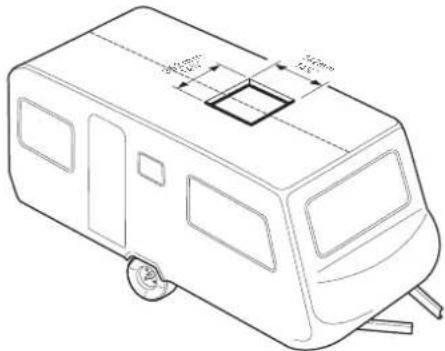

1. Marque un cuadrado de 14¼” x 14¼” (362mm x 362mm)

(+½” [12,7mm]) en el techo y corte cuidadosamente un orificio. 3 6 2 m m 1 4 ¼ ” 3 6 2 m m 1 4 ¼ ” 3 6 2 m m 1 4 ¼ ” 3 6 2 m m 1 4 ¼ ”

2. Usando el orificio del techo como guía, corte una abertura

coincidente en el cielo raso. NOTA: Mantenga la integridad estructural. De lo contrario, se puede dañar el producto o el RV. Respete siempre las siguientes pautas al estructurar el orificio. No corte la estructura ni las vigas del techo Correcto: vigas sostenidas por vigas transversales Correcto: ubicación entre las vigas del techo 3⁄4" Min. (19.05 mm) Dejar acceso para el cableado de alimentación

3. El orificio creado debe tener un armazón para brindar soporte

adecuado y evitar que el aire salga de la cavidad del techo.

4. Se debe utilizar madera de ¾” (19mm) o más de grosor. Recuerde

dejar un orificio de ingreso para los suministros de energía, el termostato de pared y el cableado del horno para realizar las conexiones. Deje un mínimo de 15” (381mm) en el frente del orificio.Español CCD-0005773 Rev: 04-25-22 - 29 - No corte la estructura ni las vigas del techo Correcto: vigas sostenidas por vigas transversales Correcto: ubicación entre las vigas del techo 3⁄4" Min. (19.05 mm) Dejar acceso para el cableado de alimentación Tamaño y diseño del conducto de distribución de aire El instalador de este sistema debe diseñar el sistema de distribución de aire para su aplicación particular. NOTA: Asegúrese de que la red de conductos NO se doble ni colapse durante la instalación ni después de esta, y que esté correctamente aislada y sellada. De otro modo, se puede dañar la estructura del techo y el cielo raso. Se debe cumplir con los siguientes requisitos para operar la unidad de manera adecuada: Profundidad de la cavidad del techo3.5” a 6” (89mm a 152mm)Área transversal del conducto21in2 mín,Tamaño del conductoProfundidad1½" mín. a 2½" máx. (38mm mín. a 63,5mm máx.)Ancho7" mín. a 10" máx. (178mm mín. a 254mm máx.)Largo total del conducto15ft mín. a 40ft máx. (4,5m a 13m)Largo del conducto (longitud corta)Largo total del conducto 1/3Requisitos del registro por unidad de aire acondicionadoCant. requerida 4mín. a 8máx.Área del aire libre del registro de suministro14in2 (90cm2)Área del aire libre del registro de retorno40in2 (258cm2)Distancia desde el extremo del conducto5" mín. a 8" máx. (127mm mín. a 203mm máx.)Distancia desde el codo 15” (381 mm)Presión total del aire estático del sistemaSoplador a alta velocidad, filtro y rejilla colocados0,55 a 1,10 W.C. ● Aísle y selle correctamente todos los conductos de descarga de aire para evitar la formación de condensación en su superficie o en las superficies adyacentes durante la operación de la unidad. El aislamiento debe ser R-7 como mínimo.

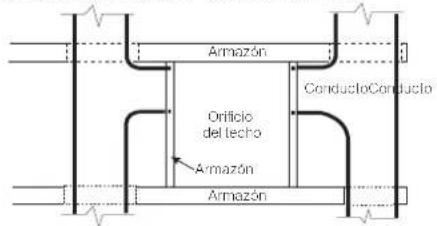

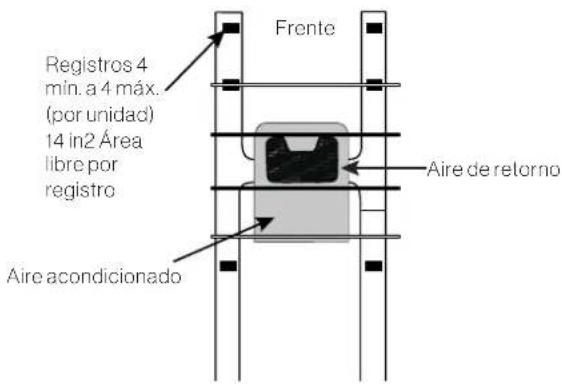

ArmazónConductoConductoArmazónArmazónOrificio del techoOrificio del techoTechoConductoCielo rasoConductoVISTA SUPERIOR (PARTE TRASERA DEL RV)VISTA LATERAL (HACIA LA PARTE TRASERA DEL RV) ● Los orificios de aire de retorno deben tener un área libre de 80in2 (516cm2) como mínimo, incluido el filtro. ● Se debe filtrar el aire de retorno a la unidad para evitar la acumulación de suciedad en la superficie de enfriamiento de la unidad. Instalación del sistema de distribución de aire Es responsabilidad del instalador revisar cada plano del piso del RV para determinar los siguientes elementos, junto con la sección “Tamaño y diseño del conducto de distribución de aire”. NOTA: Se pueden utilizar configuraciones y métodos alternativos, los cuales permitirán que la unidad funcione de manera adecuada. Sin embargo, estas configuraciones y métodos alternativos DEBEN estar aprobados por escrito por Furrion. ● Tamaño del conducto ● Diseño del conducto ● Tamaño del registro ● Ubicación del registro ● Ubicación del termostato ● Ubicación del sensor de temperatura interior (si corresponde) Frente Registros 4 mín. a 4 máx. (por unidad) 14 in2 Área libre por registro Aire acondicionado Aire de retorno Tendido de cables de conexión El aire acondicionado para techo debe estar conectado a un circuito eléctrico capaz de proporcionar el suministro eléctrico requerido (consulte el capítulo “Especificación”). NOTA: El cable de alimentación debe estar ubicado en la parte frontal del orificio del techo. El suministro eléctrico debe contar con un fusible de retardo de tiempo o un disyuntor. Consulte la placa de identificación de la unidad para el techo para conocer el valor. PELIGRO Peligro de descarga eléctrica ● Desconecte la corriente eléctrica antes de realizar el mantenimiento. La inobservancia de esta advertencia podría provocar la muerte o lesiones graves. ● Conecte a tierra de acuerdo con todos los códigos eléctricos correspondientes. La inobservancia de esta advertencia podría provocar la muerte o lesiones graves. Consulte las pautas del código eléctrico correspondientes para conocer el tamaño del calibre, el largo y el tipo de cable adecuados.

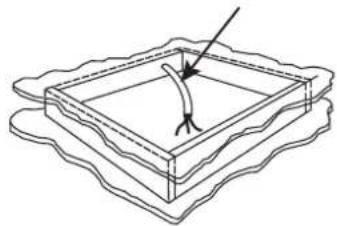

1. Pase un cable de alimentación de 115VCA con alambre a tierra

desde el fusible de tiempo de retardo o la caja de disyuntores hasta el orificio del techo. NOTA: Consulte la placa de identificación de la unidad para el techo y el código correspondiente para realizar una instalación adecuada.

2. Utilice un método aprobado para proteger el cable donde este

pasa a través del orificio.

3. Pase el cable de 115VCA a través del orificio hacia el interior

del vehículo. Asegúrese de que un cable de suministro de al menos 15” (381mm) se extienda dentro del orificio del techo. Esto garantiza una conexión sencilla en la caja de control.Español CCD-0005773 Rev: 04-25-22

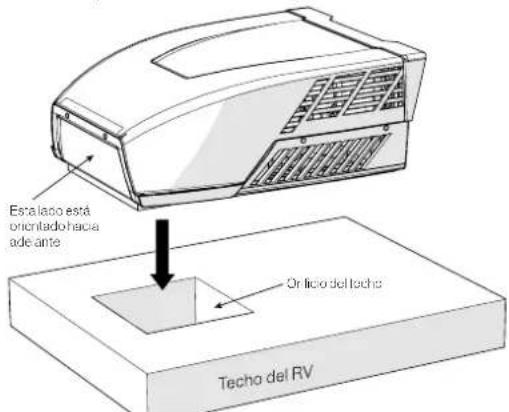

INSTALACIÓN Instalación de la unidad para el techo PRECAUCIÓN ● La unidad para el techo pesa aproximadamente 100libras (45kg). Para evitar lesiones en la espalda, use un guinche mecánico al elevar o mover la unidad. La inobservancia de esta advertencia podría provocar lesiones. ● No deslice la unidad. Esto puede dañar la junta en la parte inferior de la unidad para el techo y provocar fugas. ● No agarre las ranuras de ventilación para levantar la unidad para el techo. Sostenga la parte inferior de la unidad, eleve y ubique la unidad para el techo en el orificio preparado usando la junta ubicada en la parte inferior de la unidad para el techo como guía. Orificio del techoEsta lado está orientado hacia adelante Esto completa la instalación externa de la unidad para el techo. Se pueden hacer ajustes menores desde el interior del RV, si es necesario. Instalación de la caja de distribución de aire NOTA: La instalación de la caja de distribución de aire es igual para las estructuras con conductos y sin conductos. La unidad para el techo se fija en el RV usando 4 pernos largos a través del armazón de montaje desde el interior del cielo raso del RV.

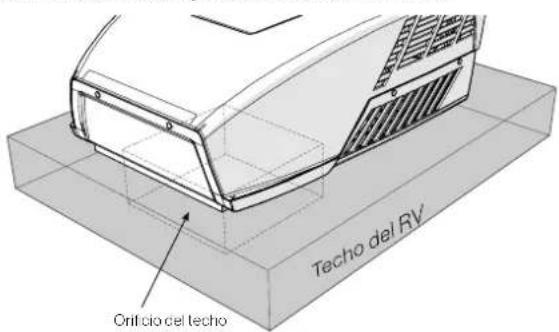

1. Verifique la alineación de la junta de la unidad para el techo dentro

del RV sobre el orificio del techo y ajuste según sea necesario levantando la unidad y moviéndola lentamente. Orificio del techo

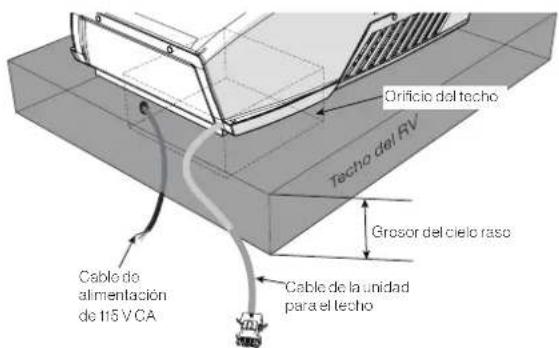

2. Llegue hasta el orificio del aire de retorno y tire del cable

eléctrico de la unidad para el techo. Tire hacia abajo del cable de alimentación de 115VCA desde el área de corte para realizar una conexión futura. Cable de alimentación de 115 V CACable de la unidad para el techoGrosor del cielo rasoOrificio del techo

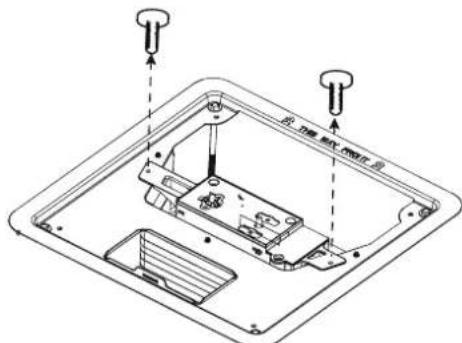

3. Retire la caja de control del armazón de montaje desenroscando

los dos tornillos en los soportes de la caja de control.

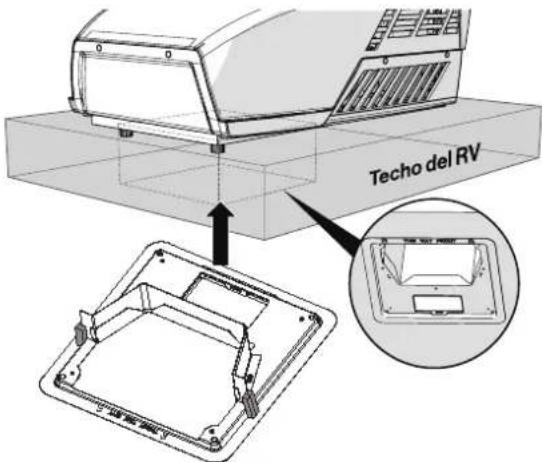

4. Instale el armazón de montaje ensamblado y el separador del

conducto inferior dentro del orificio del techo. Asegúrese de que la marca que indica “THIS WAY FRONT” (ESTE LADO HACIA ADELANTE) esté orientada hacia adelante (la dirección del vehículo) durante la instalación.

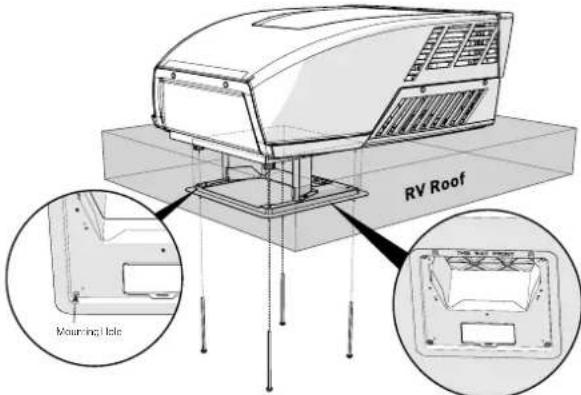

5. Fije el armazón de montaje ensamblado y el separador del

conducto inferior en el techo usando los 4 pernos proporcionados. Ajuste de manera uniforme los cuatro pernos con un par de torsión de 40 a 50pulgadas/libra. Esto comprimirá la junta del techo a aproximadamente ½” (12,7mm). NOTA: Si los pernos quedan flojos, es posible que el techo no quede bien sellado, o bien, si quedan demasiado ajustados, se puede dañar la base del techo o el armazón de montaje.Español CCD-0005773 Rev: 04-25-22

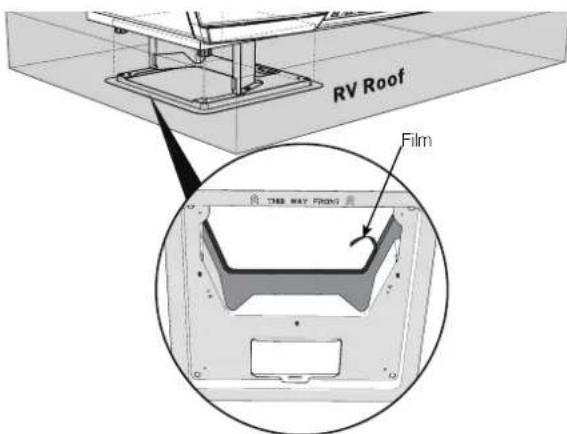

6. Tire de la película de la cinta con pegamento de doble cara que se

encuentra en el lado superior interno del separador del conducto inferior para retirarla. Film

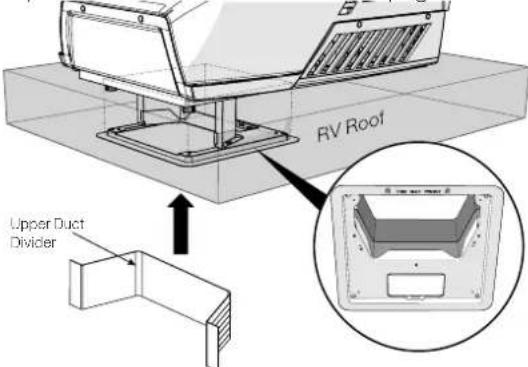

7. Pegue el separador del conducto inferior al armazón de montaje.

NOTA: Asegúrese de que el separador del conducto superior ejerza presión contra el cielo raso antes de pegarlo. Upper Duct Divider

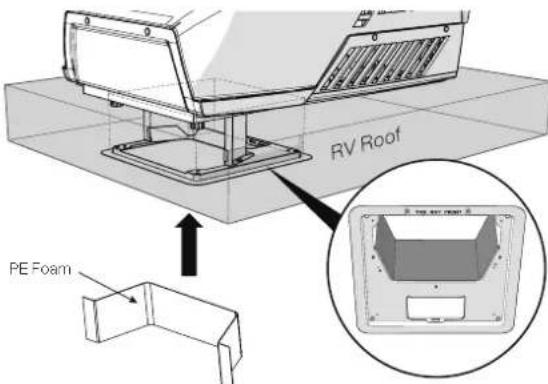

8. Retire el papel antiadhesivo de la espuma de polietileno,

superponga el lado con pegamento sobre todos los espacios y comprima para sellar y aislar toda la sección. PE Foam

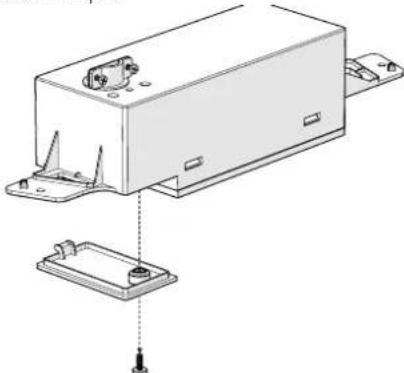

9. Retire la tapa del compartimiento de los cables usando un

destornillador Phillips. PELIGRO Peligro de descarga eléctrica ● Desconecte la corriente eléctrica antes de realizar el mantenimiento. La inobservancia de esta advertencia podría provocar la muerte o lesiones graves. ● Conecte a tierra de acuerdo con todos los códigos eléctricos correspondientes. La inobservancia de esta advertencia podría provocar la muerte o lesiones graves.

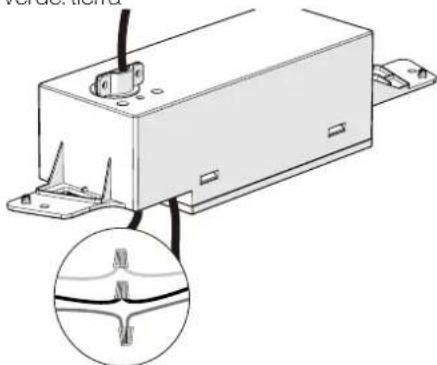

10. Afloje el sujetador de cables en la parte superior de la caja de

control y pase el cable de alimentación de 115VCA a través del sujetador de cables. Realice la conexión del suministro de energía de 115VCA a la caja de control y asegúrese de que los cables estén correctamente aislados usando tapas enroscables. NOTA: Respete siempre el código de color mientras conecta los cables. Negro: activo Blanco: neutro Amarillo/verde: tierra

11. Ajuste el sujetador de cables hasta que el cable quede bien

enganchado. NOTA: No ajuste en exceso.

12. Coloque todos los cables dentro del compartimiento para cables

y pliegue hacia arriba los excesos de cable. Ajuste la tapa con tornillos.Español CCD-0005773 Rev: 04-25-22

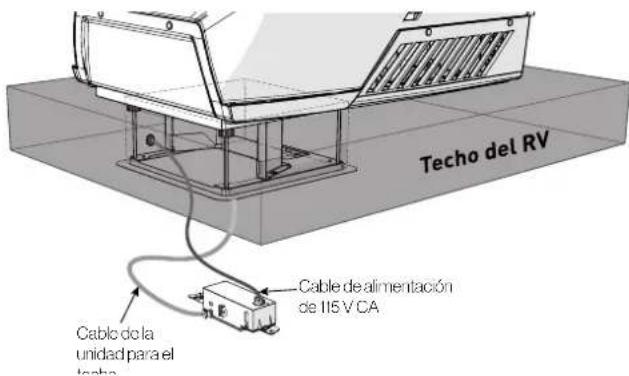

13. Conecte los alambres del cable de la unidad para el techo a la caja

de control. El cable de alimentación de 115VCA se conecta a la fuente de alimentación de 115VCA. Cable de alimentación de 115 V CA Cable de la unidad para el techo

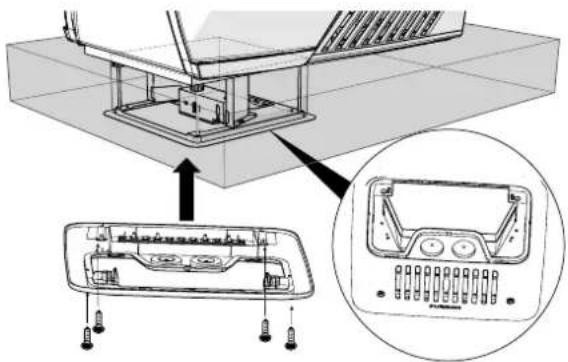

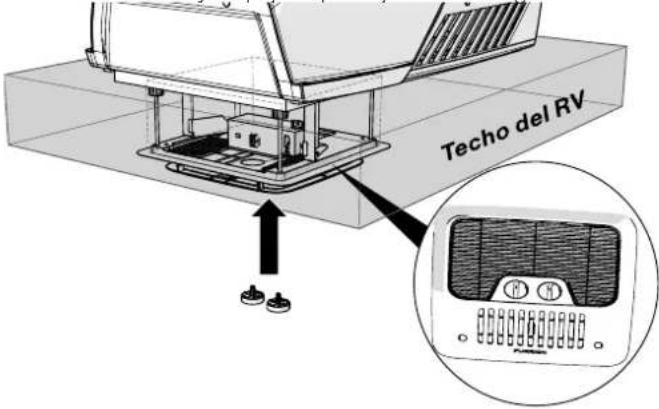

14. Instale la cubierta de la caja de distribución de aire (Air Distribution

Box, ADB) sobre el armazón de montaje y fíjela con 4 tornillos autorroscantes. NOTA: Asegúrese de que la marca que indica “THIS WAY FRONT” (ESTE LADO HACIA ADELANTE) esté orientada hacia adelante (la dirección del vehículo) durante la instalación.

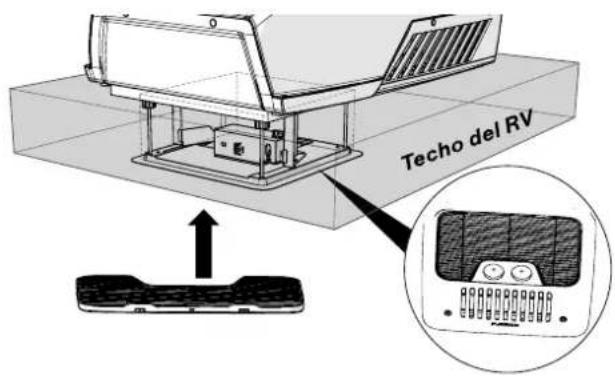

15. Alinee las lengüetas del filtro con las ranuras de acoplamiento y

empuje para encajar los filtros dentro de la cubierta de la ADB.

16. Instale las dos perillas de control a través de los orificios en la placa

de decoración y empújelas para fijarlas en su lugar.

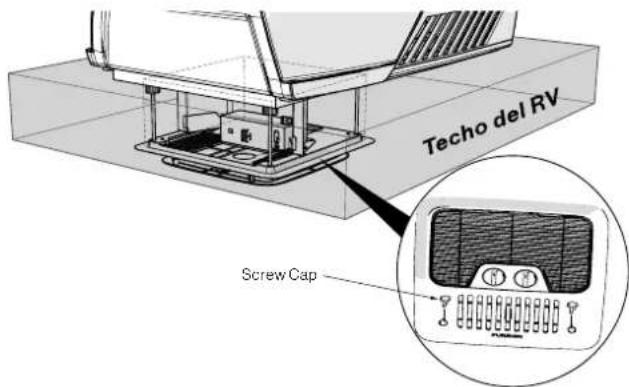

17. Instale las tapas roscadas para cubrir los orificios de los tornillos.

Screw Cap Ahora su nuevo aire acondicionado para techo está completamente instalado en el techo del RV.Español CCD-0005773 Rev: 04-25-22

FUNCIONAMIENTO Su nuevo aire acondicionado para techo está diseñado con 2 perillas de control, lo que le permite configurar el punto de ajuste de temperatura y cambiar el modo de funcionamiento del aire acondicionado. Cambio del modo de funcionamiento Gire la perilla de control de modo de funcionamiento para seleccionar el modo de funcionamiento deseado. Hay 3 modos de funcionamiento disponibles para seleccionar: MODO VENTILADOR Gire la perilla de control de modo de funcionamiento a la posición FAN (VENTILADOR). MODO ENFRIAMIENTO Gire la perilla de control de modo de funcionamiento a la posición COOL (ENFRIAMIENTO). MODO APAGADO Gire la perilla de control de modo de funcionamiento a la posición OFF (APAGADO). Configuración de la temperatura Configure la temperatura a un nivel con el que se sienta cómodo girando la perilla de control de temperatura. El ventilador funcionará de manera continua para hacer que el aire circule y mantener una temperatura uniforme. NOTA: El modo de configuración de temperatura solo está disponible cuando se selecciona el modo de enfriamiento.

1. Gire la perilla de control de modo de funcionamiento a la posición

Cool (Enfriamiento).

2. Gire la perilla de control de temperatura hasta el nivel deseado.

Instrucciones de descongelamiento y anticongelamiento La escarcha o incluso el hielo formado en parte de la bobina del evaporador o en la totalidad de esta no son inusuales bajo ciertas condiciones o en una combinación de condiciones:

1. El aire acondicionado funciona con un ajuste de temperatura muy

2. El aire acondicionado funciona a una velocidad muy baja del

3. La salida de aire del aire acondicionado está obstruida; por

ejemplo, el obturador de la salida de aire frío o las ventilaciones de los conductos están cerrados, o bien, los filtros están obstruidos.

4. La temperatura ambiente es relativamente baja, p.ej. ≤78ºF

(25,5ºC). Si se genera escarcha o hielo, siga las instrucciones que constan a continuación para limpiarlos. ¿Cómo limpiar la escarcha o el hielo? Gire la perilla de control de modo de funcionamiento al modo “HIGH FAN” (Alta velocidad del ventilador) (como se muestra a continuación) y mantenga el aire acondicionado funcionando durante media hora. Luego, la escarcha y el hielo se derretirán y se desprenderán de la bobina del evaporador, y el aire acondicionado continuará funcionado. ADVERTENCIA: Durante el proceso de descongelamiento y anticongelamiento, la escarcha y el hielo se derretirán, y el agua podría gotear desde el kit de ajuste hasta el piso o los muebles. Asegúrese de haber preparado protecciones para el piso o los muebles por adelantado, o bien, puede usar un balde para juntar agua. ¿Cómo operar el aire acondicionado luego del congelamiento? Gire la perilla de control de modo de funcionamiento al modo “HIGH FAN” (Alta velocidad del ventilador) (como se muestra a continuación) y mantenga el aire acondicionado funcionando durante media hora. Luego, la escarcha y el hielo se derretirán y se desprenderán de la bobina del evaporador, y el aire acondicionado continuará funcionado. ADVERTENCIA: Durante el proceso de anticongelamiento, la escarcha y el hielo se derretirán, y el agua podría gotear desde el kit de ajuste hasta el piso o los muebles. Asegúrese de haber preparado protecciones para el piso o los muebles por adelantado, o bien, puede usar un balde para juntar agua.Español CCD-0005773 Rev: 04-25-22

¿Cómo evitar la formación de escarcha o hielo en el aire acondicionado? ● Para evitar el congelamiento, no gire la perilla de control de temperatura a la posición “MAX COOL” (Enfriamiento máximo) (como se muestra arriba) por la noche. ● Cuando la perilla de control de modo de funcionamiento está en la posición del modo “COOL” (Enfriamiento), siempre mantenga al menos 2 ventilaciones del conducto abiertas para evitar el congelamiento. ADVERTENCIA: El aire acondicionado puede congelarse cuando la temperatura ambiente es relativamente baja, p.ej., ≤78ºF (25,5ºC).

LIMPIEZA Y MANTENIMIENTO

Un filtro bloqueado afectará el rendimiento del enfriamiento y la calefacción de la unidad de manera significativa. Se debe limpiar el filtro de manera periódica para garantizar que no se tape con suciedad y otras partículas. El estado del filtro se puede verificar a partir de su aspecto. Si parece estar sucio u obstruido, es necesario limpiarlo. ADVERTENCIA Las partículas transportadas por el aire pueden representar un riesgo para la salud, en especial para los niños pequeños y los adultos mayores. Limpie los filtros en un área segura y bien ventilada. Para limpiar el filtro Se debe limpiar el filtro cada cuatro semanas o más cuando está en uso. El uso prolongado, las concentraciones más elevadas de partículas transportadas por el aire y varios otros factores pueden hacer que sea necesario realizar una limpieza más frecuente.

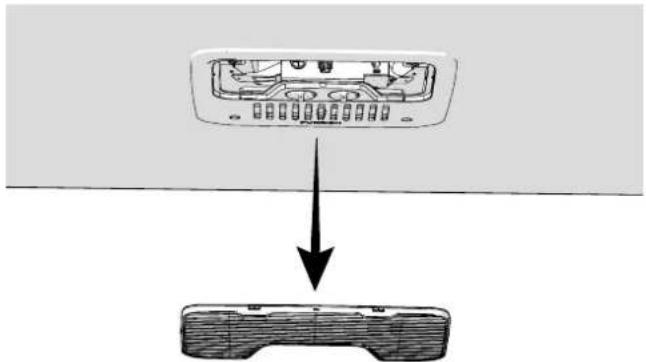

1. Retire los filtros empujando las lengüetas para liberarlos. (Fig. 18)

2. El filtro se puede lavar con agua tibia jabonosa. Se debe tener

cuidado de no rasgar la tela.

3. Reemplace los filtros, la placa de decoración y las perillas de

control invirtiendo el proceso anterior. NOTA: Se debe dejar secar el filtro por completo antes de volver a instalarlo. Para reemplazar el filtro Los cambios de filtro deben realizarse según el uso. Se recomienda cambiarlo al menos cada 12 meses. Nunca opere el sistema de aire acondicionado sin un filtro, ya que esto puede disminuir el rendimiento y la calidad el aire en el interior. Los filtros de aire de retorno de reemplazo se pueden pedir directamente a Furrion.Español CCD-0005773 Rev: 04-25-22

SOLUCIÓN DE PROBLEMAS

Problema Causa Solución El aire acondicionado para techo se enciende solo El sensor de congelación se ha activado. La temperatura exterior es demasiado baja o todas las boquillas de aire están cerradas. No enfría bien El aire acondicionado para techo no está configurado en frío. Configure el aire acondicionado para techo en frío. La temperatura configurada es demasiado alta. Seleccione una temperatura más baja. El ventilador del evaporador está dañado. Comuníquese con un agente de servicio autorizado o con Furrion (consulte la información de contacto detallada en el reverso de este manual). El ventilador del condensador está dañado. Comuníquese con un agente de servicio autorizado o con Furrion (consulte la información de contacto detallada en el reverso de este manual). Las rejillas de toma de aire están bloqueadas u obstruidas. Retire todas las hojas y cualquier otra suciedad de las rejillas de ventilación del aire acondicionado para techo. El soplador es defectuoso. Comuníquese con un agente de servicio autorizado o con Furrion (consulte la información de contacto detallada en el reverso de este manual). Ingresa agua al vehículo Los orificios de drenaje de agua de condensación están obstruidos. Limpie el agua de condensación de los orificios de drenaje. Los sellos están dañados. Comuníquese con un agente de servicio autorizado o con Furrion (consulte la información de contacto detallada en el reverso de este manual). El aire acondicionado para techo no enciende. No hay voltaje de alimentación conectado. Verifique el suministro de energía. El voltaje es demasiado bajo. Comuníquese con un agente de servicio autorizado o con Furrion (consulte la información de contacto detallada en el reverso de este manual). El fusible se quemó o el protector del circuito se activó. Verifique el fusible eléctrico del suministro de energía. ESPECIFICACIONES FACR13HESA-**

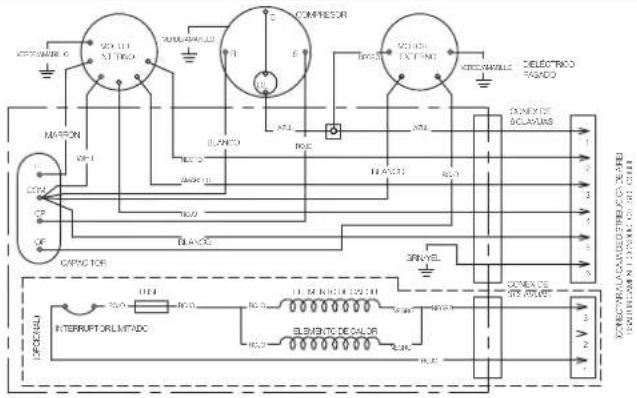

PELIGRO Peligro de descarga eléctrica ● Desconecte la corriente eléctrica antes de realizar el mantenimiento. La inobservancia de esta advertencia podría provocar la muerte o lesiones graves. ● Conecte a tierra de acuerdo con todos los códigos eléctricos correspondientes. La inobservancia de esta advertencia podría provocar la muerte o lesiones graves. 115 V CA 60 HZ 1 PH USAR ÚNICAMENTE
