MANUAL DE USUARIO LB420X LE CHAI

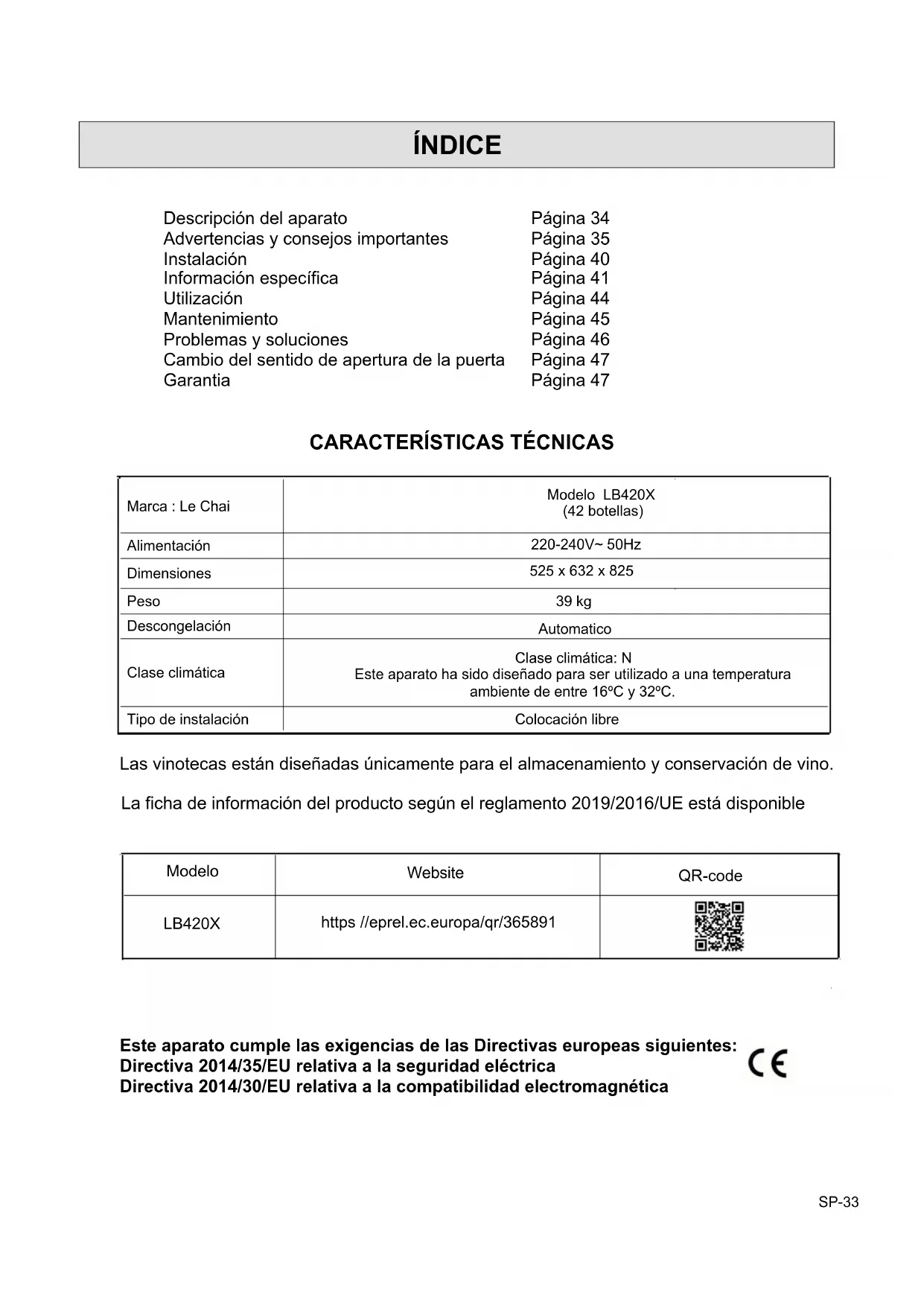

LB420X – 42 botellasSP-33 ÍNDICE Descripción del aparato Página 34 Advertencias y consejos importantes Página 35 Instalación Información específica Página 40 Página 41 Utilización Página 44 Mantenimiento Página 45 Problemas y soluciones Página 46 Cambio del sentido de apertura de la puerta Garantia Página 47 Página 47

CARACTERÍSTICAS TÉCNICAS

Marca : Le Chai Modelo LB420X (42 botellas) Alimentación 220-240V~ 50Hz Dimensiones 525 x 632 x 825 Peso 39 kg Descongelación Automatico Clase climática Clase climática: N Este aparato ha sido diseñado para ser utilizado a una temperatura ambiente de entre 16ºC y 32ºC. Tipo de instalación Colocación libre Las vinotecas están diseñadas únicamente para el almacenamiento y conservación de vino. La ficha de información del producto según el reglamento 2019/2016/UE está disponible Este aparato cumple las exigencias de las Directivas europeas siguientes: Directiva 2014/35/EU relativa a la seguridad eléctrica Directiva 2014/30/EU relativa a la compatibilidad electromagnética Website QR-code LB420X https //eprel.ec.europa/qr/365891 ModeloSP-34

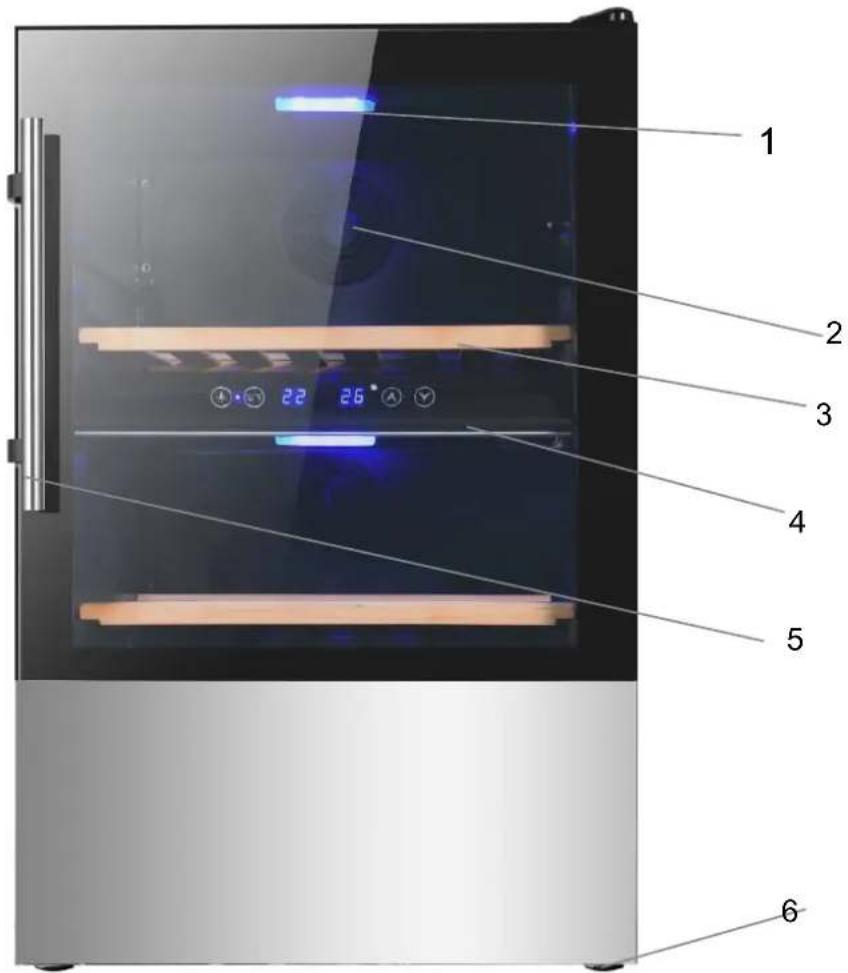

DESCRIPCIÓN DEL APARATO

1 – Luz 2 – Ventilación 3 – Bandejas 4 –Panel de mandos 5 – Tirador de puerta y Puerta de cristal 6 – Pies regulables

ADVERTENCIAS Y RECOMENDACIONES IMPORTANTES

Es muy importante que guarde siempre este aviso junto con el aparato para consultas posteriores. Si transfiere el aparato a otra persona, asegúrese de acompañarlo de este aviso de manera que el nuevo usuario disponga de toda la información relevante para su uso. La finalidad de las siguientes advertencias es garantizar su seguridad y la de los demás. Por consiguiente, le rogamos que las lea atentamente antes de instalar y empezar a utilizar su nevera. En lo relativo a la información de instalación, manipulación, mantenimiento y eliminación de residuos, puede consultar las secciones que siguen a esta nota. Si el dispositivo tiene un sistema de iluminación y la lámpara es reemplazable por el usuario, consulte la información sobre su método de reemplazo en el siguiente párrafo de este manual. Este aparato está diseñado para su uso doméstico y particular, pero no para usos análogos como los siguientes: - espacios de cocina reservados para el personal de tiendas, oficinas y demás contextos profesionales; - su uso por parte de los huéspedes de casas rurales, hoteles, moteles y demás instalaciones de tipo residencial; - pensiones y entornos similares; - restauración y otros contextos análogos, incluida la venta al detalle. Este aparato está diseñado para el almacenamiento de alimentos o bebidas en particular a una temperatura de almacenamiento superior a la de un compartimento de almacenamiento de alimentos frescos. En cualquier caso, no está destinado a mantener los alimentos frescos. No loSP-36 utilice para fines comerciales o industriales ni para ningún otro propósito que no sea el que fue diseñado. Seguridad

• Este aparato puede ser utilizado por niños de 8 o más años, así como por personas con algún tipo de discapacidad física, mental o sensorial o sin experiencia o conocimientos, siempre que cuenten con la supervisión adecuada o se les hayan dado las instrucciones precisas para una utilización segura y todos los riesgos posibles hayan sido tenidos en consideración.

• Los niños no deben jugar con este electrodoméstico.

• Es recomendable mantenerlo lejos del alcance de niños menores de 3 años, a menos que estén bajo vigilancia continua.

• Los niños no deberán realizar las tareas de limpieza y mantenimiento del aparato sin la supervisión de un adulto.

• Los niños de 3 a 8 años de edad pueden cargar y descargar aparatos de refrigeración.

• Desconecte el aparato de la toma de corriente antes de proceder a su limpieza, descongelación, sustitución de la lámpara, traslado o limpieza del suelo.

• ADVERTENCIA: No dañar el circuito de refrigeración.

• ADVERTENCIA: No utilizar aparatos eléctricos en el interior del compartimento, a menos que sean del tipo recomendado por el fabricante.

• ADVERTENCIA: No utilizar dispositivos mecánicos o de otro tipo para acelerar el proceso de descongelación, a menos que hayan sido recomendados por el fabricante.

• ADVERTENCIA: Mantener despejados los orificios de ventilación de la carcasa del aparato y de la estructura de encastre.

• ADVERTENCIA: No ubique tomas de corriente portátiles o fuentes de alimentación portátiles en la parte posterior del dispositivo.SP-37

• ADVERTENCIA: Al colocar el aparato, asegúrese de que el cable de alimentación no esté atrapado o dañado.

• No conectar el aparato a una toma de corriente que no esté protegida contra posibles sobrecargas (fusible).

• No utilizar nunca tomas múltiples ni alargadores para conectar el aparato.

• Este aparato no está destinado para su funcionamiento con temporizador exterior, sistemas de control remoto ni con cualquier otro dispositivo que active la tensión de forma automática.

• No usar este electrodoméstico para almacenar sustancias explosivas, como aerosoles que contengan gases propulsores inflamables.

• Después de instalarlo, asegúrese de que no está pisando el cable de alimentación.

• Si el cable de alimentación está deteriorado, deberá ser sustituido por el fabricante, su servicio posventa o por personal cualificado para evitar posibles riesgos.

• Este aparato es pesado: muévalo con precaución.

• Si el aparato se ha transportado en posición horizontal, espere 48 horas antes de ponerlo en funcionamiento.

• La lámpara está destinada para su uso exclusivo en el aparato.

• La lámpara no es adecuada para la iluminación de habitaciones.

• Abrir la puerta durante períodos prolongados puede provocar un aumento significativo de la temperatura en los compartimentos del aparato.

• Limpie regularmente las superficies que puedan entrar en contacto con alimentos y sistemas de drenaje accesibles.

• Si el aparato de refrigeración se deja vacío por largos períodos, apague, descongele, limpie, seque y deje la puerta abierta para evitar que se forme moho dentro del aparato.SP-38

• Este aparato de refrigeración no es adecuado para congelar alimentos. Reparaciones

• Es peligroso modificar o intentar modificar las características de este aparato.

• En caso de avería, no intente repararlo usted mismo. Las reparaciones realizadas por personal no c ualificado pueden causar daños. Contacte con el servicio posventa de su distribuidor.

• En caso de avería, no intente reparar el aparato usted mismo. Las reparaciones realizadas por personal no cualificado pueden causar daños.

• En caso de avería, póngase en contacto con el servicio técnico de su concesionario. El fabricante ofrece una garantía mínima de 2 años desde la fecha de compra. La duración real se indica en la factura de compra. También puede averiguar el tiempo de disponibilidad de las piezas necesarias para reparar el aparato en su distribuidor.SP-39 Refrigerante Advertencia; Riesgo de incendio / materiales inflamables. El gas refrigerante contenido en el circuito de este aparato es el isobutano (R 600a), un gas poco contaminante pero inflamable.

• Durante el transporte e instalación del aparato, tenga cuidado de no dañar ninguna parte del circuito frigorífico.

• No utilice utensilios cortantes o puntiagudos para descongelarlo.

• No utilice dispositivos eléctricos dentro de este electrodoméstico. Si el sistema de refrigeración resulta dañado:

• Evite que se produzcan llamas cerca del aparato.

• Evite que se produzcan chispas: no encienda aparatos o lámparas eléctricas.

• Proceda a ventilar la habitación de inmediato. Eliminación Este aparato está marcado con el símbolo de recogida selectiva de residuos de aparatos eléctricos y electrónicos. Esto significa que, al final de su vida útil, el producto debe ser recogido por un sistema de recogida selectiva conforme a la Directiva Europea 2012/19/EU, de modo que pueda ser reciclado o desmantelado adecuadamente para reducir su impacto medioambiental. Su administración local o regional podrá ofrecerle más información al respecto. Los residuos electrónicos que no sean recogidos selectivamente pueden comportar riesgos medioambientales y sanitarios debido a la presencia de sustancias peligrosas. Esta nevera contiene agentes espumantes inflamables. Al término de su vida útil, la nevera deberá trasladarse a un lugar adecuado para que pueda ser reciclada. Para ello, consulte a su ayuntamiento. Nunca deje la nevera en la vía pública.SP-40 INSTALACIÓN Si prevé utilizar este electrodoméstico con cierre magnético para sustituir otro con un cierre de resorte, es recomendable que se inutilice el mecanismo de cierre de este último, antes de deshacerse de él. De este modo, se evitará el riesgo de que los niños se queden encerrados dentro con el consiguiente peligro para sus vidas. Ubicación - Sitúe el aparato lejos de c ualqu ier f uente de calor (calefa cción, placas de cocina u horno, luz solar...). Para que su electrodoméstico funcione correctamente, la temperatura ambiente deberá estar entre los 16 y los 32 ºC (clase N). Si la temperatura supera estos límites, el aparato no funcionará correctamente. - Asegúrese de que haya suficiente espacio para que el aire circule por detrás del aparato y no lo apoye contra la pared para evitar ruidos debidos a las vibraciones. Asegúrese de que haya suficiente espacio alrededor del aparato para que circule el aire. Una ventilación insuficiente hará que el aparato funcione mal e incrementará el consumo energético. ESTE APARATO NO ES PARA EMPOTRAR: deje al menos 10 cm de espacio a cada lado, por encima y por detrás del aparato. El incumplimiento de estas instrucciones puede provocar un mal funcionamiento y/o daños en el aparato, que no pueden ser cubiertos por la garantía. - Este aparato debe instalarse de tal manera que pueda accederse con facilidad a la toma de corriente. Después de instalarlo, asegúrese de que no está pisando el cable de alimentación. - Nivele el aparato ajustando las dos patas regulables. Conexión a la red Su aparato está diseñado para funcionar con una tensión monofásica de 230 voltios. Deberá conectarse a un enchufe de pared provisto de toma de tierra y protegido con un fusible de 10A, según la norma NF C15-100 y las indicaciones de su proveedor de suministro eléctrico. Para una mejor c onservación y para evitar el desperdicio de alimentos Para evitar que el vino se estropee, es importante que la tempe ratura en la bodega se mantenga estable, evitar la apertura frecuente de la puerta y el bloqueo de los respiraderos interiores. Para evitar la aparición de moho, evite tener demasiada humedad en la bodega.SP-41

INFORMACIÓN ESPECÍFICA

- Le recomendamos que instale su vinoteca en una habitación con una temperatura moderada.

Si la luz interior se mantiene encendida, tenga en cuenta que la temperatura interior será mayor. - La temperatura interior de la vinoteca puede variar según el tipo y número de botellas que conte nga.

Para conservar sus vinos a una temperatura estable, no mantenga la puerta abierta demasiado tiempo.

No instale su vinoteca cerca de una fuente de calor, y evite la luz solar di recta.

Para garantizar su seguridad y para que el vino no sufra alteraciones, no coloque su vinoteca en un sitio húmedo. - No almacene alimentos perecederos en su vinoteca. - Esta vinoteca no está diseñada para su uso en un garaje, en exteriores ni al aire libre. - A continuación, indicamos las temperaturas recomendadas (aproximadas) para la degustación del vino: o Grandes vinos de Burdeos - Tintos 16-17 °C o Grandes vinos de Borgoña - Tintos 15-16 °C

Vinos blancos secos de categoría «grand crû» 14-16 °C

Tintos ligeros, afrutados, jóvenes 11-12 °C o Rosados de Provenza, vinos de cosecha 10-12°C o Blancos secos y tintos de la tierra 10-12 °C o Blancos de la tierra 8-10 °C o Champanes 7-8 °C o Vinos licorosos 6°C - La estabilid ad de la temperatura es el factor más importante para la conservación del vino. - La exposición a la luz, las vibraciones, la variación de las temperaturas o la humedad pueden estropear el vino. Sistema de climatización Según los expertos, la temperatura ideal de conservación del vino se sitúa en torno a los 12 ºC, dentro de una horquilla que va de los 10 a los 14 ºC. No hay que confundirla con la temperatura de servicio, que varía según el tipo de vino y puede ir de los 5 a los 18 ºC. Lo más importante es evitar los cambios bruscos de temperatura. Este aparato ha sido diseñado por especialistas y amantes del vino y, a diferencia de un simple frigorífico, garantiza un control electrónico de la temperatura que la mantiene constante en todo momento. Sistema antivibraciones El compresor está provisto de unos amortiguadores especiales (los «silent blocks») y el compartimento interior se encuentra aislado del resto de la estructura por una espesa capa de espuma de poliuretano. Estas características evitan que las vibraciones se transmitan al vino. Sistema de protección ultravioleta La luz acelera el envejecimiento del vino. En las vinotecas con puerta opaca, los vinos quedan resguardados de la luz, siempre y cuando no se abra la puerta en exceso. Este modelo con puerta de cristal cuenta con un tratamiento especial que filtra la nociva radiación ultravioleta, por lo que los vinos quedan perfectamente protegidos. Descongelación Este producto no genera hielo (sistema No-Frost). Dado que no produce ni hielo ni escarcha, no resulta necesario tomar ninguna medida al respecto. Bandejas Para reparar o reemplazar los estantes, incline el estante como se muestra en el diagrama y tire o empuje Según el casoSP-42 CARGA Los valores de carga máxima de botellas que se indican son a título meramente orientativo, y su única finalidad es permitir una estimación rápida del tamaño del aparato. Dichos valores se han obtenido a partir de pruebas realizadas con una botella estándar; realmente, en un caso extremo, se podrían apilar muchas más botellas prescindiendo de las bandejas, pero una "vinoteca variada" se compone de una amplia variedad de referencias de uso cotidiano, lo que limita la capacidad de carga. En consecuencia, usted cargará probablemente una cantidad de botellas menor al máximo indicado. Cómo rellenar y mantener su vinoteca:

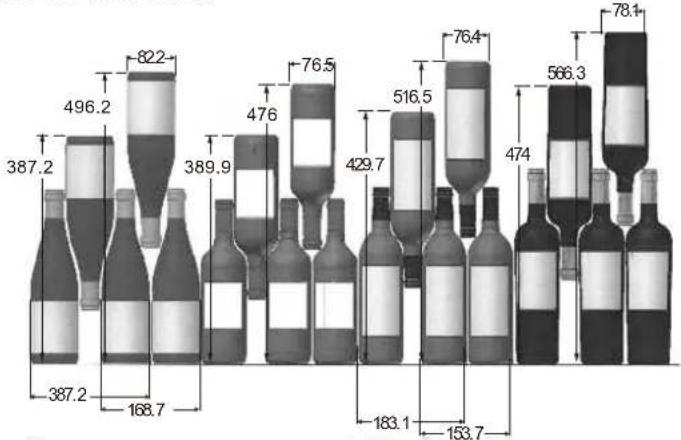

Aquí vemos cuatro tipos de botellas de 75 cl, de borgoña y burdeos, de dimensiones diferentes. Hay muchos más formatos con tamaños y formas diferentes. Como puede comprobar, existen diferencias de colocación según la altura, el diámetro y el entrecruzamiento de las botellas. Carga de máxima capacidad : 42 botellas maxSP-43 El número máximo de almacenamiento se basa en las botellas estándar de burdeos de 0,75 litros. Para una mejor conservación y evitar el desperdicio de alimentos Para no estropear el vino, es importante que la temperatura se mantenga estable en la cavidad, evite abrir con frecuencia la puerta y bloquear las rejillas de ventilación interiores. Para evitar el crecimiento de moho, evite tener demasiada humedad en la cavidad.SP-44 UTILIZACIÓN Puesta en funcionamiento Una vez que se haya instalado adecuadamente, le recomendamos que limpie el interior del aparato con agua tibia con un poco de jabón (lavavajillas). No utilice productos abrasivos ni polvos de limpieza que puedan dañar la superficie. Utilización ATENCIÓN: Las vinotecas están diseñadas únicamente para el almacenamiento y conservación de vino. IMPORTANTE: Su vinoteca está especialmente adaptada para las botellas de tipo burdeos de 0,75 litros. Si guarda botellas de mayor tamaño, asegúrese de que la puerta cierra correctamente. - Compruebe que puede cerrar la puerta sin que toque ninguna botella. - Si carga varias botellas al mismo tiempo, el aparato tardará más en alcanzar la temperatura deseada. - Para evitar daños a la junta de la puerta, asegúrese de que esta esté bien abierta cuando deslice las bandeja s por los rieles del compartimento. Ajuste de la temperatura Panel de mandos

7. Botón para aumentar la temperatura y

disminuir la temperatura de la zona superior

8. Indicadora de funcionamiento de la

9. Botón para aumentar la temperatura y

disminuir la temperatura de la zona inferior

2. Indicador de funcionamiento del

3. Cambio de unidad de temperatura

4. Temperatura de la zona superior

5. Temperatura de la zona más baja

6. Unidad de temperatura

Para encender o apagar la bodega, pulse simultáneamente los botones 7 y 9. Para cambiar la unidad de temperatura, pulse el botón 3 durante unos segundos. El LED 6 correspondiente indicará la unidad de temperatura seleccionada (°C o °F). Para encender o apagar la luz interior, pulse el botón 1 La luz (LED) es adecuada para el almacenamiento de vino. Sin embargo, es aconsejable apagar la luz durante el uso normal. Es posible ajustar la temperatura grado a grado; la temperatura se ajusta con las teclas o a la derecha del indicador de temperatura. Cada vez que se pulsa el botón , la temperatura aumenta un grado. Del mismo modo, cada pulsación del botón disminuye un grado. Para obtener una temperatura inferior a la indicada, pulse varias veces hasta que la pantalla indique la temperatura deseada.SP-45 NOTA: Cuando el primer uso o después de haber operado la vinoceta después de un largo período de inactividad, la temperatura interior no se mostrará inmediatamente en el indicador de temperatura; De hecho, se tarda unas pocas horas para calentar la vinoceta para tener una temperatura uniforme. Para evitar la condensación cuando la temperatura ambiente sea superior a 28 ºC, no reduzca la temperatura por debajo de los 7 ºC. IMPORTANTE: después de eliminar, fuera del dispositivo o después de un fallo de alimentación; tiene que esperar 5 minutos antes de volver a encender. De lo contrario, la bodega no funcionará. MANTENIMIENTO DESCONGELACIÓN La descongelación de su bodega es completamente automática y se produce cada vez que se detiene el compresor. No es necesaria ninguna intervención de su parte. Durante el funcionamiento, aparecen gotas de condensación o hielo en la pared trasera. Se quitarán durante la descongelación automática. El agua producida fluirá a través del orificio de drenaje y se recogerá en el recipiente ubicado en el compresor desde donde se evaporará. Importante: Mantenga el orificio de drenaje y la canaleta limpios para evitar obstrucciones y el flujo de agua dentro del gabinete. LIMPIEZA Desconecte el aparato antes de proceder a su limpieza. Nunca emplee productos abrasivos ni esponjas con estropajo para la limpieza interior o exterior del aparato. Después de seleccionar la temperatura, la pantalla parpadeará durante 5 segundos, mostrando la temperatura ajustada. NOTA : La temperatura por defecto es de 12°C. NOT A : El rango de temperatura de esta bodega está entre 5°C 22°C. Para evitar una condensación excesiva cuando la temperatura ambiente es superior a 28°C, no baje la temperatura por debajo de 7°C. Bloqueo de los mandos : La unidad bloqueará automáticamente los controles después de 1 minuto de inactividad. Los botones estarán entonces inoperativos. Para desbloquear el panel de control, mantenga pulsado el botón durante al menos 5 segundos. Los botones estarán entonces operativos; NOTA : La pantalla muestra la temperatura del interior de la bodega. Al aumentar o disminuir la temperatura, la pantalla mostrará la temperatura deseada. Tras unos instantes, la pantalla volverá a mostrar la temperatura de la bodega.SP-46

• Retire todos los accesorios (bandejas, etc.). Lávelos con agua tibia y un detergente suave e inodoro (por ejemplo, un lavavajillas), enjuague con agua con un poco de lejía y seque cuida dosamente.

Lave las paredes interiores del mismo modo; preste especial atención a los soportes de las bandejas.

• Lave la junta de la puerta, sin olvidar limpiar también bajo la junta.

• Vuelva a conectar el aparato. De vez en cuando, quítele el polvo al condensador de la parte de atrás del aparato; la acumulación de polvo puede afectar al rendimiento del aparato. En caso de ausencia prolongada, vacíe y limpie el aparato; mantenga la puerta entreabierta mientras el aparato no esté en uso.

SUSTITUCIÓN DE LA LÁMP

ARA Este aparato cuenta con diodos electroluminiscentes (led). El usuario no puede sustituir este tipo de diodo. La vida útil de estas lámparas led es lo suficientemente larga como para que no sea necesaria su sustitución. No obstante, si, pese a toda la atención dedicada a su fabricación, las lámparas led fueran defectuosas, puede ponerse en contacto con el servicio posventa para solucionar el problema. - Este producto contiene una fuente de luz de clase de eficiencia energética "F". - La fuente de luz de este producto sólo puede ser sustituida por personal cualificado.

PROBLEMAS Y SOLUCIONES

Usted mismo puede resolver una gran parte de los problemas que pueden surgir con su vinoteca sin necesidad de recurrir al servicio posventa. Pruebe con las recomendaciones siguientes.

PROBLEMA POSIBLE CAUSA

El aparato no funciona

• Compruebe la corriente eléctrica de la instalación

• Compruebe el interruptor automático

• Ha saltado un fusible Refrigeración insuficiente

• Compruebe la temperatura seleccionada. Es necesario reajustar la temperatura seleccionada según la temperatura ambiente

• La puerta permanece abierta demasiado tiempo

• La puerta está mal cerrada

• La junta de la puerta no cierra herméticamente

• No hay suficiente espacio alrededor del aparatoSP-47 Problemas con la pantalla led

• Mala calidad de la imagen

• No aparece el valor de la temperatura

• Póngase en contacto con el servicio posventa Los ventiladores no funcionan

• El servicio posventa deberá sustituir el panel de control CAMBIO DEL SENTIDO DE APERTURA DE LA PUERTA Debido a su construcción, no es posible cambiar la dirección de apertura de estas bodegas. GARANTIA Reparaciones y repuestos disponibles La garantía del fabricante se aplica a este dispositivo por un período de 2 años. En caso de mal funcionamiento durante este período, cualquier solicitud de reembolso debe realizarse al servicio postventa de su distribuidor. Fuera del período de garantía, cualquier información relativa a una solicitud de reparación o al pedido de repuestos originales se puede obtener poniéndose en contacto con su distribuidor. De acuerdo con el reglamento de Ecodiseño, las piezas de repuesto estarán disponibles durante al menos 7 años a partir de la fecha de compra de su dispositivo. La lista de piezas de repuesto y el procedimiento de pedido están disponibles en los sitios web de los fabricantes. Si es necesario, póngase en contacto con su distribuidor. Importado para SIDEME SA – BP200 – 92306 Levallois Perret cedex – Francia No hay luz en el interior No se enciende la pantalla LCD

• Póngase en contacto con el servicio posventa El aparato hace mucho ruido

• Compruebe que el aparato está bien nivelado

Compruebe si hay algún trozo de embalaje atascado en el aparato La puerta no cierra bien

• Compruebe que el aparato está bien nivelado

La junta está en mal estado

• Las patas están sueltas La lámpara (led) no se enciende

• El panel de control está averiado

• Problema de los circuitos impresos

• Problema con la toma de alimentac ión
