MANUAL DE USUARIO LMV2870 LE CHAI

CONSERVACION INTEGRADO

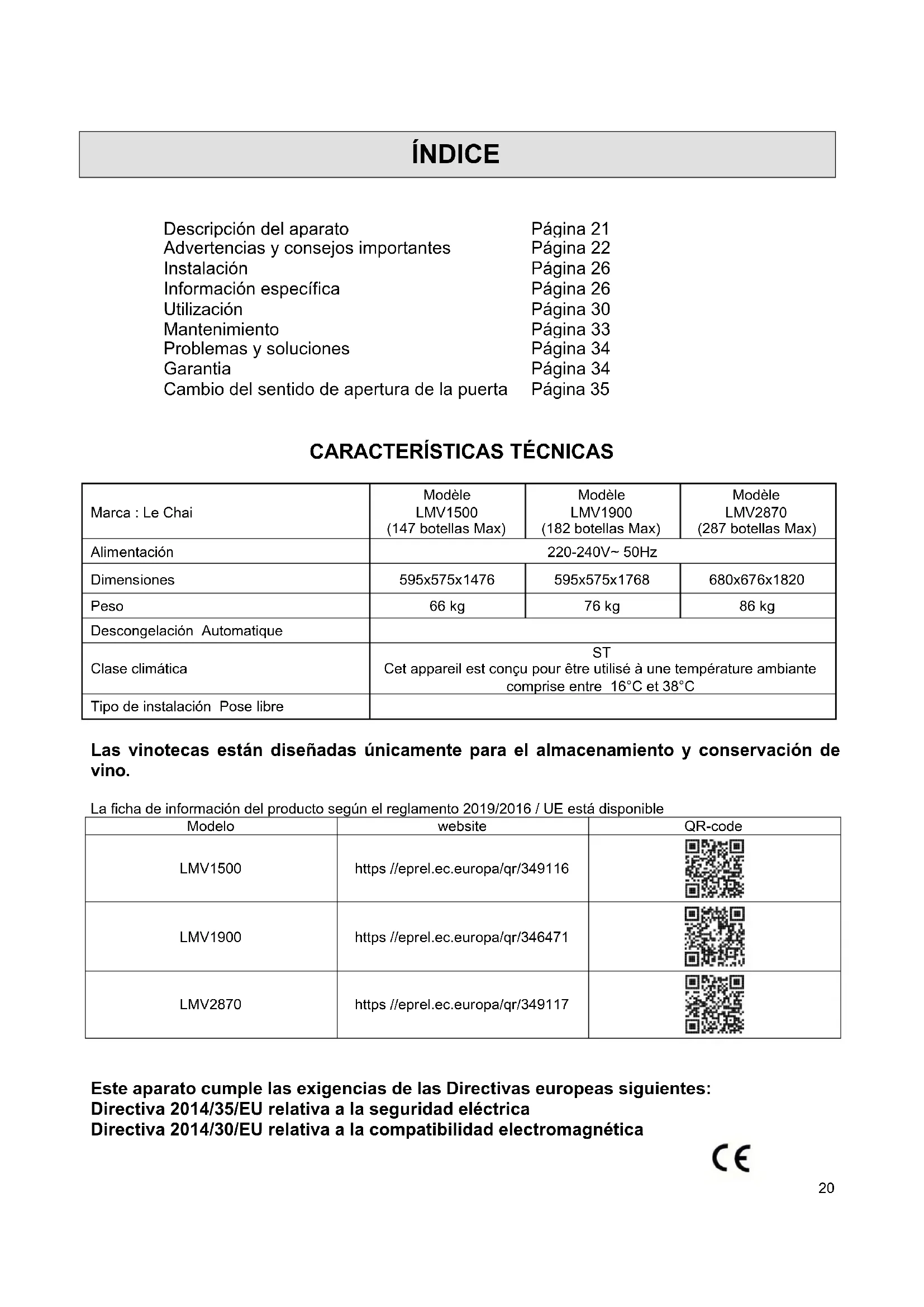

Descripción del aparato Página 21 Advertencias y consejos importantes Página 22 Instalación Información específica Página 26 Página 26 Utilización Página 30 Mantenimiento Página 33 Problemas y soluciones Garantia Página 34 Página 34 Cambio del sentido de apertura de la puerta Página 35

Cet appareil est conçu pour être utilisé à une température ambiante comprise entre 16°C et 38°C Tipo de instalación Pose libre Las vinotecas están diseñadas únicamente para el almacenamiento y conservación de vino. La ficha de información del producto según el reglamento 2019/2016 / UE está disponible Modelo website QR-code LMV1500 https //eprel.ec.europa/qr/349116

Este aparato cumple las exigencias de las Directivas europeas siguientes: Directiva 2014/35/EU relativa a la seguridad eléctrica Directiva 2014/30/EU relativa a la compatibilidad electromagnética21

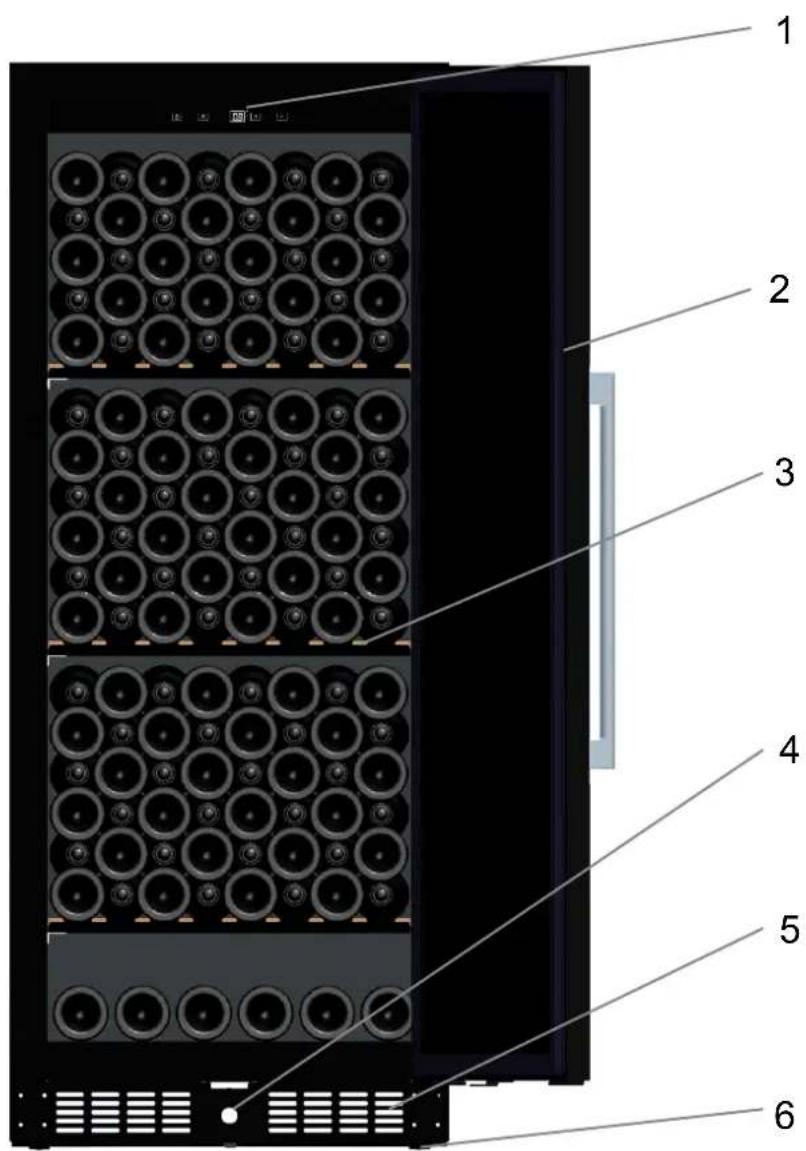

DESCRIPCIÓN DEL APARATO

ADVERTENCIAS Y RECOMENDACIONES IMPORTANTES

Es muy importante que guarde siempre este aviso junto con el aparato para consultas posteriores. Si transfiere el aparato a otra persona, asegúrese de acompañarlo de este aviso de manera que el nuevo usuario disponga de toda la información relevante para su uso. La finalidad de las siguientes advertencias es garantizar su seguridad y la de los demás. Por consiguiente, le rogamos que las lea atentamente antes de instalar y empezar a utilizar su nevera. En lo relativo a la información de instalación, manipulación, mantenimiento y eliminación de residuos, puede consultar las secciones que siguen a esta nota. Si el dispositivo tiene un sistema de iluminación y la lámpara es reemplazable por el usuario, consulte la información sobre su método de reemplazo en el siguiente párrafo de este manual. Este aparato está diseñado para su uso doméstico y particular, pero no para usos análogos como los siguientes: - espacios de cocina reservados para el personal de tiendas, oficinas y demás contextos profesionales; - su uso por parte de los huéspedes de casas rurales, hoteles, moteles y demás instalaciones de tipo residencial; - pensiones y entornos similares; - restauración y otros contextos análogos, incluida la venta al detalle. Este aparato está diseñado para el almacenamiento de alimentos o bebidas en particular a una temperatura de almacenamiento superior a la de un compartimento de almacenamiento de alimentos frescos. En cualquier caso, no está destinado a mantener los alimentos frescos. No lo23 utilice para fines comerciales o industriales ni para ningún otro propósito que no sea el que fue diseñado. Seguridad

• Este aparato puede ser utilizado por niños de 8 o más años, así como por personas con algún tipo de discapacidad física, mental o sensorial o sin experiencia o conocimientos, siempre que cuenten con la supervisión adecuada o se les hayan dado las instrucciones precisas para una utilización segura y todos los riesgos posibles hayan sido tenidos en consideración.

• Los niños no deben jugar con este electrodoméstico.

• Es recomendable mantenerlo lejos del alcance de niños menores de 3 años, a menos que estén bajo vigilancia continua.

• Los niños no deberán realizar las tareas de limpieza y mantenimiento del aparato sin la supervisión de un adulto.

• Los niños de 3 a 8 años de edad pueden cargar y descargar aparatos de refrigeración.

• Desconecte el aparato de la toma de corriente antes de proceder a su limpieza, descongelación, sustitución de la lámpara, traslado o limpieza del suelo.

• ADVERTENCIA: No dañar el circuito de refrigeración.

• ADVERTENCIA: No utilizar aparatos eléctricos en el interior del compartimento, a menos que sean del tipo recomendado por el fabricante.

• ADVERTENCIA: No utilizar dispositivos mecánicos o de otro tipo para acelerar el proceso de descongelación, a menos que hayan sido recomendados por el fabricante.

• ADVERTENCIA: Mantener despejados los orificios de ventilación de la carcasa del aparato y de la estructura de encastre.

• ADVERTENCIA: No ubique tomas de corriente portátiles o fuentes de alimentación portátiles en la parte posterior del dispositivo.24

• ADVERTENCIA: Al colocar el aparato, asegúrese de que el cable de alimentación no esté atrapado o dañado.

• No conectar el aparato a una toma de corriente que no esté protegida contra posibles sobrecargas (fusible).

• No utilizar nunca tomas múltiples ni alargadores para conectar el aparato.

• Este aparato no está destinado para su funcionamiento con temporizador exterior, sistemas de control remoto ni con cualquier otro dispositivo que active la tensión de forma automática.

• No usar este electrodoméstico para almacenar sustancias explosivas, como aerosoles que contengan gases propulsores inflamables.

• Después de instalarlo, asegúrese de que no está pisando el cable de alimentación.

• Si el cable de alimentación está deteriorado, deberá ser sustituido por el fabricante, su servicio posventa o por personal cualificado para evitar posibles riesgos.

• Este aparato es pesado: muévalo con precaución.

• Si el aparato se ha transportado en posición horizontal, espere 48 horas antes de ponerlo en funcionamiento.

• La lámpara está destinada para su uso exclusivo en el aparato.

• La lámpara no es adecuada para la iluminación de habitaciones.

• Abrir la puerta durante períodos prolongados puede provocar un aumento significativo de la temperatura en los compartimentos del aparato.

• Limpie regularmente las superficies que puedan entrar en contacto con alimentos y sistemas de drenaje accesibles.

• Si el aparato de refrigeración se deja vacío por largos períodos, apague, descongele, limpie, seque y deje la puerta abierta para evitar que se forme moho dentro del aparato.25

• Este aparato de refrigeración no es adecuado para congelar alimentos.

• Es peligroso modificar o intentar modificar las características de este aparato.

• En caso de avería, no intente repararlo usted mismo. Las reparaciones realizadas por personal no cualificado pueden causar daños. Contacte con el servicio posventa de su distribuidor.

Refrigerante Advertencia; Riesgo de incendio / materiales inflamables. El gas refrigerante contenido en el circuito de este aparato es el isobutano (R 600a), un gas poco contaminante pero inflamable.

• Durante el transporte e instalación del aparato, tenga cuidado de no dañar ninguna parte del circuito frigorífico.

• No utilice utensilios cortantes o puntiagudos para descongelarlo.

• No utilice dispositivos eléctricos dentro de este electrodoméstico. Si el sistema de refrigeración resulta dañado:

• Evite que se produzcan llamas cerca del aparato.

• Evite que se produzcan chispas: no encienda aparatos o lámparas eléctricas.

• Proceda a ventilar la habitación de inmediato.26

Eliminación Este aparato está marcado con el símbolo de recogida selectiva de residuos de aparatos eléctricos y electrónicos. Esto significa que, al final de su vida útil, el producto debe ser recogido por un sistema de recogida selectiva conforme a la Directiva Europea 2012/19/EU, de modo que pueda ser reciclado o desmantelado adecuadamente para reducir su impacto medioambiental. Su administración local o regional podrá ofrecerle más información al respecto. Los residuos electrónicos que no sean recogidos selectivamente pueden comportar riesgos medioambientales y sanitarios debido a la presencia de sustancias peligrosas. Esta nevera contiene agentes espumantes inflamables. Al término de su vida útil, la nevera deberá trasladarse a un lugar adecuado para que pueda ser reciclada. Para ello, consulte a su ayuntamiento. Nunca deje la nevera en la vía pública.

INSTALACIÓN Si prevé utilizar este electrodoméstico con cierre magnético para sustituir otro con un cierre de resorte, es recomendable que se inutilice el mecanismo de cierre de este último, antes de deshacerse de él. De este modo, se evitará el riesgo de que los niños se queden encerrados dentro con el consiguiente peligro para sus vidas. Ubicación - Sitúe el aparato lejos de cualquier fuente de calor (calefacción, placas de cocina u horno, luz solar...). Para que su electrodoméstico funcione correctamente, la temperatura ambiente deberá estar entre los 16 y los 38 ºC (clase ST). Si la temperatura supera estos límites, el aparato no funcionará correctamente. - Asegúrese de que haya suficiente espacio para que el aire circule por detrás del aparato y no lo apoye contra la pared para evitar ruidos debidos a las vibraciones. Asegúrese de que haya suficiente espacio alrededor del aparato para que circule el aire. Una ventilación insuficiente hará que el aparato funcione mal e incrementará el consumo energético. Deje un espacio de al menos 2 cm entre la pared y los laterales de la vinoteca, y de 3 cm entre la pared y la parte trasera. Deje un espacio libre de al menos 10 cm sobre el aparato. - Este aparato debe instalarse de tal manera que pueda accederse con facilidad a la toma de corriente. Después de instalarlo, asegúrese de que no está pisando el cable de alimentación. - Nivele el aparato ajustando las 4 patas regulables. Encastre bajo la encimera o instalación separada Este aparato puede instalarse separadamente o encastrarse debajo de la encimera. En este caso, se han de tener en cuenta sus dimensiones: Conexión a la red Su aparato está diseñado para funcionar con una tensión monofásica de 230 voltios. Deberá conectarse a un enchufe de pared provisto de toma de tierra y protegido con un fusible de 10A, según la norma NF C15-100 y las indicaciones de su proveedor de suministro eléctrico.27

INFORMACIÓN ESPECÍFICA

- Le recomendamos que instale su vinoteca en una habitación con una temperatura moderada. - Si la luz interior se mantiene encendida, tenga en cuenta que la temperatura interior será mayor. - La temperatura interior de la vinoteca puede variar según el tipo y número de botellas que contenga. - Para conservar sus vinos a una temperatura estable, no mantenga la puerta abierta demasiado tiempo. - No instale su vinoteca cerca de una fuente de calor, y evite la luz solar directa. - Para garantizar su seguridad y para que el vino no sufra alteraciones, no coloque su vinoteca en un sitio húmedo. - No almacene alimentos perecederos en su vinoteca. - Esta vinoteca no está diseñada para su uso en un garaje, en exteriores ni al aire libre. - A continuación, indicamos las temperaturas recomendadas (aproximadas) para la degustación del vino: o Grandes vinos de Burdeos - Tintos 16-17 °C o Grandes vinos de Borgoña - Tintos 15-16 °C

Vinos blancos secos de categoría «grand crû» 14-16 °C

Tintos ligeros, afrutados, jóvenes 11-12 °C o Rosados de Provenza, vinos de cosecha 10-12°C o Blancos secos y tintos de la tierra 10-12 °C o Blancos de la tierra 8-10 °C o Champanes 7-8 °C o Vinos licorosos 6°C - La estabilidad de la temperatura es el factor más importante para la conservación del vino. - La exposición a la luz, las vibraciones, la variación de las temperaturas o la humedad pueden estropear el vino. Sistema de climatización Según los expertos, la temperatura ideal de conservación del vino se sitúa en torno a los 12 ºC, dentro de una horquilla que va de los 10 a los 14 ºC. No hay que confundirla con la temperatura de servicio, que varía según el tipo de vino y puede ir de los 5 a los 18 ºC. Lo más importante es evitar los cambios bruscos de temperatura. Este aparato ha sido diseñado por especialistas y amantes del vino y, a diferencia de un simple frigorífico, garantiza un control electrónico de la temperatura que la mantiene constante en todo momento. Sistema antivibraciones El compresor está provisto de unos amortiguadores especiales (los «silent blocks») y el compartimento interior se encuentra aislado del resto de la estructura por una espesa capa de espuma de poliuretano. Estas características evitan que las vibraciones se transmitan al vino. Sistema de humidificación: Durante el ciclo de parada del compresor, el evaporador se desescarcha automáticamente y la condensación se acumula en la canaleta de vaciado situada detrás de la pared trasera de la unidad. Parte de ella fluye hacia la bandeja de evaporación situada sobre el compresor. Durante el ciclo de funcionamiento del compresor, el nivel de humedad en el interior del armario disminuye, ya que el agua contenida en el aire se congela en el evaporador. En el mismo momento, la bomba de humedad funcionará y reintroducirá el agua condensada en la vinoteca en forma de aire húmedo para equilibrar el nivel de humedad. De este modo la humedad relativa permanecerá entre un 50% y un 80% todo el tiempo. Importante: en la primera utilización es preferible añadir 500 ml de agua desmineralizada en la canaleta de vaciado. El nivel de28 agua se debe comprobar regularmente. En caso de falta de agua, la barra de control mostrará un mensaje de error, entonces se deberá añadir 500 ml de agua desmineralizada. Un nivel de humedad demasiado elevado de la vinoteca no perjudicará los vinos almacenados, pero el mildiu y el moho pueden aparecer y las etiquetas se pueden despegar.

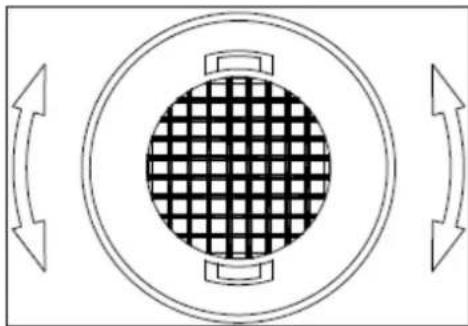

FILTRO DE CARBÓN ACTIVO

El filtro de carbón activo se encuentra en la parte posterior del compartimento. Permite eliminar los olores que pueden perjudicar el sabor del vino. Sustitúyalo una vez al año. Puede adquirirlo a su distribuidor habitual o dirigirse al servicio postventa. - Retire la bandeja situada delante del filtro. - Introduzca el filtro y gírelo 90° en el sentido horario o en sentido contrario para retirarlo. - Introduzca el nuevo filtro en posición vertical y gírelo 90° en el sentido horario, o en el sentido anti-horario hasta que se acople. Sistema de protección ultravioleta La luz acelera el envejecimiento del vino. En las vinotecas con puerta opaca, los vinos quedan resguardados de la luz, siempre y cuando no se abra la puerta en exceso. Este modelo con puerta de cristal cuenta con un tratamiento especial que filtra la nociva radiación ultravioleta, por lo que los vinos quedan perfectamente protegidos. Descongelación Este producto no genera hielo (sistema No-Frost). Dado que no produce ni hielo ni escarcha, no resulta necesario tomar ninguna medida al respecto. CARGA

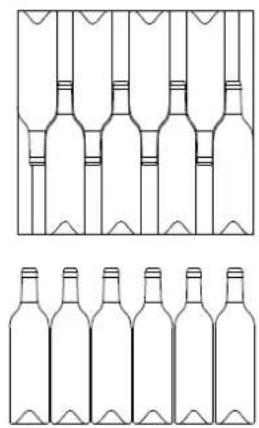

Los valores de carga máxima de botellas que se indican son a título meramente orientativo, y su única finalidad es permitir una estimación rápida del tamaño del aparato. Dichos valores se han obtenido a partir de pruebas realizadas con una botella estándar; realmente, en un caso extremo, se podrían apilar muchas más botellas prescindiendo de las bandejas, pero una "vinoteca variada" se compone de una amplia variedad de referencias de uso cotidiano, lo que limita la capacidad de carga. En consecuencia, usted cargará probablemente una cantidad de botellas menor al máximo indicado. Cómo rellenar y mantener su vinoteca:

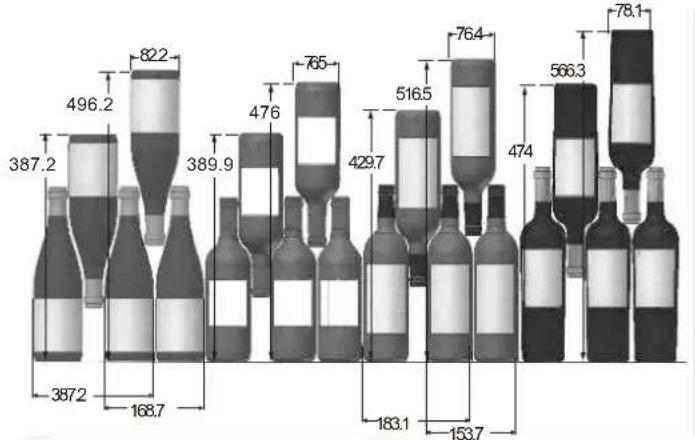

Aquí vemos cuatro tipos de botellas de 75 cl, de borgoña y burdeos, de dimensiones diferentes. Hay muchos más formatos con tamaños y formas diferentes. Como puede comprobar, existen diferencias de colocación según la altura, el diámetro y el entrecruzamiento de las botellas.29

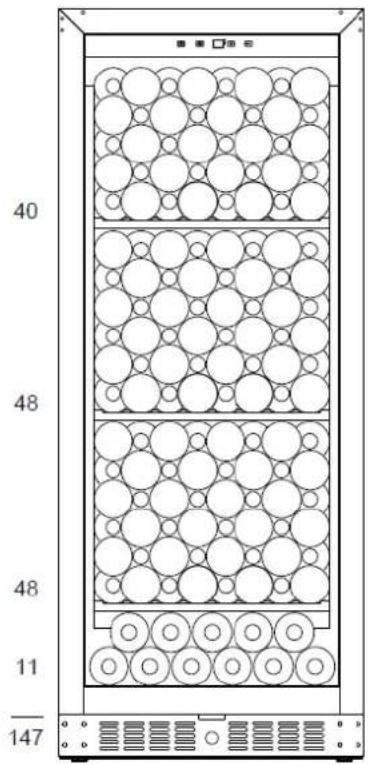

Carga de máxima capacidad LMV1500 (147 botellas max)

El número máximo de almacenamiento se basa en las botellas estándar de burdeos de 0,75 litros.

Para una mejor conservación y evitar el desperdicio de alimentos Para no estropear el vino, es importante que la temperatura se mantenga estable en la cavidad, evite abrir con frecuencia la puerta y bloquear las rejillas de ventilación interiores. Para evitar el crecimiento de moho, evite tener demasiada humedad en la cavidad.

UTILIZACIÓN Puesta en funcionamiento Una vez que se haya instalado adecuadamente, le recomendamos que limpie el interior del aparato con agua tibia con un poco de jabón (lavavajillas). No utilice productos abrasivos ni polvos de limpieza que puedan dañar la superficie.

Utilización ATENCIÓN: Las vinotecas están diseñadas únicamente para el almacenamiento y conservación de vino.31 IMPORTANTE: Su vinoteca está especialmente adaptada para las botellas de tipo burdeos de 0,75 litros. Si guarda botellas de mayor tamaño, asegúrese de que la puerta cierra correctamente. - Compruebe que puede cerrar la puerta sin que toque ninguna botella. - Si carga varias botellas al mismo tiempo, el aparato tardará más en alcanzar la temperatura deseada. - Para evitar daños a la junta de la puerta, asegúrese de que esta esté bien abierta cuando deslice las bandejas por los rieles del compartimento.

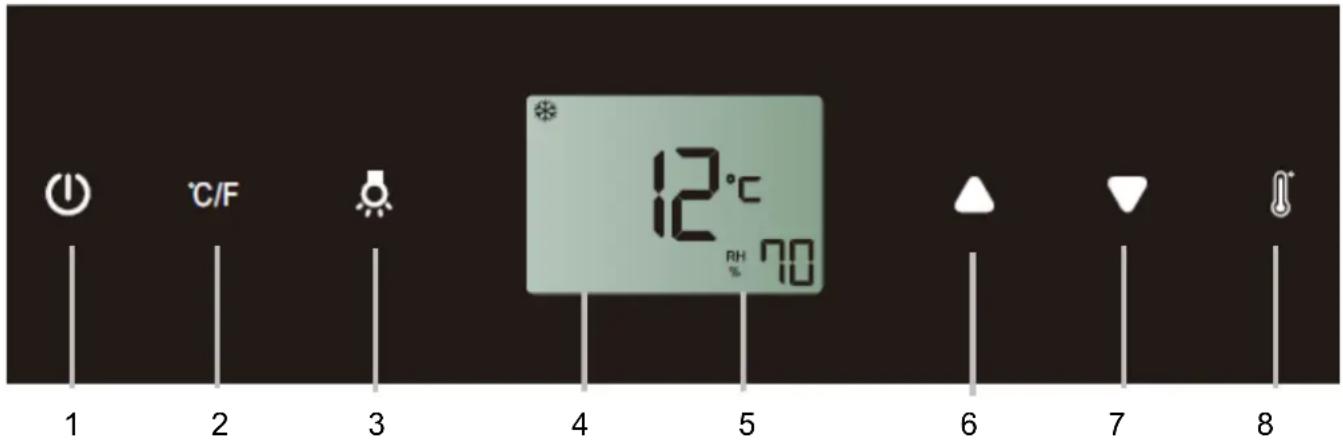

1. Botón marcha/parada

2. Botón de cambio de unidad

3. Botón de iluminación

5. Indicador de la temperatura y de la humedad

6 y 7. Ajuste de la temperatura

8. Botón de selección

Puesta en marcha del aparato Pulsar aproximadamente 5 segundos el botón Marcha/Parada. Para apagarlo realizar la misma operación. Cuando suene una alarma, pulse la tecla Marcha/Parada para apagarla. Control de la temperatura El aparato sólo dispone de una zona de temperatura ajustable. La temperatura se puede ajustar entre 5ºC y 20ºC (41ºF y 68ºF). Cuando el aparato se conecta por vez primera, aparecen automáticamente los valores ajustados de forma predeterminada. La temperatura previamente ajustada es de 12°C (54°F) (temperatura de maduración ideal). Pulse la tecla hasta que la temperatura parpadee. A continuación puede utilizar las teclas, y para ajustar la temperatura interna en caso necesario. Cuando pulse uno de los botones por primera vez, la pantalla indicará la última temperatura regulada anteriormente. La temperatura aumentará 1°C / 1°F si pulsa una vez el botón o disminuirá 1°C / 1°F si pulsa una vez el botón . La pantalla parpadea durante el ajuste. La temperatura ajustada parpadea temporalmente en la pantalla durante 5 segundos una vez que la temperatura haya sido ajustada. A continuación la pantalla mostrará nuevamente la temperatura interna actual. Para que se visualice la temperatura de consigna en todo momento, pulse la tecla , parpadeará temporalmente durante 5 segundos. A continuación la pantalla mostrará nuevamente la temperatura interna actual.

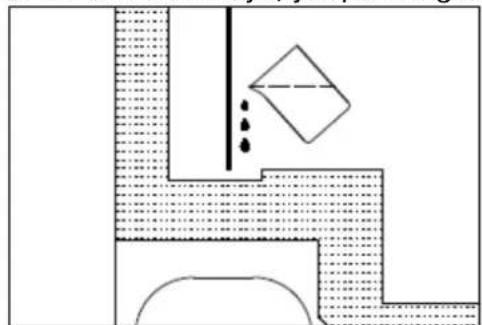

Control de la humedad El nivel de humedad se puede mantener automáticamente para los modelos correspondientes mediante una bomba de humedad. Pulse hasta que la pantalla de la humedad parpadee. Ahora puede utilizar las teclas y para seleccionar el nivel de humedad relativa de 50% a 80%; así como 00%. La humedad ajustada parpadea temporalmente en la pantalla durante 5 segundos. A continuación, la pantalla muestra el nivel de la humedad interna nuevamente. La humedad previamente ajustada en fábrica es de 70% (humedad ideal del almacenamiento del vino). Cuando se selecciona 00%, se desactiva la bomba de humedad. La bomba de humedad aumenta el consumo de energía del aparato. En caso de que la función no sea necesaria, apáguela. El consumo de energía nominal se basa en la función desactivada. Control de la iluminación La luz se enciende automáticamente en el momento de la apertura de la puerta; la luz (LED) está adaptada para la conservación del vino. Para reducir el consumo de energía, la luz LED se apaga automáticamente en el momento de cerrar la puerta. Cambio °C/°F Para cambiar de base de referencia de temperatura (de grados Celsius a Fahrenheit o de Fahrenheit a Celsius). Memoria de temperatura En caso de corte de corriente (sobretensión, disyuntor, etc.), el aparato memoriza los ajustes anteriores de temperatura. Cuando la potencia se recupera, la temperatura de la vinoteca se vuelve a poner a la misma temperatura de ajuste seleccionada antes del corte de corriente. Alarma de temperatura Cuando la temperatura asciende o desciende fuera del margen de temperatura en una de las zonas, suena una alarma. El indicador de temperatura parpadea al mismo tiempo. La alarma suena y los símbolos & parpadean: - Cuando usted pone el aparato en funcionamiento, si la temperatura interna del aparato es diferente a la temperatura de consigna. - Cuando se produce una interrupción prolongada en la alimentación eléctrica. - Cuando se han colocado demasiadas botellas en la unidad en un momento dado. - Cuando la puerta no está cerrada herméticamente. - El aparato está defectuoso. La alarma sonora se apaga automáticamente y el indicador de temperatura deja de parpadear cuando se alcanza nuevamente la temperatura de consigna. No obstante, si el sonido le molesta, puede apagar la alarma sonora pulsando una vez la tecla marcha/parada (1). La alarma se detendrá. El indicador de temperatura sigue parpadeando hasta que se alcance la temperatura de consigna. Alarma de humedad Cuando la humedad asciende o desciende fuera del margen de humedad en una de las zonas, suena una alarma. El indicador de humedad correspondiente parpadea al mismo tiempo y el símbolo se enciende. El parpadeo de LL indica un nivel de humedad demasiado bajo y el parpadeo de HH indica un nivel de humedad demasiado elevado. La alarma sonora se desactivará automáticamente, el indicador de humedad dejará de parpadear y los símbolos & se apagarán cuando el margen de humedad ajustada se alcance nuevamente. No obstante, si el sonido le molesta, puede desactivar la alarma sonora pulsando una vez la tecla Marcha/Parada. El indicador de la humedad correspondiente sigue parpadeando y los símbolos & siguen encendiéndose hasta que se alcance la humedad ajustada. Entonces el indicador se enciende de forma constante, los símbolos & se apagan y el sistema de alarma se activa nuevamente. Alarma de puerta33 Si la puerta permanece abierta más de 60 segundos, la alarma sonora suena. Cerrar la puerta o pulsar la tecla marcha/parada (1) una vez para apagar la alarma sonora. NOTA: Al utilizar por primera vez o tras haber puesto en funcionamiento la vinoteca tras un período de inutilización, la temperatura interna no será inmediatamente la temperatura que aparece en el indicador; en efecto hay que esperar algunas horas para una atemperación de la vinoteca para alcanzar una temperatura homogénea. IMPORTANTE: tras haber desconectado, apagado el aparato o después de un corte de corriente, es imprescindible esperar 5 minutos antes de volver a encenderlo. En caso contrario, la vinoteca no se encenderá.

MANTENIMIENTO DESCONGELACIÓN Este producto no genera hielo (sistema No-Frost). Dado que no se produce ni hielo ni escarcha, no es necesario tomar ninguna medida al respecto. LIMPIEZA Desconecte el aparato antes de proceder a su limpieza. Nunca emplee productos abrasivos ni esponjas con estropajo para la limpieza interior o exterior del aparato.

• Retire todos los accesorios (bandejas, etc.). Lávelos con agua tibia y un detergente suave e inodoro (por ejemplo, un lavavajillas), enjuague con agua con un poco de lejía y seque cuidadosamente.

• Lave las paredes interiores del mismo modo; preste especial atención a los soportes de las bandejas.

• Lave la junta de la puerta, sin olvidar limpiar también bajo la junta.

• Vuelva a conectar el aparato. De vez en cuando, quítele el polvo al condensador de la parte de atrás del aparato; la acumulación de polvo puede afectar al rendimiento del aparato. En caso de ausencia prolongada, vacíe y limpie el aparato; mantenga la puerta entreabierta mientras el aparato no esté en uso.

SUSTITUCIÓN DE LA LÁMPARA

Este aparato cuenta con diodos electroluminiscentes (led). El usuario no puede sustituir este tipo de diodo. La vida útil de estas lámparas led es lo suficientemente larga como para que no sea necesaria su sustitución. No obstante, si, pese a toda la atención dedicada a su fabricación, las lámparas led fueran defectuosas, puede ponerse en contacto con el servicio posventa para solucionar el problema.34

PROBLEMAS Y SOLUCIONES

Usted mismo puede resolver una gran parte de los problemas que pueden surgir con su vinoteca sin necesidad de recurrir al servicio posventa. Pruebe con las recomendaciones siguientes. PROBLEMA POSIBLE CAUSA El aparato no funciona

• Compruebe la corriente eléctrica de la instalación

• Compruebe el interruptor automático

• Ha saltado un fusible Refrigeración insuficiente

• Compruebe la temperatura seleccionada. Es necesario reajustar la temperatura seleccionada según la temperatura ambiente

• La puerta permanece abierta demasiado tiempo

• La puerta está mal cerrada

• La junta de la puerta no cierra herméticamente

• No hay suficiente espacio alrededor del aparato No hay luz en el interior No se enciende la pantalla LCD

• Póngase en contacto con el servicio posventa El aparato hace mucho ruido

• Compruebe que el aparato está bien nivelado

• Compruebe si hay algún trozo de embalaje atascado en el aparato La puerta no cierra bien

• Compruebe que el aparato está bien nivelado

• La junta está en mal estado

• Las patas están sueltas La lámpara (led) no se enciende

• El panel de control está averiado

• Problema de los circuitos impresos

• Problema con la toma de alimentación

• Póngase en contacto con el servicio posventa Problemas con la pantalla led

• Mala calidad de la imagen

• No aparece el valor de la temperatura

• Póngase en contacto con el servicio posventa Los ventiladores no funcionan

• El servicio posventa deberá sustituir el panel de control

GARANTIA Reparaciones y repuestos disponibles La garantía del fabricante es aplicable a este dispositivo por un período de 2 años. En caso de un mal funcionamiento durante este período, cualquier solicitud de soporte debe dirigirse al servicio postventa de su distribuidor. Fuera del período de garantía, cualquier información relacionada con los servicios de reparación profesionales o el pedido de repuestos originales puede obtenerse comunicándose con su distribuidor. De acuerdo con el Reglamento de diseño ecológico, las piezas de repuesto estarán disponibles durante al menos 7 años a partir de la fecha de compra de su dispositivo.35 CAMBIO DEL SENTIDO DE APERTURA DE LA PUERTA Puede cambiar el sentido de apertura de la puerta de su electrodoméstico recolocando las bisagras. Cuando vuelva a montarla, asegúrese de que la puerta está bien alineada con el cuerpo del aparato y que la junta se fija correctamente. Le recordamos que el cambio del sentido de apertura de la puerta debe realizarse con el aparato desenchufado.

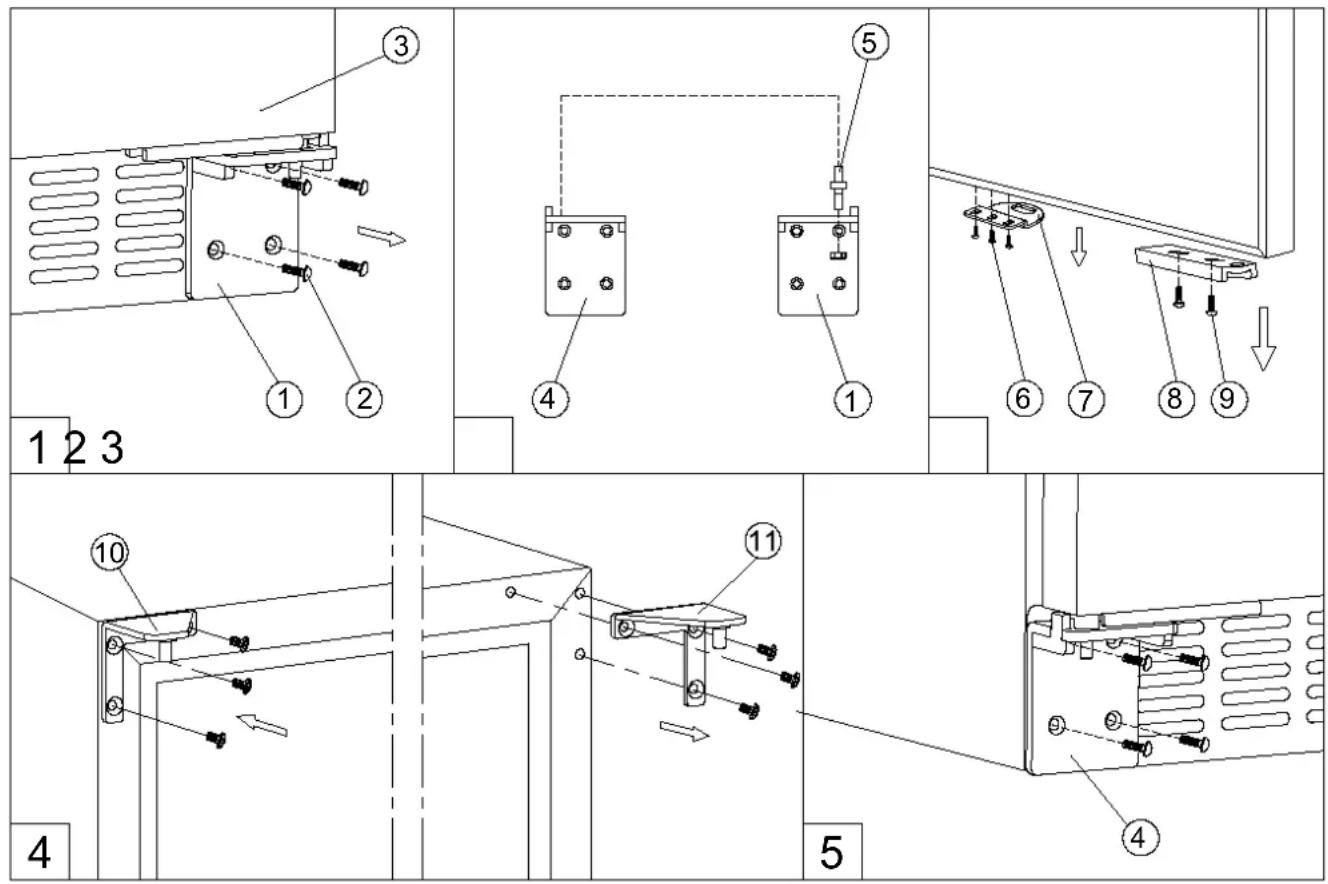

1. Retire la bisagra inferior derecha (1) desenroscando los cuatro tornillos (2). Asegúrese de sostener

la puerta (3) después de quitar los tornillos. (Fig. 1)

2. Suavemente jale hacia abajo para quitar la puerta de la bisagra superior derecha y colóquela sobre

una superficie acolchada para evitar daños. Luego retire la bisagra superior derecha (11). (Fig. 4)

3. Retire las tapas en el lado izquierdo de la bodega y utilícelas para cubrir los orificios para tornillos en

4. Atornille la otra bisagra superior izquierda (10) en la bolsa de accesorios en el lado izquierdo del

5. Desatornille y transfiera el pasador de la bisagra (5) a la bisagra inferior izquierda incluida en la

bolsa de accesorios. (Fig 2)

6. Desatornille y transfiera el adaptador de la puerta (8) y / o la traba (7) a las posiciones designadas

superiores de la puerta. (Fig. 3)

7. Gire la puerta 180 ° y vuelva a colocar la puerta de vidrio en la posición que se muestra. A

continuación, atornille la bisagra inferior izquierda a la posición indicada y apriételos. (Fig. 5)

8. Vuelva a verificar y ajuste la alineación de la puerta aflojando los tornillos (9) y moviendo el

adaptador de la puerta (8). Apriete los tornillos (9) después de ajustar la puerta. (Fig. 5) Importado para SIDEME SA – BP200 – 92306 Levallois Perret cedex – Francia36 Le Chai
