Tipo de producto	Ventilador de pared con pie
Marca	Sogo
Modelo	SS21225
Diámetro de las aspas	40 cm (16 pulgadas)
Alimentación	220-240 V~50/60 Hz
Potencia	50 W
Número de velocidades	3
Control de velocidad	Cable de tiro
Oscilación	Sí, botón pulsador
Inclinación	Ajustable hacia arriba o abajo (tornillo de bloqueo)
Material principal	Plástico y metal
Tipo de instalación	Sobre pie con base redonda y columna
Nivel de sonido	No especificado
Seguridad	Rejilla de protección, parada automática en caso de sobrecalentamiento (no especificado), desconexión antes de la limpieza
Limpieza	Paño suave y agua jabonosa, no usar disolventes
Dimensiones (alto x ancho x fondo)	Aprox. 130 x 40 x 40 cm (estimado)
Peso	No especificado
Accesorios incluidos	Base, columna, rejillas, aspas, tuercas, tornillos, botón de oscilación
Conformidad	Directivas 2006/95/CE, 2004/108/CE, 2011/65/UE, 2009/125/CE
Uso	Doméstico interior únicamente

Preguntas frecuentes - SS21225 Sogo

¿Cómo ensamblar el ventilador Sogo SS21225?

Inserte el tubo vertical en la base, fíjelo con la placa de retención y el perno de gancho. Monte la rejilla trasera en el motor con la tuerca especial, luego el aspa alineando las ranuras con el pasador de retención, apriete con la tuerca de plástico en sentido antihorario. Finalmente, fije la rejilla delantera encajándola en la rejilla trasera y apriete el tornillo en el borde.

¿Cómo usar las diferentes velocidades?

Tire del cable de velocidad para seleccionar la velocidad deseada. Tire varias veces para pasar de velocidad a parada (generalmente 3 velocidades).

¿Cómo hacer oscilar el ventilador?

Utilice el botón de oscilación situado en el motor. Empuje o tire del botón para iniciar o detener la oscilación del cabezal.

¿Cómo ajustar la inclinación del ventilador?

Afloje el tornillo del botón de ajuste, incline el cabezal hacia arriba o abajo según la dirección deseada, luego vuelva a apretar el tornillo para bloquear la posición.

¿Cómo limpiar el ventilador?

Desenchufe siempre el aparato antes de limpiar. Use un paño suave humedecido con agua jabonosa para limpiar las rejillas y las aspas. No use nunca disolventes ni productos abrasivos. Seque bien antes de volver a enchufar.

El ventilador no enciende, ¿qué hacer?

Verifique primero que el enchufe funciona y que el cable no está dañado. Si el cable está dañado, debe ser reemplazado por un profesional. Asegúrese también de que el/los interruptor(es) estén en posición de encendido. Si el problema persiste, contacte al servicio postventa.

¿Puedo usar el ventilador en exteriores?

No, este ventilador está diseñado solo para uso doméstico en interiores. No lo exponga a la lluvia o la humedad.

¿Cómo desmontar el aspa para la limpieza?

Desenchufe primero el ventilador. Retire la rejilla delantera desencajándola o desatornillando el tornillo. Desatornille la tuerca de plástico (en sentido horario) y retire el aspa. Límpiela, luego vuelva a montar en orden inverso.

El ventilador hace ruido o vibra, ¿qué hacer?

Verifique que todas las piezas estén correctamente ensambladas: el aspa debe estar bien fijada en el eje y las rejillas bien apretadas. Asegúrese de que el ventilador esté sobre una superficie estable. Si el ruido persiste, detenga el aparato y contacte a un profesional.

¿Cómo guardar el ventilador fuera de temporada?

Desenchúfelo, límpielo cuidadosamente, luego desmonte las piezas desmontables (aspa, rejillas, columna). Guarde todo en un lugar seco, protegido del polvo, preferiblemente en su embalaje original.

MANUAL DE USUARIO SS21225 Sogo

Ventilador de Pared de 16" (40 cm)

Ventilador de parede de 16" (40 cm)

Precaución: lea y conserve estas importantes instrucciones

Manual de Instrucciones

ATENCIÓN

Por favor, lea estas instrucciones completamente antes de usar y conservarlas para futuras consultas.

PRECAUCIONES DE SEGURIDAD

1) Siempre conecte el cable de alimentación a 220-240V AC toma de pared
2) No utilice el aparato al aire libre, el aparato está hecho exclusivamente para uso doméstico.
3) No haga funcionar el aparato si el cable o el enchufe ha sido dañado, debe ser sustituido por el fabricante o su agente de servicio o una persona similarmente calificada para evitar riesgos.
4) No deje nunca el aparato dentro del alcance de los niños sin la supervisión, el uso de este aparato por niños pequeños o por persona con discapacidad debe ser siempre supervisado.
5 Desconecte el ventilador antes de proceder a la limpieza, transporte y cuando haya terminado de usar el ventilador.
6) No coloque el aparato, el cable de alimentación o el enchufe en agua ni en otros líquidos, nunca rocíe líquidos sobre el ventilador.
7 Evitar el contacto con las piezas móviles.
8) Deformación o error de funcionamiento puede tener lugar cuando se utiliza el aparato en lugares inestables o cerca de lugares con fuentes de calor.
9) No hacer funcionar en presencia de explosivos de gases inflamables.

10) Este aparato puede ser utilizado por niños de 8 años o más y las personas con una incapacidad o falta de experiencia y conocimientos que hayan recibido supervisión o instrucciones relativas al uso del aparato de una manera segura físicas, sensoriales o mentales y comprender los riesgos involucrados. Los niños no deben jugar con el aparato. Limpieza y mantenimiento de usuarios no serán hechos por niños sin supervisión.

11) Siempre desconecte el aparato de la red si se deja desatendido y antes de montar, desmontar o limpiar.

12) Este aparato no debe ser utilizado por niños. Mantenga el aparato y el cable fuera del alcance de los niños.

LAS REGLAS PARA UNA OPERACIÓN SEGURA

1. No introduzca los dedos, los lápices o cualquier otro objeto a través de la protección cuando el ventilador está en marcha.
2. Desconectar el ventilador al pasar de un lugar a otro.
3. Desconectar el ventilador al retirar las protecciones para la limpieza.
4. 'Asegurarse de que el ventilador esté en una superficie estable cuando se trabaja para evitar el vuelco.
5. No use el ventilador cerca de la ventana, la lluvia puede crear peligro eléctrico.

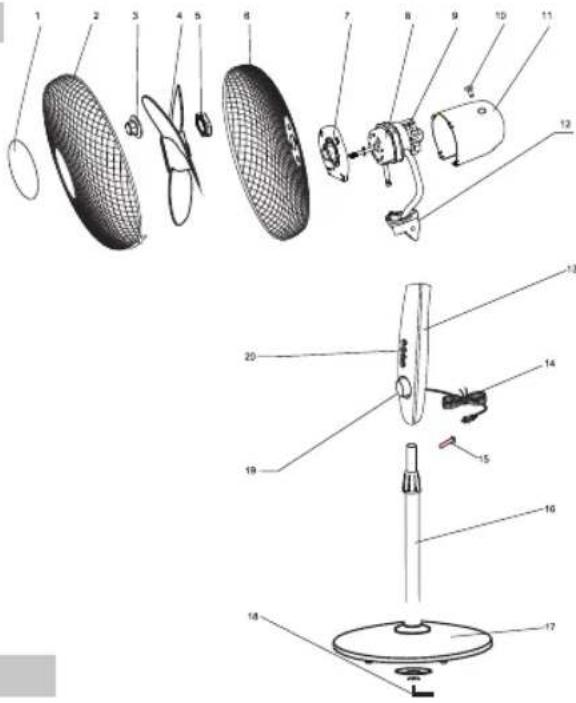

DESCRIPCIÓN DE LAS PARTES

1) Pieza central
11) Caja trasera
2) Parrilla delantera
12) Cuello
3) Spinner
13) Cuerpo del ventilador
4) Aspas
14) Cable de alimentación
5) Tuerca de plástico
15) El tornillo
6) Parrilla trasera
16) Columna
7) Caja frontal
17) Base redonda
8) Motor
18) Tornillo de columna
9) Condensador
19) Botón giratorio
10) Oscilante
20) Botón de velocidad

	Retire el rotor y la tuerca especial del eje del motor. Alinee los orificios del protector trasero con la parte delantera de la cubierta del motor y fijelos con la tuerca especial.
	Monte la paleta del ventilador en el eje del motor y asegúrese de que las ranuras en la parte posterior de la paleta estén alineadas con el pasador de tope en el eje. Fije la cuchilla con el girador girándola en sentido contrario a las agujas del reloj (apriete).
	Monte el protector delantero en el protector trasero insertando el protector trasero y asegure los clips en el protector delantero.Apriete el tornillo en el borde de la rejilla trasera a través de la parte delantera.
	COMO ENCENDER EL VENTILADORPara encender el ventilador, presione el botón de la velocidad deseada de 1 a 3. Para detener el ventilador, presione el botón 0.Precaución:Siempre desenchufe su ventilador cuando no esté en uso.

OSCILACIÓN

La perilla se detiene en dos pasos. El escalón superior detiene la oscilación del ventilador. El paso bajo es iniciar la oscilación de la cabeza del ventilador. Presione o tire de la perilla de oscilación para operar.

CÓMO AJUSTAR LA DIRECCIÓN DE VIENTO

Para inclinar hacia arriba o hacia abajo, afloje el tornillo de la perilla, sujete ligeramente la parte superior de la parte inferior de la protección e inclínela hacia la dirección deseada. Luego apriete la perilla de tornillo.

CÓMO FIJAR EL SOPORTE A LA BASE

1. Inserte el tubo vertical en el orificio de la base del ventilador
2. Fije el tubo vertical en la base con la placa de tope y el perno de gancho

3. Alinee el tubo vertical y apriete el perno de gancho en la ranura del tubo vertical

4. Tornillo especial

5. Guardia trasera

6. Hilandero

7. Aspa del ventilador

8. Eje del rotor

9. Surcos

10. Guardia delantero

11. Tornillo

12. Paradas oscilantes

13. Oscilante

14. Perilla de oscilación

15. Inclinación hacia arriba o ha

16. Tornillo de perilla

17. Tubo de soporte

18. Base del ventilador

19. Placa de tapón

20. Perno de gancho

CÓMO LIMPIAR

1) Desconecte el ventilador antes de limpiarlo.
2) Utilice un paño suave para limpiar. En el caso la suciedad no es fácil, use agua jabonosa. No use diluyente ni otros disolventes.

ADVERTENCIA

1. Este aparato no debe ser usado partapelesceraper(terobiados dorsocimios) to con presuposidqdefisican sensorial o psíquica reducida supervisados o instruidos acerca del uso del aparato por una persona responsable de su seguridad.

2. Si el cable de alimentación está dañado, enviar a su agente para la reparación de herramientas especiales son requeridos.

ESPECIFICACIONES TÉCNICAS

Tensión / Frecuencia: 220 - 240V\~ 50/60Hz

Potencia de Consumo: 50W

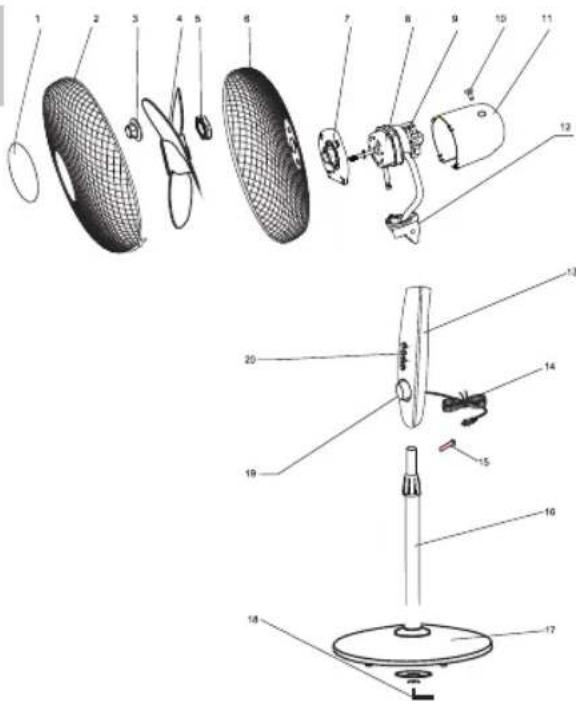

1) Center Piece 11) Rear Enclosure
2) Front Grill 12) Neck
3) Spinner 13) Fan body
4) Blade 14) Power cord
5) Plastic Nut 15) Tighten Screw
6) Rear Grill 16) Column
7) Front Enclosure 17) Round Base
8) Motor 18) Column Screw
9) Capacitor 19) Switch Knob
10) Oscillating 20) Button

DECLARACIÓN DE CONFORMIDAD

Este aparato cumple con la Directiva 2006/95/EC de Baja Tensión, con la Directiva 2004/108/EC de Compatibilidad Electromagnética, con la Directiva 2011/65/EU sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos y con la Directiva 2009/125/EC sobre los requisitos de diseño ecológico aplicable a los productos relacionados con la energía.

Este símbolo significa que si desea deshacerse del producto, una vez transcurrida la vida del mismo, debe depositarlo por los medios adecuados a manos de un gestor de residuos autorizado para la recogida selectiva de Residuos de Aparatos Eléctricos y Electrónicos (RAEE).

Importado por:

Sanysan Appliances S.L, CIF: B98753056, España Fabricado en P.R.C
