2300PSI - Hidrolimpiadora Generac - Manual de uso y guía de instrucciones gratis

Tipo de producto	Limpiador de alta presión eléctrico
Marca	Generac
Modelo	2300PSI
Presión máxima	2300 psi (pruebas internas CSA)
Presión de funcionamiento	1700 psi
Caudal máximo	1,2 GPM (con pistola en configuración de jabón)
Alimentación eléctrica	120 V ~ 15 A, enchufe GFCI
Tipo de motor	Eléctrico con protección térmica
Boquillas incluidas	3 boquillas: amarilla (ultra alta presión), verde (uso general), negra (detergente)
Parada/arranque automático	Sí, mediante sensor de flujo de agua
Protección GFCI integrada	Sí, en el enchufe de alimentación
Temperatura máxima del agua	38 °C (100 °F)
Longitud de la manguera de alta presión	Aproximadamente 7,6 m (25 pies)
Peso (aproximado)	12 kg (26 lb)
Dimensiones (L x A x H)	50 x 40 x 90 cm
Capacidad del depósito de detergente	1 L (aprox.)
Material del chasis	Plástico reforzado y acero
Seguridad	Bloqueo de gatillo, protección térmica, GFCI
Mantenimiento	Limpieza regular del filtro de admisión, inspección de mangueras, limpieza de boquillas
Piezas de repuesto disponibles	Boquillas, manguera de alta presión, pistola, lanza, filtro
Reparabilidad	Contactar al servicio al cliente de Generac

Preguntas frecuentes - 2300PSI Generac

¿Cómo arrancar la hidrolavadora Generac 2300PSI?

Asegúrese de que la alimentación de agua esté conectada (caudal > 9,5 L/min) y que la manguera de alta presión esté acoplada. Enchufe el cable en un enchufe GFCI de 120 V/15 A. Coloque el interruptor en Encendido. Tire del gatillo de la pistola para rociar. El aparato se detiene automáticamente si no se acciona el gatillo.

¿Cómo aplicar detergente con este limpiador?

Apague el aparato, libere la presión tirando del gatillo y luego bloquéelo. Reemplace la boquilla por la boquilla negra (detergente). Llene el depósito de detergente. Encienda el aparato y aplique el detergente comenzando desde abajo. Luego enjuague con una boquilla de alta presión.

¿Qué hacer si la bomba no genera presión o tiene caudal bajo?

Verifique que el filtro de admisión no esté obstruido y que el caudal de agua sea suficiente. Enderece la manguera de admisión si está doblada. Limpie la boquilla si está obstruida. Verifique las fugas en la manguera de alta presión y la pistola. Si el problema persiste, contacte al servicio al cliente.

¿Cómo limpiar una boquilla obstruida?

Apague el aparato, corte la alimentación de agua y libere la presión. Retire la boquilla. Use la herramienta de limpieza proporcionada para eliminar los residuos. Enjuague la lanza a contracorriente retirándola de la pistola. Vuelva a montar y pruebe.

¿Por qué se detiene el motor durante el funcionamiento?

El motor puede sobrecalentarse si la extensión es demasiado larga o de sección insuficiente. Use una extensión para exteriores de calibre adecuado (AWG 14 mínimo para 15 m). De lo contrario, la protección térmica se activa; apague el aparato y déjelo enfriar antes de volver a encenderlo.

¿Puedo usar una extensión eléctrica?

Sí, pero solo una extensión homologada para uso exterior, con una potencia nominal de al menos 15 A. La extensión no debe estar dañada. Evite extensiones de más de 15 m (50 pies) para evitar una caída de tensión.

¿Cómo invernar la bomba para el almacenamiento invernal?

Vacíe toda el agua del aparato y las mangueras. Use un anticongelante sin alcohol para vehículos recreativos (RV) y hágalo circular por la bomba para proteger las juntas. Almacene el aparato en un lugar seco y libre de heladas.

¿Qué significa el indicador luminoso del enchufe GFCI?

El enchufe GFCI integrado tiene un indicador luminoso. En funcionamiento normal, está encendido después de presionar Reset. Si el indicador está apagado, presione Test y luego Reset. Si no se enciende, el enchufe está defectuoso: no use el aparato y contacte al servicio al cliente.

¿Cómo almacenar la hidrolavadora Generac 2300PSI?

Después de cada uso, vacíe el agua y seque el aparato. Guárdelo en un lugar limpio y seco. Para un almacenamiento de más de 30 días, inverne la bomba. No cubra el aparato mientras esté caliente.

¿Dónde encontrar el número de serie y la fecha de compra para la garantía?

El número de serie está indicado en la etiqueta del aparato. Anótelo junto con la fecha de compra en la página de portada del manual. Para cualquier pregunta sobre la garantía, contacte a Generac al 1-888-436-3722.

MANUAL DE USUARIO 2300PSI Generac

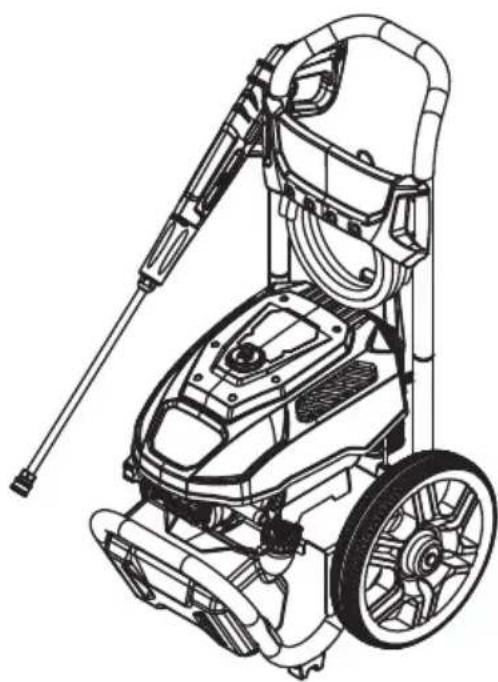

Lavadora a presión eléctrica

Manual del propietario

Registre su producto Generac en:

register.generac.com

1-888-922-8482

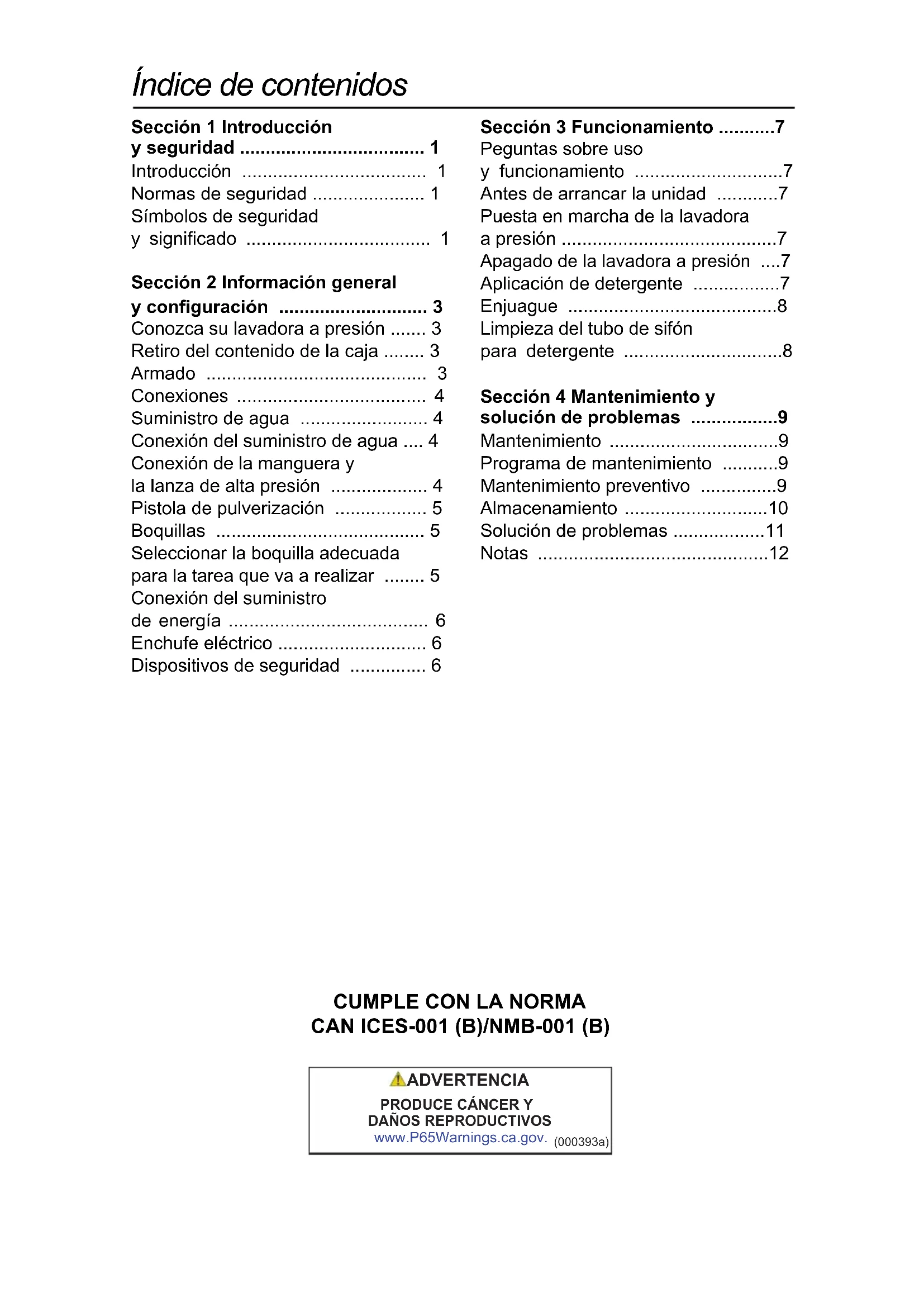

Sección 1 Introducción

y seguridad .... 1

Introducción 1

Normas de seguridad .... 1

Símbolos de seguridad

y significado 1

Sección 2 Información general

y configuración 3

Conozca su lavadora a presión ..... 3

Retiro del contenido de la caja ..... 3

Armado 3

Conexiones 4

Suministro de agua 4

Conexión del suministro de agua .... 4

Conexión de la manguera y

la lanza de alta presión 4

Pistola de pulverización 5

Boquillas 5

Seleccionar la boquilla adecuada

para la tarea que va a realizar ..... 5

Conexión del suministro

de energía 6

Enchufe eléctrico 6

Dispositivos de seguridad ...... 6

Sección 3 Funcionamiento .....7

Peguntas sobre uso

y funcionamiento ....7

Antes de arrancar la unidad .....7

Puesta en marcha de la lavadora

a presión ....7

Apagado de la lavadora a presión .....7

Aplicación de detergente ....7

Enjuague 8

Limpieza del tubo de sifón

Sección 4 Mantenimiento y

solución de problemas .....9

Mantenimiento .....9

Programa de mantenimiento .....9

Mantenimiento preventivo .....9

Almacenamiento ....10

Solución de problemas .....11

Notas 12

CUMPLE CON LA NORMA CAN ICES-001 (B)/NMB-001 (B)

ADVERTENCIA

PRODUCE CÁNCER Y

DAÑOS REPRODUCTIVOS

www.P65Warnings.ca.gov. (000393a)

Sección 1 Introducción y seguridad

Introducción

Lea este manual con detenimiento

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente el manual antes de usar el producto. No comprender completamente el manual puede provocar la muerte o lesiones graves.

(000100a)

Si no comprende alguna sección de este manual, comuníquese con el servicio de atención al cliente de Generac llamando al 1-888-436-3722 (1-888-GENERAC), o visite www.generac.com para informarse sobre los procedimientos para arrancar, poner en funcionamiento o realizar tareas de mantenimiento de la unidad. El propietario es responsable del mantenimiento apropiado y del uso seguro de la unidad.

GUARDE ESTAS INSTRUCCIONES para consultarlas como referencia en el futuro. Este manual incluye instrucciones importantes que deben seguirse durante la colocación, funcionamiento y mantenimiento de la unidad y sus componentes. Entregue siempre este manual a cualquier persona que utilice esta máquina, e indíquele cómo arrancar, manejar y detener la unidad de manera correcta en caso de emergencia.

La información que aparece en este manual es precisa y está basada en productos fabricados en el momento en el que se editó esta publicación. El fabricante se reserva el derecho de hacer las actualizaciones técnicas, las correcciones y las revisiones de los productos que considere necesarias sin previo aviso.

Normas de seguridad

El fabricante no puede prever todas las posibles circunstancias que pueden suponer un peligro. Las alertas que aparecen en este manual, y en las etiquetas y los adhesivos pegados en la unidad no incluyen todos los peligros. Si se utiliza un procedimiento, método de trabajo o técnica de funcionamiento no recomendados específicamente por el fabricante, compruebe que sean seguros para otros usuarios y que no pongan en peligro el equipo.

En esta publicación y en las etiquetas y adhesivos pegados en la unidad, los bloques PELIGRO, ADVERTENCIA, PRECAUCIÓN y NOTA se utilizan para alertar al personal sobre instrucciones especiales relacionadas con un funcionamiento que puede ser peligroso si se realiza de manera incorrecta o imprudente. Léalos atentamente y respete sus instrucciones. Las definiciones de alertas son las siguientes:

PELIGRO

Indica una situación peligrosa que, si no se evita, ocasionará la muerte o lesiones graves.

(000001)

ADVERTENCIA

Indica una situación peligrosa que, si no se evita, podría ocasionar la muerte o lesiones graves.

(000002)

PRECAUCIÓN

Indica una situación riesgosa que, si no se evita, puede producir lesiones leves o moderadads.

(000003)

NOTA: Las notas incluyen información adicional importante para un procedimiento y se incluyen en el texto normal de este manual.

Estos avisos de seguridad no pueden eliminar los peligros que indican. Para evitar accidentes, es importante el sentido común y el seguimiento estricto de las instrucciones especiales cuando se realice la acción o la operación de mantenimiento.

Símbolos de seguridad y significado

PELIGRO

Electrocución. En caso de un accidente eléctrico, APAGUE de inmediato la alimentación eléctrica. Use implementos no conductores para liberar a la víctima del conductor alimentado. Aplique primeros auxilios y obtenga ayuda médica. No hacerlo ocasionará la muerte o lesiones graves.

(000145)

PELIGRO

Electrocución. Si no se evita el contacto del agua con una fuente de alimentación, ocasionará la muerte o lesiones graves.

(000104)

PELIGRO

Electrocución. NO utilice la unidad si el cable eléctrico está cortado o desgastado. Si lo hace, puede ocasionar la muerte o lesiones graves.

(000263a)

ADVERTENCIA

Electrocución. Este equipo genera voltajes potencialmente letales. Coloque el equipo en condición segura antes de intentar reparaciones o mantenimiento. No hacerlo puede ocasionar la muerte o lesiones graves.

(000187)

ADVERTENCIA

Inyección de líquido a presión. Esta máquina genera flujos de líquido a alta presión que pueden penetrar en la piel. El líquido a presión, si penetra en la piel, puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

Pérdida de visión. Se requiere el uso de gafas de seguridad al usar esa máquina. No usar gafas de seguridad puede ocasionar pérdida de visión permanente.

(000101)

ADVERTENCIA

Piezas en movimiento. Mantenga la ropa, cabello, y extremidades alejados de las piezas en movimiento. No hacerlo puede ocasionar la muerte o lesiones graves.

(000111)

ADVERTENCIA

Riesgo de caídas. El uso de la máquina crea zonas mojadas y riesgos de disparo. Esté atento a las condiciones de la zona de trabajo. Una caída puede ocasionar la muerte o lesiones graves.

(000112)

ADVERTENCIA

Riesgo de caídas. No use esta máquina o cualquiera de sus componentes en superficies elevadas. Hacerlo puede ocasionar una caída, lesiones graves o la muerte.

(000114)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente el manual antes de usar el producto. No comprender completamente el manual puede provocar la muerte o lesiones graves.

(000100a)

ADVERTENCIA

Piezas en movimiento. No use alhajas cuando ponga en marcha o trabaje con este producto. Usar alhajas al poner en marcha o trabajar con este producto puede ocasionar la muerte o lesiones graves.

(000115)

ADVERTENCIA

Lesiones personales. Riesgo de penetración de líquidos. No apunte con la pistola pulverizadora a personas, animales, dispositivos eléctricos o artículos frágiles. Mantenga la maquina fuera del alcance de los niños. En caso de no hacerlo, podría causar la muerte o lesiones graves. (000117)

(000117c)

ADVERTENCIA

Lesiones personales / Daños en el equipo. Coloque la vara/pistola en la funda y verifique que el asa está bloqueada en su lugar antes de moverla. Si no lo hace, podría provocar la muerte, lesiones graves o el equipo podría sufrir daños.

(000244a)

PRECAUCIÓN

Ropa de protección. Se recomienda utilizar protección ocular y auditiva junto con la ropa de protección (pantalones y zapatos) cuando esté utilizando esta máquina. Si no lleva puestos estos elementos de protección, podría sufrir lesiones permanentes.

(000740)

Cables de extensión

Utilice solamente los cables de extensión que estén aprobados para que puedan ser utilizados en el exterior y que estén identificados como "ACEPTABLE PARA USO CON APARATOS DE USO EXTERIOR; ALMACENARLOS EN INTERIORES MIENTRAS NO SE ESTÉN UTILIZANDO". Utilice solamente cables de extensión cuya clasificación eléctrica no sea inferior a la potencia nominal del producto. NO utilice cables de extensión dañados. Examine el cable de extensión antes de utilizarlo y reemplácelo si está dañado. No haga mal uso del cable de extensión y no tire del cable para desconectarlo. Mantenga el cable alejado del calor y de bordes afilados. Desconecte siempre el cable de extensión de la toma antes de desconectar la lavadora a presión del cable de extensión.

Sección 2 Información general y configuración

Conozca su lavadora a presión

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente el manual antes de usar el producto. No comprender completamente el manual puede provocar la muerte o lesiones graves.

(000100a)

Retiro del contenido de la caja

1. Saque y verifique el contenido de la caja antes de la instalación. La caja debe contener uno de cada uno de los siguientes componentes:

2. Unidad principal

3. Asa de transporte
4. Panel
5. Pistola de pulverización
   • Lanza
6. Manguera

• Bolsa de piezas (incluye)

• Manual del propietario
• Garantía
  – Gancho de la manguera
• Gancho de la pistola
• Bolsa con boquillas
• Bolsa de tornillería
• Llave hexagonal
• Llave de boca abierta

• Herramienta para limpiar boquillas

• Llame al servicio de atención al cliente de Generac al 1-888-GENERAC (1-888-436-3722) con el número de modelo y número de serie de la unidad para cualquier artículo que falte en la caja.

• Registre el modelo, el número de serie y la fecha de compra en la portada de este manual.

Especificaciones 2300 psi
Presión máx. 2300 psi durante la descarga inicial según las pruebas de presión interna CSA
Presión de trabajo 1700 psi
Flujo máx. 1.2 GPM	con pistola en la configuración de dispensador de jabón

Especificaciones 2700 psi
Presión máx. 2700 psi durante la descarga inicial según las pruebas de presión interna CSA
Presión de trabajo 2200 psi
Flujo máx. 1.2 GPM	con pistola en la configuración de dispensador de jabón

Armado

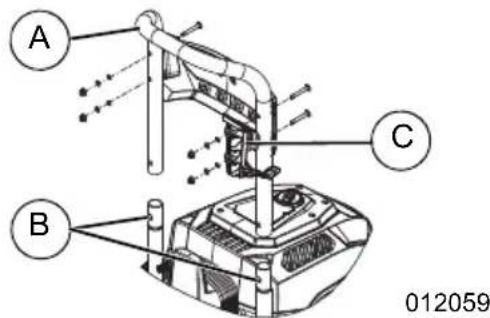

1. Consulte la Figura 2-1. Deslice el asa (A) en la unidad usando los dos botones de retención (B).
2. Acople el panel al lateral izquierdo del asa y el gancho de la pistola (C) al lateral derecho del asa con los tornillos, las arandelas, las arandelas de seguridad y las tuercas que se suministran.

NOTA: Use tornillos de 45 mm (cortos) en el lateral del panel y los tornillos de 55 mm (largos) en el lateral del gancho de la pistola.

A B C 012059

Figura 2-1. Acoplar el asa

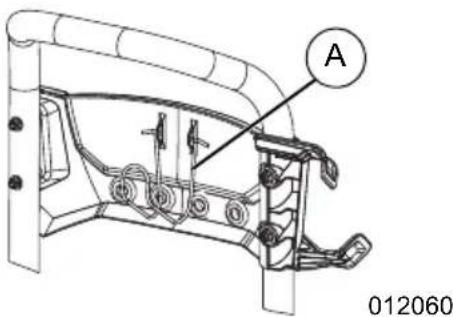

1. Consulte la Figura 2-2. Acople el gancho de la manguera (A) a la parte trasera del panel comprimiendo los laterales del gancho e insertando los extremos en los orificios de montaje.

A 012060

Figura 2-2. Acoplar gancho de la manguera

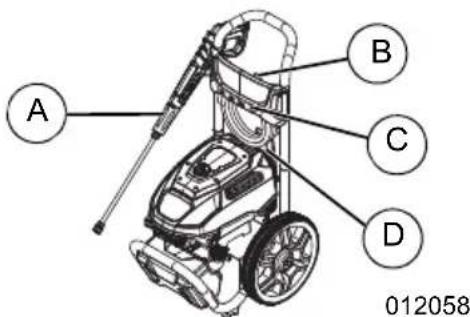

1. Consulte la Figura 2-3. Inserte la pistola y la lanza en la funda de la pistola (A). Cuelgue la manguera en el gancho para la manguera (B). Cuelgue el cable eléctrico en la parte trasera de la cubierta (D).
2. Inserte las boquillas en los pasacables del panel (C).

A B C D 012058

Figura 2-3. Colgar cable eléctrico, lanza y pistola en la funda

Conexiones

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente el manual antes de usar el producto. No comprender completamente el manual puede provocar la muerte o lesiones graves.

(000100a)

Llame al servicio al cliente de Generac al 1-888-GENERAC (1-888-436-3722) para comunicar cualquier problema o duda referente al armado. Tenga a mano el modelo y el número de serie.

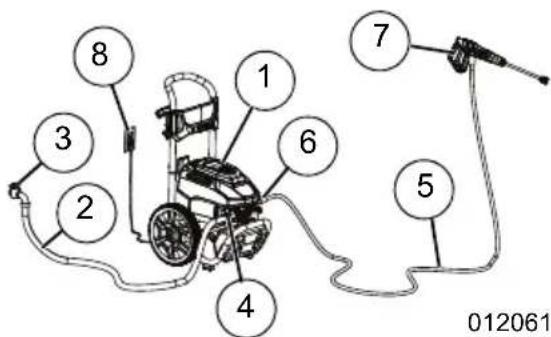

Consulte la Figura 2-4.

1. Lavadora a presión
2. Manguera de suministro de agua
3. Suministro de agua
4. Entrada de agua
5. Manguera de alta presión
6. Salida de agua
7. Pistola de pulverización
8. Suministro de energía

8 3 2 1 6 4 7 5 012061

Figura 2-4. Conexiones

Suministro de agua

NOTA: NO haga funcionar la unidad sin un suministro de agua suficiente. No respetar los requisitos de suministro de agua anulará la garantía de la unidad.

El suministro de agua debe cumplir los siguientes requisitos:

• NO haga sifón con agua estancada para el suministro de agua.
• La temperatura del agua debe ser inferior a 38 °C (100 °F).
• El largo de la manguera de suministro de agua no debe superar los 15.2 m (50 pies).
• El agua debe superar 9.5 litros por minuto (2.5 galones por minuto) y no estar por debajo de 20 psi (137,8 kPa).
• NO use una válvula de una vía, rompedor de vacío, o válvula de retención en ninguna parte del suministro de agua.

Conexión del suministro de agua

1. Retire y deseche la tapa de transporte de la salida de agua a la bomba.
2. Haga correr agua durante 30 segundos antes de realizar la conexión para eliminar residuos.

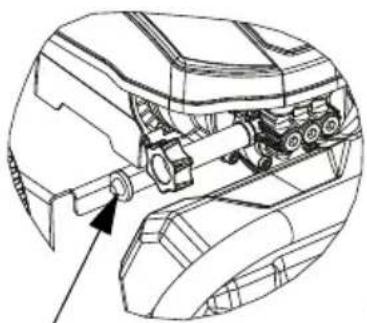

3. Consulte la Figura 2-5. Inspeccione el filtro de entrada para comprobar si hay residuos. Limpie o sustituya el filtro según sea necesario. NO haga funcionar la lavadora a presión si falta el filtro de entrada o está dañado.

Figura 2-5. Inspección del filtro de entrada

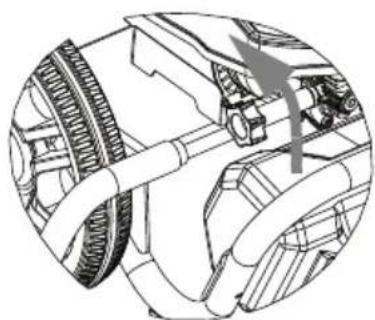

1. Consulte la Figura 2-6. Conecte la manguera del suministro de agua a la unidad y apriete con la mano.

Figura 2-6. Conexión de la manguera del suministro de agua

Conexión de la manguera y la lanza de alta presión

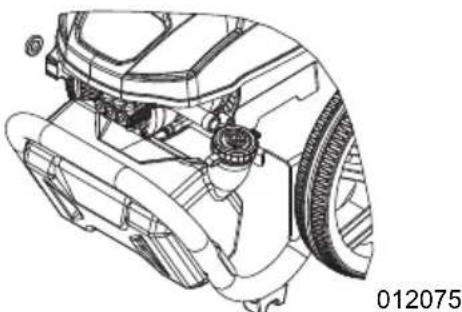

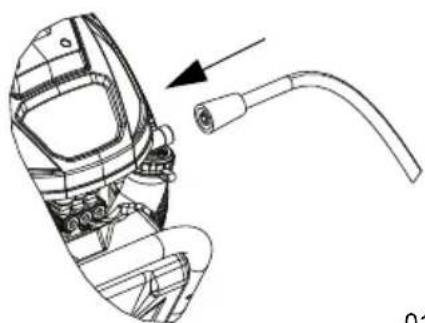

1. Consulte la Figura 2-7. Conecte la manguera de alta presión a la unidad y apriete con la mano.

Figura 2-7. Conexión de la manguera de alta presión a la unidad

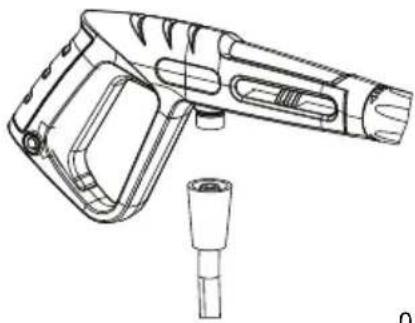

1. Consulte la Figura 2-8. Conecte la manguera de alta presión a la pistola y apriete con la mano.

012065
Figura 2-8. Conexión de la manguera de alta presión a la pistola de pulverización

1. Consulte la Figura 2-9. Conecte el extremo roscado de la lanza a la pistola de pulverización.

Figura 2-9. Conexión de la Ianza

1. Coloque la pistola de pulverización y la lanza en el soporte de la pistola.

Pistola de pulverización

Familiarícese con el disparador y el sistema de seguro de la pistola de pulverización antes del uso.

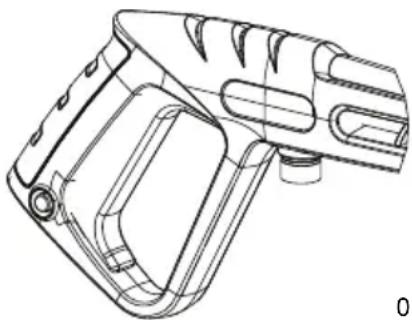

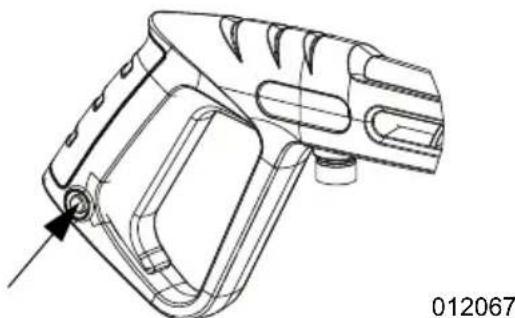

1. Consulte la Figura 2-10. Con la unidad apagada sostenga la pistola de pulverización y apriete el gatillo para aprender a activar y desactivar el mecanismo del gatillo y el sistema de seguro.

Figura 2-10. Pistola de pulverización (típica)

1. Abra el suministro de agua y apriete el gatillo para purgar de aire el sistema de la bomba.

Boquillas

ADVERTENCIA

Inyección de líquido a presión. Esta máquina genera flujos de líquido a alta presión que pueden penetrar en la piel. El líquido a presión, si penetra en la piel, puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

Lesiones personales. Riesgo de penetración de líquidos. No apunte con la pistola pulverizadora a personas, animales, dispositivos eléctricos o artículos frágiles. Mantenga la máquina fuera del alcance de los niños. En caso de no hacerlo, podría causar la muerte o lesiones graves. (000117c)

ADVERTENCIA

Lesiones personales. No ajuste las boquillas de pulverización, las válvulas ni las mangueras cuando el motor de la bomba esté en funcionamiento. Si lo hace, puede ocasionar la muerte o lesiones graves. (000383)

PRECAUCIÓN

Daños materiales. Esta boquilla puede dañar permanentemente las superficies de trabajo. No sostenga la boquilla muy cerca o en una posición durante un período largo.

(000125a)

Seleccionar la boquilla adecuada para la tarea que va a realizar

1. Consulte la Figura 2-11. Tire hacia atrás del collar de conexión rápida e instale la boquilla.
2. Libere el collar de conexión rápida para fijar la boquilla.
3. Verifique que la boquilla esté bloqueada en su lugar.

Boquilla de presión de chorro fuerte (Roja)

MÁXIMA - Presión más alta y caudal más bajo para superficies resistentes o difíciles de alcanzar como las de segundos pisos, remoción de pintura, manchas de aceite, remoción de óxido, y otras sustancias resistentes (alquitrán, caucho, grasa, cera, etc.).

001396

Limpiar boquilla de presión (Amarilla)

GENERAL - Presión y caudal medios para la mayor parte de la limpieza multiusos como los revestimientos de casas, patios de ladrillo, plataformas de madera, aceras y veredas, pisos de garaje, etc.

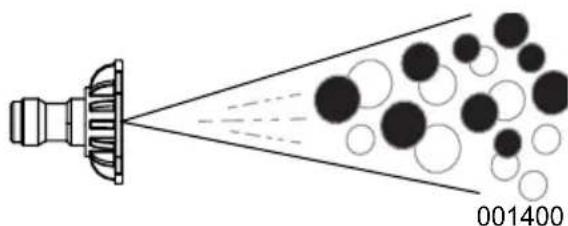

Boquilla de presión para lavado (Verde)

DELICADO - Presión más baja y caudal más alto para limpieza suave de automóviles/camionetas, botes, vehículos recreativos, muebles de patio, equipos de jardinería, etc.

ÚNICAMENTE DETERGENTE (NEGRA) - Use detergentes/jabones seguros para la lavadora a presión para ayudar a disregar la suciedad o mugre resistente sobre diferentes superficies.

Conexión del suministro de energía

PELIGRO

Electrocución. Si no se evita el contacto del agua con una fuente de alimentación, ocasionará la muerte o lesiones graves.

(000104)

PELIGRO

Electrocución. NO utilice la unidad si el cable eléctrico está cortado o desgastado. Si lo hace, puede ocasionar la muerte o lesiones graves.

(000263a)

ADVERTENCIA

Electrocución. No use nunca un cable de extensión que no haya sido diseñado para ser utilizado en exteriores. Si lo hace, podría provocar la muerte, lesiones graves o el equipo o la propiedad podrían sufrir algún desperfecto

(000711a)

Conecte la unidad a una toma protegida del interruptor de circuito por falla en la conexión a tierra (GFCI) aislada con una capacidad nominal de 120 voltios, 15 amperios.

Enchufe eléctrico

1. Conecte la lavadora a presión a una toma protegida del interruptor de circuito por falla en la conexión a tierra (GFCI) aislada con una capacidad nominal de 120 voltios, 15 amperios (mínimo).
2. Consulte la Figura 2-12. Pruebe el enchufe GFCI presionando el botón Test (Prueba). La luz indicadora del enchufe GFCI no debería iluminarse.
3. Restablezca el enchufe GFCI presionando el botón Reset (Restablecer). La luz indicadora del enchufe GFCI debería iluminarse.

NOTA: Contacte con el servicio de atención al cliente si el botón de prueba no apaga la luz indicadora, o si el botón para restablecer no enciende la luz indicadora. NO use el producto.

Dispositivos de seguridad

1. Sensor térmico: un sensor térmico protege el motor de las sobrecargas. La máquina se reiniciará una vez que el motor se haya enfriado.
2. Protección del interruptor del circuito por falla en la conexión a tierra (GFCI): esta lavadora a presión se suministra con un interruptor del circuito por falla en la conexión a tierra (GFCI) integrado en el enchufe del suministro de energía. Este dispositivo proporciona protección adicional para reducir el peligro de una descarga eléctrica. Si es necesario cambiar el cable, use piezas de repuesto idénticas.
3. Apagado automático: la unidad se apagará automáticamente cuando la pistola no esté activada.
4. Arranque automático: la unidad arrancará cuando pulse el activador.

Sección 3 Funcionamiento

Peguntas sobre uso y funcionamiento

Llame al Servicio al cliente de Generac al 1-888-GENERAC (1-888-436-3722) con las preguntas o dudas acerca del funcionamiento y mantenimiento de la unidad.

NOTA: Esta lavadora a presión está equipada con un sensor de flujo de agua que arrancará o detendrá la unidad. Cuando tire del gatillo de la pistola, el motor de la unidad no arrancará. Cuando se suelta el gatillo de la pistola, el flujo de agua y la unidad se detendrán para proteger el motor del sobrecalentamiento. Cuando la unidad está en ON pero no se está usando, la manguera y la pistola podría aliviar presión poco a poco. El motor se arrancará periódicamente para restablecer la presión en la manguera y la pistola. Este arranque momentáneo es normal para el funcionamiento de la unidad.

Antes de arrancar la unidad

PELIGRO

Electrocución. Si no se evita el contacto del agua con una fuente de alimentación, ocasionará la muerte o lesiones graves.

(000104)

1. Verifique que todos los adaptadores de conexión y acopladores estén fijados con seguridad.
2. Verifique que hay suficiente suministro de agua y que está conectado correctamente.
3. Verifique que la unidad se encuentra bien colocada sobre una superficie nivelada.
4. Verifique que la unidad está conectada al suministro de energía.
5. Pruebe el funcionamiento del enchufe GFCI pulsando el botón Test (Prueba) del cuerpo del enchufe. La luz indicadora en el cuerpo de la bujía debería apagarse. Pulse Reset (Restablecer) para reanudar el funcionamiento.

Puesta en marcha de la lavadora a presión

ADVERTENCIA

Pérdida de visión. Se requiere el uso de gafas de seguridad al usar esa máquina. No usar gafas de seguridad puede ocasionar pérdida de visión permanente.

(000101)

ADVERTENCIA

Lesiones personales. Riesgo de penetración de líquidos. No apunte con la pistola pulverizadora a personas, animales, dispositivos eléctricos o artículos frágiles. Mantenga la máquina fuera del alcance de los niños. En caso de no hacerlo, podría causar la muerte o lesiones graves. (000117c)

ADVERTENCIA

Inyección de líquido a presión. Esta máquina genera flujos de líquido a alta presión que pueden penetrar en la piel. El líquido a presión, si penetra en la piel, puede ocasionar la muerte o lesiones graves.

(000106b)

NOTA: NO ponga en funcionamiento la lavadora a presión sin que haya un suministro de agua suficiente conectado. El daño al equipo por no seguir esta instrucción anulará la garantía.

1. Conecte el suministro de agua apropiado.
2. Conecte el cable de alimentación al suministro de energía.
3. Gire el interruptor de potencia a ON. Consulte la Figura 3-1.
4. Tire del gatillo de la pistola para pulverizar. La unidad se apagará automáticamente cuando la pistola no esté activada.

012074
Figura 3-1. Interruptor de encendido/apagado

Apagado de la lavadora a presión

ADVERTENCIA

Inyección de líquido a presión. Esta máquina genera flujos de líquido a alta presión que pueden penetrar en la piel. El líquido a presión, si penetra en la piel, puede ocasionar la muerte o lesiones graves.

(000106b)

IMPORTANTE: La pistola de pulverización atrapa agua a alta presión, aunque el motor esté parado y el agua desconectada. Siempre apunte la pistola de pulverización hacia una dirección segura y apriete el gatillo de la pistola de pulverización para liberar la alta presión. Enganche el seguro del gatillo cuando no esté en uso.

1. Gire el interruptor de energía a la posición OFF.
2. Cierre el suministro de agua.
3. Apriete el gatillo de la pistola de pulverización y libere el agua a alta presión.
4. Enganche el seguro de gatillo.

Aplicación de detergente

ADVERTENCIA

Inyección de líquido a presión. Esta máquina genera flujos de líquido a alta presión que pueden penetrar en la piel. El líquido a presión, si penetra en la piel, puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

Lesiones personales. Riesgo de penetración de líquidos. No apunte con la pistola pulverizadora a personas, animales, dispositivos eléctricos o artículos frágiles. Mantenga la máquina fuera del alcance de los niños. En caso de no hacerlo, podría causar la muerte o lesiones graves. (0001)

(000117c)

NOTA: NO use líquidos cáusticos con la lavadora a presión. Use SOLO detergentes seguros para lavadoras a presión. Siga toda las instrucciones del fabricante que aparecen en la etiqueta del detergente.

Aplique el detergente tal y como se especifica a continuación.

1. Gire el interruptor de energía a la posición OFF.
2. Apriete el gatillo de la pistola de pulverización y libere el agua a alta presión y enganche el seguro de gatillo.
3. Consulte la Figura 3-2. Tire hacia atrás del collar de conexión rápida e instale la boquilla negra para detergente.
4. Libere el collar de conexión rápida para fijar la boquilla.
5. Verifique que la boquilla esté bloqueada en su lugar.

Figura 3-2. Acoplar aplicador de detergente

1. Consulte la Figura 3-3. Prepare la solución de detergente según lo requiera la tarea en la botella de detergente existente.

NOTA: Asegúrese de que la manguera de inyección de productos químicos se coloca a través del tapón del tanque de productos químicos y se sumerge en la solución química.

Figura 3-3. Llenado de tanque integrado

1. Gire el interruptor de energía a ON.
2. Aplique detergente comenzando en la parte inferior de la zona que va a ser lavada y vaya subiendo hacia arriba usando pasadas largas, uniformes y superpuestas.

NOTA: Consulte Enjuague. Enjuague las áreas extremadamente sucias con agua antes de aplicar detergente.

NOTA: Use un cepillo para limpiar suavemente las áreas muy sucias una vez que se haya aplicado el detergente.

IMPORTANTE: Lave con agua abundante el sistema de sifón detergente después de cada uso. Contacte con el servicio de atención al cliente si tiene preguntas.

Enjuague

ADVERTENCIA

Riesgo de caídas. El uso de la máquina crea zonas mojadas y riesgos de disparo. Esté atento a las condiciones de la zona de trabajo. Una caída puede ocasionar la muerte o lesiones graves.

(000112)

ADVERTENCIA

Riesgo de caídas. No use esta máquina o cualquiera de sus componentes en superficies elevadas. Hacerlo puede ocasionar una caída, lesiones graves o la muerte. (00011)

(000114)

1. Retire el aplicador de detergente de la pistola de pulverización.
2. Apunte la pistola de pulverización hacia una dirección segura y apriete el gatillo para evacuar el detergente restante del sistema.
3. Instale la boquilla de alta presión.
4. Mantenga la pistola de pulverización a una distancia segura de la zona que planifica pulverizar.
5. Cuando use un chorro de alta presión, es posible que la pistola de pulverización rebote hacia atrás. Para evitar lesiones, sujete con firmeza la pistola de pulverización con ambas manos.
6. Aplique un chorro de alta presión a un área pequeña y, a continuación, inspeccione la superficie para comprobar si se han producido daños. Si observa que no se han producido daños, continúe enjuagando.
7. Comience en la parte superior de la zona que va a ser enjuagada, trabajando hacia abajo con la misma superposición de pasadas que la usada para limpiar.

Limpieza del tubo de sifón para detergente

Lave con agua abundante el tubo del sifón para detergente después de cada uso antes de apagar la unidad.

1. Enjuague completamente el depósito de detergente y llénelo con agua limpia.
2. Lave durante 1-2 minutos.
3. Retire el aplicador de detergente.
4. APAGUE la unidad.
5. Siempre apunte la pistola de pulverización hacia una dirección segura y apriete el gatillo de la pistola de pulverización para liberar el agua retenida a alta presión. Enganche el seguro de gatillo.

Después de cada uso

NO permita que el agua quede en la unidad durante períodos prolongados. Los sedimentos o minerales se pueden depositar sobre piezas de la bomba y congelar la acción de la bomba. Siga estos procedimientos después de cada uso:

1. APAGUE la unidad.

2. Cierre el suministro de agua.

3. Apunte la pistola de pulverización hacia una dirección segura y apriete el gatillo para aliviar la presión atrapada.

4. Desconecte la manguera de la pistola de pulverización y la salida de alta presión de la bomba. Vacíe el agua de las mangueras, pistola de pulverización y lanza. Use un trapo para limpiar los componentes.

5. Almacene la unidad en una zona limpia y seca.

NOTA: Si la va a almacenar durante más de 30 días, consulte la sección Almacenamiento.

Sección 4 Mantenimiento y solución de problemas

Mantenimiento

El mantenimiento regular mejorará el rendimiento y prolongará la vida útil del motor/equipo. La garantía de la lavadora a presión no cubre elementos sometidos a abuso o negligencia por parte del operador. Para recibir el valor completo de la garantía, el operador debe mantener la lavadora a presión según las instrucciones de este manual, y también almacenar la unidad de la manera adecuada tal y como se detalla en Almacenamiento.

NOTA: Llame al servicio de atención al cliente de Generac al 1-888-GENERAC (1-888-436-3722) con las preguntas que tenga acerca de la sustitución de componentes.

NOTA: Todo el mantenimiento y los ajustes requeridos deben ser realizados tal y como se detalla en Programa de mantenimiento.

Programa de mantenimiento

NOTA: Las condiciones adversas pueden requerir que el mantenimiento se realice con más frecuencia.

Antes de cada uso

Inspeccionar/limpiar el filtro de entrada de agua*

Inspeccionar la manguera de alta presión**

Inspeccionar la manguera/filtro de sifón para detergente

Inspeccionar la pistola de pulverización y el conjunto para comprobar si hay fugas

Limpiar residuos

Probar enchufe GFCI utilizando los botones Test/Reset (Prueba/Restablecer)**

Inspeccionar el cable eléctrico**

* Limpiar si está obstruido. Sustituir si está perforado o roto.** No poner en funcionamiento la unidad si tiene algún daño.

Mantenimiento preventivo

La suciedad o los residuos pueden causar funcionamiento incorrecto y daños en el equipo. Limpie la lavadora a presión diariamente o antes de cada uso. Inspeccione todas las aberturas de aire de enfriamiento en la lavadora a presión.

• Use un paño húmedo para limpiar las superficies exteriores.
• NO inserte ningún objeto a través de las aberturas de aire de enfriamiento.
• Use un cepillo de cerdas suaves para limpiar la zona cubierta de suciedad.
• Use una aspiradora para recoger la suciedad y residuos sueltos.

Inspección y limpieza del filtro de entrada

Inspeccione el filtro en la entrada de agua de la bomba. Limpie el filtro obstruido y sustitúyalo si está dañado.

Inspección de la manguera de alta presión

Las mangueras de alta presión pueden desarrollar fugas a consecuencia del desgaste, dobleces o mal uso. Inspeccione las mangueras antes de cada uso. Inspeccione en busca de cortes, fugas, abrasiones, protuberancias, y daños o desplazamiento de los acoplamientos. Si existen estas condiciones, sustituya la manguera de inmediato.

NOTA: NO repare una manguera de alta presión. Sustituya con una manguera que cumpla o exceda la presión nominal máxima de la unidad.

Inspección de la pistola de pulverización

NOTA: Sustituya la pistola de pulverización de inmediato si falla en cualquiera de los pasos de la prueba.

Figura 4-1. Prueba de la pistola de pulverización (típica)

1. Verifique que la conexión de la manguera de la pistola de pulverización sea correcta.
2. Apriete y suelte el gatillo.

NOTA: Al soltarlo, el gatillo debe volver a su lugar y quedar trabado por la fuerza del resorte.

Mantenimiento de la boquilla

ADVERTENCIA

Inyección de líquido a presión. Esta máquina genera flujos de líquido a alta presión que pueden penetrar en la piel. El líquido a presión, si penetra en la piel, puede ocasionar la muerte o lesiones graves.

(000106b)

Una sensación de pulsación sentida al apretar el gatillo de la pistola de pulverización puede ser causada por presión excesiva de la bomba. Las causas típicas de presión excesiva de la bomba son la obstrucción o restricción de la boquilla. Limpie la boquilla inmediatamente como sigue:

1. Apague la unidad y cierre el suministro de agua.

NOTA: Mantenga la manguera de alta presión conectada a la bomba y a la pistola de pulverización mientras el sistema está presurizado.

1. Alivie la presión de agua de la pistola de pulverización.
2. Enganche el seguro del gatillo.
3. Tire hacia atrás del collar de conexión rápida y retire la boquilla.
4. Consulte la Figura 4-2. Utilice la herramienta de limpieza de la boquilla que se suministra para limpiar la suciedad.

Figura 4-2. Retiro de residuos

1. Consulte la Figura 4-3. Retire la lanza de la pistola de pulverización y lave completamente en sentido inverso.
2. Instale la lanza en la pistola de pulverización.

Figura 4-3. Lavado de la lanza en sentido inverso

1. Coloque la boquilla en la lanza.
2. Verifique que la manguera esté conectada a la entrada de agua de la bomba y que la manguera de alta presión esté conectada a la pistola de pulverización y a la bomba.
3. Abra el agua.
4. Gire el interruptor de energía a ON.
5. Pruebe la lavadora a presión poniendo en funcionamiento la unidad con la boquilla.

Almacenamiento

General

• NO coloque una cubierta para almacenamiento sobre una lavadora a presión caliente. Permita que la unidad se enfrie a temperatura ambiente antes de almacenarla.
• Cubra la unidad con una cubierta protectora adecuada resistente a la humedad.
• Almacene la unidad en una zona limpia y seca.

Preparación de la bomba para el almacenamiento

NOTA: Si no se usa la lavadora a presión durante más de 30 días, prepare la bomba para su almacenamiento.

Proteja la unidad de las temperaturas de congelamiento. No hacerlo dañará permanentemente la bomba y la unidad se volverá inoperable. El daño por congelamiento no está cubierto por la garantía.

Proteja la unidad de las temperaturas de congelamiento de la manera siguiente:

1. APAGUE la unidad.
2. Cierre el suministro de agua.
3. Apunte la pistola de pulverización hacia una dirección segura y apriete el gatillo para aliviar la presión atrapada.
4. Deje que la unidad se enfríe.
5. Desconecte la manguera de la pistola de pulverización y la salida de alta presión de la bomba. Vacie el agua de la manguera, pistola de pulverización y lanza. Use un trapo para limpiar los componentes.
6. Vacíe la bomba de todos los líquidos restantes.
7. Prepare la bomba para el invierno con RV-antifreeze (anticongelante sin alcohol). Esto minimiza los daños por congelación y lubrica los pistones y juntas.
8. Almacene la unidad en una zona limpia y seca.

Solución de problemas

Problema Causa Corrección
La bomba falla en la producción de presión, presión errática, vibración, pérdida de presión, bajo volumen de agua.	1. La entrada de agua está obstruida.2. Suministro de agua inadecuado.3. Manguera de entrada doblada o con fugas.4. El suministro de agua está por encima de 37.8 °C (100 °F).5. La manguera de alta presión está obstruida o tiene fugas.6. Fugas de la pistola de pulverización.7. La boquilla está obstruida.8. Los selladores contra la filtración del agua están gastados.9. La bomba falla.	1. Limpie el tamiz de entrada.2. Provea un flujo de agua adecuado.3. Enderece la manguera de entrada, emparche las fugas.4. Provea un flujo de agua más frío.5. Libere las obstrucciones o sustituya la manguera.6. Sustituya la pistola de pulverización.7. Limpie la boquilla.8. Contacte con el servicio de atención al cliente.9. Contacte con el servicio de atención al cliente.
El detergente no se mezcla con la pulverización.	1. El aplicador de detergente está obstruido o agrietado.2. La boquilla de alta presión está instalada.	1. Limpie o cambie el aplicador.2. Retire la boquilla de alta presión.
La unida comienza a arder o echar humo.	1. El motor se ha sobrecalentado, sobrecargado o dañado.	1. Apague la unidad y desenchufe el suministro de energía. Contacte con el servicio de atención al cliente.
La unidad no arranca. 1. La unidad no está enchufada al suministro de energía o no se ha enchufado de manera correcta.2. El cable de extensión es demasiado largo o el calibre del cable es demasiado pequeño.3. El suministro de alimentación principal es demasiado bajo.4. El enchufe GFCI ha saltado.	1. Compruebe el suministro de alimentación, el enchufe y el fusible.2. Extraiga el cable de extensión.3. Compruebe si el suministro de alimentación es suficiente.4. Reajuste el enchufe GFCI.
El motor se apaga durante el funcionamiento.	1. El cable de extensión es demasiado largo o el calibre del cable es demasiado pequeño.2. La unidad se ha sobrecalentado.	1. Extraiga el cable de extensión.2. Apague la unidad y deje que se enfríe.
La bomba no alcanza la presión necesaria.	1. El filtro de entrada de agua está obstruido.2. La bomba succiona aire de las conexiones de la manguera.3. La boquilla está desgastada.4. La bomba falla.	1. Limpie el filtro de entrada de agua.2. Asegúrese de que las conexiones y el anillo de bloqueo están bien apretados.3. Cambie la boquilla.4. Contacte con el servicio de atención al cliente.

Notas

Nº de pieza A0001299447 Rev. A 02/03/2021

Reservados todos los derechos.

Las especificaciones están sujetas a cambios sin previo aviso.

No se permite la reproducción en ningún formato sin el consentimiento previo por escrito de

Generac Power Systems, Inc.

GENERAC

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com
