MANUAL DE USUARIO DXH210FAVT DEWALT

Pour toute question ou tout commentaire, nous contacter. Llámenos si tiene alguna pregunta o comentario.

855-805-5745 • www.dewalt.com

INSTRUCTION MANUAL

GUIDE DE'UTILISATION

MANUAL DE INSTRUCCIONES

DEWALT®

Propano forzado calentador Construcción Aire DXH210FAVT

40793

LEA CUIDADOSAMENTE LAS INSTRUCCIONES:

Lea y siga todas las instrucciones. Conserve estas instrucciones en un lugar seguro para futura referencia. No permita que nadie que no haya leído estas instrucciones arme, ajuste o use el calentador.

NEVER LEA VE THE HEATER UNATTENDED WHILE

山

MANUAL DE INSTRUCCIONES

DEWALT®

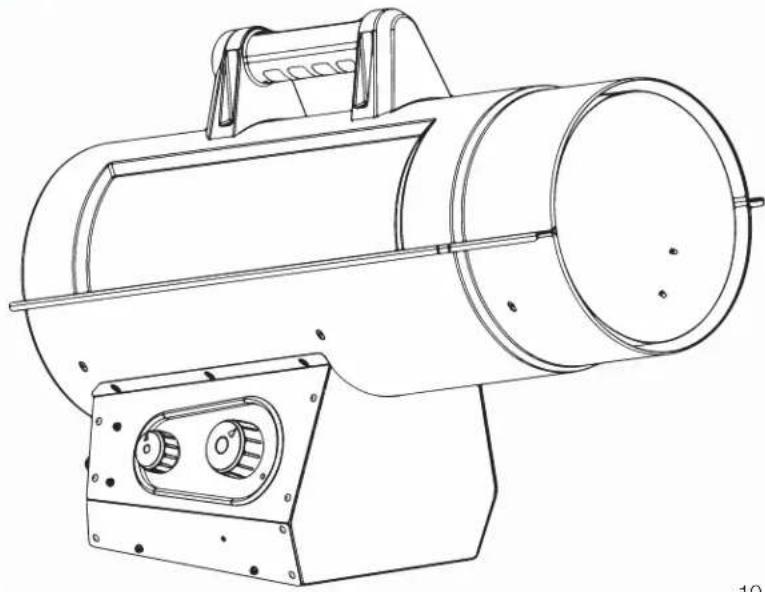

Calentador de propano a aire forzado para construcción DXH210FAVT

40793

LEA CUIDADOSAMENTE LAS INSTRUCCIONES:

Lea y siga todas las instrucciones. Conserve estas instrucciones en un lugar seguro para futura referencia. No permita que nadie que no haya leído estas instrucciones arme, ajuste o use el calentador.

NE JAMAIS LAISSER LE CHAUFF

AGE SANS SUR

LE BRÛLA

¡NUNCA DEJE EL CALENTADOR DESATENDIDO MIENTRAS SE QUEMA!

MANUAL DE INSTRUCCIONES

DEWALT®

Calentador de propano a aire forzado para construcción DXH210FAVT

40793

READ INSTRUCTIONS CAREFULLY: Read VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS :

LEA CUIDADOSAMENTE LAS INSTRUCCIONES:

Lea y siga todas las instrucciones. Conserve estas instrucciones en un lugar seguro para futura referencia. No permita que nadie que no haya leído estas instrucciones arme, ajuste o use el calentador.

¡NUNCA DEJE EL CALENTADOR DESATENDIDO MIENTRAS SE QUEMA!

Definiciones: Indicaciones de seguridad

Las siguientes definiciones describen el nivel de severidad para cada una de estas señales. Lea el manual y preste atención a estos símbolos.

▲ PELIGRO: Indica una situación inminente de peligro, la que si no se evita, causaría heridas graves o la muerte.
ADVERTENCIA: Indica una situación potencial de peligro, la que si no se evita, podría causar heridas graves o la muerte.
CUIDADO: Indica una situación potencial de peligro, la que si no se evita, podría resultar en heridas menores o moderadas.

AVISO: Indica una práctica no relacionada con heridas personales que, si no se evita, podría causar daños materiales.

ADVERTENCIA: NO USE ESTE CALENTADOR HASTA HABER LEÍDO Y COMPRENDIDO ESTE MANUAL DE INSTRUCCIONES DE SEGURIDAD, OPERACIÓN Y MANTENIMIENTO. GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO PARA FUTURA REFERENCIA

ADVERTENCIA:

El no cumplir con las precauciones e instrucciones que vienen con este calentador puede causar la muerte, lesiones graves y pérdidas o daños materiales derivados del peligro de incendio, explosión, quemaduras, asfixia, envenenamiento con monóxido de carbono, y/o descargas eléctricas.

Solo las personas que entiendan y puedan seguir las instrucciones deben usar o mantener este calentador.

PELIGRO:

EL MONÓXIDO DE CARBONO PUEDE CAUSARLE LA MUERTE

Este calentador produce monóxido de carbono. No lo utilice en lugares donde haya gente. Ventile el edificio, cuarto u otro espacio cerrado donde se haya usado el calentador antes de ingresar. Nunca lo use en un vehículo, casa rodante o tienda.

ADVERTENCIA:

No apto para usar en el hogar o en un vehículo recreativo. No lo use para cocinar o calentar comida.

ADVERTENCIA:

Peligro de incendio, quemaduras, inhalación y explosión. Mantenga los combustibles sólidos como materiales de construcción, papel o cartón a una distancia segura del calentador tal como lo recomiendan las instrucciones. Nunca use el calentador en espacios que contienen o podrían contener combustibles volátiles o productos como gasolina, solventes, diluyente de pintura o productos químicos desconocidos.

ADVERTENCIA: SI NO SE SIGUEN AL PIE DE LA LETRA LAS INSTRUCCIONES DE ESTE MANUAL, PODRÍA PRODUCIRSE UN INCENDIO O UNA EXPLOSIÓN QUE PROVOCARÍA DAÑOS MATERIALES, LESIONES O MUERTES.

• No utilice gasolina ni ningún otro vapor ni líquido inflamable cerca de este ni de ningún otro artefacto.
• Un cilindro LP que no está conectado al calentador no debe almacenarse cerca de éste ni de ningún otro artefacto.
  • QUÉ HACER SI DETECTA OLOR A GAS:
• No intente encender el artefacto.
• Apague todas las llamas expuestas.
  • Corte el suministro de gas al artefacto.
• El mantenimiento debe realizarlo una agencia de servicios calificada.

⚠ WARNING: LOS COMBUSTIBLES USADOS EN EQUIPOS PARA LICUAR GAS PROPANO, ASÍ COMO LOS PRODUCTOS DE SU COMBUSTIÓN, PUEDEN EXPONERTE A SUSTANCIAS QUÍMICAS, ENTRE ELLAS EL BENCENO, QUE EL ESTADO DE CALIFORNIA RECONOCE COMO CAUSA DE CÁNCER Y DE MALFORMACIONES CONGÉNITAS Y OTROS DAÑOS AL SISTEMA REPRODUCTOR. PARA MÁS INFORMCIÓN, WWW.P65WARNINGS.CA.GOV

WARNING: ESTE PRODUCTO PUEDE EXPONERLE A PLOMO Y COMPUESTOS DE PLOMO, QUE ES CONOCIDO (A) POR EL ESTADO DE CALIFORNIA COMO CAUSANTE DE CÁNCER. LÁVESE LAS MANOS DESPUÉS DE MANIPULAR ESTE PRODUCTO. PARA MAYOR INFORMACIÓN, VISITE WWW.P65WARNINGS.CA.GOV.

ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA

• Enchufe el cable de alimentación en un tomacorriente de 3 cables con conexión a tierra.
• No lo use en lugares mojados o húmedos.

¡NUNCA DEJE EL CALENTADOR DESATENDIDO MIENTRAS SE QUEMA!

ADVERTENCIA: PELIGRO DE INCENDIO O EXPLOSIÓN

• No almacene ni utilice gasolina ni ningún otro vapor ni líquido inflamable cerca de este ni de ningún otro artefacto.
• QUÉ HACER SI DETECTA OLOR A GAS:
• Abrir las ventanas.
• NO intentar encender ningún artefacto.
• NO active ningún interruptor eléctrico.
• NO usar ningún teléfono en el edificio. Llamar inmediatamente a la compañía local de gas desde un teléfono en el exterior. Seguir las instrucciones de la compañía de gas.
• NO tocar ningún interruptor eléctrico; no usar ningún teléfono en el edificio.
• Si no se puede comunicar con la compañía de gas, llame a los bomberos.

ESPECIFICACIONES

MODELO No: 210FAVT

PRESIÓN DEL SUMINISTRO DE GAS AL REGULADOR ....Máxima: Presión del cilindro, Mínima: 137,89 kPa (20 psi)

SALIDA DEL REGULADOR....137,89 kPa (20 psi)

ENTRADA DE ALIMENTACIÓN 115V, 60 Hz, 10, 3A

IGNICIÓN ....Chispa directa, tipo interrumpido

CONTROL PRIMARIO DE LA LLAMA Estado sólido, temporizador de 10-15 seg.

CONSUMO DE COMBUSTIBLE....3,35-4,41 kg/hr

(7.7-9.73 lbs/hr)

TAMAÑO DEL PUERTO DEL ORIFICIO DE COMBUSTIBLE: ..... 1.65 MM FAVT

ÍNDICE

ADVERTENCIAS....2-3

ESPECIFICACIONES DEL CALENTADOR....3

PRECAUCIONES DE UTILIZACIÓN .... 4

PRECAUCIONES DE SEGURIDAD 4

ADVERTENCIA DE DISIPACIÓN DEL OLOR......5

INSTRUCCIONES DE OPERACIÓN 6

SERVICIO....7

TAMAÑO Y CAPACIDAD DEL PROPANO....7

CUADRO DE BTU NECESARIOS 7

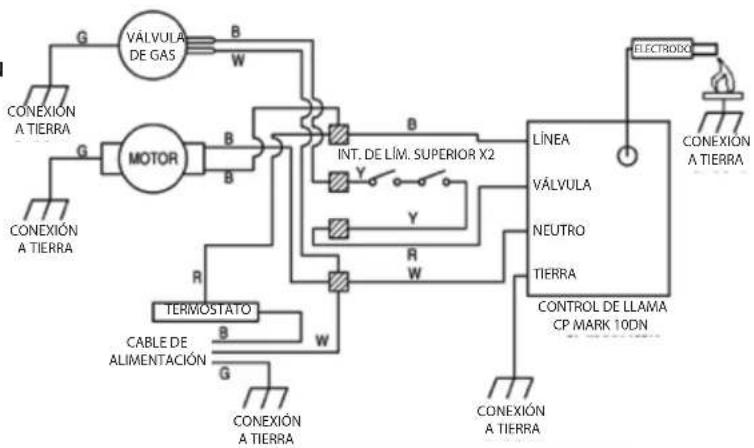

DIAGRAMA DE CABLEADO 8

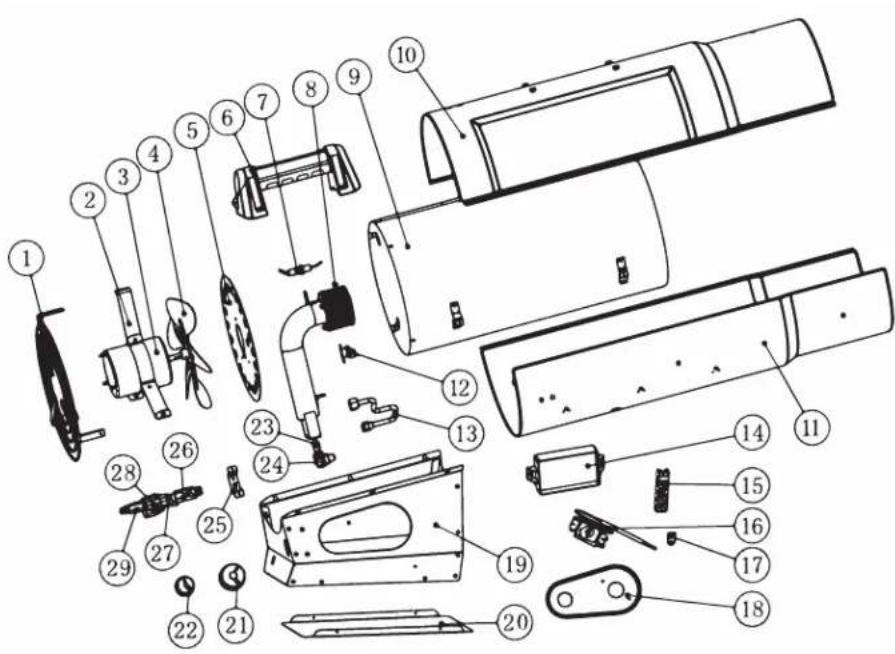

LISTA DE PARTES DE REPUESTO....9

GARANTÍA 10

INFORMACIÓN PARA ORDENAR PARTES Y SERVICIO...... 10

Figura 1

VENTILACIÓN: Aberturas mínimas requeridas

Calentador cerca del piso cerca del techo	Abertura Abertura
De aire forzado (210 FAVT)	1.22 m ^2	1.22 m ^2

Figura 2: DISTANCIA MÍNIMA: a materiales inflamables normales

Separación De aire forzado 210FAVT

Al piso....0 mA la salida....2,4 mA los costados....0,6 mA la parte de arriba....0,9 m

Colóquelo a 3 m (10 pies) de lonas o cubiertas de protección plásticas o cubiertas similares y asegúrelas para evitar que ondeen o se muevan por la acción del viento.

¡NUNCA DEJE EL CALENTADOR DESATENDIDO MIENTRAS SE QUEMA!

Precauciones de utilización

ADVERTENCIA

Este calentador es un calentador de propano de caldeo directo a aire forzado. Está diseñado principalmente para el calentamiento de edificios en construcción, remodelación o reparación.

El propano es más pesado que el aire. Cuando el propano escapa de una conexión o acople, desciende hacia el piso y se acumula allí con el aire circundante, formando una mezcla potencialmente explosiva. Obviamente, las fugas de propano deben evitarso, así que debe establecer la conexión del suministro de propano con extremo cuidado. Lea el documento adjunto "Propano y disipación del olor" para obtener más información sobre la detección de fugas de propano. Realice una comprobación de fugas utilizando una solución de agua jabonosa siempre que establezca una nueva conexión o realice una reconexión, y siga todas las instrucciones de conexión incluidas en este documento. Además, solicite asesoramiento de su proveedor de propano acerca de la aplicación e instalación del suministro de propano, y pídale que realice una revisión si tuviera alguna duda.

Este calentador fue diseñado y certificado para ser utilizado como un calentador para sitios de construcción de acuerdo con el estándar ANSI Z83.7/CGA 2.14. Consulte con la autoridad de seguridad anti-incendios si tiene alguna pregunta sobre sus aplicaciones. Hay otros estándares que rigen el uso de gases combustibles y productos que producen calor en aplicaciones específicas. Su autoridad local podrá aconsejarle al respecto.

De caldeo directo quiere decir que todos los productos de la combustión ingresan al espacio calentado. Aunque este calentador funciona casi a un 100% de eficiencia de combustión, produce pequeñas cantidades de monóxido de carbono. El monóxido de carbono (CO) es tóxico. Podemos tolerar pequeñas cantidades, pero no grandes cantidades. El CO puede acumularse en el lugar que se calienta y si no se establecen las condiciones de ventilación adecuadas puede resultar mortal.

Los síntomas de ventilación inadecuada son:

• dolor de cabeza
• mareos
• ardor en los ojos y en la nariz
• náuseas
• boca reseca o dolor de garganta

Por lo tanto, asegúrese de seguir las recomendaciones sobre las condiciones de ventilación que se incluyen en estas instrucciones de uso.

Aire forzado significa que un soplador o ventilador impulsa el aire a través del calentador. La combustión depende de este flujo de aire para realizarse correctamente, por lo tanto, el calentador no debe modificarse, o utilizarse con partes removidas o faltantes. Asimismo, no se deben alterar ni modificar los sistemas de seguridad para utilizar el calentador.

Cuando deba utilizarse el calentador en presencia de otras personas, el usuario será responsable de poner a los presentes al corriente de las precauciones e instrucciones de seguridad, y de los posibles peligros.

Recomendaciones de seguridad

ADVERTENCIA

1. Revise cuidadosamente si el calentador presenta daños. NO opere un calentador dañado.
2. NO modifique el calentador ni opere un calentador cuya configuración original haya sido modificada.
3. Utilice únicamente gas propano.
4. Utilice únicamente suministro de propano con RECUPERACIÓN DE VAPOR. Si tiene alguna pregunta sobre la recuperación de vapor, consulte a su proveedor de propano.
5. Monte los tanques de propano verticalmente (válvula hacia arriba). Asegúrelos para que no caigan ni sean arrojados al piso y protéjalos de daños.
6. Sitúe los envases de propano por lo menos a 2,13 m (7 pies) (EE.UU.) o a 3 m (10 pies) (Canadá) del calentador y no apunte el escape hacia ellos.
7. IMPORTANTE Use únicamente la manguera y el regulador que vienen con el calentador. Hlaga coincidir la franja de color de la etiqueta colgante que se encuentra en el acople de la manguera con el color de la etiqueta situada cerca del acople de entrada del propano en el calentador. Inspeccione siempre el conjunto de la manguera antes de utilizar el calentador. Si el conjunto de la manguera estuviera excesivamente estropeado o desgastado, o si presentara cortaduras, reemplácelo por uno de los que se especifica en la lista de partes antes de utilizar el calentador.
8. Sólo para uso en interiores. El área debe estar bien ventilada. Figura 1. (Ver también "Precauciones de utilización").
9. Si detectara olor a gas en algún momento, INTERRUMPA INMEDIATAMENTE la utilización del equipo hasta que haya sido detectada y corregida la fuente de gas. Lea la información "Propano y disipación del olor" de la página 5 para obtener más información sobre la detección de fugas de propano.
10. Instale el calentador de forma tal que no esté directamente expuesto a salpicaduras de agua, lluvia ni/o goteo de agua.
11. Mantenga las distancias mínimas de materiales combustibles nomales (como el papel). Figura 2.
12. Dadas las elevadas temperaturas de la superficie y del escape, tanto los adultos como los niños deben mantener la distancia adecuada para evitar quemaduras o la ignición de su ropa.
13. Úselo únicamente sobre una superficie nivelada y estable.
14. No utilizar en redes de conductos. No restringir las entradas ni las salidas.

¡NUNCA DEJE EL CALENTADOR DESATENDIDO MIENTRAS SE QUEMA!

1. Utilice únicamente la alimentación de corriente especificada. La conexión eléctrica y a tierra debe cumplir con los requisitos del Código Eléctrico Nacional - ANSI/NFPA 70 (EE.UU.) y del Código Eléctrico Canadiense CSA C22. 1, Primera parte (Canadá).
2. Utilice únicamente un cable de extensión o un receptáculo de tres patas correctamente conectado a tierra.
3. No mover, manipular ni ajustar mientras esté caliente o encendido.
4. No ajuste la elevación del tubo de combustión del calentador mientras el calentador esté funcionando o esté caliente. Los ajustes de la elevación deben ser realizados únicamente luego de que el calentador se haya enfriado y se pueda tocar.
5. Úselo únicamente de acuerdo con los códigos locales o, en la ausencia de códigos locales, de acuerdo con los Estándares ANSI/NFPA 58 y CSA B149.1 para almacenamiento y manipulación de gases licuados de petróleo del Código de instalación de propano y gas natural.

Olor a gas combustible - Fugas de gas

ADVERTENCIA

Los gases LP y el gas natural contienen sustancias aromáticas artificiales añadidas específicamente para facilitar la detección de fugas de gas. Si se produjera una fuga de gas, usted debe poder oler el gas combustible. Dado que el propano (LP) es más pesado que el aire, debe tratar de detectar el olor lo más cerca del piso posible. ¡EL OLOR A GAS ES SU INDICADOR PARA TOMAR ACCIÓN INMEDIATA!

ADVERTENCIA: RIESGO DE ASFIXIA

• No lo utilice en áreas sin ventilación.
• No obstruya el flujo de aire necesario para la combustión y la ventilación.
• Deberá suministrar la ventilación adecuada para garantizar que el calentador disponga del aire que necesita para la combustión.
• Consulte la sección de especificaciones del manual del calentador, la placa del calentador, o póngase en contacto con el fabricante para conocer los requerimientos de ventilación del calentador.
• Si la ventilación no es la adecuada, la combustión no se llevará a cabo correctamente.
• Una combustión inadecuada puede producir envenenamiento con monóxido de carbono con graves daños para la salud, o causar la muerte. Los síntomas de envenenamiento con monóxido de carbono incluyen dolores de cabeza, mareos y dificultad al respirar.

Advertencia de disipación del olor

- No haga nada que pudiera inflamar el gas combustible. No active ningún interruptor eléctrico. No desconecte ninguna tomá de corriente ni cables de extensión. No encienda fósforos ni ninguna otra fuente de llamas. No utilice su teléfono.

• Saque a todas las personas del edificio y aléjelos del área inmediatamente.
• Cierre todas las válvulas de suministro de combustible de los tanques o del tanque del gas propano (LP), o la válvula principal de suministro de combustible que se encuentra en el metro contador si emplea gas natural.
• El gas propano (LP) es más pesado que el aire y puede asentarse en áreas bajas. Cuando sospeche que puede haber una fuga de propano, manténgase aleiado de las áreas bajas.
• Utilice el teléfono de su vecino y llame a su proveedor de gas y a su departamento de bomberos. No vuelva a entrar al edificio ni se acerque al área.
• Manténgase alejado del edificio y del área hasta que los bomberos y su proveedor de gas hayan declarado que no hay peligro.
• POR ULTIMO, permita que la persona del servicio de gas y los bomberos revisen si hay fugas de gas. Haga que ventilen el edificio y el área antes de su regreso. Un agente de servicios calificado debe reparar cualquier fuga, revisar si hay otras fugas, y volver a encender el artefacto por usted.

Disipación del olor - No se detecta ningún olor

• Algunos no pueden detectar el olor del químico artificial añadido al propano (LP) o al gas natural. Usted debe determinar si es capaz de oler la sustancia aromática que contienen estos gases combustibles.
• Aprenda a reconocer el olor del gas propano (LP) y del gas natural. Los distribuidores locales de propano (LP) le darán con gusto un panfleto con muestras de olores. Utilícelo para familiarizarse con el olor del gas combustible.
• El hábito de fumar puede disminuir su sentido del olfato. Exponerse a un olor durante un período de tiempo puede afectar su sensibilidad a ese olor específico. Los olores presentes en instalaciones donde se crian animales pueden enmascarar el olor del gas combustible.
• La sustancia aromática presente en el gas propano (LP) y en el gas natural es incolora y la intensidad de su olor puede desvanecerse en algunas circunstancias.
• Si hay una fuga subterránea, el recorrido del gas a través del suelo filtrará esta sustancia aromática.
• El aroma del gas propano (LP) puede variar en intensidad a diferentes niveles. Dado que el gas propano (LP) es más pesado que el aire, el olor puede ser más intenso en los niveles más bajos.
• Manténgase siempre alerta al más mínimo olor a gas. Si continúa percibiendo el olor a gas, no importa cuán poco sea, proceda como si fuera una fuga seria. Tome medidas inmediatamente como se explicó anteriormente.
• Una prueba olfativa periódica en las proximidades del calentador o en las conexiones del calentador, por ejemplo, en la manguera, los acóples, etc., es una buena medida de seguridad en todo momento. Si huele la más mínima cantidad de gas, PÓNGASE EN CONTACTO CON SU PROVEEDOR DE GAS INMEDIATAMENTE.

¡NUNCA DEJE EL CALENTADOR DESATENDIDO MIENTRAS SE QUEMA!

Atención - ¡Puntos críticos para recordar!

• El gas propano (LP) tiene un olor característico. Aprenda a reconocer estos olores. (Vea las secciones Olor a gas combustible y Disipación del olor).
• Aunque usted no esté capacitado para dar mantenimiento y reparar el calentador, SIEMPRE esté al tanto de los olores del gas propano (LP) y del gas natural.
• Si no ha recibido capacitación para reparar y dar mantenimiento a equipos que emplean gas propano (LP), no intente encender el calentador, ni darle mantenimiento o repararlo, ni haga ningún ajuste al calentador en el sistema de combustible de gas propano.

Instrucciones de operación

PREPARATIVOS PARA OPERACIÓN

1. Revise el calentador para determinar si sufrió daños durante el envío. Si encontrara alguno, notifiquelo inmediatamente a la fábrica.
2. Siga todas las "Precauciones".
3. Conecte el acople POL de la manguera y el conjunto del regulador al tanque de propano rotando la tuerca POL en sentido contra horario dentro de la válvula de salida del tanque de propano y ajustela con una llave.
4. Conecte la manguera al calentador rotando el acople de la manguera en sentido horario.
5. Apriete fuertemente todas las conexiones de gas.
6. Abra la válvula de gas del tanque y compruebe todas las conexiones de gas con una solución de agua jabonosa. NO UTILICE LLAMAS.
7. Conecte el cable de alimentación a un tomacorriente de 115V, 60 Hz, 10 con buena conexión a tierra.
8. Si usa un cable de extensión, verifique que tenga 3-conductores (conexión a tierra) y que sea del calibre adecuado.

ENCENDIDO

1. Abra lentamente la válvula principal del cilindro de propano para evitar que se cierre la válvula de seguridad por exceso de flujo.
2. Gire el termostato a completamente encendido. El calentador se encenderá automáticamente.
3. Ajuste la válvula esférica del panel de control a la intensidad deseada.
4. Coloque el termostato en la posición deseada. El calentador se apagará y encenderá automáticamente a medida que varía la temperatura en el área a calentar.

APAGADO

1. Cierre bien la válvula del cilindro de propano.
2. Sigua usando el calentador hasta que todo el combustible de la manguera se haya quemado.
3. Desconecte el calentador del suministro eléctrico.

PRECAUCIÓN: Le la omisión de desenchufar la unidad puede resultar en una operación inesperada.

ENCENDIDO DESPUÉS DE UN APAGADO DE SEGURIDAD

1. Cierre bien la válvula del cilindro de propano. Desenchufe el calentador.
2. Espere 5 minutos.
3. Vuelva a encenderlo siguiendo el procedimiento de "Encendido".

1. Debe inspeccionar el calefactor antes de cada uso y hacerlo revisar por una persona calificada una vez por año.
2. Antes de cada uso, revise siempre el sello del anillo de goma que se encuentra en el extremo del acople del POL. Si el anillo de goma presenta cortes, raspaduras o cualquier otro daño, reemplácelo por la parte número 73786.
3. Cierre la salida de gas en el tanque(s) de suministro de gas LP cuando no esté utilizando el calentador.
4. Cuando deba guardar el calentador en un lugar cerrado, deberá desconectar la conexión entre el tanque(s) de suministro de gas LP y el calentador, y deberá retirar el tanque(s) del calentador y guardarlo en un lugar al aire libre, como se especifica en el Capítulo 5 de los estándares ANSI/NFPA 58 y CSA B149.1 para almacenamiento y manipulación de gases de petróleo líquido del Código de instalación de propano y gas natural.

¡NUNCA DEJE EL CALENTADOR DESATENDIDO MIENTRAS SE QUEMA!

Servicio

Se puede producir una situación de riesgo si se utiliza un calentador cuya configuración original haya sido modificada o si no está funcionando correctamente. Cuando el calentador funciona correctamente:

• La llama arde al interior del calentador.
• La llama es fundamentalmente azul y puede tener algunas terminaciones amarillas.
• No se percibe un olor desagradable fuerte, no arden los ojos y no hay ningún otro tipo de incomodidad física.
• No hay humo ni hollin dentro ni fuera del calentador.
• El calentador no se apaga inesperadamente o inexplicablemente.

Las listas de partes y el diagrama de cableado muestran la configuración original del calentador. No utilice un calentador que sea diferente del que se muestra. En este sentido, utilice únicamente la manguera, el regulador y el acople de conexión (denominado acople POL) suministrados con el calentador. IMPORTANTE Haga coincidir la franja de color de la etiqueta colgante que se encuentra en el acople de la manguera con el color de la etiqueta situada cerca del acople de entrada del propano en el calentador. No utilice partes alternativas. Para este calentador, el regulador debe estar instalado como se muestra en las "Especificaciones". Si hay alguna duda acerca de la instalación del regulador, haga que lo revisen.

Si un calentador no funciona correctamente debe ser reparado, pero solo por un técnico de mantenimiento capacitado y experimentado.

Para los productos en garantía la reparación se realizará sin costos de piezas ni mano de obra. Por favor incluya una breve declaración indicando la fecha y lugar de compra, la naturaleza del problema y el comprobante de compra.

La reparación de los productos que se encuentren fuera del periodo de garantía incluirá costos de piezas y mano de obra.

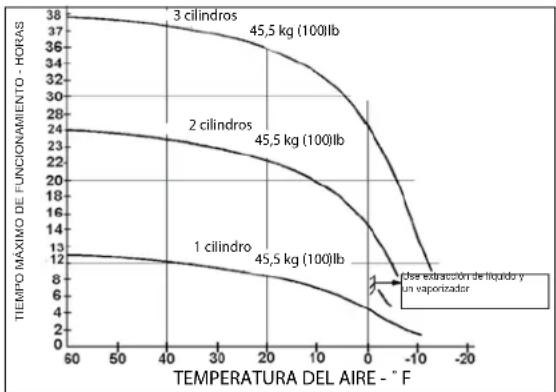

Tamaño y capacidad de los tanques de propano necesarios

Los gráficos de la página siguiente muestran el tamaño aproximado de tanque que necesitan estos calentadores. Para utilizar el gráfico:

1. Seleccione la temperatura de aire minima esperada (parte inferior del gráfico).
2. Ascienda en la vertical hasta encontrar el tiempo de funcionamiento deseado (a la izquierda del gráfico)
3. Lea el tamaño de tanque requerido.

Todos los calentadores deben:

tener los tanques llenos tener buena circulación de aire no tener escarcha en los cilindros

¿CUÁNTO CALOR NECESITO?

Para economizar, es importante ajustar la entrada a lo necesario. Pero los requisitos de calor varían a menudo. Por ejemplo, por lo general se necesita mucho más calor para.

calentar un área que lo que se necesita para mantenerla de esa forma. De la misma forma, la temperatura del aire exterior normalmente cambia durante el día por lo que podría necesitar más calor durante la noche que durante el día. Se puede obtener el calor necesario aproximado utilizando esta tabla.

BTU POR HORA NECESARIOS
Pies ^3 de Aumento de temperatura necesario ( °F)*espacio acalentar	20 °		30°	40°	50°
5.000 14.000	20.000	27.999	34.000
7.000 19.000	28.000	38.000	47.000
	10.000		27.000	40.000	54.000
15.000 40.000	60.000	80.000	100.000
20.000 54.000	80.000		107.000	133.000
30.000 80.000	120.000		160.000	200.000
50.000 133.000	200.000		266.000	333.000

¡NUNCA DEJE EL CALENTADOR DESATENDIDO MIENTRAS SE QUEMA!

ADVERTENCIA

Al utilizar un calentador controlado por termostato, su área de salida debe protegerse contra el personal, y se deben colocar carteles advirtiendo que puede encenderse de repente.

CALIBRES MÍNIMOS RECOMENDADOS PARA CABLES DE EXTENSIÓN

Cuadro de calibres para cables A.W.G.
Tensión de entrada 120V Amperios	Largo del cable en metros
	7,6	15,2	30,5	45,7
5-6 18 16 14 126-8 18 16 12 108-12 18 14 12 1010-12 16 14 10 812-14 16 12 10 8

210FAVT - CUADRO DE CABLEADO
COLOR LONGITUD DESDE HASTA
Blanco 17,7 cm VálvulaNegro 15,2 cm Llave de encendido			Bloque de terminalesBloque de terminalesVálvulaBloque de terminales
Rojo (alta temp.)	42 cm	Interruptor de lím. superior
Rojo (alta temp.)	42 cm	Interruptor de lím. superior
Naranja	28 cm Control de llama (Ignición)	Encendedor
Verde	17,7 cm Control de llama (Arnés)	Tierra
Rojo	17,7 cm Control de llama (Arnés)		Bloque de terminales
Blanco 15,2 cm Control de llama			Bloque de terminales
Negro 15,2 cm Control de llama			Bloque de terminales

210FAVT - DIAGRAMA DE CABLEADO

CÓDIGO DE COLORES

B - NEGRO	R - ROJO
L - AZUL	W - BLANCO
G - VERDE	Y - AMARILLO
O - NARANJA

Si debe reemplazar cualquiera de los cables que vienen con el calentador, use cable tipo AWG 105 °C o su equivalente, a menos que se especifique lo contrario (*tipo SF 2-200, **SGI 250° C).

¡NUNCA DEJE EL CALENTADOR DESATENDIDO MIENTRAS SE QUEMA!

Lista de partes DXH210FAVT

REF...... ARTÍCULO		DESCRIPCIÓN
1	......40702	...... Cubierta posterior
2	......40704	...... Plato, Apoyo, Motor
3	......27463	...... Motor
4	......27464	...... Paletas del ventilador
5	......40705	...... Soporte, llama
6	......40801	...... Manija
7	......40904	...... Electrodo, ignición
8	......40706	...... Quemador, rejilla
9	......40707	...... Cubierta de radiación
10	......40708	...... Barril, parte superior
11	......40709	...... Barril, parte inferior
12	......40914	...... Control de límite superior
13	......40710	...... Tubería, gas, quemador
14	......27808	...... Control de llama, sellado
15	......40716	...... Placa de terminales
16	......22254	...... Termostato
17	......26070	...... Abrazadera, 5/16
18	......40921	...... Inserto, plástico, controles
19	......40711	...... Base, metal
20	......40712	...... Base, metal, panel inferior
21	......40829	...... Perilla, termostato
22	......40879	...... Perilla, variable, válvula
23	......40713	...... Orifice
24	......40900	...... Soporte, orificio
25	......40922	...... Soporte, válvula, solenoide
26	......40714	...... Válvula, variable
27	......40959	...... Válvula de solenoide, Goyen
28	......20126	...... Solenoid valve, Goren
29	......40958	...... Conector macho de acople
	......21036	...... Cable de alimentación
	......26223	...... Casquillo de alivio de la tensión
	......40923	...... Conjunto de manguera y regulador
*No se muestra en el dibujo

¡NUNCA DEJE EL CALENTADOR DESATENDIDO MIENTRAS SE QUEMA!

ADVERTENCIA

Peligro para la calidad del aire

• No utilice este calefactor para calentar viviendas de personas.
• El uso de calefactores a fuego directo en lugares de construcción puede causar una exposición a niveles de CO, CO2 y NO2 considerados como peligrosos para la salud y potencialmente letales.
• No lo utilice en áreas sin ventilación.

• Conozca los signos de envenenamiento por CO y CO2.

• Dolor de cabeza, picazón en los ojos

• Mareo, desorientación
• Dificultad para respirar, sentirse sofocado

- Se debe proporcionar aire de ventilación exterior adecuado (OSHA 29 CFR 1926.57) como para mantener la combustión y una calidad de aire aceptable de acuerdo con la norma OSHA 29 CFR Parte 1926.154, con los requisitos de seguridad para dispositivos y equipos de calefacción temporarios y portátiles utilizados en la industria de la construcción (ANSI A10.10) o con las normas de instalación para gas natural y propano (CSA B149.1).

• Controle periódicamente los niveles de CO, CO2 y NO2 presentes en el lugar de la construcción (como mínimo, al principio del turno de trabajo y luego de 4 horas).
• Proporcione aire de ventilación exterior, ya sea de forma natural o mecánica, como sea necesario para mantener una calidad aceptable del aire interior.

	EE.UU.: Promedio ponderado de 8 horas(OSHA 29 CFR 1926.55 App A)	Canadá: Promedio ponderado de 8 horas Recomendaciones WorkSafe BC OHS Parte 5.1 y Reglamentaciones para lugares de trabajo de Ontario 833
CO 50 partes por millón 50 partes por millón
CO_2	5000 partes por millón 5000 partes por millón
NO_2		3 partes por millón (Reg 833)
	EE.UU.: Límite superior (Límite de exposición por corto tiempo = 15 minutos)	Canadá: STEL (15 minutos Reglamentación 833/1 hora WSBC) Recomendaciones WorkSafe BC OHS Parte 5.1 y Reglamentaciones para lugares de trabajo de Ontario 833
CO 100 partes por millón
CO_2		15000 partes por millón (WSBC)3000 partes por millón (Reg 833)
NO_2	5 partes por millón	1.0 partes por millón (WorkSafeBC)5.0 partes por millón (Reg 833)

• Asegúrese de que no obstruya el flujo de aire necesario para la combustión y para el aire de ventilación.
• A medida que el edificio se vuelve “más cerrado” durante las etapas de construcción, podría ser necesario aumentar la ventilación.

¡NUNCA DEJE EL CALENTADOR DESATENDIDO MIENTRAS SE QUEMA!

THIS PAGE INTENTIONALLY LEFT BLANK

ESTA PÁGINA INTENCIONALMENTE SE DEJA EN BLANCO

CETTE PAGE A ÉTÉ INTENTIONNELLEMENT LAISSÉE VIERGE

¡NUNCA DEJE EL CALENTADOR DESATENDIDO MIENTRAS SE QUEMA!

DEWALT®

MANUAL DE INSTRUCCIONES

Calentador de propano a aire forzado para construcción DXH210FAVT

Use solamente partes de repuesto del fabricante. El uso de cualquier otra parte podría causar heridas o la muerte. Las partes de repuesto están disponibles únicamente en la fábrica y deben ser instaladas por una agencia de servicio calificada.

INFORMACIÓN PARA ORDENAR PARTES:

COMPRAS: Puede comprar accesorios en cualquier distribuidor local de DeWalt® o directamente de la fábrica

POR INFORMACIÓN ACERCA DE SERVICIO:

Llame sin cargo al 855-805-5745

www.dewalt.com

Nuestro horario de trabajo es de 8:00 AM a 5:00 PM, de lunes a viernes, hora del este.

Por favor, incluya el número de modelo, la fecha de compra y la descripción del problema en todas sus comunicaciones.

DeWalt® garantiza la calidad del material y la fabricación de sus calefactores y accesorios por un período de 1 año a partir de la fecha de compra. DeWalt® reparará o reemplazará este producto sin cargo si se encuentra defectuoso dentro del período de 1 año, luego de retornarlo (por cuenta del cliente) junto con un comprobante de compra a DeWalt® dentro del período de garantía.

DEWALT ^® , GUARANTEED TOUGH ^® y la combinación de colores amarillo y negro son marcas registradas de DEWALT Industrial Tool Co., usadas bajo licencia. ©2018 DEWALT. EGI/Enerco Group Inc. bajo licencia de Dewalt Industrial Tool Co.
