Tipo de producto	Calefacción eléctrica de aire forzado
Marca	DeWalt
Modelo	DXH330
Uso previsto	Calefacción auxiliar para interiores, uso profesional
Potencia de calefacción	11 260 BTU/h (3 300 W)
Caudal de aire	200 pies³/min (5,66 m³/min)
Alimentación eléctrica	240 V CA, monofásico
Termostato ajustable	De -5 °C a 35 °C
Tipo de cable de alimentación	14/3 AWG para longitud ≤ 3 m
Dimensiones (L x A x H)	35,6 x 30,5 x 38,1 cm
Peso	8,6 kg
Distancias de seguridad (materiales combustibles)	Adelante: 1,8 m; lados y atrás: 0,6 m; arriba: 0,6 m
Protección térmica	Limitador de sobrecalentamiento (77 °C)
Indicador de calefacción	Luz indicadora « calefacción en funcionamiento »
Interruptor de encendido/apagado	Sí, con luz de neón
Ensamblaje requerido	Sí (mango a fijar con 4 tornillos)
Limpieza	Aire comprimido moderado para el interior; paño seco para el exterior
Mantenimiento del motor	No es necesaria lubricación (motor sellado)
Garantía	1 año contra defectos de material y mano de obra
Servicio al cliente	855-805-5745 (lun-vie, 8:30-17:00 HNE)

Preguntas frecuentes - DXH330 DEWALT

¿Cuál es la potencia del DeWalt DXH330?

El DeWalt DXH330 entrega una potencia de 11 260 BTU/h (3 300 W), ideal para calentar espacios profesionales.

¿Cómo instalar el DeWalt DXH330?

Primero hay que ensamblar el mango con los 4 tornillos provistos, luego colocar el aparato sobre una superficie plana y no combustible. La conexión eléctrica debe ser realizada por un electricista calificado en un tomacorriente de 240 V.

¿Cuáles son las distancias de seguridad que se deben respetar?

Mantenga un espacio de al menos 1,8 m al frente y 0,6 m en los lados, detrás y encima del aparato con respecto a cualquier material combustible.

¿Cómo limpiar la calefacción DeWalt DXH330?

Desenchufe el aparato y déjelo enfriar. Use aire comprimido a presión moderada para soplar el polvo de los elementos internos. Limpie el exterior con un paño seco.

¿Qué hacer si el aparato no calienta o no enciende?

Primero verifique el disyuntor, luego si el limitador de sobrecalentamiento se ha activado (deje enfriar 15 min). Si el problema persiste, contacte al servicio al cliente.

¿El motor del ventilador necesita lubricación?

No, el motor está sellado y no necesita ninguna lubricación.

¿Se puede usar el DXH330 en un baño o habitación húmeda?

No, el aparato está diseñado solo para uso interior en áreas secas. No lo exponga al agua o la humedad.

¿Cómo ajustar la temperatura deseada?

Gire la perilla del termostato en sentido horario para aumentar la temperatura. La luz « calefacción » se enciende cuando el punto de ajuste supera la temperatura ambiente.

¿Dónde encontrar piezas de repuesto para el DXH330?

Las piezas de repuesto están disponibles directamente del fabricante o en los distribuidores autorizados DeWalt. Llame al 855-805-5745 para realizar un pedido.

¿Cuál es la garantía del DeWalt DXH330?

DeWalt ofrece una garantía limitada de un año contra defectos de material y mano de obra a partir de la fecha de compra.

MANUAL DE USUARIO DXH330 DEWALT

Llámenos si tiene alguna pregunta o comentario.

855-805-5745 • www.dewalt.com

INSTRUCTION MANUAL

GUIDE DE'UTILISATION

MANUAL DE INSTRUCCIONES

DEWALT®

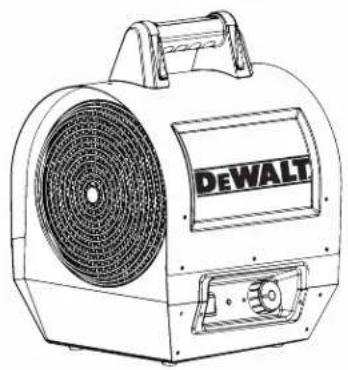

Calentador eléctrico de aire forzado DXH330 and DXH1000TS

2016 - 41001 - CB

LEA CUIDADOSAMENTE LAS INSTRUCCIONES:

Lea y siga todas las instrucciones. Conserve estas instrucciones en un lugar seguro para futura referencia. No permita que nadie que no haya leído estas instrucciones arme, ajuste o use el calentador.

Llámenos si tiene alguna pregunta o comentario.

855-805-5745 • www.dewalt.com

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

DEWALT®

Calentador eléctrico a aire forzado DXH330 y DXH1000TS

2016 - 41001 - CB

LEA CUIDADOSAMENTE LAS INSTRUCCIONES:

Lea y siga todas las instrucciones. Conserve estas instrucciones en un lugar seguro para futura referencia. No permita que nadie que no haya leído estas instrucciones arme, ajuste o use el calentador.

Llámenos si tiene alguna pregunta o comentario.

855-805-5745 • www.dewalt.com

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

DEWALT®

Calentador eléctrico a aire forzado DXH330 y DXH1000TS

2016 - 41001 - CB

LEA CUIDADOSAMENTE LAS INSTRUCCIONES:

Lea y siga todas las instrucciones. Conserve estas instrucciones en un lugar seguro para futura referencia. No permita que nadie que no haya leído estas instrucciones arme, ajuste o use el calentador.

Definiciones: Indicaciones de seguridad

Las siguientes definiciones describen el nivel de severidad para cada una de estas señales. Lea el manual y preste atención a estos símbolos.

▲ PELIGRO: Indica una situación inminente de peligro, la que si no se evita, causaría heridas graves o la muerte.
ADVERTENCIA: Indica una situación potencial de peligro, la que si no se evita, podría causar heridas graves o la muerte.
▲ CUIDADO: Indica una situación potencial de peligro, la que si no se evita, podría resultar en heridas menores o moderadas.
AVISO: Indica una práctica no relacionada con heridas personales que, si no se evita, podría causar daños materiales.

ADVERTENCIA: NO USE ESTE CALENTADOR HASTA HABER LEÍDO Y COMPRENDIDO ESTE MANUAL DE INSTRUCCIONES DE SEGURIDAD, OPERACIÓN Y MANTENIMIENTO.

▲CUIDADO: Emplear este calentador de cualquier forma que no sea la descrita en este manual puede provocar incendios, descargas eléctricas, lesiones y/o daños materiales.
▲CUIDADO: Este calentador se calienta al usarlo. Para evitar quemaduras, no toque las superficies calientes con la piel. Mantenga los materiales combustibles, como muebles, almohadones, sábanas, papeles, ropa y cortinas por lo menos a 1,8 m (6 pies) del frente del calefactor y al menos a 6 m (2 pies) de distancia de los costados y de la parte de atrás.
▲CUIDADO: Para evitar que el calentador funcione cuando no lo desee, desconéctelo siempre de la fuente de alimentación cuando no lo esté utilizando.
▲CUIDADO: No cubra los cables de alimentación ni los haga pasar por debajo de alfombras ni tapetes. Coloque el cable y las conexiones lejos de las áreas de circulación, de manera tal que no se transformen en un riesgo de tropezones.
▲ CUIDADO: Conecte la unidad únicamente a tomacorrientes correctamente conectados a tierra y a sistemas eléctricos del tamaño adecuado y con la adecuada conexión a tierra.
▲ CUIDADO: No utilice esta unidad con conexiones ni cables no recomendados o de tamaño inadecuado. Pueden recalentarse y provocar un riesgo de incendio.

ADVERTENCIA: No utilice el calentador si la unidad, el toma o el cable presentan síntomas visibles de avería o si la unidad ha sufrido desperfectos. Contacte a un electricista acreditado antes de volver a usar el equipo.
ADVERTENCIA: No exponga la unidad a la humedad; está diseñada únicamente para uso en interiores.
ADVERTENCIA: El calentador no está diseñado para usarse en áreas interiores donde haya riesgo de que se moje. Evite usarlo en baños, cuartos de lavado y en cualquier otra área donde pueda entrar en contacto con el agua.
ADVERTENCIA: No inserte ni permita que ningún objeto extraño se introduzca en la unidad a través de los conductos de entrada y salida de ventilación. No respetar estas advertencias puede causar descargas eléctricas, incendios, o dañar la unidad.
ADVERTENCIA: Para evitar incendios, mantenga desbloqueados los conductos de entrada y salida de ventilación.
ADVERTENCIA: La unidad está equipada con componentes eléctricos internos activos que chisporrotean cuando están funcionando. No la emplee en áreas donde pueda haber vapores de gasolina, pintura ni otros líquidos inflamables.
ADVERTENCIA: Debe ponerse mucho cuidado cuando el calentador sea utilizado por niños o inválidos o cerca de estos, y siempre que se deje prendido y desatendido.

CONSERVE ESTAS INSTRUCCIONES.

Armado

• Saque el calentador y todos los materiales de embalaje de la caja.
• Revise todo el material de embalaje para detectar si quedó en él alguna parte suelta y luego póngalo a un lado.
• Retire y conserve los cuatro tornillos de montaje del asa que están atornillados a la cubierta superior.
• Revise bien que el calentador no esté dañado. Si encuentra algún daño, no se ponga en contacto con el lugar donde lo compró. Llame al Fabricante al 855-805-5745.
• Utilice los cuatro tornillos de montaje del asa para atornillar el asa a la parte superior del calentador.

Nota: No ajuste demasiado los tornillos porque podría romper el asa.

El asa está suelta en la caja, tenga cuidado de no tirarla.

ÍNDICE

ADVERTENCIAS....2

ARMADO....3

INFORMACIÓN PARA ORDENAR PARTES.... 11

Información operacional

Los calentadores eléctricos a aire forzado DeWalt están diseñados para ser utilizados por profesionales.

El calor se genera mediante circulación de corriente eléctrica a través de bobinas metálicas, que hace que se calienten hasta temperaturas muy altas. A continuación, el ventilador hace circular aire por las bobinas calientes intercambiando aire frío por aire caliente.

El aire que circula por las bobinas evita que alcancen temperaturas que no serían seguras para el funcionamiento normal del calentador. Sin embargo, es importante mantener a una distancia prudencial todos los materiales combustibles y cualquier objeto que pueda ser succionado por las aspas del ventilador (consulte la tabla que aparece en la página siguiente para conocer las distancias adecuadas). Asegúrese de que nada bloquee las aspas del ventilador en ningún momento.

Mantenga la unidad limpia y desempolvada. No bloquee nunca los conductos de entrada y salida de aire.

Funcionamiento

Lea y comprenda todas las advertencias que aparecen en este manual. Siga todas las normas locales. Estos calentadores están diseñados para usarse únicamente con 240 V de CA.

Este calentador debe ser conectado por un electricista certificado.

Instrucciones de encendido, tras la conexión profesional del calentador

1. Coloque el calentador en una superficie plana y estable. Asegúrese de respetar las recomendaciones de separación con respecto a materiales combustibles (ver tabla en esta página).
2. Gire el termostato en sentido contra horario hasta el valor mínimo.
3. Presione el interruptor de encendido hacia la posición de encendido ("I").
4. Gire el control del termostato en sentido horario hasta alcanzar la temperatura deseada. La luz indicadora de calefacción encendida se iluminará cuando el control llegue a una temperatura mayor que la temperatura de la habitación en que se encuentra.
5. El elemento calefactor y el ventilador permanecerán encendidos hasta que se alcance el valor de temperatura seleccionado. El elemento calefactor se encenderá y apagará según sea necesario. El ventilador permanecerá encendido mientras el interruptor de control esté en la posición de encendido.

SOLO PARA EL DXH1000TS: El DXH1000TS está equipado con un interruptor de selección de alimentación de 10kW/7kW, situado en la esquina inferior derecha de la parte posterior del calentador. La configuración menor (7kW) necesita una

fuente de alimentación de 240 V de CA/28A con una llave térmica bipolar de 30 amp. La configuración mayor (10kW) necesita una fuente de alimentación de 240 V de CA/42A con una llave térmica bipolar de 50 amp. Siempre confirme la configuración de su fuente de alimentación y de su interruptor de selección de alimentación antes de encender el calentador.

Para apagar el calentador:

1. Gire el control del termostato hacia la posición mínima.
   1a. Deje enfriar durante 10 minutos.
2. Mueva el interruptor de encendido a la posición de apagado ("O"). NOTA: Esle calentador está equipado con un interruptor de límite de recalentamiento que puede hacer que el calentador se detenga. Si el interruptor de alimentación está en la posición de encendido ("I") y la luz indicadora de calefacción y el ventilador están ambos apagados, significa que se ha activado el interruptor de límite de recalentamiento. Revise y elimine la causa del recalentamiento antes de volver a encender el calentador. Puede demorar hasta 15 minutos en enfriarse antes de volver a encenderse.

Mantenimiento

ADVERTENCIA:

Nunca intente darle mantenimiento al calentador mientras esté caliente, funcionando o conectado a la corriente. Estas unidades deben recibir mantenimiento únicamente por parte de técnicos de servicio calificados.

• Revise exhaustivamente la unidad antes de utilizarla.

• Mantenga el calentador limpio y sin polvo ni basura.

• Se puede utilizar un compresor de aire para sacar el polvo de la cubierta del calentador. Asegúrese de emplear una presión de aire moderada para no dañar ningún componente interno.

• Para limpiar la cubierta externa y el asa debe emplearse un paño suave y seco.
• El motor del ventilador está sellado y no necesita lubricación.

Especificaciones

Modelo: DXH330 DXH1000TS
Salida de calor BTU/WATTS	11260/3300	22861/6.7kW-34121/10kW
Flujo de aire 200 pies	^3 /min 325 pies	^3 /min
Alimentación 240 V CA 240	V CA
Termostato -5 C - 35 C	-5 C - 35 C
Cable de alimentación	Mín. 14/3 AWG para 3 m o menos	Mín. 10/3 AWG para 3 m o menos
Dimensiones: (LxAxAl)	35,6 x 30,5 x 38,1 cm	58,4 x 33,0 x 40,6 cm
Peso	8,6 Kg	16,8 Kg

Distancia a combustibles

Salida	1,8 m
Parte trasera	0,6 m
Parte superior	0,6 m
Parte inferior Piso no combustible

ENCENDIDO/ LUZ INDICADORA APAGADO DE CALEFACCIÓN
TERMOSTATO

Cuando no se esté usando, el calentador debe desconectarse de la fuente de alimentación, desempolvarse, y el cable debe enredarse en el asa sin apretarlo.

Para obtener servicio:

Llame sin cargo al 855-805-5745, www.dewalt.com

Nuestro horario de trabajo es de 8:30 AM a 5:00 PM, de lunes a viernes, hora del este.

Por favor, incluya el número de modelo, la fecha de compra y la descripción del problema en todas sus comunicaciones.

ADVERTENCIA: USE SOLAMENTE PARTES DE REPUESTO DEL FABRICANTE. EL USO DE CUALQUIER OTRA PARTE PODRÍA CAUSAR HERIDAS O LA MUERTE. LAS PARTES DE REPUESTO ESTÁN DISPONIBLES ÚNICAMENTE

EN LA FÁBRICA Y DEBEN SER INSTALADAS POR UNA AGENCIA DE SERVICIO CALIFICADA.

Diagnóstico de fallas

La unidad no funcionaTermostato dañado o configuración incorrecta del termostatoFusible o llave térmica abiertaSe ha disparado el interruptor de recarga térmicaConexión defectuosaToma o tomacorrientes dañados o defectuosos
La unidad funciona constantementeTermostato dañado o configuración incorrecta del termostatoLas pérdidas de calor superan la capacidad de la unidad (unidad insuficiente)
Los elementos están encendidos pero el motor no giraMotor defectuosoAspas del ventilador bloqueadas
El gabinete está extremadamente calienteProtección térmica defectuosaConductos de aire bloqueadosMotor defectuoso
No se puede alcanzar la temperatura deseadaHay uno o más elementos defectuososTermostato dañado o configuración incorrecta del termostatoEl voltaje es inferior al que aparece escrito en la etiquetaLas pérdidas de calor superan la capacidad de la unidad (unidad insuficiente)
RecalentamientoTermostato dañado o configuración incorrecta del termostatoMotor defectuoso
El calentador emite un zumbidoMotor defectuosoAspas del ventilador bloqueadasContactor defectuoso (10K únicamente)

DIAGRAMA DE CABLEADO del modelo DXH330 Protección máxima de sobregarga: 15A/Bipolar

Bloque de terminales L1 L2 Tierra SW1 TC1 Termostato ajustable Sensor de temperatura ambiente M R2 PCB 1 tor de encendido con lampara de neón, 250 V de CA y 16A tor normalmente cerrado de limite superior 77 °C calefactor ventilador tor de calefacción encendida impreso en la placa del circuito

Diagramas de cableado

DIAGRAMA DE CABLEADO DEL MODELO DXH1000

protección máxima de sobrecarga: 50A/Bipolar Bloque de terminales L1 L2 Tierra TC1 SW1 n M PC1 C1 Termostato ajustable Sensor de temperatura ambiente

SW1 = Interruptor de encendido con lámpara de neón. 250 V de CA y 16A
= Interruptor completo/parcial de encendido. 250V de CA y 16A
TCl = Interruptor normalmente cerrado de limite superior 77°C
CI = Contactor y bobina del contactor B1 = B2 = Elementos colorfactors
M = Motor del ventilador
MCI = Capacitor del motor
PCB1 - Indicador de calefacción encendida impreso en la placa del circuito

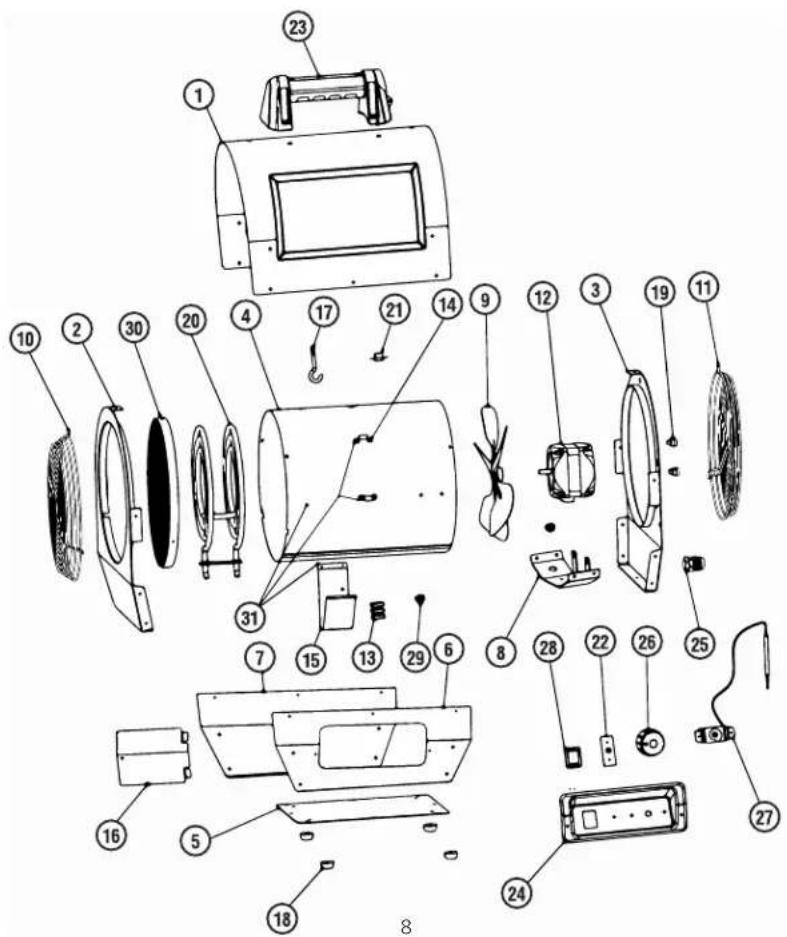

Lista de partes DXH330

REF......ARTÍCULO......DESCRIPCIÓN	REF......ARTÍCULO......DESCRIPCIÓN
1......41037......CUBIERTA, SUPERIOR, EXTERNA	16......41051......PUERTA, ACCESO
2......N/A......PANEL, FRONTAL	17......41029......SOPORTE, ELEMENTO CALEFACTOR
3......N/A......PANEL, TRASERO	18......41030......PATA, GOMA
4......41040......PANTALLA, RADIACIÓN, TUBO	19......41031......PINZA, SENSOR, TUBO CAPILAR
5......N/A......BASE, PLACA	20......41052......ELEMENTO, CALEFACTOR
6......N/A......PANEL, LATERAL, IZQUIERDO	21......41032......INTERRUPTOR, LÍMITE SUPERIOR, 77 °C
7......N/A......PANEL, LATERAL, DERECHO	22......41053......PLACA, CIRCUITO, CALEFACCIÓN ENCENDIDA, INDICADOR
8......41044......SOPORTE, MONTAJE, MOTOR	23......40656......ASA, TRANSPORTE
9......41045......ASPA, VENTILADOR	24......N/A......PANEL, CONTROL, PLÁSTICO
10......41046......PROTECTOR, REJILLA, FRONTAL	25......41025......CASQUILLO, PRENSACABLES
11......41047......PROTECTOR, REJILLA, TRASERO	26......41027......CONTROL, TERMOSTATO, PLÁSTICO
12......41048......MOTOR, VENTILADOR	27......41034......TERMOSTATO, TEMPERATURA, AMBIENTE
13......41049......BLOQUE, TERMINAL, CABLEADO	28......41035......INTERRUPTOR, ENCENDIDO, ENCENDIDO/APAGADO
14......N/A......SOPORTE, MONTAJE DE CABLES	29......41036......CASQUILLO, PLÁSTICO, CABLE
15......N/A......BLOQUE, TERMINAL, SOPORTE	30......41050......ASAMBLEA DE PANTALLA FRONTAL
	31......41098......RADIACIÓN TUBO SHIELD CON SOPORTES

ADVERTENCIA:

Use solamente partes de repuesto del fabricante. El uso de cualquier otra parte podría causar heridas o la muerte. Las partes de repuesto están disponibles únicamente en la fábrica y deben ser instaladas por una agencia de servicio calificada.

Para obtener servicio

Llame sin cargo al 855-805-5745, www.dewalt.com Nuestro horario de trabajo es de 8:00 AM a 5:00 PM, de lunes a viernes, hora del este. Por favor, incluya el número de modelo, la fecha de compra y la descripción del problema en todas sus comunicaciones.

Use solamente partes de repuesto del fabricante. El uso de cualquier otra parte podría causar heridas o la muerte. Las partes de repuesto están disponibles únicamente en la fábrica y deben ser instaladas por una agencia de servicio calificada.

Para obtener servicio

Llame sin cargo al 855-805-5745, www.dewalt.com Nuestro horario de trabajo es de 8:00 AM a 5:00 PM, de lunes a viernes, hora del este. Por favor, incluya el número de modelo, la fecha de compra y la descripción del problema en todas sus comunicaciones.

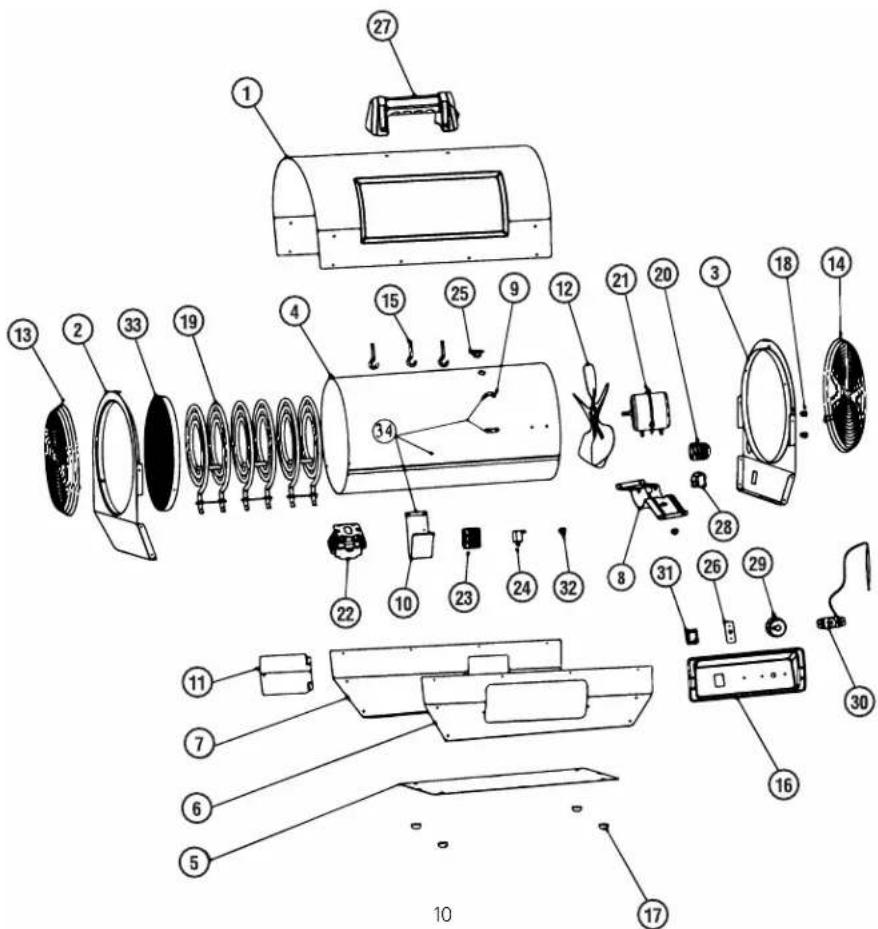

DXH1000TS

MANUAL DE INSTRUCCIONES

Calentador eléctrico a aire forzado DXH330 y DXH1000TS

Use solamente partes de repuesto del fabricante. El uso de cualquier otra parte podría causar heridas o la muerte. Las partes de repuesto están disponibles únicamente en la fábrica y deben ser instaladas por una agencia de servicio calificada.

INFORMACIÓN PARA ORDENAR PARTES:

COMPRAS: Puede comprar accesorios en cualquier distribuidor local de DeWalt® o directamente de la fábrica

POR INFORMACIÓN ACERCA DE SERVICIO:

Llame sin cargo al 855-805-5745

www.dewalt.com

Nuestro horario de trabajo es de 8:00 AM a 5:00 PM, de lunes a viernes, hora del este.

Por favor, incluya el número de modelo, la fecha de compra y la descripción del problema en todas sus comunicaciones.

GARANTÍA LIMITADA:

DeWalt® garantiza la calidad del material y la fabricación de sus calefactores y accesorios por un período de 1 año a partir de la fecha de compra. DeWalt® reparará o reemplazará este producto sin cargo si se encuentra defectuoso dentro del período de 1 año, luego de retornarlo (por cuenta del cliente) junto con un comprobante de compra a DeWalt® dentro del período de garantía.
