MANUAL DE USUARIO DXH70CFAV DEWALT

Llámenos si tiene alguna pregunta o comentario.

855-805-5745 • www.dewalt.com

INSTRUCTION MANUAL

GUIDE DE'UTILISATION

MANUAL DE INSTRUCCIONES

DEWALT®

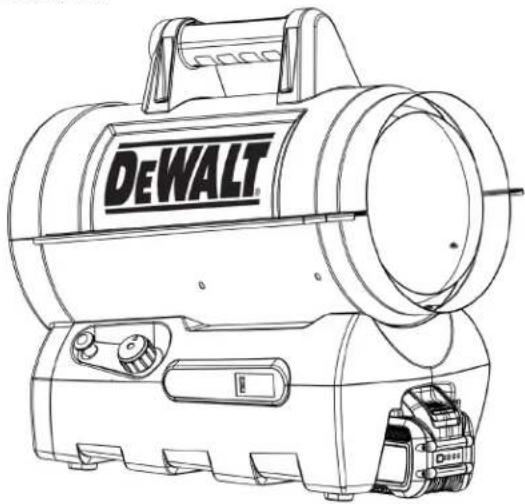

Calentador eléctrico de aire forzado DXH70CFAV

GUARDE ESTAS INSTRUCCIONES

LEA CUIDADOSAMENTE LAS INSTRUCCIONES:

Lea y siga todas las instrucciones. Conserve estas instrucciones en un lugar seguro para futura referencia. No permita que nadie que no haya leído estas instrucciones arme, ajuste o use el calentador.

Definiciones: Indicaciones de seguridad

Las siguientes definiciones describen el nivel de severidad para cada una de estas señales. Lea el manual y preste atención a estos símbolos.

⚠️ PELIGRO: Indica una situación inminente de peligro, la que si no se evita, causaría heridas graves o la muerte.

ADVERTENCIA: Indica una situación potencial de peligro, la que si no se evita, podría causar heridas graves o la muerte.

CUIDADO: Indica una situación potencial de peligro, la que si no se evita, podría resultar en heridas menores o moderadas.

AVISO: Indica una práctica no relacionada con heridas personales que, si no se evita, podría causar daños materiales.

⚠️ PELIGRO GENERAL ADVERTENCIA:

EL INCUMPLIMIENTO DE LAS PRECAUCIONES E INSTRUCCIONES PROPORCIONADAS CON ESTE CALENTADOR PUEDE RESULTAR EN LA MUERTE, LESIONES CORPORALES GRAVES Y PÉRDIDAS DE PROPIEDAD O DAÑOS DE PELIGROS DE EXPLOSIÓN POR INCENDIO, QUE-MADURAS, ASFIXIACIÓN, ENVENENAMIENTO POR MONÓXIDO DE CARBONO Y / O DESCARGA ELÉCTRICA. ÚNICAMENTE LAS PERSONAS QUE PUEDEN ENTENDER Y SIGUIENDO LAS INSTRUCCIONES DEBE USAR O USAR ESTE CALENTADOR. SI USTED NECESITA INFORMACIÓN DE ASISTENCIA O CALENTADOR COMO MANUAL DE INSTRUCCIONES, ETIQUETA, ETC. PÓNGASE EN CONTACTO CON EL FABRICANTE.

⚠ PELIGRO DE INCENDIO, QUEMADURAS, INHALACION Y EXPLOSION. MANTENGA

COMBUSTIBLES SÓLIDOS, COMO MATERIALES DE CONSTRUCCIÓN, PAPEL O CARTÓN, A UNA DISTANCIA SEGURA DEL CALENTADOR, SEGÚN LO RECOMENDADO POR LAS INSTRUCCIONES NUNCA USE EL CALENTADOR EN ESPACIOS QUE PUEDEN CONTENER COMBUSTIBLES VOLÁTIL O AIRBORNE O PRODUCTOS COMO GASOLINA, SOLVENTES, PINTURA DILUYENTE, PARTÍCULAS DE POLVO O PRODUCTOS QUÍMICOS DESCONOCIDOS.

⚠ ADVERTENCIA: NO PARA USO DOMÉSTICO O RECREATIVO.

ADVERTENCIA: LOS COMBUSTIBLES USADOS EN EQUIPOS PARA LICUAR GAS PROPANO, ASÍ COMO LOS PRODUCTOS DE SU COMBUSTIÓN, PUEDEN EXPONERTE A SUSTANCIAS QUIMICAS, ENTRE ELLAS EL BENCENO, QUE EL ESTADO DE CALIFORNIA RECONOCE COMO CAUSA DE CANCER Y DE MALFORMACIONES CONGENITAS Y OTROS DAÑOS AL SISTEMA REPRODUCTOR. PARA MÁS INFORMACIÓN, www.P65Warnings.ca.gov

EL CALENTADOR ESTÁ DISEÑADO Y APROBADO PARA SU USO COMO CALENTADOR DE CONSTRUCCIÓN DE ACUERDO CON LA NORMA ANSI Z83.7-CSA 2.14. CONSULTE CON SU AUTORIDAD LOCAL DE SEGURIDAD CONTRA INCENDIOS SI TIENE PREGUNTAS SOBRE APLICACIONES. OTRAS NORMAS REGULAN EL USO DE GASES COMBUSTIBLES Y PRODUCTOS FABRICANTES DE CALOR EN APLICACIONES ESPECÍFICAS. SU AUTORIDAD LOCAL PUEDE CONSEGUIRLE SOBRE ESTOS.

ADVERTENCIA: PARA EVITAR LESIONES PERSONALES GRAVES, NO USE ESTE CALEFACTOR HASTA HABER LEÍDO Y COMPRENDIDO ESTE MANUAL DE INSTRUCCIONES DE SEGURIDAD, OPERACIÓN Y MANTENIMIENTO.

ADVERTENCIA: Emplear este calefactor de cualquier forma que no sea la descrita en este manual puede provocar incendios, descargas eléctricas, lesiones y/o daños materiales.
CUIDADO: Este calefactor se calienta al usarlo. Para evitar quemaduras, no toque las superficies calientes con la piel. Mantenga los materiales combustibles como muebles, almohadas, sábanas, papeles, ropa y cortinas a por lo menos 6 pies (1,8 m) del frente del calefactor y al menos a 2 pies (6 m) de los costados y de la parte de atrás.
ADVERTENCIA: No inserte ni permita que ningún objeto extraño se introduzca en la unidad a través de los conductos de entrada y salida de ventilación. No respetar estas advertencias puede causar descargas eléctricas, incendios, o dañar la unidad.
ADVERTENCIA: Para evitar incendios, mantenga desbloqueados los conductos de entrada y salida de ventilación.
ADVERTENCIA: La unidad está equipada con componentes eléctricos internos activos que chisporrotean cuando están funcionando. No la emplee en áreas donde pueda haber vapores de gasolina, pintura ni otros líquidos inflamables.
ADVERTENCIA: Debe ponerse mucho cuidado cuando el calefactor sea utilizado por niños o inválidos o cerca de estos, y siempre que se deje prendido y desatendido.

ADVERTENCIA: UNA DE LAS SUSTANCIAS QUE SE DESPRENDE EN LA COMBUSTIÓN AL USAR ESTE EQUIPO ES EL MONÓXIDO DE CARBONO, UN PRODUCTO QUÍMICO QUE DE ACUERDO CON EL ESTADO DE CALIFORNIA PRODUCE CÁNCER Y DEFECTOS DE NACIMIENTO (U OTROS DAÑOS REPRODUCTIVOS). Para obtener más información, visite www.P65Warnings.ca.gov

⚠ ADVERTENCIA: PELIGRO DE INCENDIO O EXPLOSIÓN

• No almacene ni utilice gasolina ni ningún otro vapor ni líquido inflamable cerca de este ni de ningún otro artefacto.

• QUÉ HACER SI DETECTA OLOR A GAS:

• Abrir las ventanas.

• NO intentar encender ningún artefacto.
• NO activar ningún interruptor eléctrico.
• NO usar ningún teléfono en el edificio. Llamar inmediatamente a la compañía local de gas desde un teléfono en el exterior. Siga las instrucciones de la compañía de gas.
• NO tocar ningún interruptor eléctrico; no usar ningún teléfono en el edificio.
• Si no se puede comunicar con la compañía de gas, llame a los bomberos.

Nos complace que haya seleccionado nuestro producto y aprovechamos la oportunidad para garantizarle que, de necesitarlas, hay instalaciones de servicios especializados a su disposición. Con la cooperación de agentes independientes, se encuentra disponible en todo el país una red de proveedores de servicios de reparación autorizados para atender sus necesidades de reparación. Si su producto necesitara mantenimiento, lea la sección del manual titulada "Mantenimiento". ¿A quién corresponde la garantía? La garantía se limita al consumidor que realizó la compra original del producto. ¿Qué cubre? Esta garantía limitada cubre todas las deficiencias materiales y de fabricación. ¿Qué no cubre? Esta garantía limitada no cubre daños derivados de accidentes, del uso indebido o abuso del equipo, falta de mantenimiento, incorporación de cualquier aditamento no suministrado con los productos o pérdida de partes. EN NINGÚN CASO DeWalt® SERÁ RESPONSABLE POR NINGÚN DAÑO ESPECIAL, INCIDENTAL O CONSECUENTE, NI POR NINGÚN DAÑO DERIVADO DEL USO INDEBIDO O MODIFICACIÓN DE ESTE PRODUCTO.

Especificaciones

MODELO: DXH70CFAV
ÍNDICE DE COMBUSTIÓN: 27,000-66,000 BTU/hr
PRESIÓN DEL SUMINISTRO AL REGULADOR: MÁX:	200 psi (1380 kPa)MIN: 20 psi
PRESIÓN DEL REGULADOR: 20 psi (137,9 kPa)
PRESIÓN DEL MÚLTIPLE: 20 psi (137,9 kPa)
ÍNDICE DE COMBUSTIBLE: 3,24 lb/h (1,47 kg/h)
TAMAÑO DEL PUERTO DEL ORIFICIO DE COM-BUSTIBLE:	0,94 mm
ÍNDICE DE VENTILACIÓN: 135 cfm
ENTRADA ELÉCTRICA: 20 VCC / 0,6 A
IGNICIÓN: Encendido automático / Válvula de gas manual
CONTROL PRIMARIO DE LA LLAMA: Válvula de gas operada por temocupla
CONTROL DE ALTA TEMPERATURA: 221 °F (105 °C)

ADVERTENCIA: CERTIFICADO PARA GAS PROPANO SOLAMENTE

⚠ ADVERTENCIA: CERTIFICADO PARA USAR CON BATERÍAS RECARGABLES DEWALT SOLAMENTE. CONSULTE EL CUADRO POR UNA LISTA DE BATERÍAS APROBADAS.

BATERÍAS PAROBADAS
20 V MÁX.*		FLEXVOLT®
Tamaño	Tiempo de funcionamiento**	Tamaño	Tiempo de funcionamiento**
1,3 Ah	2 horas	6,0 Ah	10 horas
1,5 Ah	2,5 horas	9,0 Ah	15 horas
2,0 Ah	3,2 horas	Todos los tiempos de operación son aproximados. Los tiempos reales pueden variar.El estado de carga, la temperatura de la batería y la edad de la batería afectarán el tiempo de funcionamiento real.* El voltaje máximo de la batería (medido sin carga) es 20 voltos. El voltaje nominal es 18.** Cálculo asumiendo una temperatura ambiente de 73 °F (23 °C) para la batería
3,0 Ah	5 horas
4,0 Ah	6,5 horas
5,0 Ah	8,3 horas
6,0 Ah	10 horas

ÍNDICE

ADVERTENCIAS 19
ESPECIFICACIONES DEL CALEFACTOR	21
PRECAUCIONES DE UTILIZACIÓN	22
PRECAUCIONES DE SEGURIDAD	22
PREPARATIVOS PARA LA OPERACIÓN	24
REPARACIÓN	25
TAMAÑO DEL TANQUE DE PROPANO	25
ESQUEMA DE CABLEADO	26
PRECAUCIONES DE CARGA	27
PRECAUCIONES DE LA BATERÍA	28
FUNCIONAMIENTO DEL CARGADOR	29
GARANTÍA DE LA BATERÍA/CARGADOR	31
PLANO DE DESPIECE	32
LISTA DE PARTES	33

DISTANCIA MÍNIMA: a material inflamable normal

Distancia

Desde el piso....0 pies (0 m)

Desde la salida....6 pies (1,8 m)

Desde los costados.... 4 pies (.87m)

Desde arriba.... 6 pies (1,8 m)

Colóquelo a 10 pies (2,4 m) de lonas o cubiertas de protección plásticas o cubiertas similares y asegúrelas para evitar que ondeen o se muevan por la acción del viento.

PRECAUCIONES DE UTILIZACIÓN

ADVERTENCIA

Este calentador es un calentador de propano de caldeo directo a aire forzado. Está diseñado principalmente para el calentamiento de edificios en construcción, remodelación o reparación.

El propano es más pesado que el aire. Cuando el propano escapa de una co-nexión o acople, desciende hacia el piso y se acumula allí con el aire circundante, formando una mezcla potencialmente explosiva. Lea el documento adjunto "Propano y disipación del olor" para obtener más información sobre la detección de fugas de propano. Realice una comprobación de fugas utilizando una solución de agua jabonosa siempre que establezca una nueva conexión o realice una reconexión.

De caldeo directo quiere decir que todos los productos de la combustión ingresan al espacio calentado. Aunque este calefactor funciona casi a un 100% de eficiencia de combustión, produce pequeñas cantidades de monóxido de carbono. El monóxido de carbono (CO) es tóxico. El CO puede acumularse en el lugar que se calienta y si no se establecen las condiciones de ventilación adecuadas puede resultar mortal. Los síntomas de ventilación inadecuada son:

• Dolor de cabeza • Mareos • Ardor en los ojos y en la nariz • Náuseas
• Boca reseca o dolor de garganta

Asegúrese de seguir las recomendaciones sobre las condiciones de ventilación que se incluyen en estas instrucciones de uso.

Aire forzado significa que un soplador o ventilador impulsa el aire a través del calefactor. La combustión depende de este flujo de aire para realizarse correctamente, por lo tanto, el calefactor no debe modificarse, alterarse o utilizarse si se le han sustraído o le faltan partes. Asimismo, no se deben alterar ni modificar los sistemas de seguridad para utilizar el calefactor. Cuando deba utilizarse el calefactor en presencia de otras personas, el usuario será responsable de poner a los presentes al corriente de las precauciones e instrucciones de seguridad, y de los posibles peligros.

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA

1. Revise cuidadosamente si el calefactor presenta daños. NO opere un calefactor dañado.
2. NO modifique el calefactor ni opere un calefactor cuya configuración original haya sido modificada.

3. Utilice únicamente gas propano.

4. Utilice únicamente suministro de propano con RECUPERACIÓN DE VA- POR. Si tiene alguna pregunta sobre la recuperación de vapor, consulte a su proveedor de propano.

5. Monte los tanques de propano verticalmente (válvula hacia arriba). Asegúrelos para que no caigan ni sean arrojados al piso y protéjalos de daños.
6. Ubique los recipientes de propano a por lo menos 2,13 m (7 pies) del calentador para uso en los EE.UU., a una distancia mínima de 3 m (10 pies) del calentador para el uso en Canadá. No dirija el escape hacia contenedores que estén dentro de 6 m (20 pies).
7. IMPORTANTE: Use únicamente la manguera y el regulador que vienen con el calefactor. Haga coincidir la franja de color de la etiqueta colgante que se encuentra en el acople de la manguera con el color de la etiqueta situada cerca del acople de entrada del propano en el calentador. Inspeccione siempre el conjunto de la manguera antes de utilizar el calefactor. Si el conjunto de la manguera estuviera excesivamente estropeado o desgastado, o si presentara cortaduras, reemplácelo por uno de los que se especifica en la lista de partes antes de utilizar el calentador.
8. Sólo para uso en interiores. El área debe estar bien ventilada. Garantice aperturas de 0,046 m² (1/2 pie³) cerca del suelo y de 0,046 m² (1/2 pie²) cerca del techo como mínimo (vea también "Precauciones de utilización").
9. Si detectara olor a gas en algún momento, INTERRUMPA INMEDIA-TAMENTE la utilización del equipo hasta que haya sido detectada y corregida la fuente de gas.
10. Instale el calefactor de forma tal que no esté directamente expuesto al agua, rocío, lluvia ni/o goteo de agua.
11. Mantenga distancias mínimas de materiales combustibles nomales (como el papel) cual se indica a continuación: piso-0 m (0 pies); salida-1,83 m (6 pies); laterales-0,61 m (4 pies); arriba-1,83 m (6 pies). Colóquelo a 10 m (3 pies) de lonas o cubiertas de protección plásticas o cubiertas similares y asegúrelas para evitar que ondeen o se muevan por la acción del viento.
12. Dadas las elevadas temperaturas de la superficie y del escape, tanto los adultos como los niños deben mantener la distancia adecuada para evitar quemaduras o la ignición de su ropa.
13. Úselo únicamente sobre una superficie nivelada y estable.
14. No utilizar en redes de conductos. No restrinja las entradas ni las salidas.
15. No mover, manipular ni ajustar mientras esté caliente o encendido.
16. Úselo únicamente de acuerdo con los códigos locales o, en la ausencia de códigos locales, de acuerdo con las normas ANSI/NFPA 58 y CSA B149.1 para almacenamiento y manipulación de gases licuados de petróleo del Norma de instalación de propano y gas natural.

ADVERTENCIA DE DISIPACIÓN DEL OLOR ⚠️ PELIGRO

Peligro de asfixia

- No utilice este calefactor para calentar locales habitados por personas.

- No lo utilice en áreas sin ventilación.

- No obstruya el flujo de aire necesario para la combustión y la ventilación.

- Deberá suministrar la ventilación adecuada para garantizar que el calefactor disponga del aire que necesita para la combustión.

- Consulte la sección de especificaciones del manual del calefactor, la placa del calefactor, o póngase en contacto con el fabricante para conocer los requerimientos de ventilación del calefactor.

- Si la ventilación no es la adecuada, la combustión no se llevará a cabo correctamente.

- Una combustión inadecuada puede producir envenenamiento con monóxido de carbono con graves daños para la salud, o causar la muerte. Los síntomas de envenenamiento con monóxido de carbono incluyen dolores de cabeza, mareos y dificultad al respirar.

OLOR A GAS COMBUSTIBLE

Los gases LP y el gas natural contienen sustancias aromáticas artificiales añadidas específicamente para facilitar la detección de fugas de gas. Si se produjera una fuga de gas, usted debe poder oler el gas combustible. Dado que el propano (LP) es más pesado que el aire, debe tratar de detectar el olor lo más cerca del piso posible. ¡CUALQUIER OLOR A GAS SERÁ LA SEÑAL PARA TOMAR MÉDIDAS INMEDIATAMENTE!

- No haga nada que pudiera inflamar el gas combustible. No active ningún interruptor eléctrico. No remueva la batería del artefacto. No desconecte ninguna toma de corriente ni cables de extensión. No encienda fósforos ni ninguna otra fuente de llamas. No utilice su teléfono.

- Saque a todas las personas del edificio y aléjelos del área inmediatamente.

- Cierre todas las válvulas de suministro de combustible de los cilindros o del tanque del gas propano (LP), o la válvula principal de suministro de combustible que se encuentra en el metro contador si emplea gas natural.

- El gas propano (LP) es más pesado que el aire y puede asentarse en áreas bajas. Cuando sospeche que puede haber una fuga de propano, mantén-gase alejado de las áreas bajas.

- Utilice el teléfono de su vecino y llame a su proveedor de gas y a su departamento de bomberos. No vuelva a entrar al edificio ni se acerque al área.

- Manténgase alejado del edificio y del área hasta que los bomberos y su proveedor de gas hayan declarado que no hay peligro.

- POR ULTIMO, permita que la persona del servicio de gas y los bomberos revisen si hay fugas de gas. Haga que ventilen el edificio y el área antes de su regreso. Un agente de servicios calificado debe reparar cualquier fuga, revisar si hay otras fugas, y volver a encender el artefacto por usted.

DISIPACIÓN DEL OLOR - NO SE DETECTA NINGÚN OLOR

• Algunas personas tienen problemas de olfato. Algunos no pueden detectar el olor del químico artificial añadido al propano (LP) o al gas natural. Usted debe determinar si es capaz de reconocer la sustancia aromática que contienen estos gases combustibles.
• Aprenda a reconocer el olor del gas propano (LP) y del gas natural. Los distribuidores locales de propano (LP) le darán con gusto un panfleto con muestras de olores. Utilícelo para familiarizarse con el olor del gas combustible.
• El hábito de fumar puede disminuir su sentido del olfato. Exponerse a un olor durante un período de tiempo puede afectar su sensibilidad a ese olor específico. Los olores presentes en instalaciones donde se crían animales pueden enmascarar el olor del gas combustible.
• La sustancia aromática presente en el gas propano (LP) y en el gas natural es incolora y la intensidad de su olor puede desvanecerse en algunas circunstancias.
• Si hay una fuga subterránea, el recorrido del gas a través del suelo filtrará esta sustancia aromática.
• El aroma del gas propano (LP) puede variar en intensidad a diferentes niveles. Dado que el gas propano (LP) es más pesado que el aire, el olor puede ser más intenso en los niveles más bajos.
• Manténgase siempre alerta al más mínimo olor a gas. Si continúa percibiendo el olor a gas, no importa cuán poco sea, proceda como si fuera una fuga seria. Tome medidas inmediatamente como se explicó anteriormente.

ATENCIÓN - PUNTOS CRÍTICOS PARA RECORDAR

• El gas propano (LP) tiene un olor característico. Aprenda a reconocer estos olores. (Vea las secciones Olor a gas combustible y Disipación del olor).
• Aunque usted no esté capacitado para dar mantenimiento y reparar el calentador, SIEMPRE esté al tanto de los olores del gas propano (LP) y del gas natural.
• Si no ha recibido capacitación para reparar y dar mantenimiento a equipos que emplean gas propano (LP), no intente encender el calentador, ni darle mantenimiento o repararlo, ni haga ningún ajuste al calentador en el sistema de combustible de gas propano.
• Una prueba olfativa periódica en las proximidades del calentador o en las conexiones del calentador, por ejemplo, en la manguera, los acoples, etc., es una buena medida de seguridad en todo momento. Si huele la más mínima cantidad de gas, PÓNGASE EN CONTACTO CON SU PROVEEDOR DE GAS INMEDIATAMENTE. ¡NO ESPERE!

PREPARATIVOS PARA LA OPERACIÓN

1. Revise el calefactor para determinar si sufrió daños durante el envío. Si encontrara alguno, notifiquelo inmediatamente a la fábrica.
2. Cargue (consulte la sección de procedimiento de carga de la batería) e instale la batería en el orificio debajo de la abertura principal. La batería simplemente se desliza dentro del orificio.
3. Siga todas las "Precauciones".
4. Conecte el acople POL de la manguera y el conjunto del regulador al tanque de propano rotando la tuerca POL en sentido contra horario dentro de la válvula de salida del tanque de propano y ajustela con una llave.
5. Conecte la manguera al calentador rotando el acople de la manguera en sentido horario.
6. Apriete fuertemente todas las conexiones de gas.
7. Abra lentamente la válvula de gas del tanque y compruebe todas las conexiones de gas con una solución de agua jabonosa. Nota: si no la abre lentamente, la válvula de seguridad por exceso de flujo del tanque de gas puede interrumpir el flujo del gas. NO UTILICE UNA LLAMA.
8. Cierre la válvula de gas del tanque de propano.

ENCENDIDO:

1. El calefactor DXH70CFAV está equipado con un interruptor para el ventilador soplador, situado en el panel de control del calefactor. Presione el interruptor on/off para encender el ventilador soplador. Una vez encendido el ventilador, la luz del LED verde en el panel de control se encenderá y se mantendrá fija para indicar que el ventilador está funcionando. El ventilador soplador debe encenderse antes de presionar la válvula de gas/ignición para encender el calefactor. AVISO: La válvula de combustible (botón negro) tiene una trabal de seguridad que no permite presionarla hasta 3 segundos después de que se haya encendido el ventilador.

2. Abra lentamente la llave de paso del gas en el tanque. Nota: Si no la abre lentamente, la válvula de seguridad del tanque de gas interrumpirá el flujo del gas. Si sucede esto, cierre la llave de paso y vuélvala a abrir lentamente. Espere 15 segundos antes de proseguir al Paso 3.

3. Una vez encendido el ventilador soplador, presione LENTAMENTE el botón negro de la válvula de gas/ignición situado en el panel de control para encender la llama del calentador. Si el calefactor no se enciende, suelte el botón naranja y repita este paso. Mantenga la válvula presionada de 30 a 60 segundos después de haber encendido el quemador, luego libérela y el calentador continuará funcionando. Si el quemador se apaga, espere 20 segundos y repita estos pasos.

AVISO: Este calefactor está equipado con una trab de seguridad a solenoide que impide presionar la válvula de gas hasta que se haya encendido el calefactor y el ventilador esté funcionando. Este sistema permite intentar el encendido durante 15 segundos. Luego de 15 segundos, el calefactor debe reiniciarse para poder intentar nuevamente. Para reiniciarlo, presione el botón de encendido.

DETÉNGASE

1. Presione el interruptor de encendido/apagado para apagar el calefactor.
2. Apague el suministro de gas del cilindro cuando el calentador no esté en uso.

TRABA DE BATERÍA BAJA

Este calefactor está equipado con una traba de batería baja que impide utilizarlo cuando el voltaje de la batería es demasiado bajo.

SISTEMA DE CONTROL DE VENTILADOR FUNCIONANDO

Esta unidad está equipada con un sistema de monitoreo del ventilador. Este sistema verifica que el ventilador/soplador esté funcionando correctamente. Si el LED indicador parpadea con un código de error de 2 destellos, significa que el ventilador no está funcionando correctamente y necesita reparación o ajuste. Esto puede ocurrir cuando

• Se tapa o se contamina la entrada de aire del ventilador (polvo de yeso, etc.)
• Se traba el rotor del ventilador (algo impide que gire)
• Se detecta que las RPM son muy bajas
• Falla un componente del ventilador
• Hay viento o corriente de aire muy fuerte

1. Debe inspeccionar el calefactor antes de cada uso y hacerlo revisar por una persona calificada una vez por año.

2. Antes de cada uso, revise siempre el asiento de la junta tórica que se encuentra en el borde redondeado del conector POL. Si la junta tórica presenta cortes, raspaduras o cualquier otro daño, reemplácelo por la parte número F273786.

3. Cierre la salida de gas en el tanque(s) de suministro de gas LP cuando no esté utilizando el calentador.
4. Cuando deba guardar el calentador en un lugar cerrado, deberá desconectar la conexión entre el tanque(s) de suministro de gas LP y el calentador, y deberá retirar el tanque(s) del calentador y guardarlo en un lugar al aire libre, como se especifica en el Capítulo 5 de los estándares ANSI/NFPA 58 y CSA B149.1 para almacenamiento y manipulación de gases de petróleo líquido del Código de instalación de propano y gas natural.

REPARACIÓN

Se puede producir una situación de riesgo si se utiliza un calefactor cuya configuración original haya sido modificada o si no está funcionando correctamente. Cuando el calefactor funciona correctamente:

• La llama arde al interior del calefactor.
• La llama es fundamentalmente azul y puede tener algunas terminaciones amarillas.
• No se percibe un olor desagradable fuerte, no arden los ojos y no hay ningún otro tipo de incomodidad física.
• No hay humo ni hollín dentro ni fuera del calefactor.
• El calefactor no se apaga inesperadamente o inexplicablemente.

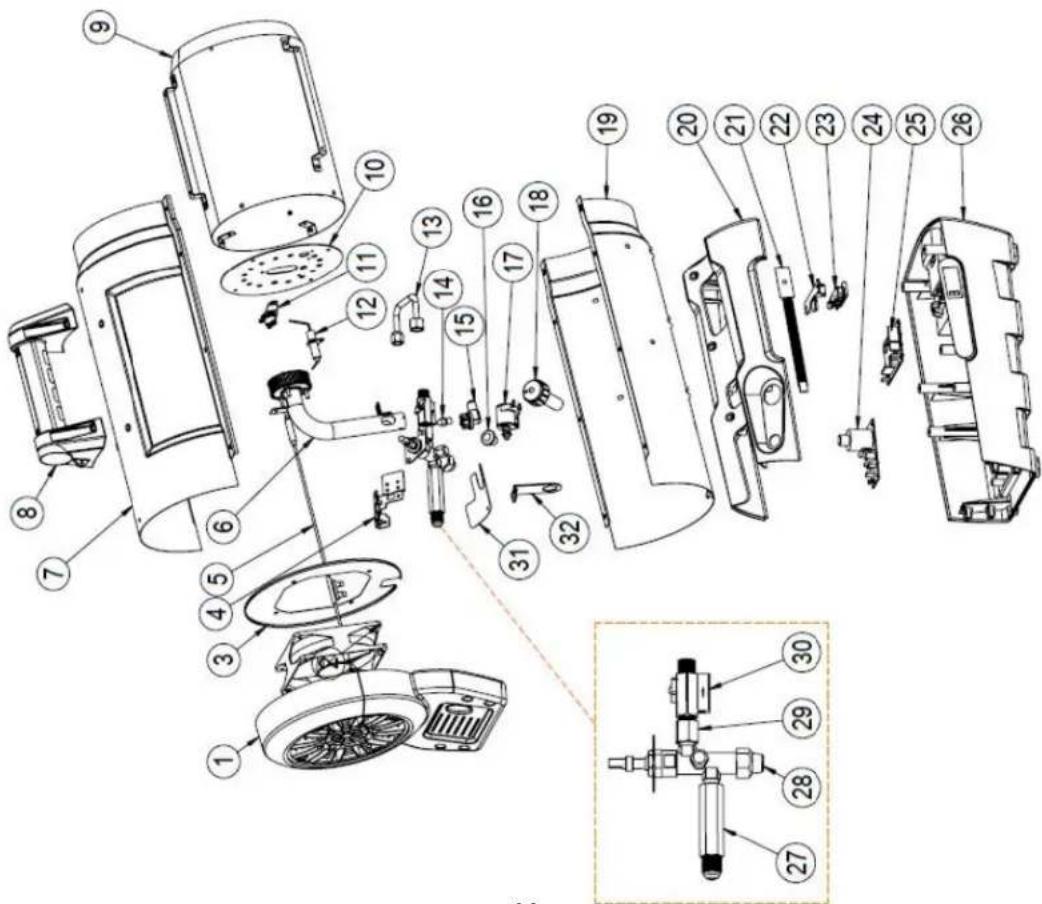

Las listas de partes y el diagrama extendido muestran la configuración original del calefactor. No utilice un calefactor que sea diferente del que se muestra. En este sentido, utilice únicamente la manguera, el regulador y el acople de conexión (denominado acople POL) suministrados con el calefactor. IM-

PORTANTE: Haga coincidir la franja de color de la etiqueta colgante que se encuentra en el acople de la manguera con el color de la etiqueta situada cerca del acople de entrada del propano en el calentador. No utilice partes alternativas. Si tiene cualquier duda acerca del regulador, hágalo revisar o reemplácelo por el indicado en la lista de partes de este manual.

Si un calefactor no funciona correctamente debe ser reparado, pero solo por un técnico de mantenimiento capacitado y experimentado.

Para los productos en garantía la reparación se realizará sin costos de piezas ni mano de obra. Por favor incluya una breve declaración indicando la fecha y lugar de compra, la naturaleza del problema y el comprobante de compra. La reparación de los productos que se encuentren fuera del periodo de garantía incluirá costos de piezas, mano de obra y envío.

Cuando necesite servicio o reparaciones, le recomendamos llevar su calefactor a un centro de servicio autorizado.

Cuando haga el mantenimiento o reemplace las baterías, por favor:

• No repare su calefactor con la batería conectada.
• No haga funcionar un calefactor dañado.
• Utilice únicamente baterías originales de DEWalt.
• No arroje las baterías al fuego al desecharlas. Los elementos podrían explotar. Vea la "Información de reciclaje de la batería" que aparece a continuación.
• No abra ni mutile las baterías. El electrolito que se libera es corrosivo y podría dañar sus ojos o su piel. Puede resultar tóxico si se ingiere.
• Tenga cuidado al manipular las baterías para evitar cortocircuitos ocasionados por materiales conductores tales como anillos, pulseras y/o llaves. La batería o el conductor pueden recalentarse y causar quemaduras.

TAMAÑO Y CAPACIDAD DE LOS TANQUES DE PROPANO

La siguiente tabla muestra los tiempos aproximados de funcionamiento de varios tamaños de tanques adecuados para usar con este calefactor. Todos los calen-

tadores deben: Tener tanques llenos, buena circulación de aire y estar libres de escarcha en los tanques. Los tiempos de funcionamiento reales variarán dependiendo de la temperatura y de las variaciones de los tanques. El tiempo de funcionamiento que obtenga puede ser mayor o menor. Los tiempos de funcionamiento a continuación son para estimar el consumo y las capacidades de tiempo de funcionamiento para los tanques de PL de alimentación. Los tiempos de funcionamiento del calefactor dependerán del tipo de batería DEWalt que se utilice. Por mayor información, llame a servicio al cliente al número indicado en este manual.

Tiempo de funcionamiento (Alto y Bajo)
BTU/H 20 lb (9 kg)	40 lb (18 kg)	100 lb (45 kg)
68.000 6,17 horas	12,34 horas	30,84 horas
27.000 14,39 horas	28,79 horas	71,97 horas

BTU POR HORA NECESARIOS
Pies cúbicos del lugar a calentar	Incremento necesario de temperatura
	20 30 40	50
5.000 14.000	20.000 27.99	9 34.000
7.000 19.000	28.000 38.000	0 47.000
10.000 27.000	40.000 54.000	0 67.000
15.000 40.000	60.000 80.000	0 100.000

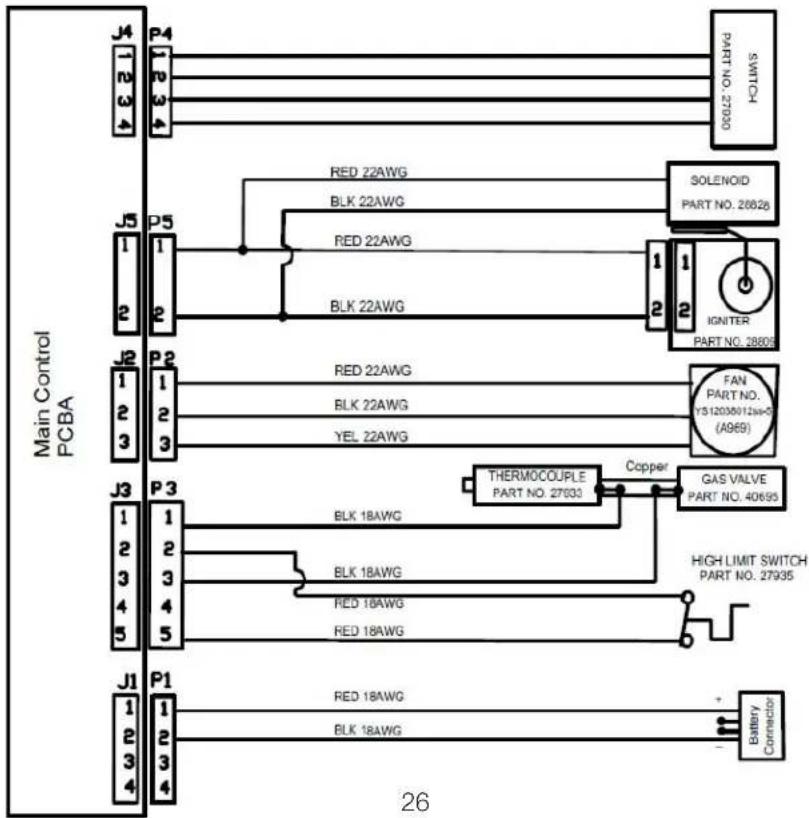

Diagrama de cableado DXH70CFAV

Si se va a reemplazar cualquier de los cables originales suministrados con la unidad, deberá reemplazarse con un cable de 18AWG / 600V / 105C o su equivalente.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA TODOS LOS CARGADORES DE BATERÍAS

CONSERVE ESTAS INSTRUCCIONES: Este manual contiene instrucciones importantes de seguridad y de operación para cargadores de baterías.

• Antes de usar el cargador, lea todas las instrucciones y marcas de seguridad del cargador, la batería y el producto en el que usará la batería.
  ADVERTENCIA: Peligro de descarga eléctrica: No permita que entre ningún líquido en el cargador. Podría ocasionarle una descarga eléctrica.
  ADVERTENCIA: Peligro de quemaduras. Para reducir el riesgo de lesiones, cargue únicamente baterías recargables DEWALT.
  CUIDADO: Otros tipos de baterías pueden recalentarse y explotar, causando daños personales y materiales.

AVISO: Bajo ciertas condiciones, con el cargador enchufado en la fuente de alimentación, puede entrar en cortocircuito por materiales extraños. Los materiales extraños que son buenos conductores, tales como, pero sin limitarse a, limaduras de hierro, trocitos de metal, lana de acero, papel de aluminio o cualquier acumulación de partículas metálicas, deben mantenerse alejados de las cavidades del cargador. Desenchufe siempre el cargador de la fuente de alimentación cuando no haya una batería en su cavidad. Desenchufe el cargador antes de intentar limpiarlo.

ADVERTENCIA:

• NO intente cargar la batería con cualquier otro cargador que no sea el indicado en este manual. El cargador y la batería están específicamente diseñados para funcionar juntos.
• Estos cargadores no están diseñados para otra cosa que no sea cargar baterías recargables DeWALT. Cualquier otro uso podría causar riesgos de incendío, descarga eléctrica o electrocución.
• No exponga el cargador a la lluvia o a la nieve.
• Para desconectar el cargador, tire del enchufe, no del cable. Esto reducirá el riesgo de daños al enchufe y al cable.
• Verifique que el cable esté colocado de modo que nadie lo pise o se tropiece, ni que esté sometido a daños o a esfuerzos.
• No utilice un cable de extensión a menos que sea absolutamente necesario. Usar un cable de extensión inadecuado podría causar riesgos de incendio, descarga eléctrica o electrocución.
• Cuando use el cargador en el exterior, hágalo siempre en un lugar

seco y use un cable de extensión apto para el exterior. Usar un cable apto para exteriores reduce el riesgo de descarga eléctrica.

- El cable de extensión debe tener el tamaño adecuado (AWG o Calibre Americano de Cables) por seguridad. Cuanto menor sea el número de calibre del cable, mayor será la capacidad del cable, por ejemplo, un cable número 16 tiene mayor capacidad que uno 18. Un cable de extensión demasiado fino causará una caída de tensión en la línea produciendo pérdida de potencia y recalentamiento. Cuando use más de una extensión para lograr el largo total, asegúrese de que cada una de las extensiones sea por lo menos del tamaño mínimo necesario. La siguiente tabla muestra el tamaño correcto que debe usar dependiendo de la longitud y el consumo de corriente. Si tiene alguna duda, use el siguiente cable más grueso. Cuanto menor sea el número del cable, más grueso es el cable.

Grosor mínimo para cables de extensión
Amperaje		Vol. Largo total del cable en pies (metros)
		120 V	25 (7,6) 50	15,2) 100 (3)	0,5) 150 (45,7)
		240 V	50 (15,2) 10	0 (30,5) 200	(61) 300 (91,4)
Más de	No más de	AWG
0 6 18 16	16	14
6 10		18 16	14	12
10	12		16 16 14	12
12	16		14 12 No recomendado

• No coloque ningún objeto sobre el cargador ni coloque el cargador sobre una superficie blanda que pudiera bloquear las ranuras de ventilación, causando un calentamiento interno excesivo. Coloque el cargador en un lugar alejado de cualquier fuente de calor. El cargador se ventila mediante ranuras en la parte inferior y superior de su cubierta.

• No utilice el cargador con un cable o enchufe dañado.

• No utilice el cargador si ha recibido un golpe muy fuerte, se ha caído o dañado de cualquier otra forma. Llévelo a un centro de servicio autorizado.

• No desarme el cargador. Llévelo a un centro de reparaciones autorizado cuando necesite reparaciones. Volver a armarlo incorrectamente puede causar riesgo de incendio, electrocución o descarga eléctrica.
• Desconecte el cargador del tomacorriente antes de intentar limpiarlo. Esto reducirá el riesgo de descarga eléctrica. Remover la batería no reducirá el riesgo.
  • NUNCA intente conectar 2 cargadores juntos.
• El cargador está diseñado para funcionar en un tomacorriente estándar hogareño de 120 V. No intente usarlo en ningún otro voltaje. Esto no se aplica al cargador para vehículos.

Notas reglamentarias

- Este aparato digital de Clase B cumple con la norma canadiense ICAS-003.

- Este dispositivo cumple con la Parte 15 de las Regulaciones de la FCC y con las normas canadienses para RSS sin licencia. Su operación está sujeta a las dos condiciones siguientes:

1) Este dispositivo no debe causar interferencias nocivas y 2) Este dispositivo debe aceptar cualquier interferencia que pueda recibir, incluyendo aquella que impida su funcionamiento.

- Los cambios o modificaciones no aprobadas expresamente por la parte responsable del cumplimiento pueden hacer que el usuario pierda el derecho de utilizar el equipo. NOTA: Este equipo ha sido probado y cumple con los límites de la Clase B de dispositivos digitales, de acuerdo con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencia perjudicial en una instalación residencial. Este equipo genera, usa, y puede irradiar energía de radiofrecuencia y, si no se lo instala y utiliza de acuerdo con las instrucciones, puede causar interferencia perjudicial a las comunicaciones de radio. Sin embargo, no existe garantía de que no se produzca interferencia en una instalación en particular. Si este equipo llegara a causar interferencia perjudicial para la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el equipo, se recomienda que el usuario trate de corregir la interferencia tomando una o más de las siguientes medidas:

- Reorientar o cambiar de lugar la antena receptora.

• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo en un tomacorriente de un circuito distinto que el que use el receptor.
• Pedirle ayuda al distribuidor o a un técnico en radio / televisión.

Introducción

El cargador de baterías DCB107, DCB115 (Fig. 1) está diseñado para cargar baterías DeWALT de iones de litio de 12-20 V máx.* Este cargador no requiere ningún ajuste, y está diseñado para ser muy fácil de usar. Simplemente coloque su batería dentro del receptáculo de un cargador enchufado y la cargará automáticamente. Consulte el cuadro al final de este manual por compatibilidad entre cargadores y baterías.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA TODAS LAS BATERÍAS

Al comprar baterías de reemplazo, asegúrese de incluir el número de catálogo y el voltaje. Consulte el cuadro al final de este manual por compatibilidad entre cargadores y baterías.

La batería no viene completamente cargada cuando la recibe. Antes de usar la batería y el cargador, lea las siguientes instrucciones de seguridad y luego siga el procedimiento de carga indicado.

LEA TODAS LAS INSTRUCCIONES ⚠️ ADVERTENCIA:

• No cargue ni use la batería en atmósferas explosivas, tales como en presencia de líquidos inflamables, gases o polvo. El insertar o remover una batería del cargador podría encender polvo o vapores.
• NUNCA fuerce la batería dentro del cargador. NO modifique la batería de ninguna manera para que entre en un cargador no compatible, ya que podría romperse y causar lesiones serías. Consulte el cuadro al final de este manual por compatibilidad entre cargadores y baterías.
• Cargue las baterías únicamente en los cargadores DeWALT correspondientes.
• NO lo salpique ni sumerja en agua o ningún otro líquido
• No guarde ni use la herramienta y la batería en lugares en los que la temperatura podría alcanzar o exceder los 104 °F (40 °C) (como galpones o construcciones metálicas exteriores en el verano). Para que duren más tiempo, guarde las baterías en un lugar fresco y

- seco. NOTA: No guarde la batería dentro de una herramienta con el gatillo trabado en encendido. Nunca trabe el gatillo en posición de encendido con cinta adhesiva.

ADVERTENCIA: Peligro de incendio. Nunca intente abrir la batería por ningún motivo. Si la cubierta de la batería está rajada o dañada, no la inserte en el cargador. No aplaste, deje caer o dañe la batería. No use una batería o un cargador que haya recibido un golpe fuerte, se haya caído, aplastado o dañado de cualquier otra forma (como perforado con un clavo, golpeado con un martillo, pisado). Las baterías dañadas deben retornarse al centro de servicio para reciclarlas.

ADVERTENCIA: Peligro de incendio. No guarde ni transporte la batería de modo que objetos metálicos puedan entrar en contacto con los terminales de la batería. Por ejemplo, no coloque la batería en delantales, bolsillos, cajas de herramientas, cajas de productos, cajones, etc. junto con clavos sueltos, tornillos, llaves, etc. Transportar baterías podría causar un incendio si sus terminales accidentalmente entran en contacto con materiales conductores como llaves, monedas, herramientas de mano o algo similar. Los reglamentos acerca de materiales peligrosos (HMR) del Departamento de transporte de los EE.UU. prohíbe transportar baterías en transportes comerciales o aeroplanos (en valijas o en equipaje de mano) A MENOS que estén correctamente protegidas contra cortocircuitos. Cuando transporte baterías individuales, asegúrese de que los terminales estén protegidos y bien aislados de materiales que podrían entrar en contacto con ellos y causar un cortocircuito.

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA BATERÍAS DE IONES DE LITIO (Li-Ion)

• Nunca incinere la batería, incluso cuando esté completamente dañada o agotada. La batería puede explotar en el fuego. Las baterías de iones de litio desprenden vapores y materiales tóxicos al quemarse.
• Si el contenido de la batería entra en contacto con la piel, lave el área inmediatamente con agua y jabón suave. Si el líquido de la batería entra en los ojos, enjuague el ojo abierto con agua durante 15 minutos o hasta que desaparezca la irritación. Si necesita atención médica, el electrolito de la batería está compuesto de una mezcla de carbonatos orgánicos líquidos y sales de litio.
• El contenido de una batería abierta puede causar irritación respiratoria. Suministre aire fresco. Si persisten los síntomas, consulte con un médico.

ADVERTENCIA: Peligro de quemaduras. El líquido de la batería puede ser inflamable al exponerlo a chispas o fuego.

El sello RBRC®

El sello RBRC® (Corporación de Reciclaje de Baterías Recargables) que aparece en las baterías de níquel-cadmio, de hidruro metálico de níquel o de iones de litio, indica que los costos para reciclar esas baterías al final de su vida útil han sido pagados por DeWALT. En algunas áreas es ilegal depositar baterías de níquel-cadmio, de hidruro metálico de níquel o de iones de litio gastadas en la basura o en el sistema municipal de recogida de desechos sólidos, y el programa Call 2 Recycle® proporciona una alternativa responsable desde el punto de vista medioambiental.

Call 2 Recycle Inc., en cooperación con DeWALT y otros usuarios de baterías, estableció el programa en los EE.UU. y Canadá para facilitar la recolección de baterías de níquel-cadmio, de hidruro metálico de níquel o de iones de litio gastadas. Ayude a proteger nuestro medioambiente y a conservar los recursos naturales retornando las baterías de níquel-cadmio, de hidruro metálico de níquel o de iones de litio gastadas a un centro de servicio DeWALT autorizado o a su tienda local para su reciclado. También puede contactar a su centro local de reciclaje para solicitar información acerca de dónde puede depositar la batería gastada. RBRC® es una marca registrada de Call 2 Recycle, Inc.

Cargador

Asegúrese de leer todas las instrucciones de seguridad antes de usar su cargador. Consulte el cuadro al final de este manual por compatibilidad entre cargadores y baterías.

Para cargar una batería (Fig. 1)

1. Enchufe el cargador en un tomacorriente apropiado (Fig. 1) antes de insertar la batería.
2. Inserte la batería en el cargador, verificando que haya quedado completamente insertada. La luz roja (de carga) parpadeará constantemente indicando que ha comenzado el proceso de carga.

1. Cuando la carga haya terminado, la luz roja permanecerá constantemente encendida. La batería estará completamente cargada y se puede utilizar o dejar en el cargador.

NOTA: Para asegurar el máximo rendimiento y vida útil de las baterías de iones de litio, cárguelas completamente antes de usarlas por primera vez.

INDICADORES DE CARGA

CARGANDO	— — — —
COMPLETAMENTE CARGADA	—
DEMORA POR TEMPERATURA	— — — —

Funcionamiento del cargador

Consulte los indicadores de carga a continuación por el estado de carga de la batería.

* La luz roja seguirá parpadeando, pero se encenderá la luz amarilla durante esta operación. Una vez que la batería haya alcanzado la temperatura apropiada, se apagará la luz amarilla y el cargador reanudará el proceso de carga.

El cargador no cargará una batería dañada. El cargador indicará que la batería está dañada, negándose a cargarla.

NOTA: Esto también podría indicar un problema con el cargador.

Si el cargador parece ser el problema, lleve el cargador y la batería a un centro de servicio autorizado para que los prueben.

DEMORA POR TEMPERATURA

Cuando el cargador detecta que la batería está demasiado caliente o fría, inicia automáticamente una demora por temperatura, suspendiendo la carga hasta que la batería alcance una temperatura adecuada. Luego el cargador pasa automáticamente al modo de carga. Esta función asegura la máxima vida útil de la batería.

Una batería fría se cargará más lentamente que una tibia. La batería se cargará a ese ritmo lento durante todo el ciclo de carga y no volverá al ritmo máximo de carga, incluso luego de calentarse.

SOLO PARA BATERÍAS DE IONES DE LITIO

Las herramientas de iones de litio están diseñadas con un sistema de protección electrónico que protege la batería contra sobrecarga, sobrecalentamiento o descarga profunda.

La herramienta se apagará automáticamente si se dispara este sistema de protección electrónico. Si pasa eso, coloque la batería de iones de litio en el cargador hasta que se haya cargado por completo.

Notas importantes de carga

1. Se obtiene la mayor vida útil y el mejor rendimiento si se carga la batería cuando la temperatura del aire está entre 65 °F y 75 °F (18 - 24 °C). NO cargue la batería a temperaturas por debajo de los +40 °F (+4,5 °C) o por encima de los +104 °F (+40 °C). Esto es importante y evitará serios daños a la batería.
2. El cargador y la batería pueden calentarse mientras se carga. Esto es normal y no representa un problema. Para facilitar el enfriamiento de la batería luego de usarla, evite colocar el cargador o la batería en un ambiente caliente como un galpón metálico o un remolque sin aislación.

3. Si la batería no se carga correctamente:

4. Verifique que el tomacoriente funcione correctamente enchufando una lámpara u otro artefacto.

5. Verifique si el tomacorriente está conectado a una llave de luz que apague el tomacorriente cuando se apagan las luces.
6. Mueva el cargador y la batería a otro lugar en el que la temperatura sea de aproximadamente 65 - 75 °F (18 - 24 °C).

7. Si el problema persiste, lleve la herramienta, la batería y el cargador a su centro local de reparaciones.

8. Hay que recargar la batería cuando no pueda suministrar la potencia suficiente que proporcionaba anteriormente. NO LA SIGA USANDO bajo esas condiciones. Siga el procedimiento de carga. También puede cargar una batería parcialmente usada cuando quiera, sin que eso dañe la batería.

9. Los materiales extraños que son buenos conductores, tales como, pero sin limitarse a, limaduras de hierro, trocitos de metal, lana de acero, papel de aluminio o cualquier acumulación de partículas metálicas, deben mantenerse alejados de las cavidades del cargador. Desenchufe siempre el cargador de la fuente de alimentación cuando no haya una batería en su cavidad. Desenchufe el cargador antes de intentar limpiarlo.
10. No congele ni sumerja el cargador en agua o ningún otro líquido.
    ⚠ ADVERTENCIA: Peligro de descarga eléctrica: No permita que entre ningún líquido en el cargador. Podría ocasionarle una descarga eléctrica.
    ⚠ ADVERTENCIA: Peligro de quemaduras. No sumerja la batería en ningún

líquido ni permita que algún líquido ente en la batería. Nunca intente abrir la batería por ningún motivo. Si la cubierta plástica de la batería se rompe o se raja, retórnela al centro de servicio para su reciclaje.

Montaje de pared

Estos cargadores están diseñados para montarlos en la pared o para colocarlos sobre una mesa o superficie de trabajo. Si lo quiere montar en la pared, colóquelo cerca de un tomacromiente, y lejos de una esquina o de cualquier otra obstrucción que pudiera impedir la circulación de aire. Use la parte de atrás del cargador como plantilla para la ubicación de los tornillos de montaje en la pared. Monte el cargador de forma segura con tornillos para paneles de yeso (se venden por separado) de por lo menos 1" (25,4 mm) de largo, con una cabeza de 0,28-0,35" (7-9 mm) de diámetro, atornillados en madera a la profundidad óptima y sobresaliendo aproximadamente 7/32" (5,5 mm). Alinee las ranuras de la parte de atrás del cargador con los tornillos expuestos y engánchelos completamente en las ranuras.

Instrucciones de limpieza del cargador

ADVERTENCIA: Peligro de descarga eléctrica: Desenchufe el cargador del tomacorriente antes de limpiarlo. Puede remover la tierra y la grasa del exterior del cargador con un trapo o un cepillo no metálico. No utilice agua ni líquidos limpiadores.

Recomendaciones de almacenamiento

1. El mejor lugar de almacenamiento es un lugar fresco y seco, lejos de la luz directa del sol y calor o frío excesivos.

2. Para guardarlo por mucho tiempo, le recomendamos guardar la batería completamente cargada en un lugar fresco y seco, fuera del cargador, para obtener los mejores resultados.

NOTA: No debe guardar las baterías completamente descargadas. Deberá cargar la batería antes de usarla.

CONSERVE ESTAS INSTRUCCIONES PARA USO FUTURO

Reparaciones

El cargador y la batería no se pueden reparar. No hay partes reparables dentro del cargador y la batería.

LEA TODAS LAS INSTRUCCIONES DE LA SECCIÓN DEL CARGADOR DE BATERÍA DE ESTE MANUAL ANTES DE INTENTAR CARGAR LA BATERÍA PARA ESTA HERRAMIENTA.

Si tiene alguna pregunta, llame a 1-800-4-DeWALT (1-800-433-9258).

Regístrese en línea

Gracias por su compra. Registre su producto ahora para obtener:

- SERVICIO DE GARANTÍA: Registrar su producto le ayudará a obtener un servicio de garantía más eficiente en caso de que haya un problema con su producto.

• CONFIRMACIÓN DE PROPIEDAD: En caso de pérdida asegurada, como en un incendio, inundación o robo, su registro le servirá como comprobante de compra.
• POR SÚ SEGURIDAD: Registrar su producto nos ayudará a ponernos en contacto con usted en caso de que haya aguna notificación de seguridad requerida bajo la Ley Federal de Seguridad del Consumidor. Regístrese en línea visitando www.dewalt.com/register.

Garantía limitada de tres años

DeWALT reparará, sin cargo, cualquier defecto de materiales o de fabricación por tres años a partir de la fecha de compra. Esta garantía no cubre partes con daños causados por el desgaste normal o por abuso de la herramienta. Por más información acerca de la cobertura de la garantía y las reparaciones, visite www.dewalt.com o llame a 1-800-4-DeWALT (1-800-433-9258). Esta garantía no cubre accesorios o daños causados por reparaciones o intentos de reparación por parte de terceros. Esta garantía le otorga derechos legales específicos, y usted puede tener otros derechos que varían en ciertos estados o provincias. Además de la garantía, las herramientas DeWALT están cubiertas por nuestro:

1 AÑO DE REPARACIÓN GRATIS

DeWALT mantendrá la herramienta y reemplazará las partes gastadas por el uso normal, sin cargo, en cualquier momento durante el primer año a partir de la fecha de compra.

2 AÑOS DE REPARACIÓN GRATIS EN BATERÍAS DeWALT

3 AÑOS DE REPARACIÓN GRATIS EN BATERÍAS DeWALT

DCB200, DCB204, DCB204BT, DCB205, DCB606

La garantía queda anulada si la batería es alterada de cualquier forma. DeWALT no se responsabiliza por cualquier lesión causada por alteraciones y puede procesar el fraude de garantía hasta el límite máximo permitido por la ley. SI NO QUEDA SATISFECHO DENTRO DE LOS 90 DIAS LE DEVOLVEREMOS SU DINERO

Si no queda completamente satisfecho con el rendimiento de su herramienta, láser o clavadora DeWALT por cualquier motivo, la puede retornar con su recibo, dentro de los 90 días a partir de la fecha de compra, por un reembolso total, sin tener que dar ninguna explicación.

AMÉRICA LATINA: Esta garantía no se aplica a productos vendidos en América Latina. Para productos vendidos en América Latina, consulte la garantía específica del país que viene dentro del paquete, llame a la compañía local o visite el sitio web por mayor información.

REEMPLAZO GRATUITO DE ETIQUETA DE ADVERTENCIA: Si sus etiquetas de advertencia no se pueden leer o se pierden, llame a 1-800-4-DeWALT (1-800-433-9258) para solicitar reemplazos gratuitos.

No.	Descripción Parte
1	Rejilla plástica posterior 40664
2	Ventilador 40684
3	Placa de acero de sujeción 40663
4	Soporte de la válvula 28805
5	Ensamble del termopar	27933
6	Rejilla del quemador	40685
7	Cubierta superior 40661
8	Manija 40801
9	Cubierta de radiación	40686
10	Soporte de la llama 40687
11	Interruptor de límite superior 40688
12	Electrodo de encendido 40904
13	Tubo de combustible 40689
14	Orificio del quemador	40690
15	Soporte de orificio	27450
16	Botón de la válvula	40667
17	Solenoide de traba	28843
18	Perilla de control de consumo	40666
19	Cubierta inferior	40662
20	Base superior	40668
21	Llave de encendido con LED	27930

No.	Descripción Parte
22	Gancho de retención 40691
23	Conector de la batería	40692
24	Placa de encendido	28809
25	Placa de control	40693
26	Base inferior	40669
27	Acople de entrada de combustible	40694
28	Válvula de gas principal	40695
29	Adaptador de transición para válvula	40696
30	Válvula variable	27457
31	Cubierta de viento	40697
32	L soporte angular	40698
33	Manguera y regulador	21667-15A

NOTES

DEWALT®

MANUAL DE INSTRUCCIONES

CALEFACTOR PARA LA CONSTRUCCIÓN INALÁMBRICO DE AIRE FORZADO DXH70CFAV

INFORMACIÓN PARA ORDENAR PARTES:

COMPRAS: Puede comprar accesorios en cualquier distribuidor local de Dewalt® o directamente de la fábrica.

POR INFORMACIÓN ACERCA DE REPARACIONES:

Llame sin cargo al 855-805-5745

www.dewalt.com

Nuestro horario de trabajo es de 08:00 a.m. AM a 5:00 PM, de lunes a viernes, hora del este.

Por favor, incluya el número de modelo, la fecha de compra y la descripción del problema en todas sus comunicaciones.

GARANTÍA LIMITADA

Dewalt® garantiza la calidad del material y la fabricación de sus calefactores y accesorios por un período de 1 año a partir de la fecha de compra.

Dewalt® reparará o reemplazará este producto sin cargo si presentara des-perfectos dentro del primer año tras realizada la compra, siempre y cuando el cliente costee la devolución y presente el comprobante de compra a Dewalt® dentro del período de garantía.

DEWALT®, GUARANTEED TOUGH® y la combinación de colores amarillo y negro son marcas registradas de DEWALT Industrial Tool Co., usadas bajo licencia. ©2017 DEWALT. EGI/ Enerco Group Inc. Bajo licencia de Dewalt Industrial Tool Co.
