MANUAL DE USUARIO Ultima ZTS1 46 Cub Cadet

Inglés (English) Página 1

Español ......Página 31

Francés (French)......Página 64

Registro de Información del Producto

Antes de configurar y hacer funcionar su equipo nuevo, por favor localice la placa de modelo en el equipo y registre la información en el espacio de la derecha. Para encontrar la placa de modelo, eleve el asiento y mire debajo de la bandeja del asiento. Si tiene que solicitar soporte técnico a través de nuestro sitio web o de un distribuidor de servicio local autorizado, necesitará esta información.

Número de modelo

Número de serie

ADVERTENCIA

Lea y cumpla todas las reglas e instrucciones de seguridad de este manual antes de intentar operar esta máquina.

Si no sigue estas instrucciones, se pueden provocar lesiones personales - GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA

PROPUESTA 65 DE CALIFORNIA

Los gases de escape de los motores, algunos de sus componentes y ciertos componentes del vehículo contienen o liberan sustancias químicas que según lo establecido por el Estado de California producen cáncer, defectos de nacimiento u otros problemas reproductivos.

Los bornes, terminales y accesorios relacionados a las baterías contienen plomo y compuestos de plomo, sustancias químicas que según lo establecido por el Estado de California causan cáncer y problemas reproductivos. Lávese las manos después de estar en contacto con estos componentes. www.p65warnings.ca.gov

NOTA: Este Manual del Operador corresponde a varios modelos. Las características pueden variar según el modelo. No todas las características que se incluyen en este manual se aplican a todos los modelos y el modelo que se ilustra aquí puede diferir del suyo.

PRÁCTICAS DE OPERACIÓN SEGURAS

ADVERTENCIA

Este símbolo indica instrucciones de seguridad importantes que, de no seguirse, pueden poner en peligro su seguridad personal y/o material y la de otras personas. Lea y cumpla todas las instrucciones de este manual antes de intentar hacer funcionar esta máquina. Si no sigue estas instrucciones, se pueden provocar lesiones personales. Cuando vea este símbolo, ¡PRESTE ATENCIÓN A LA ADVERTENCIA!

PELIGRO

Esta máquina está diseñada para ser utilizada respetando las prácticas de operación seguras contenidas en este manual. Al igual que con cualquier tipo de equipo eléctrico, un descuido o un error por parte del operador puede provocar lesiones graves. Esta máquina es capaz de amputar dedos, manos, dedos de los pies y pies, y de arrojar residuos. De no respetar las instrucciones de seguridad siguientes, se pueden ocasionar lesiones graves o la muerte.

INFORMACIÓN GENERAL

1. Lea, entienda y cumpla todas las instrucciones incluidas en el tractor y en los manuales antes de intentar armar la unidad y utilizarla. Guarde este manual en un lugar seguro para consultas futuras y periódicas, así como para solicitar repuestos.
2. Familiarícese con todos los controles y su correcto funcionamiento. Sepa cómo detener el tractor y desactivar los controles rápidamente.
3. No permita nunca que los niños menores de 14 años utilicen este tractor. Los niños de 14 años o más deben leer y comprender las instrucciones y las medidas de seguridad contenidas en este manual y sobre el tractor, y deben ser entrenados y supervisados por un adulto.
4. Nunca permita que los adultos operen este tractor sin recibir antes la instrucción apropiada.
5. Si se presentan situaciones que no están previstas en este manual, tenga cuidado y use el sentido común. Póngase en contacto con su representante de atención al cliente para obtener ayuda.
6. De conformidad con la Comisión de Seguridad de Productos para el Consumidor de los Estados Unidos (CPSC) y la Agencia de Protección Ambiental de los Estados Unidos (EPA), este producto tiene una vida útil estimada de siete (7) años, en condiciones normales de uso. Al final de su vida útil, se deberá solicitar una inspección del producto anualmente a fin de asegurarse de que todos los sistemas mecánicos y de seguridad funcionen adecuadamente, de manera segura y no estén excesivamente desgastados. Si no lo hace, puede ocasionar accidentes, lesiones o la muerte.

PREPARATIVOS ANTERIORES AL USO

1. Revise minuciosamente el área donde se va a usar el tractor. Saque todas las piedras, palos, cables, huesos, juguetes y demás objetos extraños que puedan ser recogidos y arrojados por la(s) cuchilla(s). Los objetos arrojados por la máquina pueden producir lesiones personales graves.

2. A fin de evitar lesiones por el contacto con las cuchillas o por objetos arrojados, mantenga a los asistentes a por lo menos 75 pies (23 metros) del tractor mientras está en funcionamiento. Mantenga a las personas, los niños y las mascotas en interiores durante el funcionamiento. Detenga el tractor si alguien entra en la zona.

3. Esté atento a la dirección de la descarga del tractor y no apunte a nadie.

4. Para protegerse los ojos, utilice siempre anteojos o antiparras de seguridad durante la operación o mientras realiza ajustes o reparaciones. Los objetos arrojados que rebotan pueden producir lesiones graves en los ojos.
5. Utilice zapatos de trabajo resistentes, de suela fuerte, y pantalones y camisas ajustados. Las ropas sueltas, las alhajas y el cabello largo pueden engancharse en las piezas móviles. Nunca haga funcionar este tractor si está descalzo o con sandalias.
6. Nunca llene en exceso el depósito de combustible. Llene el depósito no más de 13 mm por debajo de la base del cuello de llenado, para dejar espacio para la expansión del combustible.
7. Vuelva a colocar la tapa de la gasolina y ajustela bien.
8. Use solo aditamentos o accesorios aprobados para este tractor por el fabricante del tractor. Lea, comprenda y siga todas las instrucciones incluidas con el accesorio o complemento aprobado.

FUNCIONAMIENTO

1. Los datos estadísticos muestran que los conductores mayores de 65 años se ven implicados en un alto poccentaje de lesiones relacionadas con tractores. Estos operadores deben evaluar su capacidad para operar el tractor en forma suficientemente segura para protegerse a ellos mismos y a los demás contra lesiones graves.
2. Desenganche la(s) cuchilla(s) y ponga el freno de mano en posición ON (encendido) antes de intentar arrancar el motor.
3. No ponga las manos ni los pies cerca de las piezas rotatorias ni debajo de la plataforma de corte. El contacto con la(s) cuchilla(s) puede amputar manos y pies.
4. Esté atento a los hoyos, surcos, baches, rocas, u otros objetos ocultos. El terreno desnivelado puede hacer que vuelque el tractor. El césped alto puede ocultar obstáculos.
5. Planifique el patrón de corte, para evitar que la descarga de material se realice hacia los caminos, las veredas, los asistentes, etc. Evite descargar el material contra una pared u obstrucción, ya que esto podría hacer que el material descargado rebote contra el operador.

PRÁCTICAS DE OPERACIÓN SEGURAS

1. Revise la holgura superior antes de conducir debajo de ramas bajas de árboles, cables, aberturas de puertas, etc., donde el operador puede golpearse o ser tirado del tractor, lo que podría resultar en lesiones graves.
2. Nunca deje un tractor en funcionamiento sin vigilancia. Desconecte siempre las cuchillas, coloque las palancas/pedales de control de transmisión en neutral, coloque el freno de mano, apague el motor y saque la llave antes de bajarse de la unidad.
3. Desenganche la(s) cuchilla(s), coloque los pedales de control de la transmisión en punto neutro, ponga el freno de mano, pare el motor y espere hasta que la(s) cuchilla(s) se detenga(n) completamente antes de retirar el colector de césped, vaciar los recortes, desbloquear el canal de descarga, retirar cualquier residuo o desecho, o realizar cualquier ajuste.
4. Su tractor está diseñado para cortar césped residencial normal de una altura no superior a 10" (25 cm). No intente cortar césped demasiado crecido, seco (por ej., pastura) ni pilas de hojas secas. El césped o las hojas que están secos pueden entrar en contacto con el escape del motor y/o acumularse en la plataforma del tractor presentando un potencial peligro de incendio.
5. Retroceda lentamente. Siempre mire hacia abajo y hacia atrás antes y mientras retrocede para evitar accidentes. Esté atento y vigile el funcionamiento del sistema de seguridad que corta la energía de las cuchillas al conducir marcha atrás. Si no funciona correctamente, póngase en contacto con un distribuidor autorizado para que se inspeccione y repare el sistema de seguridad.
6. Nunca lleve pasajeros.
7. Manténgase al menos a 10pies 3 metros de los desniveles, zanjas, terraplenes o del borde del agua. El tractor puede volcarse repentinamente si una de las ruedas pasa el borde de un acantilado, zanja o si se desmorona un borde.
8. Un deflector del canal faltante o dañado puede provocar lesiones por contacto con las cuchillas o por objetos arrojados.
9. No opere el tractor si no está el deflector del canal o el colector de césped completo en su lugar correspondiente.
10. Tenga mucho cuidado con los colectores de césped y otros accesorios. Pueden modificar la estabilidad del tractor. Siga siempre las instrucciones del fabricante del accesorio.
11. Detenga la(s) cuchilla(s) cuando cruce caminos de gravilla, senderos o caminos y cuando no esté cortando el césped.
12. Vigile el tránsito vehicular cuando esté operando cerca de caminos o en cruces. Este tractor no se ha diseñado para el uso en la vía pública.
13. Úsela solamente con luz natural o con buena luz artificial.
14. No haga funcionar el tractor si se encuentra bajo los efectos del alcohol o las drogas.

15. Reduzca la velocidad antes de girar. Opere el tractor suavemente. Evite que funcione de manera errática y a excesiva velocidad.

16. El silenciador y el motor están a temperatura muy alta y pueden provocar lesiones graves por quemaduras. No los toque. Deje que el tractor se enfríe durante cinco minutos antes de intentar cualquier tarea de mantenimiento.

17. Nunca haga funcionar un motor en interiores o en un área mal ventilada. El escape del motor contiene monóxido de carbono, un gas inodoro y mortal.

NIÑOS

1. Se pueden producir accidentes trágicos si el operador no está alerta a la presencia de niños. Por lo general, los niños se sienten atraídos por el tractor y su actividad. Los niños no son conscientes de los peligros. Nunca asuma que los niños permanecerán donde los vio por última vez.
2. Mantenga a los transeúntes, a los niños y a los mascotas em los interiores durante la operación bajo la atenta supervisión de un adulto responsable que no sea el operador. Detenga el tractor si alguien entra en la zona.
3. Nunca transporte niños, ni siquiera con las cuchillas desactivadas. Podrían caerse y resultar gravemente heridos o interferir con la operación segura del tractor. Los niños que ya hubieran sido transportados en ocasiones anteriores podrían aparecer repentinamente en la zona de corte para otra vuelta y ser atropellados o también podrían ser arrollados al dar marcha atrás con el tractor.
4. Esté alerta y apague el tractor si un niño o un observador ingresa al área.
5. Para evitar accidentes al retroceder, siempre mire hacia atrás y hacia abajo para ver si hay niños.
6. Tenga mucho cuidado al aproximarse a esquinas ciegas, puertas, arbustos, árboles u otros objetos que puedan obstaculizarle la vista de un niño que pudiese correr al encuentro del tractor.
7. No permita nunca que los niños menores de 14 años utilicen este tractor. Los niños de 14 años en adelante deben leer y entender las instrucciones y las medidas de seguridad contenidas en este manual y sobre el tractor, y deben ser entrenados y supervisados por un adulto.
8. No permita que se transporte a ningún niño por diversión en el tractor. El tractor no es un juguete ni un carro de paseo. Adviértales a sus hijos que el tractor puede ser peligroso y que deben mantenerse alejados de él en todo momento.
9. Mantenga a los niños alejados de los motores calientes o en funcionamiento. Pueden sufrir quemaduras al tocar un silenciador caliente.
10. Retire la llave cuando el tractor quede sin vigilancia para evitar el funcionamiento no autorizado. Asegúrese de que la llave quede fuera del alcance de niños pequeños.

PRÁCTICAS DE OPERACIÓN SEGURAS

OPERACIÓN EN PENDIENTES

1. Las pendientes son un factor importante en los accidentes ocasionados por pérdida de control y vuelcos que pueden causar lesiones graves o la muerte. Todas las pendientes requieren precaución extra. Si no puede retroceder por la pendiente o si no se siente seguro, no realice ningún corte.
2. Para su seguridad, mida las pendientes antes de usar el tractor en el lugar inclinado. Use un dispositivo de medición de pendientes además del indicador de pendiente que se incluye como parte de este manual para medir las pendientes antes de operar este tractor sobre una zona inclinada o con pendientes. Para medir las pendientes, también se pueden usar aplicaciones de teléfonos inteligentes. Si la pendiente es de más de 20° (35%) según figure en el indicador de pendiente o un dispositivo de medición de pendientes, no haga funcionar este tractor en este sector pues podría causar lesiones graves.
3. No corte el césped en pendientes superiores a 20° (35%).
4. No corte el césped subiendo y bajando pendientes, solo hágalo de forma transversal a las pendientes que tienen menos de 20° (35%). Utilice las velocidades bajas y evite los giros bruscos.
5. No corte el césped húmedo. La reducción de la tracción puede causar derrapes o pérdidas del control.
6. No utilice el tractor en condiciones en las que se cuestione la tracción, la dirección o la estabilidad. Los neumáticos podrían deslizarse incluso si las ruedas están detenidas.
7. Evite arrancar y parar en una pendiente. Evite hacer cambios repentinos de velocidad o dirección. Haga los giros lenta y gradual.
8. Tenga mucho cuidado al operar este tractor con el colector de césped y otros accesorios. Pueden comprometer la estabilidad del tractor. No utilice el colector de césped en pendientes superiores a 10° (17%).
9. No intente estabilizar el tractor poniendo el pie en el suelo.
10. Haga que todos los movimientos en las pendientes sean lentos y graduales. No realice cambios bruscos de velocidad o dirección. La aceleración repentina podría hacer que el frente del tractor se levantara y volcara rápidamente hacia atrás, lo que podría producir lesiones graves o la muerte.

INDICADOR DE PENDIENTE (CUBIERTA POSTERIOR)

ADVERTENCIA

Las pendientes son un factor importante en los accidentes ocasionados por derrapes y caídas y pueden producir lesiones graves. Todas las pendientes requieren precaución extra. Si no se siente seguro en una pendiente, no corte el césped. No corte el césped en pendientes superiores a 20° (35%). Siempre corte el césped de forma transversal a la pendiente, nunca hacia arriba y hacia abajo.

PARA DETERMINAR SI UNA PENDIENTE ES DEMASIADO EMPINADA Y EVITAR RIESGOS, USE EL INDICADOR DE PENDIENTE QUE APARECE EN LA CUBIERTA POSTERIOR COMO SE MUESTRA.

Para comprobar la pendiente, proceda de la siguiente manera:

1. Abra el manual en la página y dóblela por la línea de puntos.
2. Ubique un objeto vertical que esté sobre la pendiente o detrás de la misma (por ejemplo, un poste, un edificio, un cerco, un árbol, etc.).
3. Alinee cada lado del medidor de inclinación con el objeto.
4. Ajuste el indicador hacia arriba o abajo hasta que la esquina izquierda toque la pendiente.
5. Si hay una separación por debajo del indicador, significa que la pendiente es demasiado empinada para una operación segura.

INCENDIOS Y COMBUSTIBLE

1. Para evitar lesiones personales y daños materiales tenga mucho cuidado al manipular la gasolina. La gasolina es sumamente inflamable y sus vapores son explosivos. Si se derrama gasolina encima o sobre la ropa se puede lesionar gravemente ya que se podría prender fuego. Lávese la piel y cámbiese de ropa de inmediato.
2. Apague todos los cigarrillos, cigarros, pipas y otras fuentes de ignición.
3. Utilice sólo recipientes para gasolina aprobados.
4. Nunca saque la tapa del combustible ni agregue combustible mientras el motor está caliente o en marcha. Deje que el motor se enfríe por lo menos cinco minutos antes de volver a cargar combustible.
5. Nunca cargue combustible en los tractores en interiores.
6. Nunca guarde el tractor o el contenedor de combustible en un lugar donde haya fuego, chispas o luz piloto, como por ejemplo de calentadores de agua, calefactores de ambientes, hornos, secadores de ropa u otros aparatos a gas.
7. Limpie la gasolina que se pueda haber derramado sobre el motor y el equipo. Limpie los derrames de combustible o de aceite y elimine los residuos empapados con gasolina. Traslade el tractor a otra zona. Espere cinco minutos antes de arrancar el tractor.
8. Para reducir el riesgo de incendio, mantenga el tractor limpio de pasto, hojas y residuos acumulados. Siga las Cuidado del Tractor Posterior al Funcionamiento posterior al funcionamiento de la sección Cuidado del producto.
9. Su tractor está diseñado para cortar césped residencial normal de una altura no superior a 10" (25 cm). No intente cortar césped demasiado crecido, seco (como un pastizal) ni pilas de hojas secas. El césped o las hojas que están secos pueden entrar en contacto con el escape del motor y/o acumularse en la plataforma del tractor presentando un potencial peligro de incendio.
10. Nunca llene en exceso el depósito de combustible. Llene el depósito hasta un máximo de 13 mm (1/) por debajo del cuello de llenado para dejar espacio a la expansión del combustible.
11. Vuelva a colocar la tapa de la gasolina y ajustela bien. No opere el tractor si la tapa del combustible no está colocada en su lugar.

PRÁCTICAS DE OPERACIÓN SEGURAS

1. Deje que el tractor se enfríe al menos cinco minutos antes de cargarle combustible o guardarlo.
2. Nunca llene los recipientes en el interior de un vehículo o sobre un camión o caja de remolque con un recubrimiento plástico. Siempre ubique los recipientes en el piso, lejos de su vehículo antes de llenarlos.
3. Cuando sea factible, retire el equipo a gasolina del camión o remolque y llénelo en el suelo. Si esto no es posible, recargue combustible sobre un remolque con un recipiente portátil, en lugar de una boquilla dosificadora de gasolina.
4. En todo momento, mantenga el pico en contacto con el borde del depósito de combustible o con la boca del recipiente, hasta terminar la carga. No utilice un dispositivo de bloqueo/apertura de boquilla.

TRANSPORTE

1. Utilice rampas de ancho total bien sujetas para cargar y descargar un tractor para el transporte.
2. Tenga mucho cuidado al cargar o descargar el tractor en un remolque o camión. Este tractor no debe conducirse subiendo o bajando rampas, ya que el tractor podría volcar y provocar lesiones personales graves. El tractor se debe empujar a mano en rampas para cargarlo o descargarlo correctamente.
3. Eleve la plataforma hasta la posición más alta para tener separación para la carga.

REMOLQUE

1. No remolque cargas que superen las 250 libras (113 kg) de peso de arrastre y nunca supere las 50 libras (22 kg) de peso sobre el punto de enganche.
2. No acople equipo remolcado excepto en el punto de enganche del tractor.
3. Nunca permita que los niños y otras personas se suban a equipos remolcados.
4. No remolcar en pendientes superiores a 5° (9%). En las pendientes, el peso del equipo remolcado puede provocar la pérdida de tracción, la pérdida de control y/o la pérdida de la capacidad de parar.
5. Siempre tenga mucho cuidado al remolcar con un tractor capaz de hacer giros cerrados (por ejemplo, tractor cortacésped con radio de giro cero). Realice giros amplios para el acodillamiento.
6. Desplácese lentamente y deje distancia adicional para detenerse.

REVISIÓN

1. Mantenga el tractor en buen estado de funcionamiento. No use el tractor hasta que se reemplacen las piezas desgastadas o dañadas.

2. Para evitar lesiones graves o la muerte, no modifique el motor de ninguna manera. Si cambia la configuración del regulador, el motor podría funcionar a velocidades inseguras. Nunca modifique el ajuste de fábrica del regulador del motor. No cambie la configuración del regulador del motor ni acelere demasiado el motor. El regulador del motor controla la velocidad máxima de funcionamiento seguro del motor.

3. Las cuchillas del tractor son afiladas. Envuelva la cuchilla o use guantes y extreme las precauciones cuando realice la revisión.

4. Los tractores con bombas, mangueras o motores hidráulicos; y/o los sistemas de inyección de diésel tienen sistemas de fluidos bajo presión. El líquido que escapa a presión puede tener fuerza suficiente para penetrar la piel y causar lesiones graves. Si se inyecta líquido en la piel, consulte de inmediato a un médico. Mantenga el cuerpo y las manos alejados de los orificios de pasadores o los picos que expulsan líquido a alta presión. Si ocurre una pérdida, haga que un distribuidor autorizado realice el mantenimiento del tractor de inmediato.
5. Antes de limpiar, reparar o inspeccionar, compruebe que la(s) cuchilla(s) y todas las piezas móviles se hayan detenido. Apague el motor, retire la llave y desconecte el cable de la bujía y el cable negativo de la batería para evitar un arranque involuntario.
6. Compruebe que las cuchillas se detienen por completo en no más de cinco segundos después de desconectar el control de desconexión de las cuchillas según el intervalo que figura en la tabla del programa de mantenimiento dentro de la sección Cuidado del producto de este manual. Mida el tiempo hasta la detención con un cronómetro. Si las cuchillas no se detienen completamente en menos de cinco segundos, su tractor debe ser reparado por un profesional en un distribuidor de servicio autorizado.
7. Controle el correcto funcionamiento del sistema de interbloqueo de seguridad según el intervalo que figura en la tabla del programa de mantenimiento dentro de la sección Cuidado del producto de este manual. Si el sistema de enclavamiento de seguridad no funciona correctamente, lleve su tractor a hacerle un servicio profesional por un distribuidor autorizado.
8. Nunca altere el sistema de interbloqueo de seguridad u otros dispositivos de seguridad. Compruebe regularmente que funcionen correctamente.
9. Controle el par de ajuste del perno de montaje del motor y las cuchillas de acuerdo con la tabla del programa de mantenimiento de este manual. Además, inspeccione visualmente las cuchillas para detectar la presencia de daños (por ejemplo: desgaste excesivo, abolladuras, rajaduras). Reemplace las cuchillas por cuchillas de los fabricantes del equipo original (O.E.M.) únicamente.
10. El uso de piezas que no cumplen con las especificaciones del equipo original puede resultar en rendimiento inadecuado y poner en peligro la seguridad.
11. Mantenga todas las tuercas, pernos y tornillos bien ajustados para asegurarse de que el equipo está en condiciones de funcionamiento seguras. Revise la tabla del Programa de Mantenimiento que figura en este manual para obtener información sobre el intervalo de servicio.
12. Después de golpear un objeto extraño, pare el motor, retire la llave y desconecte el cable de la bujía y el cable negativo de la batería para evitar un arranque involuntario. Revise el tractor cuidadosamente para detectar daños. Repare el daño antes de volver a arrancar y operar la máquina.

PRÁCTICAS DE OPERACIÓN SEGURAS

1. Nunca intente hacer ajustes o arreglos en el tractor con el motor en marcha.
2. Los componentes del colector de césped y el deflector del canal están sujetos a desgaste y daños lo que podrían dejar expuestas las piezas móviles o permitir que se arrojaran objetos. Verifique frecuentemente los componentes y reemplácelos inmediatamente solo por las piezas del fabricante del equipo original (O.E.M.) solo por las piezas.
3. Mantenga o reemplace las etiquetas de seguridad e instrucciones según sea necesario.
4. Respete las normas y reglamentaciones sobre la manera correcta de eliminar gasolina, aceite, etc. para proteger el medio ambiente.

AVISO SOBRE LAS EMISIONES DEL MOTOR

Los motores tienen la certificación de cumplimiento de las reglamentaciones sobre emisiones de EPA federales y de California para SORE (equipo pequeño para uso fuera de carreteras) funcionan con gasolina normal sin plomo y pueden incluir los siguientes sistemas de control de emisiones: Modificación del motor (EM) y catalizador de tres vías (TWC), si están equipados con esos sistemas. Cuando sea necesario, los modelos están equipados con líneas de combustible y depósitos de combustible de baja penetración para controlar las emisiones por evaporación. Los modelos de California también pueden incluir un filtro de carbono. Por favor, póngase en contacto con Atención al Cliente para obtener información sobre la configuración del control de emisiones por evaporación para su modelo.

AMORTIGUADOR DE CHISPAS

ADVERTENCIA

Este tractor está equipado con un motor de combustión interna y no debe utilizarse en o cerca de cualquier terreno cubierto de bosques, malezas o hierba excepto que el sistema de escape del motor esté equipado con un amortiguador de chispas que cumpla con las leyes locales o estatales correspondientes (en caso de existir).

Si se utiliza un amortiguador de chispas, el operador lo debe mantener en condiciones de uso adecuadas. En el Estado de California, las medidas anteriormente mencionadas son exigidas por ley (Artículo 4442 del Código de Recursos Públicos de California). Es posible que existan leyes similares en otros estados. Las leyes federales se aplican en territorios federales.

Puede conseguir el amortiguador de chispas para el silenciador a través de su distribuidor autorizado de motores más cercano o poniéndose en contacto con el departamento de servicios, P.O. Box 361131, Cleveland, Ohio 44136-0019.

PRÁCTICAS DE OPERACIÓN SEGURAS

SÍMBOLOS DE SEGURIDAD

En esta página, se presentan y describen los símbolos de seguridad que PUEDEN APARECER en este producto.

SímboloDescripción
				ADVERTENCIA - LEA LOS MANUALES DEL OPERADORLea, entienda y cumpla todas las reglas einstrucciones de seguridad que se incluyen en el manual y en el tractor antes de intentar utilizareste tractor. Si no cumple con lo que indicaesta información, se pueden provocar lesionespersonales o la muerte. Conserve este manual enun lugar seguro para usarlo como referencia futurahabitual. Con un teléfono inteligente, escaneeel símbolo del código de QR para obtener másinformación sobre las advertencias incluidas en estetractor. También puede visitar www.OPESymbol.com para obtener más información.
				ADVERTENCIA - EVITE LESIONES EN NIÑOS ALRETROCEDER/POR ATROPELLAR/POR CONTACTO CONLAS CUCHILLASPara evitar accidentes al retroceder, siempre mirehacia atrás y hacia abajo para ver si hay niños.Nunca transporte niños, ni siquiera con las cuchillasdesactivadas. Mantenga a los observadores,los niños y las mascotas en interiores durante laoperación bajo la atenta supervisión de un adultoresponsable que no sea el operador. Detenga eltractor si alguien entra en la zona.

PRÁCTICAS DE OPERACIÓN SEGURAS

SímboloDescripción

10in (25cm)

Su tractor está diseñado para cortar césped residencial normal de una altura no superior a 10" (25 cm). No intente cortar césped demasiado crecido, seco (como un pastizal) ni pilas de hojas secas. Deje que el tractor se enfríe al menos cinco minutos antes de repostar o de guardarlo dentro de un garaje o en una barraca de almacenamiento.

ADVERTENCIA - EVITE LESIONES DE AMPUTACIÓN

No ponga las manos ni los pies cerca de las piezas rotatorias ni debajo de la plataforma de corte. El contacto con la(s) cuchilla(s) puede amputar manos y pies. Compruebe que todos los dispositivos de seguridad (protecciones, escudos, interruptores, etc.) estén en su lugar y funcionando. El contacto con las correas y/o el husillo de las cuchillas puede aplastar o lesionar partes del cuerpo.

ADVERTENCIA - EVITE LAS LESIONES POR PUNTOS DE APLASTAMIENTO/COMPRESIÓN

Lea, comprenda y siga todas las reglas e instrucciones de seguridad que se incluyen en el manual y en el tractor antes de intentar realizar el mantenimiento de este tractor. La elevación de la plataforma se acciona por resorte y está bajo tensión. Utilice siempre la herramienta para usos múltiples provista para fijar el sistema de elevación en la posición de bloqueo antes de intentar extraer la plataforma de la cortadora de césped.

ADVERTENCIA - SACAR LA LLAVE

Apague siempre la(s) cuchilla(s), ponga los pedales de accionamiento en punto neutro, pare el motor y retire la llave antes de desmontar. Si va a dejar el tractor sin supervisión, saque siempre la llave para evitar que niños u otras personas utilicen el tractor sin autorización.

ADVERTENCIA - EVITE LAS LESIONES RELACIONADAS CON EL REMOLQUE

No remolque cargas que superen las 250 libras (113 kg) de peso de arrastre y nunca supere las 50 libras (22 kg) de peso sobre el punto de enganche. Nunca permita que los niños y otras personas se suban a equipos remolcados. No remolcar en pendientes superiores a 5° (9%). En las pendientes, el peso del equipo remolcado puede provocar la pérdida de tracción, la pérdida de control y/o de la capacidad para detenerse. Desplácese lentamente y deje distancia adicional para detenerse.

ADVERTENCIA

Su responsabilidad—solo permita que usen esta máquina eléctrica las personas que lean, comprendan y respeten las advertencias e instrucciones que aparecen en este manual y en la máquina - ¡Guarde estas instrucciones!

MONTAJE

NOTA: Este Manual del Operador corresponde a varios modelos. Las características del tractor pueden variar según los modelos. No todas las características que se incluyen en este manual se aplican a todos los modelos de tractor y la máquina que se ilustra aquí puede diferir de la suya.

NOTA: Todas las referencias en este manual al lado izquierdo o derecho y a la parte delantera o trasera del tractor se refieren únicamente a la posición de funcionamiento. Las excepciones, si las hubiere, serán especificadas.

Preparativos

MOVIMIENTO MANUAL DEL TRACTOR

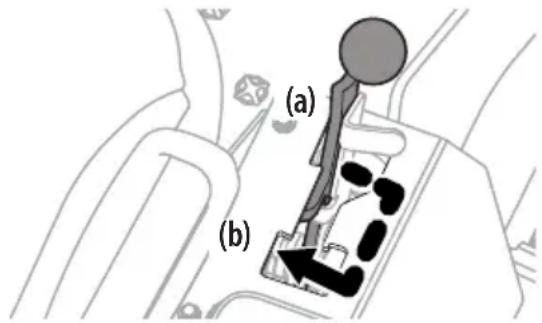

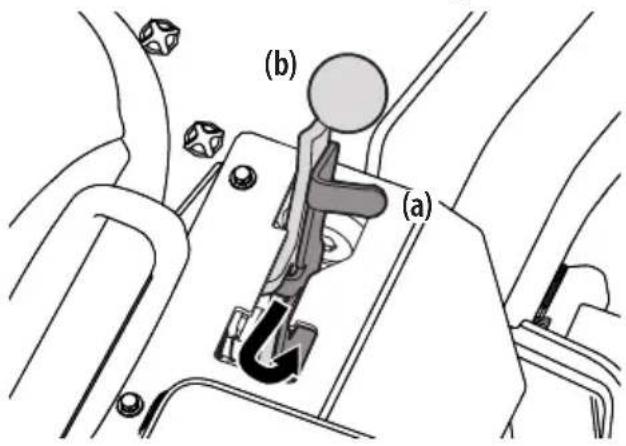

1. Para conectar la derivación de la transmisión, tire de la palanca de derivación de la transmisión (a) situada a la derecha del asiento del operador (junto a la palanca del freno de estacionamiento (b)), hacia atrás y hacia la muesca situada en el lado derecho de la ranura. Consulte la Figura 1.

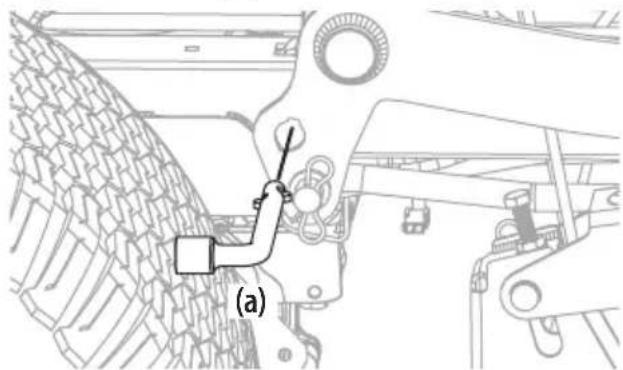

(b) (a)

Figura 1

1. Luego de mover el tractor, invierta el paso 1 para desactivar la derivación de la transmisión.

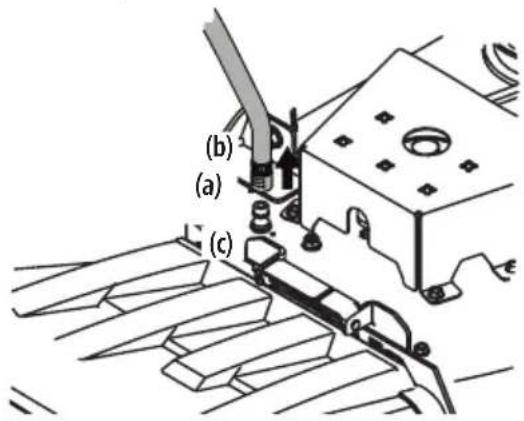

2. Retire el adaptador del pico del sistema de lavado de la plataforma (si está equipado) de la bolsa manual, guárdelo para uso futuro.

INSTALE EL ENGANCHE (SI ES NECESARIO)

1. Ubique el enganche (a) e instálelo en la parte trasera del bastidor con los dos tornillos de arandela hexagonal (b) proporcionados. Consulte la Figura 2.

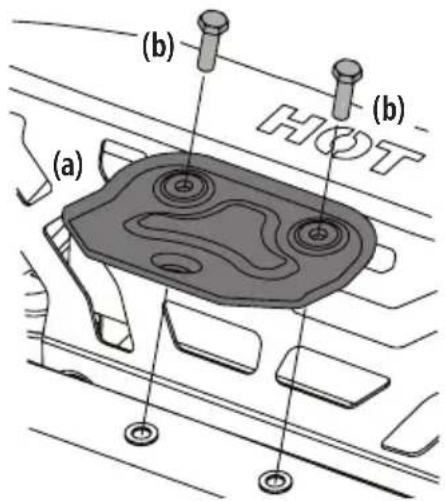

(a) (b) (b) HOT

Figura 2

NOTA: El enganche y los tornillos de arandela hexagonal estarán en el paquete de elementos de ferretería.

REUBIQUE EL ARO SUPERIOR (SI ES NECESARIO)

Se puede ubicar el aro superior abajo para fines de envío:

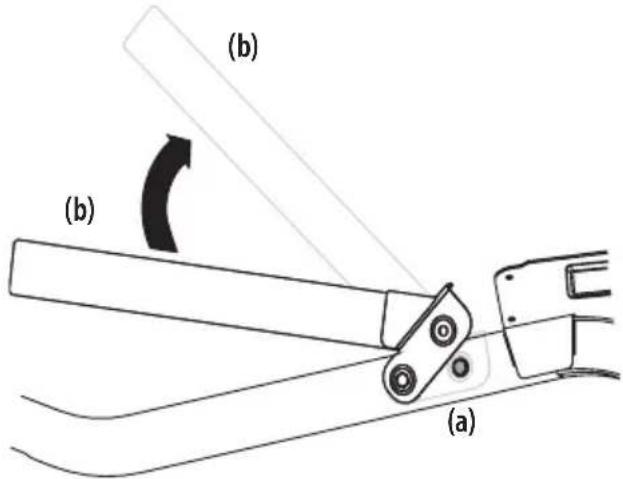

1. Extraiga los dos tornillos de arandela hexagonal (a) que están instalados parcialmente en el bastidor. Consulte la Figura 3.

(b) (b) (a)

Figura 3

1. Gire el aro superior (b) hasta que quede en su posición. Consulte la Figura 3.
2. Sujete el aro en su lugar con los tornillos de arandela hexagonal que extrajo en el paso 1. Ajuste los tornillos de arandela hexagonal hasta 159-239 pulgadas-libras (18-27 N-m).

Instale el asiento del operador (si es necesario)

1. Extraiga cualquier tira que sujete el conjunto del asiento al tractor. Extraiga todo el material de embalaje.

NOTA: Tenga cuidado de no cortar el arnés de cables del asiento.

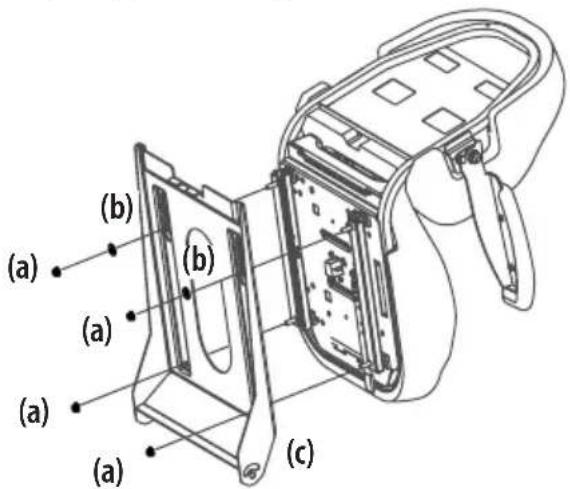

1. Instale el asiento en la bandeja del asiento (c) usando los herrajes proporcionados. Consulte la Figura 4.

a. Use las tuercas de seguridad con brida (a) y arandelas planas (b). Consulte la Figura 4.

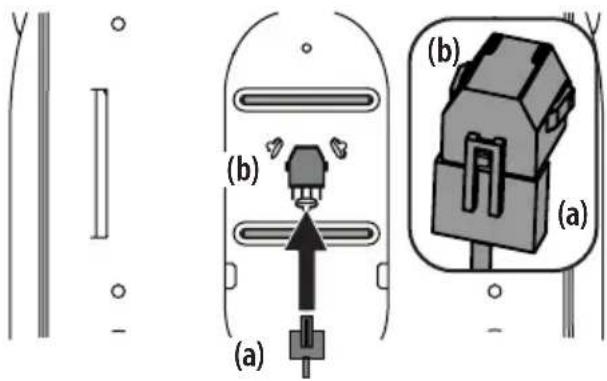

1. Si es necesario, conecte el arnés de cables del interruptor del asiento (a) al interruptor del asiento (b). Consulte la Figura 5. Sujete el cable sobrante alejado de los puntos de apriete antes de continuar.

(a) (b) (b)

Figura 5

NOTA: El tractor no funcionará sin estar conectado el arnés de cables del interruptor del asiento.

Volante (si es necesario)

iIMPORTANTE! No utilice herramientas de impacto para instalar o extraer el volante.

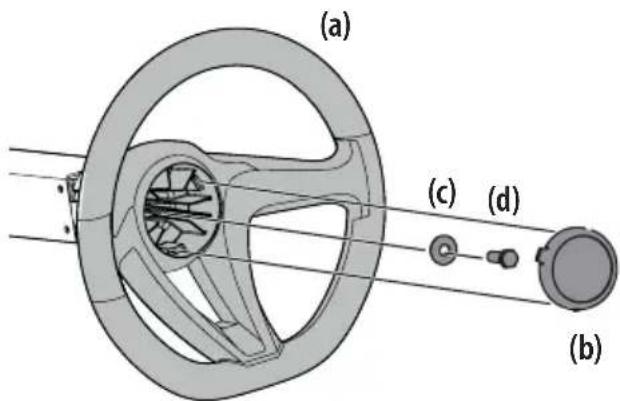

1. Extraiga los elementos de herraje para fijar el volante (a) que están debajo de la tapa del volante (b). Extraiga la cubierta con cuidado insertando un destornillador plano pequeño dentro de una de las tres ubicaciones de ajuste a presión, al tiempo que lentamente apalanca la tapa del volante (b) para extraer los herrajes. Consulte la Figura 6.

1. Con las ruedas de la máquina ubicadas rectas hacia delante, coloque el volante (a) sobre el eje de dirección. Consulte la Figura 6.
2. Coloque la arandela Belleville (c) con el lado cóncavo hacia adentro por encima del volante y ajustela con el tornillo de bloqueo hexagonal (d). Consulte la Figura 6.

3. Coloque la cubierta del volante (b) sobre el centro del volante (a), alinee los tres broches de presión con las lengüetas del volante y empuje hacia abajo hasta que haga "clic" en su lugar. Consulte la Figura 6.

4. Con el ajuste adecuado de la columna de la dirección y el asiento se producirá lo siguiente (para reajustar el asiento, consulte Ajuste del Asiento):

a. En la posición neutral, con las manos sobre el volante:

• Los brazos del operador deben estar relajados y en posición aproximadamente vertical.
• Los antebrazos del operador deben estar en posición aproximadamente horizontal.
• La espalda del operador debe estar en contacto con el respaldo del asiento.

• La columna de dirección no debe estar en contacto con las piernas del operador.

• Compruebe los resultados de cualquier ajuste de las condiciones arriba descriptas. Repita cualquier procedimiento de ajuste que sea necesario hasta que se cumplan todas las condiciones.

Columna del volante

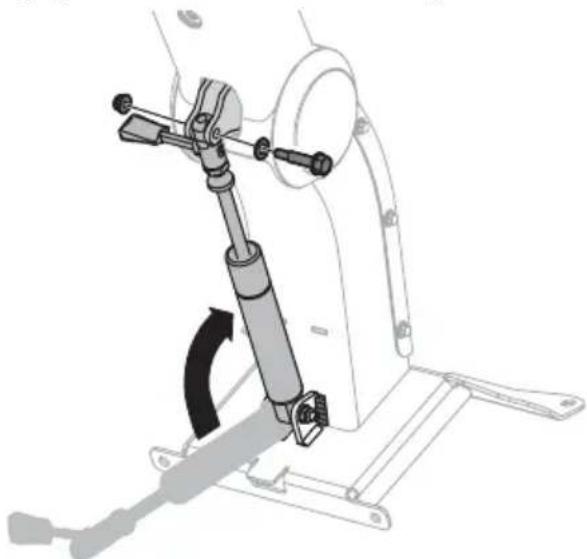

INSTALACIÓN DEL CILINDRO DE CIERRE BASCULANTE (SI ES NECESARIO)

1. Extraiga los herrajes de la bolsa manual.
2. Siéntese en el asiento del operador.
3. Con una mano, levante la columna del volante a una posición elevada.
4. Mientras sostiene la columna del volante en posición elevada, utilice la otra mano para elevar el cilindro de cierre basculante, alineando los agujeros en la parte superior del cilindro con los agujeros en las placas de montaje del cilindro en la parte inferior de la columna del volante. Consulte la Figura 7.
5. Trabajando de derecha a izquierda, instale la arandela plana y el tornillo con reborde a través de los agujeros alineados en el paso 4 y asegúrelos con las tuercas de seguridad con brida hexagonal. Ajuste los tornillos con reborde a 120-144 pulgadas-libras (14-16 N-m). Consulte la Figura 7.

1. Para inclinar la columna del volante (a) hacia delante, levante la palanca de ajuste de la columna del volante de dirección (b), coloque la columna del volante (a) en la posición deseada y luego suelte la palanca de ajuste de la columna del volante de dirección(b) para sujetar la columna del volante de dirección en su lugar. Consulte la Figura 8.

NOTA: Cuando se levanta la palanca de ajuste de la columna de dirección, la columna del volante de dirección comenzará a subir. Aplique presión hacia abajo en el volante para bajar la columna del volante de dirección, si es necesario.

Baje el deflector del canal de la plataforma

ADVERTENCIA

Nunca opere la plataforma de corte sin el deflector del canal instalado y en posición baja.

SUJECIÓN DEL DEFLECTOR DEL CANAL DE DESCARGA (SI ES NECESARIO)

1. Extraiga las chavetas que están sujetas con una unión con cierre al soporte del canal.
2. Extraiga la tuerca de seguridad con brida y el tornillo hexagonal de la plataforma.

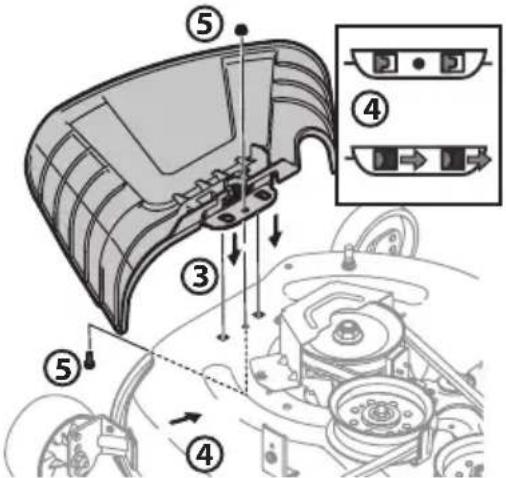

3. Coloque el deflector del canal en la plataforma, asegúrese de insertar las lengüetas de dicho deflector en los orificios de la plataforma. Consulte la Figura 9.

1. Deslice el deflector del canal hacia la parte posterior del tractor hasta que el orificio del perno que está en el deflector del canal quede alineado con el orificio de la plataforma. Consulte la Figura 9.
2. Sujete el deflector del canal en su lugar con la tuerca de seguridad con brida y el tornillo hexagonal que se extrajeron en el paso 2. Ajuste hasta 102-124 pulgadas-libras (12-14 N-m). Continúe con Instalación de las ruedas de la plataforma (si se incluyen).

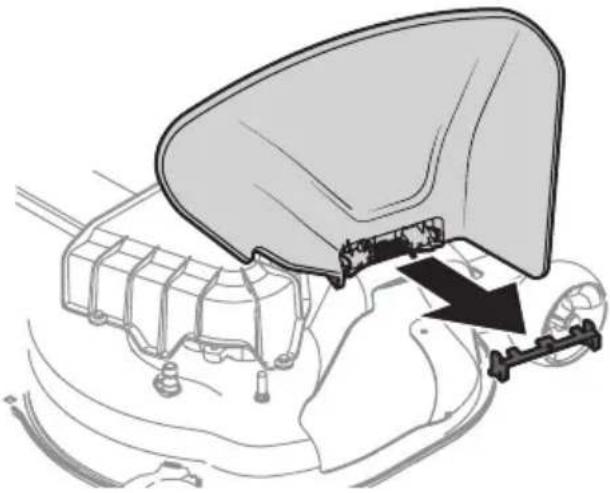

EXTRACCIÓN DEL SOPORTE DE TOPE (SI ES NECESARIO)

1. Si el canal se envía adjunto y con un soporte de tope que lo sostiene en posición vertical, se deben quitar los soportes de tope antes de utilizar el tractor.
2. Sujete el deflector del canal completamente hacia arriba, extraiga el soporte de tope. Baje el deflector del canal y deseche el soporte de tope. Consulte la Figura 10.

Instalación de las ruedas de la plataforma (si se incluyen)

NOTA: Las ruedas de la plataforma constituyen un mecanismo para el cuidado del césped y no fueron diseñadas para soportar el peso de la plataforma de corte.

1. Mueva el tractor a una superficie nivelada, preferentemente pavimentada.
2. Controle la presión de los neumáticos, ajuste si es necesario. Consulte la pared lateral de los neumáticos para averiguar las presiones de inflado adecuadas.
3. Asegúrese de que la plataforma esté nivelada de un lado a otro, y adecuadamente inclinada. Consulte en la sección Cuidado del producto para obtener información e instrucciones para nivelar la plataforma.
4. Coloque la palanca de elevación de la plataforma en la posición deseada de altura de corte.
5. Controle si las ruedas están en contacto con la superficie de abajo o si hay una separación excesiva.

NOTA: Las ruedas de la plataforma deben tener entre 1/4" (6.35 mm) y 1/2" (12.7 mm) de espacio libre sobre el suelo.

MONTAJE

1. Extraiga la tuerca de seguridad (a), rueda de calibración (b) y el tornillo con reborde (c) de la plataforma. Consulte la Figura 11.

1. Inserte el tornillo con reborde (c) en uno de los cuatro orificios de posicionamiento del soporte de la rueda de la plataforma. Deje un espacio de 1/4-1/2" (6.35-12.7 mm) entre el suelo y la rueda de calibración. Consulte la Figura 11.
2. Observe el orificio de posicionamiento de la rueda que se acaba de ajustar anteriormente. Repita el ajuste en el lado contrario para alinear ambas ruedas de calibración.

Información sobre la Batería

ADVERTENCIA

Advertencia Proposición 65 de California: Los bornes, terminales y accesorios relacionados a las baterías contienen plomo y compuestos de plomo, sustancias químicas que según lo establecido por el Estado de California causan cáncer y problemas reproductivos. Lávese las manos después de estar en contacto con estos componentes.

ADVERTENCIA

En caso de que se produzca una salpicadura accidental de ácido en los ojos o la piel, enjuague el área afectada inmediatamente con agua limpia fría. Consulte a un médico inmediatamente.

Si el ácido salpica la ropa, en primer lugar dilúyalo con agua limpia, luego neutralícelo con una solución de agua/amoníaco o bicarbonato/agua.

NUNCA conecte (o desconecte) las abrazaderas del cargador de la batería a la batería si el cargador está encendido, ya que puede causar chispas.

Mantenga todas las fuentes de ignición (cigarrillos, cerillas, encendedores) alejadas de la batería. El gas generado durante la carga puede ser combustible.

Como precaución adicional, cargue la batería únicamente en un área bien ventilada.

Siempre proteja sus ojos y su piel y vestimenta cuando trabaje cerca de baterías.

Las baterías contienen ácido sulfúrico y pueden producir gases explosivos. Tenga sumo cuidado cuando manipule baterías. Mantenga las baterías lejos del alcance de los niños.

La batería puede generar riesgo de incendio o quemadura química si se la usa incorrectamente. NO abra, desensamble, sobrecaliente o incinere la batería.

NOTA: El borne positivo de la batería está marcado como Pos. (+). El borne negativo de la batería está marcado como Neg. (-).

CONEXIÓN DE LOS CABLES DE LA BATERÍA

ADVERTENCIA

Siempre conecte el conductor positivo a la batería antes de conectar el conductor negativo. Esto evita la generación de chispas o posibles lesiones producidas por un cortocircuito eléctrico causado por el contacto del cuerpo del tractor con las herramientas que se usan para conectar los cables.

Por razones relacionadas con el embarque, la fábrica puede dejar los dos cables de la batería desconectados de los bornes. Para conectar los cables de la batería, proceda de la siguiente manera:

NOTA: El mazo de cables debe colocarse encima de la varilla de sujeción de la batería, de lo contrario podría dañarse el mazo de cables. Consulte la Figura 15 en la página 44.

Modelos con batería de ácido-plomo

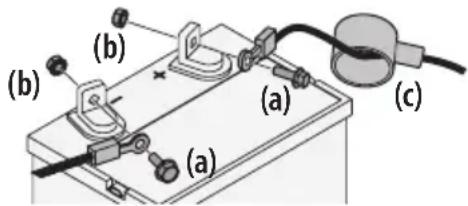

1. Retire la cubierta plástica, si está presente, del terminal positivo de la batería. Conecte el cable rojo al terminal positivo de la batería (+) utilizando el perno (a) y la tuerca hexagonal (b). Consulte la Figura 12.
2. Retire la cubierta plástica, si está presente, del terminal negativo de la batería y conecte el cable negro al terminal negativo de la batería (—) utilizando el perno (a) y la tuerca hexagonal (b). Consulte la Figura 12.
3. Coloque el capuchón de goma rojo (c) sobre el terminal positivo de la batería para protegerlo contra la corrosión. Consulte la Figura 12.

NOTA: Si la batería se pone en funcionamiento después de la fecha indicada en su parte superior o al costado de la misma, cárguela siguiendo las instrucciones de la sección Carga de la batería antes de operar el tractor.

Modelos con batería AGM

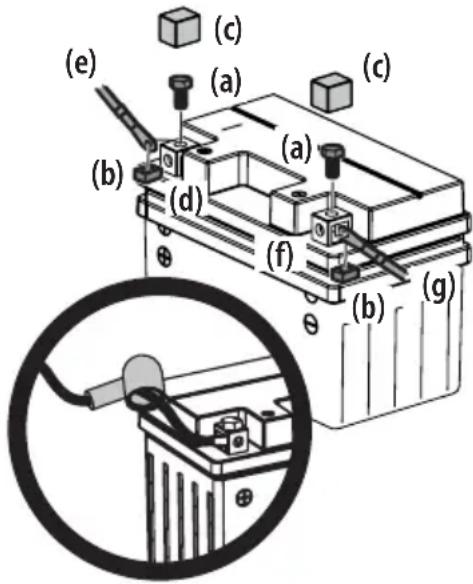

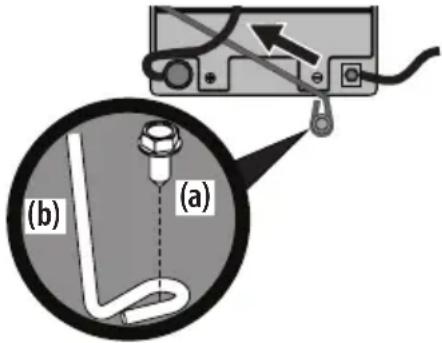

1. Extraiga los tornillos de cabeza hexagonal (a) y las tuercas cuadradas (b) situados en el extremo del mazo de cables o en la bolsa que acompaña a este manual. Guarde las piezas para uso posterior. Consulte la Figura 13 en la página 43.
2. Extraiga la cubierta de plástico (c), si la hay, del borne positivo de la batería (d) y fije el cable rojo (e) al borne positivo de la batería (d) con uno de los tornillos hexagonales (a) y las tuercas cuadradas (b), del paso 1. Use un destornillador Philips. Consulte la Figura 13 en la página 43.
3. Coloque el capuchón de caucho rojo por encima del borne positivo de la batería para protegerlo contra la corrosión. Consulte el recuadro de la Figura 13 en la página 43.

MONTAJE

1. Extraiga la cubierta de plástico (c), si la hay, del borne negativo de la batería (f) y conecte el cable negro (g) al borne negativo de la batería (f) con el tornillo hexagonal (a) y la tuerca cuadrada (b) restantes. Consulte la Figura 13.

NOTA: Si la batería se pone en funcionamiento después de la fecha indicada en su parte superior o al costado de la misma, cárguela siguiendo las instrucciones Carga de la batería antes de ponerla en funcionamiento.

• Algunas baterías se llenan de ácido de batería y luego se sellan en la fábrica. Sin embargo, para asegurar un ciclo de vida adecuado es necesario realizar cierto mantenimiento, aún en las baterías 'sin mantenimiento'.
• Rocíe los bornes y el cable expuesto con un sellador de terminales de bornes de batería o recubra los bornes con una capa delgada de grasa o vaselina, para protegerlos contra la corrosión.
• Siempre mantenga limpios y libres de corrosión los cables y los bornes de la batería.
• Algunos modelos vienen equipados con una batería que contiene un electrolito líquido. Manipule la batería con cuidado y evite inclinarla para evitar fugas.

• Cuando el tractor se guarda durante períodos prolongados, desconecte el cable negativo de la batería. No es necesario retirar la batería.
• Todas las baterías se descargan durante el almacenamiento. Mantenga el exterior de la batería limpio, especialmente la parte superior. Una batería sucia se descarga con mayor rapidez.
• La batería debe guardarse con carga completa. Una batería descargada se puede congelar más pronto que una batería cargada. Una batería con carga completa se guarda por más tiempo en temperaturas frías que en temperaturas altas.
• Vuelva a cargar la batería antes de volver a ponerla en servicio. Aun cuando el tractor pueda arrancar, el sistema de carga del motor tal vez no recargue totalmente la batería.

RETIRO DE LA BATERÍA

ADVERTENCIA

Los contactos, bornes y accesorios de la batería contienen plomo y compuestos de plomo. Lávese las manos después de estar en contacto con estos componentes.

La batería está ubicada debajo del bastidor del asiento. Para retirar la batería:

Modelos con batería de ácido-plomo

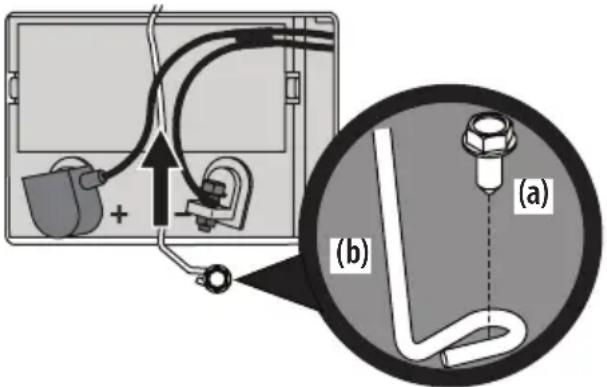

1. Retire el tornillo de cabeza hexagonal y la tuerca Sems que fijan el conductor negativo negro de la batería al borne negativo de la batería (marcado 'NEG' (-)). Aleje el cable del terminal negativo de la batería.
2. Retire el tornillo de cabeza hexagonal y la tuerca Sems que fijan el conductor positivo rojo de la batería al borne positivo de la batería (marcado 'POS' (+)).
3. Extraiga el tornillo de cabeza hexagonal con arandela (a) que sujeta la barra de sujeción de la batería al marco (b). Luego levante la barra de sujeción (b) de la batería para liberar la batería. Consulte la Figura 14.

1. Levante con cuidado la batería para sacarla del tractor.
2. Instale la batería repitiendo los pasos anteriores en orden inverso.

Modelos con batería AGM

1. Extraiga el tornillo de cabeza hexagonal y la tuerca cuadrada que fijan el conductor negativo negro de la batería al contacto negativo de la batería (marcado NEG (-)). Aleje el cable del contacto negativo de la batería.
2. Extraiga el tornillo de cabeza hexagonal y la tuerca cuadrada que fijan el conductor positivo rojo de la batería al contacto positivo de la batería (marcado POS (+)).

MONTAJE

1. Extraiga el soporte de sujeción de la batería empujando el extremo de acoplamiento hacia afuera de la lengüeta de la tapa de protección que está a la derecha de la batería. A continuación, levante la varilla de sujeción de la batería hacia arriba para liberarla. Consulte la Figura 15.

(b) (a)

Figura 15

1. Levante con cuidado la batería para sacarla del tractor.
2. Instale la batería repitiendo los pasos anteriores en orden inverso.

CARGA DE LA BATERÍA

Si el tractor ha estado guardado durante un tiempo, pruebe la batería y, si es necesario, recárguela.

Modelos con batería de ácido-plomo

• Una lectura de voltímetro o probador de carga de 12.4 voltios (CC) o menos en los bornes de la batería indica que la batería debe cargarse.
• Debe utilizarse un cargador de batería de ácido-plomo. La tasa recomendada de carga es 4A/14.7V.
• Si su cargador de batería es automático, cargue la batería hasta que el cargador indique que se ha completado la carga. Si el cargador no es automático, cargue durante ocho (8) horas como mínimo.

Modelos con batería AGM

• Debe utilizarse un cargador de batería AGM. La tasa recomendada de carga es 1.1A/14.8V.
  ¡IMPORTANTE! NO use un cargador para automóviles.
• Si su cargador de batería es automático, cargue la batería hasta que el cargador indique que se ha completado la carga. Si el cargador no es automático, cargue durante ocho (8) horas como mínimo.

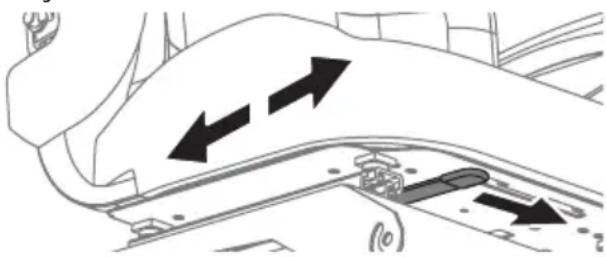

Ajuste del Asiento

1. Para ajustar la posición del asiento, empuje la palanca de ajuste del asiento hacia la izquierda y manténgala en esa posición.
2. Deslice el asiento hacia delante o atrás hasta la posición deseada.
3. Suelte la palanca de ajuste. Asegúrese de que el asiento esté fijo en su posición antes de operar el tractor. Consulte la Figura 16.

NOTA: Este Manual del Operador corresponde a varios modelos. Las características del tractor pueden variar según los modelos. No todas las características que se incluyen en este manual se aplican a todos los modelos de tractor y la máquina que se ilustra aquí puede diferir de la suya.

NOTA: Todas las referencias en este manual al lado izquierdo o derecho y a la parte delantera o trasera del tractor se refieren únicamente a la posición de funcionamiento. Las excepciones, si las hubiere, serán especificadas.

① Volante

El volante se utiliza para controlar la dirección del tractor.

② Palanca de ajuste de la columna de dirección

La palanca de ajuste de la columna de dirección está ubicada a la derecha de la columna de dirección. Para ajustar la columna, tire hacia arriba de la palanca de ajuste de la columna de dirección y mueva la columna de dirección hasta la posición deseada. Suelte la palanca de ajuste de la columna de dirección para que la columna de dirección quede fija en la posición deseada.

③ Pedal de marcha adelante

El pedal de marcha adelante está ubicado del lado derecho del tractor, sobre el estribo. Presione el pedal de marcha adelante hacia adelante para que el tractor se mueva en esa dirección. La velocidad absoluta también se controla con el pedal de marcha adelante. Cuanto más se presione el pedal hacia adelante, más rápido se moverá el tractor. El pedal volverá a su posición neutral original/ cuando se suelte.

4 Pedal de retroceso

El pedal de retroceso está ubicado del lado derecho del tractor, sobre el estribo. La velocidad absoluta también se controla con el pedal de retroceso. Cuanto más se presione el pedal hacia abajo, más rápido se moverá el tractor. El pedal volverá a su posición neutral original/cuando se suelte.

FUNCIONAMIENTO

⑤ Pedal de Elevación de la Plataforma

El pedal de elevación de la plataforma está ubicado en el vértice delantero izquierdo de la plataforma. El pedal se usa junto con la perilla de elevación de la plataforma para subir y bajar la plataforma de corte. Oprima hacia adelante el pedal de elevación de la plataforma, gire la perilla de elevación de la plataforma hasta la altura deseada y suelte el pedal de elevación de la plataforma.

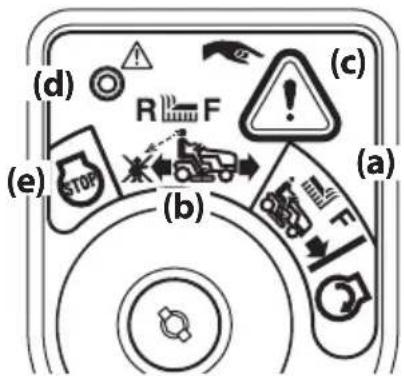

6 Módulo de encendido

ADVERTENCIA

Nunca deje una máquina en funcionamiento sin vigilancia. Siempre desconecte la PTO, ponga el freno de mano, pare el motor y retire la llave, para evitar un arranque involuntario.

Para arrancar el motor, inserte la llave en el interruptor de encendido y gírela en el sentido de las agujas del reloj hacia la posición START (arranque). Suelte la llave en la posición MODO NORMAL DE CORTE, suía vez que haya arrancado el motor.

Para detener el motor, gire la llave de encendido en sentido contrario a las agujas del reloj hasta la posición STOP (parar).

PRECAUCIÓN

Antes de utilizar el tractor, consulte el Sistema de interbloqueo de Seguridad y el Encendido del Motor en la sección de funcionamiento de este manual para ver instrucciones detalladas sobre el módulo del interruptor de encendido y del funcionamiento del tractor en el MODO PRECAUCIÓN MARCHA ATRÁS.

NOTA: Para evitar un arranque accidental y/o la descarga de la batería, quite la llave del interruptor de encendido cuando el tractor no se encuentra en uso.

⑦ Toma de fuerza (PTO)

El interruptor de la PTO está ubicado en la consola del lado derecho, a la izquierda del medidor horario/panel indicador.

El interruptor de la PTO hace funcionar el embrague de la PTO eléctrica montado en la base del cigüeñal del motor. Tire de la perilla del interruptor hacia arriba para enganchar el embrague de la toma de fuerza PTO, o empuje la perilla hacia abajo para desenganchar el embrague.

Al arrancar el motor, el interruptor de la toma de fuerza (PTO) debe estar en posición "OFF" (Desactivado).

OFF ↑ ON

⑧ Palanca de derivación de la transmisión

La palanca de derivación de la transmisión está situada a la derecha del asiento del operador, junto a la palanca de freno de mano. Cuando se engancha, la varilla abre una derivación dentro de las transmisiones hidrostáticas, lo cual permite empujar el tractor a mano a lo largo de distancias cortas. Consulte la sección Montaje para ver instrucciones adicionales.

PRECAUCIÓN

Nunca remolque su tractor. Si se remolca el tractor con las ruedas traseras apoyadas en el suelo se pueden causar daños graves a las transmisiones.

⑨ Palanca de freno de mano

La palanca de freno de mano está situada a la derecha del asiento del operador, junto a la palanca de derivación de la transmisión. Se usa para poner el freno de mano cuando el tractor está inactivo. Consulte la sección Conducción del tractor de este manual para ver instrucciones detalladas sobre el freno de mano.

NOTA: Si el operador abandona el asiento y deja el motor en funcionamiento, deberá colocar el freno de mano, o el motor se apagará de forma automática.

10 Posicionamiento de la altura de la plataforma

Cada rotación representa un cambio de 1/4" (6.35 mm) en la altura de la plataforma. Las posiciones varían de 1" (2.5 cm) hasta 4-1/2" (11.4 cm) en el punto más alto.

11 Perilla de elevación de la plataforma

La perilla de elevación de la plataforma se usa junto con el pedal de elevación de la plataforma para subir y bajar la plataforma de corte. Oprima hacia adelante el pedal de elevación de la plataforma, gire la perilla de elevación de la plataforma hasta la altura deseada y suelte el pedal de elevación de la plataforma.

12 Portavasos

El portavasos está ubicado en la parte superior de la consola.

13 Bandeja de almacenamiento

La bandeja de almacenamiento está ubicada en la parte posterior de la consola.

FUNCIONAMIENTO

14 Tapón del Depósito de Combustible

Gire el tapón en el sentido contrario a las agujas del reloj y tire hacia afuera para sacarlo. El tapón del combustible está amarrado al tractor para impedir que se pierda. No intente retirar el tapón del tractor. Llene el tanque hasta 1/2" (12.7 mm) por debajo de la parte inferior del cuello de llenado, dejando un poco de espacio en el tanque para la expansión del combustible. No llene en exceso el depósito de combustible.

Empuje el tapón hacia abajo sobre el cuello de llenado del depósito de combustible y gírelo al menos dos clics en el sentido de las agujas del reloj para ajustarlo. Siempre vuelva a colocar el tapón del depósito de combustible bien ajustado después de quitarlo.

ADVERTENCIA

Nunca llene el depósito de combustible si el motor está en funcionamiento. Si el motor está caliente por haber funcionado hasta hace poco, déjelo enfriar al menos cinco minutos antes de volver a cargar combustible. La gasolina es muy inflamable y podría salpicar el motor y causar un incendio.

15 Medidor horario y avisador de revisión

LCD (si se incluye)

Medidor horario y el avisador de revisión LCD le recuerda al operador los intervalos de mantenimiento para el cambio de aceite del motor, el servicio

日 | 1/10

del filtro de aire, las advertencias de bajo nivel de aceite y poca batería. Cuando la llave se rota fuera de la posición STOP (detención), pero no está en la posición START (arranque), el medidor horario y el avisador de revisión LCD mostrará brevemente la tensión de la batería, seguido de las horas acumuladas del tractor.

NOTA: Cuando la llave de encendido está fuera de la posición STOP (detención), el símbolo del reloj de arena 📄 enciende/parpadea para indicar que está registrando las horas de funcionamiento del tractor, independientemente de que el motor esté encendido o no.

CAMBIAR EL ACEITE

La pantalla LCD alternará las letras "CHG" (cambiar), seguidas de las letras "OIL" (aceite), seguidas de las letras "SOON" (pronto), y luego finalmente seguidas por el tiempo acumulado del medidor. "CHG/OIL/SOON/TIME" se alternarán en la pantalla durante 7 minutos después de que el medidor llegue a 50 horas. Este intervalo del avisador de revisión de aceite se producirá cada 50 horas. Antes de que finalice el intervalo, cambie el de aceite del motor según se indica en este Manual del operador del motor.

POCO ACEITE

NOTA: La función de baja presión de aceite solo aparece si el motor tiene un interruptor de presión de aceite.

En la pantalla LCD aparecen alternadas las letras "LO" (nivel bajo) seguidas de las letras "OIL" (aceite), seguidas luego del tiempo acumulado del medidor indicarán que el tractor tiene poca presión de aceite. Esto es común se enciende un motor. El indicador permanecerá activo hasta que el motor acumule presión después de encenderse. Si el indicador permanece encendido cuando el motor está a máxima velocidad y después de que hayan transcurrido unos pocos minutos de funcionamiento, detenga el tractor de inmediato, control el nivel de aceite del motor y agregue aceite según las instrucciones del Manual del Operador del Motor. Si el nivel de aceite es correcto y el indicador sigue encendido, comuníquese con un distribuidor de servicio autorizado.

POCA BATERÍA

Al arrancar, se visualiza fugazmente la tensión de la batería y luego cambia a horas acumuladas. Aparecen las letras "LO" (nivel bajo), seguidas de las letras "BATT" (batería), seguidas luego del tiempo acumulado del medidor. "LO/BATT/TIME" se muestra en la pantalla LCD cuando la tensión cae por debajo de 11.5 voltios. Cuando esto ocurre, significa que se debe cargar la batería o que el sistema de carga del motor no genera suficiente amperaje. Cargue la batería como se indica en la sección Montaje de este manual o haga controlar el sistema de carga por su distribuidor de servicio local.

REVISIÓN DEL FILTRO DE AIRE

En la pantalla LCD aparecen las letras "CLN" (limpiar), seguidas de las letras "AIR" (aire), seguidas por "FILT" (filtro), seguidas luego del tiempo acumulado del medidor. "CLN/AIR/FILT/TIME" se alternarán en la pantalla durante 7 minutos después de que el medidor llegue a 25 horas. Este intervalo del avisador de revisión del filtro de aire será cada 25 horas. En intervalos comunes con el de la revisión del aceite, aparece el mensaje del aceite primero seguido por el mensaje del filtro de aire.

⑯ Palanca de control del acelerador/cebador o control del acelerador

NOTA: Cuando se lo coloca en determinada posición, se mantiene una velocidad de motor uniforme.

PALANCA DE CONTROL DEL ACELERADOR/CEBADOR (SI SE INCLUYE)

Empuje la palanca de control del acelerador/estrangulador hacia adelante para aumentar la velocidad del motor. El tractor está diseñado para que funcione con la palanca de control del acelerador/cebador en aceleración máxima FAST (rápido) cuando se conduce el tractor y se engancha la plataforma de la cortadora de césped. Tire de la palanca de control del acelerador/cebador hacia atrás para reducir la velocidad del motor. Cuando arranque el motor, empuje la palanca de control totalmente hacia adelante a la posición CHOKE (cebador). Después de arrancar y calentar el motor, mueva la palanca de control hacia atrás hasta que sienta que pasa el bloqueador del estrangulador. El objetivo del acelerador no es controlar la velocidad de la unidad, sino que debe permanecer a alta velocidad mientras se operan las cuchillas.

FUNCIONAMIENTO

CONTROL DEL ACELERADOR (SI SE INCLUYE)

Empuje la palanca de control del acelerador hacia adelante para aumentar la velocidad del motor. El tractor está diseñado para que funcione con la palanca de control del acelerador en aceleración máxima FAST (rápido) cuando se conduce el tractor y se engancha la plataforma del tractor. Tire de la palanca de control del acelerador hacia atrás para reducir la velocidad del motor.

17 Control del cebador (si se incluye)

El control del cebador determina la posición del cebador del motor. Tire de la perilla hacia afuera para cebar el motor; empuje la perilla hacia adentro para abrir el cebador.

Los faros se encuentran en el frente del bastidor. Los faros se encienden (ON) cada vez que se gira la llave de encendido sacándola de la posición STOP (detención) y se apagan (OFF) cuando la llave de encendido se mueve a la posición STOP (detención).

19 Palanca de ajuste del asiento

La palanca de ajuste del asiento está ubicada debajo del asiento. La palanca de ajuste del asiento permite el ajuste del asiento del operador hacia adelante o hacia atrás. Consulte la sección Montaje para ver instrucciones sobre cómo ajustar la posición del asiento.

20 Herramienta para usos múltiples

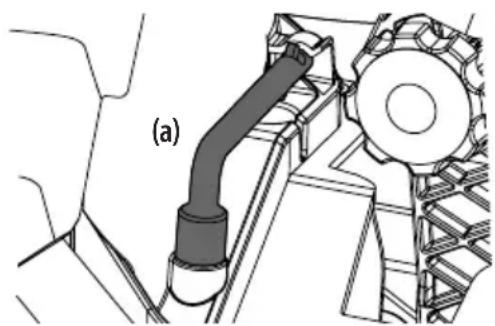

La herramienta para usos múltiples (a) está ubicada en el frente de la consola derecha. La herramienta para usos múltiples (a) se puede utilizar como bloqueo de elevación de la plataforma, para extraer el perno del estribo, y se puede utilizar como herramienta de extracción con el extremo de la toma de 1/2". Consulte la sección Cuidado del producto para obtener más información sobre el uso de la herramienta para usos múltiples (a). Consulte la Figura 18.

- Antes de la operación, consulte la tabla del programa de mantenimiento que aparecen en este manual para las revisiones programadas habitualmente.

• Se certifica que este motor funciona únicamente con gasolina normal sin plomo, nueva y limpia. Cargue únicamente gasolina sin plomo limpia y fresca, en un surtidor que indique un octanaje igual a 87 o más.
• No use gasolina que haya quedado de la temporada anterior, para minimizar la formación de depósitos de caucho en el sistema de combustible.
• El gasohol (hasta 10% de alcohol etílico, 90% de gasolina sin plomo por volumen) es un combustible aprobado. No se aprueba el uso de otras mezclas de gasolina/alcohol.
• El éter metílico terciario-butilico (MTBE) y las mezclas de gasolina sin plomo (hasta un máximo de 15% de MTBE por volumen) son combustibles aprobados. No se aprueba el uso de otras mezclas de gasolina/éter.

SISTEMA DE INTERBLOQUEO DE SEGURIDAD

ADVERTENCIA

NO opere el tractor si el sistema de interbloqueo de seguridad funciona mal. Este sistema fue diseñado para brindarle seguridad y protección.

Este tractor está equipado con un sistema de bloqueo de seguridad para protección del operador. Si el sistema de enclavamiento funciona mal, no se debe hacer funcionar el tractor. Comuníquese con un distribuidor de servicio autorizado.

• El sistema de interbloqueo de seguridad impide que el motor arranque o se encienda a menos que esté colocado el freno de mano, y la PTO esté DESACTIVADA en la posición de apagado (OFF).
• Si el operador abandona su asiento antes de poner el freno de mano, el motor se APAGARÁ automáticamente.
• El motor se apagará automáticamente si el operador abandona el asiento del tractor con el interruptor de la palanca de la toma de fuerza (PTO) en la posición de activación (ON), independientemente de si el freno de mano está puesto o no.

CONTROL DE LOS CIRCUITOS DE INTERBLOQUEO DE SEGURIDAD

Controle periódicamente los circuitos de interbloqueo de seguridad para estar seguro de que funcionan adecuadamente. Si un circuito de seguridad no funciona según el diseño, póngase en contacto con el distribuidor de servicio autorizado para que inspeccione el tractor. NO use el tractor si algún circuito de seguridad no está funcionando adecuadamente. Para controlar los circuitos de seguridad proceda de la siguiente manera:

1. Tire de la PTO hacia arriba, hasta la posición de activación (ON). Gire el interruptor de encendido a la posición START (arranque) momentáneamente; el motor no debería intentar arrancar.
2. Con el tractor en marcha, mueva ambos pedales de accionamiento a la posición neutra; luego levántese del asiento del operador. El motor debería detenerse.
3. Con los dos pedales de accionamiento en posición neutra y el freno de estacionamiento accionado, conecte el PTO. Levante hacia arriba desde el asiento del operador; el motor debería detenerse.

FUNCIONAMIENTO

ENCENDIDO DEL MOTOR

ADVERTENCIA

Esta unidad está equipada con un sistema de bloqueo de seguridad para protección del operador. No opere el tractor si alguna parte del sistema de bloqueo funciona mal. Controle periódicamente las funciones del sistema de enclavamiento para verificar que funcionen adecuadamente.

ADVERTENCIA

El operador debe estar sentado en el asiento del tractor al arrancar el motor.

NOTA: Consulte el manual del operador del motor para ver las instrucciones de llenado de gasolina y aceite.

1. El operador debe estar sentado en el asiento del tractor.
2. Active el freno de mano colocando los pedales de control de la transmisión en punto muerto, empujando la palanca del freno de mano hacia la derecha fuera de la posición "apagado" (a) y tirando de la palanca hacia atrás hasta que se bloquee en la posición "encendido" (b). Consulte la Figura 19.

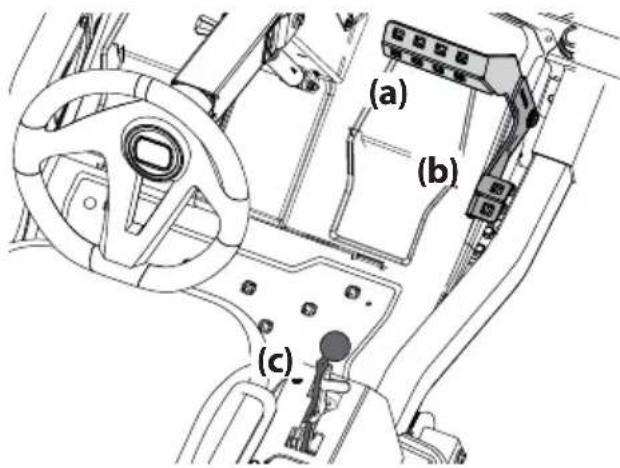

(a) (b)

Figura 19

1. Verifique que el interruptor de la potencia de arranque (PTO) se encuentre en posición desenganchada (abajo).
2. Mueva el control del regulador a distancia media entre las posiciones VELOCIDAD LENTA y VELOCIDAD RÁPIDA.
3. Mueva el control del cebador a la posición CHOKE (cebador) (si se incluye).
   NOTA: Si el motor está caliente, tal vez no sea necesario cebar el motor.
4. Gire la llave de encendido en el sentido de las agujas del reloj hasta la posición START (encendido). Una vez que arranque el motor, suelte la llave. Volverá a la posición NORMAL MOWING (corte normal).

PRECAUCIÓN

No mantenga la llave en la posición START (arranque) durante más de diez segundos por vez. Si lo hace, puede ocasionar daños al arrancador eléctrico del motor.

1. A medida que el motor se calienta, empuje gradualmente el control del cebador hacia abajo.

NOTA: No deje el control del cebador en la posición CHOKE (cebador) mientras opera el tractor. Si lo hace, se generará una mezcla de combustible "rica", lo cual hará que el motor no funcione bien.

1. Deje que el motor funcione unos cuantos minutos a una aceleración intermedia antes de someterlo a carga.
2. Observe el medidor horario/panel indicador. Si se enciende la luz del indicador de batería o de presión de aceite, detenga el motor inmediatamente. Haga que su distribuidor autorizado inspeccione el tractor.

ARRANQUE DEL MOTOR EN CLIMA FRÍO

Al arrancar el motor a temperaturas cercanas o inferiores al punto de congelamiento, asegúrese de que se use aceite de motor de viscosidad correcta y que la batería tenga carga completa.

Arranque el motor de la siguiente forma:

1. Asegúrese de que la batería se encuentre en buen estado. Una batería caliente tiene una capacidad de arranque mucho mayor que una batería fría.
2. Use combustible fresco para uso invernal. La gasolina para uso invernal tiene mayor volatilidad a los efectos de mejorar el arranque. No use gasolina que le haya quedado del verano.
3. Siga las instrucciones previas para Encendido del Motor.

USO DE CABLES DE ARRANQUE PARA ENCENDER EL MOTOR

ADVERTENCIA

Las baterías contienen ácido sulfúrico y producen gases explosivos. Asegúrese de que el área esté bien ventilada, use guantes y protectores de ojos y evite chispas o llamas cerca de la batería.

Si la carga de la batería no es suficiente para dar arranque al motor, vuelva a cargar la batería. Si no se dispone de un cargador de batería y debe arrancar el tractor, puede ser necesario usar una batería de urgencia. Conecte la batería de urgencia de la siguiente forma:

1. Conecte el extremo de un cable al terminal positivo rojo de la batería del tractor que no funciona; luego conecte el otro extremo de ese cable al terminal positivo de la batería de urgencia.
2. Conecte un extremo del otro cable negro al borne negativo de la batería de urgencia; luego conecte el otro extremo de ese cable al marco del tractor que no funciona, a la mayor distancia posible de la batería.
3. Arranque el tractor que no funciona según las instrucciones de arranque normales indicadas más arriba; luego desconecte los cables de puente en orden exactamente inverso al de la conexión.
4. Haga controlar y reparar el sistema eléctrico del tractor lo más pronto que fuere posible, para eliminar la necesidad de usar cables de puente para arrancarlo.

DETENCIÓN DEL MOTOR

1. Coloque el interruptor de la toma de fuerza (PTO) en la posición desactivada.
2. Aplique el freno de mano.
3. Mueva el acelerador a la posición VELOCIDAD LENTA y deje que el motor funcione en ralentí durante aproximadamente un minuto.

FUNCIONAMIENTO

1. Gire la llave de encendido a la posición STOP (parada) y quite la llave del interruptor de encendido.

NOTA: Siempre quite la llave del interruptor de encendido para evitar el arranque accidental o la descarga de la batería si el equipo queda sin supervisión.

Conducción del tractor

ADVERTENCIA

Evite los arranques súbitos, los excesos de velocidad y las detenciones intempestivas.

ADVERTENCIA

Los giros bruscos pueden afectar el control del tractor. Conduzca SIEMPRE el tractor lentamente antes de realizar giros bruscos.

1. Suelte el freno de mano. Mueva la palanca de control del acelerador/estrangulador a la posición FAST (velocidad rápida).
2. Para conducir hacia ADELANTE, presione lentamente el pedal de marcha adelante (a) hasta alcanzar la velocidad deseada. Consulte la Figura 20.

1. Para que el tractor se detenga o ande más despacio, saque el pie del pedal de transmisión marcha adelante (a) o atrás (b). Para bloquear el freno de mano, coloque los pedales de control de la conducción en punto muerto y tire de la palanca del freno de mano (c) hacia atrás hasta que bloquee en la posición de "encendido". Consulte la Figura 20.
2. Para conducir marcha atrás, verifique que el área de atrás esté despejada, luego presione lentamente hacia abajo el pedal de transmisión marcha atrás (b) con la parte anterior de la planta (NO con el talón) hasta alcanzar la velocidad deseada. Consulte la Figura 20.

PRECAUCIÓN

NO intente cambiar la dirección de desplazamiento mientras el tractor está en movimiento. Siempre lleve el tractor a la detención completa antes de mover el tractor desde la posición de avance a la de marcha atrás o viceversa.

ADVERTENCIA

No abandone el asiento del tractor sin colocar primero la perilla de la PTO en la posición desactivada OFF (apagado) y sin poner el freno de mano. Si deja el tractor sin vigilancia, apague el motor y retire la llave.

MODO DE PRECAUCIÓN EN MARCHA ATRÁS

La posición MODO DE PRECAUCIÓN EN MARCHA ATRÁS de 2016 módulo de encendido permite operar el tractor marcha atrás con las cuchillas (PTO) acopladas.

NOTA: No se recomienda cortar el césped en marcha atrás.

ADVERTENCIA

Tenga mucho cuidado cuando opere el tractor en MODO DE PRECAUCIÓN EN MARCHA ATRÁS ¿Mino siempre hacia abajo y detrás de usted antes y durante el retroceso. No haga funcionar el tractor cuando haya niños u otras personas cerca. Detenga el tractor inmediatamente si alguien se acerca.

Para usar el MODO DE PRECAUCIÓN DE RETROCESO

NOTA: El operador DEBE estar sentado en el asiento del tractor.

1. Ponga en marcha el motor como se indicó previamente.
2. Gire la llave de la posición CORTE NORMAL (la la posición MODO DE PRECAUCIÓN DE RETROCESO (b) del módulo de encendido. Consulte la Figura 21.

1. Oprima el BOTÓN DE MARCHA ATRÁS (en el ángulo superior derecho del módulo de encendido. La luz indicadora roja (d) que está en el ángulo superior izquierdo del módulo de encendido se mantendrá ENCENDIDA mientras esté activada. Consulte la Figura 21.
2. Una vez activada (luz indicadora ENCENDIDA), el tractor podrá operar en marcha atrás con las cuchillas de corte (PTO) engranadas.
3. Siempre mire hacia abajo y hacia atrás antes y mientras opera en marcha atrás, para asegurarse de que no haya niños en el área. Luego de volver a desplazarse hacia adelante, vuelva la llave a la posición de CORTE NORMAL Consulte la Figura 21.

FUNCIONAMIENTO

6. El MODO DE PRECAUCIÓN DE RETROCESO (b)

permanecerá activado hasta que (consulte la Figura 21 en la página 50):

a. La llave se coloca ya sea en la posición CORTE NORMAL

(a) o STOP

o bien

b. El operador abandone el asiento.

Opere el embrague de la toma de fuerza (PTO) de la siguiente forma:

NOTA: Durante el periodo de asentamiento inicial de su tractor, para activar la PTO y evitar que el motor se cale, permita que el motor se caliente antes de activar la PTO. El periodo de asentamiento varía según el motor.

1. Mueva la palanca de control del acelerador hasta la posición de velocidad rápida (FAST).
2. Tire del interruptor de la toma de fuerza (PTO) hacia arriba a la posición ENGAGED (activado).
3. El operador debe permanecer sentado en el tractor en todo momento. Si el operador debe abandonar el asiento sin desactivar la toma de fuerza, se apagará el motor del tractor.
4. El embrague de la PTO no funcionará cuando el tractor circule en sentido inverso sin utilizar el modo de precaución en marcha atrás. Consulte la sección Modo de precaución en marcha atrás.

Corte de Césped

ADVERTENCIA

Para ayudar a evitar el contacto con las cuchilla o una lesión causada por algún objeto que sea arrojado, mantenga a cualquier observador, ayudantes, niños y animales alejados al menos 75 pies (23 metros) de la máquina mientras está en funcionamiento. Pare la máquina si alguien ingresa al área.

ADVERTENCIA

Asegúrese que el área donde se va a cortar esté libre de desechos, ramitas, piedras, cables u otros objetos que puedan ser arrojados por las cuchillas rotativas.

ADVERTENCIA

Planifique el patrón de corte, para evitar que la descarga de materiales se dirija hacia caminos, aceras, observadores, etc. Evite además descargar material contra una pared u obstrucción, ya que esto podría hacer que el material descargado rebotara contra el operador.

ADVERTENCIA

Tenga sumo cuidado al atravesar senderos de grava o caminos de acceso. Desactive la PTO y levante la plataforma hasta la posición más alta antes de cruzar.

NOTA: No enganche la plataforma de corte cuando esté baja sobre el pasto. Se produce el desgaste prematuro y la posible falla de la correa en 'V' y del embrague de la PTO. Antes de enganchar la plataforma de corte, levante totalmente la plataforma o lleve la máquina a un área donde no haya césped.

• Corte de forma transversal a la pendiente, no hacia arriba ni hacia abajo. Si corta el césped en pendiente, comience por la base y desplácese hacia arriba para asegurar que siempre se gire cuesta arriba.
• No corte a alta velocidad absoluta, especialmente si tiene instalado un kit de abono o un colector de césped.
• No corte el césped demasiado corto. El césped corto fomenta el crecimiento de maleza y se pone amarillo rápidamente cuando escasea la lluvia.
• Siempre haga funcionar el tractor con el acelerador en la posición FAST (rápido) mientras corta el césped.
• Al realizar la primera pasada elija un punto del lado opuesto del área a cortar. Siga el punto para mantener una línea recta.
• Mueva el control del acelerador/cebador o el control del acelerador a la posición FAST (rápido) y conecte la PTO.
• Baje la plataforma de corte al valor de altura deseado.
• Empuje el pedal de control de marcha de avance lentamente y de forma pareja hacia adelante para que el tractor avance hacia adelante, y mantenga la orientación del tractor en línea recta hacia el punto de alineación.
• Para obtener los mejores resultados, se recomienda realizar las dos primeras vueltas de corte con la descarga hacia el centro. Después de las dos primeras pasadas, cambie la dirección para arrojar la descarga hacia afuera, para equilibrar el corte. Esto otorgará un mejor aspecto al césped.

NOTA: La velocidad del tractor afectará la calidad del corte del césped. Cortar el césped a toda velocidad afectará negativamente en la calidad del corte. Controle la velocidad de avance con los pedales de conducción.

• Su tractor está diseñado para cortar césped residencial normal de una altura no superior a 10" (25 cm). No intente cortar césped demasiado crecido, seco (como un pastizal) ni pilas de hojas secas. El césped o las hojas que estén secos pueden entrar en contacto con el escape del motor y/o acumularse en el tractor.
• No intente cortar malezas frondosas o césped sumamente alto. El tractor fue diseñado para cortar el césped, NO para podar malezas.
• Mantenga las cuchillas afiladas y cámbielas cuando se gasten.
• Cuando se acerque al otro extremo de la franja, reduzca la velocidad o deténgase antes de girar. Se recomienda realizar un giro en U a menos que sea necesario realizar un giro de radio cero.
• Alinee la cortadora de césped con un borde de la franja cortada y superponga la pasada aproximadamente 3" (7.6 cm).
• Oriente el tractor en cada franja subsiguiente de modo que se alinee con la franja ya cortada.
• Para evitar la formación de surcos o ranuras en el césped, en lo posible varíe la dirección de las franjas de corte aproximadamente 45° en cada corte subsiguiente.

Siempre que detenga el tractor por cualquier razón en un área de césped, haga lo siguiente:

• Aplique el freno de mano.
• Apague el motor y retire la llave.
• Eso permitirá reducir al mínimo la posibilidad de que su césped resulte "quemado" por el escape caliente del motor en funcionamiento.

CUIDADO DEL PRODUCTO

ADVERTENCIA

Antes de limpiar, reparar o inspeccionar, compruebe que la(s) cuchilla(s) y todas las piezas móviles se hayan detenido. Apague el motor, retire la llave, desconecte el o los cables de las bujías y el cable negativo de la batería para evitar un arranque involuntario. Para protegerse los ojos, utilice siempre anteojos o antiparras de seguridad durante la operación o mientras realiza ajustes o reparaciones.

Siga el programa de mantenimiento que se presenta a continuación. En esta tabla sólo se describen pautas de revisión.

Consulte el Manual del Operador del Motor para obtener información sobre las tareas de mantenimiento del motor que se enumeran en la siguiente tabla.

NOTA: El programa de mantenimiento continúa en la página siguiente.

	Antes de cada uso	Después de las primeras 5 horas	Cada 10 horas	Cada 25 horas	Cada 50 horas	Cada 100 horas	Cada 200 horas	Antes de almacenar	Consulte el Manual del Motor
Verifique/limpie los filtros de admisión y los ventiladores de refrigeración del motor #	√							√
Verifique/limpie el colector de escape, tubo del silenciador y los protectores del silenciador #	√							√
Verifique/limpie la parte de arriba y de abajo de la plataforma, debajo y alrededor de las cubiertas del husillo y del área de la correa #	√							√
Verifique/limpie alrededor de los fusibles, cableado y mazos de cables #	√							√
Verifique/limpie alrededor de la transmisión, eje y ventiladores #	√							√
Verifique/Agregue/Cambie el líquido de transmisión según sea necesario							√
Controle si el filtro de aire tiene piezas sucias, sueltas o dañadas	√
Controle el nivel de aceite del motor	√
Limpie los bornes de la batería			√					√
Engrase todos los puntos de lubricación			√					√
Revise el filtro de admisión del motor/limpie según sea necesario			√					√
Revise las cuchillas/afile o reemplace según sea necesario			√					√
Verifique la presión de aire de los neumáticos			√					√
Revise/limpie la parte de abajo de la plataforma	√		√
Verifique el sistema de enclavamiento de seguridad			√					√
Verifique el tiempo de detención de las cuchillas			√					√
Inspeccione y lubrique las ruedas de la plataforma				√				√
Inspeccione y lubrique el conjunto de dirección				√
Verifique el nivel/inclinación de la plataforma				√				√
Verifique las correas y poleas para ver si están dañadas/desgastadas					√
Verifique que todos los herrajes están en su lugar y asegurados						√

CUIDADO DEL PRODUCTO

	Antes de cada uso	Después de las primeras 5 horas	Cada 10 horas	Cada 25 horas	Cada 50 horas	Cada 100 horas	Cada 200 horas	Antes de almacenar	Consulte el Manual del Motor
Verifique el par de ajuste del perno montaje del motor (ajuste hasta 325-450 pulgadas-libras (37-50 N-m))		√	√	√	√
Verifique el par de apriete de la tuerca de montaje de la cuchilla (ajuste hasta 70-90 pies-libras (95-122 N-m))		√	√	√
Verifique el estado y la separación de la bujía de encendido						√	√	√
Cambio del aceite de asentamiento del motor		√							√
Cambio el aceite del motor					√	√	√
Verifique el sistema de combustible (Circuitos, depósito, tapón, accesorios)		√	√	√	√
Verifique el amortiguador de chispas		√	√	√	√
Reemplace el filtro de aceite					√	√	√
Limpie o cambie el filtro de aire					√				√
Reemplace el filtro de combustible					√				√
Haga controlar y ajustar la holgura de la válvula*									√

* -- Solicite a un distribuidor de servicio autorizado que realice este servicio

-- Realice esta acción con mayor frecuencia en condiciones de sequía y/o cuando se realice el acolchado

NOTA: Este Manual del Operador corresponde a varios modelos. Las características del tractor pueden variar según los modelos. No todas las características que se incluyen en este manual se aplican a todos los modelos de tractor y la máquina que se ilustra aquí puede diferir de la suya.

Cuidado del Tractor Posterior al Funcionamiento

Después de cada vez que se usa el tractor, a fin de asegurar condiciones seguras de funcionamiento, consulte la tabla del Cronograma de Mantenimiento que se presenta en este manual para un cuidado adecuado del tractor.

ADVERTENCIA

Si no se siguen estas recomendaciones, usted u otras personas podrían sufrir lesiones graves, o se podría dañar el tractor.

Limpieza de la parte inferior de la plataforma

SISTEMA DE LAVADO DE LA PLATAFORMA (SI SE INCLUYE)

La plataforma del tractor puede estar equipada con un puerto de agua sobre su superficie como parte del sistema de lavado de la plataforma.

Utilice el sistema de lavado de la plataforma para lavar la parte inferior de la plataforma y quitar los restos de césped recortado e impedir la acumulación de sustancias químicas corrosivas. Realice los siguientes pasos DESPUÉS DE CADA CORTE DE CÉSPED:

1. Una el adaptador del pico a una manguera de jardín estándar conectada al suministro de agua.
2. Mueva el tractor a un lugar dentro del alcance de la manguera donde se puedan desechar los recortes de césped húmedos. Desconecte la toma de fuerza PTO, aplique el freno de mano y detenga el motor.

CUIDADO DEL PRODUCTO

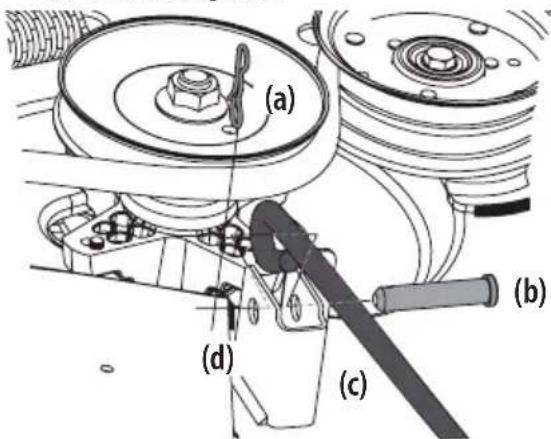

1. Tire del collarín de ajuste (a) del adaptador del pico (b) hacia atrás y empuje el adaptador del pico sobre el pico de lavado de la plataforma (c). Suelte el collarín de ajuste para trabar el adaptador del pico en el pico de lavado de la plataforma. Consulte la Figura 22.

1. Abra el suministro de agua.
2. Desde el asiento del operador del tractor, encienda el motor y enganche la toma de fuerza (PTO). Deje funcionar según sea necesario. Desactive la PTO y detenga el motor.
3. Cierre el suministro de agua.
4. Tire del collarín de ajuste del adaptador del pico hacia atrás para desconectar el adaptador del pico del pico de lavado de la plataforma.

Limpieza del Tractor

ADVERTENCIA

Si el tractor se ha puesto en marcha recientemente, el motor, el silenciador y las superficies metálicas circundantes estarán muy calientes y pueden causar quemaduras en la piel. Deje que el motor se enfríe durante al menos cinco minutos. Tenga precaución para evitar quemaduras.

El tractor se debe limpiar después de cada uso y bajo ciertas condiciones; es decir, en condiciones secas y/o cuando se realice el acolchado, puede ser necesario realizar limpiezas adicionales.

Una de las mejores maneras de mantener el funcionamiento eficiente de su tractor y reducir el riesgo de incendio es eliminar regularmente la acumulación de desechos del tractor. Siga las recomendaciones a continuación y contacte a su distribuidor autorizado si tiene alguna pregunta.

- Deje que la máquina se enfríe al menos cinco minutos en un área abierta antes de limpiarla.

NOTA: No se recomienda utilizar una lavadora a presión o una manguera de jardín para limpiar el tractor, salvo para limpiar la parte inferior de la plataforma. Puede dañar los componentes eléctricos, los husillos, las poleas, los rodamientos o el motor. El uso de agua acortará la vida útil de la máquina y reducirá su capacidad de servicio.

- Mantenga ambos lados de las ranuras de refrigeración de la transmisión, el colector de escape, alrededor de los fusibles, todo el cableado y los armeses de cables, el tubo del silenciador, el protector del silenciador, los filtros de admisión del motor y las aletas de refrigeración, etc., libres de residuos de pasto y hojas. Consulte la Figura 23.

- Limpie la parte superior de la plataforma de corte, debajo de las cubiertas de husillos y del área de correas. Consulte la Figura 24.

- Limpie alrededor y cerca de la transmisión, eje y área de ventiladores. Consulte la Figura 25.

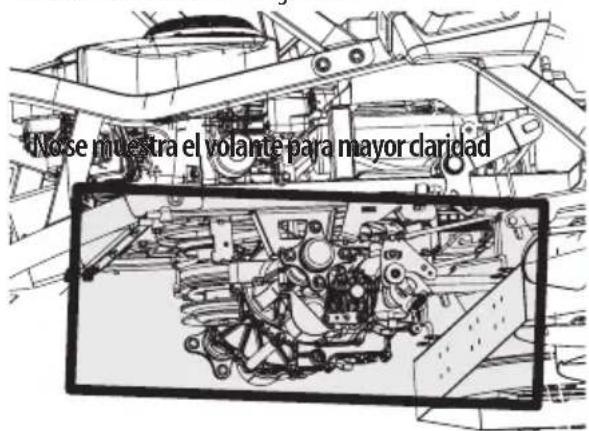

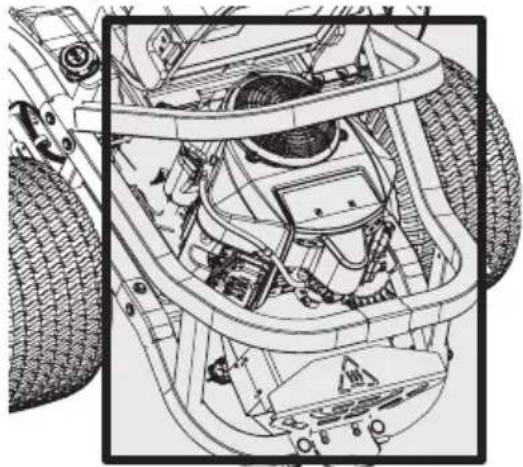

Nose muestra el volante para mayor claridad

Figura 25

CUIDADO DEL PRODUCTO

• Se pueden acumular residuos en cualquier parte del tractor, especialmente en superficies horizontales. Puede ser necesario realizar una limpieza adicional cuando corte césped en condiciones secas o cuando se realice el acolchado.
• Las fugas y los derrames de combustible o de aceite y la lubricación excesiva también pueden convertirse en lugares de acumulación de residuos. La reparación de las fugas y la limpieza inmediata de los derrames de aceite o de combustible pueden ayudar a reducir los riesgos de incendio.
• Además de limpiar el tractor antes de utilizarlo y antes de guardarlo, no intente cortar césped demasiado crecido (de 10" (25.4 cm) o más de altura), seco (como un pastizal) ni pilas de hojas secas. El césped o las hojas secas pueden entrar en contacto con el escape del motor y/o acumularse en la plataforma de corte presentando un potencial peligro de incendio.

Almacenaje del tractor

• Deje que la máquina se enfríe en un lugar abierto al menos cinco minutos antes de almacenarla.
• No estacione el tractor cerca de cualquier material inflamable (madera, ropa o productos químicos) o de llamas abiertas o cualquier otra fuente de ignición (hornos, calentadores de agua u otros tipos de calefactores).
• Quite todos los materiales combustibles del tractor antes de guardarlo. Vacíe las cajas de carga y los colectores o contenedores de césped.
• Si el tractor está equipado con una válvula de corte de combustible, interrumpa siempre el flujo de combustible cuando almacene o transporte el tractor.
• Verifique el sistema de combustible (circuits, depósito, tapón y accesorios) de acuerdo con el cuadro de mantenimiento para ver si hay grietas o pérdidas. Repárelos y límpielos según sea necesario.

Mantenimiento

EXTRACCIÓN DEL PANEL DE PISO

ADVERTENCIA

No opere el tractor si se extrajo el panel de piso.

El panel de piso se puede quitar para realizar tareas de mantenimiento, revisión y limpieza. Para extraer el panel de piso:

1. Con una herramienta para usos múltiples o una llave de cubo de 1/2", extraiga el tornillo de cabeza hexagonal (a) que sujeta el panel de piso en su lugar. Consulte en la Figura 26.

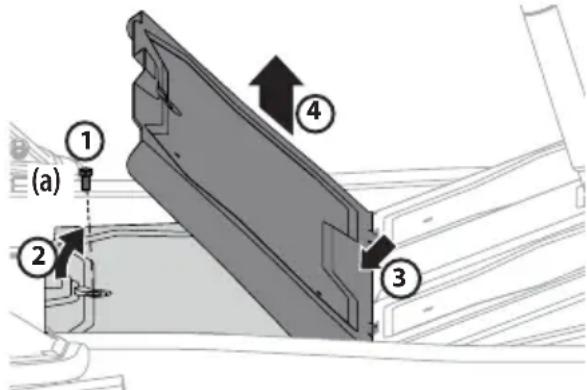

1. Levante con cuidado la parte trasera del panel de piso. Consulte en la Figura 26.
2. Para liberar el frente del panel de piso, deslícelo hacia atrás. Consulte en la Figura 26.
3. Levántelo para separarlo del tractor. Consulte en la Figura 26.
4. Para colocar el panel de piso nuevamente en el tractor, vuelva a colocarlo con atención en su lugar y vuelva a colocar el tornillo de cabeza hexagonal que se extrajo en el paso 1. Ajuste hasta 108-132 pulgadas-libras (12-15 N-m).

MOTOR

ADVERTENCIA

Deje que la máquina se enfríe en un lugar abierto al menos cinco minutos antes de almacenarla o de volver a cargarle combustible.

Consulte las instrucciones y procedimientos de mantenimiento del motor en el Manual del Operador del Motor.

NOTA: El mantenimiento, la reparación o el reemplazo de los dispositivos y los sistemas del control de emisiones, que corre por cuenta del cliente, puede realizarlo cualquier establecimiento o individuo especializado en reparaciones de motores. Los arreglos en garantía deben ser realizados por un distribuidor autorizado.

CAMBIO DE ACEITE DEL MOTOR

ADVERTENCIA

Si el tractor se ha puesto en marcha recientemente, el motor, el silenciador y las superficies metálicas circundantes estarán muy calientes y pueden causar quemaduras en la piel. Deje que el motor se enfríe durante al menos cinco minutos. Tenga precaución para evitar quemaduras.

NOTA: El filtro de aceite se debe cambiar en cada intervalo de cambio de aceite.

Para realizar el cambio de aceite, proceda de la siguiente manera:

1. Ubique la manguera de drenaje de aceite (a) que está en el costado del motor. Consulte la Figura 27.
2. Para recoger el aceite usado, coloque un recipiente adecuado con al menos una capacidad de 2.5 cuartos de galón (2.37 litros) debajo de la abertura de la manguera de drenaje de aceite. Retire el tapón de llenado de aceite/la varilla de nivel de aceite (b) del tubo de llenado. Consulte la Figura 27.
3. Mientras sostiene el extremo libre de la manguera de drenaje de aceite sobre el recipiente de recolección de aceite, desenrosque el tapón con cabeza cuadrada de la manguera (c) del extremo de la manguera de drenaje de aceite. Consulte la Figura 27. Drene el aceite del motor dentro del recipiente.

1. Una vez que haya drenado el aceite, limpie el aceite residual de la manguera de drenaje de aceite. Enrosque el tapón con cabeza cuadrada de la manguera en el accesorio de la manguera de drenaje de aceite, y ajuste dicho tapón hasta 16 pies-libras (22 N-m).
2. Extraiga el filtro de aceite (d) y drene en el recipiente recolector. Consulte la Figura 27 en la página 55.
3. Vuelva a colocar el filtro de aceite (d) y cargue el motor con aceite nuevo según las instrucciones del Manual del Operador del Motor. Consulte la Figura 27 en la página 55.

NOTA: Coloque una toalla absorbente debajo del filtro de aceite para mantener el aceite fuera del embrague.

NOTA: Respete las leyes y reglamentaciones sobre la manera correcta de desechar gasolina, aceite, etc. para proteger el medio ambiente.

NOTA: El mantenimiento, la reparación o el reemplazo de los dispositivos y de los sistemas de control de emisiones que se estén realizando pueden ser llevados a cabo por cualquier individuo o establecimiento especializado en reparación de motores. Los arreglos en garantía deben ser realizados por un distribuidor autorizado.

LUBRICACIÓN

Con un aceite lubricante de buena calidad, lubrique todos los puntos de lubricación. Consulte la tabla del programa de mantenimiento que se encuentra en este manual para conocer los intervalos de revisión adecuados.

MANTENIMIENTO DEL AMORTIGUADOR DE CHISPAS (SI SE INCLUYE)

Los conjuntos de amortiguadores de chispas se deben inspeccionar y limpiar periódicamente (consulte la tabla del programa de intervalos de mantenimiento que figura en este manual). Inspeccione visualmente el filtro para detectar roturas, cables rotos o soldaduras sueltas. Vuelva a colocar el conjunto de amortiguador de chispas si existen algunas de estas condiciones. Si el filtro está en buenas condiciones, límpielo cepillando para sacar la suciedad o partículas de carbono sueltas.

PUNTOS DE ENGRASE

Ruedas delanteras

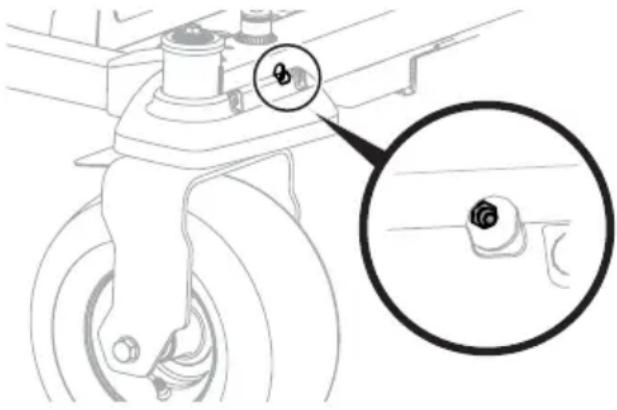

Cada uno de los ejes de las ruedas delanteras está equipado con engrasadores. Consulte la Figura 28. Lubrique con una grasa multiuso No. 2 aplicada con una pistola de engrase cada 25 horas de funcionamiento del tractor.

Conjunto de dirección

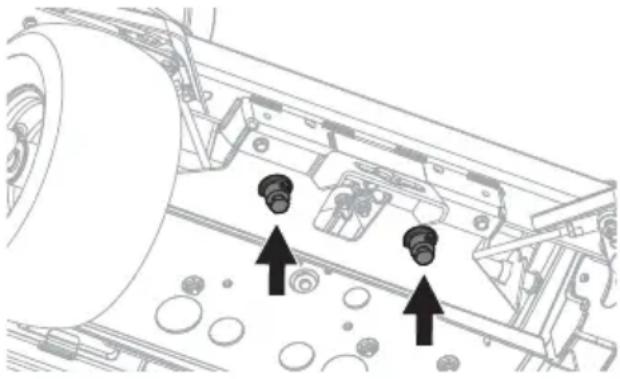

El conjunto de dirección está equipado con dos engrasadores. Consulte la Figura 29. Lubrique con una grasa multiuso No. 2 aplicada con una pistola de engrase cada 25 horas de funcionamiento del tractor.

Mantenga los neumáticos inflados a las presiones recomendadas. El inflado inadecuado de un neumático reduce su vida útil. Consulte los laterales de los neumáticos para averiguar las presiones de inflado adecuadas. Consulte la tabla del programa de mantenimiento que se encuentra en este manual para conocer los intervalos de revisión adecuados.

Respete las siguientes pautas:

• No infle los neumáticos por encima de la presión máxima que se muestra en el lateral del neumático.
• No vuelva a inflar un neumático que se ha utilizado desinflado o desinflado en extremo. Un gomero calificado debe inspeccionar y reparar el neumático.

TRANSMISIÓN HIDROSTÁTICA

Su tractor de radio de giro cero está equipado con dos transejes/bombas hidrostáticas. En condiciones normales de funcionamiento, no es necesario comprobar el nivel de aceite.

Cambiar el aceite de transmisión

Por favor, acuda a su distribuidor de servicio autorizado para cambiar el aceite de la transmisión.

Almacenamiento Fuera de Temporada

Si el tractor no va a funcionar por un periodo prolongado (treinta días o más), se lo debe preparar para el almacenamiento. Guarde el tractor en un lugar seco y protegido. Si lo guarda afuera, cubralo (incluidos los neumáticos) para protegerlo de los fenómenos climáticos. Cada vez que almacene el tractor se deben realizar los procedimientos que se describen más abajo.

1. Cambie el aceite y el filtro del motor siguiendo las instrucciones suministradas en este manual, como así también el manual del motor entregado con este tractor.

ADVERTENCIA

No guarde el tractor con combustible en el depósito en un lugar con escasa ventilación, donde los gases del combustible pueden alcanzar llamas abiertas, chispas o una luz piloto como la de un horno, calentador de agua, secador de ropa, etc.

CUIDADO DEL PRODUCTO

1. Si guarda el tractor por 30 días o más:

a. Para evitar que se formen depósitos de goma dentro del carburador del motor y posibles desperfectos en el motor, el sistema de combustible debe ser vaciado completamente, o se debe tratar la gasolina con un estabilizador para evitar el deterioro.
b. Uso de un estabilizador de combustible para almacenamiento de entre 30 y 90 días:

• Lea las instrucciones y recomendaciones del fabricante del producto.
• Agregue a la gasolina limpia y nueva la cantidad correcta de estabilizador según la capacidad (aproximadamente 3 galones) del sistema de combustible.
• Llene el depósito de combustible con combustible tratado y haga funcionar el motor 2-3 minutos para estabilizar el combustible dentro del carburador.
• El combustible que queda en el depósito se deteriora y causa graves problemas de arranque.

c. Vaciado del sistema de combustible para almacenamiento de más de 90 días:

• Antes de guardar el tractor, observe el consumo de combustible a los efectos de hacer funcionar el tractor hasta que el depósito esté vacío.
• Haga funcionar el motor hasta que comience a detenerse. Use el cebador para mantener el motor en funcionamiento hasta que se haya agotado todo el combustible del carburador.

• Consulte el manual del operador del motor para drenar el combustible del recipiente del carburador.

• Limpie perfectamente el motor y todo el tractor.

NOTA: No se recomienda utilizar una lavadora a presión o una manguera de jardín para limpiar el tractor, salvo para limpiar la parte inferior de la plataforma. Puede dañar los componentes eléctricos, los husillos, las poleas, los rodamientos o el motor. El uso de agua acortará la vida útil de la máquina y reducirá su capacidad de servicio.

1. Cargue totalmente la batería, luego desconecte el cable negativo de la batería para evitar posibles descargas. Vuelva a cargar la batería periódicamente durante el almacenamiento.

NOTA: Retire la batería si está expuesta a períodos prolongados de temperaturas inferiores al congelamiento. Guarde en un lugar fresco y seco, donde las temperaturas estén por encima del punto de congelamiento.

1. Lubrique todos los puntos de lubricación.

Retiro del tractor del lugar de guarda

1. Verifique el aceite del motor.
2. Cargue totalmente la batería e infle los neumáticos a la presión recomendada. Consulte los laterales de los neumáticos para averiguar las presiones de inflado adecuadas.
3. Llene el depósito de combustible con gasolina limpia y nueva.

4. Arranque el motor y déjelo andar en ralentí unos cuantos minutos para asegurar que su funcionamiento sea adecuado.

5. Conduzca el tractor sin carga para estar seguro de que todos los sistemas del tractor funcionan correctamente.

Ajustes

AJUSTE DEL PEDAL DE ELEVACIÓN DE LA PLATAFORMA

1. Coloque la plataforma en la posición de transporte.

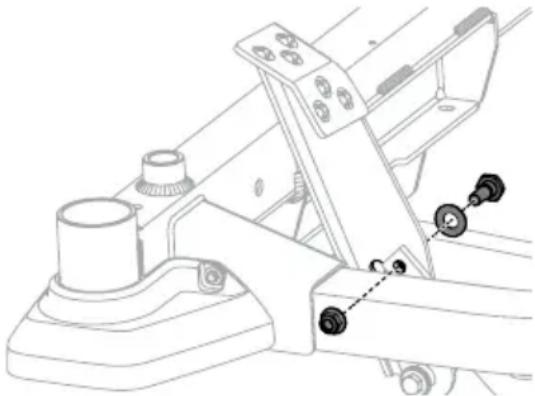

2. Extraiga el perno hexagonal, la arandela y la tuerca hexagonal cerca del centro del montaje del pedal. Consulte la Figura 30.

1. Ubique el pedal en la posición óptima según las preferencias del operador. Consulte la Figura 31.

1. Reinstale los elementos de herrajes extraídos anteriormente y ajuste la tuerca a 28-35 pies-libras (38-47 N-m). Consulte la Figura 30.

NIVELACIÓN DE LA PLATAFORMA

Si la plataforma de corte estuviera realizando el corte de césped de forma despareja, pueden realizarse ajustes de nivelación.

ADVERTENCIA

Si el tractor se ha puesto en marcha recientemente, el motor, el silenciador y las superficies metálicas circundantes estarán muy calientes y pueden causar quemaduras en la piel. Deje que el motor se enfríe durante al menos cinco minutos. Tenga precaución para evitar quemaduras.

ADVERTENCIA

Las cuchillas del tractor son afiladas. Envuelva la cuchilla o utilice guantes y extreme las precauciones cuando les haga mantenimiento.

CUIDADO DEL PRODUCTO

NIVELACIÓN DE LA PLATAFORMA (DE LADO A LADO)

1. Coloque la manija de elevación de la plataforma o la perilla de elevación de la plataforma en la posición intermedia de corte y gire ambas cuchillas exteriores para que queden perpendiculares al tractor.
2. Mida la distancia desde la parte externa de la punta de la cuchilla izquierda hasta el piso, y desde la parte externa de la punta de la cuchilla derecha hasta el piso. Las dos mediciones obtenidas deben ser iguales. Si no lo son, continúe con el siguiente paso.

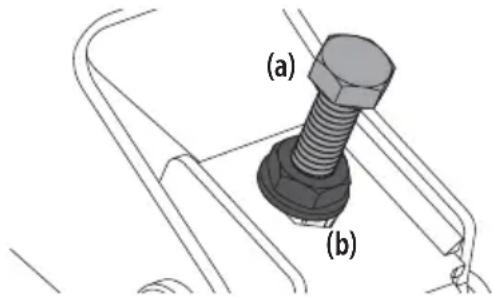

3. Ubique los pernos de ajuste (a) del lado izquierdo y derecho de la plataforma. Consulte la Figura 32.
4. Afloje pero no extraiga las contratuercas (b) en el perno de ajuste. Ajuste el perno de ajuste derecho o izquierdo arriba o abajo según sea necesario hasta que la altura de un lado a otro sea equivalente. Consulte la Figura 32.

NOTA: Siga verificando la nivelación de adelante hacia atrás a medida que realiza el ajuste de un lado a otro, ya que este ajuste puede afectar la nivelación de adelante hacia atrás. Si es necesario, ajustar de adelante hacia atrás.

1. Cuando se logre el ajuste correcto, vuelva a apretar las contratuercas (b). Ajuste hasta 57 pies-libras (77 N-m). Consulte la Figura 32.

NIVELACIÓN DE LA PLATAFORMA (INCLINACIÓN/DE ADELANTE HACIA ATRÁS)

El frente de la plataforma debe estar entre 1/16-1/4" (2-6 mm) más abajo que la parte trasera de la plataforma. De ser necesario, realice un ajuste de la siguiente manera:

1. Estacione el tractor sobre una superficie firme y nivelada, y coloque la perilla de elevación de plataforma en una posición intermedia.
2. Rote la cuchilla lo más cerca posible del canal de descarga de manera que esté en paralelo con el tractor.
3. Mida la distancia desde la parte delantera de la punta de la cuchilla hasta el suelo, y desde la parte posterior de la punta de la cuchilla hasta el suelo. La primera medición tomada debe ser entre 1/16-1/4" (2-6 mm) menos que la segunda medición.
4. Determine la distancia aproximada necesaria para un ajuste adecuado y, de ser necesario, proceda.

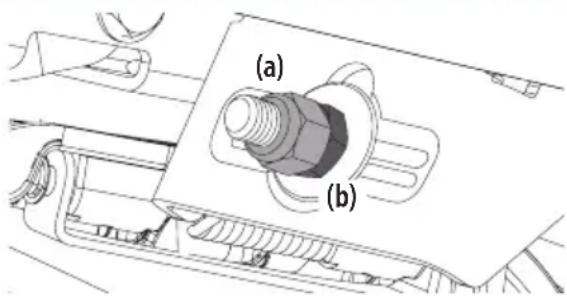

5. Para elevar el frente de la plataforma, extraíga la tapa de extremo, afloje la contratuerca exterior (a) y apriete (rosca hacia adentro) la tuerca interior (b) contra la ménsula de suspensión delantera. Consulte la Figura 33. Una vez alcanzado el ajuste adecuado, vuelva a ajustar la contratuerca exterior (a) y vuelva a colocar la tapa de extremo.

(a) (b)

Figura 33

1. Para bajar el frente de la plataforma, extraiga la tapa de extremo, afloje la contratuerca exterior (a) y afloje (rosca hacia afuera) la tuerca interior (b), alejándola de la ménsula de suspensión delantera. Consulte la Figura 33. Cuando se logre el ajuste correcto, vuelva a ajustar la contratuerca exterior (a) a 57 pies-libras (77 N-m) y vuelva a colocar la tapa de extremo.

AJUSTE DE LAS RUEDAS DE LA PLATAFORMA

ADVERTENCIA

Mantenga las manos y los pies alejados de la abertura de descarga de la plataforma de corte.

NOTA: Las ruedas de la plataforma constituyen un mecanismo para el cuidado del césped y no fueron diseñadas para soportar el peso de la plataforma de corte. Las ruedas de la plataforma deben estar aproximadamente 1/4" a 1/2" (6,35 a 12,7 mm) por encima del suelo cuando la plataforma se fija en el valor de altura deseado. Para ajustar las ruedas de la plataforma, consulte la sección de montaje para obtener instrucciones.

Revisión

SISTEMA ELÉCTRICO

El tractor tiene instalado un fusible para proteger el sistema eléctrico de los daños causados por el exceso de amperaje. Siempre reemplace con fusibles de la misma capacidad. Si el sistema eléctrico no funciona, verifique si hay un fusible quemado.

Si se repite el problema de los fusibles quemados, haga que el distribuidor de servicio autorizado de su localidad revise el sistema eléctrico del tractor.

RELÉS E INTERRUPTORES

Hay varios interruptores de seguridad en el sistema eléctrico. Si una función del sistema de enclavamiento de seguridad descrito antes no funciona adecuadamente, haga que el distribuidor de servicio autorizado revise el sistema eléctrico.

AJUSTE DEL FRENO DE MANO

Si el tractor no se detiene por completo cuando se presiona totalmente el pedal del freno, o si las ruedas traseras del tractor pueden rodar con el freno de mano aplicado (y la válvula de descarga hidrostática abierta), significa que el freno necesita ajustes. Consulte al distribuidor de servicio autorizado para realizar un ajuste del freno.

CUIDADO DEL PRODUCTO

RETIRO DE LA PLATAFORMA

Retire la plataforma de corte del tractor de la siguiente forma:

1. Coloque el tractor en una superficie plana, desconecte la toma de fuerza, detenga el motor, coloque los pedales de accionamiento en posición neutral y ponga el freno de mano.
2. Hay dos métodos para extraer la correa, para extraer la correa aflojando la tensión de la correa prosiga al paso 3, para extraer la correa haciéndola rodar fuera de la polea de la PTO, pase al paso 4.

ADVERTENCIA

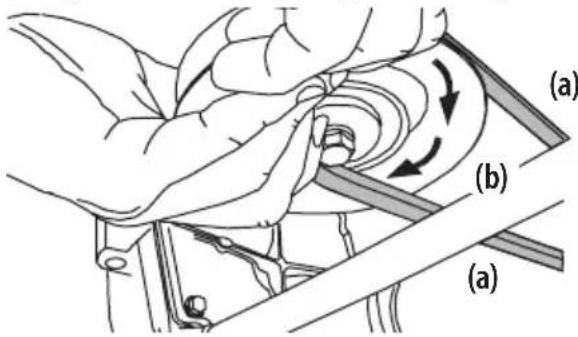

Tenga cuidado de no pellizcarse los dedos cuando saca la correa de la polea de la PTO.

1. Para aflojar la tensión de la correa con la polea loca:

a. Usando la manija de elevación de la plataforma o el pedal y la perilla de elevación de la plataforma, levante la plataforma a la posición que le ofrece mayor recorrido horizontal de la correa entre las poleas locas de la plataforma y la polea de la PTO en la base del motor. Consulte la Figura 34.
b. Desde la parte media del tractor, haga girar el soporte de la polea loca (a) y la polea loca móvil (b) hacia atrás, justo lo suficiente para levantar la correa, por encima de la polea del husillo. Consulte la Figura 34.

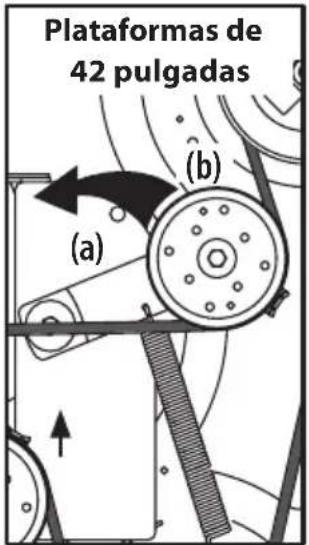

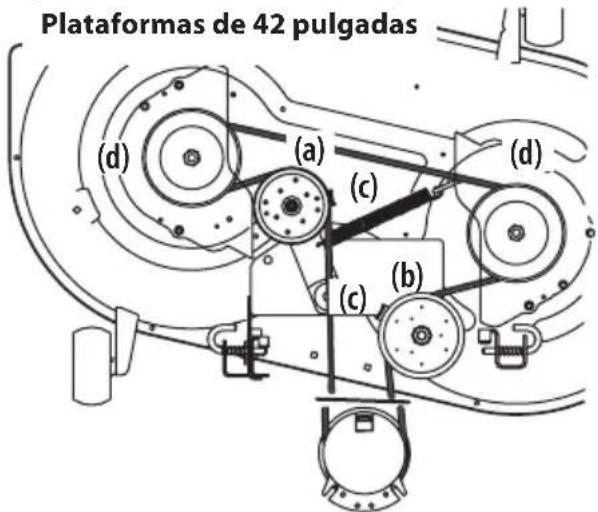

Plataformas de 42 pulgadas (a) (b)

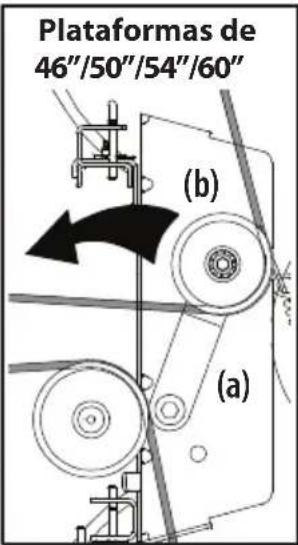

Plataformas de 46"/50"/54"/60" (b) (a)

Figura 34

c. Desde abajo de la parte trasera del tractor, deslice la correa para sacarla de la polea de la toma de fuerza (PTO) en la base del motor.
d. Baje la plataforma a la posición de corte más baja.
e. Prosiga con el paso 5.

1. Para hacer rodar la correa para sacarla de la polea de la toma de fuerza (PTO):

a. Eleve la plataforma hasta la posición que proporcione el mayor recorrido horizontal de la correa entre las poleas locas de la plataforma y la polea de la PTO en la parte inferior del motor.

b. Sentado detrás del tractor, mirando hacia adelante, estire la mano debajo del tractor para agarrar la correa por delante de la polea de la PTO.
c. Tire del lado izquierdo de la correa hacia atrás y hacia abajo mientras gira manualmente la polea de la PTO hacia la derecha hasta que la correa se deslice hacia afuera sobre el borde inferior de la polea.

NOTA: Si tira del lado derecho de la correa, gire la polea hacia la izquierda.

d. Mientras sostiene la correa de la PTO (a) hacia abajo, siga girando la polea de la PTO (b) hasta que la correa de la PTO (a) se deslice fuera de la polea (b). Consulte la Figura 35.

e. Baje la plataforma a la posición de corte más baja.
f. Prosiga con el paso 5.

ADVERTENCIA

La elevación de la plataforma en los tractores con la perilla de elevación de plataforma se acciona con resorte y bajo tensión. Pueden ocurrir lesiones si la elevación de la plataforma accionada por resorte se suelta repentinamente. Use siempre la herramienta para usos múltiples para sujetar la elevación de la plataforma en su lugar.

1. Utilice el pedal de elevación de la plataforma y la perilla de elevación de la plataforma para colocar la plataforma en su posición más baja y utilice la herramienta para usos múltiples (a) para bloquear los componentes de elevación de la plataforma en su lugar, como se muestra en la Figura 36.

(a)

Figura 36

CUIDADO DEL PRODUCTO

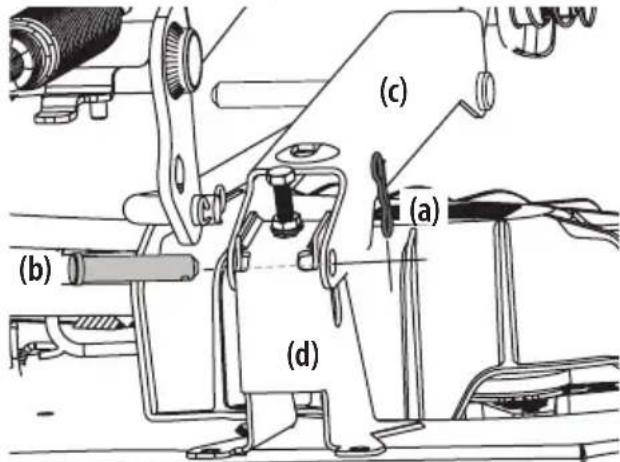

a. Extraiga los dos pasadores con unión curva (a) de los pasadores de horquilla (b) que sujetan los soportes del varillaje de elevación (c) a los soportes traseros de elevación de la plataforma (d) en la plataforma. Extraiga los pasadores de horquilla (b). Consulte la Figura 37.

b. Extraiga el tercer pasador con unión curva (a) del pasador de horquilla (b) que sujeta la varilla de control de la plataforma delantera (c) al soporte delantero de elevación de la plataforma (d). Extraiga los pasadores de horquilla (b). Consulte la Figura 38.

c. Maniobre con atención la plataforma para sacarla de debajo del tractor.

INSTALACIÓN DE LA PLATAFORMA

Instale la plataforma sobre el tractor de la siguiente forma:

1. Maniobre con atención la plataforma debajo del tractor desde el lado derecho, alineando las ménsulas de suspensión de la plataforma y los brazos de elevación de la plataforma en tractores con varilla de elevación de la plataforma/pasador de liberación de la plataforma, y alinee los soportes del varillaje de elevación y la varilla de control de la plataforma delantera con los soportes de elevación de la plataforma en tractores con tres pasadores.

2. Una vez que la plataforma esté debajo del tractor, mueva la manija de elevación de la plataforma a la posición de corte más baja.

NOTA: Para que los soportes se alineen adecuadamente puede ser necesario colocar un bloque de madera pequeño debajo de cada lado de la plataforma.

1. Vuelva a instalar los herrajes adecuados para su tractor.
2. Asegúrese de que la correa en 'V' esté en las poleas del husillo de la plataforma; luego oriente la correa hacia atrás por debajo del bastidor del tractor, por encima de los tubos de transmisión, hacia la polea de la toma de fuerza PTO en la base del motor.
3. Eleve la plataforma hasta la posición que proporcione el mayor recorrido horizontal de la correa entre las poleas locas de la plataforma y la polea de la PTO en la parte inferior del motor.
4. Asegúrese de que la correa esté en las poleas del husillo de la plataforma y que el lado trasero de la correa esté en contra las poleas locas fija y móvil.
5. Sentado detrás del tractor, mirando hacia adelante, asegúrese de que la correa no esté retorcida; luego estire la mano debajo del tractor para agarrar la correa y tirar de la misma hacia la polea de la PTO.

ADVERTENCIA

Tenga cuidado de no pellizcarse los dedos cuando coloca la correa en la polea de la toma de fuerza.

1. Tire del lado derecho de la correa de la PTO hacia atrás y coloque el lado V angosto de la correa de la PTO en la polea de la PTO. Consulte la Figura 35 en la página 59.
2. Mientras sujeta la correa de la PTO y la polea de la PTO juntas, gire la polea de la PTO hacia la izquierda (consulte la Figura 35 en la página 59). Siga sosteniendo y rotando la polea de la PTO y la correa de la PTO hasta que la correa de la PTO se enrolle totalmente en la polea de la PTO.

NOTA: Antes de usar el tractor, compruebe la instalación de la correa para estar seguro de que la misma se ha colocado correctamente.

CAMBIO DE LA CORREA

1. Extraiga la plataforma de la parte inferior del tractor, (consulte la sección Retiro de la plataforma).
2. Afloje, pero no quite los accesorios a la derecha (a) y a la izquierda de la polea loca (b). Consulte la Figura 39 para las plataformas de 42", Figura 40 para las plataformas de 46", Figura 41 para las plataformas de 50" y 54" y Figura 42 para las plataformas de 60" en la página 61.

NOTA: Tome nota de la posición de la protección de correa (c) para asegurar que se haya vuelto a instalar de manera correcta.

NOTA: En algunas plataformas puede ser necesario retirar las cubiertas de los husillos para sacar y/o instalar la correa nueva. Para retirar las cubiertas de los husillos, saque los tornillos que las sujetan a la plataforma.

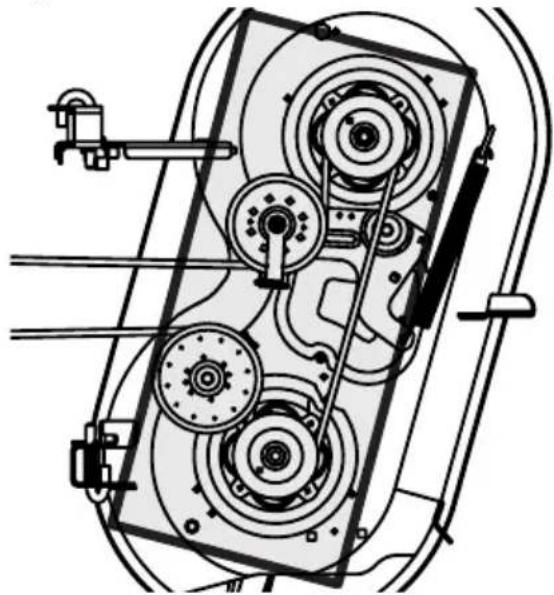

1. Extraiga con cuidado la correa de alrededor de las poleas locas (a y b) y de las poleas del husillo (d).
2. Instale las nuevas poleas de la correa como se muestra y reinstale las cubiertas de la correa.

CUIDADO DEL PRODUCTO

1. Coloque la correa alrededor de las poleas locas que extrajo en el paso 3 con el lado 'V' orientado hacia adentro. Una vez que todo esté en su lugar, vuelva a colocar los elementos de herraje y ajuste la tuerca de seguridad con reborde para sujetar el montaje.
2. Pase la correa como se indica y vuelva a instalar la plataforma (consulte la Instalación de la Plataforma).

Plataformas de 60 pulgadas

Cuidado de las cuchillas del tractor

ADVERTENCIA

Las cuchillas del tractor son afiladas. Envuelva la cuchilla o use guantes y extreme las precauciones cuando realice la revisión.

Las cuchillas de corte deben estar siempre afiladas. Afile los bordes de corte de las cuchillas de forma pareja de modo que las cuchillas queden balanceadas y se mantenga el mismo ángulo de filo.

Si el borde de corte de una cuchilla ya se ha afilado muchas veces, o si hay alguna separación en el metal, se recomienda instalar cuchillas nuevas. El distribuidor autorizado le puede proveer cuchillas nuevas.

Las cuchillas se pueden sacar de la siguiente manera:

1. Extraiga la plataforma de la parte inferior del tractor, (consulte la sección Retiro de la plataforma); luego volte con delicadeza la plataforma para dejar al descubierto su parte inferior.
2. Use una llave de 15/16" para retener la tuerca hexagonal sobre el conjunto del husillo cuando afloje la tuerca hexagonal (a) y la arandela (d)* que fijan la cuchilla (b). Se puede colocar un bloque de madera (c) entre el alojamiento de la plataforma y el borde de corte de cuchilla existente (b) para ayudar a aflojar la tuerca hexagonal (a) y la arandela (d)*. Consulte la Figura 43.

(a) (c) (d)* (b) * Si se incluye

Figura 43

CUIDADO DEL PRODUCTO

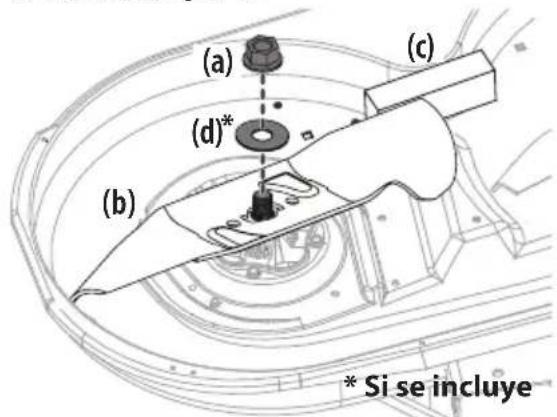

1. Cuando reinstale las cuchillas, asegúrese de lo siguiente (consulte la Figura 43 en la página 61):

a. Las cuchillas (b) se instalan de modo que las aletas se orienten hacia arriba hacia la parte superior de la plataforma.

NOTA: Cuando reemplace o instale las cuchillas, asegúrese de instalarlas con el lado marcado "Bottom" (inferior) o "Grass Side" (lado de corte) (o con el número de pieza estampado) mirando al piso cuando la cortadora de césped está en posición de operación.

b. La arandela (d)* se coloca entre la parte inferior de la cuchilla (b) y la tuerca hexagonal (a).

iIMPORTANTE! Alinee el recorte en forma de "S" con la forma de "S" correspondiente en el husillo para un ajuste firme.

1. Ajuste las tuercas hexagonales (a) a 70-90 pies-libras (95-122 N-m).
2. Reinstale la plataforma (consulte la Instalación de la Plataforma).

Cambio de la Correa de Transmisión

Para cambiar la correa de transmisión del tractor, se deben retirar varios componentes y se requieren herramientas especiales. Solicite a un distribuidor de servicio autorizado que realice el reemplazo de la correa de transmisión.

Desplazamiento Lento del Tractor

Desplazamiento lento es el movimiento del tractor adelante o hacia atrás cuando el acelerador está activado y las palancas de control de transmisión están en posición neutra. Si el tractor se desplaza lentamente, consulte a un distribuidor de servicio autorizado.

Solución de Problemas

ADVERTENCIA

Antes de limpiar, reparar o inspeccionar, compruebe que la(s) cuchilla(s) y todas las piezas móviles se hayan detenido. Apague el motor, retire la llave, desconecte el o los cables de las bujías y el cable negativo de la batería para evitar un arranque involuntario. Para protegerse los ojos, utilice siempre anteojos o antiparras de seguridad durante la operación o mientras realiza ajustes o reparaciones.

EN ESTA SECCIÓN SE ANALIZAN PROBLEMAS MENORES DE SERVICIO. PARA LOCALIZAR EL CENTRO DE SERVICIO TÉCNICO AUTORIZADO MÁS CERCANO CONSULTE LA HOJA COMPLEMENTARIA QUE SE ENTREGA POR SEPARADO DONDE CONSTA LA INFORMACIÓN DE CONTACTO.

PROBLEMA CAUSA SOLUCIÓN

El motor no arranca

1. Perilla de PTO/Acople de Cuchillas activada.2. Freno de estacionamiento no accionado. 2. Coloque el freno de mano.3. Se ha desconectado el cable de bujía. 3. Conecte el cable a la bujía de encendido.4. La palanca de control del acelerador no está en la posición de arranque correcta.5. EL depósito de combustible está vacío o el combustible se ha echado a perder.6. La línea del combustible o el filtro de combustible están tapados.7. La bujía no funciona correctamente.8. Motor ahogado. 8. Arranque el motor con el acelerador en la posición FAST (rápido).9. Fusible(s) quemado(s). 9. Reemplace el fusible.

1. Coloque la perilla en la posición de desconexión (OFF).2. Coloque el freno de mano.3. Coloque el cable a la bujía de encendido.4. Coloque la palanca de control del acelerador a mitad de camino entre las posiciones SLOW (lento) y FAST (rápido).5. Llene el depósito con gasolina limpia y nueva (de menos de 30 días de antigüedad).6. Reemplace el circuito de combustible. Acuda a un distribuidor de servicio autorizado. Reemplace el filtro de combustible.7. Limpie, ajuste la separación, o cambie la bujía.

CUIDADO DEL PRODUCTO

PROBLEMA CAUSA SOLUCIÓN

El motor funciona de manera errática	1. La unidad está funcionando con el cebador activado.2. El cable de la bujía está flojo. 2. Conecte y ajuste el cable de la bujía.3. El circuito del combustible está obstruido o el combustible se ha echado a perder.4. La ventilación en la tapa del combustible está obstruida.5. Hay agua o suciedad en el sistema de combustible.6. El depurador de aire está sucio. 6. Limpie o reemplace el elemento de papel del depurador de aire o limpie el prefiltro de espuma.	1. Compruebe el ajuste del cable del acelerador/cebador. Acuda a un distribuidor de servicio autorizado.3. Reemplace el circuito de combustible. Acuda a un distribuidor de servicio autorizado. Llene el tanque con gasolina limpia y nueva y reemplace el filtro de combustible.4. Destape la ventilación o reemplace la tapa si está dañada.5. Vacíe el depósito de combustible. Recargue el depósito con gasolina limpia y nueva.
El motor recalienta	1. El nivel de aceite del motor está bajo.2. Flujo de aire restringido. 2. Elimine los recortes de césped y los desechos de alrededor de las aletas de enfriamiento del motor y de la carcasa del soplador.	1. Llene el motor con cantidad y tipo de aceite adecuados.
El motor vacila a altas revoluciones	1. Poca separación de los electrodos de la bujía.	1. Extraiga la bujía y regule la separación.
El motor funciona mal en marcha lenta	1. Bujía atorada. 1. Reemplace la bujía y regule la separación.2. El depurador de aire está sucio.	2. Limpie o reemplace el elemento del depurador de aire y/o limpie el prefiltro.
Excesiva vibración	1. Cuchillas de corte flojas o descentradas.2. Cuchilla de corte dañada, desafilada o doblada.	1. Apriete la cuchilla y el husillo. Centre la cuchilla.2. Reemplace la cuchilla.
Corte irregular	1. La plataforma no está correctamente nivelada.2. Cuchilla desafilada.3. Presión de neumáticos desigual.	1. Haga un ajuste de la plataforma de lado a lado.2. Afile o cambie la cuchilla.3. Verifique la presión de los cuatro neumáticos.

MANUEL D'UTILISATION
