MANUAL DE USUARIO PA48WTKG THERMADOR

Definiciones de SEGURIDAD

ADVERTENCIA

Esto indica que se pueden producir lesiones graves o la muerte si no se cumple con esta advertencia.

PRECAUCIÓN

Esto indica que pueden producirse lesiones leves o moderadas si no se cumple con esta advertencia.

NOTA: Esto indica que puede producirse un daño al electrodoméstico o a la propiedad como resultado de la falta de cumplimiento de este aviso.

Nota: Esto lo alerta sobre información y/o consejos importantes.

Espacio libre trasero REQUISITOS

• Para evitar manchas en la pared posterior, se recomienda el uso de materiales de construcción no porosos y de alta temperatura, adecuados para un ambiente de cocina.
• Los modelos PCG305xx, PRD305xx y PRD606xx son adecuado para espacios libres traseros de 0" en superficies combustibles.

• Todos los Demás Modelos:

• Cuando se utiliza el accesorio de isla incluido, el fabricante recomienda una separación trasera mínima de 6" (152 mm) respecto a una superficie combustible*.

• Cuando se instale sobre una superficie combustible, se requiere una consola trasera de protección baja para una separación trasera de 0" para todos los modelos. Se debe comprar por separado una consola trasera de protección baja de Thermador.
• Una separación trasera respecto a una superficie cubierta con un material no combustibles (metal, baldosas de cerámica, ladrillo, mármol o piedra) ^* es cero pulgadas.

*Las separaciones de menos de 6" (152 mm) deben ser aprobadas por los códigos locales y/o por la autoridad local competente.

Δ Las separaciones de materiales no combustibles no son parte del alcance ANSI Z21.1 y no están certificadas por CSA.

Instrucciones de INSTALACIÓN

Para usar con los siguientes modelos:

PRD364WDGx PRD48WCSGx PRG364WDG

PRD364WIGx PRD48WDSGx PRG364WLG

PRD364WLGx PRD48WISGx PRG366WG

PRD366WGx PRD48WLSGx PRG486WDG

PRD484WCGx PRD606WCG PRG486WLG

PRD486WDGx PRD606WCSG

PRD486WIGx PRD606WEG

PRD486WLGU PRD606WESG

Advertencia en virtud de la Proposición 65 del estado de California:

ADVERTENCIA

Este producto puede exponer le a sustancias químicas, incluyendo cloruro de vinilo, que el estado de California sabe que provocan cáncer, defectos congénitos u otro daño reproductivo. Para obtener más información, ir a la página web: www.P65Warnings.ca.gov.

ADVERTENCIA

Tenga cuidado para no pellizcarse les dedos o las manos al instalar la consola trasera. Podría lesionarse gravemente. Lleve guantes de protección gruesos para evitar cortarse o lastimarse los dedos o las manos al deslizar la consola sobre la estufa.

ADVERTENCIA

Para evitar un posible riesgo de quemaduras o fuego se debe instalar una consola trasera de protección diseñada específicamente para esta estufa antes de utilizarla.

Instalación de la consola trasera

Herramientas requeridas

• Destornillador o punta Torx T-20
• Guantes de protección

Instale la consola trasera de protección antes de deslizar la parrilla a su posición final.

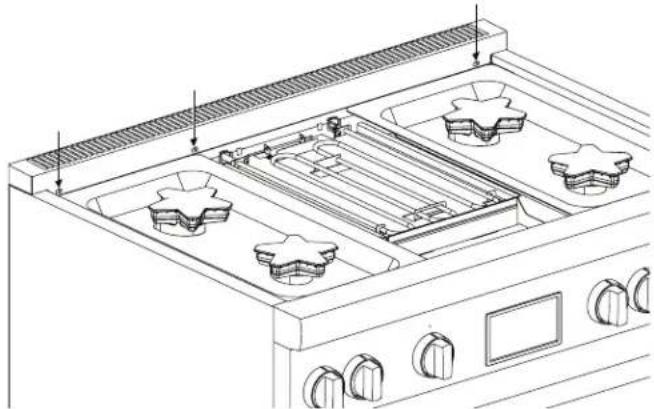

1. Quite los Torx T-20 de acero inoxidable de la cara frontal del adorno tipo isla proporcionado.

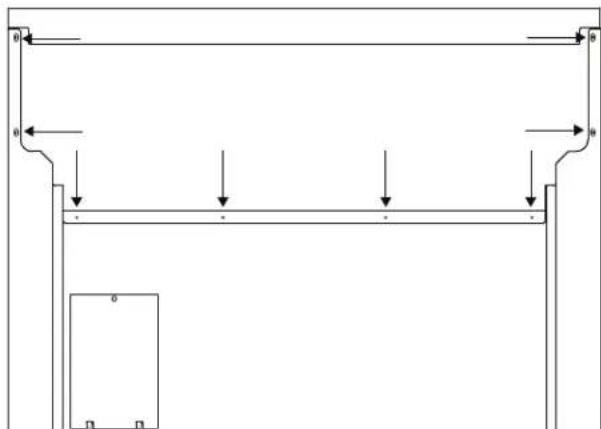

1. Quite los tornillos de punta que retienen el adorno a los paneles laterales y los dos o cuatro tornillos de punta que retienen la placa trasera en su sitio. Levante el adorno para quitarlo totalmente.

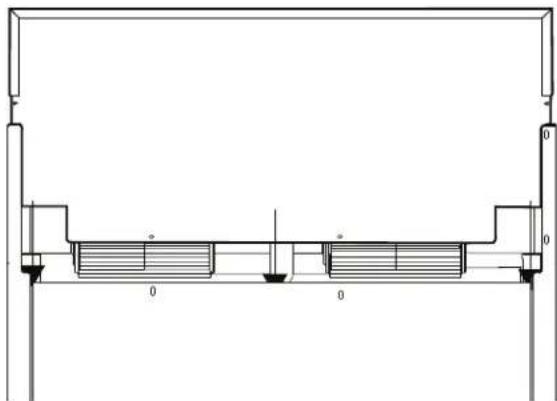

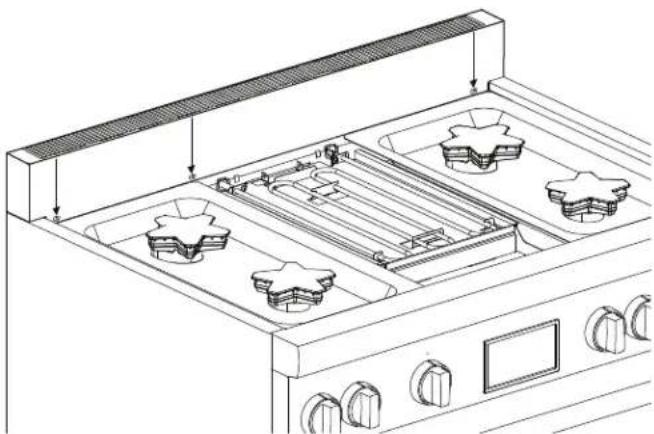

1. Alinee el panel trasero del nuevo accesorio con las pestañas de los rincones de izquierda y derecha de los paneles laterales. La consola trasera se inserta en los canales guías situados detrás de la estufa.

1. Asegúrese de que la parte frontal de la consola esté fuera de la pestaña en la parte delantera de la estufa.

1. Vuelva a instalar los tornillos que quitó en los pasos 1 y 2.

Instalación del panel de protección inferior

Herramientas necesarias

- Guantes de trabajo de protección

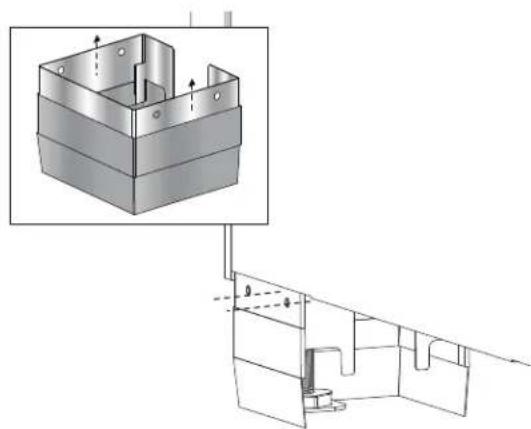

Extracción de los ensambles de la cubierta inferior delantera

1. La parte de acoplamiento tiene hoyuelos que agarran la parte superior de la cubierta inferior. Extender la cubierta superior y deslizar la hacia abajo para despejar estos hoyuelos. Repetir para el otro ensamble de la cubierta inferior delantera.

1. Retirar las cubiertas de las patas deslizando la parte superior, la funda exterior de las cubiertas de las patas fuera de los hoyuelos extruidos de la base.

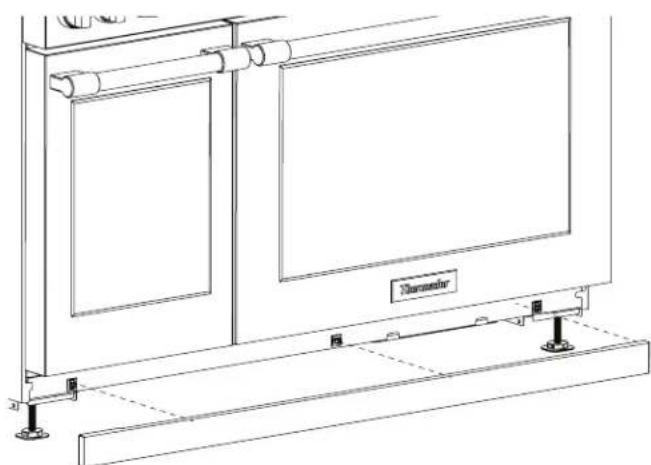

Instalación del panel de protección inferior

1. Retirar la cubierta protectora de plástico del panel de protección inferior.
2. Retirar el marco de la puerta de sus clips de montaje. (No se requieren herramientas).

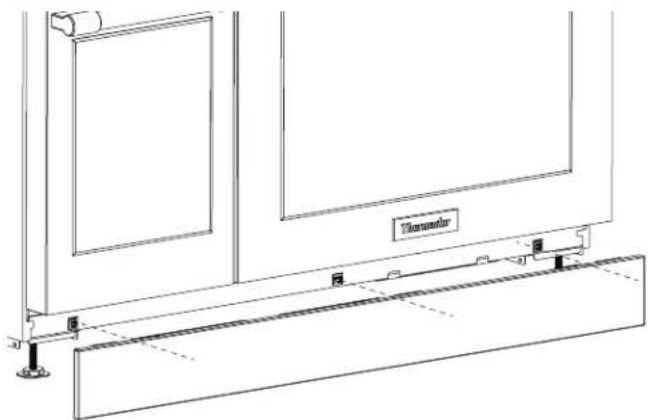

1. Presionar el panel de protección inferior en los clips de montaje.

NOTA: La parte de acoplamiento tiene hoyuelos extruidos en ambos lados, por lo que los orificios del panel de protección inferior deberían detenerse. Se debe sentir un chasquido definitivo, haciéndole saber que la parte ha sido instalada.
