MANUAL DE USUARIO HDB600 RIDGID

DE 6 CUARTOS DE GALÓN

PARA REFERENCIA FUTURA

• INSTRUCCIONES DE SEGURIDAD 17

• INSTRUCCIONES DE CONEXIÓN A TIERRA .................19

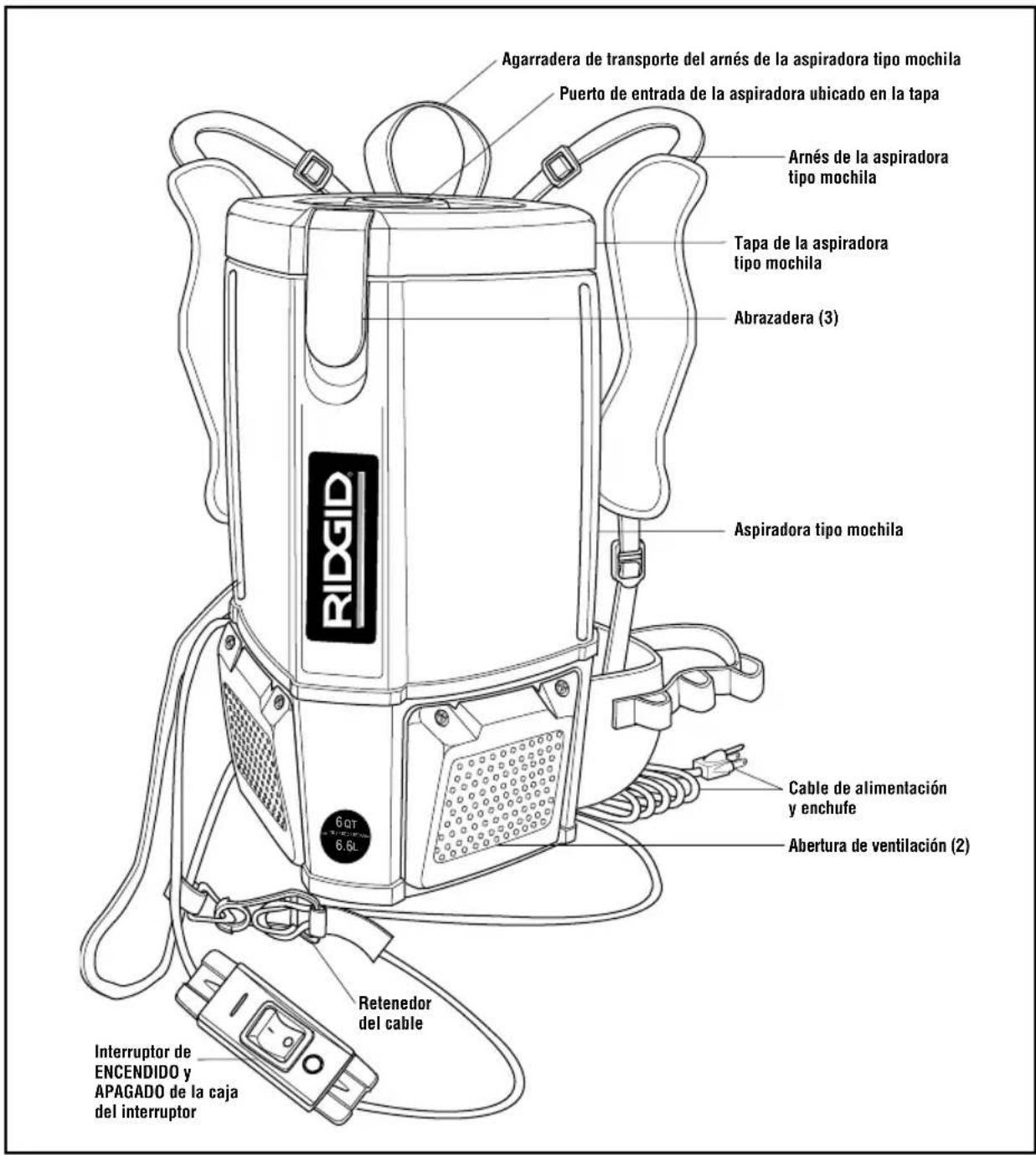

• INTRODUCCIÓN.............20

• PIÈCES DE RECHANGE ........48 ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del usuario antes de usar este producto.

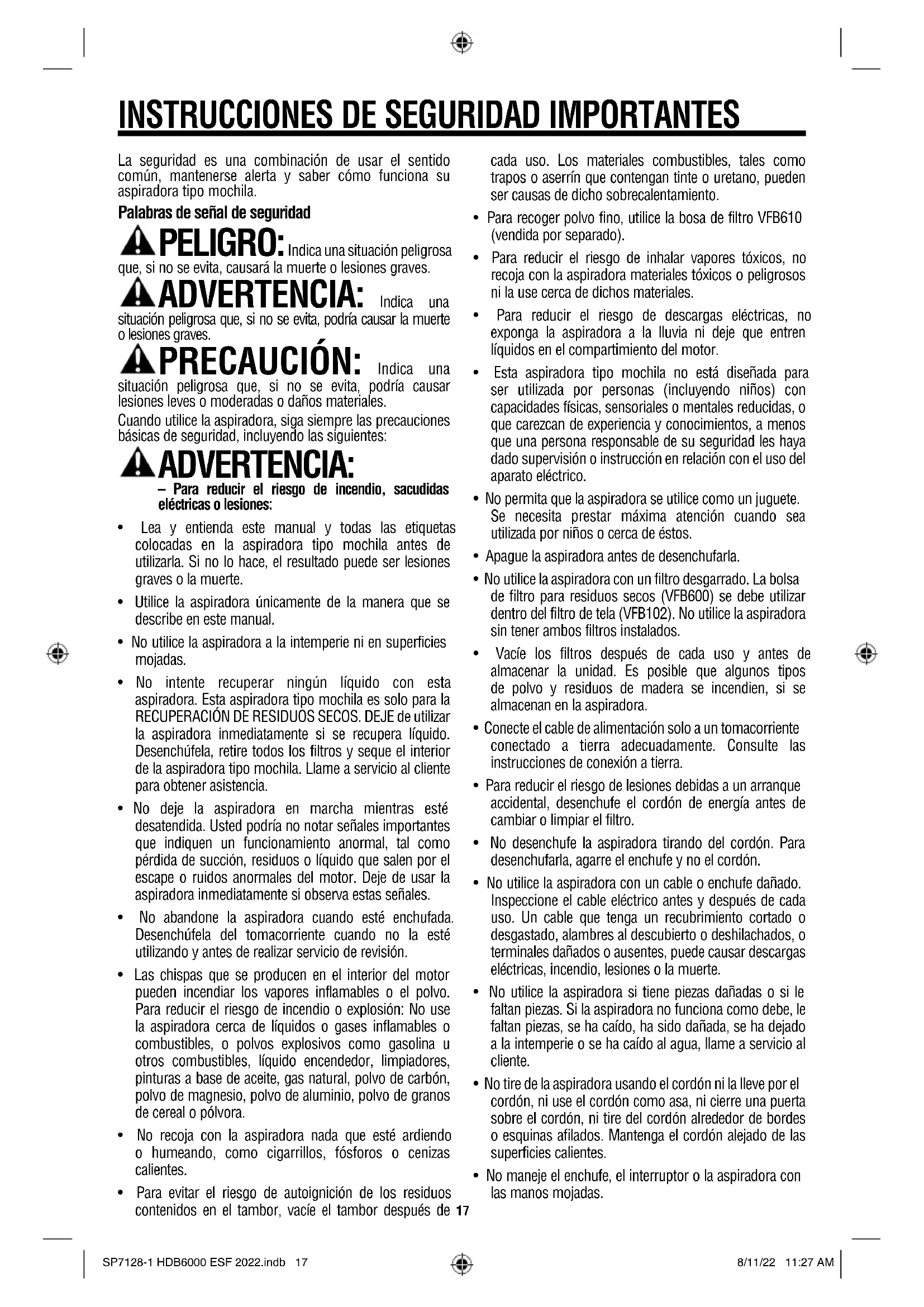

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

La seguridad es una combinación de usar el sentido común, mantenerse alerta y saber cómo funciona su aspiradora tipo mochila. Palabras de señal de seguridad PELIGRO: Indica una situación peligrosa que, si no se evita, causará la muerte o lesiones graves. ADVERTENCIA: Indica una situación peligrosa que, si no se evita, podría causar la muerte o lesiones graves. PRECAUCIÓN: Indica una situación peligrosa que, si no se evita, podría causar lesiones leves o moderadas o daños materiales. Cuando utilice la aspiradora, siga siempre las precauciones básicas de seguridad, incluyendo las siguientes: ADVERTENCIA: – Para reducir el riesgo de incendio, sacudidas eléctricas o lesiones:

• Lea y entienda este manual y todas las etiquetas colocadas en la aspiradora tipo mochila antes de utilizarla. Si no lo hace, el resultado puede ser lesiones graves o la muerte.

• Utilice la aspiradora únicamente de la manera que se describe en este manual.

• No utilice la aspiradora a la intemperie ni en superficies mojadas.

• No intente recuperar ningún líquido con esta aspiradora. Esta aspiradora tipo mochila es solo para la RECUPERACIÓN DE RESIDUOS SECOS. DEJE de utilizar la aspiradora inmediatamente si se recupera líquido. Desenchúfela, retire todos los filtros y seque el interior de la aspiradora tipo mochila. Llame a servicio al cliente para obtener asistencia.

• No deje la aspiradora en marcha mientras esté desatendida. Usted podría no notar señales importantes que indiquen un funcionamiento anormal, tal como pérdida de succión, residuos o líquido que salen por el escape o ruidos anormales del motor. Deje de usar la aspiradora inmediatamente si observa estas señales.

• No abandone la aspiradora cuando esté enchufada. Desenchúfela del tomacorriente cuando no la esté utilizando y antes de realizar servicio de revisión.

• Las chispas que se producen en el interior del motor pueden incendiar los vapores inflamables o el polvo. Para reducir el riesgo de incendio o explosión: No use la aspiradora cerca de líquidos o gases inflamables o combustibles, o polvos explosivos como gasolina u otros combustibles, líquido encendedor, limpiadores, pinturas a base de aceite, gas natural, polvo de carbón, polvo de magnesio, polvo de aluminio, polvo de granos de cereal o pólvora.

• No recoja con la aspiradora nada que esté ardiendo o humeando, como cigarrillos, fósforos o cenizas calientes.

• Para evitar el riesgo de autoignición de los residuos contenidos en el tambor, vacíe el tambor después de cada uso. Los materiales combustibles, tales como trapos o aserrín que contengan tinte o uretano, pueden ser causas de dicho sobrecalentamiento.

• Para recoger polvo fino, utilice la bosa de filtro VFB610 (vendida por separado).

• Para reducir el riesgo de inhalar vapores tóxicos, no recoja con la aspiradora materiales tóxicos o peligrosos ni la use cerca de dichos materiales.

• Para reducir el riesgo de descargas eléctricas, no exponga la aspiradora a la lluvia ni deje que entren líquidos en el compartimiento del motor.

• Esta aspiradora tipo mochila no está diseñada para ser utilizada por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o que carezcan de experiencia y conocimientos, a menos que una persona responsable de su seguridad les haya dado supervisión o instrucción en relación con el uso del aparato eléctrico.

• No permita que la aspiradora se utilice como un juguete. Se necesita prestar máxima atención cuando sea utilizada por niños o cerca de éstos.

• Apague la aspiradora antes de desenchufarla.

• No utilice la aspiradora con un filtro desgarrado. La bolsa de filtro para residuos secos (VFB600) se debe utilizar dentro del filtro de tela (VFB102). No utilice la aspiradora sin tener ambos filtros instalados.

• Vacíe los filtros después de cada uso y antes de almacenar la unidad. Es posible que algunos tipos de polvo y residuos de madera se incendien, si se almacenan en la aspiradora.

• Conecte el cable de alimentación solo a un tomacorriente conectado a tierra adecuadamente. Consulte las instrucciones de conexión a tierra.

• Para reducir el riesgo de lesiones debidas a un arranque accidental, desenchufe el cordón de energía antes de cambiar o limpiar el filtro.

• No desenchufe la aspiradora tirando del cordón. Para desenchufarla, agarre el enchufe y no el cordón.

• No utilice la aspiradora con un cable o enchufe dañado. Inspeccione el cable eléctrico antes y después de cada uso. Un cable que tenga un recubrimiento cortado o desgastado, alambres al descubierto o deshilachados, o terminales dañados o ausentes, puede causar descargas eléctricas, incendio, lesiones o la muerte.

• No utilice la aspiradora si tiene piezas dañadas o si le faltan piezas. Si la aspiradora no funciona como debe, le faltan piezas, se ha caído, ha sido dañada, se ha dejado a la intemperie o se ha caído al agua, llame a servicio al cliente.

• No tire de la aspiradora usando el cordón ni la lleve por el cordón, ni use el cordón como asa, ni cierre una puerta sobre el cordón, ni tire del cordón alrededor de bordes o esquinas afilados. Mantenga el cordón alejado de las superficies calientes.

• No maneje el enchufe, el interruptor o la aspiradora con las manos mojadas. SP7128-1 HDB6000 ESF 2022.indb 17SP7128-1 HDB6000 ESF 2022.indb 17 8/11/22 11:27 AM8/11/22 11:27 AM18

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Siga las siguientes advertencias que aparecen en la caja del motor de la aspiradora: PRECAUCIÓN:

• Para reducir el riesgo de daños a la audición, use protectores de oídos cuando utilice la aspiradora durante muchas horas seguidas o cuando la emplee en un área ruidosa.

• Las descargas de estática son comunes cuando la humedad relativa del aire es baja. Si recoge residuos finos con la aspiradora, se puede depositar carga estática en la manguera o en la aspiradora. El mejor remedio para reducir la frecuencia de las descargas de estática en su casa o cuando use esta aspiradora es añadir humedad al aire con un humidificador.

• No ponga ningún objeto en las aberturas de ventilación. No recoja nada con la aspiradora cuando cualquiera de las aberturas de ventilación esté bloqueada; mantenga dichas aberturas libres de polvo, pelusa, pelo o cualquier cosa que pueda reducir el flujo de aire.

• Mantenga el pelo, la ropa holgada, los dedos y todas las partes del cuerpo alejados de las aberturas y de las piezas móviles.

• Para reducir el riesgo de caídas, tenga cuidado adicional al limpiar en escaleras.

• Para reducir el riesgo de lesiones corporales o daños a la aspiradora, utilice únicamente accesorios recomendados por RIDGID.

• Para reducir el riesgo de lesiones oculares, use anteojos de seguridad. La utilización de la aspiradora tipo mochila puede hacer que se lancen objetos extraños hacia los ojos, lo cual puede causar daños oculares graves.

• No almacene ni apile artículos sobre la aspiradora. ADVERTENCIA: Para reducir el riesgo de lesiones corporales debido a una conexión eléctrica floja entre el enchufe y el tomacorriente de la pared, conecte de manera firme y completa el enchufe al tomacorriente de la pared. Compruebe periódicamente la conexión mientras utiliza la unidad, para asegurarse de que esté completamente sujeta. No utilice un cable que produzca una conexión floja del enchufe o tenga terminales eléctricos flojos, doblados o rotos. Una conexión floja del enchufe del cable y/o terminales dañados pueden causar sobrecalentamiento y aumentan el riesgo de quemadura. ADVERTENCIA:

• Para su propia seguridad, lea y entienda el manual del operador.

• No tenga en marcha la aspiradora desatendida.

• No recoja cenizas calientes, brasas, materiales inflamables, combustibles / autoincendiables o tóxicos, ni otros materiales peligrosos.

• No use la aspiradora alrededor de líquidos o vapores explosivos. ADVERTENCIA: Para reducir el riesgo de sacudidas eléctricas, no exponga la aspiradora a la lluvia y almacénela en interiores. ADVERTENCIA: No se pare sobre la aspiradora ni se siente en ella. El uso inapropiado puede causar lesiones. ADVERTENCIA: Para reducir el riesgo de incendio, no bloquee nunca los puertos de escape con ningún objeto. ADVERTENCIA: Para evitar peligros para la salud por causa de los vapores o el polvo, no aspire materiales tóxicos o cancerígenos ni otros materiales peligrosos, tales como asbesto, arsénico, bario, berilio, plomo, pesticidas u otros materiales peligrosos para la salud. PRECAUCIÓN: Para evitar que se derramen residuos, cuando recoja material pesado o afilado, monitoree el volumen de la bolsa y no la llene excesivamente.

SP7128-1 HDB6000 ESF 2022.indb 18SP7128-1 HDB6000 ESF 2022.indb 18 8/11/22 11:27 AM8/11/22 11:27 AM19 ADVERTENCIA: Una conexión incorrecta del conductor de conexión a tierra del equipo puede crear un riesgo de descargas eléctricas. Consulte a un electricista calificado o a una persona de servicio competente si tiene dudas sobre si el tomacorriente está conectado a tierra apropiadamente. No modifique el enchufe suministrado con la aspiradora. Si el enchufe no cabe en el tomacorriente, haga que un electricista calificado instale un tomacorriente apropiado. Tomacorriente conectado a tierra apropiadamente Terminal de conexión a tierra Enchufe de 3 terminales Asegúrese de que esto sea un tornillo metálico conectado a una toma de tierra conocida Orejeta verde de conexión a tierra Tomacorriente para 2 terminales Adaptador Enchufe de 3 terminales Fig. B

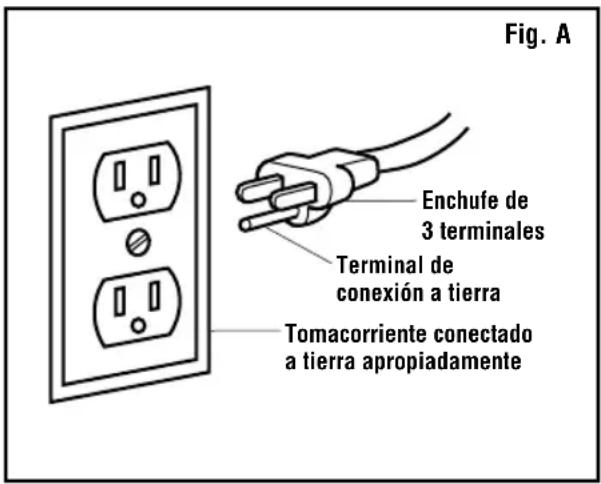

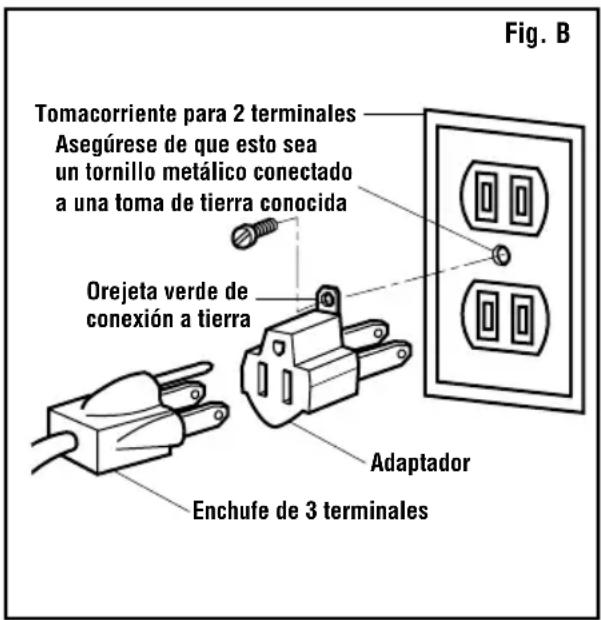

INSTRUCCIONES DE CONEXIÓN A TIERRA

ESTA ASPIRADORA TIPO MOCHILA DEBE

ESTAR CONECTADA A TIERRA. Si la aspiradora tipo mochila funciona incorrectamente o deja de funcionar, la conexión a tierra proporciona un camino de resistencia mínima para la corriente eléctrica, con lo cual se reduce el riesgo de descargas eléctricas. Esta unidad está equipada con un cordón que tiene un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra. El enchufe se debe insertar en un tomacorriente apropiado que esté instalado correctamente y conectado a tierra adecuadamente, de acuerdo con todos los códigos y ordenanzas locales. Si se corta el alambre de conexión a tierra o se utiliza un cordón que no esté equipado con un enchufe de conexión a tierra, se anulará la garantía de la unidad y RIDGID NO aceptará ninguna responsabilidad relacionada con la unidad. La aspiradora tipo mochila de este manual es para utilizarse en un circuito de 120 V nominales y tiene un enchufe conectado a tierra (mostrado en la Fig. A). Se puede utilizar un adaptador temporal (mostrado en la Fig. B) para conectar este enchufe a un tomacorriente de 2 polos, si no se dispone de un tomacorriente conectado a tierra adecuadamente. El adaptador temporal se debe utilizar solamente hasta que un tomacorriente conectado a tierra apropiadamente pueda ser instalado por un electricista calificado. La orejeta, lengüeta o elemento similar rígido de color verde que sobresale del adaptador se debe conectar a una toma de tierra permanente, tal como una cubierta de caja de tomacorriente conectada a tierra apropiadamente. Siempre que se utilice el adaptador, se debe sujetar en la posición correcta con un tornillo metálico. Fig. A NOTA: En Canadá, el uso de un adaptador temporal no está permitido por el Código Eléctrico Canadiense. Para Canadá: Este electrodoméstico está diseñado para utilizarse en un circuito de 120 V nominales y cuenta con un enchufe de conexión a tierra que tiene el aspecto del enchufe (mostrado en la Fig. A). Asegúrese de que las aspiradoras se conecten a un tomacorriente que tenga la misma configuración que el enchufe. No se debe usar un adaptador con las aspiradoras detalladas en este manual. SP7128-1 HDB6000 ESF 2022.indb 19SP7128-1 HDB6000 ESF 2022.indb 19 8/11/22 11:27 AM8/11/22 11:27 AM20 Esta aspiradora tipo mochila está diseñada para uso doméstico solamente. Esta aspiradora tipo mochila es solo para RECOGIDA DE RESIDUOS SECOS. INTRODUCCIÓN Lea este manual del usuario para familiarizarse con las características del producto y para entender la utilización específica de su nueva aspiradora. FAMILIARIZACIÓN CON SU ASPIRADORA TIPO MOCHILA Herramienta maestra para pisos con inserto de cepillo para alfombras e inserto de cepillo para pisos: Utilícela para aspirar rápidamente áreas grandes, tales como sitios de construcción. Tubos extensores: Estos tubos pueden conectarse entre sí y proporcionan longitud adicional para tener más alcance. Boquilla rinconera: Utilícela para recoger residuos en lugares difíciles de alcanzar. Cepillo para polvo: Utilícelo para limpiar áreas en las que haya polvo fino o residuos finos. Magnífico para realizar limpieza detallada. Familiarícese con los controles y las características de la aspiradora antes de utilizarla. Familiarícese con los accesorios que se incluyen con la aspiradora. Cada accesorio puede usarse de diversas maneras para aspirar y soplar residuos. A continuación hay una lista de los accesorios y de sus usos. Tapa de la aspiradora tipo mochila Aspiradora tipo mochila Interruptor de ENCENDIDO y APAGADO de la caja del interruptor Cable de alimentación y enchufe Abrazadera (3) Arnés de la aspiradora tipo mochila Puerto de entrada de la aspiradora ubicado en la tapa Agarradera de transporte del arnés de la aspiradora tipo mochila Retenedor del cable Abertura de ventilación (2)

SP7128-1 HDB6000 ESF 2022.indb 20SP7128-1 HDB6000 ESF 2022.indb 20 8/11/22 11:27 AM8/11/22 11:27 AM21 INTRODUCCIÓN DESEMPAQUETADO Compruebe todas las piezas de la caja de cartón frente a la lista de piezas sueltas. Si alguna pieza está dañada o falta, contáctenos llamando al 1-800-4-RIDGID (EE.UU. y Canadá) o por correo electrónico en [e-mail].

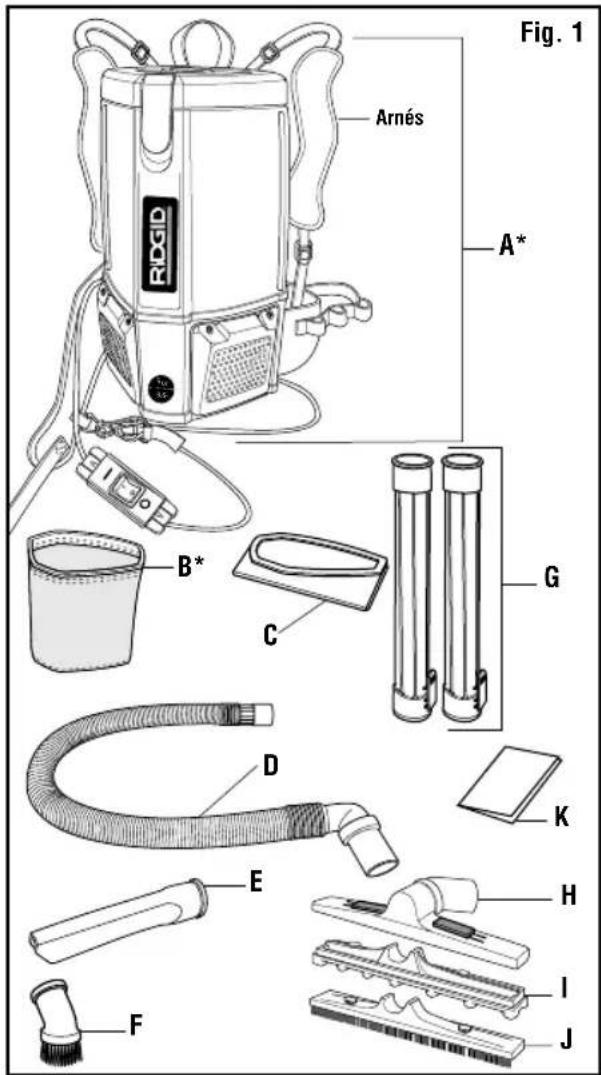

• Estas piezas vienen preensambladas. Arnés

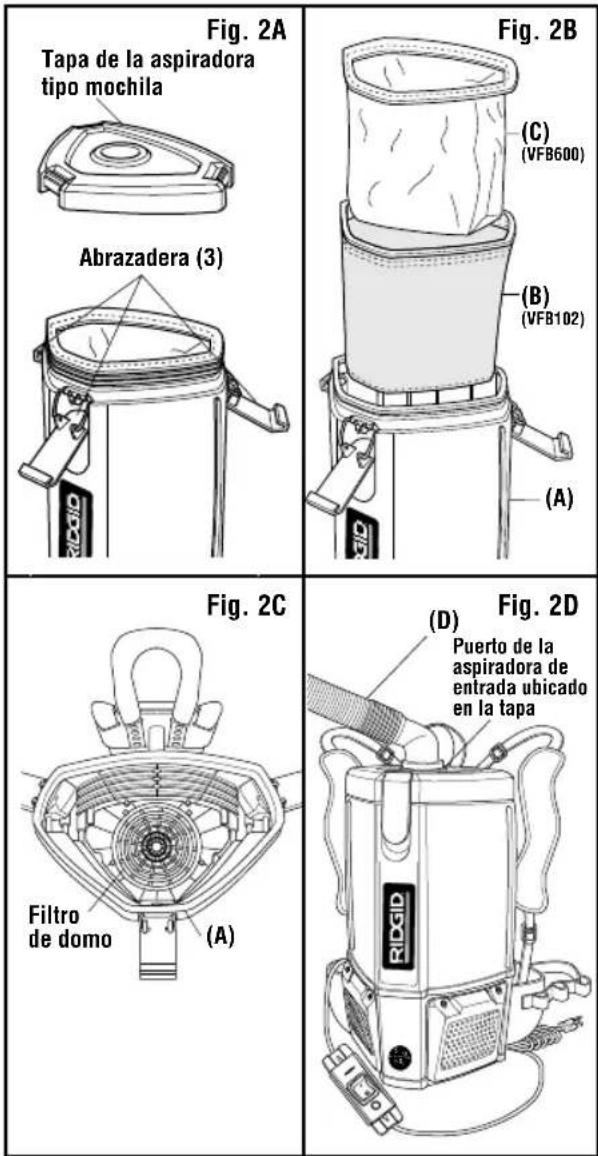

1. Destrabe las tres abrazaderas ubicadas en la parte

superior de la unidad y retire la tapa de la aspiradora tipo mochila (Fig. 2A).

2. Retire la bolsa de filtro para residuos secos (VFB600)

(C) y el filtro de tela (VFB102) (B) de la aspiradora tipo mochila (A) (Fig. 2B).

3. Compruebe el filtro de domo ubicado en la parte inferior

de la aspiradora tipo mochila (A) para asegurarse de que no se haya desplazado durante el envío (Fig. 2C).

4. Reinstale el filtro de tela y la bolsa de filtro para residuos

secos en la aspiradora tipo mochila (Fig. 2B). Para recoger polvo fino (caspa de animales domésticos, polvo de panel de yeso, alergenos), utilice la bolsa de filtro VFB610 (vendida por separado). Para todas las demás recogidas, utilice la bolsa de filtro para residuos secos VFB600 (C).

5. Reinstale la tapa y retrabe las tres abrazaderas (Fig. 2A).

6. Empuje la manguera (D) hacia el interior del puerto de

entrada de la aspiradora ubicado en la tapa (Fig. 2D). Fig. 2B Fig. 2A Fig. 2D Fig. 2C Abrazadera (3) Tapa de la aspiradora tipo mochila Filtro de domo (A) (B) (VFB102) (C) (VFB600) (A) Puerto de la aspiradora de entrada ubicado en la tapa (D)

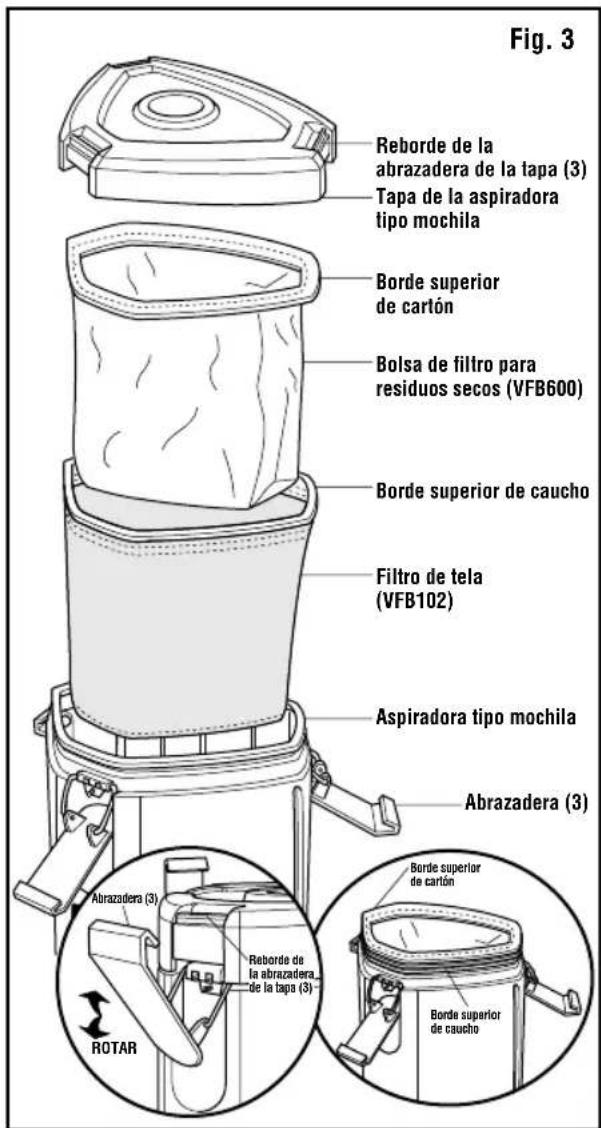

1. Destrabe las tres abrazaderas de la parte superior de

la aspiradora tipo mochila jalando hacia fuera desde la parte inferior de las abrazaderas. Rote la abrazadera hacia arriba y hacia fuera de los tres rebordes de las abrazaderas de la tapa.

2. Retire la tapa y déjela en un área segura seca.

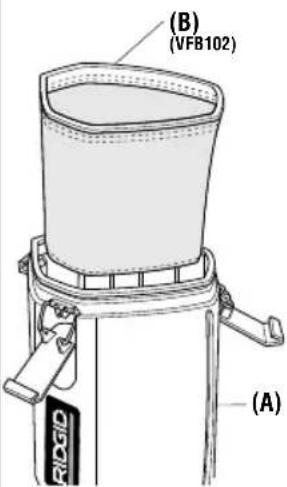

3. Alinee y coloque el filtro de tela (VFB102) (B) en el

interior de la aspiradora tipo mochila (A) de manera que el borde superior de caucho esté al ras con la aspiradora.

4. Alinee y posicione la bolsa de filtro para residuos secos

(VFB600) (C) en el interior del filtro de tela (B) ubicado en el interior de la aspiradora tipo mochila (A) al ras con el borde superior de caucho del filtro de tela.

5. Alinee y reinstale la tapa de la aspiradora tipo mochila

en la aspiradora tipo mochila.

6. Rote las tres abrazaderas hacia arriba y sobre los tres

rebordes de las abrazaderas de la tapa. Empuje hacia dentro la parte inferior de las tres abrazaderas para fijar la tapa de la aspiradora tipo mochila. Abrazadera (3) Filtro de tela (VFB102) Bolsa de filtro para residuos secos (VFB600) Tapa de la aspiradora tipo mochila Borde superior de caucho Borde superior de cartón Aspiradora tipo mochila Reborde de la abrazadera de la tapa (3) Reborde de la abrazadera de la tapa (3)Borde superior de cartón Borde superior de caucho Abrazadera (3)ROTAR Fig. 3 ENSAMBLAJE

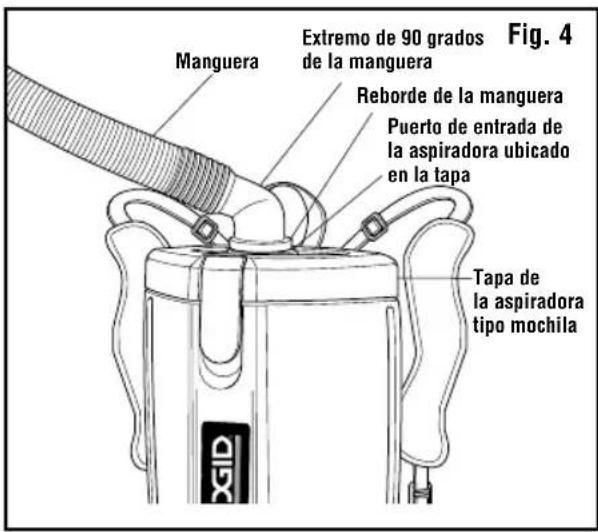

INSTALACIÓN Y DESINSTALACIÓN DE

LA MANGUERA DE ASPIRACIÓN (Fig. 4)

1. Para insertar la manguera en el puerto de entrada

de la aspiradora: La tapa de la aspiradora tipo mochila se debe trabar en la posición correcta antes de insertar la manguera (D). Coloque el extremo de 90 grados de la manguera dentro del puerto de entrada de la aspiradora ubicado en la tapa que se encuentra en la parte superior de la tapa de la aspiradora tipo mochila. Empuje la manguera hacia abajo hasta que esté completamente insertada en el puerto de entrada de la aspiradora ubicado en la tapa y ajustada perfectamente contra el reborde de la manguera.

2. Para retirar la manguera del puerto de entrada

de la aspiradora ubicado en la tapa: APAGUE la aspiradora. Jale suavemente la manguera (D) hacia arriba y hacia fuera del puerto de entrada de la aspiradora ubicado en la tapa. Manguera Puerto de entrada de la aspiradora ubicado en la tapa Extremo de 90 grados de la manguera Tapa de la aspiradora tipo mochila Reborde de la manguera Fig. 4 SP7128-1 HDB6000 ESF 2022.indb 22SP7128-1 HDB6000 ESF 2022.indb 22 8/11/22 11:27 AM8/11/22 11:27 AM23 ENSAMBLAJE INSTALACIÓN DEL CABLE DE ALIMENTACIÓN EN EL RETENEDOR DEL CABLE (Figs. 5A, 5B y 5C) NOTA: El cable de alimentación NO se deberá enchufar en el tomacorriente de la pared en este momento. Para ver un video instructivo a fondo sobre cómo posicionar el cable de alimentación en el retenedor del cable: Visite nxt.ridgid.com/backpackhowto o escanee el código QR (ubicado también en la etiqueta del retenedor del cable) (Fig. 5A):

• Abra la app de la cámara de su teléfono celular.

• Enfoque la cámara en el código QR golpeando suavemente el código.

• Siga las instrucciones de la pantalla del teléfono celular para completar la acción. ADVERTENCIA: Para reducir el riesgo de descargas eléctricas o lesiones:

• Mantenga la aspiradora con cuidado. Inspeccione los cables eléctricos antes y después de cada uso. Un cable que tenga un recubrimiento cortado o desgastado, alambres al descubierto o deshilachados, o terminales dañados, ausentes o flojos, puede causar descargas eléctricas, incendio, lesiones o la muerte. Deje de utilizar la aspiradora inmediatamente, si se encuentra que está dañada.

• El cable de alimentación debe estar instalado siempre en el retenedor del cable mientras se esté utilizando la aspiradora. Fije el cable de alimentación a la aspiradora utilizando el retenedor del cable ubicado en el cinturón, de la manera que se muestra en la página 24, Fig. 5C. Si no se utiliza el retenedor del cable, el resultado puede ser descargas eléctricas, incendio, lesiones o la muerte.

• Para reducir el riesgo de lesiones corporales debido a una conexión eléctrica floja entre el enchufe de la aspiradora y el tomacorriente, conecte de manera firme y completa el enchufe de la aspiradora al tomacorriente. Compruebe periódicamente la conexión mientras utiliza la unidad, para asegurarse de que esté completamente sujeta. No utilice un cable de alimentación que produzca una conexión floja. Es posible que una conexión floja cause sobrecalentamiento e incendio, y aumenta el riesgo de quemadura. Por la seguridad del usuario:

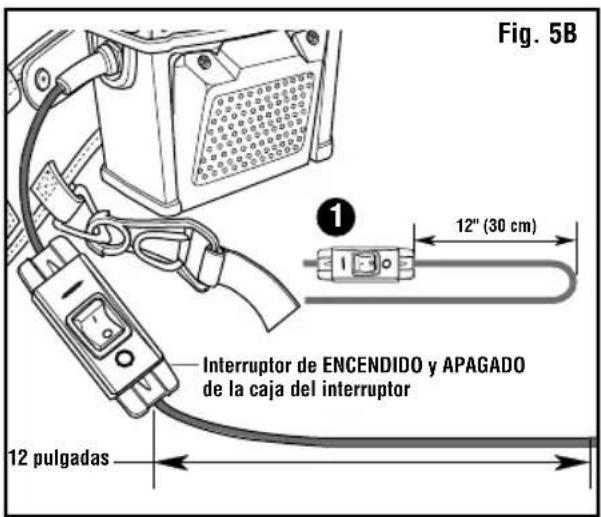

1. Haga un bucle con el cable de alimentación

aproximadamente 12 pulgadas después de la caja del interruptor (Fig. 5B). Interruptor de ENCENDIDO y APAGADO de la caja del interruptor12 pulgadas 12" (30 cm)

Fig. 5B Fig. 5A Video instructivo SP7128-1 HDB6000 ESF 2022.indb 23SP7128-1 HDB6000 ESF 2022.indb 23 8/11/22 11:27 AM8/11/22 11:27 AM24 INSTALACIÓN DEL CABLE DE ALIMENTACIÓN EN EL RETENEDOR DEL CABLE (continuación)

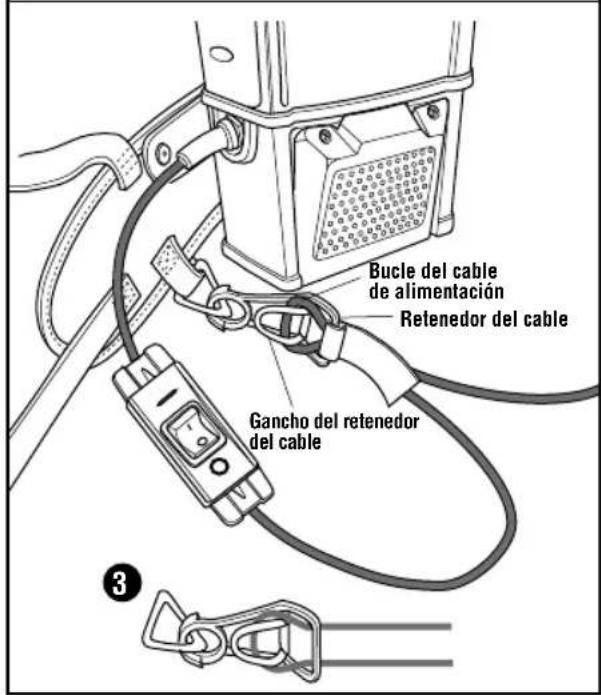

2. Posicione el bucle del cable de alimentación a través

del lado trasero del retenedor del cable y a través de la ranura del retenedor del cable (Fig. 5C).

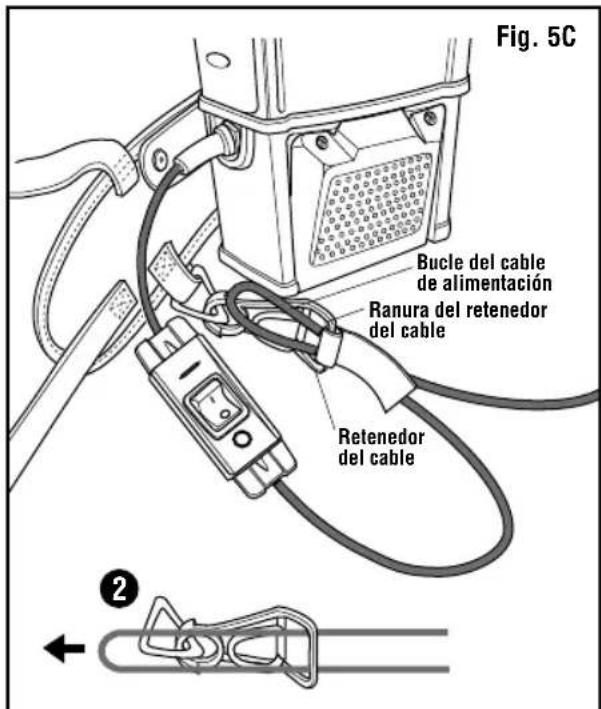

3. Deslice el bucle del cable de alimentación sobre el

gancho del retenedor del cable (Fig. 5C).

4. Jale suavemente el cable de alimentación para fijarlo

en el retenedor del cable (Fig. 5C). Ranura del retenedor del cable Retenedor del cable Bucle del cable de alimentación Gancho del retenedor del cable Retenedor del cable Bucle del cable de alimentación

1. El arnés superior se deberá asentar entre los

omóplatos para producir el ajuste más cómodo. La aspiradora tipo mochila (A) se envió con el arnés superior en la posición superior. Si usted es un usuario de más corta estatura, tendrá que mover el arnés hacia abajo hasta la posición inferior.

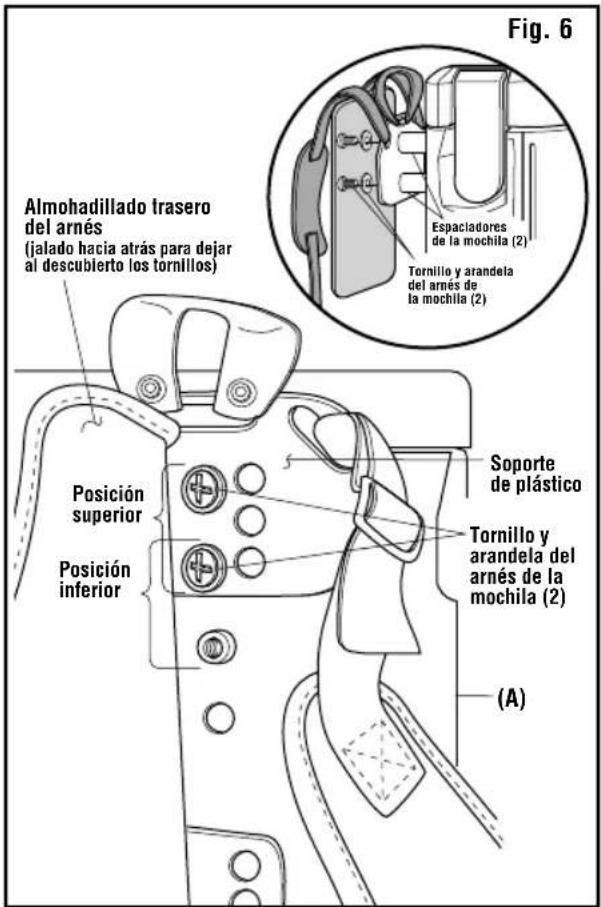

2. Para reajustar el arnés superior: Afloje las correas

tensoras. Jale el almohadillado trasero del arnés alejándolo del soporte de plástico del arnés superior para dejar al descubierto los dos tornillos y las dos arandelas del arnés de la mochila.

3. Utilizando un destornillador Philips núm. 3 (no

suministrado), desenrosque de la aspiradora tipo mochila los dos tornillos, las dos arandelas y los dos espaciadores del arnés de la mochila. Los tornillos y las arandelas están ubicados en el centro del soporte de plástico del arnés superior.

4. Realinee los dos agujeros para tornillo en la posición

nueva. Reinstale los dos tornillos, las dos arandelas y los dos espaciadores que retiró previamente en el soporte de plástico del arnés de la mochila y sujételos firmemente a la aspiradora tipo mochila. Se deben utilizar los espaciadores originales para obtener un soporte correcto del arnés superior. Tornillo y arandela del arnés de la mochila (2) Posición inferior Soporte de plástico Almohadillado trasero del arnés (jalado hacia atrás para dejar al descubierto los tornillos)Tornillo y arandela del arnés de la mochila (2)Espaciadores de la mochila (2) (A) Posición superior Fig. 6 ENSAMBLAJE SP7128-1 HDB6000 ESF 2022.indb 24SP7128-1 HDB6000 ESF 2022.indb 24 8/11/22 11:27 AM8/11/22 11:27 AM25 ERGONOMÍA DE LA MOCHILA (Fig. 7)

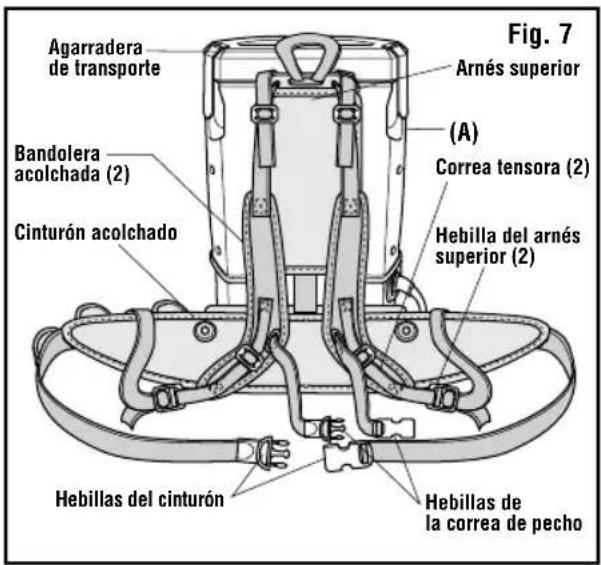

1. Utilice siempre la agarradera de transporte del arnés

para levantar la aspiradora tipo mochila (A).

2. El peso de la aspiradora tipo mochila se deberá

distribuir uniformemente sobre las caderas.

3. Ajuste el cinturón acolchado y las bandoleras

acolchadas para lograr un ajuste a medida.

4. Utilice los aditamentos accesorios adecuados para el

trabajo. RIDGID tiene aditamentos accesorios para realizar la mayoría de los trabajos sin necesitar que usted se doble hacia delante o adopte posiciones difíciles.

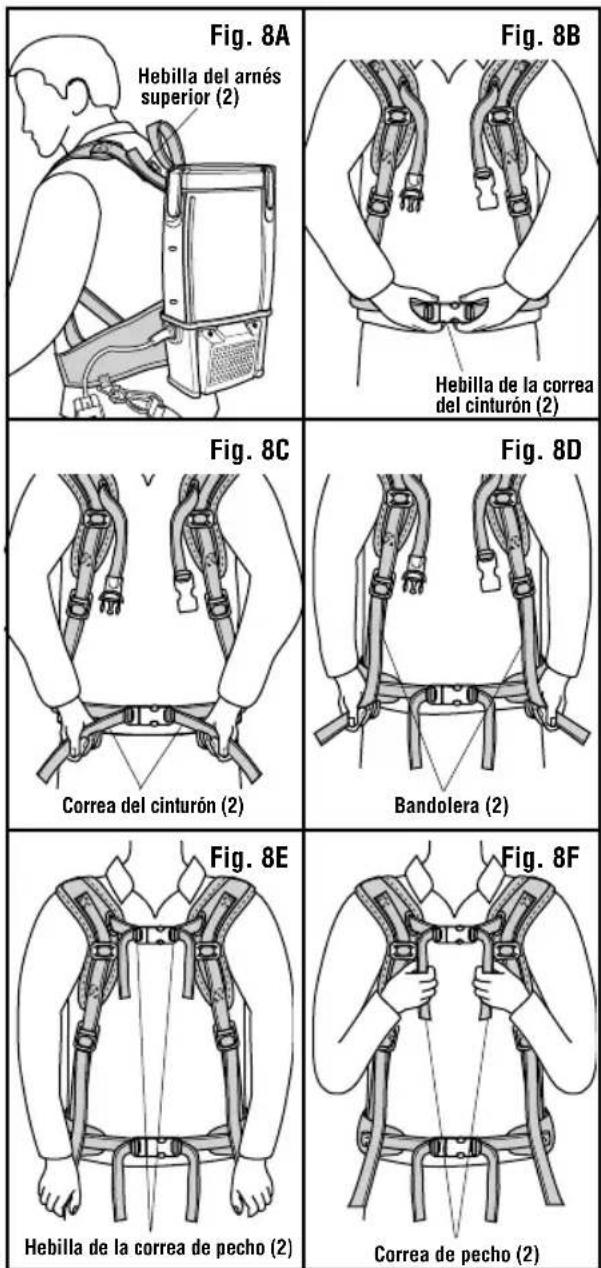

1. Afloje las bandoleras y el cinturón. Levante la

aspiradora tipo mochila (A) y deslice los brazos a través de las bandoleras. El arnés superior también se puede ajustar apretando o aflojando las hebillas del arnés superior para lograr un ajuste a medida (Fig. 8A).

2. Conecte las hebillas de la correa del cinturón

3. Apriete el cinturón agarrando los extremos de

las correas del cinturón y jalando cada extremo el uno hacia el otro, y luego directamente hacia fuera desde el centro del cuerpo (Fig. 8C). Es muy importante que el peso de la unidad se concentre en las caderas en lugar de en los hombros.

4. Ajuste las bandoleras de manera que la unidad

encaje cómodamente, pero el peso aún esté concentrado en las caderas (Fig. 8D).

5. Conecte los bucles de la correa de pecho (Fig. 8E).

6. Apriete la correa de pecho agarrando los extremos

de las correas de pecho y jalando cada extremo el uno hacia el otro, y luego directamente hacia fuera desde el centro del cuerpo (Fig. 8F). ENSAMBLAJE Fig. 8B Fig. 8A Fig. 8D Fig. 8C Fig. 8F Fig. 8E Agarradera de transporteCorrea tensora (2)Cinturón acolchado Bandolera acolchada (2)Hebilla del arnés superior (2)Arnés superior Hebillas de la correa de pecho Hebillas del cinturón (A) Fig. 7 Hebilla del arnés superior (2)Hebilla de la correa del cinturón (2)Correa del cinturón (2)Bandolera (2) Hebilla de la correa de pecho (2) Correa de pecho (2) SP7128-1 HDB6000 ESF 2022.indb 25SP7128-1 HDB6000 ESF 2022.indb 25 8/11/22 11:27 AM8/11/22 11:27 AM26 FUNCIONAMIENTO

GUARDE ESTAS INSTRUCCIONES

La violación de cualquiera de estas instrucciones podrá anular todas y cada una de las garantías. MOTOR No se deben usar nunca motores eléctricos de aspiradora con paso de aire en aplicaciones en las que haya involucradas condiciones mojadas o de humedad, donde estén presentes sustancias químicas secas u otros materiales volátiles, o donde la circulación de aire pueda estar restringida o bloqueada. Dichos motores están diseñados para permitir que el aire aspirado pase a través del motor para enfriarlo. Por lo tanto, cualquier líquido (incluyendo agua), producto químico seco u otra sustancia extraña que entre en contacto con el motor podría causar combustión (dependiendo de la volatilidad) o descargas eléctricas. Si no se siguen estas precauciones, el resultado podría ser daños materiales y lesiones corporales, incluyendo la muerte en casos extremos.

INFORMACIÓN ELÉCTRICA

Este modelo de aspiradora tipo mochila está disponible en 120 V /60 Hz. Este documento se aplica solo a los modelos de 120 V /60 Hz. Los cambios severos de tensión, alta o baja, pueden causar daños al motor y provocar una falla prematura del mismo. La aspiradora tipo mochila descrita en este manual está equipada con un dispositivo de corte de protección térmica. Este interruptor de corte térmico integrado cortará la alimentación eléctrica del motor de la aspiradora en el caso de que se detecten temperaturas de funcionamiento excesivamente altas. Es posible que esta situación surja como resultado de una abertura de ventilación de la aspiradora bloqueada o de filtros obstruidos o llenos. En el caso de que se produzca una desconexión térmica, APAGUE y desenchufe INMEDIATAMENTE la aspiradora tipo mochila e inspecciónela para determinar si hay algún bloqueo y verifique el estado de la bolsa de filtro. Reemplace o vacíe la bolsa de filtro según se requiera. La aspiradora tipo mochila requerirá varios minutos para enfriarse hasta una temperatura de funcionamiento segura. Cuando se alcance esta temperatura, el interruptor térmico se reajustará y la aspiradora tipo mochila se podrá utilizar de manera normal. ADVERTENCIA: Para reducir el riesgo de incendio, explosión o daños a la aspiradora:

• No deje la aspiradora en marcha mientras esté desatendida. Usted podría no notar señales importantes que indiquen un funcionamiento anormal, tal como pérdida de succión, residuos o líquido que salen por el escape o ruidos anormales del motor. Deje de usar la aspiradora inmediatamente si observa estas señales.

• No deje la aspiradora enchufada cuando no se esté utilizando.

• No recoja con la aspiradora polvos explosivos, líquidos inflamables ni cenizas calientes.

• Las chispas generadas dentro del motor pueden incendiar los materiales inflamables suspendidos en el aire. No utilice la aspiradora cerca de líquidos inflamables ni en áreas con gases o vapores inflamables o polvo explosivo/suspendido en el aire. Los líquidos inflamables, gases inflamables y los vapores inflamables incluyen: líquido encendedor, limpiadores tipo solvente, pinturas a base de aceite, gasolina, alcohol y rociadores tipo aerosol. Los polvos explosivos incluyen: carbón, magnesio, aluminio, grano de cereal y pólvora.

• No deje aserrín ni trapos con residuos de tinte o poliuretano dentro de la aspiradora. Vacíe la aspiradora tipo mochila después de recoger estos materiales potencialmente autocalentables. ADVERTENCIA: Para reducir el riesgo de descargas eléctricas o lesiones:

• No intente recuperar ningún líquido con esta aspiradora. Esta aspiradora tipo mochila es solo para la RECUPERACIÓN DE RESIDUOS SECOS.

• No exponga la aspiradora a la lluvia ni deje que entre líquido en el compartimiento del motor. Almacene la aspiradora en un lugar interior.

• No maneje el enchufe, el interruptor o la aspiradora con las manos mojadas.

• Desenchufe la aspiradora antes de hacerle servicio de ajustes y reparaciones. Si la aspiradora no está funcionando como debería, le faltan piezas, se ha caído, está dañada, se ha dejado a la intemperie o se ha caído al agua, devuélvala a un centro de servicio independiente o llame a servicio al cliente.

• Cuando utilice un cordón de extensión, utilice únicamente cordones con capacidad nominal para uso a la intemperie que estén en buenas condiciones. No deje que la conexión entre en contacto con líquido. SP7128-1 HDB6000 ESF 2022.indb 26SP7128-1 HDB6000 ESF 2022.indb 26 8/11/22 11:27 AM8/11/22 11:27 AM27

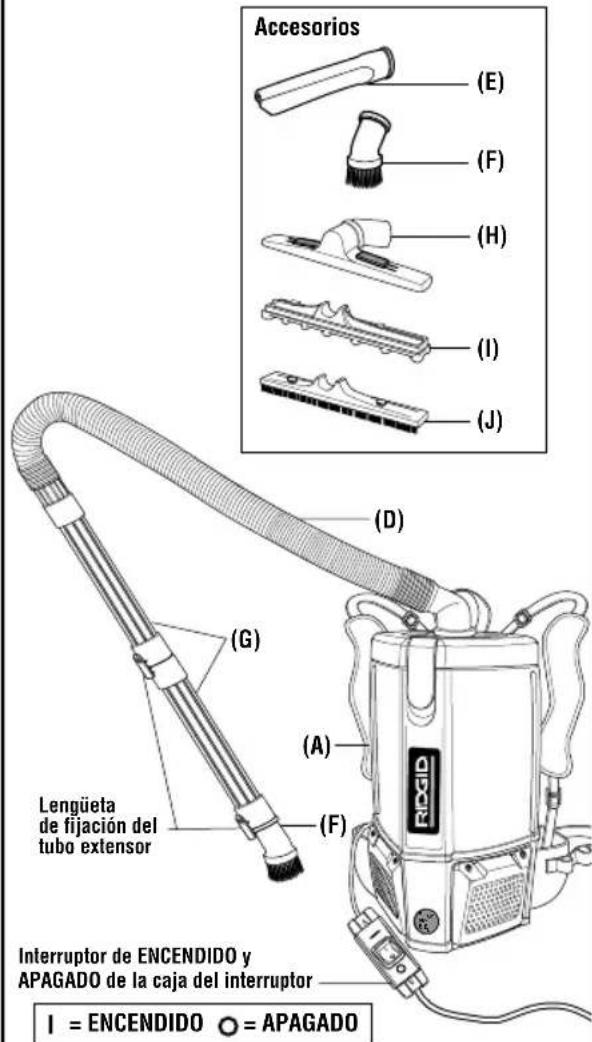

UTILIZACIÓN DE LA ASPIRADORA TIPO

MOCHILA (Fig. 9) NOTA: El cable de alimentación NO se deberá enchufar en el tomacorriente de la pared en este momento. No utilice la aspiradora sin el cable de alimentación instalado en el retenedor del cable, vea las Figs. 5A, 5B y 5C. NOTA: No amarre el cable de alimentación al cinturón ni a ninguna parte del arnés corporal. Si lo hace, el resultado será daños al cable de alimentación y no estarán cubiertos bajo garantía. Con la aspiradora tipo mochila (A) posicionada y sujeta de manera segura sobre el cuerpo, continúe con lo siguiente:

1. Sujete uno de los extremos con lengüeta de fijación

del tubo extensor al extremo sin lengüeta del otro tubo extensor (G). Dependiendo de la limpieza de superficie que se vaya a hacer, seleccione uno de los siguientes aditamentos accesorios: 2a. Para recoger regueros difíciles en alfombras: Instale el inserto de cepillo para alfombras (I) en la parte inferior de la herramienta maestra para pisos (H) deslizando ambos botones de fijación grises hacia fuera hasta la posición de “BLOQUEO”. Para desinstalar el inserto de cepillo para alfombras: Deslice ambos botones de fijación grises hacia dentro hasta la posición “ABIERTA” en la herramienta maestra para pisos con el fin de liberar el inserto de cepillo para alfombras. 2b. Para recoger regueros difíciles en superficies duras: Instale el inserto de cepillo para pisos (J) en la parte inferior de la herramienta maestra para pisos (H) deslizando ambos botones de fijación grises hacia fuera hasta la posición de “BLOQUEO”. Para desinstalar el inserto de cepillo para pisos: Deslice ambos botones de fijación grises hacia dentro hasta la posición “ABIERTA” en la herramienta maestra para pisos con el fin de liberar el inserto de cepillo para pisos. 2c. Para recoger residuos en espacios reducidos: Instale la boquilla rinconera (E) en el extremo con lengüeta de fijación del tubo extensor. 2d. Para limpiar utilizando cerdas para eliminar fácilmente el polvo: Instale el cepillo para desempolvar (F) en el extremo con lengüeta de fijación del tubo extensor.

3. Con la manguera (D) ya instalada en la parte superior

de la tapa de la aspiradora tipo mochila, empuje los tubos extensores hacia el interior del extremo de la manguera.

4. Enchufe el cable de alimentación en el tomacorriente

5. La caja del interruptor de ENCENDIDO y APAGADO

está ubicada convenientemente cerca del cinturón de la aspiradora tipo mochila. FUNCIONAMIENTO 6QT6.6 L = APAGADO = ENCENDIDO (J) (D) Interruptor de ENCENDIDO y APAGADO de la caja del interruptor (G) (F) Lengüeta de fijación del tubo extensor Accesorios para superficies duras (H) Botón de fijación gris (2)Accesorios para alfombra (H) (I) Botón de fijación gris (2) (A)

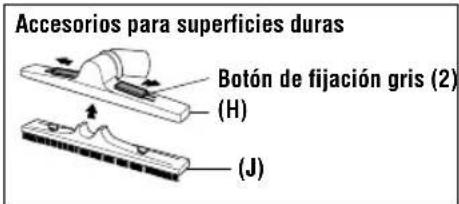

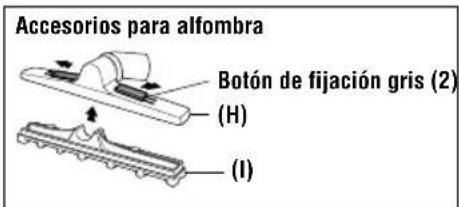

(H) (I) (J) Accesorios (E) (F) Fig. 9

6. Con el cable de alimentación enchufado, ENCIENDA la

aspiradora empujando el interruptor desde la posición “O” hasta la posición “I”, el cual se encuentra en la caja del interruptor. Para APAGAR la aspiradora, empuje el interruptor desde la posición “I” hasta la posición “O”. Los símbolos utilizados en el accionador del interruptor son los símbolos internacionales de ENCENDIDO y APAGADO. SP7128-1 HDB6000 ESF 2022.indb 27SP7128-1 HDB6000 ESF 2022.indb 27 8/11/22 11:27 AM8/11/22 11:27 AM28

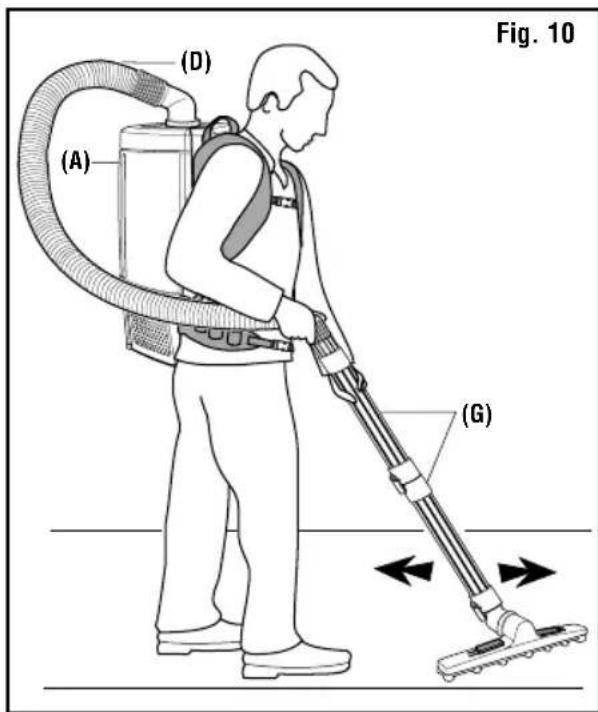

MOVIMIENTO DE ASPIRACIÓN ADECUADO PARA

ÁREAS GRANDES (Fig. 10) Con la aspiradora tipo mochila (A) posicionada y sujeta firmemente sobre el cuerpo, continúe con lo siguiente:

1. Comience con los tubos extensores (G) paralelos al

2. Jale la parte superior del tubo hacia dentro, hacia

la cintura, y luego empuje los tubos hacia fuera, mientras camina.

3. El movimiento evitará que la parte superior del cuerpo

y los brazos se cansen. FUNCIONAMIENTO (G) (A) (D) Fig. 10

ASPIRACIÓN DE MATERIAL SECO SOLAMENTE

1. La bolsa de filtro para residuos secos y el filtro de tela

deben estar instalados siempre en la posición correcta en todo momento para evitar fugas y posibles daños a la aspiradora. NOTA: La bolsa de filtro para residuos secos se debe utilizar dentro del filtro de tela.

2. Cuando utilice la aspiradora tipo mochila para recoger

polvo, será necesario que la vacíe y limpie los filtros a intervalos más frecuentes para mantener el máximo rendimiento de la aspiradora. NOTA: Las bolsas de filtro para residuos secos son necesarias para recoger material seco solamente. ADVERTENCIA: No ponga ningún objeto en las aberturas de ventilación. No recoja nada con la aspiradora cuando cualquiera de las aberturas de ventilación esté bloqueada; mantenga dichas aberturas libres de polvo, pelusa, pelo o cualquier cosa que pueda reducir el flujo de aire. PRECAUCIÓN: Para reducir el riesgo de daños a la audición, use protectores de oídos cuando utilice la aspiradora tipo mochila durante muchas horas seguidas o cuando la emplee en un área ruidosa. ADVERTENCIA: No utilice la unidad sin todos los filtros instalados o con un filtro desgarrado. La bolsa de filtro para residuos secos (VFB600) o la bolsa de filtro para polvo fino (VFB610) se deben utilizar dentro del filtro de tela (VFB102). SP7128-1 HDB6000 ESF 2022.indb 28SP7128-1 HDB6000 ESF 2022.indb 28 8/11/22 11:27 AM8/11/22 11:27 AM29 MANTENIMIENTO

1. Desenchufe el cable de alimentación de la fuente de

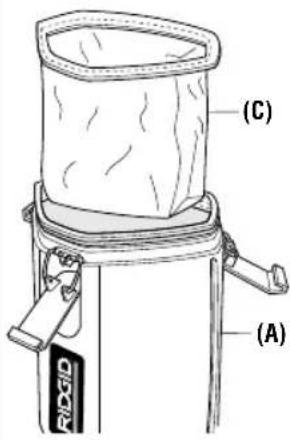

2. Vacíe e inspeccione la bolsa de filtro para residuos

secos (VFB600) (C) cada vez que empiece y acabe de aspirar (Fig. 11A). Reemplace la bolsa de filtro para residuos secos (VFB600) sí es necesario. Un filtro obstruido y sucio restringe la circulación de aire y produce una succión reducida y sobrecalentamiento.

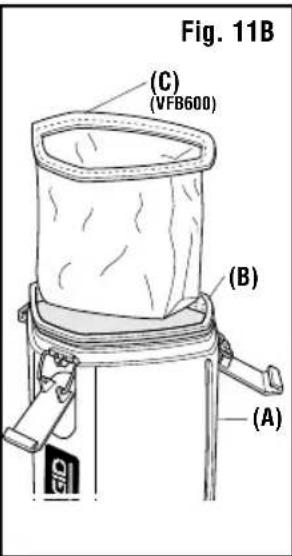

3. Para realizar el reemplazo por una bolsa de filtro para

residuos secos (VFB600) nueva: Retire la bolsa de filtro para residuos secos usada y deséchela. Deslice la bolsa de filtro para residuos secos (VFB600) (C) nueva hacia el interior del filtro de tela (VFB102) (B) y fíjela en la aspiradora tipo mochila (A) (Fig. 11B).

4. Según sea necesario, lave a mano o a máquina el filtro

de tela (VFB102) (B) y deje que se seque al aire. NO ponga el filtro de tela en la secadora (Fig. 11C).

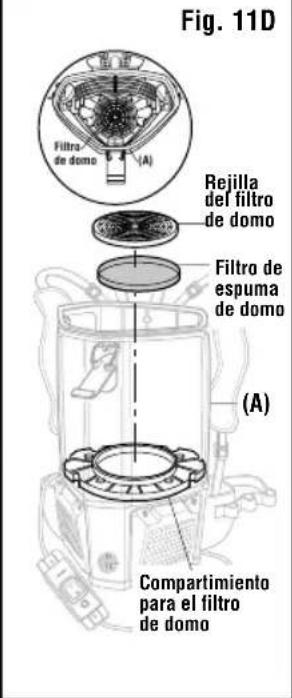

5. Según sea necesario, limpie el filtro de domo:

a. Retire primero la bolsa de filtro para residuos secos y el filtro de tela de la aspiradora tipo mochila (A). b. Meta las manos dentro de la aspiradora tipo mochila (A), jale la rejilla del filtro de domo y retire el filtro de espuma de domo (Fig. 11D). c. Sacuda el filtro de espuma de domo, enjuáguelo y deje que se seque completamente al aire. d. Una vez que el filtro de espuma de domo esté seco, reinstale dicho filtro en el compartimiento para el filtro de domo y acople firmemente a presión la rejilla del filtro de domo en la posición correcta (Fig. 11D). Fig. 11B Fig. 11A Fig. 11D Fig. 11C (C) (A) (B) (VFB102) (A) (C)

(VFB600) (B) (A) Filtro de domo (A)Rejilla del filtro de domo (A) Filtro de espuma de domo Compartimiento para el filtro de domo

ADVERTENCIA: Para reducir el riesgo de lesiones por causa de un arranque accidental, desenchufe el cable de alimentación antes de realizar mantenimiento de los filtros. SP7128-1 HDB6000 ESF 2022.indb 29SP7128-1 HDB6000 ESF 2022.indb 29 8/11/22 11:27 AM8/11/22 11:27 AM30 MANTENIMIENTO MANTENIMIENTO PREVENTIVO RECOMENDADO

CUIDADO DEL CABLE DE ALIMENTACIÓN

No estire NUNCA el cable de alimentación de manera que quede tenso entre la aspiradora tipo mochila y el tomacorriente. Es posible que un cable de alimentación que esté estirado o jalado no funcione correctamente, puede dañar el cable de alimentación o el enchufe, y crea un peligro de tropiezo. Deje de utilizar la aspiradora si el cable o el enchufe están dañados. NO amarre el cable de alimentación al cuerpo del arnés de ninguna manera. Utilice siempre el retenedor del cable para fijar el cable de alimentación mientras la aspiradora tipo mochila esté en funcionamiento. Después de aspirar, desenchufe el cable de alimentación y enróllelo de manera floja.

• Tienda el cable de alimentación, lo más recto que sea posible, en el piso antes de enrollarlo.

• NO enrolle el cable de alimentación alrededor de la mano y el codo, ya que el enrollado repetido de esta manera tendrá como resultado un cable de alimentación torcido que es difícil de enrollar y desenrollar.

AL RECIBIR LA UNIDAD

Compruebe la aspiradora tipo mochila para determinar si tiene algún defecto, si le faltan piezas o si tiene piezas sueltas. Llame a RIDGID con esta información, junto con cualquier pregunta que tenga. DIARIAMENTE ANTES Y DESPUÉS DE CADA USO Compruebe la bolsa de filtro para residuos secos. Reemplace dicha bolsa si está llena. Utilice solo filtros de repuesto RIDGID genuinos para asegurarse de lograr un rendimiento óptimo. Compruebe el filtro de tela. Si el filtro de tela está sucio, enjuáguelo y séquelo al aire antes reinstalarlo de vuelta en la aspiradora tipo mochila. Todos los filtros deben estar colocados en la posición correcta para utilizar la aspiradora tipo mochila. PERIÓDICAMENTE Compruebe el ajuste y la comodidad del arnés. Si el arnés está dañado y es inutilizable, contacte a servicio al cliente para ordenar un arnés nuevo. ADVERTENCIA:

• La siguiente información proporciona orientación para la resolución de problemas y el mantenimiento en condiciones de trabajo normales.

• Desenchufe la aspiradora tipo mochila cuando limpie o reemplace los filtros. ADVERTENCIA:

• Para reducir el riesgo de lesiones por causa de un arranque accidental, desenchufe el cable de alimentación antes de realizar cualquier mantenimiento.

• Compruebe el estado del cable de alimentación antes de cada uso. SP7128-1 HDB6000 ESF 2022.indb 30SP7128-1 HDB6000 ESF 2022.indb 30 8/11/22 11:27 AM8/11/22 11:27 AMNo. de pieza SP7128 No. de formulario SP7128-1 Impreso en México 08/22 Aspiradora tipo mochila de 6 cuartos de galón de material seco / 6,6 litros Número de modelo HDB6000 Clasificación eléctrica: 120 V~ 10,8 A 60 Hz Este producto tiene una Política de garantía de satisfacción por 90 días, así como una Garantía limitada de por vida. Para obtener los detalles de la Garantía y de la Política, visite RIDGID.com/VacWarranty o llame al 1-800-4-RIDGID.

ADVERTENCIA: Para garantizar la SEGURIDAD y la CONFIABILIDAD, utilice siempre piezas de repuesto RIDGID. ADVERTENCIA: Para reducir el riesgo de lesiones por causa de descargas eléctricas, desenchufe el cable de alimentación antes de hacer servicio de ajustes y reparaciones de las piezas eléctricas de la aspiradora tipo mochila. ADVERTENCIA: Esta aspiradora tipo mochila es solo para la RECUPERACIÓN DE RESIDUOS SECOS. ADVERTENCIA: Todo el desmontaje y todas las reparaciones deberán ser realizados por personal calificado. SP7128-1 HDB6000 ESF 2022.indb 31SP7128-1 HDB6000 ESF 2022.indb 31 8/11/22 11:27 AM8/11/22 11:27 AM32
