MANUAL DE USUARIO R5011 RIDGID

Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento. INTRODUCTION

INTRODUCTION / INTRODUCCIÓN

Mantenga limpia y bien iluminada el área de trabajo. Un área de trabajo mal despejada o mal iluminada propicia accidentes. No utilice herramientas motorizadas en atmósferas explo- sivas, como las existentes alrededor de líquidos, gases y polvos inflamables. Las herramientas eléctricas generan chis- pas que pueden encender el polvo y los vapores inflamables. Mantenga alejados a los niños y circunstantes al maniobrar una herramienta eléctrica. Toda distracción puede causar la pérdida del control de la herramienta.

Las clavijas de las herramientas eléctricas deben cor- responder a las tomas de corriente donde se conectan. Nunca modifique la clavija de ninguna forma. No utilice ninguna clavija adaptadora con herramientas eléc- tricas dotadas de contacto a tierra. Conectando las clavijas originales en las tomas de corriente donde corre- sponden se disminuye el riesgo de una descarga eléctrica. Evite el contacto del cuerpo con las superficies de ob- jetos conectados a tierra, como las tuberías, radiad- ores, estufas y refrigeradores. Existe un mayor riesgo de descargas eléctricas si el cuerpo está haciendo tierra. No exponga las herramientas eléctricas a la lluvia ni a condiciones de humedad. La introducción de agua en una herramienta eléctrica aumenta el riesgo de descargas eléctricas. No maltrate el cordón eléctrico. Nunca utilice el cordón para trasladar, desconectar o tirar de la herramienta eléc- trica. Mantenga el cordón lejos del calor, aceite, bordes afilados y piezas móviles. Los cordones eléctricos dañados o enredados aumentan el riesgo de descargas eléctricas. Al utilizar una herramienta eléctrica a la intemperie, use un cordón de extensión apropiado para el exterior. Usando un cordón adecuado para el exterior se disminuye el riesgo de descargas eléctricas. Si debe operar una herramienta en lugares húmedos, use un suministro protegido por un interruptor de circuito con pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo de descargas eléctricas. SEGURIDAD PERSONAL Permanezca alerta, preste atención a lo que esté haciendo y aplique el sentido común al utilizar herramientas eléctri- cas. No utilice la herramienta eléctrica si está cansado o se encuentra bajo los efectos de alguna droga, alcohol o medi- camento. Un momento de inatención al utilizar una herramienta eléctrica puede causar lesiones corporales serias. Utilice protección el equipo otros. Siempre póngase protec- ción ocular. El uso de equipo protector como mascarilla para el polvo, calzado de seguridad, casco y protección para los oídos en las circunstancias donde corresponda disminuye el riesgo de lesiones. Evite que la herramienta se active accidentalmente. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la herramienta a un suministro de corriente o de colocar un paquete de baterías. Transportar herramientas eléctricas con el dedo en el interruptor o enchufar herramientas eléctricas que tienen el interruptor encendido puede ocasionar accidentes. Retire toda llave o herramienta de ajuste antes de encender la herramienta eléctrica. Toda llave o herramienta de ajuste dejada en una pieza giratoria de la herramienta eléctrica puede causar lesiones. No estire el cuerpo para alcanzar mayor distancia. Mantenga una postura firme y buen equilibrio en todo momento. De esta manera se logra un mejor control de la herramienta eléctrica en situaciones inesperadas. Vístase adecuadamente. No vista ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas móviles. Las ropas holgadas y las joyas, así como el cabello largo, pueden engancharse en las piezas móviles. Si se suministran dispositivos para conectar mangueras de extracción y captación de polvo, asegúrese de que éstas es- tén bien conectadas y se usen correctamente. El uso de la cap- tación de polvo puede reducir los peligros relacionados con éste. No vista ropas holgadas ni joyas. Recójase el cabello si está largo. Las ropas holgadas y las joyas, así como el cabello largo, pueden resultar atraídas hacia el interior de las aberturas de ventilación. No utilice la unidad al estar en una escalera o en un soporte inestable. Una postura estable sobre una superficie sólida per- mite un mejor control de la herramienta eléctrica en situaciones inesperadas.

EMPLEO Y CUIDADO DE LA HERRAMIENTA

No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para cada trabajo. La herramienta eléc- trica adecuada efectúa mejor y de manera más segura el trabajo, si además se maneja a la velocidad para la que está diseñada. No utilice la herramienta si el interruptor no enciende o no apaga. Cualquier herramienta eléctrica que no pueda contro- larse con el interruptor es peligrosa y debe repararse. Desconecte la clavija del suministro de corriente o retire el paquete de baterías de la herramienta eléctrica, según sea el caso, antes de efectuarle cualquier ajuste, cambiarle acceso- rios o guardarla. Tales medidas preventivas de seguridad redu- cen el riesgo de poner en marcha accidentalmente la herramienta. Guarde las herramientas eléctricas desocupadas fuera del alcance de los niños y no permita que las utilicen personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas en manos de personas no capacitadas en el uso de las mismas. Preste servicio a las herramientas eléctricas. Revise para ver si hay desalineación o atoramiento de piezas móviles, ruptura de piezas o cualquier otra condición que pueda afectar el funcionamiento de la herramienta. Si está dañada la herramienta eléctrica, permita que la reparen antes de usarla. Numerosos accidentes son causados por herramientas eléctricas mal cuidadas. Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte bien cuidadas y con bordes bien afilados, tienen menos probabilidad de atascarse en la pieza de trabajo y son más fáciles de controlar.

ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS

ELÉCTRICAS4 - Español Póngase protectores para los oídos cuando use herramientas de impacto. La exposición al ruido puede causar pérdida del oído. Utilice el mango auxiliar(s), si se suministra con la herramienta. Cualquier pérdida de control puede causar lesiones. Sujete las herramientas eléctricas por las superficies aisladas de sujeción al efectuar una operación en la cual la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cordón eléctrico. Todo contacto de una herramienta con un cable cargado carga las piezas metálicas expuestas de la herramienta y da una descarga eléctrica al operador. Familiarícese con su herramienta eléctrica. Lea cuidadosa- mente el manual del operador. Aprenda sus usos y limita- ciones, así como los posibles peligros específicos de esta herramienta eléctrica. Con el cumplimiento de esta regla se reduce el riesgo de una descarga eléctrica, incendio o lesión seria. Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1. Con el cumplimiento de esta regla se reduce el riesgo de lesiones corporales serias. Protéjase los pulmones. Use una careta o mascarilla con- tra el polvo si la operación genera mucho polvo. Con el cumplimiento de esta regla se reduce el riesgo de lesiones serias. Protéjase los oídos. Durante períodos prolongados de utilización del producto, póngase protección para los oí- dos. Con el cumplimiento de esta regla se reduce el riesgo de lesiones corporales serias. Inspeccione periódicamente los cordones eléctricos de las herramientas, y si están dañados, permita que los reparen en el centro de servicio autorizado más cercano de la localidad. Observe constantemente la ubicación del cordón eléctrico. Con el cumplimiento de esta regla se reduce el riesgo de una descarga eléctrica o incendio. Revise para ver si hay piezas dañadas. Antes de seguir utilizando la herramienta, es necesario inspeccionar cuidadosamente toda protección o pieza dañada para determinar si funcionará correctamente y desempeñará la función a la que está destinada. Verifique la alineación de las partes móviles, que no haya atoramiento de las mismas, que no haya piezas rotas, el montaje de las piezas y cualquier otra condición que pudiera afectar su funcionamiento. Toda protección o pieza que esté dañada debe repararse apropiadamente o reemplazarse en un centro de servicio autorizado. Con el cumplimiento de esta regla se reduce el riesgo de una descarga eléctrica, incendio o lesión grave. Asegúrese de que esté en buen estado el cordón de extensión. Al utilizar un cordón de extensión, utilice uno del suficiente calibre para soportar la corriente que consume el producto. Se recomienda que los conductores sean de calibre 14 (A.W.G.) por lo menos, para un cordón de extensión de 15 metros (50 pies) de largo o menos. No se recomienda utilizar un cordón de más de 100 pies (30 metros) metros de largo. Si tiene dudas, utilice un cordón del calibre más grueso siguiente. Cuanto menor es el número de calibre, mayor es el grueso del cordón. Un cordón de un calibre insuficiente causa una caída en el voltaje de línea, y produce recalentamiento y pérdida de potencia. Inspeccione la madera y elimine todos los clavos presentes en la misma antes de usar esta herramienta. Con el cumplimiento de esta regla se reduce el riesgo de lesiones serias. Si está dañado el cordón de corriente, debe ser reemplazado únicamente por el fabricante o en un centro de servicio autorizado para evitar riesgos. Guarde estas instrucciones. Consúltelas con frecuencia y empléelas para instruir a otras personas que puedan utilizar esta producto. Si presta a alguien esta producto, facilítele también las instrucciones. Utilice la herramienta eléctrica, los accesorios y brocas, hojas y cuchillas de corte, ruedas de esmeril, etc. de conformidad con estas instrucciones, tomando en cuenta las condiciones de trabajo y la tarea por realizar. Si se utiliza la herramienta eléctrica para operaciones diferentes de las indicadas podría originar una situación peligrosa. SERVICIO Permita que un técnico de reparación calificado preste servicio a la herramienta eléctrica, y sólo con piezas de repuesto idénticas. De esta manera se mantiene la seguridad de la herramienta eléctrica. Al dar servicio a una herramienta eléctrica, sólo utilice pie- zas de repuesto idénticas. Siga las instrucciones señaladas en la sección Mantenimiento de este manual. El empleo de piezas no autorizadas o el incumplimiento de las instruccio- nes de mantenimiento puede significar un riesgo de descarga eléctrica o de lesiones.de descarga eléctrica o de lesiones.

ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS

ELÉCTRICAS ADVERTENCIAS DE SEGURIDAD TALADRO DE PERCUSIÓN5 - Español SÍMBOLOS Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO: Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte o lesiones serias. ADVERTENCIA: Indica una situación peligrosa posible, la cual, si no se evita, podría causar la muerte o lesiones serias. PRECAUCIÓN: Indica una situación peligrosa posible, la cual, si no se evita, podría causar lesiones menores o leves. AVISO: (Sin el símbolo de alerta de seguridad) Indica información importante no relacionada con ningún peligro de lesiones, como una situación que puede ocasionar daños físicos. Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto. SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN Alerta de seguridad Indica un peligro posible de lesiones personales. Lea el manual del operador Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto. Protección ocular Siempre póngase la protección ocular con protección lateral marcada conforme al ANSI Z87.1. Alerta de condiciones húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos. V Volts Voltaje A Amperes Corriente Hz Hertz Frecuencia (ciclos por segundo) min Minutos Tiempo Corriente alterna Tipo de corriente

Velocidad en vacío Velocidad de rotación, en vacío Fabricación Clase II Fabricación con doble aislamiento .../min Por minuto Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto6 - Español

DOBLE AISLAMIENTO El doble aislamiento es una característica de seguridad de las herramientas eléctricas, la cual elimina la necesidad de usar el típico cordón eléctrico de tres conductores con conexión a tierra. Todas las partes metálicas expuestas están aisladas de los componentes metálicos internos del motor por medio de aislamiento de protección. No es necesario conectar a tierra las herramientas con doble aislamiento. ADVERTENCIA: El sistema de doble aislamiento está destinado a proteger al usuario contra las descargas eléctricas resultantes de la ruptura del aislamiento interno de la herramienta. Observe todas las precauciones de seguridad para evitar descargas eléctricas. NOTA: El mantenimiento de una herramienta con doble aislamiento requiere sumo cuidado y conocimiento del sistema, y únicamente deben realizarlo técnicos de servicio calificados. Para el servicio de la herramienta, le sugerimos llevarla al centro de servicio autorizado más cercano para toda reparación. Siempre utilice piezas de repuesto de la fábrica original al dar servicio a la unidad.

Esta herramienta dispone de un motor eléctrico fabricado con precisión. Debe conectarse únicamente a una línea de voltaje de 120 Volts, 60 Hertz, de corr. alt. solamente (corriente normal para uso doméstico). No utilice esta herramienta con corriente continua (c.c.). Una caída considerable de voltaje causa una pérdida de potencia y el recalentamiento del motor. Si la herramienta no funciona al conectarla en una toma de corriente, vuelva a verificar el suministro de voltaje.

CORDONES DE EXTENSIÓN

Al utilizar una herramienta eléctrica a una distancia considerable de la fuente de voltaje, asegúrese de utilizar un cordón de extensión con la suficiente capacidad para soportar la corriente de consumo de la herramienta. Un cordón de un calibre insuficiente causa una caída en el voltaje de línea, la cual a su vez produce recalentamiento y pérdida de potencia. Básese en la tabla suministrada para determinar el grueso mínimo requerido del cordón de extensión. Solamente deben utilizarse cordones con forro redondo registrados en Underwriter’s Laboratories (UL). Al trabajar a la intemperie con una herramienta, utilice un cordón de extensión fabricado para uso en el exterior. Este tipo de cordón lleva las letras “W-A” o “W” en el forro. Antes de utilizar un cordón de extensión, inspecciónelo para ver si tiene conductores flojos o expuestos y aislamiento cortado o gastado. **Amperaje (aparece en la placa de datos de la herramienta) 0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0 Longitud Calibre conductores del cordón (A.W.G.) 25´ 16 16 16 16 14 14 50´ 16 16 16 14 14 12 100´ 16 16 14 12 10 — **Se usa en los circuitos de calibre 12, 20 amp. NOTA: AWG = American Wire Gauge ADVERTENCIA: Mantenga el cordón de extensión fuera del área de trabajo. Al trabajar con una herramienta eléctrica, coloque el cordón de tal manera que no pueda enredarse en la madera, herramientas ni en otras obstrucciones. La inobservancia de esta advertencia puede causar lesiones serias. ADVERTENCIA: Inspeccione los cordones de extensión cada vez antes de usarlos. Si están dañados reemplácelos de inmediato. Nunca utilice la herramienta con un cordón dañado, ya que si toca la parte dañada puede producirse una descarga eléctrica, y las consecuentes lesiones serias.7 - Español CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Corriente de entrada ....... 120 V, 60 Hz, sólo corr.alt., 8,5 A Velocidad de percusión ................ 0-19 000/0-57 000 GPM Velocidad en vacío .....................Alta (0-1 000 r/min. (RPM) Baja (0-3 000 r/min. (RPM)

FAMILIARÍCESE CON EL TALADRO

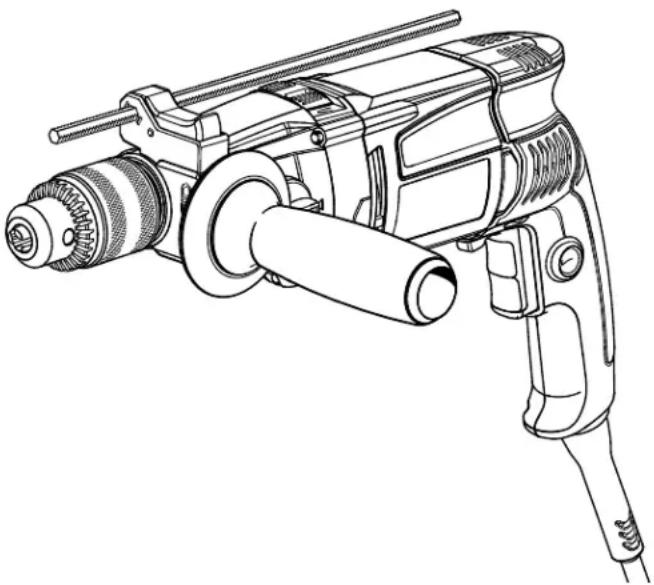

Vea la figura 1, página 14. El uso seguro que este producto requiere la comprensión de la información impresa en la herramienta y en el manual del operador así como ciertos conocimientos sobre el proyecto a realizar. Antes de usar este producto, familiarícese con todas las características de funcionamiento y normas de seguridad.

SISTEMA DE ANTIVIBRACIONES

El sistema de antivibraciones absorbe impactos de martillo durante el funcionamiento. MANGO AUXILIAREL El taladro está equipado de un mango auxiliar para facilitar su manejo y evitar la pérdida de control.

Esta herramienta ofrece una velocidad de 0-19 000/ 0-57 000 GPM (Golpes Por Minuto). La veloci-dad en golpes por minuto es el número de impactos por minuto.

LLAVE DEL PORTABROCAS

Una llave del portabrocas ha sido suministrada para la uti- lización durante la instalación o extracción de brocas y la extracción del portabrocas. Cuando no está utilizándose la llave del portabrocas, puede colocarse en el alojamiento de llave del portabrocas. EMBRAGUE Este taladro incorpora un embrague que limita la fuerza de torsión transferida al usuario. En el caso de una carga exce- siva, el embrague resbala y emite un ruido de matraqueo. El embrague desengrana la broca del tren de engranajes para disminuir el peligro de dañar la herramienta o de perder el control.

BARRA LIMITADORA DE PROFUNDIDAD

Con esta herramienta se suministra una barra limitadora de profundidad para ayudar a controlar la profundidad de los orificios taladrados.

SELECTOR DE SENTIDO DE ROTACIÓN

(MARCHA ADELANTE / ATRÁS) El taladro dispone de un selector de sentido de giro (marcha- adelante / atrás ) situado arriba del gatillo del interruptor para cambiar el sentido de giro de la broca.

BOTÓN DEL SEGURO DE ENCENDIDO

El botón del seguro de encendido permite el uso continuo de la herramienta.

ENGRANAJE DE DOS VELOCIDADES

El engranaje de dos velocidades taladra o atornilla a ve-locid- ad BAJA, posición (1) o ALTA, posición (2). Hay un interruptor deslizante en la parte superior del taladro para seleccionar velocidad BAJA, posición (1) o ALTA, posición (2). VELOCIDAD VARIABLE El gatillo del interruptor produce mayor velocidad cuanta mayor presión se aplica en el gatillo, y menor velocidad cuanta menor presión se aplica en el mismo. CALIFORNIA - PROPUESTA DE LEY NÚM. 65 ADVERTENCIA: Este producto puede contener sustancias químicas (por ejemplo, plomo) reconocidas por el estado de California como causantes de cáncer, defectos congénitos y otras afecciones del aparato reproductor. Lávese las manos después de utilazar el aparato. Algunos ejemplos de estas sustancias químicas son:

• plomo de las pinturas a base de plomo,

• silicio cristalino de los ladrillos, del cemento y de otros productos de albañilería, y

• arsénico y cromo de la madera químicamente tratada. El riesgo de la exposición a estos compuestos varía, según la frecuencia con que se realice este tipo de trabajo. Para reducir la exposición personal a este tipo de compuestos: trabaje en áreas bien ventiladas, y con equipo de seguridad aprobado, tal como las caretas para el polvo especialmente diseñadas para filtrar partículas microscópicas.8 - Español ARMADO DESEMPAQUE Enviamos este producto completamente armado. Extraiga cuidadosamente de la caja la herramienta y los accesorios. Asegúrese de que estén presentes todos los artículos enumerados en la lista de empaque. ADVERTENCIA: No use este producto si no está totalmente ensamblado o si alguna pieza falta o está dañada. Si utiliza un producto que no se encuentra ensamblado de forma correcta y completa, puede sufrir lesiones graves. Inspeccione cuidadosamente la herramienta para ase- gurarse de que no haya sufrido ninguna rotura o daño durante el transporte. No deseche el material de empaque hasta que haya inspeccionado cuidadosamente la herramienta y la haya utilizado satisfactoriamente. Si hay piezas dañadas o faltantes, llame al 1-866-539-1710 , donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

Taladro de percusión Barra limitadora de profundidad Mango auxiliar Estuche Llave del portabrocas Manual del operador ADVERTENCIA: Si hay piezas dañadas o faltantes, no utilice esta herramienta sin haber reemplazado las piezas dañadas o faltantes. Usar este producto con falta o está dañada alguna pieza podría tener como resultado herida personal grave. ADVERTENCIA: No intente modificar esta herramienta ni hacer accesorios no recomendados para la misma. Cualquier alteración o modificación constituye maltrato, el cual puede causar una condición peligrosa, y como consecuencia posibles lesiones corporales serias. ADVERTENCIA: No conecte la unidad al suministro de corriente sin haber terminado de armarla. De lo contrario la unidad puede ponerse en marcha accidentalmente, con el consiguiente riesgo de lesiones corporales serias.

INSTALACIÓN DEL MANGO AUXILIAR

Vea la figura 2, página 14. Este taladro está equipado de un mango auxiliar para facilitar su manejo y ayudar a evitar la pérdida de control. Abra el anillo de sujeción; para ello, gire hacia la izquierda el mango. Coloque el anillo del mango auxiliar en el collar del husillo de la herramienta. Apriete el mango auxiliar en el ángulo deseado girándolo hacia la derecha. NOTA: Para mayor conveniencia el tornillo se ha dejado oculto dentro del mango auxiliar. Para evitar dañar la rosca y perder el control, debe verificarse periódicamente el apriete del mango auxiliar. No maneje el taladro con el mango flojo.

INSTALACIÓN DE LA BARRA LIMITADORA

DE PROFUNDIDAD Vea la figura 3, página 14. Para instalar la barra limitadora de profundidad realice los siguientes pasos: Aflojar el conjunto de la palanca auxiliar girando la perilla en sentido antihorario. Introduzca la barra limitadora de profundidad como se muestra en la figura 3. Apretar el conjunto de la palanca auxiliar girando la perilla en sentido horario.9 - Español FUNCIONAMIENTO ADVERTENCIA: No permita que su familarización con las herramientas lo vuelva descuidado. Tenga presente que un descuido de un instante es suficiente para causar una lesión grave. ADVERTENCIA: Siempre póngase protección ocular con la marca de cumplimiento de la norma ANSI Z87.1. Si no cumple esta advertencia, los objetos que salen despedidos pueden producirle lesiones serias en los ojos. ADVERTENCIA: No utilice ningún aditamento o accesorio no recomendado por el fabricante de esta herramienta. El empleo de aditamentos o accesorios no recomendados podría causar lesiones serias. USOS Esta herramienta puede emplearse para los fines siguientes: Taladrado de percusión en hormigón, ladrillo y otros tipos de mampostería Taladrado en madera Taladrado en cerámica, plásticos, fibra de vidrio y material laminado Taladrado en metales

GATILLO DEL INTERRUPTOR

Vea la figura 4, página 14. Para ENCENDER el taladro, oprima el gatillo del interruptor. Para APAGAR la unidad, suelte el gatillo del interruptor. VELOCIDAD VARIABLE El interruptor de velocidad variable aumenta la velocidad y fuerza de torsión cuando se ejerce más presión en el gatillo, y la disminuye cuando se ejerce menos presión. NOTA: Es posible que se escuche un ruido de silbido o de zumbido del interruptor al usarse. No debe ser motivo de preocupación; es parte normal del funcionamiento del interruptor.

SELECTOR DE SENTIDO DE ROTACIÓN

(MARCHA ADELANTE / ATRÁS) Vea la figura 5, página 14. El sentido de rotación de la broca es invertible y se controla con un selector, el cual está situado arriba del gatillo del interruptor. Con el taladro sostenido en la posición normal de trabajo, el selector de sentido de rotación debe estar a la izquierda del gatillo del interruptor para el taladrado. El sentido de rotación está invertido cuando el selector se encuentra a la derecha del gatillo del interruptor. AVISO: Para evitar dañar el engranaje, antes de cambiar el sentido de rotación siempre permita que se detenga completamente el portabrocas. Para detener el taladro, suelte el gatillo del interruptor y permita que se detenga completamente el portabrocas. NOTA: El taladro no funciona a menos que se empuje el selector de dirección de giro completamente a la izquierda o derecha. Evite utilizar el taladro a velocidad baja durante períodos de tiempo prolongados. Si se hace funcionar constantemente el taladro a baja velocidad, puede recalentarse. Si ocurre tal situación, enfríe el taladro poniéndolo a funcionar en vacío y a toda velocidad.

ENGRANAJE DE DOS VELOCIDADES

Vea la figura 6, página 15. El taladro dispone de un engranaje de dos velocidades para taladrar o impulsar tornillos a velocidad BAJA, posición (1) o ALTA, posición (2). Hay un interruptor deslizante en el lado izquierda del taladro para seleccionar velocidad BAJA, posición (1), o ALTA, posición (2). Al utilizar el taladro en la gama de velocidad BAJA, posición (1), la velocidad disminuye, y la unidad desarrolla potencia y fuerza de torsión mayores. Al utilizar el taladro en la gama de velocidad ALTA, posición (2), la velocidad aumenta, y la unidad desarrolla potencia y fuerza de torsión menores. Para usos donde se requieran potencia y fuerza de torsión elevadas, use velocidad BAJA, posición (1), y para taladrado o atornillado rápidos, use velocidad ALTA, posición (2). AVISO: Nunca cambie de gama de velocidad mientras esté funcionando la herramienta. El incumplimiento de esta precaución puede producir daños serios en el taladro. Si tiene dificultad para cambiar de una velocidad a otra, gireel portabroca a mano hasta que los engranajes enganchen.

PARA MONTAR LAS BROCAS

Vea las figuras 7 - 8, página 15. Desenchufe el taladro.n Introduzca la llave del portabrocas y gírela hacia la izquierda. Abra o cierre las mordazas del portabrocas a tal punto que la abertura sea levemente más grande que la broca deseada. Además, eleve levemente la parte frontal del taladro para evitar que la broca caiga de las mordazas del portabrocas.10 - Español FUNCIONAMIENTO ADVERTENCIA: Asegúrese de introducir la broca recta en las mordazas del portabrocas. No introduzca en ángulo la broca en las mordazas del portabrocas para después apretarla, como se muestra en la figura 8. Podría causar que la broca salga disparada del taladro, y por consecuencia, posibles lesiones corporales serias, o daños al portabrocas. Introduzca la broca. Apriete firmemente la broca en las mordazas con la llave suministrada para el portabrocas.. Retire la llave del portabrocas.

PARA DESMONTAR LAS BROCAS

Vea la figura 7, página15. Desenchufe el taladro. Afloje las mordazas con la llave suministrada para el portabrocas. Retire la broca de las mordazas del portabrocas. Retire la llave del portabrocas.

USO DEL CONJUNTO DEL MANGO AUXILIAR

Vea la figura 9, página 15. Este taladro está equipado de un mango auxiliar para facilitar su manejo y ayudar a evitar la pérdida de control. El mango puede girarse 360°, y también puede montarse en el lado opuesto para utilizarse con la mano izquierda. Para ajustar el conjunto del mango auxiliar: Afloje el conjunto del mango; para ello gire a la izquierda el mango. Gire el conjunto del mango a la posición de trabajo deseada. Apriete firmemente el conjunto del mango auxiliar; para ello, gírelo a la derecha. Asegúrese de que el mango auxiliar quede firmemente apretado contra la abrazadera de la barra limitadora de profundidad. De esta manera se ajusta la barra limitadora de profundidad a la profundidad de taladrado deseada. También queda asegurado el mango auxiliar. NOTA: Para mayor utilidad y facilidad al iniciar el enroscado de la tuerca hexagonal, ésta está atrapada dentro de la ranura moldeada del mango auxiliar.

AJUSTE DE LA BARRA LIMITADORA DE

PROFUNDIDAD Vea la figura 9, página15. Para ajustar la barra limitadora de profundidad realice los siguientes pasos. Presionar el botón de liberación de la barra limitadora de profundidad. Ajustar la barra limitadora de profundidad de manera que la broca del taladro se extienda más allá del extremo de la barra para la profundidad de taladrado requerida. Soltar el botón de liberación de la barra limitadora de profundidad. NOTA: Cuando se instala correctamente, los dientes de la barra limitadora de profundidad deben estar alineados con el indicador de dientes de la abrazadera de dicha barra. Ajuste la barra limitadora de profundidad de manera que la broca sobrepase el extremo de la barra, hasta la profundidad de taladrado requerida. Al taladrar orificios con la barra limitadora de profundidad instalada,la profundidad del orificio deseada se alcanza cuando el extremo de la barra entra en contacto con la superficie de la pieza de trabajo. SELECCIÓN DEL MODO DE TALADRADO DE PERCUSIÓN O DEL MODO DE TALADRADO NORMAL Vea la figura 10, página 15. Para escoger el tipo de taladrado, ponga el selector situado en la parte superior del alojamiento del motor en el modo de taladrado de percusión o de taladrado normal, según desee. El símbolo del modo de taladrado de percusión está a la derecha, y el del modo de taladrado normal está a la izquierda. NOTA: El taladro de percusión no está diseñado para percusión en dirección inversa. Emplee brocas con punta de carburo y seleccione el modo de percusión al taladrar en materiales duros como ladrillo, mosaico, hormigón, etc. Seleccione el modo de taladrado normal al taladrar en materiales blandos con brocas helicoidales, sierras cilíndricas, etc.

SISTEMA DE ANTIVIBRACIONES

Vea la figura 11, página 15. El taladro de percusión cuenta con un sistema de antivibraciones que absorbe los impactos durante el taladrado. Al momento de ocurrir impactos fuertes, el cuerpo del taladro de percusión se flexionará como se muestra en la figura 11.

BOTÓN DEL SEGURO DE ENCENDIDO

Vea la figura 12, página 15. Este taladro está equipado de un seguro de encendido, el cual es muy útil cuando se requiere un taladrado continuo durante períodos de tiempo prolongados. Para poner el seguro de encendido: Oprima el gatillo del interruptor. Empuje hacia adentro y no deje salir el botón del seguro de encendido, el cual está situado en el costado del mango. Suelte el gatillo del interruptor. Suelte el botón del seguro de encendido y el taladro continuará funcionando. Para quitar el seguro, oprima el gatillo del interruptor y suéltelo. Si el seguro de encendido está puesto al usar el taladro, y éste se desconecta accidentalmente del suministro de voltaje, quite el seguro de encendido de inmediato.11 - Español FUNCIONAMIENTO ADVERTENCIA: Antes de conectar el taladro al suministro de corriente, siempre verifique que el interruptor no esté en la posición de encendido (oprima y suelte el gatillo del interruptor). Si no se asegura de que no esté puesto el seguro de encendido, puede causarse un arranque accidental del taladro, y por consecuencia posibles lesiones serias. No asegure el interruptor en la posición de encendido para trabajos en los cuales pueda necesitarse detener súbitamente el taladro.

TALADRADO/INTRODUCCIÓN DE

TORNILLOS Vea la figura 13, página 15. ADVERTENCIA: Siempre utilice el mango auxiliar cuando emplee esta herramienta para resistir mejor las reacciones de fuerza de torsión. Si este producto se atora o se cala, se podrían producir lesiones personales graves. Instalar el mango auxiliar. Para asegurarse de que el taladro esté en la posición de APAGADO antes de conectarlo en el suministro de corriente, oprima y suelte el gatillo del interruptor. Revise el selector de sentido de rotación para ver si está en la posición correcta (marcha adelante o atrás). Asegure la pieza de trabajo en una prensa de banco, o con abrazaderas de mano, para evitar que rote al girar la broca. Enchufe el taladro en el suministro de corriente. Sostenga firmemente el taladro y coloque la broca en el punto donde va a taladrar. Oprima el gatillo del interruptor para encender el taladro. Introduzca la broca en la pieza de trabajo aplicando justamente la presión suficiente para mantener la broca perforando el material. No fuerce el taladro ni aplique presión lateral para ovalar el orificio. Permita que la herramienta realice el trabajo. ADVERTENCIA: Esté preparado por si se atasca la broca al traspasar la pieza de trabajo. Cuando ocurren estas situaciones, el taladro presenta una tendencia a trabarse y dar un contragolpe en la dirección opuesta, y podría causar una pérdida de control al perforar el material. Si usted no está preparado, esta pérdida de control podría ser causa de lesiones serias. Para taladrar superficies lisas y duras utilice un punzón de marcar para señalar la ubicación de la perforación. De esta manera se evita que la broca se desplace del centro al iniciar la perforación. Al taladrar metales aplique aceite de baja viscosidad en la broca para evitar el recalentamiento de la misma. El aceite prolonga la vida de servicio de la broca y aumenta la eficacia de la operación de taladrado. Si se atora la broca en la pieza de trabajo, o si se detiene el taladro, apague de inmediato la herramienta. Retire la broca de la pieza de trabajo y determine la razón causante del atoramiento.

TALADRADO EN MADERA Y METAL

Para obtener un desempeño óptimo de la unidad, utilice brocas de acero de alta velocidad para taladrado en madera o en metal. Seleccione el modo de taladrado. Comience a taladrar a una velocidad muy baja para impedirle a la broca abandonar el punto inicial. Taladrado en madera Aumente la velocidad a medida que la broca penetra en el material. Al taladrar orificios de lado a lado, coloque un bloque de madera detrás de la pieza de trabajo para evitar producir orillas deshilachadas o astilladas en la parte posterior del orificio. Taladrado en metal y acero Aplique aceite de baja viscosidad en la broca para evitar el recalentamiento de la misma. El aceite prolonga la vida de servicio de la broca y aumenta la eficacia de la operación de taladrado. Mantenga una velocidad y una presión tales que permitan taladrar sin recalentar la broca. Si se aplica demasiada presión:

• Se recalienta el taladro;

• Se gastan los cojinetes;

• Se doblan o queman las brocas; y

• Se producen orificios descentrados o de forma irregular. Al taladrar agujeros grandes en metal, comience con una broca pequeña y luego termine con una grande. TALADRADO EN OBRAS DE ALBAÑILERÍA Para maximizar el rendimiento, utilice brocas de impacto para mampostería con puntas de carburo o las brocas para taladros de percusión designadas cuando perfore orificios en ladrillos, losas, concreto, etc. Select modo de percusión. Para obtener resultados óptimos en ladrillo, aplique pre- sión leve y velocidad mediana. En materiales duros como el hormigón, aplique presión adicional. Al taladrar orificios en azulejo o baldosa, practique con una pieza de desecho para determinar la mejor combi- nación de velocidad y presión. Comience a taladrar a una velocidad muy baja para impedirle a la broca abandonar el punto inicial.12 - Español MANTENIMIENTO ADVERTENCIA: Para el servicio de la unidad sólo utilice piezas de repuesto RIDGID idénticas. El empleo de piezas diferentes puede presentar un peligro o causar daños al producto. ADVERTENCIA: Siempre póngase protección ocular con la marca de cumplimiento de la norma ANSI Z87.1. Si no cumple esta advertencia, los objetos que salen despedidos pueden producirle lesiones serias en los ojos. MANTENIMIENTO GENERAL Evite el empleo de solventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes tipos de solventes comerciales y pueden resultar dañados. Utilice paños limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc. ADVERTENCIA: No permita en ningún momento que fluidos para frenos, gasolina, productos a base de petróleo, aceites penetrantes, etc., lleguen a tocar las piezas de plástico. Las sustancias químicas pueden dañar, debilitar o destruir el plástico, lo cual a su vez puede producir lesiones corporales serias. Las herramientas eléctricas que se utilizan en materiales de fibra de vidrio, paneles de yeso para paredes, compuestos de resanar o yeso, están sujetas a desgaste acelerado y posible fallo prematuro porque las partículas y limaduras de fibra de vidrio son altamente abrasivas para los cojinetes, escobillas, conmutadores, etc. Por consiguiente, no recomendamos el uso de esta herramienta durante períodos prolongados de trabajo en estos tipos de materiales. Sin embargo, si usted trabaja con cualquiera de estos materiales, es sumamente importante limpiar la herramienta con aire comprimido. LUBRICACIÓN Todos los cojinetes de esta herramienta están lubricados con suficiente cantidad de aceite de alta calidad para toda la vida útil de la unidad en condiciones normales de funcionamiento. Por lo tanto, no se necesita lubricación adicional.

DESMONTAJE DEL PORTABROCAS

Vea la figuras 14.- 16, página 16. Para poder utilizarse algunos de los accesorios debe desmontarse el portabrocas. Para el desmontaje: Desenchufe el taladro. Abra las mordazas con la llave suministrada para el portabrocas. Introduzca una llave hexagonal de 5/16 pulg. (8 mm) o una más grande en el portabrocas y apriete firmemente las mordazas del mismo. Golpee sólidamente la llave hexagonal con un mazo de goma hacia la derecha. De esta manera se afloja el tornillo del portabrocas para permitir el desmontaje de éste. Abra las mordazas del portabrocas y retire la llave hexagonal. Desenrosque el tornillo del portabrocas; para ello, gírelo hacia la derecha. NOTA: El tornillo tiene rosca izquierda. Inserte la llave hexagonal en el portabrocas y apriete firmemente las mordazas del mismo. Golpee sólidamente con un mazo de goma hacia la izquierda. De esta manera se afloja el portabrocas en el husillo. Ahora ya puede desenroscarse a mano.

PARA APRETAR EL PORTABROCAS CUANDO

SE AFLOJE El portabrocas puede llegar a aflojarse en el husillo y a empezar a sacudirse al utilizarse el taladro. Periódicamente revise el apriete del tornillo del portabrocas. Si se afloja el tornillo pueden atascarse las mordazas del portabrocas y pueden quedar imposibilitadas para cerrar adecuadamente. Para apretarlo siga estos pasos: Desenchufe el taladro. Abra las mordazas del portabrocas. Inserte la llave hexagonal en el portabrocas y apriete firmemente las mordazas del mismo. Golpee sólidamente la llave hexagonal con un mazo de goma hacia la derecha. De esta manera se aprieta el portabrocas en el husillo. Coloque una llave española directamente detrás del portabrocas; sujételo para evitar todo movimiento del husillo. Abra las mordazas del portabrocasy retire la llave hexagonal. Apriete el tornillo del portabrocas.13 - Español GARANTÍA Debe presentarse prueba de la compra al solicitar servicio al amparo de la garantía. Se limita a las herramientas de mano y estacionarias RIDGID® adquiridas a partir de 1/Feb./04. Este producto está manufacturado por One World Technologies, Inc., La licencia de uso de la marca comercial es otorgada por RIDGID, Inc. Toda comunicación en relación con la garantía debe dirigirse a One World Technologies, Inc., a la atención de: Servicio Técnico de Herramientas Eléctricas de Mano y Estacionarias RIDGID, al (línea gratuita) 1-866-539-1710. POLÍTICA DE GARANTÍA DE SATISFACCIÓN

Durante los primeros 90 días a partir de la fecha de compra, si no está satisfecho con el desempeño de esta herramienta de mano o estacionaria RIDGID® por cualquier razón, puede devolverla al establecimiento donde la adquirió, donde se le proporcionará un reembolso total o un intercambio. Para recibir una herramienta de reemplazo, debe presentar documentación de prueba de la compra, y devolver el equipo original empaquetado con el producto original. La herramienta de reemplazo queda cubierta por la garantía limitada por el resto del período de garantía de servicio de 3 AÑOS. LO QUE ESTÁ CUBIERTO POR LA GARANTÍA

DE SERVICIO LIMITADA DE 3 AÑOS

Esta garantía de las herramientas de mano y estacionarias RIDGID® cubre todos los defectos en materiales y mano de obra, así como piezas desgastables como escobillas, portabrocas, motores, interruptores, cordones eléctricos, engranajes e incluso las baterías inalámbricas de esta herramienta RIDGID® por tres años a partir de la fecha de compra de la herramienta. Las garantías de otros productos RIDGID® pueden ser diferentes.

FORMA DE OBTENER SERVICIO

Para obtener servicio para esta herramienta RIDGID®, debe devolverla, ya sea con el flete pagado por anticipado, o llevarla a un centro de servicio autorizado para herramientas eléctricas de mano y estacionarias de la marca RIDGID®. Para obtener información sobre el centro de servicio autorizado más cercano a usted, le suplicamos llamar al (línea gratuita) 1-866-539-1710 o visitar el sitio electrónico de RIDGID® en la red mundial, www.ridgid.com. Al solicitar servicio al amparo de la garantía, debe presentar el recibo fechado de venta. El centro de servicio autorizado reparará toda mano de obra deficiente del producto, y reparará o reemplazará cualquier pieza cubierta en la garantía, a nuestra sola discreción, sin ningún cargo al consumidor. One World Technologies, Inc. P.O. Box 35, Hwy. 8 Pickens, SC 29671 USA HERRAMIENTAS ELÉCTRICAS DE MANO Y ESTACIONARIAS RIDGID® — GARANTÍA DE SERVICIO LIMITADA DE TRES AÑOS

LO QUE NO ESTÁ CUBIERTO

Esta garantía se ofrece exclusivamente al comprador original al menudeo y no puede transferirse. Esta garantía sólo cubre defectos que surjan en el uso normal de la herramienta y no cubre ningún malfuncionamiento, falla o defecto producido por el uso indebido, maltrato, negligencia, alteración, modificación o reparación efectuada por terceros diferentes de los centros de servicio autorizados para herramientas eléctricas de mano y estacionarias de la marca RIDGID®. No están cubiertos los accesorios suministrados con la herramienta, como las hojas, brocas, papel de lija, etc. RIDGID, INC. Y ONE WORLD TECHNOLOGIES, INC. NO OFRECEN NINGUNA GARANTÍA, DECLARACIÓN O PROMESA EN RELACIÓN CON LA CALIDAD O EL DESEMPEÑO DE SUS HERRAMIENTAS ELÉCTRICAS MÁS QUE LAS SEÑALADAS ESPECÍFICAMENTE EN ESTA GARANTÍA. LIMITACIONES ADICIONALES Hasta donde lo permiten las leyes relevantes, se desconoce toda garantía implícita, incluidas las GARANTÍAS DE COMERCIABILIDAD o IDONEIDAD PARA UN USO EN PARTICULAR. Toda garantía implícita, incluidas las garantías de comerciabilidad o idoneidad para un uso en particular, que no pueda desconocerse según las leyes estatales, está limitada a tres años a partir de la fecha de compra. One World Technologies, Inc. y RIDGID, Inc. no son responsables de daños directos, indirectos, incidentales o consecuentes. Algunos estados no permiten limitaciones en cuanto al período de vigencia de una garantía implícita y/o no permiten exclusiones o limitaciones de daños incidentales o consecuentes, por lo tanto es posible que esta limitación no se aplique en el caso de usted. Esta garantía le confiere derechos legales específicos, y es posible que usted goce de otros derechos, los cuales pueden variar de estado a estado.14
