49240145 - Flash MILWAUKEE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lámpara de trabajo de mano inalámbrica
Marca	Milwaukee
Modelo	49-24-0145 / 49240145
Tensión nominal	12 V CC (modelo 49-24-0145)
Tipo de bombilla	Halógena reemplazable (ref. 49-81-0020)
Ángulo de giro del cabezal	Hasta 90°, muescas cada 15° (modelo 49-24-0145)
Imán integrado	Sí
Gancho de suspensión	Sí
Botón de encendido/apagado	Sí, pulsador
Alimentación	Batería Milwaukee M12™ Li-Ion
Compatibilidad de baterías	Utilizar exclusivamente las baterías M12™ Milwaukee
Material del cuerpo	Plástico reforzado, disipador térmico de aluminio
Mantenimiento	Limpiar con un paño húmedo y jabón suave. No sumergir.
Seguridad	Leer todas las instrucciones. No mirar directamente la lente. Lente caliente durante el funcionamiento.
Garantía	5 años en la herramienta, garantía de por vida en los LED (si aplica)
Piezas de repuesto	Bombilla de repuesto disponible (ref. 49-81-0020)
Reparabilidad	Confiar a un centro de servicio autorizado Milwaukee
Uso previsto	Iluminación de área de trabajo interior
Fijación	Por imán o gancho de suspensión

Preguntas frecuentes - 49240145 MILWAUKEE

¿Cómo encender y apagar la lámpara?

Presione el botón On/Off (Encendido/Apagado) una vez para encender, una segunda vez para apagar.

¿Cómo insertar y retirar la batería?

Inserte la batería por la parte frontal deslizándola en el cuerpo de la lámpara hasta que encaje. Para retirarla, presione los dos pestillos y deslice la batería fuera de la herramienta.

¿Cómo ajustar el cabezal giratorio?

Gire el cabezal hasta el ángulo deseado (máx. 90° para este modelo). Hay muescas cada 15°. Deje que la muesca encaje. No fuerce.

¿Cómo reemplazar la bombilla?

Retire primero la batería. Desenrosque el conjunto del dial girando en sentido antihorario. Retire la bombilla usada girando en sentido antihorario. Instale la nueva bombilla (ref. 49-81-0020) y vuelva a enroscar el dial.

¿Qué hacer si la lámpara no enciende?

Verifique que la batería esté cargada e insertada correctamente. Si el problema persiste, contacte a un centro de servicio autorizado Milwaukee. No intente repararla usted mismo.

¿Puedo usar baterías de otra marca?

No, utilice únicamente las baterías Milwaukee M12™ especificadas. El uso de otras baterías puede crear un riesgo de incendio.

¿Cómo limpiar la lámpara?

Desconecte la batería. Limpie con un paño húmedo y jabón suave. Nunca sumerja la lámpara en agua ni use solventes.

¿Se puede usar la lámpara en exteriores?

No, esta herramienta está diseñada solo para uso interior. No la use en exteriores.

¿Qué hacer si la lente está caliente?

La lente se calienta mucho durante el uso. Para evitar quemaduras, no la toque hasta que se haya enfriado.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto, como la bombilla, están disponibles en distribuidores autorizados Milwaukee o en línea en www.milwaukeetool.com.

MANUAL DE USUARIO 49240145 MILWAUKEE

PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL MANUAL DEL OPERADOR.

INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA

LEA Y ENTIENDA TODAS LAS INSTRUCCIONES Al utilizar artefactos eléctricos, siempre deben respetarse las precauciones básicas, incluidas las siguientes:

Antes de usar la lámpara de trabajo, lea este manual del operador, el manual del operador de la batería y el cargador, y todas las etiquetas en la batería, el cargador y la lámpara de trabajo.

• Leer y entender todas las instrucciones antes de utilizar el artefacto.
• Para reducir el riesgo de lesión, se debe supervisar estrictamente el artefacto al utilizarlo cerca de los niños.
• Advertencia: El lente se calienta mucho duranete el uso. Para reducir el riesgo de quemaduras, no toque el lente cuando está caliente.

- Nunca inserte ninguna cosa en el casquillo para la bombilla salvo bombillas de reemplazo de MILWAUKEE. Insertar objetos aparte de bombillas pueda resultar en el cortocircuito de la batería y heridas personales.

- Almacene la lámpara de trabajo que no se estén usando fuera del alcance de los niños. Las luces tibias del trabajo pueden llegar a ser peligrosas en las manos de niños.

- No lo utilice en exteriores.

- Para un artefacto recargable: Use sólo el cargador provisto por el fabricante para recargarlo.

- Para un artefacto con una bombilla reemplazable: Desenchufe siempre el artefacto antes de reemplazar esta pieza. Consulte las “Especillas- ciones” para los focos de repuesto.

- Conozca la lámpara de trabajo. Lea al detalle este manual del operario para que conozca las aplicaciones y limitaciones, al igual que los riesgos potenciales que ofrece una herramienta de este tipo.

- Baterías deberá recargarse sólo con el cargador especificado para las baterías. Un cargador apropiado para un tipo de batería podría producir un riesgo de incendio si se utiliza con otro tipo de batería.

- Use la lámpara de trabajo alimentada con la batería específicamente indicada. El uso de otro tipo de batería podría producir un riesgo de incendio.

- Cuando la herramienta no esté en uso, mantén-gala alejada de otros objetos metálicos tales como clips, moneda, llaves, clavos, tornillos u otro objetos pequeños metálicos que pueden realizar una conexión desde un terminal a otro. Hacer un cortocircuito de los terminales de la batería, puede producir chispas, quemaduras o un incendio.

- Guarde las etiquetas y placas de especificaciones. Estas tienen información importante. Si son ilegibles o si no se pueden encontrar, póngase en contacto con un centro de servicio de MILWAUKEE para una refacción gratis.

GUARDE ESTAS INSTRUCCIONES

SIMBOLOGÍA

V	Volts
	Corriente directa
	Underwriters Laboratories, Inc., Estados Unidos y Canadá
	Underwriters Laboratories, Inc.

ESPECIFICACIONES

Cat. No. Volts DC Foco de repuesto Para el uso con las baterías:
49-24-0185	28 49-81-0040 48-11-2830 28 V Li-Ion o equivalente
49-24-0187	28 n/a * 48-11-2830 28 V Li-Ion o equivalente
49-24-0171	18	49-81-0030	Utilice sólo baterías de ion de litio de MILWAUKEE M18TM
2735-20	18	n/a *	Utilice sólo baterías de ion de litio de MILWAUKEE M18TM
49-24-0145	12	49-81-0020	Utilice sólo baterías de ion de litio de MILWAUKEE M12TM
49-24-0146	12	n/a *	Utilice sólo baterías de ion de litio de MILWAUKEE M12TM

* El bulbo del LED no puede ser substituido.

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con el cargador especificado para ella. Para instrucciones específicas sobre cómo cargar, lea el manual del operador suministrado con su cargador y la batería.

Cómo insertar la batería en la herramienta

Coloque la batería desde el frente, oprimiendo los botones de liberación y deslizando la batería en el cuerpo de la herramienta. Coloque la batería hasta que la grapa se accione. Para extraer la batería, oprima ambos seguros de la batería y deslícela fuera de la herramienta.

ADVERTENCIA

Para reducir el riesgo de lesiones, no mire directamente a la lámpara cuando la lámpara de trabajo se encuentre encendida.

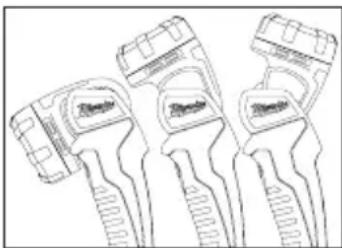

Cómo ajustar el cabezal pivotante

Cat.No. 2735-20, 49-24-0145 y 49-24-0146 - La cabeza pivotante puede girar hasta una amplitud de 90°, con topes cada 15° (cada 10° para el 2735-20). Gire la cabeza en la posición deseada. Deje que el tope quede en su lugar. No fuerce el giro de la cabeza.

Cat.No. 49-24-0171, 49-24-0187 y 49-24-0185 -

La cabeza pivotante puede girar hasta una amplitud de 135°, con topes cada 10°. Gire la cabeza en la posición deseada. Deje que el tope quede en su lugar. No fuerce el giro de la cabeza.

A fin de reducir el riesgo de lesionarse, NO haga funcionar la lámpara de trabajo sin el conjunto del bisel en posición. El foco se calienta. Para reducir el riesgo de lesiones, siempre extraiga la batería antes de cambiar o retirar foco. Permita siempre que la lámpara de trabajo se enfríe por un mínimo de 10 minutos antes de reemplazar el foco.

Cómo reemplazar el foco (Cat. No. 49-24-0145, 49-24-0171 y 49-24-0185)

NOTA: Cat. Ño. 49-24-0146, 2735-20 y 49-24-0187

- El bulbo del LED no puede ser substituido. El bisel no puede ser quitado. El intentar quitar el bisel dañará la herramienta.

1. Extraiga la batería antes de cambiar el foco.

2. Desatornille la conjunto del bisel en el cabezal pivotante girándolo en sentido contrario a las manecillas del reloj.

3. Extraiga el conjunto del bisel.

4. Para lámparas de trabajo 49-24-0171 y 49-24-0185, tire hacia el frente del disipador de calor de aluminio.
5. Gradualmente gire el foco en sentido contrar reloj y tire de él hacia fu

Para instalar un nuevo foco, invierta el procedimiento de reemplazo.

Cat. No. 49-24-0185, 49-24-0171

Disipador de calor de aluminio Foco Tire hacia

A fin de reducir el riesgo de incendio o daños, nunca utilice en este portalámpara un foco que no sea MILWAUKEE. Otras bombillas hacen sobre el calor!

NOTA: Utilice un paño suave al instalar foco. El contacto directo con los aceites o la otra contaminación puede acortar la vida de foco.

En la herramienta con Cat. No. 49-24-0171 y 49-24-0185, puede almacenarse un foco de repuesto en la parte posterior del disipador de calor de aluminio.

Vea “Especificaciones” para los focos de repuesto apropiados. Para obtener focos de repuesto, visite su Distribuidor o Centro de Servicio MILWAUKEE más cercano.

OPERACION

Para encender la lámpara de trabajo, presione el botón de encendido y apagado. Para apagar la lámpara de trabajo, presione el botón de encendido y apagado nuevamente.

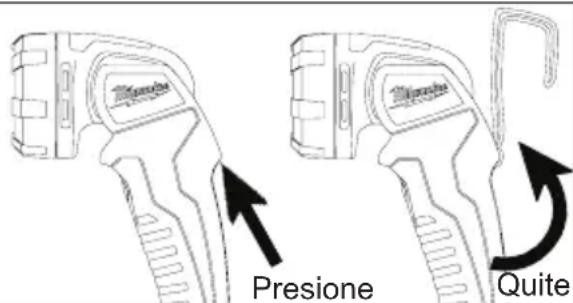

Gancho

Cat.No. 49-24-0171, 2735-20, 49-24-0185 y 49-24-0187)

Para utilizar el gancho para colgar, presione la junta del gancho. Quite el gancho.

Fig. 3

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una lesión, desconecte siempre una lámpara de trabajo antes de darle cualquier mantenimiento. Nunca desarme una lámpara de trabajo ni trate de hacer modificaciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de la lámpara de trabajo

Mantenga la lámpara de trabajo, el paquete de la batería y el cargador en buenas condiciones adoptando un programa regular de mantenimiento. Si la lámpara de trabajo todavía no funciona correctamente, devuelva la lámpara de trabajo a un centro de servicio MILWAUKEE para que se realicen reparaciones.

ADVERTENCIA

Para reducir el riesgo de una lesión, descarga eléctrica o daño a la herramienta, batería o cargador, nunca los sumerja en líquidos ni permita que estos fluyan dentro de los mismos.

Limpieza

Mantenga los mangos y empuñaduras limpios, secos y libres de aceite o grasa. Use solo jabón neutro y un trapo húmedo para limpiar la herramienta, batería y el cargador, ya que algunos substancias y solventes limpiadores son dañinos a los plásticos y partes aislantes. Algunos de estos incluyen: gasolina, turpentina, thíner, lacas, thíner para pinturas, solventes para limpieza con cloro, amoníaco y detergentes caseros que tengan amonia. Nunca usa solventes inflamables o combustibles cerca de una herramienta.

ACCESORIOS

ADVERTENCIA

Para reducir el riesgo de lesiones, siempre extraiga la batería antes de cambiar o retirar accesorios. Utilice únicamente accesorios específicamente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

Para una lista completa de accessorios, refiérase a su catálogo MILWAUKEE Electric Tool o visite nuestro sitio en Internet: www.milwaukeetool.com. Para obtener un catálogo, contacte su distribuidor local o uno de los centros de servicio.

GARANTÍA LIMITADA - E.U.A. Y CANADA

Se garantiza al comprador original que ninguna de las herramientas eléctricas MILWAUKEE (incluido el producto inalámbrico, la herramienta y las baterías; consulte las declaraciones distintas y por separado en GARANTÍA LIMITADA DEL PAQUETE DE BATERÍAS INALÁMBRICAS y de las luces de trabajo y del cargador de baterías*) presentan defectos en material ni en mano de obra. En un plazo de cinco (5) años* a partir de la fecha de compra y sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte de una herramienta eléctrica que, luego de ser examinada, MILWAUKEE compruebe que presenta defectos en material o mano de obra, a menos que se indique lo contrario. Se requiere la devolución de la herramienta eléctrica a un centro de mantenimiento de la fábrica MILWAUKEE o a un centro de reparaciones autorizado por MILWAUKEE, con gastos de envío prepagados y asegurados. La devolución del producto debe estar acompañada por un comprobante de compra. Esta garantía no se aplica a los daños que MILWAUKEE establece que fueron ocasionados por reparaciones o intentos de reparación por parte de personal no autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes.

*El período de garantía de las radios para obras, del puerto de alimentación M12™, Fuente de poder M18™, y de las carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El período de garantía de la lámpara de trabajo con diodo luminiscente y del foco mejorado con diodo luminiscente es una garantía VITALICIA limitada para el comprador original únicamente. Si durante el uso normal el foco de diodo luminiscente no funciona, la lámpara de trabajo o el foco mejorado se reemplazará sin carga.

*Esta garantía no cubre las clavadoras aéreas, las engrapadoras, el rociador de pintura inalámbrico, el paquete de baterías inalámbrico, los generadores eléctricos portátiles que funcionan con gasolina, herramientas manuales, elevadores (eléctricos, con palanca y con cadenas manuales), camisas de calefacción M12™, productos reacondicionados y productos de prueba y medición. Se encuentran disponibles garantías distintas para estos productos.

No se necesita registro de garantía para obtener la garantía correspondiente de un producto eléctrico MILWAUKEE. La fecha de fabricación del producto se utilizará para determinar el período de garantía si no se presenta un comprobante de compra en el momento en que se solicita el servicio de garantía.

LA ACEPTACIÓN DE LOS DERECHOS A REPARACIÓN Y REEMPLAZO EXCLUSIVAMENTE DESCRITOS EN EL PRESENTE DOCUMENTO CONSTITUYE UNA CONDICIÓN DEL CONTRATO POR LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ EN NINGÚN CASO RESPONSABLE DE DANOS INCIDENTALES, ESPECIALES, CONSECUENTES O PUNITIVOS, NI DE COSTOS, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSADOS COMO CONSECUENCIA DE CUALQUIER DAÑO, FALLA O DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS, A MODO DE EJEMPLO, RECLAMOS POR PÉRDIDA DE GANANCIAS. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LA LIMITACIÓN DE DANOS INCIDENTALES O CONSECUENTES. POR LO TANTO, LAS LIMITACIONES Y EXCLUSIONES ANTERIORES PUEDEN NO APLICARSE PARA USTED. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODAS LAS OTRAS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. SEGÚN LO PERMITA LA LEY, MILWAUKEE SE EXIME DE TODA GARANTÍA IMPLÍCITA, INCLUIDOS, A MODO DE EJEMPLO, TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN USO O PROPÓSITO EN PARTICULAR; EN LA MEDIDA EN QUE DICHA RENUNCIA NO ESTÉ PERMITIDA POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS A LA DURACIÓN DE LA GARANTÍA EXPRESA APLICABLE SEGÚN SE DESCRIBE ANTERIORMENTE. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA. POR LO TANTO, LA LIMITACIÓN ANTERIOR PUEDE NO APLICARSE PARA USTED. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE ESTADO EN ESTADO.

Esta garantía se aplica a los productos vendidos en los EE. UU. y Canadá.

Consulte 'Service Center Search' (Búsqueda de centro de servicio' en la sección Parts & Services (Piezas y servicios) del sitio web MILWAUKEE, www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para encontrar su Centro de Servicio de la fábrica de MILWAUKEE más cercano.

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO, AMÉRICA CENTRAL Y EL CARIBE

TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir de la fecha original de compra.

Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto Para América Central y el Caribe se debe confirmar en el Centro de Servicio Autorizado el plazo de la garantía. Para hacer efectiva la Garantía deberá presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada por el establecimiento en donde adquirió el producto. Si no la tienen, podrá presentar el comprobante de compra original. Usted puede llamar sin costo al teléfono 01 800 832 1949 o por correo electrónico a la dirección "[e-mail]", para ubicar el Centro de Servicio Autorizado más cercano a su domicilio, en el cual además podrá adquirir partes, componentes, consumibles y accesorios, que usted necesite.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio con el producto y la póliza de garantía sellada por el establecimiento donde realizó la compra. Ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario final. La empresa se hace responsable de los gastos de transportación razonablemente erogados que se deriven del cumplimiento de la presente garantía.

Excepciones

La garantía perderá validez en los siguientes casos:

a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales.
b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña.
c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por TECHTRONIC INDUSTRIES. Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de Servicio Autorizado para evitar riesgo.

CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES

Modelo: Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miquel Hidalgo, Distrito Federal, Mexico

Fecha de Comprá Tel. [phone]

Sello de Distribuidora: IMPORTADO Y COMERCIALIZADO POR:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Av. Presidente Masarik 29 Piso 7

CP. 11570. Col. Chapultepec Morales

Del. Miguel Hidalgo, Distrito Federal, México

01-800-8321949

O contáctanos en www.milwaukeetool.com.mx

Para información de Centros de Servicio busca el icono "Servicio al cliente"- "Contáctanos"

Contacta nuestro servicio técnico para....

• Preguntas Técnicas
• Asesoría, servicio y reparación
• Garantía

Adicionalmente, tenemos una red nacional de distribuidores autorizados listos para ayudarle con su herramienta y sus accesorios. Por favor, llame al 01 800 8321949 para obtener los nombres y direcciones de los más cercanos a usted, o consulte la sección "Dónde Comprar" en nuestro sitio web www.milwaukeetool.com.mx
