| Tipo de producto | Campana extractora de tiro descendente |
| Marca | Bosch |
| Modelo | HDD0RSP |
| Dimensiones de la abertura requerida | 464 mm x 64 mm (18 1/4 pulg x 2 1/2 pulg) |
| Peso (estimado) | Aproximadamente 10 kg |
| Voltaje de alimentación | 120 V / 60 Hz (típico para modelos EE.UU.) |
| Material de la carcasa | Acero inoxidable |
| Filtros | Rejillas metálicas lavables en lavavajillas (2 incluidas) |
| Frecuencia de limpieza de los filtros | Cada 2 meses o más a menudo según uso |
| Tipo de evacuación | Solo exterior, conducto metálico obligatorio |
| Funciones | Extracción de humos y vapores de cocción |
| Iluminación | Bombillas (no especificadas en el manual) |
| Controles | Panel de control no limpiar con un paño húmedo |
| Seguridad contra incendios | Apagar las llamas en las superficies de cocción antes de usar la campana, nunca usar agua sobre un fuego de grasa |
| Protección del medio ambiente | Desechar el embalaje según las normas ambientales |
| Instalación | Corte en piso de armario o lateral, requiere espacio libre de aire entre aberturas |
| Piezas incluidas | 2 rejillas metálicas, 1 borde, 1 banda de junta, 4 tornillos |
| Garantía | Garantía limitada del fabricante (ver manual) |
Preguntas frecuentes - HDD0RSP BOSCH
Preguntas de los usuarios sobre HDD0RSP BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Capucha en formato PDF gratis! Encuentra tus instrucciones HDD0RSP - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HDD0RSP de la marca BOSCH.
MANUAL DE USUARIO HDD0RSP BOSCH
IMPORTANT: SAVE FOR THE LOCAL INSPECTOR'S USE.
WARNING
Palabras de señal para seguridad y mejor uso
ADVERTENCIA
Esto indica que podría producirse la muerte o lesiones graves como resultado de no hacer caso de esta advertencia.
PRECAUCIÓN
Esto indica que podrían producirse lesiones leves o moderadas como resultado de no hacer caso de esta advertencia.
PARA USAR CON ESTOS MODELOS DE TIRO DESCENDENTE
Modelos HDD80050UC, HDD86050UC, HDD80051UC, HDD86051UC
AVISO: Esto indica que podrían producirse daños al electrodoméstico o a la propiedad como resultado de no hacer caso de este aviso.
Nota: Esto le alerta ante información o consejos importantes.
Ponga atención especial a las instrucciones importantes en la sección "Seguridad".
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
LEA Y CONSERVE ESTAS INSTRUCCIONES
Notas generales
ADVERTENCIA
- Use la unidad solo de la manera indicada por el fabricante. Si tiene preguntas, comuníquese con el fabricante.
ADVERTENCIA
- Al cortar o perforar a través de la pared o del cielo raso, tenga cuidado de no dañar el cableado eléctrico ni otros servicios ocultos.
- Los ventiladores con conductos siempre deben ventearse hacia el exterior.
INSTALADOR: DEJE ESTAS INSTRUCCIONES CON EL ELECTRODOMÉSTICO DESPUÉS DE TERMINAR CON LA INSTALACIÓN.
IMPORTANTE: GUARDE PARA EL USO DEL INSPECTOR LOCAL.
ADVERTENCIA
Su nuevo electrodoméstico ha sido diseñado para ser seguro y confi able cuando es bien cuidado. Lea detenidamente todas las instrucciones antes de usarlo. Estas precauciones reducirán el riesgo de quemaduras, descarga eléctrica, incendio y lesiones a personas. Al usar electrodomésticos de cocina, deben seguirse las precauciones básicas de seguridad, incluyendo las de las páginas siguientes.
Instalación y mantenimiento adecuados
ADVERTENCIA
Retire toda la cinta y el empaque antes de usar el electrodoméstico. Destruya el empaque después de desempacar el electrodoméstico. Nunca permita que los niños jueguen con el material de empaque.
Este electrodoméstico ha sido diseñado solo para uso doméstico familiar normal. No está aprobado para usarse en exteriores. Vea la declaración de la garantía limitada del producto en la guía de uso y cuidado Si tiene preguntas, comuníquese con el fabricante.
No guarde ni use productos químicos corrosivos, vapores, o productos infl amables o que no sean alimentos en o cerca de este electrodoméstico. Está diseñado específi camente para usarlo al calentar o cocinar alimentos. El uso de productos químicos corrosivos al calentar o limpiar dañará el electrodoméstico y podría ocasionar lesiones.
No opere este electrodoméstico si no funciona adecuadamente o si se ha dañado. Comuníquese con un proveedor de servicio autorizado.
No repare ni reemplace ninguna pieza del electrodoméstico a menos que así se recomiende específicamente en este manual. Refi era todo el servicio a un centro de servicio autorizado de fábrica.
PRECAUCIÓN
La grasa que queda sobre los fi ltros se puede derretir y moverse hacia el ventilador.
ADVERTENCIA
Las superficies ocultas pueden tener bordes afilados. Tenga cuidado al meter la mano detrás o debajo del electrodoméstico.
⚠ INSTRUCCIONES IMPORTANTES DE SEGURIDAD
LEA Y CONSERVE ESTAS INSTRUCCIONES
Seguridad ante incendios
ADVERTENCIA
Use este electrodoméstico únicamente para lo que está diseñado, tal como se describe en este manual.
Siempre tenga cerca de la cocina un detector de humos en funcionamiento. En caso de que la ropa o el cabello se incendie, déjese caer de inmediato y ruede, para apagar las llamas.
Tenga cerca del electrodoméstico un extintor de incendios adecuado disponible, muy visible y fácilmente accesible.
Apague con bicarbonato de sodio las llamas de incendios de madera que no sean producidos por grasa. Nunca use agua sobre incendios que surjan al cocinar.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE LESIONES A LAS PERSONAS EN CASO DE UN INCENDIO PRODUCIDO POR GRASA EN UNA ESTUFA, OBSERVE LO SIGUIENTE ^a
a. APAGUE LAS LLAMAS con una tapa de ajuste exacto, una charola para galletas o una bandeja de metal, y después apague el quemador. PROCEDA CON CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se apagan inmediatamente, EVACUE EL ÁREA Y LLAME A LOS BOMBEROS.
b. NUNCA LEVANTE UNA CACEROLA INCENDIADA, se puede quemar.
c. NO USE AGUA, ni trapos o toallas de cocina mojados; puede producirse una explosión violenta de vapor.
d. Use un extintor SOLO si:
- Sabe que el extintor es de Clase ABC y sabe cómo hacerlo funcionar.
- El incendio es pequeño y está confinado al área en la que se inició.
- Se está llamando al Departamento de Bomberos.
- Puede combatir el incendio teniendo la espalda orientada hacia una salida.
a Basado en "Kitchen Fire Safety Tips" (Sugerencias para la seguridad contra incendios en la cocina) publicado por NFPA.
Siempre que sea posible, no accione el sistema de ventilación en caso de incendio en una estufa. Sin embargo, no atraviese el fuego para apagarlo.
ADVERTENCIA
RIESGO DE INCENDIO
El aceite y la grasa calientes se incendian rápido. Nunca deje aceite y grasa calientes sin supervisión. Nunca extinga un incendio con agua. Apague el quemador correspondiente. Sofoque las llamas con cuidado con una tapa, una manta para incendios o algo similar.
ADVERTENCIA
RIESGO DE INCENDIO
Los depósitos de grasa en el filtro de grasa se pueden incendiar. Limpie el fi ltro de grasa por lo menos cada dos meses o con la frecuencia que sea necesaria. Nunca opere el electrodoméstico sin el fi ltro de grasa.
ADVERTENCIA
RIESGO DE INCENDIO
Los depósitos de grasa en el fi ltro de grasa se pueden incendiar. Nunca trabaje con una llama abierta cerca del electrodoméstico (por ejemplo, al fl amear). Instale la unidad cerca de un electrodoméstico que produzca calor para combustibles sólidos (por ejemplo, madera o carbón) únicamente si hubiera una cubierta cerrada que no se quita. No debe haber chispas volando.
ADVERTENCIA
RIESGO DE INCENDIO
Utilice solo conductos metálicos.
ADVERTENCIA
RIESGO DE QUEMADURAS
Las piezas accesibles pueden calentarse durante la operación. Nunca toque las piezas calientes. Mantenga lejos a los niños.
PRECAUCIÓN
Se recomienda usar guantes y manga larga para proteger manos y antebrazos de abrasión y posibles rasguños durante el proceso de instalación.
⚠ INSTRUCCIONES IMPORTANTES DE SEGURIDAD
LEA Y CONSERVE ESTAS INSTRUCCIONES
Seguridad con los niños
Cuando los niños crecen lo sufi ciente como para usar el electrodoméstico, es responsabilidad de los padres o tutores legales asegurarse de que personas califi cadas los instruyan en prácticas seguras.
No permita que nadie trepe, se pare, se incline, se siente o se cuelgue de ninguna parte de un electrodoméstico. Esto puede dañar el electrodoméstico o causar lesiones.
ADVERTENCIA
Asegúrese de que todo el electrodoméstico (incluidos los filtros de grasa y bombillas de luz, si corresponde), se haya enfriado y la grasa se haya solidifi cado antes de intentar limpiar cualquier parte del electrodoméstico.
No use limpiadores de vapor para limpiar el electrodoméstico.
Advertencias de la Propuesta 65 del estado de California
ADVERTENCIA
Este producto puede contener un químico que el Estado de California reconoce como potencialmente cancerígeno o causante de daños reproductivos. Por tanto, su producto debe llevar en su embalaje la siguiente etiqueta de conformidad con la legislación de California:
ADVERTENCIA EN VIRTUD DE LA PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA:
ADVERTENCIA
Cáncer y daño reproductivo - www.P65Warnings.ca.gov
Protección del medio ambiente
Desempaque el electrodoméstico y deseche el empaque, de acuerdo con los requisitos ambientales.
AVISO
Riesgo de daños debidos a la corrosión. Siempre encienda el electrodoméstico cuando cocine, para evitar la acumulación de condensación. La condensación puede conducir a daños por corrosión.
Riesgo de daños debido a la entrada de humedad en los circuitos electrónicos. Nunca limpie los controles del operador con un paño húmedo.
Puede dañarse la superfi cie por una limpieza incorrecta. Limpie las superfi cies de acero inoxidable solo en la dirección del grano. No use limpiadores de acero inoxidable en los controles del operador. Nunca use agentes de limpieza fuertes o abrasivos, pues pueden dañar la superfi cie.
Riesgo de daños por el contrafl ujo de la condensación. Instale un ventilador de escape en una pendiente ligeramente descendente, lejos del electrodoméstico (pendiente de 1°).
PIEZAS SUMINISTRADAS
2 - Rejillas metálicas
1 - Soporte de la moldura
1 - Sello de la moldura
1 - Bolsa de piezas (que contiene) :
4 - Tornillos n.° 8 x 7/8 pulg.
INSTRUCCIONES DE INSTALACIÓN

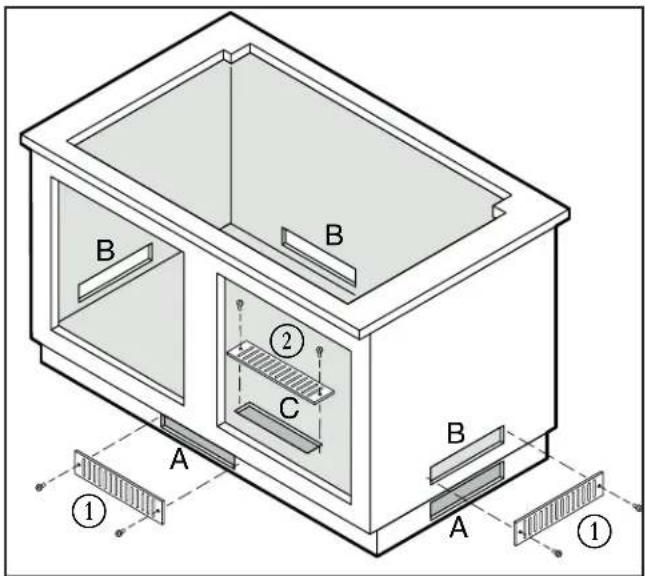

① Corte una ABERTURA (A)* de 18 ^1/4 pulg. x 2 ^1/2 pulg. (464 mm x 64 mm) en el espacio para los pies del gabinete.
o bien,
Corte una ABERTURA (B) de 18 ^1/4 pulg. x 2 ^1/2 pulg. (464 mm x 64 mm) en el lado o parte posterior del gabinete.
Monte una de las dos rejillas metálicas sobre esta abertura, con los dos tornillos suministrados.
② Si elige cortar una abertura en el espacio para los pies, debe cortar otra ABERTURA (C)* de 18 ^1/4 pulg. x 2 ^1/2 pulg. (464 mm x 64 mm) en el piso del gabinete.
Monte la segunda rejilla metálica sobre esta abertura.
\* NOTA IMPORTANTE
Cuando utilice la abertura (A) en el espacio para los pies con la abertura (C) en el piso del gabinete: El aire debe poder fluir libremente entre estas dos aberturas y no estar restringido por la estructura del gabinete o por alguna otra obstrucción.
③ Limpie la superficie de la cubierta (B) con alcohol isopropílico o alcohol de frotamiento. Retire las TIRAS DE CINTA para revelar el lado con adhesivo de la cinta del lado posterior del SOPORTE DE LA MOLDURA (A).
④ Centre el soporte de la moldura de izquierda a derecha, en la PARTE SUPERIOR DEL GABINETE DEL TIRO DESCENDENTE (B). Pegue el soporte de la moldura al gabinete del tiro descendente, de tal manera que las BRIDAS (C) y (D) estén al ras una con otra.
⑤ Corte el SELLO DE LA MOLDURA (E) a la longitud adecuada: Que no quede más corto que la abertura del recorte en la cubierta del tiro descendente, pero tampoco más largo que la anchura de la estufa.
⑥ Retire el respaldo de la cinta del SELLO DE LA MOLDURA (E). Centre el sello de la moldura de izquierda a derecha y pegue el sello de la moldura a través de las dos BRIDAS (C) y (D).
Antes de llamar al servicio
Vea la información de resolución de problemas en el Manual de uso y cuidado Consulte la “Declaración de garantía limitada del producto”.
Para comunicarse con un representante de servicio, vea la información de contacto al frente del manual. Cuando llame, tenga preparada la información impresa en la etiqueta de datos de su producto.

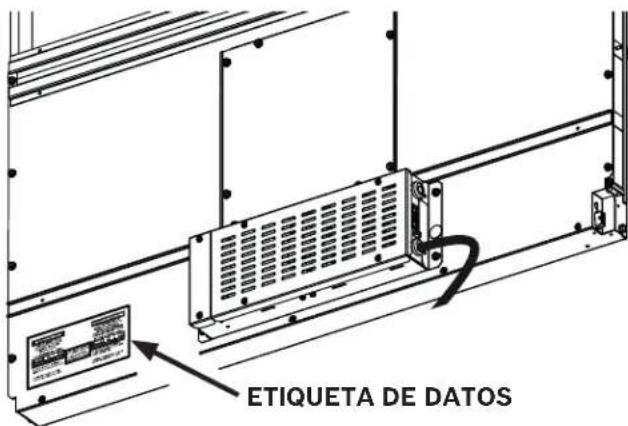

Etiqueta de datos
La etiqueta de datos muestra el modelo y el número de serie. Cuando solicite el servicio, consulte la etiqueta de datos en el electrodoméstico.
La etiqueta de datos la puede encontrar al frente / abajo / a la izquierda de la cubierta del tiro descendente.
Para evitar tener que buscar cada detalle de la información cuando llame, puede ingresar los cuatro datos necesarios en los espacios siguientes.
| N.° de modelo | |
| N.° de serie | |
| Fecha de la compra | |
| N.° de servicio al cliente |
Conserva su factura o documentos para validar la garantía, en caso de que necesite servicio.
Servicio
No dude en comunicarse con nuestro Departamento de Atención al Cliente en caso de que tuviera preguntas o en el caso poco probable de que el electrodoméstico Bosch® necesite servicio. Nuestro equipo de servicio está listo para ayudarle.
EE.UU.
Las piezas, fi ltros, desincrustantes, limpiadores de acero inoxidable y más se pueden comprar en la tienda electrónica de Bosch® o bien por teléfono.
