| Tipo de producto | Refrigerador empotrable (compatible con kit de armario) |
| Marca | Jenn-Air |
| Modelo | W10663565 |
| Categoría | Refrigerador |
| Modelos de refrigeradores compatibles | JS42NXFXDW, JS42NXFXDE, JS48NXFXDE, JS48NXFXDW (lado a lado); JB36NXFXLW, JB36NXFXRW, JB36NXFXLE, JB36NXFXRE (36" congelador inferior); JF36NXFXDE (36" doble batiente); JF42NXFXDW, JF42NXFXDE (42" doble batiente) |
| Altura mínima de apertura | 84" (213,4 cm) |
| Profundidad mínima de apertura | 25" (63,5 cm) |
| Ancho de apertura (según modelo) | 36" (91,4 cm) o 42" (106,7 cm) o 48" (121,9 cm) |
| Alimentación eléctrica | Toma de 3 clavijas con conexión a tierra, 110-120 V, 15 A |
| Conexión de agua | Necesaria para dispensador/hielo; llave de paso en mueble inferior |
| Peso máximo del panel de puerta (refrigerador 36" simple) | 60 lb (27,2 kg) |
| Peso máximo del panel de cajón (congelador 36") | 25 lb (11,3 kg) |
| Peso máximo del panel de puerta (lado a lado 42" refrigerador) | 65 lb (29,5 kg) |
| Peso máximo del panel de puerta (lado a lado 48" refrigerador) | 66 lb (29,9 kg) |
| Peso máximo del panel de rejilla | 7 lb (3,2 kg) para la mayoría de modelos; 8 lb (3,6 kg) para 48" lado a lado |
| Espesor de los paneles decorativos | 3/4" (1,91 cm) |
| Herramientas necesarias | Taladro inalámbrico, brocas, llaves ajustables, destornillador Phillips, nivel, carro, llaves hexagonales, cinta métrica, etc. |
| Piezas incluidas con el kit de armario | Rejilla, soporte de rejilla, material de montaje, soportes de paneles, molduras, calzas, plantillas |
| Espacio libre superior requerido | 6" (15,24 cm) mínimo, completamente libre |
| Seguridad | Riesgo de vuelco: usar dos personas, mantener las puertas cerradas con cinta adhesiva hasta la instalación completa |
Preguntas frecuentes - W10663565 JENN-AIR
Preguntas de los usuarios sobre W10663565 JENN-AIR
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Refrigerador en formato PDF gratis! Encuentra tus instrucciones W10663565 - JENN-AIR y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. W10663565 de la marca JENN-AIR.
MANUAL DE USUARIO W10663565 JENN-AIR
REFRIGERADOR EMPOTRADO JUEGO DE PANELES PARA LA PUERTA ESTILO ARMARIO INSTRUCCIONES DE INSTALACIÓN
RÉFRIGÉRATEUR ENCASTRÉ ENSEMBLE DE PANNEAUX POUR PORTE DE STYLE ARMOIRE - INSTRUCTIONS D'INSTALLATION
TABLE OF CONTENTS
SEGURIDAD DEL JUEGO ESTILO ARMARIO ....10
REQUISITOS DE INSTALACIÓN....10
Herramientas y piezas....10
Planifique la instalación....11
Requisitos para la abertura....11
Opciones para la instalación del armario y los paneles......11
Requisitos para la instalación completamente incorporada.....12
Paneles recubiertos a la medida....13
Dimensiones del panel recubierto ....13
MODIFICACIONES EN LA INSTALACIÓN
DEL JUEGO TIPO ARMARIO ....15
Rejilla superior 15
Instalación del refrigerador....15
Instalación del panel de la rejilla 15
Preparación de los paneles de madera a la medida
para la puerta ....16
Achever l'installation 16
TABLE DES MATIÈRES
SÉCURITÉ DE L'ENSEMBLE DE L'ARMOIRE....17
EXIGENCES D'INSTALLATION....17

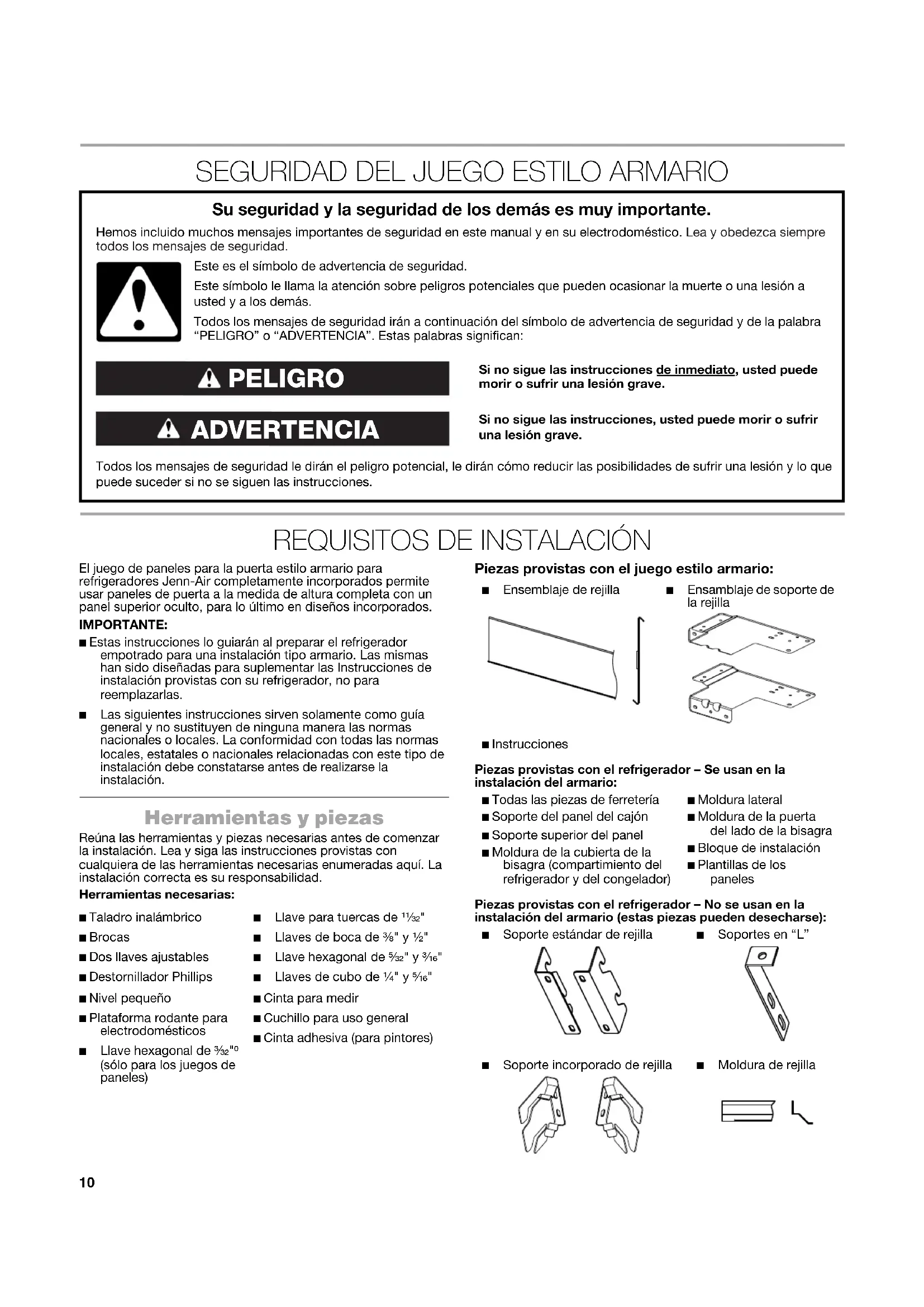

SEGURIDAD DEL JUEGO ESTILO ARMARIO
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:
PELIGRO
ADVERTENCIA
Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.
REQUISITOS DE INSTALACIÓN
El juego de paneles para la puerta estilo armario para refrigeradores Jenn-Air completamente incorporados permite usar paneles de puerta a la medida de altura completa con un panel superior oculto, para lo último en diseños incorporados.
IMPORTANTE:
■ Estas instrucciones lo guiarán al preparar el refrigerador empotrado para una instalación tipo armario. Las mismas han sido diseñadas para suplementar las Instrucciones de instalación provistas con su refrigerador, no para reemplazarlas.
Las siguientes instrucciones sirven solamente como guía general y no sustituyen de ninguna manera las normas nacionales o locales. La conformidad con todas las normas locales, estatales o nacionales relacionadas con este tipo de instalación debe constatarse antes de realizarse la instalación.
Herramientas y piezas
Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas necesarias enumeradas aquí. La instalación correcta es su responsabilidad.
Herramientas necesarias:
■ Taladro inalámbrico
■ Brocas
■ Dos llaves ajustables
■ Destornillador Phillips
■ Nivel pequeño
■ Plataforma rodante para electrodomésticos
■ Llave hexagonal de 332 " ^0 (sólo para los juegos de paneles)
■ Llave para tuercas de ^11/32 "
■ Llaves de boca de 38 " y 12 "
■ Llave hexagonal de 532 " y 316 "
■ Llaves de cubo de 14 " y 516 "
■ Cinta para medir
■ Cuchillo para uso general
■ Cinta adhesiva (para pintores)
Piezas provistas con el juego estilo armario:
■ Ensemblaje de rejilla
■ Ensamblaje de soporte de la rejilla
Piezas provistas con el refrigerador – Se usan en la instalación del armario:
■ Todas las piezas de ferretería
■ Soporte del panel del cajón
■ Soporte superior del panel
■ Moldura de la cubierta de la bisagra (compartimiento del refrigerador y del congelador)
■ Moldura lateral
■ Moldura de la puerta del lado de la bisagra
■ Bloque de instalación
■ Plantillas de los paneles
Piezas provistas con el refrigerador – No se usan en la instalación del armario (estas piezas pueden desecharse):
■ Soporte estándar de rejilla
■ Soportes en "L"
■ Soporte incorporado de rejilla
■ Moldura de rejilla
Planifique la instalación
Planifique la instalación siguiendo estas instrucciones conjuntamente con las Instrucciones de instalación provistas con el refrigerador. Deberán hacerse modificaciones en el refrigerador para acomodar el gabinete tipo armario.
Piezas necesarias
■ Uno de los siguientes modelos de refrigeradores empotrados:
Dos puertas: JS42NXFXDW, JS42NXFXDE, JS48NXFXDE, JS48NXFXDW
36" Congelador en la parte inferior de 36": JB36NXFXLW, JB36NXFXRW, JB36NXFXLE, JB36NXFXRE
36" Dos puertas con congelador en la parte inferior de 36": JF36NXFXDE
42" Dos puertas con congelador en la parte inferior de 42": JF42NXFXDW, JF42NXFXDE
■ Juego accesorio de paneles para las puertas estilo armario que incluye (ensamblaje de la rejilla y ensamblaje de soporte de la rejilla)
■ Paneles a la medida
Requisitos para la abertura
IMPORTANTE:
Para una instalación tipo armario se necesita un sofito abierto. Para una instalación completamente incorporada, se necesitará un espacio abierto mínimo de 6" (15,24 cm) arriba del refrigerador. La superficie abierta también debe ser una extensión del ancho y de la profundidad de la unidad. Vea "Instalación completamente incorporada". Se necesitarán tableros antivuelco. Vea "Instalación de los tableros antivuelco" en las Instrucciones de instalación provistas con el refrigerador para obtener más información.
El ancho de la abertura de lado a lado deberá ser el especificado para su modelo, por lo menos a una distancia de 3" (7,62 cm) hacia la parte posterior desde la cara del armario. Si la abertura no cumple con este requisito, deberá hacer modificaciones.
Para lograr una instalación alineada, la profundidad de la abertura desde el frente del armario hacia la pared posterior deberá ser de 25" (63,5 cm) como mínimo.
■ Un contacto de 3 terminales con conexión a tierra debe ser ubicado a no más de 4" (10,2 cm) del lado derecho de los armarios o del panel del extremo. Vea "Requisitos eléctricos" en las Instrucciones de instalación provistas con el refrigerador.
La válvula de cierre del agua deberá estar localizada en los armarios de la base, a cualquier lado del refrigerador o en algún otro lugar de fácil acceso. Si la válvula de cierre del agua no está en los armarios, la tubería para la línea del agua puede llegar a través del piso. Vea “Requisitos del suministro de agua” en las Instrucciones de instalación provistas con el refrigerador.
Opciones para la instalación del armario y los paneles
Profundidad del armario - 25" (63,5 cm)
Armarios con marcos
Vista superior - Recubierto
B. Panel recubierto
C. Moldura lateral
D. Armario adyacente
E. Soporte de la rejilla
Vista superior - Recuadro
B. Panel recubierto
C. Moldura lateral
D. Armario adyacente
E. Soporte de la rejilla

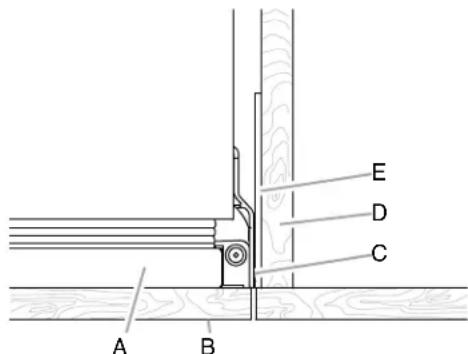

Armarios sin marco
B. Panel recubierto
C. Moldura lateral
D. Armario adyacente
E. Soporte de la rejilla
Requisitos para la instalación completamente incorporada

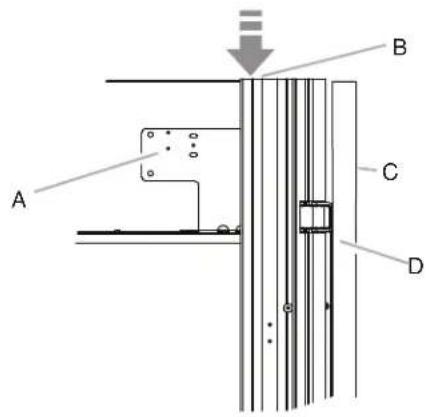

Rejilla superior - Vista lateral
B. Flujo de aire
C. Panel de la puerta de altura completa
D. Moldura lateral
Requisitos de flujo de aire y ventilación
IMPORTANTE:
Para instalaciones de estilo armario, se necesitará un espacio abierto mínimo de 6" (15,24 cm) arriba del refrigerador. El espacio no deberá estar obstruido de ninguna manera, incluyendo los sofitos.
■ Los modelos pueden instalarse usando la Opción 1 o la Opción 2.

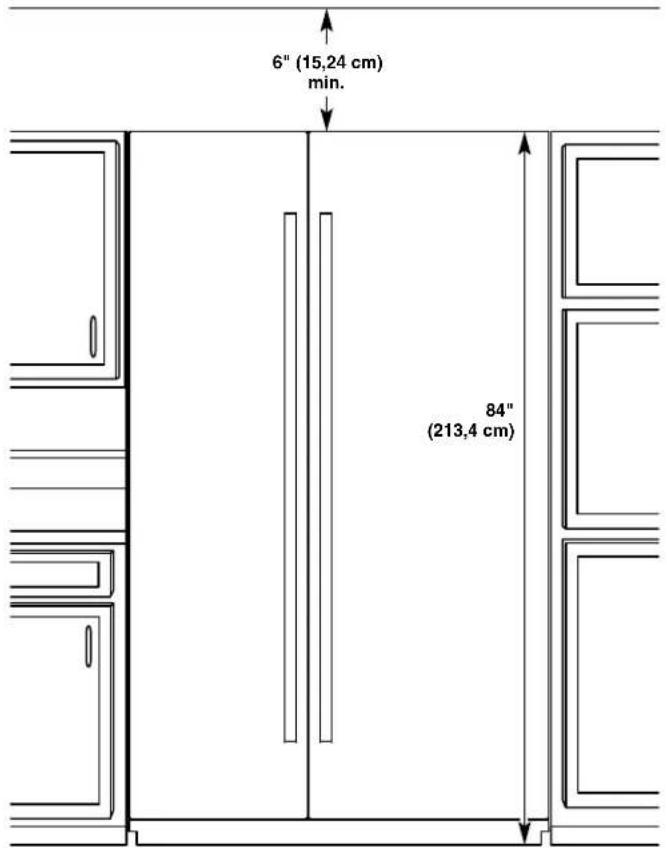

Opción 1 - Abierto hacia el techo (todos los modelos)
Los paneles recubiertos a la medida le permiten armonizar el exterior de su refrigerador con la decoración de la cocina y usar las manijas a la medida para mayor flexibilidad en el diseño.
En algunos casos, su fabricante de armarios puede elegir trabajar con un panel trazado para las diferentes medidas. Siga estas medidas de panel e instrucciones de colocación para asegurarse de que los paneles recubiertos a la medida encajarán adecuadamente.
IMPORTANTE:
■ Esta instalación no requiere paneles de relleno ni de soporte.
■ El espesor necesario para todos los paneles es de 34 " (1,91 cm).
Congelador en la parte inferior
Para los modelos con congelador en la parte inferior de una sola puerta de 36" (91,4 cm), el peso del panel recubierto de la puerta del refrigerador no puede ser mayor de 60 lb (27,2 kg) y el peso del panel recubierto del cajón congelador no puede ser mayor de 25 lb (11,3 kg).
■ Para los modelos de 36" (91,4 cm) o 42" (106,7 cm), el peso de cada puerta del refrigerador no puede ser mayor de 38 lb (17,2 kg) y el peso del panel recubierto del cajón congelador no puede ser mayor de 30 lb (13,6 kg).
Para ambos modelos, el peso en el panel recubierto de la rejilla superior no puede ser mayor de 7 lb (3,2 kg) para ambos modelos.
Dos puertas
El peso del panel recubierto de la puerta del refrigerador no puede ser mayor de 66 lb (29,9 kg) para los modelos de 48" o 65 lb (29,5 kg) para los modelos de 42".
■ El peso del panel recubierto de la puerta del congelador no puede ser mayor de 50 lb (23 kg) para los modelos de 48" o 49 lb (22,2 kg) para los modelos de 42".
■ El peso del panel recubierto de la rejilla superior no puede ser mayor de 8 lb (3,6 kg) para los modelos de 48" o 7 lb (3,2 kg) para los modelos de 42".
CUIDADO
Peligro de pellizcos
Si se instalan los paneles de la puerta con un espacio menor de 38 " (0,95 cm) entre el panel de la puerta y el armario adyacente, aumentará el riesgo de pellizcos potenciales.
Dimensiones del panel recubierto
36" Modelo de 36" (91,4 cm) - Paneles de la puerta y del cajón
| Mocheta 38" 18" | ||
| A | 35 14 " (89,54 cm) | 35 34 " (90,81 cm) |
| B | 35 14 " (89,54 cm) | 35 34 " (90,81 cm) |

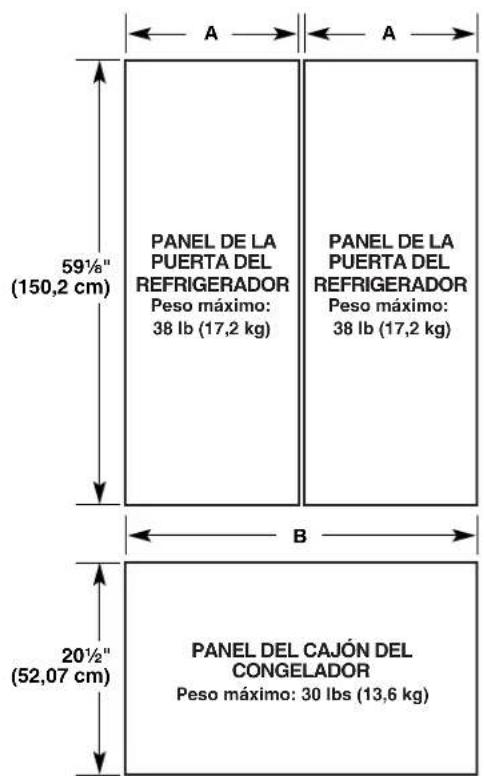

36" Modelo de dos puertas de 36" (91,4 cm) y modelo de dos puertas de 42" (106,7 cm) - Paneles de la puerta y del cajón
| Mocheta 3/8" 1/6" | ||
| A | 17 9/16"(44,61 cm) | 1713/16"(45,24 cm) |
| B | 351/4"(89,54 cm) | 353/4"(90,81 cm) |
| Modelo 42" Dos puertas con congelador en la parte inferior de 42" | ||
| Mocheta 3/8" 1/6" | ||
| A | 20 9/16" (52,23 cm) | 2013/16" (52,86 cm) |
| B | 411/4" (104,76 cm) | 413/4" (106,05 cm) |
Dos puertas - Paneles para las puertas
| Mocheta | 36" | 18" | 38" | 18" |
| A 17916" | (44,61 cm) | 17^13/_16" (45,24 cm) | 20^1/_16" (50,96 cm) | 20^5/_16" (50,17 cm) |
| B | 23916" (59,85 cm) | 23^13/_16" (60,48 cm) | 27^1/_16" (68,74 cm) | 27916" (69,37 cm) |
MODIFICACIONES EN LA INSTALACIÓN DEL JUEGO TIPO ARMARIO
Rejilla superior
-
Quite los tres tornillos que aseguran cada placa de montaje a la parte superior del refrigerador en cada lado. Deseche las placas de montaje pero guarde los tornillos para sujetar los dos ensamblajes de soporte de la rejilla provistos con este juego.
-
Quite los dos tornillos que sujetan el divisor de aire al alojamiento de la unidad. Deseche el divisor de aire, pero reemplace los tornillos dentro de los orificios de donde se quitaron.
A. Placa de montaje del soporte de la rejilla
B. Divisor de aire
C. Placa de montaje del soporte de la rejilla
- Alinee los tres orificios en un ensamblaje de soporte de la rejilla con los tres orificios en un lado del armario, como se muestra. Sujete el ensamblaje de soporte de la rejilla con los tornillos que quitó en el Paso 1.
B. Tornillos
- Repita el Paso 2 y 3 para instalar el otro ensamblaje de soporte de la rejilla en el lado opuesto del refrigerador.
Instalación del refrigerador
IMPORTANTE: Siga las "Instrucciones de instalación" en la "Guía de instalación" provista con su refrigerador.
- Enchufe el refrigerador a un contacto de 3 terminales con conexión a tierra.
ADVERTENCIA
Peligro de Vuelco
El refrigerador puede volcarse cuando está siendo instalado debido a que la parte superior es pesada.
Mantenga las puertas cerradas con cinta hasta que el refrigerador esté completamente instalado.
Use dos o más personas para mover e instalar el refrigerador.
No seguir estas instrucciones puede ocasionar la muerte o herida seria.
- Mueva el refrigerador a su ubicación final.
Instalación del panel de la rejilla
- Ubique el panel de la rejilla del armario entre los soportes de la rejilla, a cada lado del armario.
- Deslice el panel de la rejilla hacia abajo hasta que la parte superior del panel de la rejilla cuelgue encima del rebajo de los soportes de la rejilla.
A. Rebajo en el soporte
B. Rejilla
C. Soporte de la rejilla
D. Ensamblaje del soporte de la rejilla
Preparación de los paneles de madera a la medida para la puerta
IMPORTANTE: Para una instalación tipo armario, en lugar de taladrar los orificios a lo largo del (de los) borde(s) superior(es) del (de los) panel(es) a la medida, deberá regular la ubicación de la plantilla para taladrar (provista con el refrigerador).
NOTAS:
■ No se necesita ajustar la plantilla para el borde inferior del (de los) panel(es) de la puerta.
■ No se necesita ajustar la plantilla para el panel a la medida del cajón congelador.
- Alinee la plantilla para taladrar en la parte posterior del panel a la medida para la puerta del refrigerador, de modo que la parte superior de la plantilla tenga un rebajo de 6 ^3/4 " (17,2 cm) desde la parte superior del panel para la puerta del refrigerador.
NOTA: La única dimensión de rebajo es de 6 ^3/4 " (17,2 cm) desde la parte superior del panel de la puerta.

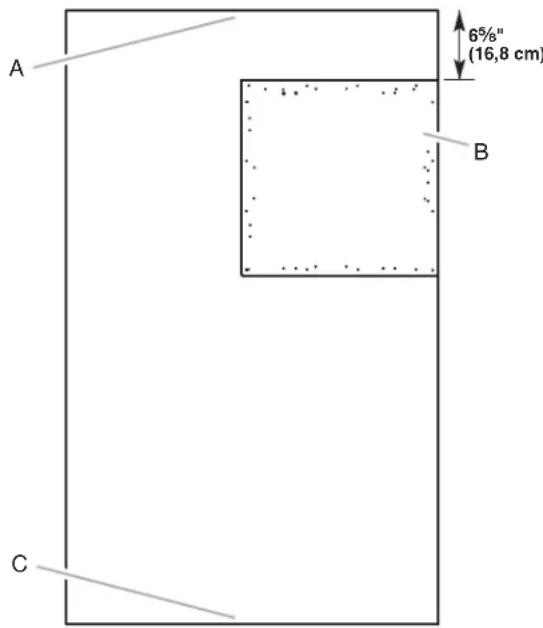

B. Plantilla para taladrar
C. Parte inferior del panel a la medida para la puerta del refrigerador
- Continúe usando la plantilla como lo haría normalmente a lo largo de la parte inferior y el lado con la manija del panel de la puerta.
Completar la instalación
IMPORTANTE: Vuelva a las instrucciones provistas con el refrigerador para completar la instalación. Vea “Preparación de los paneles recubiertos a la medida” en la Guía de instalación.
