Marca	BLAUPUNKT
Modelo	5DW69751
Tipo de producto	Campana extractora
Uso	Doméstico, para capturar grasas y eliminar olores de cocina
Distancia mínima entre la placa de cocción y la campana	650 mm
Diámetro mínimo del conducto de evacuación	120 mm
Clase eléctrica	Clase I (necesaria conexión a tierra)
Tensión de alimentación	230 V ~ 50 Hz (consultar la placa de características)
Número de velocidades del motor	3 (T1, T2, T3)
Iluminación	Sí, control L (encendido/apagado)
Tipo de filtro de grasa	Metálico, lavable en lavavajillas
Frecuencia de limpieza del filtro de grasa	Cada 2 meses (más a menudo en caso de uso intensivo)
Tipo de filtro de carbón	Carbón activo, no lavable, reemplazable
Frecuencia de reemplazo del filtro de carbón	Cada 4 meses aproximadamente (más a menudo en caso de uso intensivo)
Mantenimiento exterior	Paño húmedo y detergente líquido neutro (prohibido alcohol y silicona)
Seguridad - Distancia de seguridad	Respetar la distancia mínima de 650 mm so pena de sobrecalentamiento
Seguridad - Flameado	Nunca flamear alimentos debajo de la campana (riesgo de incendio)
Seguridad - Ventilación	Asegurar una ventilación adecuada si se utiliza simultáneamente con aparatos de gas
Seguridad - Uso por niños	Aparato utilizable por niños mayores de 8 años bajo supervisión
Accesorios incluidos	Filtros de grasa y de carbón (según modelo)
Manual de instrucciones	40 páginas, disponible en varios idiomas

Preguntas frecuentes - 5DW69751 BLAUPUNKT

¿Cuál es la distancia mínima entre la placa de cocción y la campana?

La distancia de seguridad mínima es de 650 mm. Si el manual de su placa de cocción especifica una distancia mayor, respete esta última imperativamente.

¿Puedo usar la campana al mismo tiempo que un aparato de gas?

Sí, pero debe asegurar una ventilación adecuada de la habitación para evitar el retorno de gases de evacuación. La presión negativa no debe exceder 0,04 mbar.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa son lavables en lavavajillas. Límpielos cada 2 meses (más a menudo en caso de uso intensivo). Vuelva a colocarlos después del secado.

¿Con qué frecuencia hay que reemplazar el filtro de carbón?

El filtro de carbón activo no se lava y debe reemplazarse aproximadamente cada 4 meses, o más a menudo si la campana se utiliza mucho.

¿Qué hacer si la iluminación no funciona?

Verifique primero la alimentación eléctrica. Si el problema persiste, contacte al servicio postventa para el reemplazo de las lámparas. Use exclusivamente lámparas de tungsteno halógeno autoprotegidas o lámparas de halogenuros metálicos autoprotegidas.

¿Puedo instalar la campana yo mismo?

La instalación eléctrica (conexión de cables) debe ser realizada por un técnico competente para garantizar la seguridad. Respete las normas locales de evacuación del aire.

¿Qué producto usar para limpiar el exterior de la campana?

Use un paño húmedo con un detergente líquido neutro. Nunca use alcohol o productos a base de silicona, ya que pueden dañar la superficie.

¿Qué hacer si el cable de alimentación está dañado?

No use el aparato. Haga reemplazar el cable por el fabricante o por un técnico del servicio postventa autorizado.

¿Puede la campana ser usada por niños?

Sí, por niños mayores de 8 años, pero solo bajo la supervisión de un adulto y después de recibir instrucciones sobre el uso seguro. Los niños no deben jugar con el aparato.

¿Cómo desechar la campana al final de su vida útil?

No la tire con la basura doméstica. Deposítela en un punto limpio especializado para el reciclaje de componentes eléctricos y electrónicos, de acuerdo con la normativa local.

MANUAL DE USUARIO 5DW69751 BLAUPUNKT

1. INFORMACIÓN DE SEGURIDAD

Para garantizar su seguridad y el correcto funcionamiento del aparato, lea con atención este manual antes de instalarlo y utilizarlo. Guarde siempre estas instrucciones con el aparato, incluso si lo cede o transfiere a un tercero. Es importante que los usuarios conozcan todas las características de funcionamiento del aparato.

Los cables deben ser conectados por un técnico cualificado.

• El fabricante no se hace responsable de los daños ocasionados por una instalación o un uso incorrecto del aparato.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si las instrucciones de instalación de la placa de cocción especifican una distancia superior a la indicada anteriormente, hay que respetar dicha distancia.
• Compruebe que la tensión de red corresponda a la indicada en la placa de datos aplicada bajo el medio de la campana.
• Los dispositivos de seccionamiento deben montarse en la instalación fija de acuerdo con las normativas sobre sistemas de cableado.
• Para los aparatos de clase I, compruebe que la red de alimentación doméstica tenga una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo con un diámetro de al menos 120 mm. El recorrido de los humos debe ser lo más corto posible.
• Se tienen que respetar todas las normativas sobre la descarga del aire.
• No conecte la campana extractora a conductos de humos de combustión (por ejemplo, calderas, chimeneas, etc.).
• Si la campana se utiliza junto a aparatos no eléctricos (por ejemplo, aparatos de gas), en la habitación se debe asegurar un grado de ventilación suficiente para evacuar el reflujo de los gases de combustión. Cuando la campana extractora se utiliza junto a aparatos no eléctricos, la presión negativa en la habitación no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a un conducto de humos utilizado para evacuar los gases de combustión de aparatos que queman gas u otros combustibles.

de combustión de gas u otros combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico del servicio de asistencia.
• Conecte la clavija a una toma de corriente conforme con las normativas vigentes y que se encuentre en una posición accesible.
• Con respecto a las medidas sociales y de seguridad que se deben tener para la descarga de los humos, es importante seguir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: antes de instalar la campana, retire las películas de protección.

• Utilice solo tornillos y accesorios adecuados para la campana. ADVERTENCIA: no instalar los tornillos o elementos de sujeción de acuerdo con estas instrucciones puede comportar riesgos de descargas eléctricas.
• No observe directamente con instrumentos ópticos (prismáticos, lupa...).
• No realice flambeados bajo la campana: se podrá producir un incendio.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales

o mentales reducidas o con experiencia y conocimiento insuficientes, siempre que sean vigilados atentamente e instruidos sobre el uso seguro del aparato y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean vigilados.

Vigile siempre a los niños para asegurarse de que no jueguen con el aparato. - El aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con experiencia y conocimientos insuficientes, a menos que sean vigilados atentamente e instruidos al respecto.

Cuando se usan aparatos de cocción, las partes accesibles pueden calentarse mucho.

• Limpie y/o reemplace los filtros antes del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Debe haber una ventilación adecuada del local cuando la campana se usa simultáneamente con aparatos de gas u otros combustibles (no se aplica a aparatos que descargan únicamente el aire en el local).
• El símbolo en el producto o en su embalaje indica que el producto no debe desecharse como un residuo doméstico normal. El producto a eliminar se tiene que llevar a un centro de recogida especializado en el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, podrá evitar las posibles consecuencias negativas para el medio ambiente y la salud que podría derivarse de su eliminación inadecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio local de eliminación de residuos o la tienda donde compró el producto. En el caso de sustitución por lámparas halógenas, utilice únicamente lámparas de tungsteno autoprotegidas o lámparas de halogenuros metálicos autoprotegidas.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico con el fin de eliminar los olores de la cocina.
• No utilice nunca la campana para fines distintos para los que ha sido diseñada.
• No deje llamas altas debajo de la campana cuando está funcionando.
• Ajuste la intensidad de la llama de forma que abarque exclusivamente el fondo del recipiente de cocción y no sobresalga por los lados. Las freidoras deben vigilarse constantemente durante el uso: el aceite sobrecalentado puede encenderse.

3. LIMPIEZA Y MANTENIMIENTO

• El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar aproximadamente cada 4 meses de funcionamiento en caso de uso muy intensivo (W).

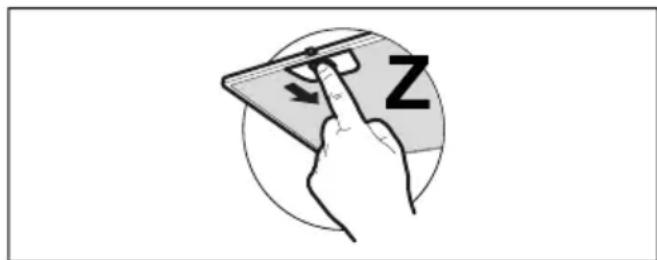

• Los filtros de grasa deben limpiarse cada 2 meses de funcionamiento o con mayor frecuencia en caso de uso muy intensivo y se pueden lavar en el lavavajillas (Z).

• Limpie la campana con un paño húmedo y un detergente líquido neutro.
• Evite utilizar alcohol o productos a base de silicona para limpiar el interior y el exterior de la campana extractora.

4. MANDOS

① | T1	2 | T2	3 | T3
Tépla Función
T1	Enciende y apaga el motor de aspiración a la primera velocidad.
T2	Enciende el motor a la SECONDa velocidad.
T3	Enciende el motor a la tercera velocidad.
L	Enciende y apaga el sistema de iluminación a la的最大a intensidad.

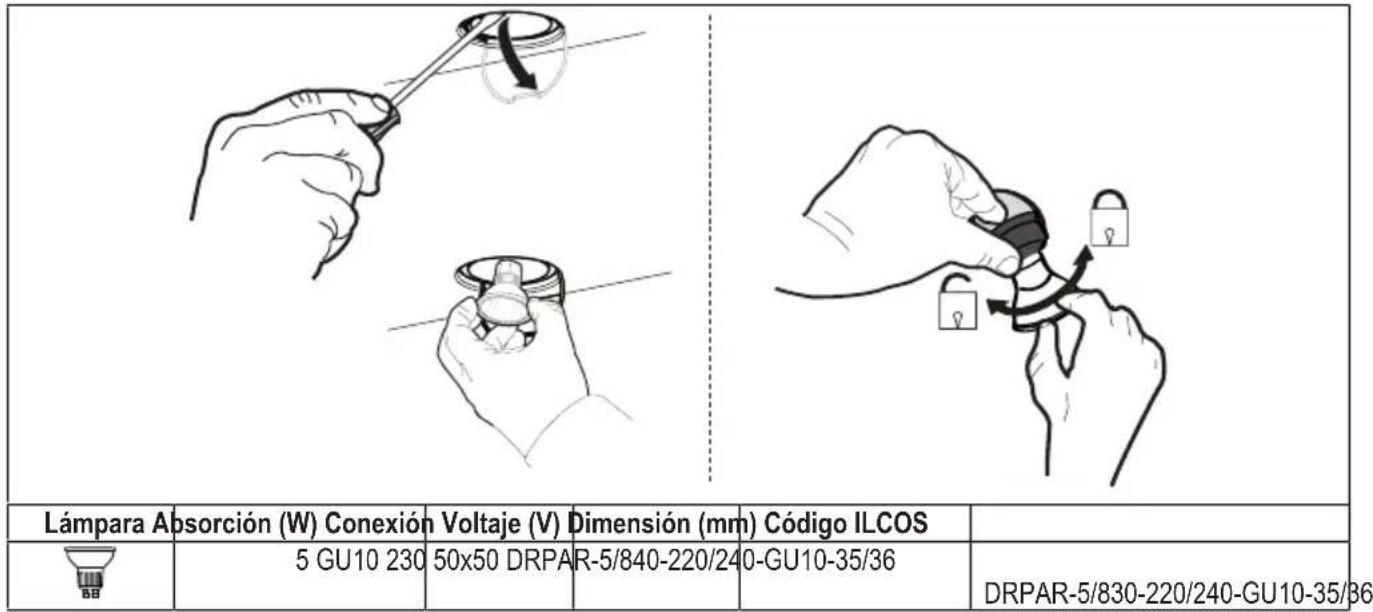

5. ILUMINACION
