MANUAL DE USUARIO Bio P 90 USB ELICA

ES Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

La campana puede ser diferente con respecto a los dibujos de este manual, aunque las instrucciones para su uso, la manutención y la instalación son las mismas.

! Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutilidad o de mudanza, asegurarse que quede junto al producto.
! Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
! No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
! Antes de instalar el aparato, controlar que todas sus partes no estèn dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

NOTA: Los particulares señalados con el símbolo “(*)” son accesorios opcionales preevistos solos en algunos modelos o no preevistos, que deben comprar aparte.

Advertencias

Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.

Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.

El aparato puede ser usado por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a éste.

Los niños deben ser supervisados para

asegurarse de que no jueguen con el aparato.

La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.

La habitación debe estar suficientemente ventilada cuando la campana se utiliza contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.

La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.

La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.

Es estrictamente prohibido flamear los alimentos bajo la campana.

El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, debe evitarse en cualquier caso.

Los fritos debe realizarse con cuidado para evitar que el aceite caliente prenda fuego.

ATENCIÓN: Cuando la placa de cocción está funcionando las partes accesibles de la campana pueden calentarse.

Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

¡Atención! No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.

En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.

El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.

No utilizar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.

No utilizar nunca la campana sin la rejilla montada correctamente!

La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.

Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación. En caso de duda, consultar el centro de asistencia autorizado o un similar personal calificado.

¡ATENCIÓN! Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza eléctricos.

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo ■ en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Utilización

La campana está diseñada para ser utilizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.

Versión: Extracción al exterior

El vapor es evacuado hacia el exterior a traves de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.

El diametro del tubo de escape debe ser igual al diametro del aro de sujeción.

Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la salida del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.

Se deslinda responsabilidad.

! Utilice un conducto cuya longitud sea la mínima indispensable.

! Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°).

! Evite los cambios drásticos en la sección del conducto

Versión: Recirculante

El aire aspirado vendrá desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.

Para utilizar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

Instalación

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

Conexión eléctrica

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.

Montaje

Antes de comenzar con la instalación:

• Asegurarse que el producto adquirido, sea de las dimensiones apropiadas para la zona de instalación escogida.
• Quitar el/los filtro/s al carbón activo (*) si es provisto (ver el párrafo relativo).

Este/tos va/van montado/s nuevamente si se desea utilizar la campana en versión filtrante.

- Verificar que en el interior de la campana no hayan (por motivos de transportes) materiales suministrados (como por ejemplo bolsas con tornillos (*), garantías (*) etc.), eventualmente quitarlos y conservarlos.

Producto con peso excesivo; la campana extractora ha de ser transportada e instalada por dos o más personas.

Funcionamiento

Para algunos modelos hay un control remoto disponible, como parte de un kit adicional, con el cual se pueden controlar las principales funciones de la campana.

Consultar con el distribuidor o el centro de servicio autorizado acerca de la idoneidad de su modelo.

Panel de control con 7 botones

Para seleccionar las funciones de la campana basta tocar los controles.

Funcionamiento automático (sensor), conexión con SNAP®

Botón ON/OFF luz

Presionar brevemente para encender o apagar la iluminación de la placa de cocción.

Mantener presionado para regular la tonalidad de la luz (solo en algunos modelos).

Botón de selección de velocidad

(potencia de aspiración) intensiva - dura 5 minutos, después de los cuales vuelve a la velocidad (potencia de aspiración) media o se apaga solo si se encuentra activado el apagado programado de la campana (sólo con el control remoto).

El botón parpadea en ambos casos para indicar el tiempo de la velocidad.

Botón de selección de velocidad (potencia de aspiración) alta-

El botón parpadea si el apagado programado de la campana está activado (sólo con control remoto).

Botón de selección de velocidad

(potencia de aspiración) media- E I botón

parpadea si el apagado programado de la campana está activado (sólo con control remoto).

Botón de selección de velocidad (potencia de aspiración) baja – cuando ésta parpadea indica la necesidad de lavar el filtro anti-grasa.

El botón parpadea si el apagado programado de la campana está activado (sólo con control remoto).

Botón OFF motor (stand by)

Indicadores de Saturación de los filtros

A intervalos regulares la campana indica la necesidad de realizar el mantenimiento de los filtros.

Botón MAX encendido con una luz fija: realizar el mantenimiento de los filtros para la grasa.

Botón MAX encendido con una luz intermitente: realizar el mantenimiento del filtro de carbón activo.

Nota: La indicación de la saturación de los filtros puede verse en el primer minuto después del apagado de la campana; dentro de este arco de tiempo debe realizarse el reset de los indicadores de saturación.

Reset de los indicadores de saturación de los filtros:

Mantenga presionado el botón

Activación del indicador de saturación del filtro de carbón activo

Nota: esta operación debe realizarse con la campana apagada.

Este indicador está normalmente desactivado; mantenga

presionado el botón MAX para activar la función: el botón se ilumina con una luz fija.

Para desactivar la función, mantenga presionado el

botón MAX : el botón se ilumina con una luz intermitente.

Funcionamiento automático (sensor), conexión con SNAP®

Funcionamiento automático (sensor)

Presione el botón , (la luz LED central ilumina de color blanco).

La campana se encenderá a la velocidad más adecuada de acuerdo con los humos de cocción detectados por el sensor del que está equipado la campana.

Funcionamiento automático de la campana con SNAP®

Presione el botón , (las luces LED se iluminan de color anaranjado).

Indica que la campana puede funcionar automáticamente con el SNAP®.

Nota: El SNAP ^® es una unidad de aspiración auxiliar en grado de funcionar junto con la campana. Para mayor información, consulte el manual suministrado con el SNAP ^®

Funcionamiento automático de la campana con la placa de cocción Elica.

El comportamiento de la campana también dependerá del uso de la placa de cocción Elica.

Presione el botón , (las luces LED se iluminan de color blanco) . Indica que la campana puede funcionar automáticamente con la placa de cocción Elica. El comportamiento de la campana también dependerá entonces del uso de la placa de cocción Elica.

Funcionamiento automático de la campana con SNAP® y placa de cocción Elica

Presione el botón , (las luces LED se encienden de color anaranjado) indica que la campana puede funcionar automáticamente con la placa de cocción y con el SNAP®.

Regulación de los parámetros para el Funcionamiento automático

Nota: Todas las operaciones de calibración, selección, regulación y conexión lógica descritas a continuación son posibles con la campana apagada (OFF).

La regulación de los parámetros se realiza regularmente de forma automática cada vez que la campana se vuelve a conectar a la fuente de alimentación eléctrica (por ejemplo: con la primera instalación o después de un apagón) o manualmente.

Regulación manual

A realizar cuando se nota un funcionamiento insatisfactorio del Funcionamiento automático y debe realizarse cuando en la cocina persisten condiciones

ambientales normales.

La regulación manual incluye:

• Calibración de la campana:

- Selección de la placa de cocción (gas - inducción o eléctrica).

- Conexión lógica entre la campana y SNAP ^ (si se está en posesión de un SNAP ^ ).

Calibración de la campana

Mantenga presionado el botón, todas las luces LED del botón se iluminan de manera intermitente para indicar que se ha iniciado la calibración; el proceso de calibración durará aproximadamente 5 minutos.

Selección de la placa de cocción (gas - inducción o eléctrica).

Mantenga presionados contemporáneamente los

botones 1 y 2 : los botones , 1

segundos.

Dentro de este lapso de tiempo presione:

eléctrica.

El botón inducción.

El botón preseleccionado permanece encendido indicando la selección realizada, después de 10 segundos el botón parpadea brevemente para indicar que la selección realizada ha sido registrada.

Conexión lógica entre campana y SNAP ^® (si se está en posesión del SNAP ^® ).

La conexión entre campana y SNAP ^® es automática. No es necesario realizar ningún ajuste.

Panel de control con 6 botones

Funcionamiento automático (sensor) y conexión con SNAP®

Botón ON/OFF luce

Presionar brevemente para encender o apagar la iluminación de la placa de cocción.

Mantener presionado para regular la tonalidad de la luz.

Botón de selección velocidad (potencia de aspiración) alta:

- primera presión del botón

Botón de selección velocidad (potencia de aspiración) intensiva:

- segunda presión del botón

La velocidad (potencia de aspiración) intensiva tiene una duración de 5 minutos, después de lo cual vuelve a la velocidad (potencia de aspiración) media; el botón tiene luz intermitente.

Nota: presionando nuevamente se vuelve a la velocidad (potencia de aspiración) de alta.

Botón de selección velocidad (potencia de aspiración) media-

Botón de selección velocidad

(potencia de aspiración) baja - cuando es intermitente indica la necesidad de lavar el filtro de grasa.

Botón OFF motor (stand by)

Indicadores de Saturación de filtros

A intervalos regulares la campana señala la necesidad de realizar el mantenimiento de los filtros.

Botón 3 ^+ encendido con luz fija: realizar el mantenimiento del filtro de grasas.

Botón 3 ^+ encendido con luz intermitente: realizar el mantenimiento del filtro carbón activo

Nota: El indicador de saturación del filtro es visible en el primer minuto después del apagado de la campana, en este tiempo se debe realizar el reset de los indicadores de saturación.

Reset indicadores saturación filtros:

Mantener presionado el botón

activación indicador saturación filtro al carbón activo

Nota: esta operación se debe realizar con la campana apagada.

Este indicador está normalmente desactivado, mantener

presionado el botón 3 ^+ para activar la función: el botón se ilumina con luz fija.

Para desactivar la función, mantener presionado el botón

3 ^+ : el botón se ilumina con una luz intermitente.

Funcionamiento automático (sensor), conexión con SNAP®

Atención! El buen funcionamiento de la campana dependerá de la "Configuración de los parámetros para el Funcionamiento automático" (ver párrafo correspondiente)

Funcionamiento automático (sensor)

Presionar el botón (el botón se enciende en blanco). La campana se encenderá a la velocidad más adecuada en base a los humos de cocción detectados por el sensor con el que está dotado la campana.

Funcionamiento automático de la campana con SNAP®

Presionar el botón (el botón se ilumina de color naranja para indicar que la campana puede funcionar automáticamente con SNAP®).

Nota: SNAP ^® es una unidad de aspiración auxiliar capaz de funcionar junto con la campana. Para mayor información, consultar el manual que viene con SNAP ^®

Configuración de los parámetros para el Funcionamiento automático

Nota: Todas las operaciones de calibración, selección, configuración y conexión lógica descritas a continuación son posibles con la campana apagada (OFF).

La configuración de los parámetros normalmente se realiza automáticamente cada vez que la campana se conecta a la red eléctrica (por ejemplo: con la primera instalación o después de un apagón) o de forma manual

Configuración manual

A realizarse cuando se nota un funcionamiento insatisfactorio del Funcionamiento automático y debe realizarse cuando en la cocina persisten condiciones ambientales normales.

La configuración manual incluye:

• Calibración de la campana:

- Selección de la placa de cocción (gas - inducción o eléctrico).

- Conexión lógica entre la campana y SNAP ^ (si se posee SNAP ^ ).

Calibración de la campana

Mantener presionado el botón \$ , el botón parpadea para indicar que se ha iniciado la calibración, el proceso de calibración durará aproximadamente 5 minutos.

Selección de la placa de cocción (gas - inducción o eléctrico)

Mantener presionados simultáneamente los botones

1 y 2 : los botones 1 , 2 y 3+

empiezan a parpadear durante 5 segundos.

Dentro de éste periodo de tiempo presionar:

el botón 1 en caso de una estufa a gas el botón 2 en caso de una placa de cocción eléctrica el botón 3+ en caso de una placa de cocción a inducción

El botón pre-seleccionado permanece encendido para indicar la selección, después de 10 segundos el botón parpadeará brevemente para indicar que la selección realizada ha sido registrada.

Conexión lógica entre la campana y SNAP® (si se posee SNAP®).

La conexión entre la campana y SNAP® es automática, no es necesario realizar ninguna configuración.

Mando a distancia

¡Atención! Algunas funciones de este mando a distancia se pueden activar solo con algunos modelos de campana.

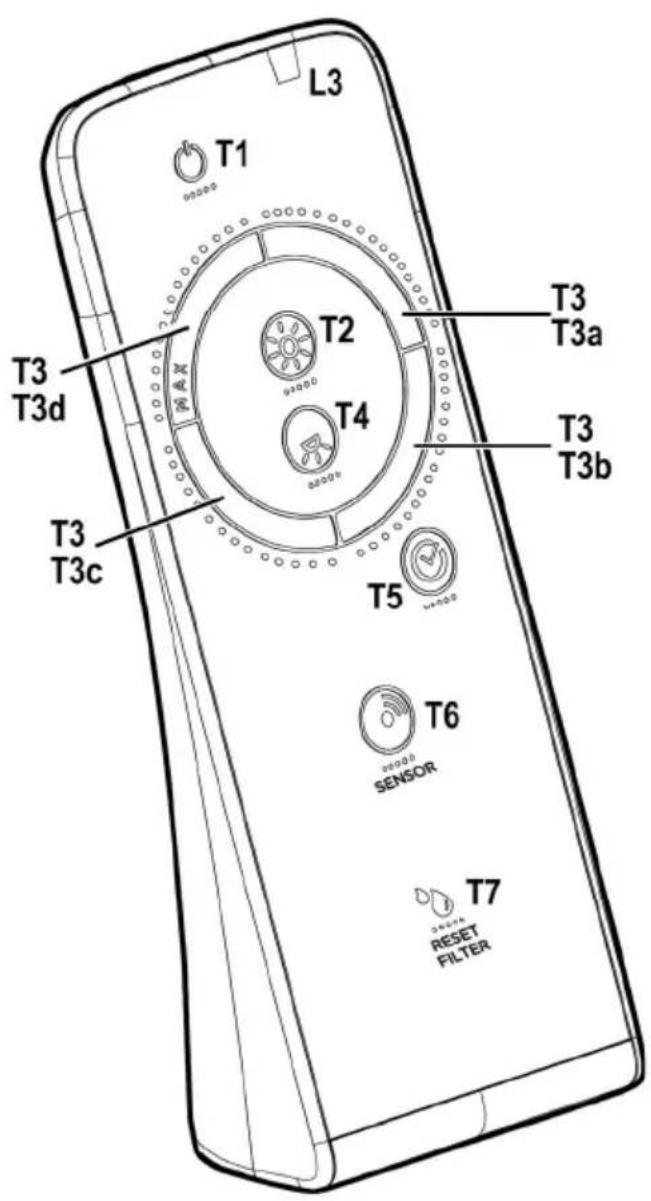

L3 T1 T2 T3 T3a T4 T3 T3b T3 T3d T3 T3c T5 T6 SENSOR T7 RESET FILTER

Incorporación del mando a distancia:

Pulse a fondo T2 + T5 durante el primer minuto en que se activa la alimentación a la campana. La incorporación se visualizará en la campana.

Descripción de las funciones del mando

T1. Tecla OFF
T2. Tecla ON/OFF y regulación de la intensidad de la luz tenue
T3. Tecla de control de la velocidad (potencia) de aspiración:
T4. Tecla ON/OFF luz del plano de cocción
T5. Tecla ON/OFF apagado retrasado de la campana
T6. Tecla ON/OFF del sensor.
T7. Tecla de reset para señal de saturación de los filtros.
L3. Led indicador de funcionamiento del mando a distancia

Nota: roce las teclas presionando ligeramente para seleccionar las funciones disponibles.

T1. Tecla OFF
Pulse para apagar la campana
T2. Tecla ON/OFF y regulación de la intensidad de la luz tenue Pulse durante poco tiempo para encender o apagar la luz tenue
Pulse durante más tiempo para regular la intensidad.
Nota: La iluminación con luz tenue solo está disponible en algunos modelos.
T3. Tecla de control de la velocidad (potencia) de aspiración
Roce la tecla empezando desde cualquiera de las posiciones con un movimiento giratorio en sentido horario o antihorario, para aumentar o disminuir la velocidad de aspiración.
La tecla está dividida en varios sectores, puede seleccionarse la velocidad que se desea, pulsando directamente en el sector que corresponde, de la manera siguiente:
T3a: Velocidad 1 (aspiración baja)
T3b: Velocidad 2 (aspiración media)
T3c: Velocidad 3 (aspiración alta)
T3d: Velocidad 4 (aspiración intensiva)
T4. Tecla ON/OFF luz del plano de cocción
Pulse para encender o apagar la luz que ilumina el plano de cocción.
T5. Tecla ON/OFF apagado retrasado de la campana.
Pulse para programar el apagado retrasado de la campana según la velocidad (potencia) de aspiración activa en ese momento:
Velocidad 1 (aspiración baja): 20 minutos
Velocidad 2 (aspiración media): 15 minutos
Velocidad 3 (aspiración alta): 10 minutos
T6. Tecla ON/OFF del sensor.
Pulse durante más tiempo para activar/desactivar la modalidad con sensor que incluye gestión de la aspiración de forma automática.
Nota: El sensor está disponible solo en algunos modelos.
T7. Tecla de reset para señal de saturación de los filtros.

Manutención del control remoto

Limpieza del control remoto:

Limpiar el control remoto con un paño suave y una solución detergente neutra sin sustancias abrasivas

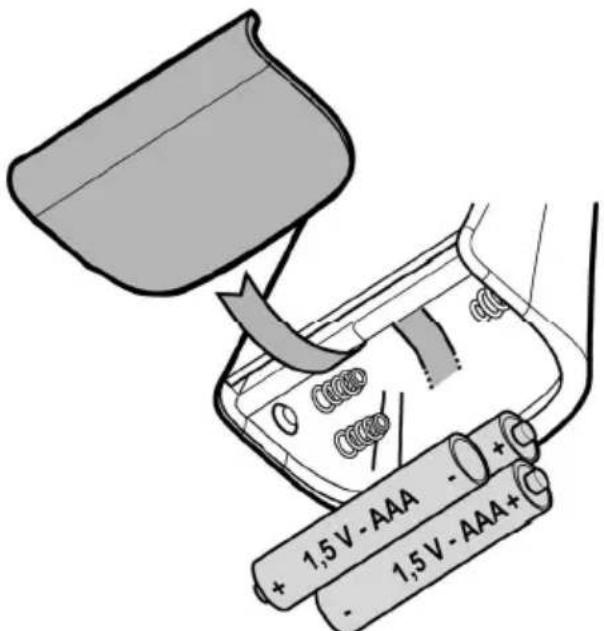

Sustitución de las baterias:

• Abra el compartimento de las pilas.
• Cambie las pilas gastadas con 3 pilas nuevas de 1,5 V tipo AAA.
  ¡Cuando introduzca la nueva pila respete las polaridades indicadas en el compartimento de la misma!
• Cerrar nuevamente la caja de la bateria.

+ 1,5 V - AAA - - 1,5 V - AAA + C

Eliminación de las baterías

La eliminación de las baterías tiene que ser llevada a cabo de acuerdo con todas las normas y las leyes nacionales. No desechar las baterías usadas junto a los desperdicios normales.

Las baterías tienen que ser desechadas de modo seguro.

Para mayores informaciones sobre los aspectos de protección del ambiente, el reciclaje y la eliminación de las baterías, contacte los despachos encargados de la recogida selectiva de residuos.

Mantenimiento

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Filtro antigrasa

Fig. 11-12-24-25

Retiene las partículas de grasa producidas cuando se cocina.

Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Filtro al carbón activo (solamente para la versión filtrante)

Fig. 23

Retiene los olores desagradables producidos por la cocción de alimentos.

El filtro al carbón puede lavarse cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con agua caliente y detergentes adecuados o en lavavajillas a 65°C ( en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtro sin estropearlo, después póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.

Sustitución de la lámpara

La campana viene provista de un sistema de iluminación basado en la tecnología LED.

Los LEDS garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten aborra el 90% de energía eléctrica.

Para la sustitución dirigirse al servicio asistencia técnica.

Pressionar a tecla se com luz branca).

piscar por 5 segundos.

Dentro deste tempo pressionar:

a tecla 1

de fo

ás;

a tecla 2

Este indicador está normalmente desativado. Para ativar

Capta as partículas de gordura provenientes do cozimento.
