BEDIENUNGSANLEITUNG Bio P 90 USB ELICA

DE Montage- und Gebrauchsanweisung

Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

! Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
! Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthält.
! Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
! Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit Ihrem Händler in Verbindung.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen.

Warning

Vor jeglicher Reinigung bzw. Wartung, muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker auszieht bzw. den Hauptschalter ausschaltet.

Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.

Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen worden und sich den damit verbundenen Gefahren bewusst sind.

Darauf achten, dass Kinder mit dem Gerät nicht spielen. Die Reinigungs- und -Wartungsarbeiten müssen von unüberwachten Kindern nicht durchgeführt werden.

Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas-bzw. Brennstoffgeräten verwendet wird.

Die Dunstabzugshaube muss regelmäßig von innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollten die Anweisungen zur Wartung befolgt werden.

Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Reinigung und des Austauschs von Filtern führt zu Brandgefahr.

Es ist streng verboten, Speisen auf der Flamme unter der Dunstabzugshaube zu kochen.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, daher ist die in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden.

Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Küchengerüche, sich streng an die Voschriften der örtlichen Behörde halten.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum gas- oder brennstoffbetriebenen Geräten der Unterdruck nicht größer als 4 Pa (4 x 10 ^-5 bar) sein.

Die Abzugsluft darf nicht in eine Ableitung der Rauch- bzw. Brennstoffgase geleitet werden.

Die Dunstabzugshaube ohne richtig installierte Lampen nicht verwenden bzw. lassen, um Stromschlaggefahr zu vermeiden. Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!

Die Dunstabzugshaube darf NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.

Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird. Im Zweifelsfall, fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol ■ einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

•Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

•Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern: Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intesivstufe(n) nur bei externen Situationen. Wechseln Sie die Kohlefilter,

wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

Hinweis: Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Geräuschentwicklung.

Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

! Ein möglichst kurzes Rohr verwenden.

! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90°).

! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführt wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welches auf Aktivkohle basiert, installieren.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Größe her dem Bereich entspricht, in dem es angebracht werden soll.
• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
• Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tütchen mit Schrauben (*), die Garantie (*), usw.) befindet; falls vorhanden, entfernen Sie dieses und heben Sie sie auf.

Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

Betrieb

Bei einigen Modellen gibt es eine Fernbedienung, als Zubehör-Kit, durch die die Hauptfunktionen der Haube zu steuern sind.

Erkundigen Sie sich bei Ihrem Händler oder bei dem autorisierten Kundendienst über die Eignung Ihres Modells.

Bedienfeld mit 7 Tasten

Um die Funktionen der Haube auszuwählen, berühren Sie einfach die Bedientaste.

Automatische Bedienung (Sensor), Verbindung mit SNAP®

Taste EIN/AUS Beleuchtung

Zum Ein-, bzw. Ausschalten der Kochfeldbeleuchtung, die Taste kurz drücken.

Lange gedrückt halten um den Lichtton zu regulieren (nur bei einigen Modellen möglich).

Geschwindigkeitsauswahl-Taste

(Dunstabzugskraft) intensiv - 5 Minuten - Dauer; danach kommt die Haube zur mittleren Geschwindigkeit (Dunstabzugskraft) zurück bzw. schaltet sie aus, wenn die verzögerte Abschaltung der Haube aktiviert worden ist (nur mit Fernbedienung).

In beiden Fällen blinkt die Taste, um die Geschwindigkeitstaktzeit anzuzeigen.

Geschwindigkeitsauswahl-Taste

(Dunstabzugskraft) hoch.

Bei Aktivierung der verzögerten Abschaltung der Haube (nur mit Fernbedienung) blinkt die Taste.

Geschwindigkeitsauswahl-Taste

(Dunstabzugskraft) mittel.

Bei Aktivierung der verzögerten Abschaltung der Haube (nur mit Fernbedienung) blinkt die Taste.

Geschwindigkeitsauswahl-Taste

(Dunstabzugskraft) niedrig – Beim Blinken ist der Fettfilter zu reinigen.

Bei Aktivierung der verzögerten Abschaltung der Haube (nur mit Fernbedienung) blinkt die Taste.

Taste Motor-AUS (Stand-by)

Anzeiger der Filtersättigung

In regelmäßigen Abständen zeigt die Haube den Filterwartungsbedarf an.

Eingeschaltete Taste, bei fester Beleuchtung Fettfilterwartung durchführen.

Eingeschaltete Taste MAX, bei blinkender Beleuchtung: Aktivkohlefilterwartung durchführen.

Hinweis: Das Filtersättigungssignal ist innerhalb der ersten Minute nach der Ausschaltung der Haube sichtbar, innerhalb dieses Zeitfensters ist das Reset der Sättigungsanzeiger durchzuführen.

Reset der Filtersättigungsanzeiger:

Taste

lange drücken.

Aktivierung des Aktivkohlefiltersättigungsanzeigers

Hinweis: diese Operation ist bei ausgeschalteter Haube durchzuführen.

Dieser Anzeiger ist normalerweise deaktiviert. Taste

lange drücken, um die Funktion zu aktivieren:

die Taste leuchtet mit festem Licht.

Zur Deaktivierung der Funktion, Taste

lange

drücken: die Taste leuchtet mit blinkendem Licht..

Automatische Bedienung (Sensor), Verbindung mit SNAP®

Achtung! Der angemessene Betrieb der Haube hängt von der "Einstellung der Parameter für den automatischen Betrieb" ab (siehe entsprechenden Abschnitt).

Automatischer Betrieb (Sensor)

drücken.(die zentrale LED

mit weißem Licht an)

Den Kochdämpfen entsprechend, die durch den Sensor detektiert werden, schaltet die Haube auf der besten Geschwindigkeit ein.

Automatischer Betrieb der Haube mit SNAP®

drücken.(die LEDs

Taste drücken.(die LEDs leuchten mit orangem Licht an ) und zeigen, dass der automatische Betrieb mit SNAP® läuft. Hinweis: SNAP® ist eine zusätzliche Dunstabzugseinheit, die zusammen mit der Haube funktionieren kann. Um weitere Informationen zu erhalten, lesen Sie die Bedienungsanleitung, die mit dem SNAP® geliefert wird.

Automatischer Betrieb der Haube mit dem Kochfeld Elica

Der angemessene Betrieb der Haube hängt auch vom Gebrauch des Kochfelds Elica ab.

Taste drücken.(die LEDs leuchten mit weißem Licht an) und zeigen an, dass die Haube mit dem Kochfeld Elica automatisch funktionieren kann. Der angemessene Betrieb der Haube hängt deshalb auch vom Gebrauch des Kochfelds Elica ab.

Automatischer Betrieb der Haube mit dem SNAP® und Kochfeld

Taste drücken.(die LEDs leuchten mit orangem Licht an) und zeigen an, dass die Haube mit dem Kochfeld und dem SNAP® automatisch funktionieren kann.

Einstellung der Parameter für den automatischen Betrieb

Hinweis: Alle darauffolgend beschriebenen Einstellungs-, Eichungs-, Auswahl- und logische Verbindungsoperationen, sind bei ausgeschalteter Haube möglich (AUS).

Die Einstellung der Parameter erfolgt regelmäßig automatisch jedes Mal, wenn die Haube am Stromnetz angeschlossen wird (z.B. bei der ersten Installation oder nach einem Stromausfall) bzw. manuell.

Manuelle Einstellung

Die manuelle Einstellung ist bei mangelhaftem automatischem Betrieb und bei normalen Umgebungsbedingungen im Küchenraum durchzuführen. Die manuelle Einstellung der Haube sieht Folgendes vor:

• Eichung der Haube:

- Auswahl des Kochfeldes (Gas-, Induktions- und Elektrokochfeld)

- Logische Verbindung zwischen der Haube und dem SNAP® (falls SNAP® vorgesehen ist).

Eichung der Haube

Taste lange drücken, alle LEDs der Taste leuchten auf und zeigen an, dass die Eichung begonnen hat. Das Eichungsverfahren dauert etwa 5 Minuten.

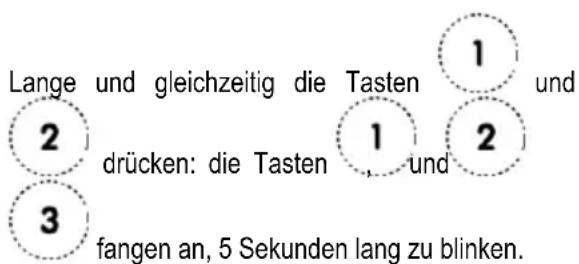

Auswahl des Kochfeldes (Gas-, Induktions- und Elektrokochfeld)

Lange und gleichzeitig die Tasten 1 und 2 drücken: die Tasten 1 und 2 3 fangen an, 5 Sekunden lang zu blinken.

Innerhalb dieses Zeitfensters drücken:

beim Gaskochfeld

Die ausgewählte Taste bleibt eingeschaltet und zeigt die erfolgte Auswahl an; nach 10 Sekunden beginnt die Taste kurz zu blinken und zeigt dadurch die erfolgte Speicherung der Auswahl an.

Logische Verbindung zwischen der Haube und dem SNAP ^® (falls SNAP ^® vorgesehen ist).

Die Verbindung zwischen der Haube und SNAP ^® erfolgt automatisch. Es ist keine Einstellung durchzuführen.

Automatische Bedienung und Verbindung mit SNAP®

ON/OFF Taste für das Licht

Kurz drücken um das Licht auf dem Kochfeld ein- oder auszuschalten.

Gedrückt halten um den Lichtton einzustellen.

Taste zur Auswahl der hohen Geschwindigkeit (Saugkraft):

- erster Druck

Taste zur Auswahl der intensiven Geschwindigkeit (Saugkraft):

- zweiter Druck

Blinkende Taste. Die intensive Geschwindigkeit (Saugkraft) hat eine dauer von 5 Minuten. Anschließend kehrt die Geschwindigkeit (Saugkraft) zurück auf durchschnittlichen Geschwindigkeit.

Hinweis: Indem man erneut drückt kehrt man zur hohen Geschwindigkeit (Saugkraft) zurück.

Taste zur Auswahl der durchschnittlichen Geschwindigkeit (Saugkraft)

Taste zur Auswahl der niedrigen Geschwindigkeit (Saugkraft) – wenn diese Taste blinkt weißt dies darauf hin, dass der Filter für das Fett gereinigt werden sollte.

Taste Off für den Motor (stand-by)

Indikatoren zur Saturation der Filter

In regelmäßigen Abständen signalisiert die Dunstabzugshaube die Notwendigkeit der Pflege der Filter.

Taste 3 ^+ Lichtschalter dauernd leuchtend: Die Pflege der Filter für das Fett durchführen.

Taste 3 ^+ Lichtschalter blinkend: Die Pflege des Aktivkohlefilters durchführen

Hinweis: Das Signal der Saturation der Filter iost innerhalb einer Minute nach dem ausschalten der Dunstabzugshaube ersichtlich, innerhalb dieser Zeit

solltze ein Reset der Indikatoren der Saturation durchgeführt werden.

Reset5 der Indikatoren der Saturation der Filter:

Lange die Taste 3 ^+ gedrückt halten

Aktivierung des Indikators der Saturation des Aktivkohlefilters

Hinweis: Dieser Vorgang muss durchgeführt werden während die Dunstabzugshaube ausgeschaltet ist.

Dieser Indikator ist normalerweise ausgeschaltet,

drücken Sie die Taste 3 ^+ lange gedrückt um die Funktion zu aktivieren: Die Taste wird anschließend dauernd leuchten

Um die Funktion auszuschalten drücken sie die Taste

3 ^+ lange gedrückt: Die Taste wird danach blinken.

Automatische Bedienung (Sensor) und Verbindung mit dem SNAP® Achtung! Ob die Dunstabzugshaube einwandfrei funktionieren wird hängt von den „Einstellungen der Parameter zur Automatischen Bedienung“ ab (Siehe entsprechenden Absatz)

Automatische Bedienung (Sensor))

Die Taste S drücken (die Taste erleuchtet weiß).

Die Geschwindigkeit der Saugkraft der Dunstabzugshaube wird sich auf der Grundlage des Sensors der Intensität der Rauchentwicklung anpassen..

Automatische Bedienung (Sensor) und Verbindung mit dem SNAP®

Die Taste drücken (Die Taste Leuchtet orange. Dies beschreibt die automatische Funktion mit SNAP®).

Hinweis: Der SNAP ^® ist eine Saugvorrichtung, die als Hilfe dient und mit der Dunstabzugshaube funktioniert. Für weitere Fragen wenden sie sich an das Handbuch in dem die Anweisungen zum SNAP ^® enthalten sind.

Regulierung der Parameter für die Automatische Bedienung

Hinweis: Alle Vorgänge der Kalibrierung, Aussortierung, Regulierung und logischer Verbindung müssen bei ausgeschalteter Dunstabzugshaube durchgeführt werden (OFF).

Die Regulierung der Parameter erfolgt normalerweise jedes Mal automatisch wenn die Dunstabzugshaube wieder mit einem Stromkreis verbunden wird (z.B.: bei der Erstinstallierung oder bei einem Blackout) oder manuell.

Manuelle Regulierung

Durchzuführen wenn man Mängel an der Automatischen Bedienung feststellt und sollte nur durchgeführt werden wenn in der Küche normale Umweltbedingungen herrschen.

Die manuelle Regulierung sieht vor:

• Kalibrierung der Dunstabzugshaube:
- Auswahl des Kochfeldes (Gas - Induktion oder Elektrisch).

- Logische Verbindung zwischen Dunstabzugshaube und SNAP® (Wenn SNAP® vorhanden).

Kalibrierung der Dunstabzugshaube

Die Taste lange gedrückt halten, die Taste beginnt zu blinken um anzuzeigen, dass die Kalibrierung begonnen hat, der Vorgang der Kalibrierung wird ca. 5 Min dauern.

Auswahl des Kochfeldes (Gas - Induktion oder Elektrisch)

Gleichzeitig lange die Tasten 1 und 2 gedrückt halten: die Tasten 1, und

3 ^+ beginnen für 5 Min zu blinken.

Innerhalb dieser Zeit drücken Sie:

Die Taste 1 im Falle eines Gas Kochfeldes Die Taste 2 im Falle eines Elektrokochfeldes Die Taste 3* im Falle eine

Induktionskochfeldes

Die ausgewählte Taste wird weiter leuchten, um die erfolgreiche Auswahl zu bestätigen, nach 10 sekunden wird die Taste kurz blinken um anzuzeigen, dass die Auswahl registrieret worden ist.

Logische Verbindung zwischen Dunstabzugshaube und SNAP ^® (wenn SNAP ^® vorhanden).

Die Verbindung zwischen Dunstabzugshaube und SNAP ^® ist automatisch. Es sind keine Einstellungen nötig.

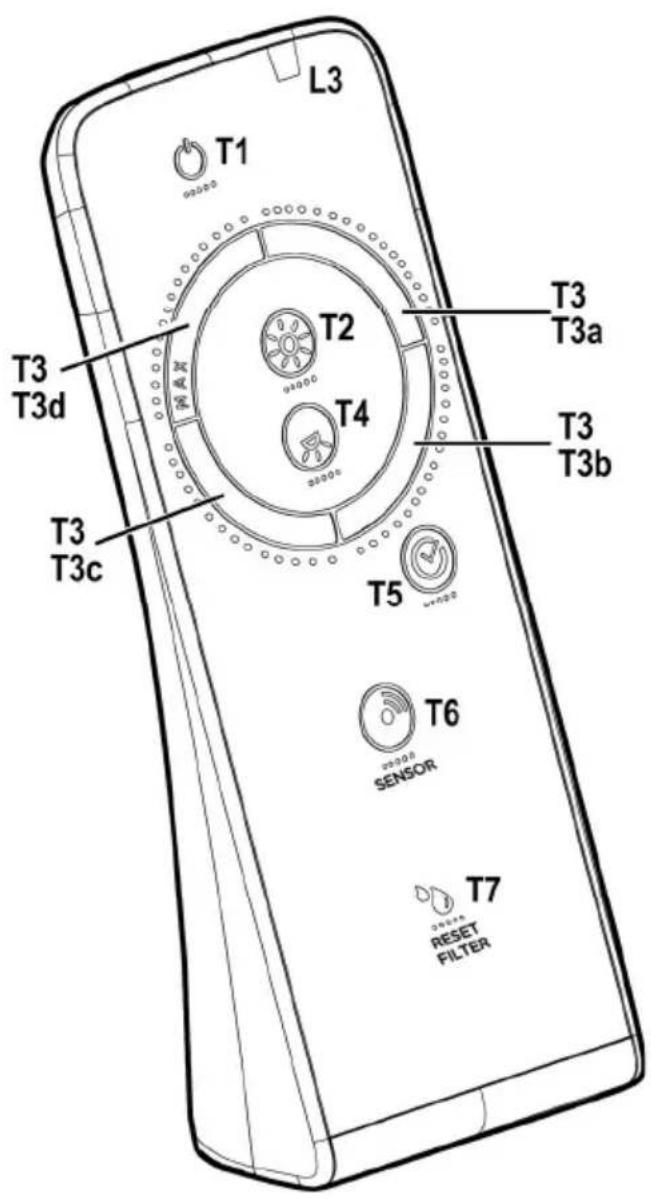

Fernbedienung

Achtung! Einige Funktionen dieser Fernbedienung sind nur mit einigen Abzugshaubenmodellen aktivierbar.

L3 T1 T2 T3 T3a T4 T3 T3b T3 T3d T3 T3c T5 T6 SENSOR T7 RESET FILTER

Aufnahme der Fernbedienung:

In der ersten Versorgungsminute der Dunstabzugshaube T2 + T5 lang drücken. Die erfolgte Aufnahme der Fernbedienung ist an der Dunstabzugshaube sichtbar.

Beschreibung der Funktionen des Fernbedienung

T1. Taste OFF
T2. Taste ON/OFF und Stärkeeinstellung des gedämpften Lichts
T3. Steuerungstaste der Ansauggeschwindigkeit (Leistung):
T4. Taste ON/OFF Licht des Kochfelds
T5. Taste ON/OFF verzögertes Ausschalten der Dunstabzugshaube
T6. Taste ON/OFF Sensor
T7. Rückstellungstaste Meldung Filtersättigung
L3. LED-Kontrollleuchte: Betrieb der Fernbedienung

Anmerkung: die Tasten streifen und dabei einen leichten Druck ausüben, um die erhältlichen Funktionen auszuwählen.

T1. Taste OFF
Drücken, um die Dunstabzugshaube auszuschalten.
T2. Taste ON/OFF und Stärkeeinstellung des gedämpften Lichts Kurz drücken, um das gedämpfte Licht ein- bzw. auszuschalten.
Länger drücken, um seine Lichtstärke zu regeln.
Anmerkung: Die Beleuchtung mit gedämpftem Licht ist nur in ein paar Modellen erhältlich.
T3. Steuerungstaste der Ansauggeschwindigkeit (Leistung):
Die Taste ausgehend von jeder beliebigen Position leicht streifen und dabei eine drehende Bewegung im bzw. gegen den Uhrzeigersinn ausführen, um die Ansauggeschwindigkeit zu erhöhen oder zu senken.
Die Taste ist in mehrere Bereiche aufgeteilt, die gewünschte Geschwindigkeit kann ausgewählt werden, wenn direkt auf den gewünschten Bereich gedrückt wird:
T3a: Geschwindigkeit 1 (niedrige Ansaugung)
T3b: Geschwindigkeit 2 (mittlere Ansaugung)
T3c: Geschwindigkeit 3 (hohe Ansaugung)
T3d: Geschwindigkeit 4 (intensive Ansaugung)
T4. Taste ON/OFF Licht des Kochfelds
Drücken, um das Licht des Kochfelds an- bzw. auszuschalten.
T5. Taste ON/OFF verzögertes Ausschalten Dunstabzugshaube.
Drücken, um das verzögerte Ausschalten der instabzugshaube auf der Basis der in diesem Augenblick ven Ansauggeschwindigkeit (Leistung) zu programmieren:
Geschwindigkeit 1 (niedrige Ansaugung): 20 Minuten
Geschwindigkeit 2 (mittlere Ansaugung): 15 Minuten
Geschwindigkeit 3 (hohe Ansaugung): 10 Minuten
T6. Taste ON/OFF Sensor
Lang drücken, um den Modus mit Sensor zu tivieren/deaktivieren, der den automatischen Betrieb der nsaugung beinhaltet.
Anmerkung: Der Sensor ist nur in ein paar Modellen erhältlich.
T7. Rückstellungstaste Meldung Filtersättigung.

Wartung der Fernbedienung

Reinigung der Fernbedienung:

Die Fernbedienung mit einem weichen Tuch und einer neutralen Reinigungslösung (nicht scheuernd) reinigen.

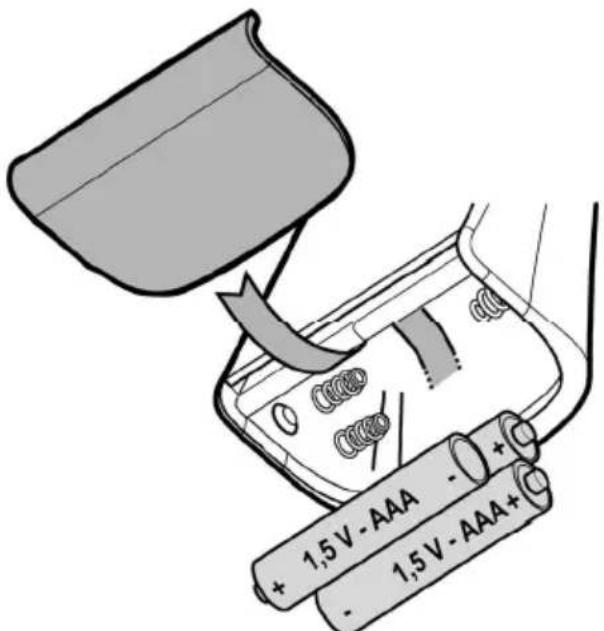

Batteriewechsel:

• Das Batteriefach öffnen.
• Die leeren Batterien durch drei neue 1,5V-AAA-Batterien austauschen.
Beim Einsetzen der neuen Batterie die im Batteriefach angegebenen Polungen einhalten!
• Das Batteriefach schließen.

+ 1,5 V - AAA - - 1,5 V - AAA + C

Entsorgung der Batterien

Die Entsorgung der Batterien muss nach den gültigen nationalen Regeln und Gesetzen erfolgen.

Benutze Batterien niemals in den Hausmüll werfen.

Die Batterien müssen auf sichere Weise entsorgt werden.

Für weitere Informationen über Umweltschutz, Wiederverwertung und Entsorgung von Batterien wenden Sie sich bitte an die mit der Mülltrennung beauftragten Stellen.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

Bild 11-12-24-25

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion) Bild 23

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den vollständigen Spülzyklus – ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach diesen bei 100° für 10 Minuten in den Ofen legen, um ihn vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet. Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche. Sie haben eine Leistungsdauer, die das Zehnfache deren der traditionellen Lichter ist und bieten eine Energieersparnis bis zu 90%.

Um die Leds mit neuen zu ersetzen, setzen Sie sich bitte mit dem Kundendienst in Verbindung.

Automatische werking (sensor), SNAP® verbinding

Automatische werking (sensor), SNAP® verbinding

for at aktivere funktionen: Tasten de lys.
