Tipo de producto	Acoplador de pared LC/LC para fibras multimodo
Marca	Tripp Lite
Modelo	N455-BC01-IND
Categoría	Conectividad industrial
Tipo de conector	LC/LC dúplex
Tipo de fibra	Multimodo
Protección (con accesorios)	IP44 (salpicaduras de agua) / IP68 (inmersión hasta 1,5 m durante 60 min)
Montaje	En pared (corte estándar Keystone)
Dimensiones (aprox.)	25 x 25 x 30 mm
Material de la carcasa	Plástico industrial resistente a impactos
Color	Negro
Temperatura de funcionamiento	-40°C a +85°C
Garantía	De por vida limitada
Compatibilidad de cables	Serie N820-XXM-IND (fibras LC/LC)
Mantenimiento	No requiere mantenimiento; limpiar los conectores con un kit adecuado
Seguridad	Usar con cables y cajas industriales homologados para alcanzar el grado IP deseado
Piezas de repuesto	Sin piezas desmontables; conjunto sellado
Reparabilidad	No reparable; reemplazar la unidad defectuosa

Preguntas frecuentes - N455BC01IND Tripp Lite

¿Qué tipo de fibra soporta este acoplador N455-BC01-IND?

Este acoplador está diseñado para fibras multimodo con conectores LC/LC dúplex.

¿Qué grado de protección (IP) ofrece este acoplador?

Solo, no tiene grado IP. Asociado a una caja de montaje en superficie N206-SB01-IND o una placa de cubierta N206-FPXX-IND, alcanza IP44 (salpicaduras de agua) o IP68 (inmersión hasta 1,5 m durante 60 min) según la configuración.

¿Cómo instalar el acoplador de pared N455-BC01-IND?

Perfore una abertura en la caja o placa de cubierta, inserte el acoplador y fíjelo con los tornillos suministrados. Utilice los pasacables M16 incluidos para las entradas de cable. Consulte la sección 2 del manual.

¿Este acoplador es compatible con cables HDMI o USB?

No, este modelo es específico para fibras ópticas. Para HDMI, use P569-000-FF-IND; para USB, U325-000-IND.

¿Qué cables de fibra usar con el N455-BC01-IND?

Use los cables de conexión de fibra dúplex multimodo de la serie N820-XXM-IND (ej. N820-01M-IND para 1 m).

¿El N455-BC01-IND es estanco por sí solo?

No. Para protección contra agua y polvo, debe instalarse en una caja o placa de cubierta Tripp Lite de la serie IND y con cables adecuados.

¿Puedo usar este acoplador en exteriores?

Sí, si se monta en una caja adecuada (ej. N206-SB01-IND) y los cables están correctamente sellados, soporta condiciones exteriores severas.

¿Cuál es la garantía del N455-BC01-IND?

Tripp Lite ofrece una garantía de por vida limitada que cubre defectos de materiales y fabricación.

¿Este acoplador soporta la inmersión?

En combinación con una caja IP68 (como el N206-SB01-IND) y cables estancos, puede sumergirse hasta 1,5 m durante 60 minutos.

¿Qué herramientas se necesitan para la instalación?

Un destornillador (no incluido) y eventualmente una herramienta para retirar las entradas perforables de la caja.

MANUAL DE USUARIO N455BC01IND Tripp Lite

Guía de Inicio Rápido

Soluciones de

Conectividad Industrial

Serie de Modelos: N206-XXX-IND, P569-XXX-IND, U325-XXX-IND, N200P-XXX-IND, N455-XXX-IND, N820-XXX-IND Ver página 14 para una lista completa de modelos.

2) Las soluciones de conectividad industrial de Tripp Lite son compatibles con el estándar IP44 para protección contra intrusión de agua en ambos lados, así como el estándar IP68 para protección contra polvo, suciedad y arena invasivos e inmersión en hasta 1.5 m de agua por 60 minutos.

Nota: Ciertas combinaciones de productos son necesarias para alcanzar los estándares IP44 o IP68.

Consulte la sección 4. Combinaciones de Productos para Protección IP44 e IP68 para más información. La especificación de protección IP68 se basa en la garantía del fabricante.

English 1 • Français 25 • Русский 37

TRIPP·LITE

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Índice

Lista Completa de Productos para Soluciones de Conectividad 15 Industrial

1. Dimensiones de la Caja de Superficie N206-SB01-IND 16
   2 Instalación de Acoplador de Mampara Industrial 17 (N206-BC01-IND, U325-000-IND, P569-000-FF-IND, N455-BC01-IND)
2. Instalación de Conector Industrial Keystone (N206-KJ01-IND) 19
3. Combinaciones de Productos para Protección IP44 e IP68 22
   Garantía 23

Lista Completa de Productos para Soluciones de Conectividad Industrial

Placas Frontales Industriales

N206-FP01-IND (1 Recorte)

N206-FP02-IND (2 Recortes)

N206-FP04-IND (4 Recortes)

Caja de Instalación Industrial en Superficie

N206-SB01-IND

Acopladores de Conectores y Conectores Keystone

N206-BC01-IND

(Acoplador de Conector Cat5e/6)

N206-KJ01-IND (Conector Keystone)

U325-000-IND (Acoplador USB 3.0)

P569-000-FF-IND (Acoplador HDMI 4K)

N455-BC01-IND

(Acoplador de Fibra Multimodo LC/LC IP68)

Cables Patch Industriales y Cables 4PPoE (90W)

N206-PC03-IND

(Cable Patch Cat5e / Cat6 de 91 cm [3 pies])

N206-PC10-IND

(Cable Patch Cat5e / Cat6 de 3.05 m [10 pies])

N206-PC16-IND

(Cable Patch Cat5e / Cat6 de 4.88 m [16 pies])

N206-PC23-IND

(Cable Patch Cat5e / Cat6 de 7 m [23 pies])

N206-PC33-IND

(Cable Patch Cat5e / Cat6 de 10 m [33 pies])

N206-PC50-IND

(Cable Patch Cat5e / Cat6 de 15.2 m [50 pies])

N200P-003BL-IND

(Cables Cat6 4PPoE de 91.4 cm [3 pies])

N200P-010BL-IND

(Cables Cat6 4PPoE de 3.05 cm [10 pies])

N200P-016BL-IND

(Cables Cat6 4PPoE de 4.88 m [16 pies])

N200P-023BL-IND

(Cables Cat6 4PPoE de 7 m [23 pies])

N200P-033BL-IND

(Cables Cat6 4PPoE de 10 m [33 pies])

Cables Patch Industriales y

Cables 4PPoE (90W) (continuación)

N200P-050BL-IND

(Cables Cat6 4PPoE de 15.2 m [50 pies])

Cables USB 3.0 Industriales

U325-003-IND (Cable USB 3.0 de 91.4 cm [3 pies])

U325-006-IND (Cable USB 3.0 de 1.83 m [6 pies])

U325-010-IND (Cable USB 3.0 de 3.05 m [10 pies])

U325-013-IND (Cable USB 3.0 de 3.96 m [13 pies])

Cables HDMI 4K Industriales

P569-003-IND (Cable HDMI 4K de

91 cm [3 pies], 1 conector resistente al agua)

P569-006-IND (Cable HDMI 4K de

1.83 m [6 pies], 1 conector resistente al agua)

P569-010-IND (Cable HDMI 4K de 3.05 m [10 pies], 1 conector resistente al agua)

P569-012-IND (Cable HDMI 4K de 3.66 m [12 pies], 1 conector resistente al agua)

P569-003-IND2 (Cable HDMI 4K de 91 cm [3 pies], 2 conectores resistentes al agua)

P569-006-IND2 (Cable HDMI 4K de 1.83 m [6 pies], 2 conectores resistentes al agua)

P569-010-IND2 (Cable HDMI 4K de 3.05 m [10 pies], 2 conectores resistentes al agua)

P569-012-IND2 (Cable HDMI 4K de 3.66 m [12 pies], 2 conectores resistentes al agua)

Cables Patch Industriales

de Fibra Multimodo Dúplex

N820-01M-IND

(Cables Patch de fibra LC/LC de 1 m)

N820-02M-IND

(Cables Patch de fibra LC/LC de 2 m)

N820-05M-IND

(Cables Patch de fibra LC/LC de 5 m)

N820-10M-IND

(Cables Patch de fibra LC/LC de 10 m)

Juego de Ensamble de Cable Impermeable

N206-WK01-IND

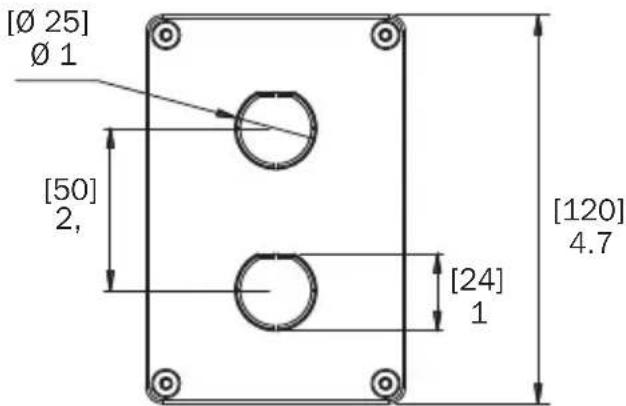

1. Dimensiones de la Caja de Instalación en Superficie N206-SB01-IND

Dimensiones: [mm] PULGADAS

Recorte para Cable de 0.5" (M16)

Recorte para Tubo Conduit de 1.25" (M32)

Nota: También están disponibles soluciones de USB, HDMI y fibra. Destornillador no incluido. Es posible que se requieran herramientas adicionales para eliminar los recortes.

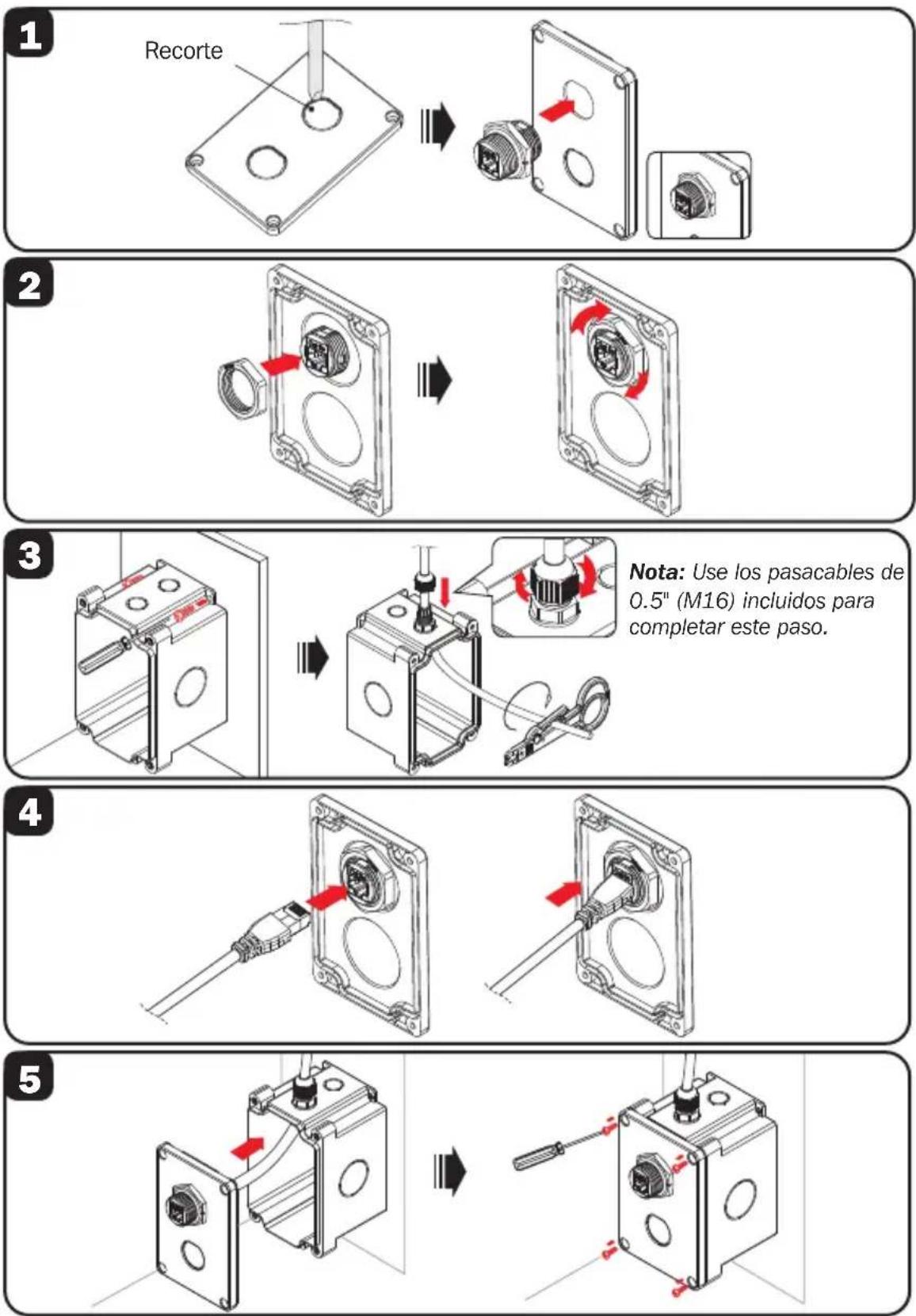

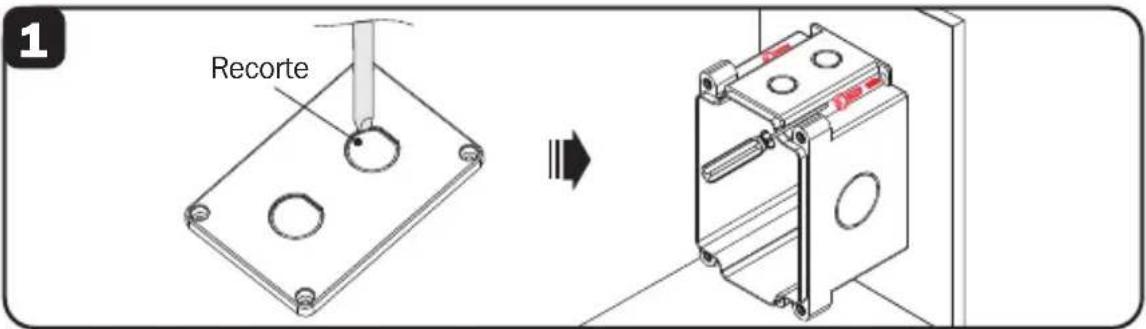

2. Instalación de Acoplador de Mampara Industrial (N206-BC01-IND, U325-000-IND, P569-000-FF-IND y N455-BC01-IND)

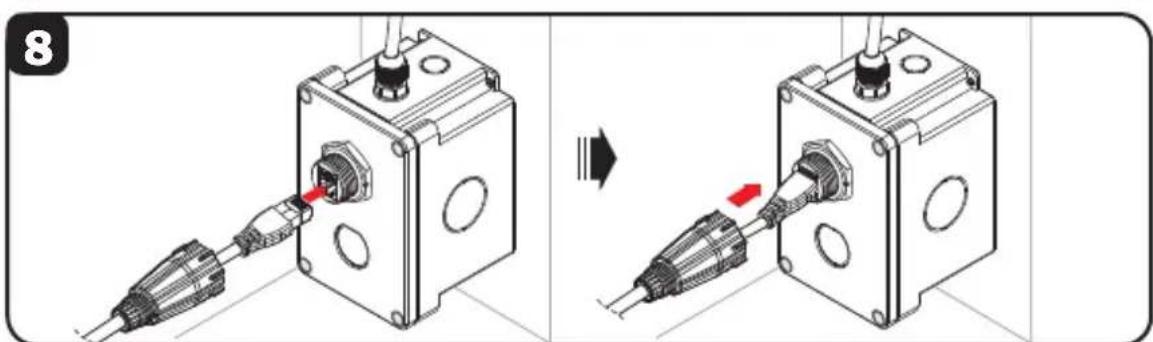

7 Para la conexión de acoplamiento delantero, puede usar los cables industriales de la serie N206-PCXX-IND, U325-XXX-IND, P569-XXX-IND, N820-XXX-IND o N200P-XXBL-IND. Usted también puede optar por ensamblar su propia conexión de cable con el juego de ensamble impermeable N206-WK01-IND. N206-WK01-IND

Nota: Es posible que se requieran herramientas adicionales para eliminar los recortes.

1 Recorte

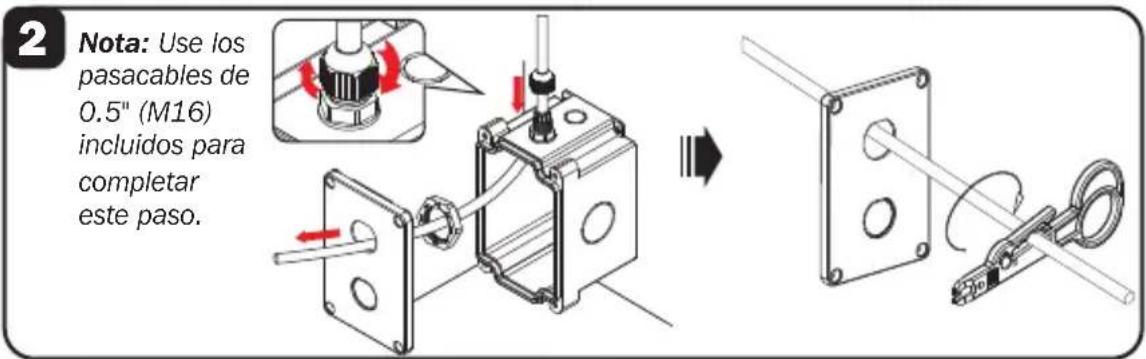

2 Nota: Use los pasacables de 0.5" (M16) incluidos para completar este paso.

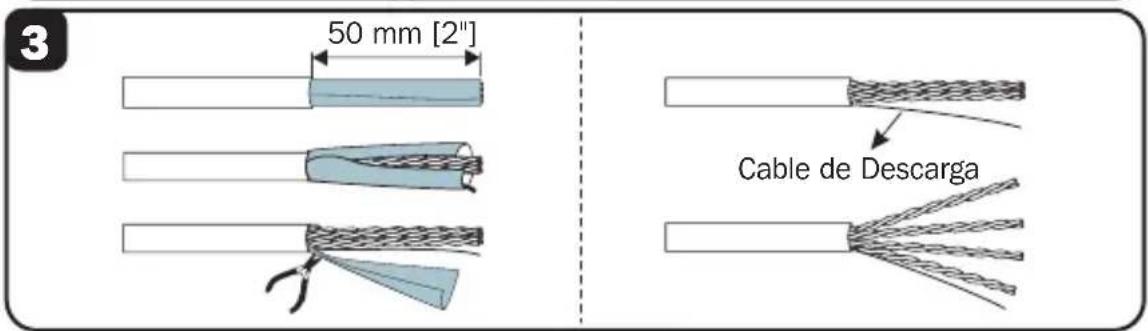

3 50 mm [2" Cable de Descarga

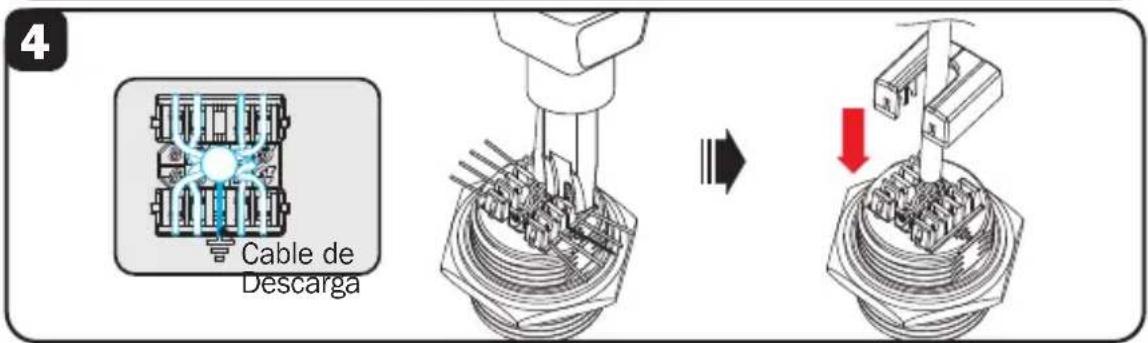

4 Cable de Descarga

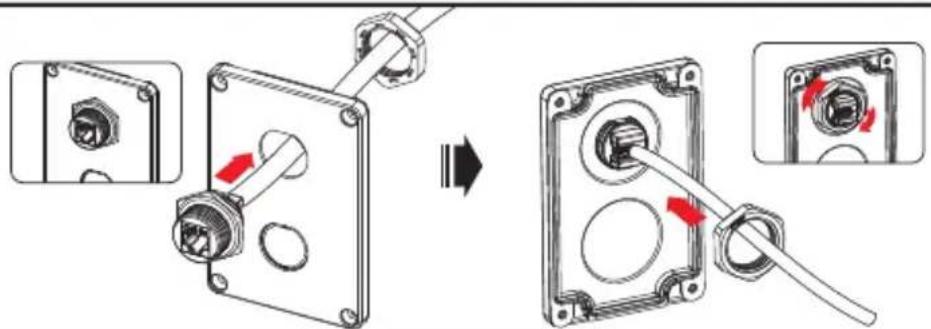

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

5

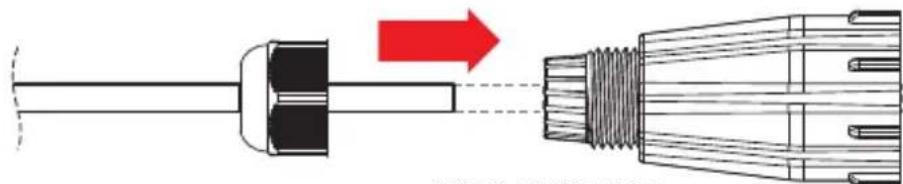

Para la conexión de acoplamiento delantero, puede usar los cables industriales de la serie N206-PCXX-IND. Usted también puede optar por ensamblar su propia conexión de cable con el juego de ensamble impermeable N206-WK01-IND.

4. Combinaciones de Productos para Protección IP44 e IP68

Nota: Para entornos IP68 (sumersión en hasta 1.5 m de agua por 60 minutos), debe usarse el N206-SB01-IND (no el N206-FPXX-IND). La especificación IP68 de hasta 1.5 m de agua por hasta 60 minutos se basa en la garantía del fabricante.

Placa Frontal	Acopladores de Mampara/ Conectores Keystone	Cables Patch Industriales / Cables USB 3.0 Industriales		Juego de Ensamble de Cable Impermeable
N206-FPXX-IND N20	6-BC01-IND (Acoplador de Conector)	N206-PCXX-IND (Cable Cat5e/Cat6)	o	N206-WK01-IND
N206-FPXX-IND N20	6-KJ01-IND (Conector Keystone)	N206-PCXX-IND (Cable Cat5e/Cat6)		N206-WK01-IND
N206-FPXX-IND N20	6-BC01-IND (Acoplador de Conector)	N200P-XXX-IND (Cables Cat6 4PPoE)		N206-WK01-IND
N206-FPXX-IND U32	5-000-IND (Acoplador USB 3.0)	U325-XXX-IND (Cable USB 3.0)
N206-FPXX-IND P56	9-000-FF-IND (Acoplador HDMI 4K)	P569-XXX-IND/P569-XXX-IND2 (Cable HDMI 4K)
N206-FPXX-IND N45	5-BC01-IND (Acoplador de Fibra LC/LC)	N820-XXM-IND (Cable de Fibra LC/LC)
Caja para Instalación en Superficie	Acopladores de Mampara/ Conectores Keystone	Cables Patch Industriales / Cables USB 3.0 Industriales		Juego de Ensamble de Cable Impermeable
N206-SB01-IND N20	6-BC01-IND (Acoplador de Conector)	N206-PCXX-IND (Cable Cat5e/Cat6)	o	N206-WK01-IND
N206-SB01-IND N20	6-KJ01-IND (Conector Keystone)	N206-PCXX-IND (Cable Cat5e/Cat6)		N206-WK01-IND
N206-SB01-IND N20	6-BC01-IND (Acoplador de Conector)	N200P-XXX-IND (Cables Cat6 4PPoE)		N206-WK01-IND
N206-SB01-IND U32	25-000-IND (Acoplador USB 3.0)	U325-XXX-IND (Cable USB 3.0)
N206-SB01-IND P56	69-000-FF-IND (Acoplador HDMI 4K)	P569-XXX-IND/P569-XXX-IND2 (Cable HDMI 4K)
N206-SB01-IND N45	55-BC01-IND (Acoplador de Fibra LC/LC)	N820-XXM-IND (Cable de Fibra LC/LC)

Garantía

Garantía limitada de por vida

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por su vida útil. Si el producto resulta defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción. El servicio bajo esta garantía sólo puede obtenerse por el comprador enviando o embarcando el producto (con todos los cargos de envío o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609. El vendedor reembolsará los cargos de envío.

Antes de devolver cualquier equipo para reparación, visite tripplite.com/support.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS.

(Algunos estados no permiten limitaciones en cuanto dura una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Información de Cumplimiento con WEEE por los Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
