MANUAL DE USUARIO B127M101H Tripp Lite

LOCAL TRANSMITTER REMOTE RECEIVER

Standard Extender Kit Installation

Manual del Propietario

Extensores HDMI sobre Cat6 para Aplicaciones Médicas

Modelo de Juego Extensor: B127M-101-H

Modelo de Receptor: B127M-100-H

Modelo de Divisor: B127M-004-H

English 1 • Français 33 • Русский 49 • Deutsch 65

TRIPP·LITE

Excelencia en Manufactura.

HDMI ^TM

HIGH DEFINITION MULTIBRORA INTERFACE

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Contenido del Empaque

Unidad Divisora B127M-004-H

• Fuente de Alimentación Externa (Entrada: 100V \~ 240V, 50Hz / 60Hz, 0.6A; Salida: 24V 1A)
• Adaptadores de Clavija Internacional: NEMA 1-15P Norteamérica; AS/NZS 3112 Australia; BS 1363 Reino Unido; CEE 7/16 Schuko
• Accesorios de Instalación
• Manual del Propietario

Unidad Receptora B127M-100-H

• Accesorios de Instalación
• Manual del Propietario

Juego Extensor B127M-101-H

• Fuente de Alimentación Externa (Entrada: 100V \~ 240V, 50Hz / 60Hz, 0.6A; Salida: 24V 1A)
• Adaptadores de Clavija Internacional: NEMA 1-15P Norteamérica; AS/NZS 3112 Australia; BS 1363 Reino Unido; CEE 7/16 Schuko
• Accesorios de Instalación
• Manual del Propietario

Accesorios Opcionales

• Cables Patch Cat6 de Alambre Sólido 24 AWG de la Serie N202
- Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A

Características del Producto

B127M-004-H

• Divida y extienda una señal HDMI a cuatro receptores hasta a 70.1 m [230 pies] de distancia sobre cableado STP Cat6
• Soporta resoluciones de video de hasta 4K x 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, con Submuestreo de Croma 4:4:4
• Soporta audio de sonido envolvente de hasta 7.1 canales
• La tecnología PoC proporciona energía de la unidad divisora a todas las unidades receptoras
• Compatible con HDCP 2.2 y HDR
• El soporte a múltiples resoluciones permite a todos los receptores conectados conectarse a cualquier pantalla HDMI 1080p, 4K @ 30 Hz o 4K @ 60 Hz sin afectar la resolución de las otras pantallas conectadas
• El puerto HDMI local soporta video 4K @ 60 Hz
• Cumple con los Estándares IEC 61000-4-2 (ESD) Nivel de Prueba 4 (Contacto de 8 KV, Aire de 15 KV), IEC 60601-1-2 y CISPR 11 Grupo 1 Clase EMI/RFI para entornos médicos
• Incluye los accesorios de instalación que permiten que la unidad sea instalada en pared, rack o poste.
• Conectar y Usar—No requiere software ni controladores

Características del Producto

B127M-100-H

• Reciba una señal HDMI desde un transmisor/divisor B127M alejado hasta a 70.1 m [230 pies] sobre cableado STP Cat6
• Soporta resoluciones de video de hasta 4K x 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, con Submuestreo de Croma 4:4:4
• Soporta audio de sonido envolvente de hasta 7.1 canales
• La tecnología PoC proporciona energía al receptor desde un extensor o divisor conectado
• Compatible con HDCP 2.2 y HDR
• Cumple con los Estándares IEC 61000-4-2 (ESD) Nivel de Prueba 4 (Contacto de 8 KV, Aire de 15 KV), IEC 60601-1-2 y CISPR 11 Grupo 1 Clase EMI/RFI para entornos médicos
• Incluye los accesorios de instalación que permiten que la unidad receptora sea instalada en pared, rack o poste.
• Conectar y Usar—No requiere software ni controladores

Características del Producto

B127M-101-H

• El transmisor extiende una señal HDMI al receptor hasta a 70.1 m [230 pies] de distancia sobre cableado STP Cat6
• Soporta resoluciones de video de hasta 4K x 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, con Submuestreo de Croma 4:4:4
• Soporta audio de sonido envolvente de hasta 7.1 canales
• La tecnología PoC proporciona energía de la unidad transmisora a la unidad receptora conectada
• Compatible con HDCP 2.2 y HDR
• El soporte a múltiples resoluciones permite al receptor conectado conectarse a cualquier pantalla HDMI 1080p, 4K @ 30 Hz o 4K @ 60 Hz
• El puerto HDMI local soporta video 4K @ 60 Hz
• Cumple con los Estándares IEC 61000-4-2 (ESD) Nivel de Prueba 4 (Contacto de 8 KV, Aire de 15 KV), IEC 60601-1-2 y CISPR 11 Grupo 1 Clase EMI/RFI para entornos médicos
• Incluye los accesorios de instalación que permite instalar las unidades transmisora y receptora en rack, en la pared o en poste.
• Conectar y Usar—No requiere software ni controladores

Limitación de Responsabilidad

Antes de la instalación, compruebe los siguientes ajustes de su(s) fuente(s) y televisor(es) o monitor(es):

1. Configure la pantalla a 60 Hz. Cerciórese de la configuración de fábrica, ya que el valor predeterminado puede estar configurado a una frecuencia (Hz) menor que la anunciada.
2. Asegurarse de que el valor de entrada de su monitor esté configurado a HDMI 2.0. Algunas pantallas pueden tener una configuración predeterminada a HDMI 1.4
3. Verifique que su monitor tenga habilitada la función HDR. Algunas pantallas pueden tener esta función deshabilitada como configuración de fábrica.
4. Verifique que la Configuración de Color Verdadero Ultra HD [UHD] está habilitada en su televisor o monitor. Confirme con el fabricante de su televisor o monitor qué puertos HDMI soportan Color Verdadero UHD.

Nota: Para conectar un monitor local al transmisor en su instalación, puede ser necesario deshabilitar el ajuste de color verdadero UHD en su TV o monitor local (dependiendo de marca y modelo) para lograr la resolución 4K @ 60Hz.

Instrucciones de Instalación

El B127M-004-H, B127M-100-H y B127M-101-H incluyen accesorios de instalación que permiten una variedad de métodos de instalación.

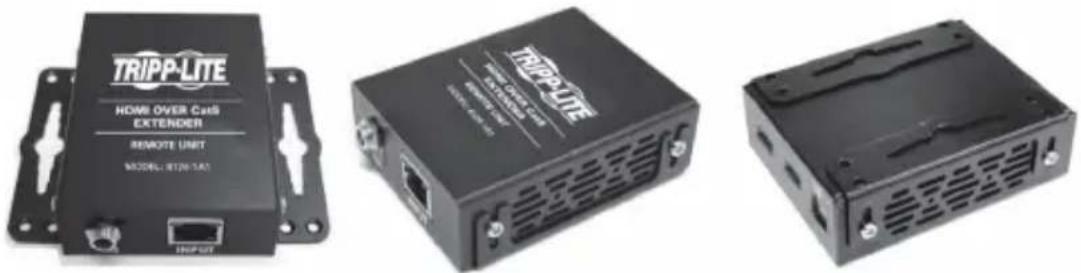

Las siguientes imágenes ilustran cómo pueden fijarse los soportes de instalación incluidos para las diferentes instalaciones.

Nota: El modelo mostrado en las imágenes de abajo es solo para fines ilustrativos. El producto puede variar según el número de modelo, tamaño u orientación del puerto. Las opciones de instalación para todas las unidades sobre Cat6 son las mismas.

Instalación en la Pared

Instalación en Rack Instalación en Poste de 19"

Instalación Estándar del Divisor

Notas:

• Haga pruebas para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.
• Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un número de calibre [AWG] mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 de la Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.
• El diagrama de instalación muestra una unidad divisora B127A-004-H y unidades receptoras B127M-100-H.
• No se requiere alimentación externa en las unidades receptoras remotas debido a la tecnología PoC incorporada en las unidades.

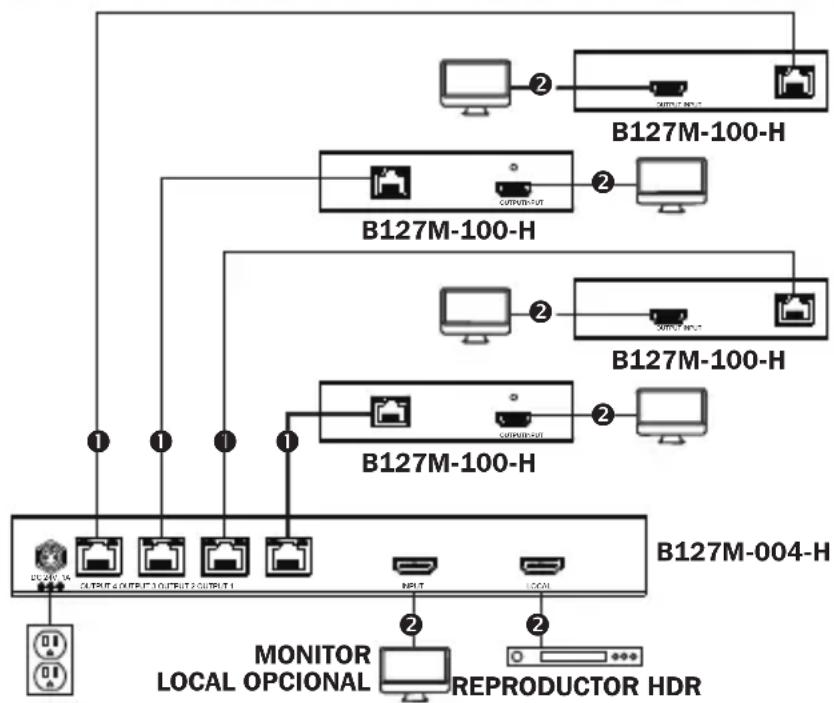

Instalación Estándar del Divisor

B127M-004-H + B127M-100-H

① Cable Cat6 de hasta 70.1 m [230 pies] a 4K @ 60 Hz
② Cable HDMI 2.0 de hasta 4.5 m [15 pies] @ 4K/60 Hz

1. Asegúrese de que todos los equipos en la instalación—como televisores, reproductores Blu-ray y el divisor—estén apagados.
2. Utilizando un cable HDMI 2.0 (como los cables serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto de ENTRADA en la unidad divisora.

Instalación Estándar del Juego Extensor

1. Opcional para el B127M-004-H: Con un cable HDMI 2.0 (como los cables de la Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCALOUT en la unidad B127M-004-H.
2. Usando cable Cat6, conecte el puerto de salida RJ45 en la unidad divisora local a los puertos de entrada RJ45 de hasta cuatro unidades receptoras remotas.
3. Utilizando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la unidad receptora remota del puerto HDMI a un monitor.
4. Encienda sus televisores y monitores conectados. El LED LOCAL (naranja) se iluminará para indicar que Puerto local ha sido conectado a una pantalla.
5. Conecte la fuente de alimentación externa a la unidad divisora. Enchúfela en un tomacorriente de pared disponible o en un supresor de sobretensiones, unidad de distribución de energía [PDU] o sistema de respaldo ininterrumpible [UPS] de Tripp Lite. El LED POWER (verde) en la unidad divisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. Los LED POWER (verde) en las unidades receptoras remotas se iluminarán para indicar que la unidad está recibiendo energía de la unidad divisora local a través de la tecnología PoC.

Instalación Estándar del Juego Extensor

1. Encienda la fuente de HDMI. El LED OUTPUT (naranja) en la unidad divisora local se iluminará para indicar que se está recibiendo una señal de la fuente.
2. El LED RJ45 (naranja) se iluminará en las unidades divisora local y receptoras remotas para indicar que se está recibiendo una señal de la fuente a la pantalla. Ahora se debe mostrar la pantalla en el(los) monitor(es) conectado(s).

Instalación Estándar del Juego Extensor

Notas:

• Haga pruebas para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.
• Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido 26 AWG. El uso de cable Cat6 de alambre trenzado o cable con un número de calibre [AWG] mayor a 26 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 de la Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.
• El diagrama de instalación muestra un juego de transmisor y receptor B127A-101-H.
• No se requiere alimentación externa en las unidades receptoras remotas debido a la tecnología PoC incorporada en las unidades.

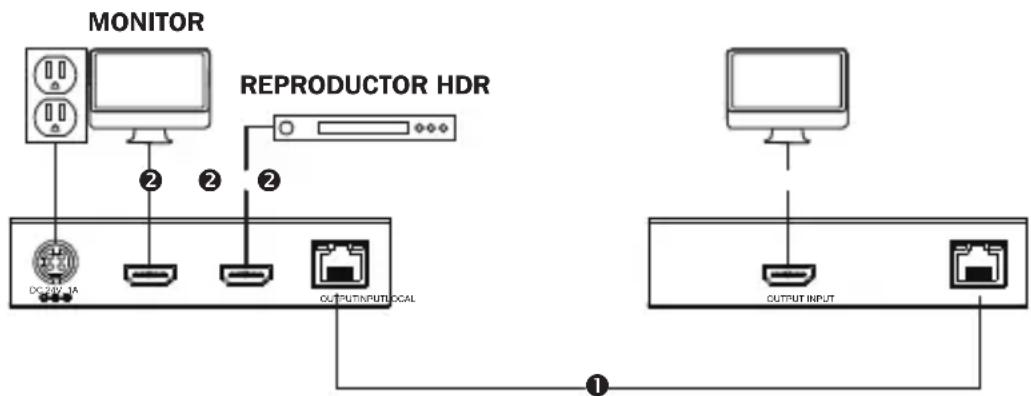

B127M-101-H

① Cable Cat6 de hasta 70.1 m [230 pies] a 4K @ 60 Hz
② Cable HDMI 2.0 de hasta 4.57 m [15 pies] a 4K @ 60 Hz

TRANSMISOR LOCAL RECEPTOR REMOTO

Instalación Estándar del Juego Extensor

1. Asegúrese de que todos los equipos en la instalación—como televisores, reproductores Blu-ray y las unidades transmisora y receptora—estén apagados.
2. Usando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto de entrada en la unidad transmisora.
3. Opcional para B127M-101-H: Usando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCALOUT en la unidad transmisora B127M-101-H.
4. Usando cable Cat6, conecte el puerto de salida RJ45 en la unidad transmisora local al puerto de entrada RJ45 de la unidad receptora remota.
5. Utilizando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la unidad receptora remota del puerto HDMI a un monitor.
6. Encienda sus televisores y monitores conectados. El LED LOCAL (naranja) se iluminará para indicar que Puerto local ha sido conectado a una pantalla.

Instalación Estándar del Juego Extensor

1. Conecte la fuente de alimentación externa a la unidad transmisora. Enchufe la unidad en un tomacorriente de pared disponible o un Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] o Sistema de Respaldo Ininterrumpible [UPS] de Tripp Lite. El LED POWER (verde) en la unidad divisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (verde) en la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local a través de una tecnología PoC.
2. Encienda la fuente de HDMI. El LED OUTPUT (naranja) en la unidad transmisora local se iluminará para indicar que se está recibiendo una señal de la fuente.
3. El LED RJ45 (naranja) se iluminará en las unidades transmisora local y receptora remota para indicar que se está recibiendo una señal de la fuente a la pantalla. Ahora se debe mostrar la pantalla en el(los) monitor(es) conectado(s).

Garantía

Garantía Limitada por 1 Año

TRIPP LITE garantiza por un (1) año a partir de la fecha de compra inicial que este producto no presenta defectos de materiales ni de mano de obra.

La obligación de TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO INDICADO ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE ASUMIRÁ RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES QUE SURJAN COMO RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en desecho

ADVERTENCIA

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
