Tipo de producto	Refrigerador de 4 puertas
Marca	Furrion
Modelo	FCR14ACBQABL01
Volumen total	14 pies³ (396 L)
Volumen compartimento vino	3 pies³ (85 L)
Alimentación eléctrica	115 V CA / 60 Hz
Refrigerante	R134a
Consumo de energía	1,268 kWh/24h
Nivel sonoro	< 45 dB(A)
Rango de temperatura de funcionamiento	+16 °C a +43 °C
Tipo de descongelación	Manual
Tipo de control	Mecánico (termostato rotatorio)
Temperatura del congelador	≤ -17,8 °C
Temperatura compartimento superior derecho	0 °C a +10 °C
Temperatura compartimento superior izquierdo	+2,8 °C a +16 °C (cobertura a 12,8 °C)
Dimensiones (Al × An)	1835 × 806 mm
Iluminación interior	LED
Cajones para verduras	Sí (no lavables en lavavajillas)
Bandeja para hielo	Sí (incluida)
Panel de puerta	Con pestillo de cierre para el transporte
Mantenimiento	Limpieza con bicarbonato de sodio; verificación de las juntas cada 3 a 6 meses
Seguridad	Bloqueo infantil (puertas removibles); no almacenar materiales inflamables
Piezas de repuesto	Bombilla LED, juntas de puerta, estantes, bandejas (disponibles en distribuidor autorizado)
Garantía	Ver tarjeta de garantía proporcionada

Preguntas frecuentes - FCR14ACBQABL01 Furrion

¿Cómo poner en marcha el refrigerador por primera vez?

Antes de enchufar, deje el refrigerador en posición vertical durante 30 minutos para que el refrigerante fluya hacia el compresor. Luego enchúfelo a un tomacorriente de 115 V CA, el aparato arranca automáticamente.

¿Qué ajuste del termostato recomienda?

El ajuste « 3 » se recomienda para uso normal. Gire la perilla de control del termostato a esta posición y espere a que el refrigerador se enfríe completamente antes de colocar alimentos en él.

¿Qué hacer si el refrigerador no enfría lo suficiente?

Verifique que la comida no esté demasiado apretada, que las juntas de la puerta estén en buen estado, que la ventilación no esté obstruida y que el termostato esté ajustado correctamente. Si el problema persiste, comuníquese con un centro de servicio autorizado de Furrion.

¿Cómo descongelar el refrigerador?

El descongelamiento es manual. Desenchufe el aparato, retire los alimentos y deje que el hielo se derrita. No use herramientas mecánicas para acelerar el proceso. Luego limpie el interior y vuelva a enchufar.

¿Cómo limpiar el interior del refrigerador?

Use agua caliente con una solución de bicarbonato de sodio (15 ml por litro de agua). Evite jabones y detergentes perfumados. Seque cuidadosamente antes de volver a poner en servicio.

¿Qué hacer en caso de corte de energía?

Cuando vuelva la corriente, espere al menos 7 minutos antes de volver a enchufar el refrigerador para evitar dañar el compresor.

¿Cómo reemplazar la bombilla LED?

Desenchufe el aparato, retire la cubierta de la lámpara LED tirando hacia abajo, desatornille los tornillos, reemplace la bombilla por una de la misma potencia o inferior, luego vuelva a colocar la cubierta.

¿Por qué hay condensación en el exterior del refrigerador?

Esto ocurre en épocas húmedas y es normal. Es el mismo fenómeno que la condensación en un vaso de agua fría. Seque con un paño seco.

¿Cómo instalar correctamente el refrigerador en un vehículo recreativo?

Corte una abertura con las dimensiones indicadas (1835 x 806 mm), deje un espacio de al menos 50 mm en la parte posterior para la ventilación, fije con tornillos autorroscantes a través de las bridas de montaje, y asegúrese de que las rejillas de ventilación superior e inferior estén bien colocadas.

¿Qué hacer si el agua de descongelación se desborda?

Verifique que la manguera de drenaje y la bandeja de recuperación no estén obstruidas y que la bandeja esté correctamente instalada. Límpielas si es necesario.

MANUAL DE USUARIO FCR14ACBQABL01 Furrion

Gracias por comprar este Furrion ^a de 14 pies cúbicos. Refrigerador de 4 puertas. Antes de operar su nuevo dispositivo, lea estas instrucciones cuidadosamente. Este manual de instrucciones contiene información para el uso, la instalación y el mantenimiento seguros del dispositivo.

Conserve este manual de instrucciones en un lugar seguro para futuras referencias. Esto le garantizará un uso seguro y reducirá el riesgo de lesiones. Asegúrese de proporcionar este manual a los nuevos propietarios de este dispositivo.

El fabricante no asume responsabilidad alguna por los daños producidos como consecuencia de no haber respetado estas instrucciones.

Si tiene alguna pregunta relacionada con nuestros productos, escribanos a [e-mail]

Contenido

Contenido....21

Instrucciones de seguridad importantes....22

Conocimiento de seguridad....22

Precauciones de seguridad 22

Piezas y características....23

Antes de usar 24

Acerca de su refrigerador 24

Antes de usar por primera vez 24

Instalación....25

Qué hay en la caja....25

Instalación del refrigerador ....25

Conexión eléctrica 27

Operación....28

Para encender/apagar el refrigerador....28

Control del termostato 28

Mantenimiento....28

Lista de verificación de cuidado del refrigerador....28

Descongelación....28

Limpieza....29

Sellado de puerta....29

Retire/vuelva a instalar el refrigerador....29

Almacenamiento de refrigerador ....29

Piezas de repuesto....29

Especificaciones....30

Solución de problemas ....30

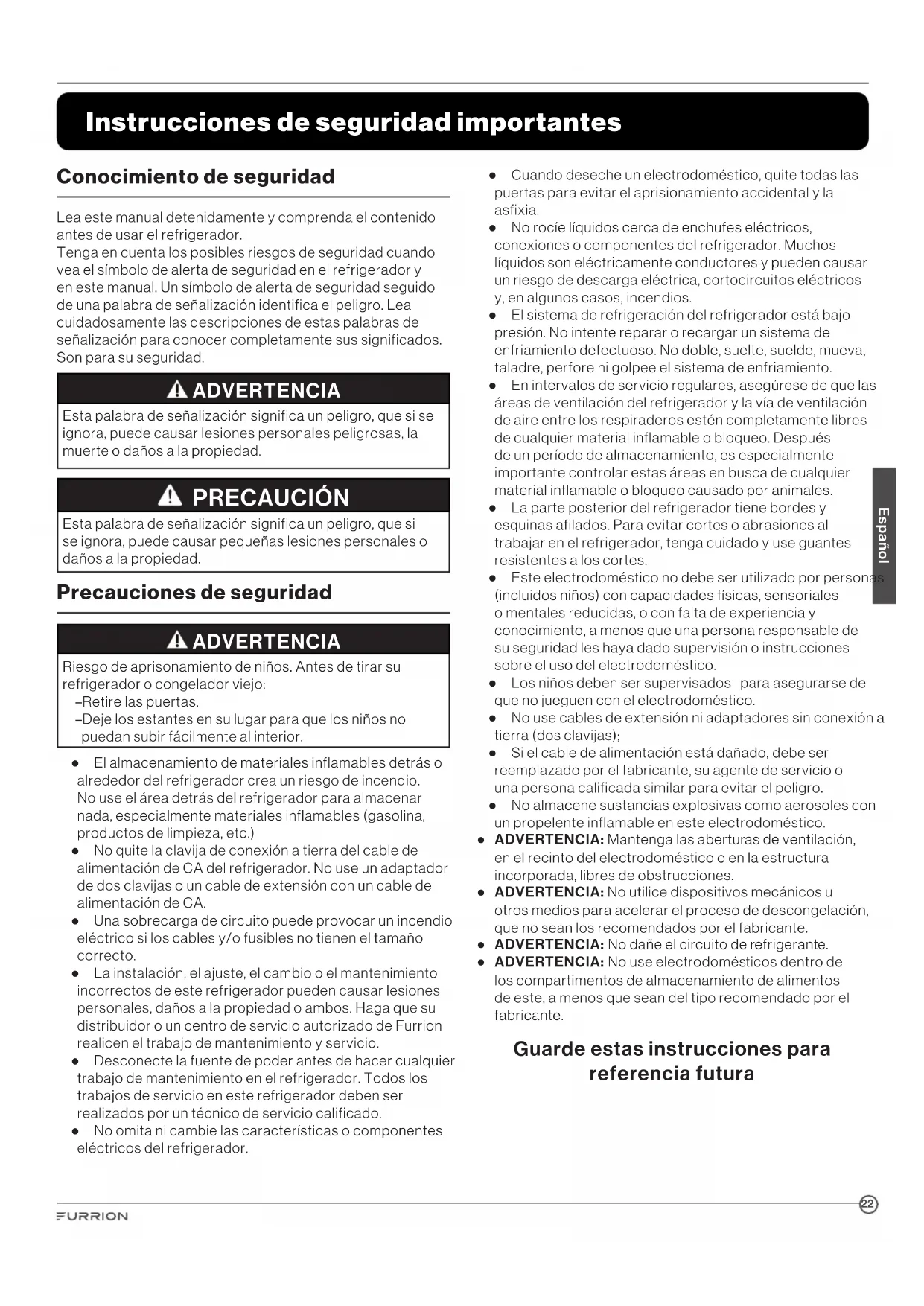

Instrucciones de seguridad importantes

Conocimiento de seguridad

Lea este manual detenidamente y comprenda el contenido antes de usar el refrigerador.

Tenga en cuenta los posibles riesgos de seguridad cuando vea el símbolo de alerta de seguridad en el refrigerador y en este manual. Un símbolo de alerta de seguridad seguido de una palabra de señalización identifica el peligro. Lea cuidadosamente las descripciones de estas palabras de señalización para conocer completamente sus significados. Son para su seguridad.

ADVERTENCIA

Esta palabra de señalización significa un peligro, que si se ignora, puede causar lesiones personales peligrosas, la muerte o daños a la propiedad.

PRECAUCIÓN

Esta palabra de señalización significa un peligro, que si se ignora, puede causar pequeñas lesiones personales o daños a la propiedad.

Precauciones de seguridad

ADVERTENCIA

Riesgo de aprisonamiento de niños. Antes de tirar su refrigerador o congelador viejo:

-Retire las puertas.
-Deje los estantes en su lugar para que los niños no puedan subir fácilmente al interior.

• El almacenamiento de materiales inflamables detrás o alrededor del refrigerador crea un riesgo de incendio. No use el área detrás del refrigerador para almacenar nada, especialmente materiales inflamables (gasolina, productos de limpieza, etc.)
• No quite la clavija de conexión a tierra del cable de alimentación de CA del refrigerador. No use un adaptador de dos clavijas o un cable de extensión con un cable de alimentación de CA.
• Una sobrecarga de circuito puede provocar un incendio eléctrico si los cables y/o fusibles no tienen el tamaño correcto.
• La instalación, el ajuste, el cambio o el mantenimiento incorrectos de este refrigerador pueden causar lesiones personales, daños a la propiedad o ambos. Haga que su distribuidor o un centro de servicio autorizado de Furrion realicen el trabajo de mantenimiento y servicio.
• Desconecte la fuente de poder antes de hacer cualquier trabajo de mantenimiento en el refrigerador. Todos los trabajos de servicio en este refrigerador deben ser realizados por un técnico de servicio calificado.

• No omita ni cambie las características o componentes eléctricos del refrigerador.

• Cuando deseche un electrodoméstico, quite todas las puertas para evitar el aprisionamiento accidental y la asfixia.

• No rocíe líquidos cerca de enchufes eléctricos, conexiones o componentes del refrigerador. Muchos líquidos son eléctricamente conductores y pueden causar un riesgo de descarga eléctrica, cortocircuitos eléctricos y, en algunos casos, incendios.
• El sistema de refrigeración del refrigerador está bajo presión. No intente reparar o recargar un sistema de enfriamiento defectuoso. No doble, suelte, suelde, mueva, taladre, perfore ni golpee el sistema de enfriamiento.
• En intervalos de servicio regulares, asegúrese de que las áreas de ventilación del refrigerador y la vía de ventilación de aire entre los respiraderos estén completamente libres de cualquier material inflamable o bloqueo. Después de un período de almacenamiento, es especialmente importante controlar estas áreas en busca de cualquier material inflamable o bloqueo causado por animales.
• La parte posterior del refrigerador tiene bordes y esquinas afilados. Para evitar cortes o abrasiones al trabajar en el refrigerador, tenga cuidado y use guantes resistentes a los cortes.
• Este electrodoméstico no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a menos que una persona responsable de su seguridad les haya dado supervisión o instrucciones sobre el uso del electrodoméstico.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el electrodoméstico.
• No use cables de extensión ni adaptadores sin conexión a tierra (dos clavijas);
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o una persona calificada similar para evitar el peligro.

• No almacene sustancias explosivas como aerosoles con un propelente inflamable en este electrodoméstico.

• ADVERTENCIA: Mantenga las aberturas de ventilación, en el recinto del electrodoméstico o en la estructura incorporada, libres de obstrucciones.

• ADVERTENCIA: No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, que no sean los recomendados por el fabricante.
• ADVERTENCIA: No dañe el circuito de refrigerante.
• ADVERTENCIA: No use electrodomésticos dentro de los compartimentos de almacenamiento de alimentos de este, a menos que sean del tipo recomendado por el fabricante.

Guarde estas instrucciones para referencia futura

Piezas y características

Artículo Nombre de la pieza

1	Ventilación superior de escape de aire
2	Hielera para vino en la parte superior con lámpara LED
3	Puerta superior izquierda
4	Junta de sellado
5	Estante de madera
6	Compartimiento de almacenamiento de vino
7	Pestillo de la puerta
8	Congelador izquierdo inferior
9	Inyector de entrada de aire inferior
10	Puerta inferior derecha

Artículo Nombre de la pieza

11	Congelador inferior derecho
12	Placa de bloqueo
13	Cajón para verduras
14	Cámara de almacenamiento superior derecha
15	Arriba a la derecha
16	Compartimiento de la puerta
17	Estante de vidrio
18	Lámpara LED de almacenamiento
19	Termostato

Antes de usar

Acerca de su refrigerador

Volumen de almacenamiento:

Este refrigerador está hecho para almacenar alimentos, alimentos congelados y para hacer hielo.

Capacidad total

14 pies cúbicos

Nivelado:

PRECAUCIÓN: El refrigerador está diseñado para funcionar a 3° de distancia nivelada de lado a lado y a 6° de distancia nivelada de la parte delantera hacia atrás (como si estuviera frente a la parte delantera del refrigerador). Hacerlo funcionar a más de estos límites puede causar daños al sistema de enfriamiento y crear un riesgo de lesiones personales o daños a la propiedad. Asegúrese de que el vehículo esté nivelado antes de operar el refrigerador.

NOTA: El refrigerador está diseñado para permitir una inclinación temporal de 30° durante la conducción en las montañas.

Funcionamiento durante el viaje:

El refrigerador debe estar nivelado cuando el vehículo esté detenido, el rendimiento durante el viaje no suele verse afectado.

Compartimento de alimentos:

Encienda el refrigerador y déjelo enfriar por tres horas antes de cargarlo con comida.

Si el refrigerador no comienza a enfriarse después de aproximadamente dos horas, comuníquese con su distribuidor o con un centro de servicio autorizado de Furrion.

Para el mejor rendimiento de enfriamiento:

-Deje que el aire se mueva libremente dentro de todo el compartimiento de alimentos.
-No cubra los estantes con plástico, papel, etc.

Para disminuir la cantidad de hielo que se acumula en la unidad de enfriamiento:

-Cubra todos los líquidos y alimentos húmedos.
-Deje que se enfríen todas las comidas calientes antes de ponerlas en el refrigerador.
-No abra la puerta más de lo necesario.

Compartimentos del congelador:

Los compartimentos del congelador están hechos para mantener congelados los alimentos precongelados y no para congelar rápidamente los alimentos.

NOTA: No coloque otros artículos en la bandeja de hielo mientras el agua esté congelada. El agua se congela más rápidamente si el termostato está en la posición MÁS FRÍA.

Manijas de la puerta:

Durante el viaje, el pestillo de la puerta evita que la puerta se abra. Al cerrar cada puerta, empuje la puerta hacia el refrigerador hasta que escuche un "clic".

Para abrir cada puerta, retire la manija del refrigerador.

Durante el almacenamiento, el pestillo de almacenamiento evita que la puerta se cierre completamente. Si el pestillo de la puerta se descompone o está lejos de la manija de la puerta, contacte a un profesional para reemplazar la pieza.

Cajones para verduras:

Las gavetas se ubican en el lado inferior correcto del compartimento de alimentos frescos y suministran un área de almacenamiento para preservar la frescura de frutas y verduras. Asegúrese de empujar siempre los cajones para verduras por completo. Las cubiertas de los cajones para verduras de vidrio están hechas para que pueda retirarlas.

NOTA: No lave los cajones para verduras en un lavavajillas. Las gavetas no son aptas para lavavajillas.

Luz LED interior:

La luz interior está en la parte superior del compartimento de alimentos frescos. Se enciende cuando el refrigerador está ENCENDIDO y la puerta está abierta.

Cubeta:

La cubeta está diseñada para permitirle hacer hielo que enfriará sus bebidas calientes o que refrescará una bebida.

Cubos de hielo como producto:

Llene la cubeta con agua fría, luego colóquela en el congelador hasta que se convierta en hielo.

Para retirar los cubos de hielo:

Voltee la cubeta y gire ligeramente para retirar los cubos de hielo o vierta algo de agua fría en la parte inferior de la cubeta.

Antes de usar por primera vez

• Retire toda la cinta adhesiva y el embalaje del interior del refrigerador.
• Retire las piezas de protección de transporte y retire la cinta adhesiva.
• Lave el interior del refrigerador con agua tibia con un poco de bicarbonato de soda (5 ml a 0,5 litros de agua). No use jabón o detergente ya que el olor puede persistir. Seque el electrodoméstico por completo.
• El refrigerador puede instalarse con el panel posterior directamente contra el gabinete. El espacio de aire mínimo debe ser de 50 mm.
• Para una buena circulación, la ventilación en la parte superior e inferior del refrigerador no debe bloquearse. Su refrigerador debe colocarse en una superficie plana y firme para obtener un funcionamiento más silencioso.
• No exponga el refrigerador a la luz solar directa ni a una fuente de calor como hornos, radiadores, calefactores, etc.
• Bajo ninguna circunstancia coloque bebidas calientes en su refrigerador.
• No abra la puerta más a menudo de lo necesario para disminuir el escape de aire frío.
• Para una mejor circulación de aire, no llene demasiado la unidad.
• Ajuste el regulador de temperatura de acuerdo con la cantidad de producto y la temperatura ambiente.
• Al girarlo al máximo, se activará el funcionamiento continuo y se congelará. Evite la configuración máxima.

Instalación

Este electrodoméstico está destinado a ser utilizado en aplicaciones domésticas y similares, tales como:

-Áreas de cocina del personal en tiendas, oficinas y otros entornos de trabajo.
-Casas rurales y clientes en hoteles, moteles y otros entornos de tipo residencial.
-Entornos de tipo Bed and Breakfast.
-Servicio de banquetes y aplicaciones similares no minoristas.

Este refrigerador no está aprobado para utilizarse como un refrigerador independiente. La instalación, ajuste, alteración o mantenimiento incorrectos de este refrigerador pueden causar lesiones personales, daños a la propiedad o ambos. Obedezca las instrucciones en este manual para instalar el refrigerador.

No instale el refrigerador directamente sobre la alfombra.

Coloque el refrigerador sobre un panel de metal o madera que se extienda a todo el ancho y la profundidad del refrigerador.

No permita que nada toque el sistema de refrigeración del refrigerador.

Asegúrese de que la instalación eléctrica obedezca todos los códigos aplicables. No omita ni cambie las características o componentes eléctricos del refrigerador.

Qué hay en la caja

Asegúrese de tener los siguientes artículos incluidos en el paquete. Si algún artículo está dañado o falta, contacte a su distribuidor.

• Refrigerador
  • Manual de instrucciones
  • Tarjeta de garantía
• Bandeja de hielo

Instalación del refrigerador

PRECAUCIÓN: No levante ni arrastre las puertas del refrigerador durante la instalación ya que podría dañar el refrigerador. Furrion le recomienda tener a otra persona para ayudarlo durante el proceso de instalación.

1. Seleccione una posición adecuada donde va a instalar su refrigerador.

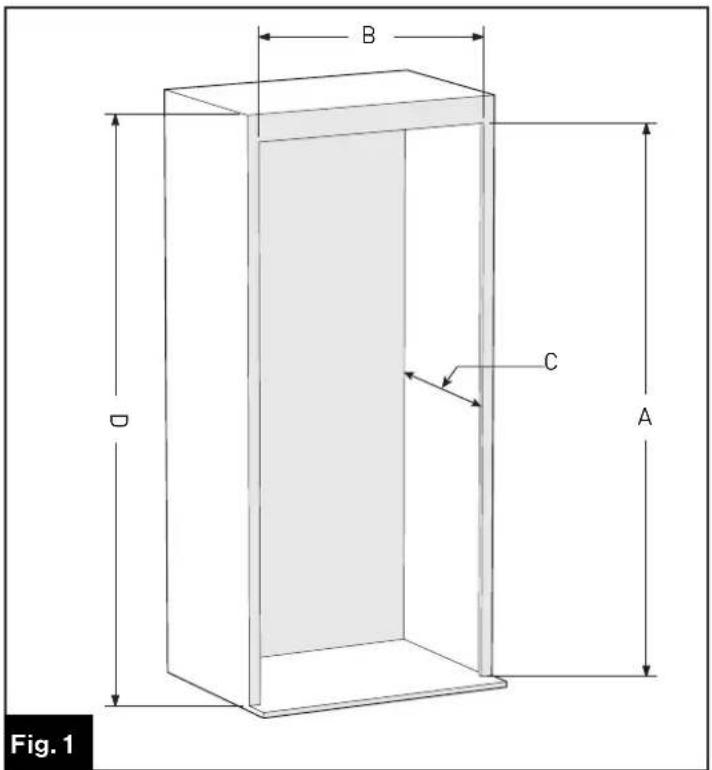

2. Marque y recorte un área abierta en la pared de acuerdo con las dimensiones descritas en la Fig. 1.

B C D A Fig. 1

Artículo	Dimensión
A	72 14 " (1835mm)
B	31 34 " (806mm)
C	22 ^13/_16 " (580mm) min.
D	73 14 " (1860.5mm) min.

1. Perfore un orificio de 1½" en la pared del vehículo con una sierra perforadora. (Fig. 2) Extienda el cable de alimentación desde el orificio de corte hasta el orificio de corte y conéctelo al refrigerador (consulte la sección "Conexión eléctrica" para obtener más información).

PRECAUCIÓN: Asegúrese de que no haya cables eléctricos, líneas de gas, tuberías u otras partes importantes detrás de la pared donde estarán los agujeros de perforación.

Fig. 2 1.47 30.0 mm

1. Tire de la parte superior de la ventilación hacia usted y levante para sacarla del refrigerador. (Fig. 3 y Fig. 4) Tire de los lados izquierdo y derecho para quitar la ventilación de entrada inferior del refrigerador. (Fig. 5)

1. Coloque el refrigerador completamente dentro del gabinete. (Fig. 6) Asegúrese de dejar un espacio mínimo de 1^15/_16 "(50 mm) desde la parte posterior del refrigerador hasta el gabinete para una mejor circulación del aire. (Fig. 7)

1. Fije el refrigerador en el gabinete a través de la brida de montaje utilizando 12 tornillos autorroscantes. (Fig. 8 y Fig. 9)

1. Abra las puertas inferiores del refrigerador y asegure el refrigerador en el gabinete con dos tornillos autorroscantes. (Fig. 10)

1. Vuelva a colocar los respiraderos superior e inferior al refrigerador. Asegúrese de que las lengüetas de liberación en la parte posterior de cada una estén completamente insertadas en las ranuras. (Fig. 11 Fig. 12 y Fig. 13)

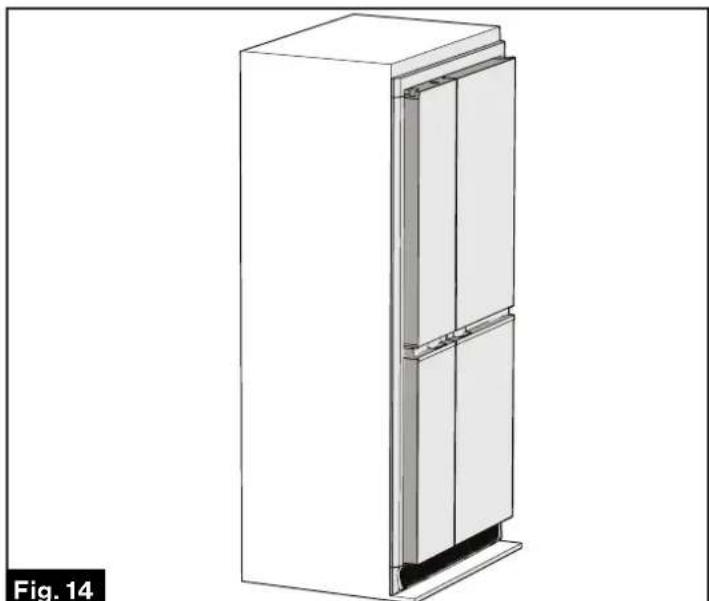

1. El refrigerador ahora está completamente instalado en el recinto. (Fig. 14)

La parte posterior del sistema de refrigeración del refrigerador tiene superficies calientes y superficies afiladas que pueden dañar el cableado eléctrico. Asegúrese de que haya una buena distancia entre todo el cableado eléctrico y el sistema de enfriamiento del refrigerador. Coloque cualquier cableado eléctrico dentro del recinto del refrigerador frente al quemador lateral del refrigerador. No coloque ningún cableado eléctrico a través del orificio de ventilación del techo. Si no coloca correctamente el cableado eléctrico, puede provocar una descarga eléctrica o un incendio.

El refrigerador funciona con las siguientes fuentes de energía:

CA de 115 voltios - (132 voltios como máximo - 108 voltios como mínimo)

NOTA: Si se va a conectar una fuente de alimentación de CC, utilice un inversor de corriente diseñado/autorizado por Furrion para cambiar la alimentación de 12 V CC a 115 V/60 Hz CA.

La operación fuera de estos límites puede dañar los componentes eléctricos del refrigerador y anulará la garantía.

Power plug L E N 115V~60Hz Green Lamp power board Left door switch Right door switch LED lamp Fan motor Compressor Overload C PTC B Green Diagrama de cableado

Operación Mantenimiento

El refrigerador funciona con una fuente de energía de 115V CA/60Hz. La operación fuera de estos límites puede dañar los componentes eléctricos del refrigerador y anulará la garantía.

Para encender/apagar el refrigerador

Antes de conectar el refrigerador a la red y ponerlo en funcionamiento por primera vez, deje que el refrigerador repose durante 30 minutos para permitir que el refrigerante fluya al compresor. De lo contrario, el compresor puede dañarse.

NOTA: Si el refrigerador está desenchufado o se pierde energía, debe esperar al menos 7 minutos antes de volver a encenderlo.

Para encender:

Enchufe el refrigerador en la toma de corriente y el refrigerador se encenderá automáticamente.

Para apagar:

Desenchufe el refrigerador de la toma de corriente.

• No configure la temperatura demasiado baja, la configuración "3" se debe considerar lo suficientemente fría como una temperatura de almacenamiento.
• Después de desconectar el refrigerador, déjelo durante 7 minutos como mínimo antes de enchufarlo nuevamente.

La perilla de control del termostato está ubicada en la parte superior del compartimiento de almacenamiento.

1 2 3 4 5

La primera vez que enciende su refrigerador, gire la perilla de control del termostato a la posición "3" y deje suficiente tiempo para que su refrigerador se enfrié por completo antes de cargar los alimentos.

La perilla de control del termostato tiene cinco configuraciones. "1" es el más cálido. "5" es el más frío. El nivel "3" debe ser el ajuste más apropiado para el uso de refrigeradores de oficina o en casas rodantes.

Lea y comprenda las siguientes secciones de mantenimiento de este manual.

NOTA: Furrion no es responsable de la instalación, ajuste, alteración, servicio o mantenimiento realizado por nadie más que un concesionario de RV calificado o un centro de servicio autorizado de Furrion.

Haga que un concesionario de RV calificado o un centro de servicio autorizado de Furrion realice esta verificación anual de seguridad y mantenimiento:

-Asegúrese de que el voltaje de CA sea de 110-120 voltios.

Lista de verificación de cuidado del refrigerador

Su refrigerador le brindará años de servicio sin problemas si realiza estos controles simples cada tres a seis meses:

• Mantenga limpio el compartimiento de alimentos y el congelador. Vea la sección "Limpieza".
• Descongele el refrigerador según sea necesario. Vea la sección "Descongelación".
• Asegúrese de que la puerta selle correctamente. Vea la sección "Sellado de la puerta".
• Tenga en cuenta los cambios de refrigeración que no se deben a cambios de clima, carga o control. Si ocurren cambios, contacte a su distribuidor o centro de servicio.
• Asegúrese de que el flujo de aire en la ventilación de entrada inferior, a través de las bobinas y el condensador del refrigerador, y hacia afuera de la ventilación de escape superior no se bloquee o disminuya.
• Asegúrese de que el área detrás del refrigerador esté despejada. No use el área detrás del refrigerador para almacenar nada, especialmente materiales combustibles, gasolina u otros vapores y líquidos inflamables.

Descongelación

El exceso de escarcha disminuye el rendimiento de enfriamiento del refrigerador. Descongele el refrigerador y el congelador según sea necesario.

Las aletas de refrigeración del refrigerador funcionan a una temperatura inferior a la del punto de congelación y formarán escarcha por la humedad, que siempre está presente en el aire. La humedad dentro del refrigerador aumenta:

-Con mayor temperatura y humedad exterior.
-Con el almacenamiento de alimentos frescos no sellados o el almacenamiento de alimentos calientes.
-Con la cantidad de tiempo que las puertas están abiertas.
-Con cualquier fuga de aire en el refrigerador.

Limpieza

Desenchufe el refrigerador antes de limpiarlo. Si esto no es práctico, escurra el exceso de humedad de la esponja o la tela cuando limpie alrededor de interruptores, luces o controles.

Use agua tibia y una solución de bicarbonato de sodio - aproximadamente una cucharada (15 ml) de bicarbonato de sodio en un litro (1 litro) de agua. Esto limpia y neutraliza los olores.

Después de limpiar las juntas de la puerta, aplique una capa delgada de vaselina a las juntas de la puerta en el lado de la bisagra. Esto ayuda a evitar que las juntas se peguen y se doblen fuera de forma.

Evite limpiar los estantes de vidrio fríos (si están equipados) con agua caliente porque la diferencia de temperatura extrema puede hacer que se rompan. Maneje los estantes de vidrio con cuidado. Chocar con vidrio templado puede hacer que se rompa.

No lave las piezas plásticas del refrigerador en el lavavajillas.

Para limpiar el exterior

Mantenga el exterior limpio. Limpie con un paño limpio ligeramente humedecido con cera para electrodomésticos de cocina o detergente líquido suave para platos. Seque y pula con un paño limpio y suave.

No limpie el refrigerador con un paño sucio o una toalla mojada. Estos pueden dejar un residuo que puede mermar la pintura. No use estropajos, limpiadores en polvo, lejía o limpiadores que contengan cloro porque estos productos pueden rayar y debilitar el acabado de la pintura.

Para limpiar el interior

Para ayudar a prevenir olores, deje una caja abierta de bicarbonato de sodio en los compartimientos de comida fresca y congelador.

Sellado de puerta

Si ninguna de las puertas se cierra correctamente, se acumulará escarcha en el interior del refrigerador. Asegúrese de que las puertas se cierren correctamente:

1. Cierre cada puerta en un pedazo de papel que sea del tamaño y grosor de un billete de un dólar.
2. Tire suavemente del papel. Debe sentir un ligero arrastre entre la junta y el gabinete.
3. Haz esto en los cuatro lados de la puerta.
4. Si no siente un ligero arrastre sobre el papel, la puerta no se cierra correctamente. Solicite a su distribuidor o a un centro de servicio autorizado de Furrion que corrija el sello de la puerta.

Retire/vuelva a instalar el refrigerador

Su distribuidor o centro de servicio autorizado de Furrion debe realizar este procedimiento.

PRECAUCIÓN: La parte posterior del refrigerador tiene bordes y esquinas afilados. Para evitar cortes o abrasiones al trabajar en el refrigerador, tenga cuidado y use guantes resistentes a los cortes.

1. Retire el cable de alimentación de CA del receptáculo.

2. Retire las rejillas de plástico de las bridas de montaje del refrigerador.

3. Retire los tornillos de las bridas de montaje superior e inferior en la parte delantera del refrigerador.
4. Retire el refrigerador de la abertura.Repeat steps 4 to 1 to reinstall the refrigerator into the enclosure.

Repita los pasos 4 a 1 para volver a instalar el refrigerador en el gabinete.

Almacenamiento de refrigerador

Antes de almacenar el refrigerador durante un período prolongado de tiempo (por temporada).

• Descongele y limpie el interior del refrigerador. Vea la sección "Limpieza" para obtener más detalles.
• Cierre las puertas con el pestillo de almacenamiento.

Si el refrigerador se almacena durante un período prolongado de tiempo, antes de iniciar:

- Asegúrese de que no haya obstrucciones en los orificios de ventilación, en la vía del aire de ventilación o en el área de la chimenea.

Piezas de repuesto

Puede comprar las piezas de repuesto a través de su concesionario local de RV o del centro de servicio autorizado de Furrion.

Reemplazo de lámpara LED

La luz interior está en la parte superior del compartimento de alimentos frescos. Para reemplazar una bombilla fundida:

1. Desenchufe el refrigerador de su receptáculo.
2. Retire la cubierta de la lámpara LED tirando de ella hacia abajo.
3. Desenrosque los tornillos que sujetan la lámpara LED después de haberla enfriado por completo y reemplácela con una bombilla del mismo o menor voltaje.
4. Instale la cubierta.

Especificaciones Solución

problemas

Especificaciones

Fuente de alimentación	AC115V / 60Hz
Refrigerante	R134a
Volumen total	14.0 cu.ft
Almacenamiento de la hielera de vino	3.0 cu.ft
Temperatura de almacenamiento (parte superior derecha)	0~ + 10°C
Temperatura de almacenamiento (parte superior izquierda)	+ 2.8 - + 16°C y cubierta 12.8°C
Temperatura del congelador 1/2	≤ -17.8°C
Descongelar	Descongelamiento manual
Tipo de control	Control mecánico
Consumo de energía	1.268 Kwh/24h
Exudación	No se produce sudor
Nivel de ruido	Menos de 45 dB (A)
Rango de temperatura de trabajo	+16°C ~ +43°C

Problema Solución

Cuando el refrigerador no funciona	Verifique si hay una falla de energía.
	Compruebe si el enchufe de alimentación está enchufado a la toma de corriente.
Cuando el refrigerador se está enfriando excesivamente	El control de temperatura puede haberse ajustado para que sea demasiado alta.
	Si coloca alimentos que contengan demasiada humedad directamente debajo de la salida de aire frío, se congelarán rápidamente. Esto no indica un mal funcionamiento.
Cuando el refrigerador no se está enfriando lo suficiente	La comida puede estar colocada sin espacio y demasiado apretada lo que bloqueará el flujo de aire frío.
	Es posible que haya puesto algo caliente o una gran cantidad de alimentos en el refrigerador.
	Es posible que la puerta no se haya cerrado correctamente.
	Las juntas de la puerta pueden estar dañadas.
	Es posible que el refrigerador no esté ventilado.
	Puede haber espacio insuficiente entre el refrigerador y la superficie inmediatamente por ambos lados y por encima.
	El control de temperatura puede no ajustarse correctamente.
Cuando el agua de descongelación se desborda dentro del refrigerador y en el piso	Verifica que el tubo de drenaje y la manguera de drenaje no estén obstruidos.
	Verifique que la bandeja de drenaje esté correctamente instalada.
Cuando el frente del gabinete del refrigerador se calienta	Con el fin de proteger contra la condensación, hay un tubo anticondensación que calienta la parte delantera del gabinete al funcionar activado. Un frente cálido del gabinete no indica un mal funcionamiento.
Cuando se forma condensación en el exterior del refrigerador	La condensación puede formarse en la parte exterior cuando la humedad es elevada como en el caso de una temporada húmeda. Este el mismo resultado que la condensación que se forma cuando el agua congelada se vierte en un vaso Si no es así, entonces existe una falla, limpie con un paño seco.
Cuando escucha un sonido como el agua que fluye	Un sonido como de agua que fluye es el flujo del refrigerante. No indica un mal funcionamiento.
Cuando el panel lateral del gabinete se calienta	El panel lateral del gabinete se calentará cuando la puerta se abra o cierre con frecuencia. Al encender la unidad y cuando la unidad funciona en verano con una temperatura ambiente alta. En tal caso, no toque el panel, es el resultado de la disipación del calor del interior del gabinete, y eso no significa que algo esté mal en el refrigerador.

©2007-2020 Furrion Ltd. Furrion y el logotipo de Furrion y son marcas comerciales con licencia de uso de Furrion Ltd. y están registradas en los Estados Unidos y en otros países.

CN ZL201830164333.7 y otras patentes pendientes

www.furrion.com
