Tipo de producto	Caja de computadora (unidad central)
Marca	Corsair
Modelo	7000D
Dimensiones (L x A x P)	550 mm x 600 mm x 248 mm
Peso	Aproximadamente 20 kg
Material	Acero, vidrio templado, plástico
Color	Negro
Formatos de placa base compatibles	E-ATX, ATX, Micro-ATX, Mini-ITX
Bahías de unidades	3x 3,5" / 2,5" (internas), 4x 2,5" (internas)
Ventiladores incluidos	2x 140 mm en la parte frontal, 1x 140 mm en la parte trasera
Ubicaciones para ventiladores (máx)	Frontal: 4x 120 mm / 3x 140 mm; Superior: 3x 120 mm / 3x 140 mm; Trasero: 1x 120/140 mm; Bandeja de placa base: 4x 120 mm
Compatibilidad de radiador	Frontal: 480 mm / 420 mm; Superior: 420 mm / 360 mm; Trasero: 140/120 mm; Bandeja: 480/420 mm
Longitud máxima GPU	330 mm
Altura máxima CPU	175 mm
Longitud máxima fuente de alimentación	225 mm
Conectividad del panel frontal	2x USB 3.0, 1x USB 3.1 Tipo C, 1x conector combo de audio
Soporte para tarjeta gráfica vertical	Sí (con cable PCIe vendido por separado)
Ventana lateral	Panel de vidrio templado
Sistema de gestión de cables	Panel de gestión de cables, bridas de velcro, pasacables con tapas de goma
Mantenimiento y limpieza	Limpiar las rejillas y ventiladores con un paño suave que no suelte pelusa. Evitar productos abrasivos.
Seguridad	Usar sobre una superficie estable. Desconectar antes de cualquier intervención interna. Riesgo de corte en los bordes metálicos.
Piezas de repuesto y reparabilidad	Ventiladores, filtros antipolvo, paneles disponibles en corsair.com. Soporte RMA a través de support.corsair.com.

Preguntas frecuentes - 7000D CORSAIR

¿Cuáles son las dimensiones del Corsair 7000D?

La caja mide 550 mm de largo, 600 mm de alto y 248 mm de ancho.

¿Qué formatos de placa base son compatibles?

Es compatible con los formatos E-ATX, ATX, Micro-ATX y Mini-ITX.

¿Cuántos ventiladores están incluidos?

Se incluyen dos ventiladores de 140 mm en la parte frontal y uno de 140 mm en la parte trasera.

¿Cuál es la longitud máxima de la tarjeta gráfica?

La longitud máxima es de 330 mm.

¿Puedo instalar un radiador de 480 mm en la parte frontal?

Sí, la parte frontal acepta un radiador de hasta 480 mm.

¿Es importante la polaridad para los conectores del panel de E/S?

No, excepto para los puentes LED. Los otros conectores (alimentación, reset) no están polarizados.

¿Dónde puedo encontrar las piezas de repuesto?

Visite support.corsair.com para solicitar una RMA o comprar piezas en corsair.com.

¿La caja admite una tarjeta gráfica vertical?

Sí, con un cable de extensión PCIe vendido por separado. Hay espacios previstos.

¿Cómo limpiar los filtros antipolvo?

Retire los filtros y lávelos con agua tibia. Séquelos completamente antes de volver a colocarlos.

¿Qué tipos de discos duros puedo instalar?

Puede instalar 3 discos de 3,5" y 4 discos de 2,5" (SSD).

MANUAL DE USUARIO 7000D CORSAIR

Largo	550 mm
Ancho	248 mm
Alto	600 mm
Longitud máxima de la GPU	330 mm
Altura máxima de la CPU	175 mm
Longitud máxima de la fuente de alimentación	225 mm
Ubicación de los ventiladores:
Parte delantera	4x 120 mm / 3x 140 mm (2x 140 mm incluido)
Parte superior	3x 120 mm / 3x 140 mm
Parte posterior	120 mm / 140 mm (1x 140 mm incluido)
Bandeja de la placa base	4x (120 mm) (se debe extraer el protector de cable)
Compatibilidad del radiador:
Parte delantera	480 mm / 420 mm
Parte superior	420 mm / 360 mm
Parte posterior	140 mm / 120 mm
Bandeja de la placa base	480 mm / 420 mm

EXTRACCIÓN DEL BISEL FRONTAL Y SUPERIOR

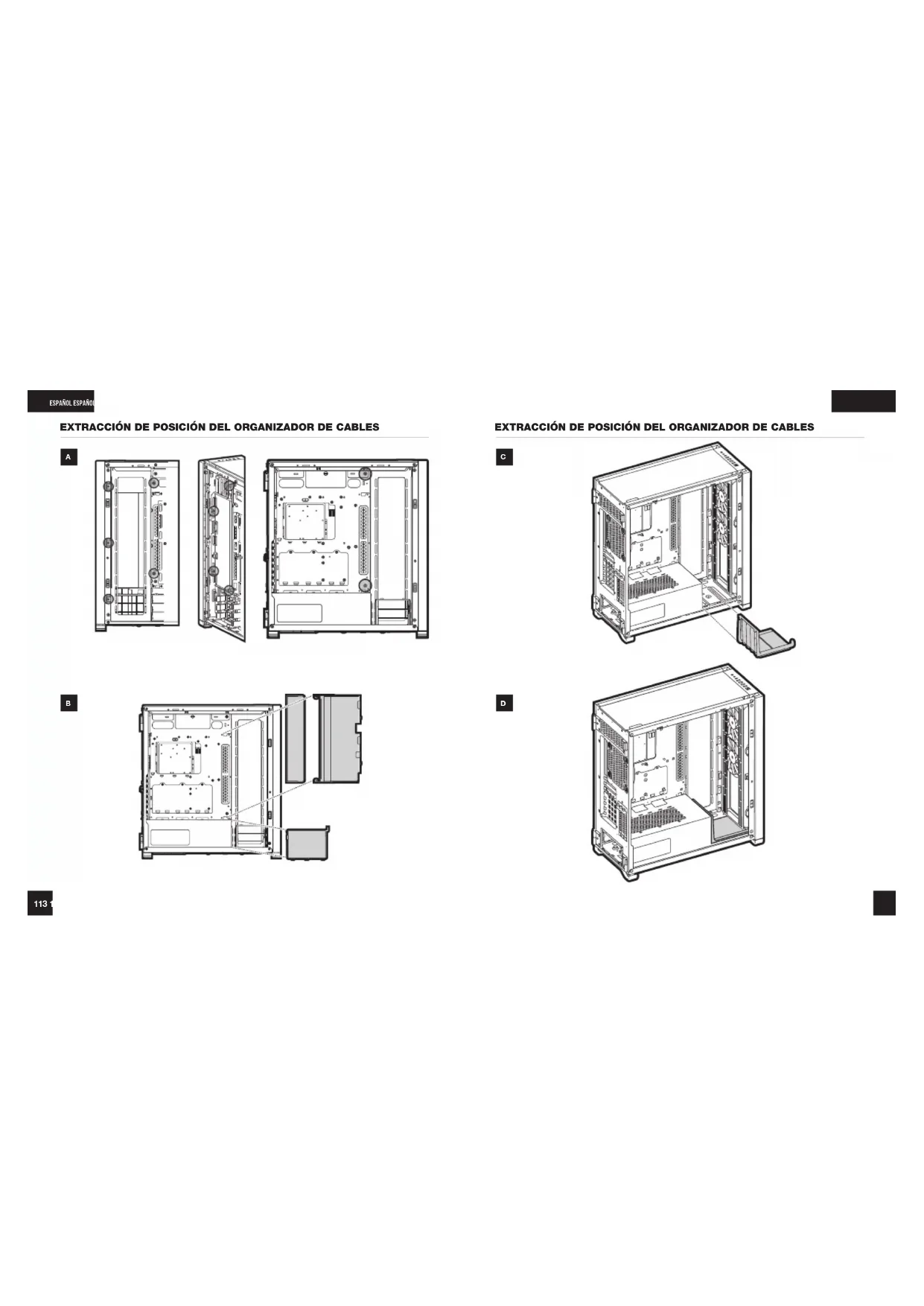

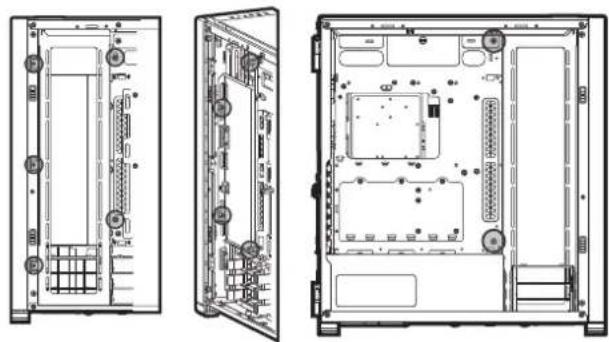

EXTRACCIÓN DE POSICIÓN DEL ORGANIZADOR DE CABLES
A

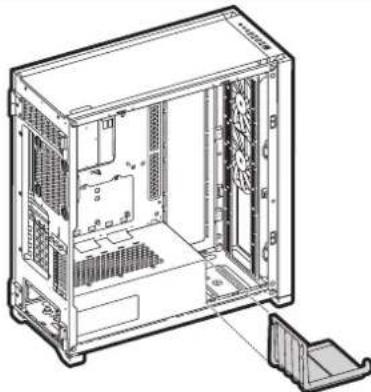

EXTRACCIÓN DE POSICIÓN DEL ORGANIZADOR DE CABLES
C

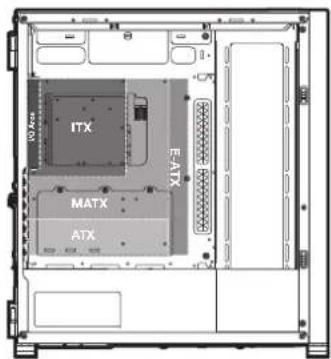

INSTALACIÓN DE LA PLACA BASE

ITX E-ATX MATX ATX

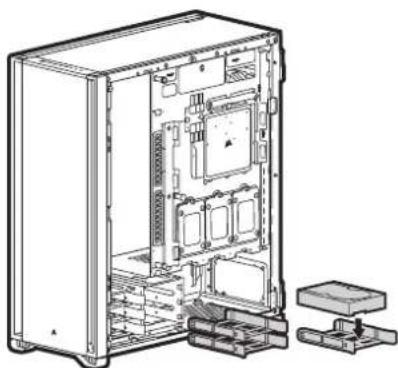

INSTALACIÓN DE HDD

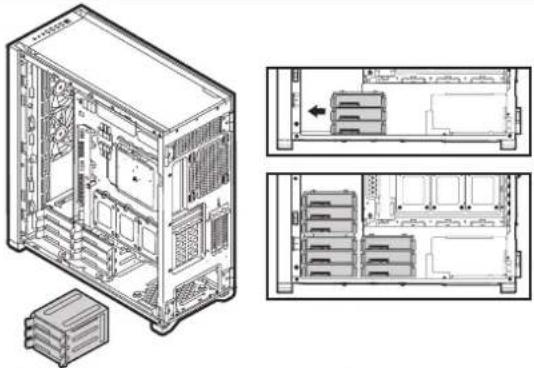

CAMBIO DE POSICIÓN DEL ARMAZÓN DE HDD

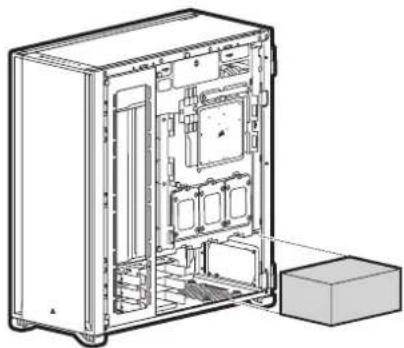

INSTALACIÓN DE LA FUENTE DE ALIMENTACIÓN

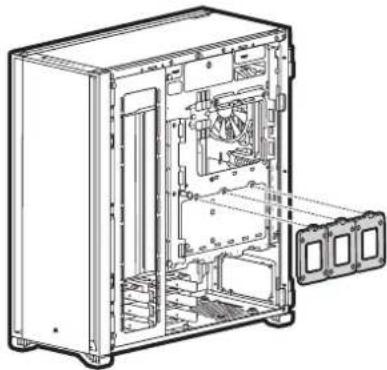

INSTALACIÓN DE SDD
A

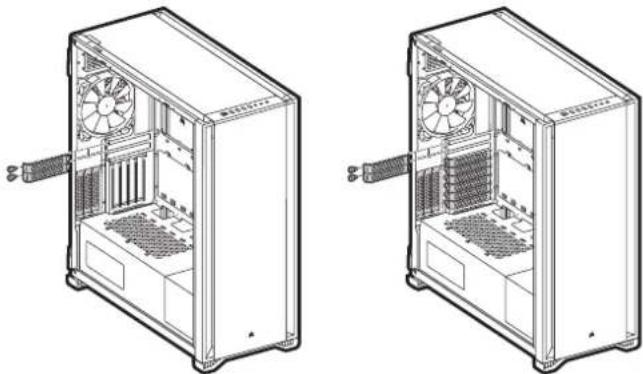

INSTALACIÓN DE TARJETAS PCI-e

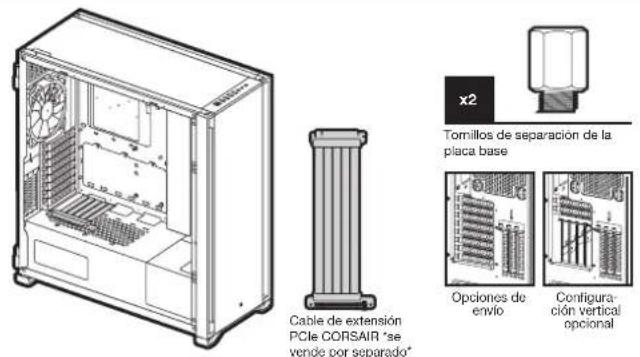

GPU INSTALADA DE FORMA VERTICAL

Cable de extensión PCIe CORSAIR *se vende por separado
Tomillos de separación de la placa base
Opciones de envío
Configura- ción vertica opcional

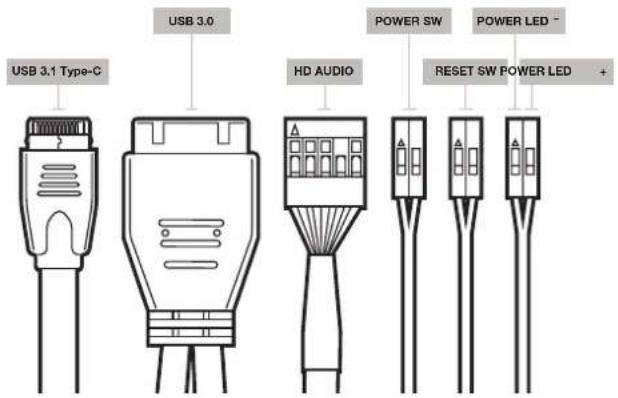

INSTALACIÓN DE LOS CONECTORES DE E/S FRONTALES

USB 3.0 USB 3.1 Type-C HD AUDIO POWER SW POWER LED - RESET SW POWER LED +

ACCESORIOS DISPONIBLES PARA LA COMPRA

Bandeja para accesorios de la placa base

Placa protectora opcional de la fuente de alimentación

PREGUNTAS FRECUENTES

1. ¿Hay que tener en cuenta la polaridad con la alimentación y el cabezal de restablecimiento del panel de E/S? No, solo los cabezales LED.
2. ¿Con quén debo ponerme en contacto si recibo mi chasis dañado o si uno de los ventiladores deja de funcionar? Vaya a support.corsair.com y solicite un RMA para que podamos reemplazar las piezas dañadas.
3. ¿Dónde puedo montar un ventilador?

Puntos de montaje del ventilador
Parte delantera 4x 120 mm / 3x 140 mm
Parte superior 3x 120 mm / 3x 140 mm
Parte posterior 120 mm / 140 mm
Bandeja de la placa base 4x 120 mm

Para obtener más información sobre este chasis, visite la página del producto en corsair.com.
