7000D - Центральный Блок CORSAIR - Бесплатное руководство пользователя

Тип изделия	Компьютерный корпус (системный блок)
Бренд	Corsair
Модель	7000D
Размеры (Д x В x Ш)	550 мм x 600 мм x 248 мм
Вес	Около 20 кг
Материал	Сталь, закаленное стекло, пластик
Цвет	Черный
Поддерживаемые форм-факторы материнской платы	E-ATX, ATX, Micro-ATX, Mini-ITX
Отсеки для дисков	3x 3,5\" / 2,5\" (внутренние), 4x 2,5\" (внутренние)
Вентиляторы в комплекте	2x 140 мм спереди, 1x 140 мм сзади
Места для вентиляторов (макс.)	Спереди: 4x 120 мм / 3x 140 мм; Сверху: 3x 120 мм / 3x 140 мм; Сзади: 1x 120/140 мм; Панель материнской платы: 4x 120 мм
Совместимость с радиаторами	Спереди: 480 мм / 420 мм; Сверху: 420 мм / 360 мм; Сзади: 140/120 мм; Панель: 480/420 мм
Макс. длина видеокарты	330 мм
Макс. высота процессорного кулера	175 мм
Макс. длина блока питания	225 мм
Разъемы передней панели	2x USB 3.0, 1x USB 3.1 Type-C, 1x комбинированный аудиоразъем
Поддержка вертикальной установки видеокарты	Да (с кабелем PCIe, приобретается отдельно)
Боковое окно	Панель из закаленного стекла
Система управления кабелями	Панель управления кабелями, липучки Velcro, штырьки с резиновыми колпачками
Уход и чистка	Очищайте решетки и вентиляторы мягкой безворсовой тканью. Избегайте абразивных средств.
Безопасность	Используйте на устойчивой поверхности. Отключайте питание перед любыми внутренними работами. Осторожно, острые металлические края.
Запасные части и ремонтопригодность	Вентиляторы, пылевые фильтры, панели доступны на corsair.com. Поддержка RMA через support.corsair.com.

Часто задаваемые вопросы - 7000D CORSAIR

Каковы размеры Corsair 7000D?

Корпус имеет длину 550 мм, высоту 600 мм и ширину 248 мм.

Какие форм-факторы материнской платы совместимы?

Он поддерживает форматы E-ATX, ATX, Micro-ATX и Mini-ITX.

Сколько вентиляторов входит в комплект?

В комплекте два вентилятора 140 мм спереди и один 140 мм сзади.

Какова максимальная длина видеокарты?

Максимальная длина составляет 330 мм.

Можно ли установить радиатор 480 мм спереди?

Да, спереди поддерживается радиатор до 480 мм.

Важна ли полярность для разъемов панели ввода-вывода?

Нет, кроме перемычек для LED. Остальные разъемы (питание, сброс) не поляризованы.

Где можно найти запасные части?

Посетите support.corsair.com для запроса RMA или покупки запчастей на corsair.com.

Поддерживает ли корпус вертикальную установку видеокарты?

Да, с помощью удлинительного кабеля PCIe, приобретаемого отдельно. Предусмотрены места.

Как чистить пылевые фильтры?

Снимите фильтры и промойте их теплой водой. Полностью высушите перед установкой обратно.

Какие типы жестких дисков можно установить?

Вы можете установить 3 диска 3,5" и 4 диска 2,5" (SSD).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 7000D CORSAIR

MONTOWANIE DYSKÓW SSD

A

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОРПУСА

Длина	550 mm
Ширина	248 mm
Height	600 mm
Максимальная длина графического процессора	330 mm
Максимальная высота ШП	175 mm
Максимальная длина блока питания	225 mm
Расположение вентиляторов:
Спереди	4x 120 mm / 3x 140 mm (2x 140 mm в комплекте поставки)
Сверху	3x 120 mm / 3x 140 mm
Сзади	120 mm / 140 mm (1x 140 mm в комплекте поставки)
Лоток для материнской платы	4x (120 mm) (необходимо снять крышку для кабелей)
Совместимость радиаторов:
Спереди	480 mm / 420 mm
Сверху	420 mm / 360 mm
Сзади	140 mm / 120 mm
Лоток для материнской платы	480 mm / 420 mm

СОДЕРЖИМОЕ КОМПЛЕКТА АКСЕССУАРОВ

Винты для вентиляторов (короткие)

Винтов для материнской платы / жестких дисков

Винтов для приводов оптических дисков/SSD накопителя

Опора для материнской платы

Шайба

Стяжки на липучке

Кабельные стяжки

Опорные изолирующие винты с резиновой головкой

РУССКИЙ РУССКИ

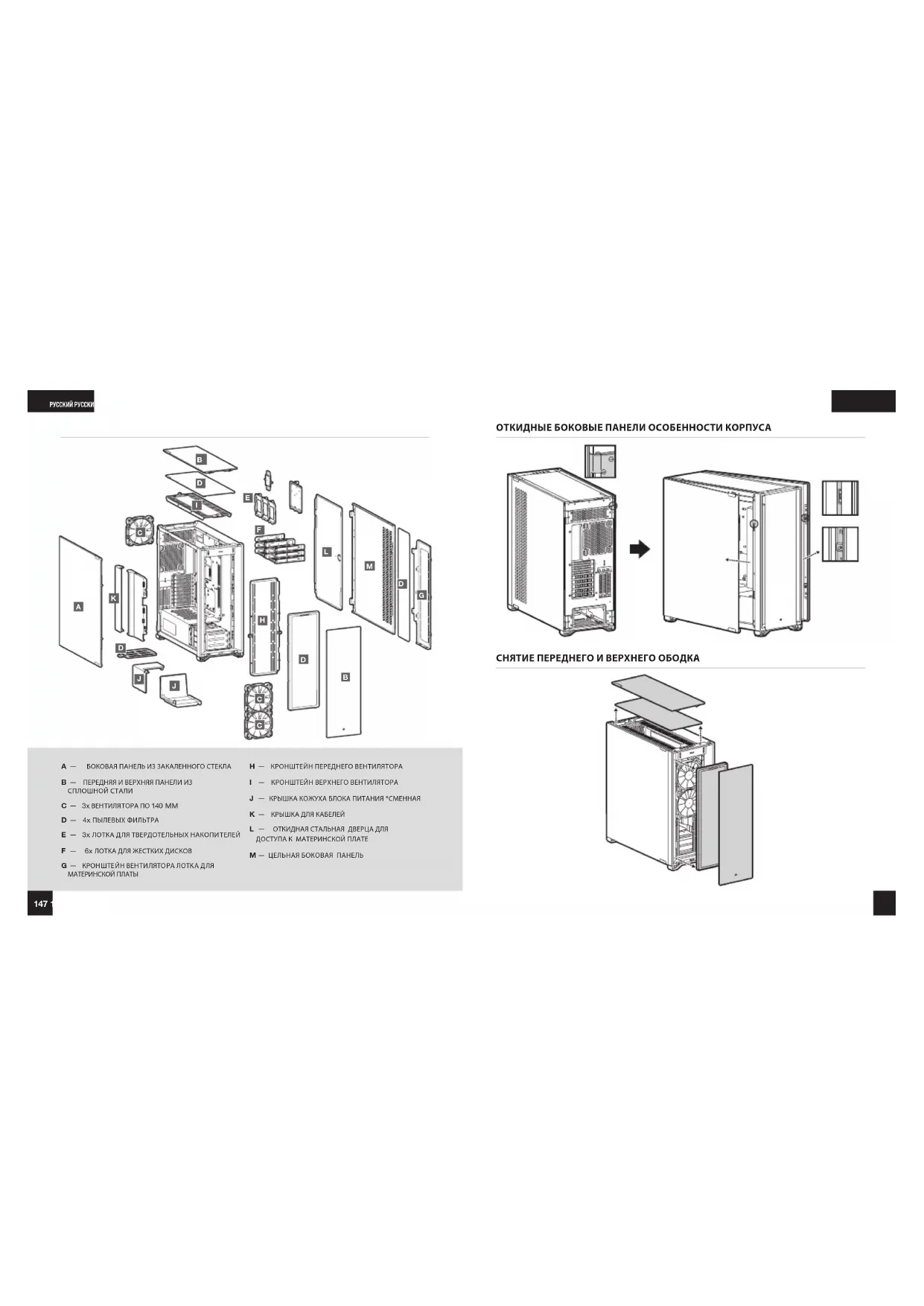

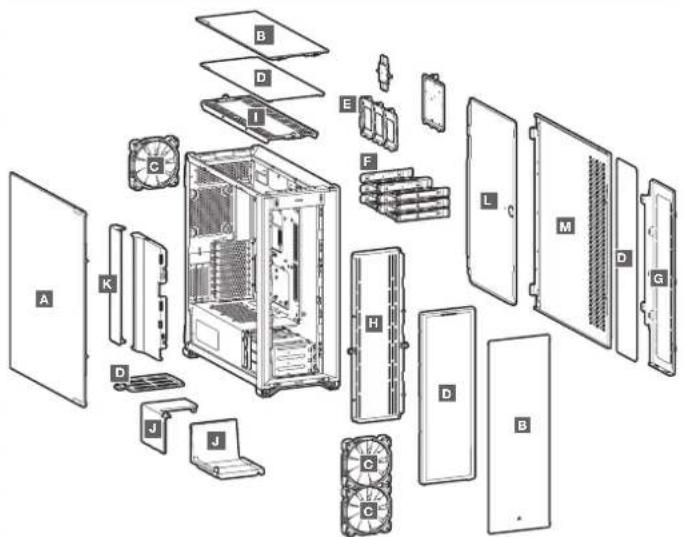

A — БОКОВАЯ ПАНЕЛЬ ИЗ ЗАКАЛЕННОГО СТЕКЛА
В — ПЕРЕДНЯЯ И ВЕРХНЯЯ ПАНЕЛИ ИЗ СПЛОШНОЙ СТАЛИ
C — 3x ВЕНТИЛЯТОРА ПО 140 ММ
D — 4x ПЫЛЕВЫХ ФИЛЬТРА
E — 3x ЛОТКА ДЛЯ ТВЕРДОТЕЛЬНЫХ НАКОПИТЕЛЕЙ
F — 6x ЛОТКА ДЛЯ ЖЕСТКИХ ДИСКОВ
а — КРОНШТЕЙН ВЕНТИЛЯТОРА ЛОТКА ДЛЯ МАТЕРИНСКОЙ ПЛАТЫ

Н — КРОНШТЕЙН ПЕРЕДНЕГО ВЕНТИЛЯТОРА
I — КРОНШТЕЙН ВЕРХНЕГО ВЕНТИЛЯТОРА
J — КРЫШКА КОЖУХА БЛОКА ПИТАНИЯ *СМЕННАЯ
К — КРЫШКА ДЛЯ КАБЕЛЕЙ
L — ОТКИДНАЯ СТАЛЬНАЯ ДВЕРЦА ДЛЯ ДОСТУПА К МАТЕРИНСКОЙ ПЛАТЕ
М — ЦЕЛЬНАЯ БОКОВАЯ ПАНЕЛЬ

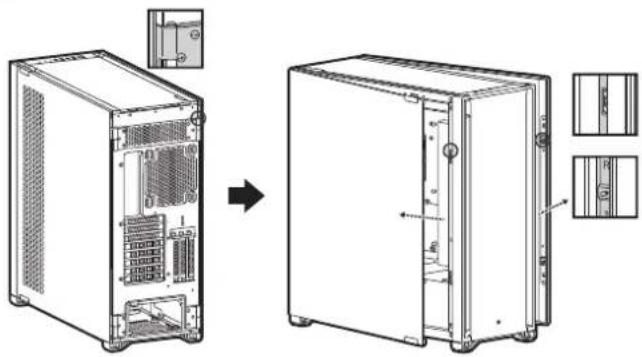

ОТКИДНЫЕ БОКОВЫЕ ПАНЕЛИ ОСОБЕННОСТИ КОРПУСА

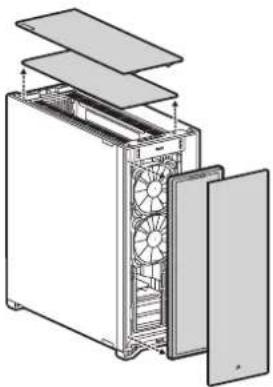

СНЯТИЕ ПЕРЕДНЕГО И ВЕРХНЕГО ОБОДКА

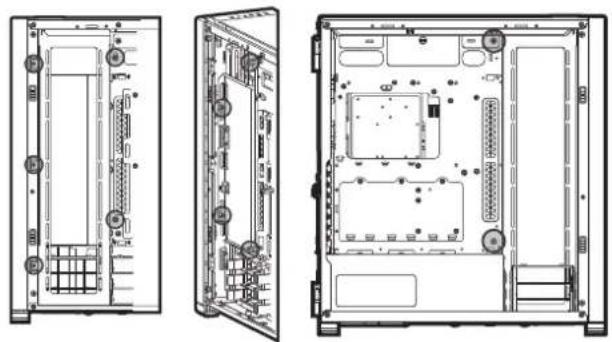

ПЕРЕМЕЩЕНИЕ КАБЕЛЬНОЙ ПАНЕЛИ
A

ПЕРЕМЕЩЕНИЕ КАБЕЛЬНОЙ ПАНЕЛИ
C

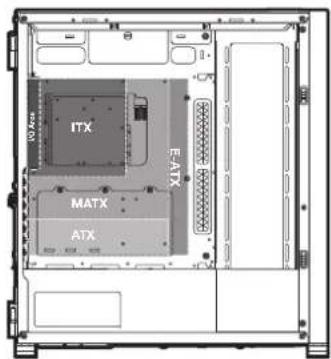

УСТАНОВКА МАТЕРИНСКОЙ ПЛАТЫ

ITX E-ATX MATX ATX

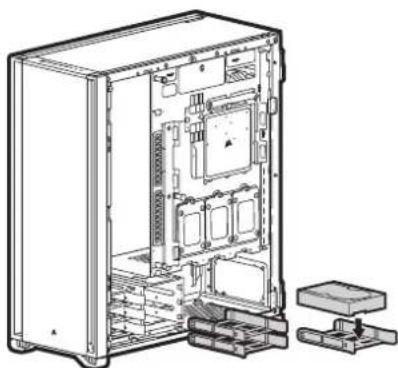

УСТАНОВКА ЖЕСТКИХ ДИСКОВ

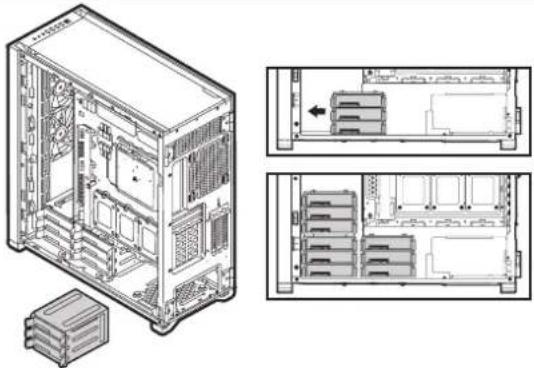

ПЕРЕМЕЩЕНИЕ ОТСЕКА ДЛЯ ЖЕСТКИХ ДИСКОВ

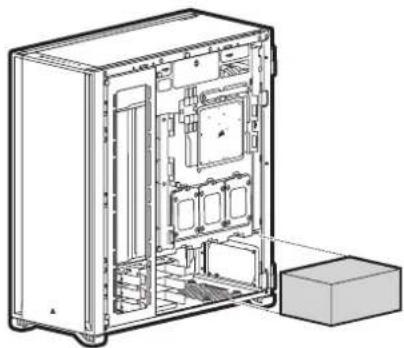

УСТАНОВКА БЛОКА ПИТАНИЯ

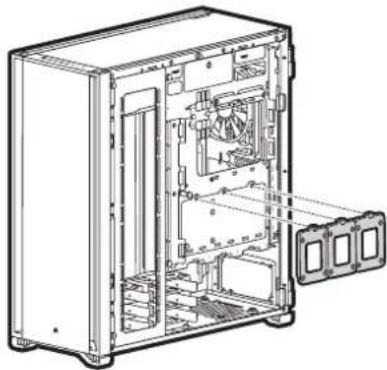

УСТАНОВКА ТВЕРДОТЕЛЬНЫХ НАКОПИТЕЛЕЙ

A

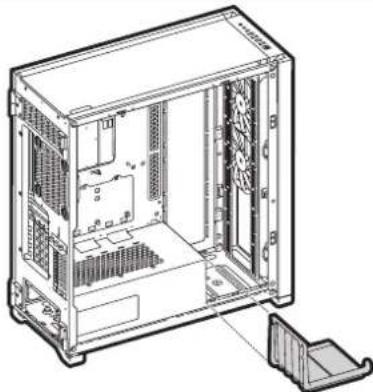

СЪЕМНОЕ ОКНО ДЛЯ БЛОКА ПИТАНИЯ

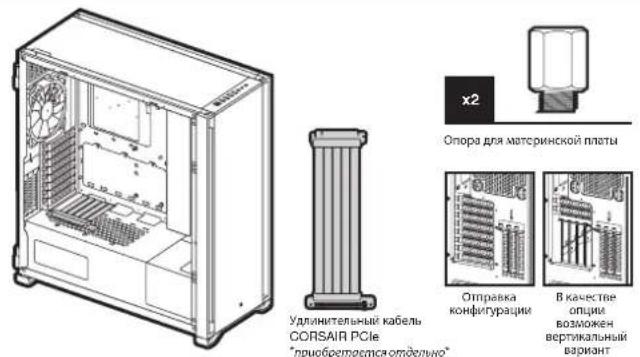

ГРАФИЧЕСКИЙ ПРОЦЕССОР С ВЕРТИКАЛЬНЫМ КРЕПЛЕНИЕМ

Удлинительный кабель CORSAIR PCIe
*приобретается отдельно*
Опора для материнской платы
Отправка конфигурации
В качестве опции возможен ертикальный вариант

УСТАНОВКА ПЕРЕДНИХ РАЗЪЕМОВ ВВОДА-ВЫВОДА

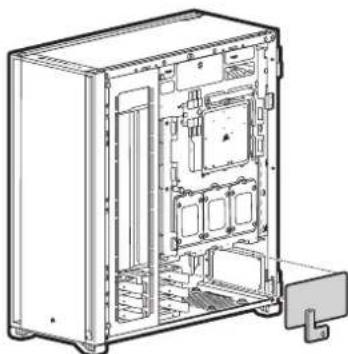

ДОСТУПНЫЕ ДЛЯ ПРИОБРЕТЕНИЯ ПРИНАДЛЕЖНОСТИ

Вспомогательный лоток материнской платы Дополнительный кожух блока питания

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Имеет ли значение полярность при использовании разъема питания и сброса панели ввода-вывода? Нет, она важна только для светодиодных разъемов.
2. К кому следует обратиться, если корпус получен поврежденным или один из вентиляторов не работает? Перейдите на веб-сайт support.corsair.com и запросите разрешение на возврат материалов (RMA), чтобы мы смогли заменить поврежденные детали.
3. Где можно установить вентилятор?

Места установки вентиляторов
Спереди	4x 120 mm / 3x 140 mm
Сверху	3x 120 mm / 3x 140 mm
Сзади	120 mm / 140 mm
Лоток для материнской платы	4x 120 mm

Дополнительную информацию об этом корпусе см. на странице продукта на веб-сайте corsair.com.
