Atlas - Filtro de agua ASTRALPOOL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Filtro de agua para piscina
Marca	AstralPool
Modelo	Atlas
Tipo de filtración	Filtro de arena con válvula multivía
Medio filtrante	Arena de sílice granulometría 0,5-0,7 mm
Número de posiciones de válvula	6 (Filtración, Lavado, Enjuague, Recirculación, Vaciado, Cierre)
Presión normal de filtración	0,8 kg/cm² (11,4 PSI)
Presión de lavado recomendada	1,3 kg/cm² (18,5 PSI)
Presión máxima de trabajo	2,5 bar (estimación)
Alimentación	Bomba eléctrica (no especificada)
Conexiones	1 ½" o 2" (plástico con teflón)
Manómetro	Incluido, montado con junta de estanqueidad
Purgador de aire	Tapón de purga
Funciones principales	Filtración, lavado a contracorriente, enjuague, recirculación, vaciado, cierre
Mantenimiento corriente	Limpieza de la cesta prefiltro, lavado de la arena, enjuague después del lavado
Reemplazo de la arena	Cada 3 años aproximadamente
Limpiador de arena recomendado	Astral Filnet sólido o líquido (anual)
Seguridad	No hacer funcionar sin agua, no conectar directamente a la red, detener la bomba antes de cambiar las posiciones de la válvula
Piezas de repuesto disponibles	Válvula multivía, juntas, manómetro, conexiones 3 piezas
Reparabilidad	Usar piezas de plástico y juntas adecuadas, evitar herramientas metálicas
Instalación recomendada	Superficie horizontal, a 0,50 m bajo el nivel del agua, cerca de un desagüe
Invernaje	Vaciar el agua, quitar la tapa para ventilación
Garantía	No especificada

Preguntas frecuentes - Atlas ASTRALPOOL

¿Cómo instalar el filtro AstralPool Atlas?

Instale el filtro sobre una superficie horizontal y limpia, preferiblemente a 0,50 m bajo el nivel del agua de la piscina. Conecte las tuberías de plástico con teflón. Monte la válvula multivía, el manómetro y el purgador de aire. Llene con arena de sílice (granulometría 0,5-0,7 mm) hasta la cantidad indicada en la placa.

¿Cuándo hay que lavar el filtro?

Lave el filtro cuando la presión en el manómetro alcance 1,3 kg/cm² (18,5 PSI). Esto significa que la arena está obstruida por impurezas y el caudal disminuye.

¿Cómo realizar un lavado del filtro?

Detenga la bomba. Coloque la válvula multivía en la posición LAVADO. Abra las válvulas del desagüe de fondo y de las boquillas de retorno. Vuelva a encender la bomba durante 2 minutos para evacuar la suciedad al desagüe. Detenga la bomba, luego coloque la válvula en ENJUAGUE durante 1 minuto antes de volver a FILTRACIÓN.

¿Qué hacer si el caudal de agua filtrada es bajo?

Verifique la cesta prefiltro de la bomba y límpiela si está obstruida. Asegúrese de que la bomba gira en el sentido correcto (flecha en el cuerpo). Verifique que las tuberías de aspiración y retorno no estén obstruidas.

¿Cómo mantener el filtro en invierno?

Realice un lavado y un enjuague según las instrucciones. Vacíe completamente el agua del filtro. Retire la tapa para asegurar la ventilación durante el período de inactividad. En primavera, siga el procedimiento de puesta en marcha.

¿Qué cantidad de arena usar en el filtro?

La cantidad exacta está indicada en la placa de características del filtro. Use arena de sílice con granulometría de 0,5 a 0,7 mm. Llene el filtro hasta la mitad con agua antes de agregar la arena.

¿Por qué sube rápidamente la presión del filtro?

Esto puede deberse a un pH del agua demasiado alto (agua turbia) o a falta de cloro (agua verde). Ajuste el pH entre 7,2 y 7,6 con Astral PH Minor y agregue cloro si es necesario.

¿Cómo ajustar las válvulas de aspiración (skimmer y desagüe de fondo)?

Si el desagüe de fondo está completamente abierto, la aspiración por los skimmers es baja. Para aumentar la aspiración superficial, cierre parcialmente la válvula del desagüe de fondo. Ajuste según la cantidad de residuos flotantes.

¿Qué significa cada posición de la válvula multivía?

FILTRACIÓN: agua filtrada. LAVADO: limpieza de la arena a contracorriente. ENJUAGUE: eliminación del agua turbia después del lavado. RECIRCULACIÓN: agua que pasa por alto el filtro. VACIADO: vaciado de la piscina a través de la bomba. CIERRE: corta el agua entre el filtro y la bomba.

¿Cuáles son las advertencias de seguridad importantes?

Nunca haga funcionar el filtro sin agua. No modifique la posición de la válvula multivía cuando la bomba esté en marcha. No conecte el filtro directamente a la red de agua (presión excesiva). Use conexiones de plástico con juntas y teflón, no use hierro ni estopa.

MANUAL DE USUARIO Atlas ASTRALPOOL

DE ALTA VELOCIDAD DE FILTRACIÓN

FILTRO A SABBIA

AD ALTA VELOCITA DE FILTRAZIONE

SANDFILTER

MIT HOHER FILTERGESCHWINDIGKEIT

FILTROS DE AREIA

1.- "CHEMICAL" TREATMENT

PANNES LES PLUS FRÉQUENTES

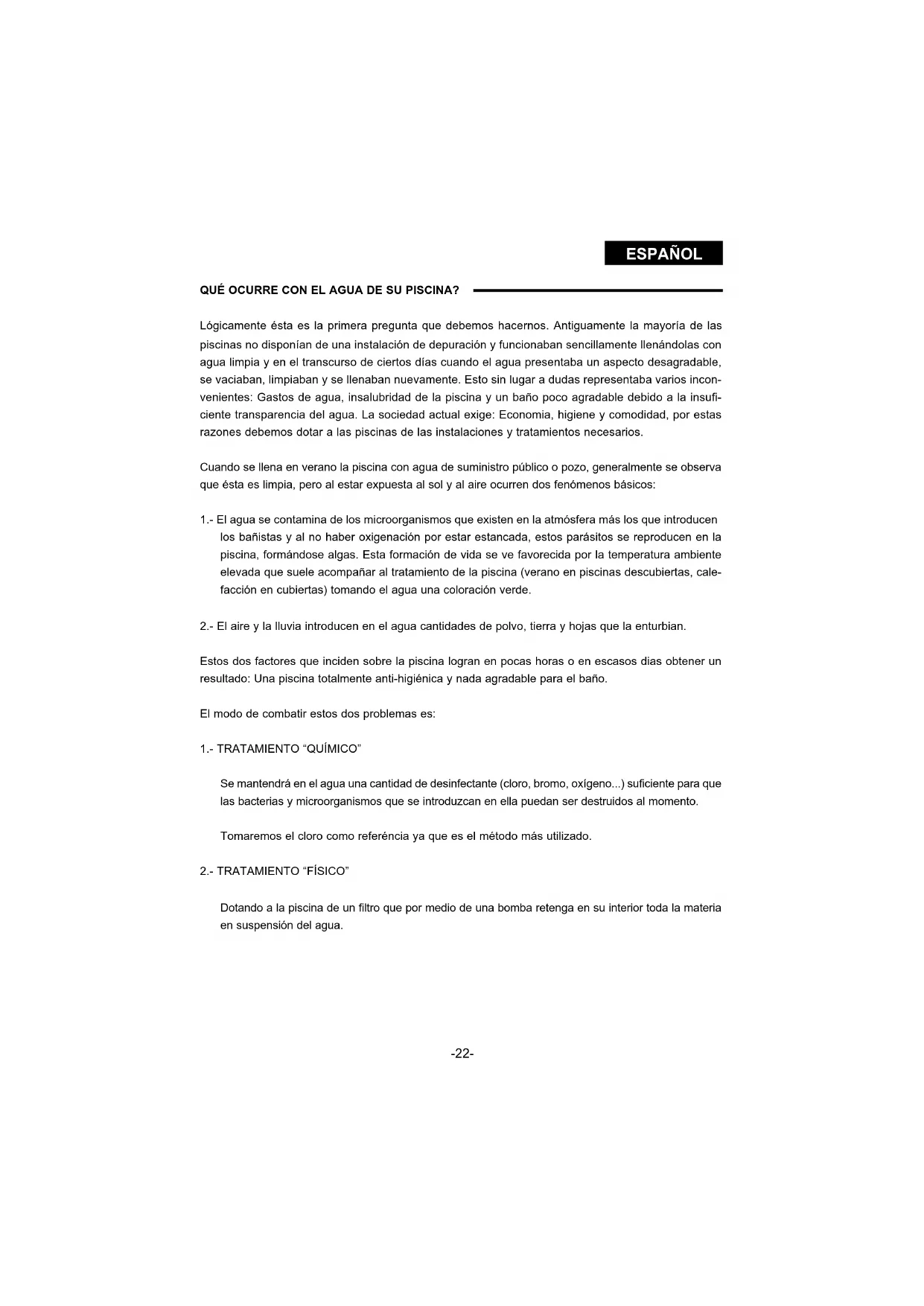

Lógicamente ésta es la primera pregunta que debemos hacernos. Antiguamente la mayoría de las piscinas no disponían de una instalación de depuración y funcionaban sencillamente llenándolas con agua limpia y en el transcurso de ciertos días cuando el agua presentaba un aspecto desagradable, se vaciaban, limpiaban y se llenaban nuevamente. Esto sin lugar a dudas representaba varios inconvenientes: Gastos de agua, insalubridad de la piscina y un baño poco agradable debido a la insuficiente transparencia del agua. La sociedad actual exige: Economía, higiene y comodidad, por estas razones debemos dotar a las piscinas de las instalaciones y tratamientos necesarios.

Cuando se llena en verano la piscina con agua de suministro público o pozo, generalmente se observa que ésta es limpia, pero al estar expuesta al sol y al aire ocurren dos fenómenos básicos:

1.- El agua se contamina de los microorganismos que existen en la atmósfera más los que introducen los bañistas y al no haber oxigenación por estar estancada, estos parásitos se reproducen en la piscina, formándose algas. Esta formación de vida se ve favorecida por la temperatura ambiente elevada que suele acompañar al tratamiento de la piscina (verano en piscinas descubiertas, calefacción en cubiertas) tomando el agua una coloración verde.

2.- El aire y la lluvia introducen en el agua cantidades de polvo, tierra y hojas que la enturbian.

Estos dos factores que inciden sobre la piscina logran en pocas horas o en escasos días obtener un resultado: Una piscina totalmente anti-higiénica y nada agradable para el baño.

El modo de combatir estos dos problemas es:

1.- TRATAMIENTO "QUÍMICO"

Se mantendrá en el agua una cantidad de desinfectante (cloro, bromo, oxígeno...) suficiente para que las bacterias y microorganismos que se introduzcan en ella puedan ser destruidos al momento.

Tomaremos el cloro como referencia ya que es el método más utilizado.

2.- TRATAMIENTO "FÍSICO"

Dotando a la piscina de un filtro que por medio de una bomba retenga en su interior toda la materia en suspensión del agua.

EL pH

El pH es el grado de acidez del agua. Los valores de pH están comprendidos entre 0 y 14, correspondiendo el valor 7 al grado neutro, los valores entre 0 y 7 a los grados ácidos y entre 7 y 14 a los alcalinos, si bien los valores usuales en una piscina son los comprendidos entre los valores 6, 8 y 8,4.

¿Por qué es importante el pH?

"EL VALOR IDEAL DE pH EN LA PISCINA DEBE ESTAR SITUADO ENTRE 7,2 Y 7,6".

Anteriormente se indica que para la destrucción de bacterias, debemos mantener en el agua una cantidad de cloro residual suficiente para ello; pero este cloro sólo actuará eficazmente como bacteri-cida cuando el agua donde se diluye tenga un pH comprendido entre 7,2 y 7,6. Por lo indicado, es indispensable que si se tienen que destruir las bacterias se debe de mantener el pH entre los valores mencionados.

Existen otros factores que obligan a mantener el pH correcto. De ser superior a 7,6, el calcio (la cal) disuelto en el agua se precipitará de forma visible, enturbiando el agua y dándole un aspecto lechoso, obstruyendo rápidamente el filtro y precipitándose en las paredes y accesorios de la piscina. Cuando el valor de pH sea inferior a 7,2 el agua será corrosiva, produciendo irritaciones en los ojos y mucosas nasales, pudiendo llegar a dañar las partes metálicas de la instalación de filtración.

La calidad del agua de la piscina, depende de que se mantenga un valor pH correcto.

EL CLORO

Normas legales

Las disposiciones sanitarias españolas vigentes determinan que el contenido de CLORO LIBRE en el agua de las piscinas debe estar comprendido entre 0,20 a 0,60 miligramos por litro. (También se dice -es lo mismo- que el contenido de CLORO LIBRE es de 0,2 a 0,6 ppm. -partes por millón-).

Qué se entiende por cloro libre o residual

En el agua aún después de filtrada, existen una serie de enemigos invisibles que es preciso destruir.

Para esta destrucción se necesita una cantidad determinada de cloro que actuará bajo la forma de ácido hipocloroso. El que se añade por encima de esa cantidad, es decir por encima del necesario para destruir las bacterias y oxidar la materia orgánica, queda libre en el agua bajo la forma de ACIDO HIPOCLOROSO en espera de actuar contra cualquier enemigo.

Este cloro que queda en el agua en espera de actuar se denomina CLORO LIBRE O RESIDUAL.

ESPAÑOL

LA FILTRACIÓN

La filtración, es sólo una parte del trabajo a realizar para mantener limpia una piscina y además inseparable del tratamiento químico, ya que la una sin la otra por sí solas no consiguen el fin buscado. Con esto queremos indicar que sólo con el filtro no se conseguirá nada si no va acompañado de un buen tratamiento químico.

Está muy generalizada la idea al adquirir una instalación que la máquina lo hará todo, hasta el punto de que ésta la llamamos "depurador" cuando verdaderamente es sólo un filtro, y la depuración consiste en una perfecta conjunción de los dos tratamientos, el químico y el físico.

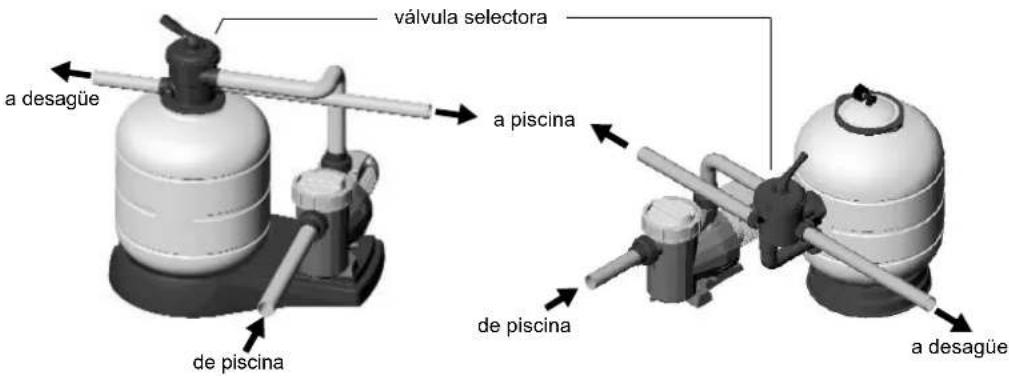

El agua se aspira del fondo de la piscina a través del sumidero (1) y de la superficie por medio de los skimmers (2), llegando a través de la bomba (4) al filtro (5) por conducciones separadas provistas de sus correspondientes válvulas (3) y retornándolo a la piscina a través de unos distribuidores (6, boquillas de impulsión). Las boquillas van instaladas en el lado opuesto del sumidero y skimmers, proporcionando de esta manera una renovación total del agua de la piscina.

El filtro propiamente dicho lo compone la carga de arena sílica a través de la cual se hace circular el agua en sentido descendente, reteniendo entre ella las materias en suspensión del agua a filtrar.

Una vez iniciado el ciclo de filtración y al cabo de cierto tiempo será preciso lavar el filtro, ya que la arena se habrá obstruido con la suciedad, impidiendo el paso del agua.

Cuando la presión en el filtro ha subido por encima de 1,3 Kg./cm², significa que es la hora de un lava-do.

Con el lavado a contra-corriente se consigue invertir el sentido de circulación del agua en el filtro y con ello se expulsa al desagüe las materias filtradas.

Teniendo presente estos datos importantes, las instrucciones de manejo que a continuación se detallan no deben de ofrecer dificultad para su aplicación.

valvula selectora a desagüe a piscina de piscina de piscina a desagüe

INSTALACIÓN

El filtro deberá instalarse lo más cerca posible de la piscina y con preferencia a un nivel de 0,50 mts. por debajo de la superficie de agua de la piscina. Prever que exista un desagüe para el local en donde radique el filtro.

⚠️ IMPORTANTE: No usar para el empalme de la válvula selectora tuberia de hierro y cáñamo, es imprescindible usar accesorios plásticos y cinta de teflón. Disponemos para estos empalmes de terminales roscados a 1½" y 2" y juntas de goma de estanqueidad, solicitelos a su proveedor.

Alrededor del filtro tiene que haber el espacio suficiente para poder hacer las inspecciones y mantenimientos requeridos durante la vida del mismo.

MONTAJE

Para un correcto montaje del filtro proceder de la siguiente manera:

1.- Procurar que la superficie donde se instale el filtro sea horizontal y esté completamente limpia.
2.- Instalar el filtro en su emplazamiento final.
3.- En el caso de un filtro con válvula lateral, instalar la válvula selectora en el filtro, procurando que las juntas entre la válvula y el filtro queden correctamente posicionadas.
4.- Realizar las tres conexiones pertinentes de la válvula selectora: tubería de la bomba a la válvula, de la válvula al desagüe y de la válvula al retorno de la piscina. En la válvula se identifica cada una de las tres salidas.

ESPAÑOL

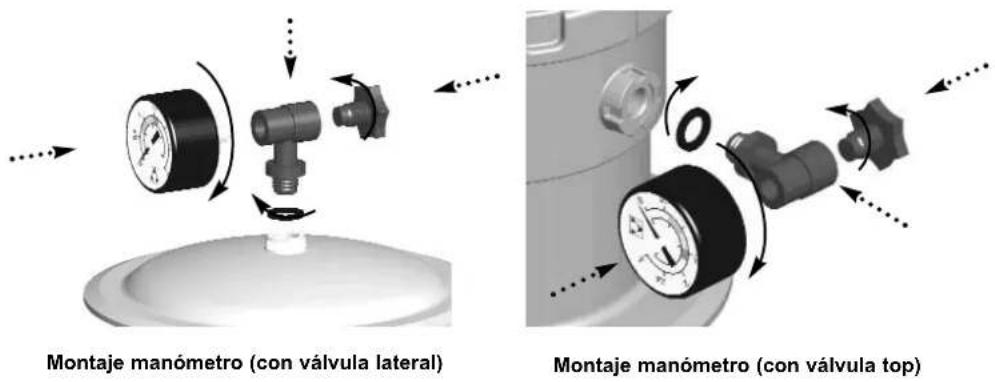

5.- Montar la te manómetro, la junta, el manómetro y el tapón purga aire (ver despiece). No es necesario utilizar cinta de teflón, ya que la estanqueidad en este punto se hace con la junta. No apretar la te manómetro con ninguna herramienta ya que con las manos es suficiente.

Montaje manómetro (con válvula lateral) Montaje manómetro (con válvula top)

CARGA DE ARENA

Para obtener el máximo rendimiento de este filtro deberá rellenarse con arena silícea de una granulometría de 0,5 a 0,7 mm. Con la cantidad indicada en la placa de características, proceder como sigue:

1.- Efectuar la carga una vez esté situado el filtro en su emplazamiento e instaladas las tuberías de unión.
2.- Retirar la tapa y la junta.
3.- Llenar el filtro con agua hasta la mitad del mismo.
4.- Verter en el interior del filtro la cantidad de arena necesaria.
5.- Limpiar el alojamiento de la junta de la tapa.
6.- Colocar y sujetar la tapa del filtro.

FUNCIONAMIENTO

La válvula selectora dispone de una palanca con 6 posiciones que permite seleccionar cualquier de las operaciones necesarias para un correcto funcionamiento del filtro.

IMPORTANTE: Efectuar siempre los cambios de posición de la válvula selectora, con la mba parada.

FILTRACIÓN

Con la bomba parada situar la maneta de la válvula selectora en "FILTRACIÓN".

Poner en marcha la bomba.

Durante el funcionamiento es conveniente observar periódicamente el manómetro, el cual nos indica el grado de saturación del filtro. Cuando la presión llegue a 1,3 kg/cm², se realizará un "LAVADO". Las válvulas del fondo de la piscina y skimmers se regularán según la cantidad de materias flotantes que se encuentren en la superficie del agua. Téngase presente que con la válvula del sumidero totalmente abierta la aspiración por los skimmers será pequeña. Si se desea que el barrido superficial de los skimmers sea más enérgico basta con estrangular el paso del sumidero.

FILTER Filtration Filtracion Filtrazione Flltern Filtração

1,5 2 1 2 30 25 psi 0 bar

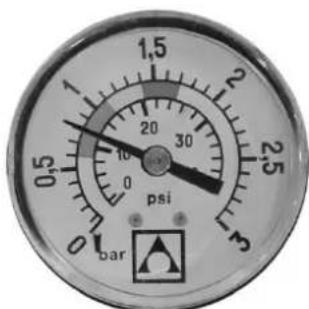

0,8 kg/cm² - 11,4 PSI: Presión normal al iniciar un ciclo de filtración.

1,5 2 1 0 30 40 0 bar

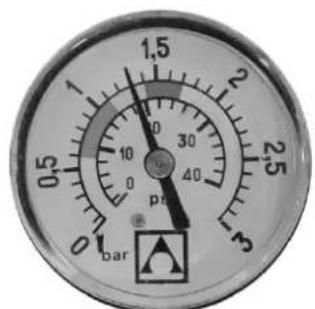

1,3 kg/cm² - 18,5 PSI: Esta presión indica que es necesario proceder al LAVADO

LAVADO

Cada carga de arena forma miles de canales de paso, que recogen todas las materias que contienen y que quedan retenidas en la arena filtrante y en consecuencia el número de canales libres el paso del agua va disminuyendo constantemente. Es por este motivo que la presión se eleva progresivamente hasta alcanzar 1,3 kgs/cm². Esto indica que la arena filtrante no puede admitir más suciedad y es necesaria su limpieza procediendo de la siguiente forma:

Se colocará la válvula selectora en posición "LAVADO", y con las válvulas de sumidero y retorno abiertas, se pondrá en funcionamento la bomba. Efectuar esta maniobra durante 2 minutos. Con esta operación se habrá vertido al desagüe toda la suciedad que obstruía el filtro.

BACKWASH LAVAGE LAVADO LAVAGGIO SPÜLEN LAVAGEM

ESPAÑOL

RECIRCULACIÓN

En esta posición la válvula selectora efectúa el paso del agua procedente de la bomba directamente a la piscina, sin pasar por el interior del filtro.

En el caso de que la piscina no pueda desaguar directamente al alcantarillado, por no existir desagüe a nivel del fondo de la piscina, el vaciado puede realizarse por medio de la bomba del filtro. Para efectuar esta operación se deberá situar la válvula selectora en posición de "VACIADO". Con la válvula de sumidero abierta se conectará el motor. Para que la bomba aspire, tienen que mantenerse llenos de agua el prefiltro y toda la conducción de agua del sumidero.

WASTE VIDANGE VACIADO SCARICO ENTLEEREN ESVAZIAMENTO

Antes de conectar el vaciado se asegurará que las válvulas de skimmers y limpiafondos están cerradas.

ENJUAGUE

Después de haber realizado un "LAVADO" del filtro y poner la instalación en posición de "FILTRACIÓN", el agua durante unos segundos afluye a la piscina de color turbio, con el fin de evitar que esta agua turbia circule a la piscina existe esta posición de la válvula selectora "ENJUAGUE". Operar como sigue: Inmediatamente después del "LAVADO" situar la válvula en posición de "ENJUAGUE" y conectar la bomba durante 1 minuto, transcurrido éste parar la bomba y situar la válvula en "FILTRACIÓN".

Esta posición envía el agua filtrada directamente al desagüe.

CERRADO

Como su nombre indica se utiliza para cerrar el paso del agua del filtro a la bomba, se utiliza para poder abrir el cesto recoje-cabellos (prefiltro) de la bomba.

CLOSED FERME CERRADO CHUSO GESCHLOSSEN FECHADO

PUESTA EN MARCHA

Una vez cargado el filtro de arena es necesario efectuar un lavado de la misma. Proceder del modo siguiente:

1.- Colocar la válvula selectora en la posicion de "LAVADO".
2.- Abrir las válvulas que controlan las tuberías de aspiración de piscina y conectar la bomba, durante 4 minutos.
3.- Parar la bomba, colocar la válvula en posición "ENJUAGUE" y enjuagar durante 1 minuto. Después, parar la bomba y colocar la maneta de la válvula selectora en posición "FILTRACIÓN".

Una vez realizada esta operación dispondremos del filtro preparado para empezar los ciclos de filtración del agua de la piscina.

IMPORTANTE: Efectuar los cambios de posición de la maneta de la válvula selectora con omba desconectada.

MANTENIMIENTO

Para limpiar el filtro no utilizar disolventes, ya que puede desaparecer el brillo del mismo y resultar dañado.

Sustituir cuando lo precisen las piezas y juntas deterioradas.

Realizar los lavados y enjuagues necesarios según las instrucciones de funcionamiento.

ESPAÑOL

Limpiar la arena anualmente para un mejor servicio con ASTRAL Filnet sólido o Filnet líquido. Se recomienda cambiar la arena cada 3 años aproximadamente.

Invernaje:

Para no dañar el filtro durante el periodo de invernaje es necesario realizar las siguientes operaciones: Realizar un lavado y enjuague según las instrucciones anteriores.

Vaciar el filtro de agua.

Quitar la tapa del filtro para mantenerlo ventilado durante el periodo de inactividad.

Cuando sea necesario volver a poner el filtro en funcionamiento, seguir las instrucciones de PUESTA EN MARCHA.

AVERÍAS MÁS USUALES

PROBLEMA POSIBLE	CAUSA SOLUCION
El filtro da poco caudal de agua filtrada.El limpiafondos aspira poco agua.	Filtro cabellos taponado. Limpiar filtro	cabellos.
	Motor gira al revés.	Comprobar mediante la flecha que existe en el cuerpo del filtro de cabellos el sentido de giro del motor, caso de no ser correcto invertir el conexionado del motor*.
	Tuberías de aspiración o impulsión taponadas.	Proceder a su limpieza.
La presión se eleva rápidamente durante el ciclo de filtración.	pH del agua elevado (agua turbia). D	sminuir pH con ASTRAL pH Minor.
	Falta de cloro (agua verdosa). Añadir	cloro.
Manómetro de presión oscila de forma violenta.	La bomba toma aire.	Repasar fugas de agua en filtro de cabellos y tuberías aspiración.
	Aspiración semicerrada.	Comprobar que las válvulas de aspiración estén totalmente abiertas.

*En caso de no existir la flecha indicadora también podemos comprobar el giro de la siguiente forma:

Situarse delante de la bomba, o sea, en la misma parte donde está la tubería de admisión (el motor detrás). Se asegurará que el giro del motor sea a la inversa del sentido de giro de las manecillas del reloj.

ADVERTENCIAS DE SEGURIDAD

No haga funcionar el equipo sin agua.

Siempre que deba manipular el filtro o válvula, desconéctelo de la toma de corriente.

No permita a niños o adultos sentarse sobre el equipo.

No conectar directamente el filtro a la red de agua, ya que la presión de la misma puede ser muy elevada y exceder la presión máxima de trabajo del filtro.

No limpiar el conjunto de la tapa con ningún tipo de disolvente, ya que podría perder sus propiedades (brillo, transparencia,...)

Debido a que todas las uniones se hacen con juntas, no es necesario apretar las tuercas excesivamente a fin de evitar la rotura de las diferentes piezas de plástico.
