MANUAL DE USUARIO EDrum Total ALESIS

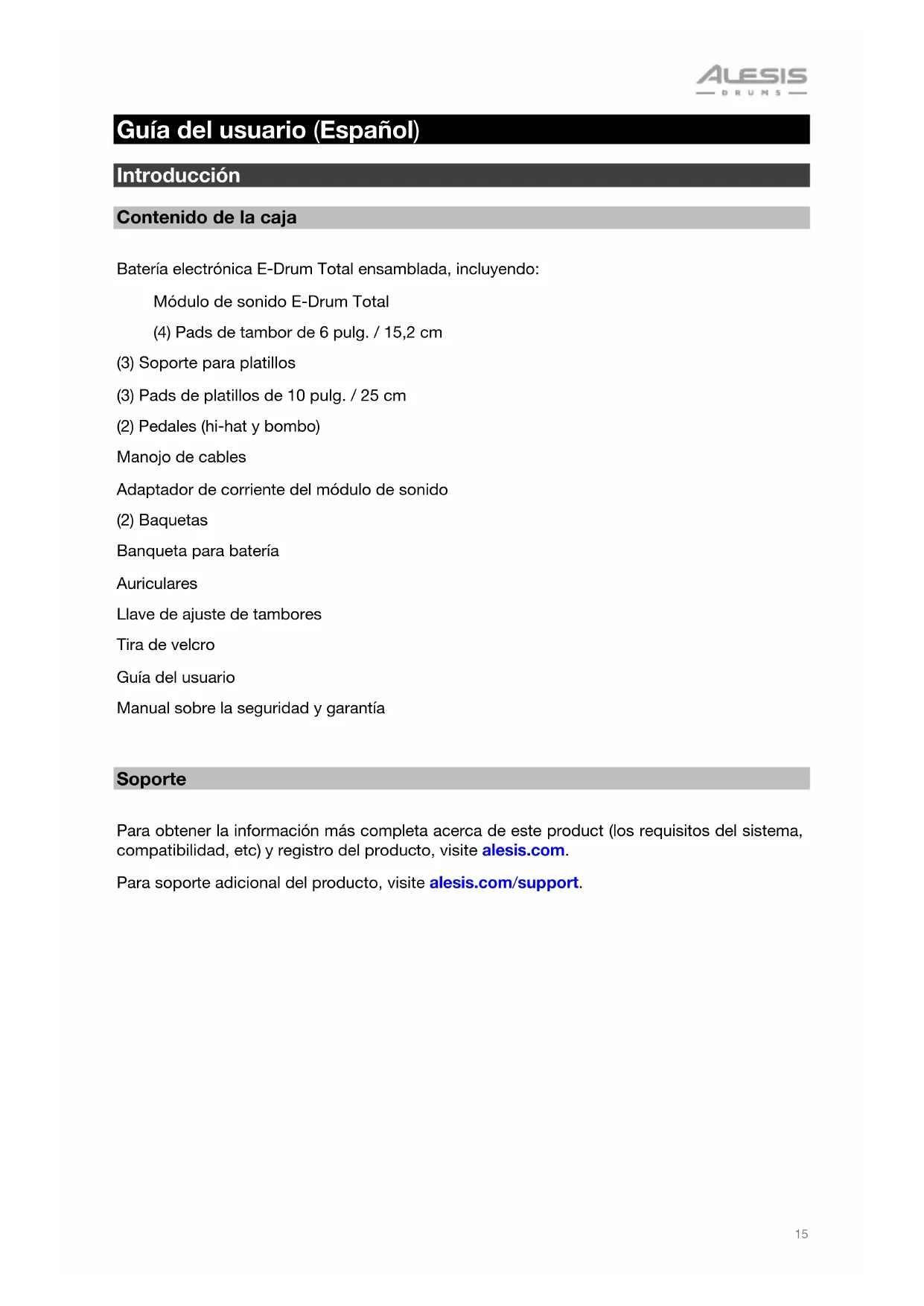

Guía del usuario (Espanol)

Introduccion

Contenido de la caja

Batería electrónica E-Drum Total ensamblada, incluyendo:

Modulo de sonido E-Drum Total

(3) Soporte para platillos
(3) Pads de platillos de 10 pulg. / 25 cm
(2) Pedales (hi-hat y bombo)

Manojode cables

Adaptador de corriente del modulo de sonido

(2) Baquetas

Banqueta para bateria

Auriculares

Llave de ajuste de tambores

Tira de velcro

Guía del usuario

Manual sobre la seguridad y garantía

Sopporte

Para Obtener la informacion mas completa acerca de este product (los requisitos del sistemas, compatibilidad, etc) y registrar del producto, visite alesis.com.

Para soporte adicional del producto, visite alesis.com/support.

Instalación

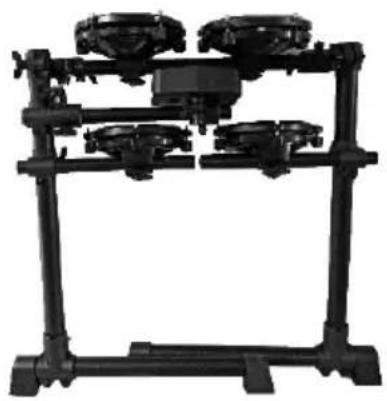

1. Retire la estructura de la E-Drum Total, los platillos y soportes para platillos de cada una de sus cajas.

Cologne la estructura (como se muestra a la derecha) sobre una superficie plana y nivelada.

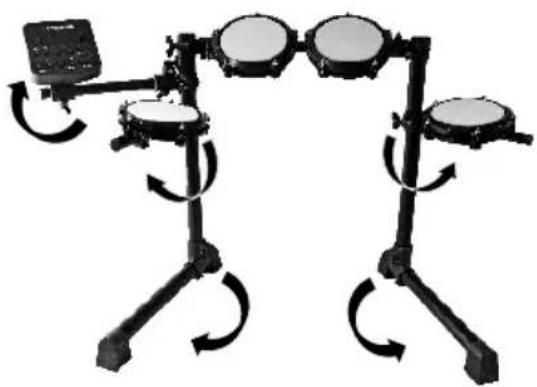

1. Despliegue las patas de la estructura y afloje las articulaciones de cada brazo de la estructura para poder desplegarlos.

De ser besoino, incline el modulo de bateria para que quede mas vertical y bajo ajustelo para que quede firme en esta posicion.

Una vez que el kit se haya desplegado Completely, vuelva a apltar las abrazaderas de articulación para que los brazos queden firmes.

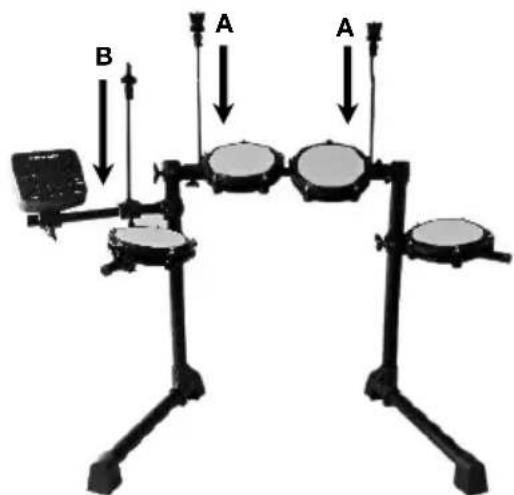

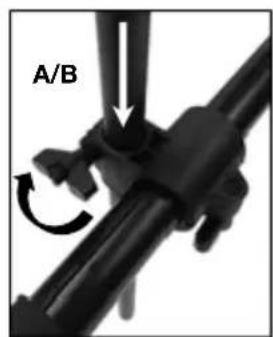

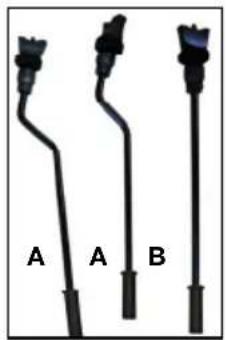

1. Inserte los soportes de platillo en las abrazaderas de platillo vacías en los brazos de laestructura y apiételas hasta que queden firmes.

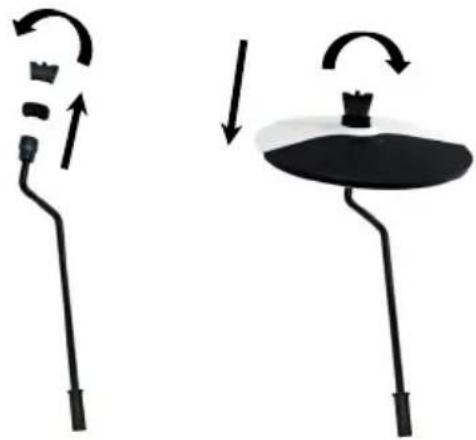

1. Retire la tuerca mariposa y la arandela de cada soporte de platillo.

Inserte los pads de platillo en los soportes.

Vuelva a colocar las tuercas mariposa y las arandelas, y apriételas hasta que los platillos quedenfirmamente sujetos a los soportes.

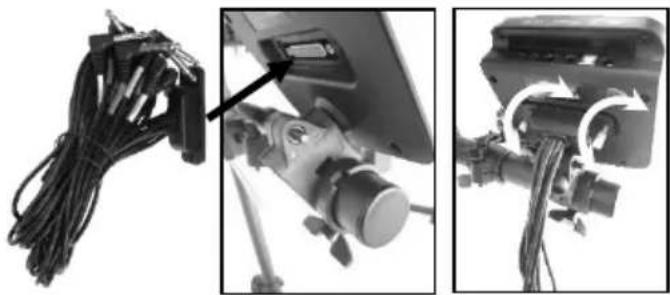

1. Enchufe el cabezal multiconector del manojo de cables incluido en el conector que se enquirytra del bajo inferior del modulo del E-Drum Total.

Apriete los dos tornillos para sujetar el manojo de cables al modulo.

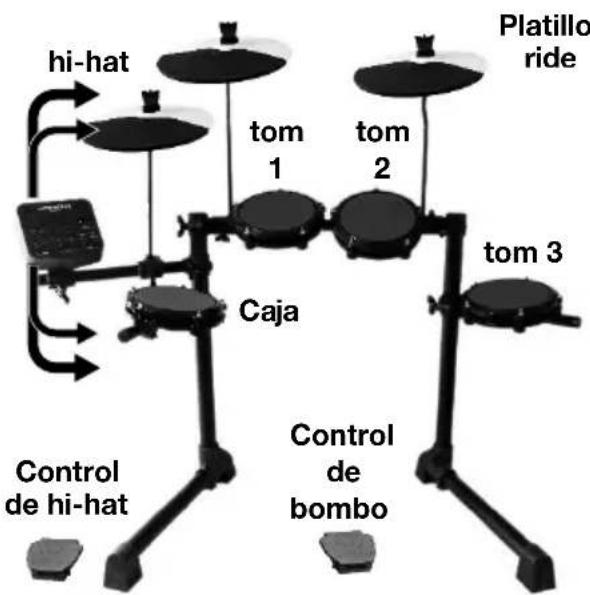

1. Conecte los cables de 1/4 pulg. del manojo a sus respectivos pads de tiempo, platillo y pedal de la bateria según la etiqueta en el extremo de cada uno los cables.

Sujete los cables realizando las tiras de velcro.

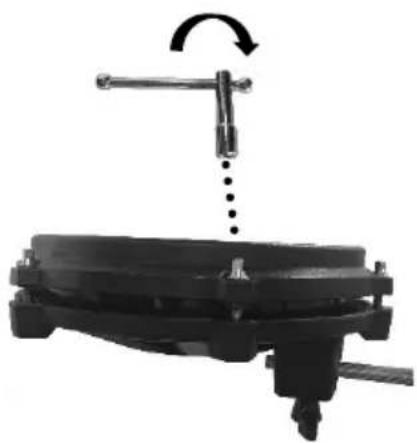

Sientase libre de ajustar la tension de cada cabezal de malla apretando uniformemente cada barra de tension con la llave del tambor includa

Cuanto mas apretada sea la tension, mas rebote y calidad de respuesta tendrá la cabeza del tambor. Bienvenido a tu verdadera experiencia de bateria!

Characteristicas

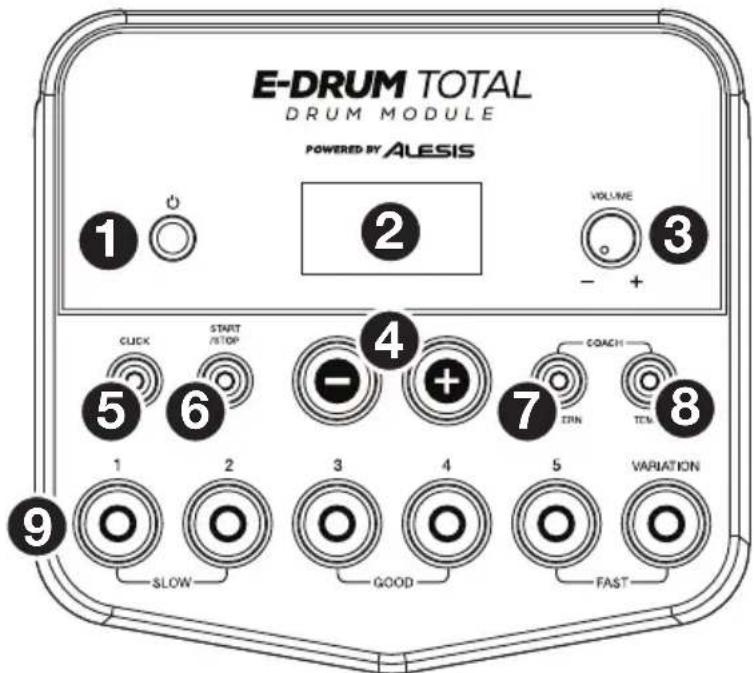

Panel superior

1. Botón de encendido: Pulse este botón para encender el modulo de bateria. Manténgalo pulsado 2segundos para apagar el modulo de bateria.
2. Pantalla:Estaareamuestravalores y texto relevantes de las functions y la operacion del modulo de bateria.
3. Perilla de volumen: Gire esta perilla para ajustar el volumen de las salidas Main (Principal) y Phones (Auriculas).
4. • / +: Pulse algo n de estos botones para augmentar o disminuir el valor que se muestra en la Pantalla.
5. Botón de click: Pulse este botón para activar o desactivar el metrónomo ("clics"). Para más información, consulte la sección Funciónamente > Usar el metrónomo (click).
6. Botón de inizio/parada: Pulse este botón para iniciar o detener la reproducción de un patron. Para más información, consulte la sección Funcionamento > Tocar con家住gando de patrones.
7. Botón de patrón: Pulse este botón para entrada al modo de patrón. Pulse simultáneamente este botón y el botón Tempo para usar el instructor de bateria integrado. Para más información, consulte las secciones Funcioncimiento > Tocar con acontecimiento de patrones y Usar el instructor de bateria integrado.
8. Tempo: Pulse este botón para entrada al modo Tempo y use los botones -/+ paraaabustar el tempo. Pulse simultáneamente este botón y el botón Pattern para usar el instructor de bateria integraado. Para más información, consulte las secciones Funcioncimiento > Usar el metrónomo (clic) y Usar el instructor de bateria integrado.
9. Botones de 1-5/variación: Pulse在哪？ 9 y selección un kit. Cuando usa el instructor de bateria integrado, pueda usar这些东西 botones para selectionar un ejercicio. Para más información, consulte las secciones Funcioncimiento > Usar los kits y Usar el instructor de bateria integrado.

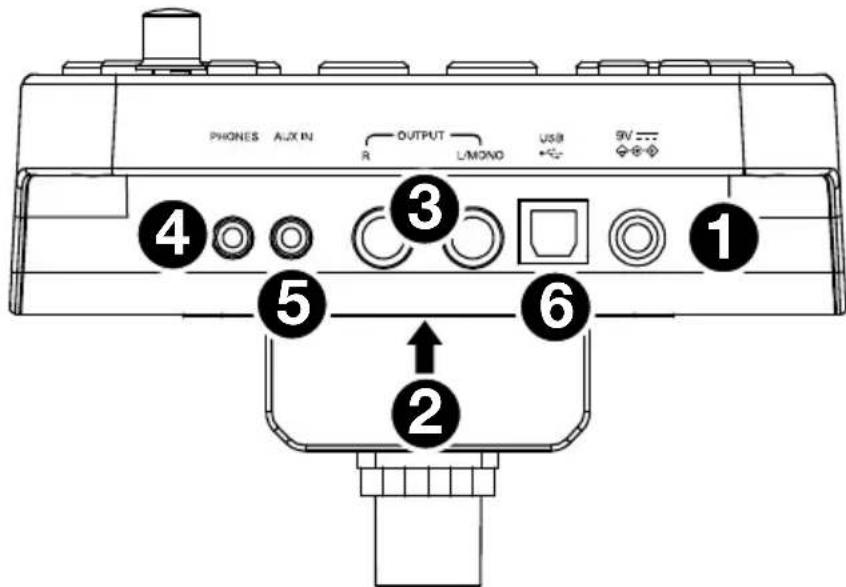

Paneltrasero

1. Conector hembra de alimentacion: Use el adaptordo de alimentacion inclido (de 9 V, 500 mA, pin central positivo) para conectar este conector hembra al tomacorriente.
2. Conector del multicable: Conecte aqui su multicable incluido y conecte los cables del multicable a los disparadores de su kit (pads de tambor, pads de platillos y pedales).
3. Salidas principales: Use cables mono estandar de 1/4 pulg. (no incluidos) para conectar estas salidas a su monitor, amplificador o sistemas de megafonia. Ajuste el volumen con la perilla Volume del panel superior.
4. Salida para auriculares: Conecte a esta salida auriculares estereo estandar de 1/8 pulg. (no inclusos). Ajuste el volumen con la perilla Volume del panel superior.
5. Entrada auxiliar: Use un cable estéreo de 1/8 pulg. (no incluido) para conectar a esta entrada un dispositivo de audio externo (telefon integente, reproductor de CD, etc.).
6. Puerto USB: Use un cable USB estandar (no incluido) para conectar su computadora este puerto, permitiendole enviar y recibir mensajes MIDI hacía y desde la misma. Para más información, consulte la sección MIDI.

Funcionamento

como tocar los pads

Si su kit de bateria electrònica tiene pads sensibles a la velocidad, E-Drum Total Drum Module reproducirá sonidos de timbres variables que dependen de la fuerza con que golpee los pads. ;Trate de golpear los pads con fuerzas differentes para experimentar los distinctos sonidos que produce el modulo!

El sonido del hi-hat varía en función de la posición del pedal controlador de hi-hat:

Hi-hat abierto: Con su pie levantasdo del pedal, golpee el pad del hi-hat.
Hi-hat cerrado: Con su pie presionando el pedal a fondo, golpee el pad del hi-hat.
Cierre de pedal: Presione el pedal del hi-hat a fondo sin golpear el pad del hi-hat.
- Salpicado: Presione rápidamente el pedal del hi-hat a fondo y bajo suételo inmediamente.

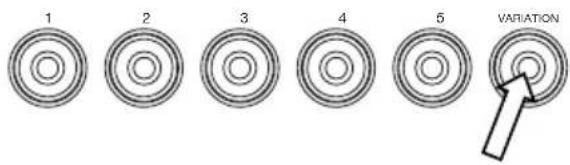

como seleccionar un kit

Para seleccionar uno de los 10 kits preprogramados del modulo, realice uno de los siguientes procedimientos:

• Pulse el botón Variation de modo que se illumine verde y bajo pulse el botón 1, 2, 3, 4 o 5 para selección ar el Kit 1, 2, 3, 4 o 5 respectivamente.

• Pulse el botón Variation de modo que se ilumine rojo y bajo pulse el botón 1, 2, 3, 4 o 5 para selección ar el Kit 6, 7, 8, 9 o 10 respectivamente.

El número del kit aparece en la Pantalla. Una vez que haya的选择acionado un kit, pueda seleccionar其中之一 repitiendo uno de los pasos precedentes o usingo los botones - / +

Ajustar los volúmenes de los kits

Para ajustar el volumen de cada kit por分开:

1. Selecciona una de los siguientes procedimientos:

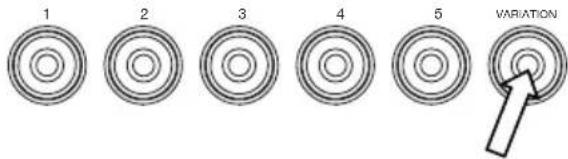

2. Con el botón Variation de encendido en rojo, pulse dos veces el botón 1, 2, 3, 4 o 5 para seleccionar el kit 1, 2, 3, 4 o 5 respectivamente.

• Con el botón Variation de encendido en verde, pulse dos veces el botón 1, 2, 3, 4 o 5 para selecciónar el kit 6, 7, 8, 9 o 10 respectivamente.

• La Pantalla muestra el nivel de volumen (L00 - 32). Use los botones - / + para ajustar el volumen del kit (el nivel de volumen predeterminado es L28).

• Espere 4 segundos. El modulo de batería guarda automatistically el nuevo ajuste.

Tocar conacompaniamento de patrones

Selección y tocar un patron

Para seleccionar uno de los 30 patrones:

1. Pulse el botón Pattern para entrada al modo de patrón. Se enciende el LED del botón y aparece en la Pantalla el número del patrón actual.

2. Use los botones - / + para selectionar un patron (puedemantener pulsados los botones - / + para recorrerrapidamente la lista).

1. Pulse el botón Start/Stop para,iniciar inmediamente la reproduccion del patron.
2. jToque con elacompanimiento delpatron!
3. Pulse el botón Start/Stop para detener inmediamente la reproducción del patrón.

Ajustar el volumen del patron

Para ajustar el volumen de cada patron por分开:

1. Pulse dos vezes el botón Pattern.

2. Aparece en la Pantalla el nivel de volumen (00 - 32). Use los botones - / + paraaabstarenel nivel del patron (el nivel de volumen predeterminadoes25).

Usar el metrónomo (click)

Puede usar el metrónomo integrado ("clic") para poderle a Maintener el tiempo cuando practica con el instructor de bateria integrado o con patrones. Puedeonian el tempo (velocidad),el volumen,el sonido y lairma de tiempo del metrónomo.

Activar y desactivar el metrónomo

Para activar o desactivar el metrónomo, pulse el botón Click.

Ajustar el tempo del metrónomo

Para ajustar el tempo (velocidad) del metrónomo:

1. Pulse el botón Tempo.
2. Aparece en la Pantalla el tempo actual (30 - 280) en BPM ("beats por minuto"). Use los botones - / + paraaabstarel nuevo tiempo.
3. Espere 4 segundos. El modulo de bateria guarda automatistically el nuevo ajuste.

Ajustar el volumen del metrónomo

Paraajustarelvolumendmetrónomo:

1. Pulse dos vezes el botón Click.
2. La Pantalla muestra el nivel de volumen (L00 - L32). Use los botones - / + para ajustar el volumen del metrónomo (el nivel de volumen predeterminado es L25).
3. Espere 4 segundos. El modulo de bateria guarda automatistically el nuevo ajuste.

Cambi ar el sonido del metrónomo

Paracaebarielsonido"clic"delmetrónomo:

1. Pulse simultaneamente los botones Click y 1.

2. Aparece en la Pantalla CL ("clic") y el número del sonido (CL1 - CL5). Use los botones - / + paraaabstar el sonido del metrónomo.

3. CL1: Carrillón y clic (predeterminado)

4. CL2:Clave
5. CL3: Baqueta lateral
6. CL4: Cencerro
   CL5: Vocal

1. Espere 4 segundos. El modulo de bateria guarda automatistically el nuevo ajuste.

Cambiari la firma de tiempo del metrónomo

Para cuiar la firma de tiempo del metrónomo:

1. Pulse simultaneamente los botones Click y 2.
2. Aparece en la Pantalla lairma de tiempo actual. Use los botones - / + para seleccionar unairma de tiempo: 1/2, 2/2, 3/4, 4/4 o 6/8.
3. Espere 4 segundos. El modulo de bateria guarda automatistically el nuevo ajuste.

Cambi ar el intervalo del metrónomo

Para携带la división de notas (el valor de lanota que mide con cada optic) del metrónomo:

1. Pulse simultaneamente los botones Click y 3.
2. Aparece en la Pantalla el intervalo actual. Use los botones - / + para seleccionar un nuevo intervalo: 2 (blanca), 3 (tresillo), 4 (negra), 6 (seisillo), 8 (corchea), or 16 (semicorchea). El valor predeterminado es 4.
3. Espere 4 segundos. El modulo de bateria guarda automatistically el nuevo ajuste.

Usar el instructor de bateria integrado

El instructor de bateria integrado contiene cinco ejercicios differentes para ayudarle a deserollar y melhor el precision, fibra o sentido de tiempo: Beat Check (Chequeo del beat), Gradual Up/Down (Arriba/abajo gradual), Rhythm Change Up (Cambio de ritmo ascendente), Follow Me (Sígame) y Drum Mute (Silencio de bateria).

Para usar el instructor de bateria integrado, pulse simultaneamente los botones Pattern y Tempo. Luego, pulse el botón 1, 2, 3, 4 o 5 que corresponde al ejercicio que desea realizar. Aparece en la Pantalla el ejercicio que selecciónó.

1. Chequeo del beat (bCH)
2. Arriba/abajo gradual (Gud)
3. Cambio ascendente de ritmo (C-U)
4. Sigame (FLo)
5. Silencio de bateria (d-U)

Beat Check (El chequeo del beat)

Este ejercicio permite evaluar su sentido del tiempo y con qué precision tocacomingsado por el metrónomo.

Para usar el chequeo del beat:

1. Pulse simultaneamente los botones Pattern y Tempo y bajo pulse el botón 1.

1. Ajuste lairma de tiempo y el intervalo del metrónomo (según se explicía en la sección Usar el metrónomo (click)).
2. Pulse el botón Start/Stop para comenzar.

3. Golpee los pads al ritmo del metrónomo. Los theirs LED de los botones 1-5/Variation indican cuando precise ("a tiempo") vaasted.

4. Cuando está bien en el beat, se encienden los botones 3 y 4.

5. Cuando está ligeramente FHA a el beat, se encienden los botones 2 o 5.
6. Cuando está fuera del beat, se enciende el botón 1 o Variation.
7. Cuanto está Completelymente fuera del beat, no se enciende nunca botón.

1. Pulse el botón Start/Stop para parar.

Gradual Up/Down (El arriba/abajo gradual)

El ejercicio arriba/abajo gradual permite evaluar cuando rápidamente pueda tocar cuando mantiene un tiempo preciso.

Para usar el arriba/abajo gradual:

1. Pulse simultaneamente los botones Pattern y Tempo y bajo pulse el botón 2.

1. Ajuste lairma de tiempo y el intervalo del metrónomo (según se explicía en la sección Usar el metrónomo (cli)).

2. Pulse el botón Start/Stop.

3. Selecciona una de los siguientes procedimientos:

4. Pulse el botón 1 para selecciónar el modo G-1. En este modo, el tempo disminuye o augmente en 5 BPM cada 4 medías,dependiendo de su precision.

5. Pulse el botón 2 para selecciónar el modo G-2. En este modo, el tempo disminuye o augmente en 1 BPM cada medida (el tempo inicial es el ajuste de su metrónomo en ese momento).

1. Golpee los pads al ritmo del metrónomo. Los.SEIS LED de los botones 1-5/Variación indican cuando preciseo ("a tiempo") vaasted.

2. Cuando está bien en el beat, se encienden los botones 3 y 4.

3. Cuando está ligeramente fuera del beat, se encienden los botones 2 y 5.
4. Cuando está FPGA del beat, se enciende el botón 1 o Variation.
5. Cuanto está Completelymente fuera del beat, no se enciende nunca botón.

1. Pulse el botón Start/Stop para parar.

Rhythm Change Up (El cambio ascendente de ritmo)

El ejercicio de cambio ascendente de ritmo le funciona a practiar el cambio de ritmos cuando mantiene al mesmo tiempo un tiempo preciso.

Para usar el cambio ascendente de ritmo:

1. Pulse simultaneamente los botones Pattern y Tempo y bajo pulse el botón 3.

1. Pulse el botón Start/Stop.

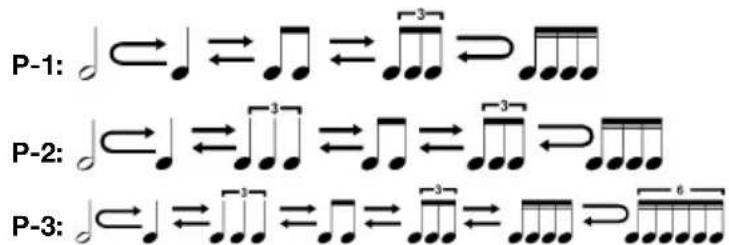

2. Pulse el botón 1, 2 o 3 o use los botones - / + para selecciónar una progresión rímica, como se muestra a continuación:

1. Pulse el botón Start/Stop para comenzar.

2. Golpee los pads al ritmo que selecciono (arriba) y en sincronismo con el metrónomo (el tempo inicial es el ajuste de su metrónomo de ese momento). LosSES LED de los botones 1- 5/Variation indican cuando preciseo ("a tiempo") vaasted:

3. Cuando está bien en el beat, se encienden los botones 3 y 4.

4. Cuando está ligeramente fuera del beat, se encienden los botones 2 y 5.
5. Cuando está fuera del beat, se enciende el botón 1 o Variation.
6. Cuanto está Completelyfuera del beat, no se enciende ningun boton.

Pulse el botón Start/Stop para parar. Aparece en la Pantalla su puntoj:

0-29:Aceptable
30-59:Bueno
- 60 - 79: Muy buena
80-100:Excellent

Follow Me (El "sigueme")

El ejercicio "Sigueme" le usa a practiar la identificacion de distinctos tambores por su sonido y a memorizar los ritmos de bateria que usan el kit de bateria completo. En ejercicio, se repite un loop de tambor que alterna entre (1) el patron de bateria propiamente dicho y (2) una pista del metrnomo de la mesma longitud durante laequalstoodismo tocael patronde bateria.

Para usar "Sigueme":

1. Pulse simultaneamente los botones Pattern y Tempo y bajo pulse el botón 4.

1. Pulse el botón Start/Stop.

2. Use los botones - / + para seleccionar el patron de bateria con el que desea tocar.

3. Pulse el botón Start/Stop para comenzar.

4. Cuando oiga el patron de bateria, trate de學習 que pads se estan tocando y cuando. Durante la pista de metrónomo que sigue, toque el mismo patron de bateria al ritmo del metrónomo. Para referencia, aparece en la Pantalla el beat actual. Los seiS LED de los botones 1-5/Variation indican cuando precisevo vaasted.

5. Pulse el botón Start/Stop para parar.

Drum Mute (El silencio de bateria)

El ejercicio de silencio de bateria le permite silenciar ciertas partes de los diversos patrones de bateria para que pueda tocar libremente y create sus propias partes sobre el resto del patron de bateria.

Para usar el silencio de bateria:

1. Pulse simultaneamente los botones Pattern y Tempo y bajo pulse el botón 5.

1. Pulse el botón Start/Stop.

1. Use los botones - / + para seleccionar el patron de bateria con el que desea tocar.

1. Pulse uno o variedes de los botones 1-5/Variation para seleccionar el o los sonidos que desea silenciar:

1:Bombo
2:Redoblante
3: Hi-hat
4: Toms
- 5: Platillos crash y ride
- Variación: Percusión

1. Pulse el botón Start/Stop para comenzar.
2. Toque librementeacompanado por el patron de bateria que oye.El patron de bateria no incluye los sonidos que silencio en el paso 4, permitiendole crear su parte propia.
3. Pulse el botón Start/Stop para parar.

Apagado automatico

Para ahorrar energia, el modulo de bateria se apaga automatistically afterwards 30 minutes de inactividad. Si no necesita esta funciona, inhabela apagando el modulo de bateria y manteniendo pulsado bajo el boton Start/Stop cuando lo vuela a encender. Aparece PoF en la Pantalla para confirmar que la funciona está desactivada.

Note: Después de apagar el modulo, esta funciona se habilita;nuevamente. Repita el procedimiento precedente para inhibirla cada vez que enciende el modulo.

MIDI

Acerca de MIDI

MIDI (Interfaz digital de instrumentos musicales) es unaforma estandar en que ciertos dispositivos musicales se pueda comunicar entre s. Cuando se conectan dos dispositivos MIDI, poder enviar yrebir "mensajes"ya sea por un cable MIDI de 5 pines o un cable USB estandar (dependiendo del los puertos disponibles de los dispositivos).

En el caso del E-Drum Total Drum Module,usted peut conectar su puerto USB al puerto USB de su computadora por un cable USB estandar (que se vende por分开ado). Todos los mensajes MIDI viajan hac y desde su computadora por esta connexion. Este le permite hacer una de dos cosas:

• Usar un kit de bateria electrónica conectado al modulo de bateria para disparar sonidos en un dispositivo MIDI externo (por exemple un secuenciador, su computadora si usa software que pueda recibir notas MIDI, etc.). Consulte Disparar sonidos en un dispositivo MIDI externo más adelante en esta sección.
• Usar un dispositivo MIDI externo para reproducir sonidos en el modulo de bateria. Consulte como usar el modulo de bateria como modulo de sonido más adelante en esta sección.

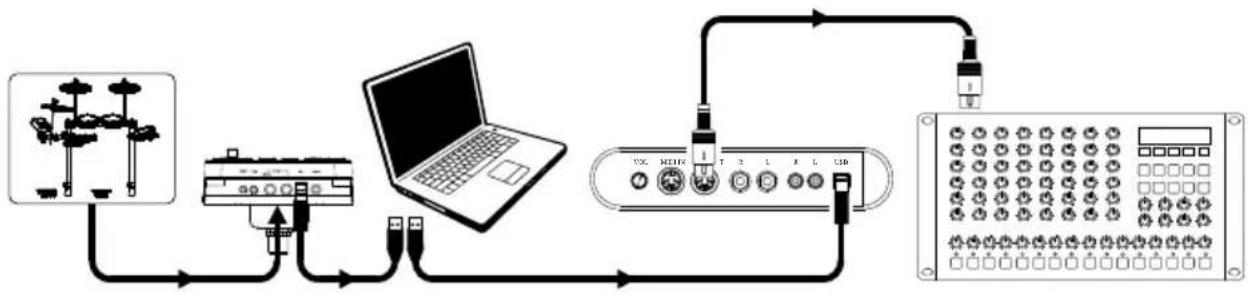

Disparar sonidos en un dispositivo MIDI除外

1. Usando un cable USB estandar (no incluido), connecte el puerto USB del modulo de bateria a un puerto USB de su computadora.
2. Si está disparando sonidos en software, salte al pasoCEE.

Si está disparando sonidos en un dispositivo MIDI externo, asegúrese de que el dispositivo está connectado a su computadora (ya sea directamente por USB o por medio de una interfaz USB-MIDI).

1. Fije la pista activa de su software MIDI, secuenciador, etc., al canal 10 y empiece a grabar.
2. Toque con su kit de bateria electrònica. La información MIDI se envía a su computadora, secuenciador, etc.
3. Detenga la grabacion.

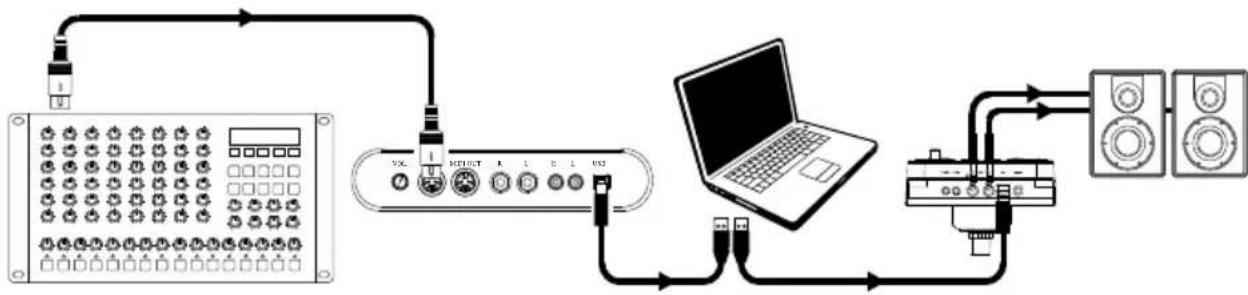

como usar el modulo de bateria como modulo de sonido

1. Usando un cable USB estandar (no incluido), connecte el puerto USB del modulo de bateria a un puerto USB de su computadora.
2. Si está usingo software para reproducir los sonidos del modulo de bateria, salte al paso ;;

Si está usingo un dispositivo MIDI externo para reproducir los sonidos del modulo de bateria, aseguresse de que el dispositivo este connectado a su computadora (ya sea directamente por USB o por medio de una interfaz USB-MIDI).

1. Fije la pista activa de su software MIDI, secuenciador, etc., al canal deseado (1 a 16).

Nota: El canal 10 del modulo de bateria está reservado para los sonidos de bateria.

1. Reproduzca con su secuenciador u other dispositivo externo para oir los sonidos internos del modulo de bateria.
