MANUALE UTENTE EDrum Total ALESIS

Guida per l'uso (Italiano)

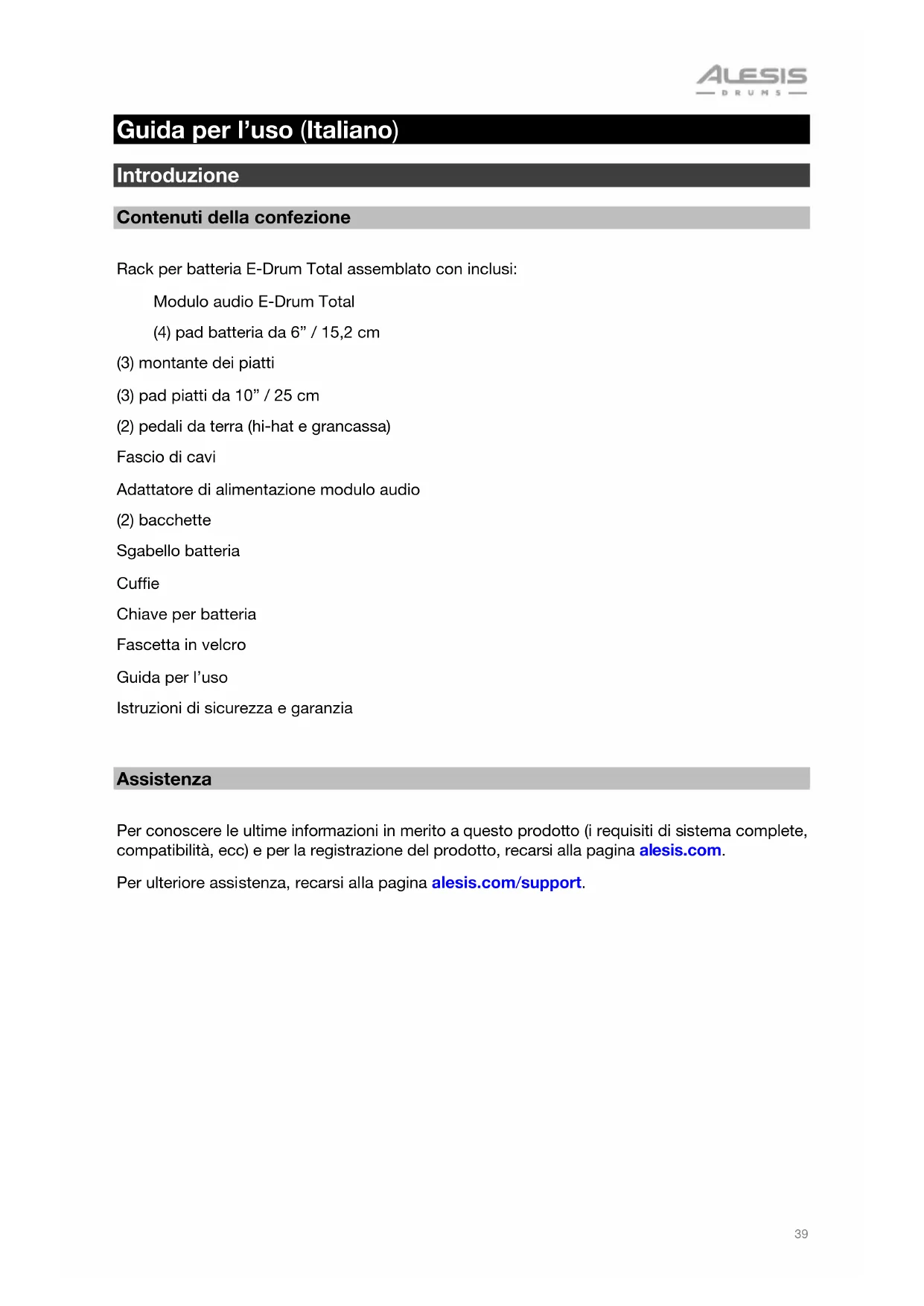

Introduzione

Contenuti della confezione

Rack per batteria E-Drum Total assemblato con inclusi:

Modulo audio E-Drum Total

(4) pad batteria da 6'' / 15,2 cm

(3) montante dei piatti
(3) pad piatti da 10^ / 25cm
(2) pedali da terra (hi-hat e grancassa)

Fascio di cavi

Adattatore di alimentazione modulo audio

(2)bacchette

Sgabello batteria

Cuffie

Chiave per batteria

Fascetta in velcro

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a quello prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina alesis.com.

Per ulteriori assistenza, recarsi alla pagina alesis.com/support.

Configurazione

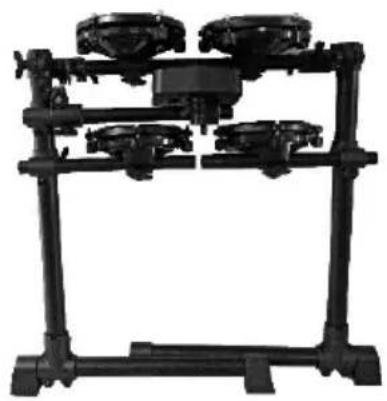

1. Rimuovere il rack per batteria E-Drum Total, piatti e montanti dei piatti da ciascuna delle loro confezioni.

Collocare il rack per batteria (come illustrato a destra), su una superficie pianae e uniforme.

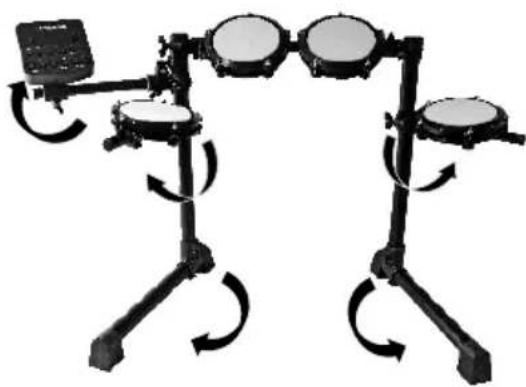

1. Aprire le gambe del rack e allentare i giunti di ciascun braccio rack per aprirlo.

Se necessario, collocate il braccio del modulo batteria verticalmente, quando stringerlo per fissarlo in posizione.

Una volta aperto il kit, stringere nuovamente i morsetti in modo che i bracci siano ben fissati.

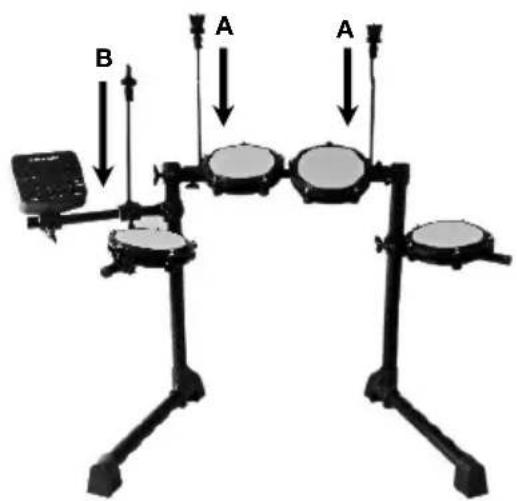

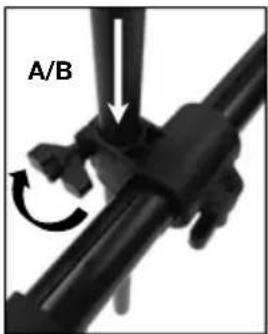

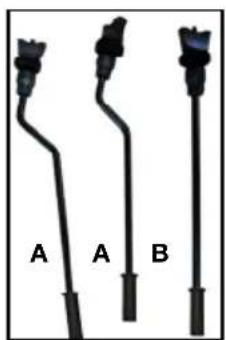

1. Inserire i bracci dei piatti nei morsetti vuoti presenti sui bracci del rack e stringere per fissarli.

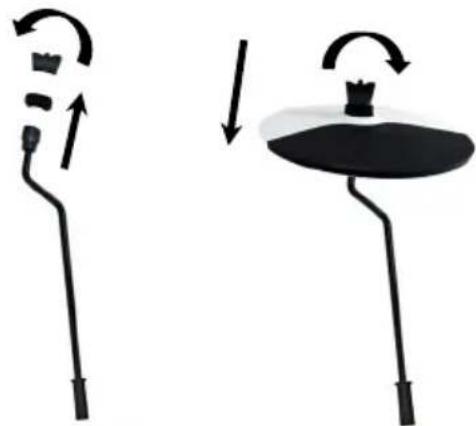

1. Rimuovere i dadi ad alette e le rondelle da ciascun supporto per piatti.

Fissare i pad piatti alle aste.

Fissare nuovamente i dadi ad alette e le rondelle e stringerli per fissare il piatto all'asta.

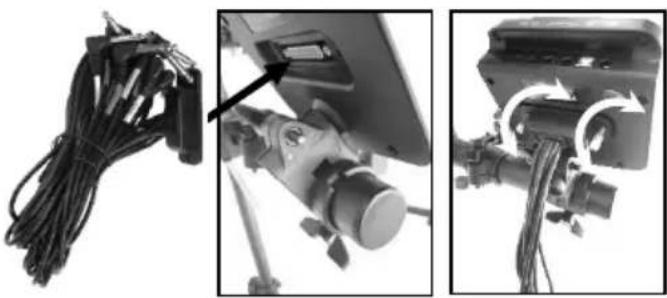

1. Collegare la testa a più poli del fascio di cavi in dotazione alla porta sul lato inferiore del modulo E-Drum Total.

Stringere le due viti per fissare il fascio di cavi al modulo.

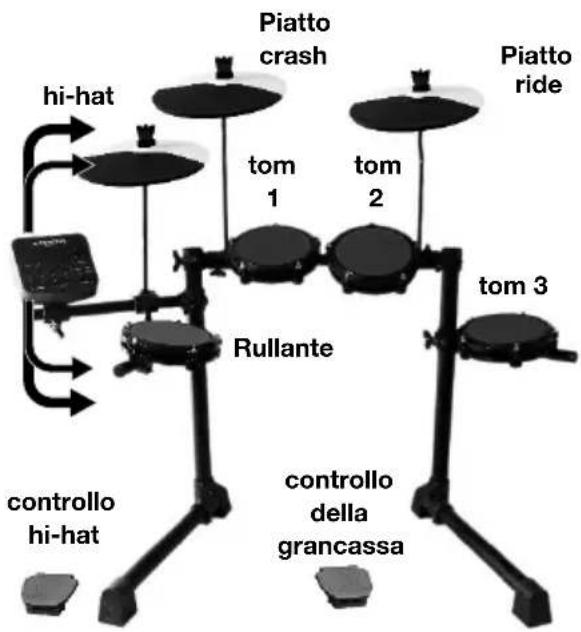

1. Collegare i cavi etichettati 1/4" alla coda del fascio di cavi a ciascun pad batteria, piatto e pedale presenti nel kit batteria.

Fissare i cavi servendosi della fascetta in velcro.

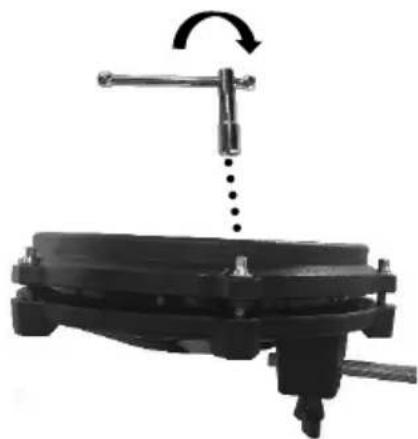

Sentiti libero di regolare la tensione di ciascuna testa della rete stringendo uniformamente agli tirante con la chiave del tamburo inclusa

Più stretta è la tensione, più rimbalzo e reattività avrà la testa del tamburo. Benvenuto nella tua vera esperienza di batteria!

Caratteristiche

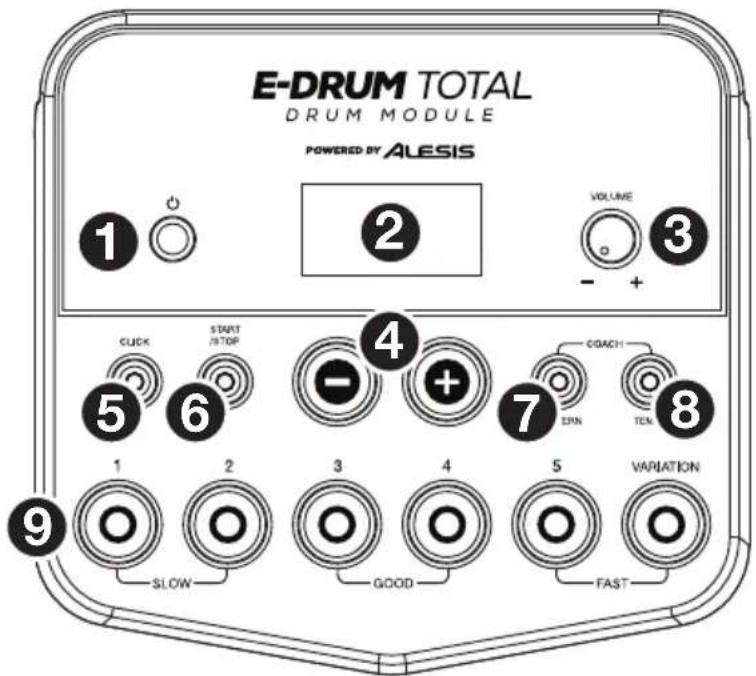

Pannello superiore

1. Tasto di alimentazione: premere quello pulsante per accendere il modulo batteria. Tenerlo premuto per 2 secondi per spegnere il modulo batteria.
2. Display: quest'area在哪 valori e scritte specifiche relativi alle funzioni e al funzionamento del modulo batteria.
3. Manopola volume: girare questa manopola per regolare il volume delle uscite principali e dell'uscita cuffie.
4. -/+: premere uno di quosti tasti per alzare o abbassare il valore illustrato a Display.
5. Tasto Click: premere quello pulsante per accendere e spegnere il metronomo ("click"). Per maggiori informazioni, si veda il paragrafo Utilizzo del Metronomo (Click).
6. Tasto Start/Stop: premere quello tasto per avviare o interrompere la riproduzione di un Pattern. Per maggiori informazioni, si veda il paragrafo Suonare con i pattern.
7. Tasto Pattern: premere quello tasto per entrare in modalità Pattern. Premere contemporaneamente quello tasto e il tasto Tempo per utilizzato il Drum Coach incorporado. Per maggiori informazioni, si vedano i paragrafi Suonare con i patterne Utilizzato del Drum Coach incorporado.
8. Tempo: premere quello tasto per entrare in modalità Tempo, quando servirsi dei tasti - / + per regolare il tempo. Premere contemporaneamente quello tasto e il tasto Pattern per utilizzato il Drum Coach incorporado. Per maggiori informazioni, si vedano i paragrafi Utilizzo del metronomo (Click) e Utilizzo del Drum Coach incorporado.
9. Tasti 1-5/Variation: premere uno qualsiasi di questi tasti per entrare in modalità kit e selezionare un kit. Quando si utilizza il Drum Coach incorporeto, è possible serviri di questi tasti per selezionare un esercizio. Per maggiori informazioni, si vedano i paragrafi Utilizzo dei kit e Utilizzo del Drum Coach incorporeto.

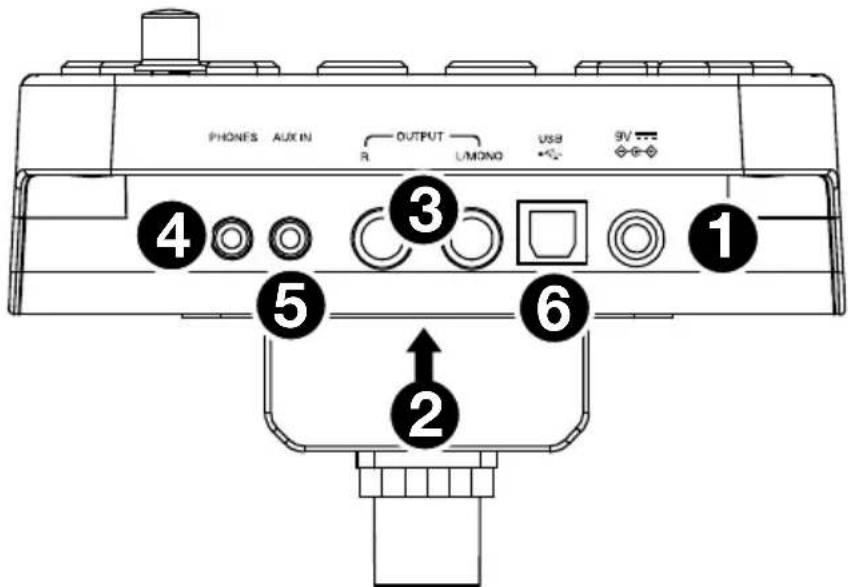

Pannello posteriore

1. Jack di alimentazione: servisi di un adattatore di alimentazione in dotazione (9 V, 500 mA, polo centrale positivo) per collegare quello jack alla presa di corrente.
2. Connettore per il fascio di cavi: collegare il fascio di cavi in dotazione a quello livello e collegare i cavi del fascio ai trigger del kit (pad batteria, pad piatti e pedali).
3. Uscite Main: servirsi di cavi standard mono da 1/4 (non in dotazione) per collegare QUESTe uscite al monitor, all'amplificatore o alsistema PA. Regolare il livello del volume servendosi della manopola Volume a livello del pannello superiore.
4. Uscita cuffie: collegare a questa uscita cuffie stereo standard da 1/8" (non in dotazione). Regolare il livello del volume servendosi della manopola Volume a livello del pannello superiore.
5. Ingresso Aux: servirsi di un cavo stereo da 1/8" (non in dotazione) per collegare un dispositivo audio esterno (smartphone,lettore CD, ecc.) a quello ingresso.
6. Porta USB: servirsi di un cavo USB standard (non in dotazione) per collegare il computer a但这a porta per inviare e ricevere messaggi MIDI da e verso il computer. Per maggiori informazioni, si veda il paragrafo Utilizzo del MIDI.

Operazione

Suonare con i pad

Se il set batteria elettronico dispone di pad sensibili alla velocità, quello modulo batteria riprodurrà suoni di timbri variabili a seconda della forza con la quale vengono suonati i pad. Provarare a battere i pad con diversi livelli di forza per sperimentare i vari suoni prodotti dal modulo!

Il suono dell'hi-hat varia a seconda della posizione del pedale di controllo dell'hi-hat:

Hi-hat aperto: con il piede lontano dal pedale, battere il pad hi-hat.
Hi-hat chiuso: premendo il pedale a fondo, battere il pad hi-hat.
Pedale chiuso: premere a fondo il pedale hi-hat, sanza battere il pad hi-hat.
- Splash: premere rapidamente a fondo il pedale hi-hat, quando lasciare immeditatamente la pressione.

Selezionare un Kit

Per selezionare uno dei 10 Kit preset del modulo, procedere in uno dei seguenti modi:

• Premere il tastingo Variation in modo da farlo accendere rosso, quindi premil tastingo 1, 2, 3, 4 o 5 per selezionare il Kit 1, 2, 3, 4 o 5 rispettivamente.

Premere il tasto Variation in modo da farlo accendere verde, quindi premere il tasto 1, 2, 3, 4 o 5 per selezionare il Kit 6, 7, 8, 9 o 10 rispettivamente.

Il numero di Kit compare a Display. Una volta selezionato un Kit, è possibile selezionarme和其他 ripetendo uno dei passaggi di cui sopra o servendosi dei tasti -/+.

Regolazione del volume dei kit

Per regolare il volume di ciascun kit, separamente:

1. Procedere in uno dei seguenti modi:

2. Con il tastingo Variation acceso rosso, premere due volte il tastingo 1, 2, 3, 4 o 5 per selezionare il Kit 1, 2, 3, 4 o 5 rispettivamente.

• Con il tastingo Variation acceso verde, premere due volte il tastingo 1, 2, 3, 4 o 5 per selezionare il Kit 6, 7, 8, 9 o 10 rispettivamente.

• A Display comparirà il livello di volume (L00 - L32). Servirsi dei tasti - / + per impostare il livello del volume del kit. Il livello di volume predefinito è 28.

• Attendere per 4 secondi. Il modulo batteria salvera automaticamente il nuovo valore.

Suonare con i pattern

Selezionare e riproduire un pattern

Per selezionare uno dei 30 pattern predefiniti:

1. Premere il tasto Pattern per entrare in modalità pattern. Il LED del tasto si accende e a Display compare il numero di pattern corrente.

1. Serviri dei tasti - / + per selezionare un pattern (per scorrere rapidamente lungo la lista è possibile tenere premuto il tasto - / + ).

1. Premere il tasto Start/Stop per avviare la riproduzione del Pattern.
2. Suonare col pattern!
3. Premere il tasto Start/Stop per fermare la riproduzione del Pattern.

Regolazione del volume del pattern

Per regolare il volume di ciascun pattern, separamente:

1. Premere due volte il tasto Pattern.
2. A Display comparirà il livello di volume (L00 - L32). Serviri dei tasti -/+ per impostare il livello del volume del pattern. Il livello di volume predefinito è 25.

Uso del metronomo (Click)

Per aiutarsi a tener il tempo durante gli esercizi con il Drum Coach incorpore o con i pattern, è possibile utilizzare il metronomo incorpore ("click"). É possible cancellare il tempo (velocità), il volume, il suono e la divisione metrica del tempo tenuta dal metronomo.

Accensione e spegnimento del metronomo

Per accendere o spegnere il metronomo premere il tasto Click.

Regolazione del tempo del metronomo

Per regolare il tempo (velocità) del metronomo:

1. Premere il tasto Tempo.
2. A Display compare il tempo corrente (30 - 280) in BPM ("battiti al minuto"). Serviri dei tasti - / + per impostare il nuovo tempo.
3. Attendere per 4 secondi. Il modulo batteria salverà automaticamente il nuovo valore.

Regolazione del volume del metronomo

Per regolare il volume del metronomo:

1. Premere due volte il tasting Click.
2. A Display comparirà il livello di volume (L00 - L32). Serviri si dei tasti - / + per impostare il livello del volume del metronomo. Il livello di volume predefinito è 25).
3. Attendere per 4 secondi. Il modulo batteria salverà automaticamente il nuovo valore.

Modifica del suono del metronomo

Perambiare il suono del ticchettio del metronomo:

1. Premere contemporaneamente il tasto Click e il tasto 1.

2. A Display comparirà il numero del suono (CL1 - CL5). Servirsi dei tasti - / + per impostare il suono del metronomo.

3. CL1: Chime e click (predefinito)

4. CL2: Clave
5. CL3: Side-stick
6. CL4: Campana
   CL5:Voce

1. Attendere per 4 secondi. Il modulo batteria salverà automaticamente il nuovo valore.

Modifica della divisione metrica del tempo del metronomo

Per cancellare la divisione metrica del tempo del metronomo:

1. Premere contemporaneamente il tasto Click e il tasto 2.
2. Il Display mostrera la divisione metrica corrente: Serviri dei tasti - / + per selezionare una divisione metrica: 1/2, 2/2, 3/4, 4/4 o 6/8.
3. Attendere per 4 secondi. Il modulo batteria salverà automaticamente il nuovo valore.

Modifica dell'intervallo del metronomo

Per modificare la divisione in note del metronomo (il valore dellanota che misura con ciascun clic):

1. Premere contemporaneamente il tasto Click e il tasto 3.
2. Il Display migliorà l'intervaldo corrente. Serviri dei tasti - / + per selezionare un nuovo intervallo: 2 (minima), 3 (terzina), 4 (semiminima), 6 (sestina), 8 (croma) o 16 (semicroma). L'intervaldo predefinito è 4.
3. Attendere per 4 secondi. Il modulo batteria salverà automaticamente il nuovo valore.

Utilizzo del Drum Coach incorporato

Il Drum Coach incorporeato contiene cinque diversi esercizi per aiutare a sviluppare e migliorare il senso del tempo, la precisione e la resistenza: Beat Check, Gradual Up/Down, Rhythm Change Up, Follow Me e Drum Mute.

Perutilizzare il Drum Coach incorporato, premere contemporaneamente il tastingo Pattern e il tastingo Tempo.Quindi premere il tastingo 1,2,3,4 o 5 corrispondente all'esercizio che si desidera effettuare. A Display comparirà l'esercizio selezionato:

1. Beat Check (bCH)
2. Gradual Up/Down (Gud)
3. Rhythm Change Up (C-U)
4. Follow Me (FLo)
   5.Drum Mute (d-U)

Utilizzo della funzione Beat Check

Questo esercizio valuta il senso del ritmo e la precisione con la quale si suona a tempo col metronomo.

PerutilizzareilBeatCheck:

1. Premere il tasting Pattern e il tasting Tempo contemporaneamente, quindi premere il tasting 1.
2. Impostare divisione metrica del tempo e intervallo del metronomo (si veda Utilizzo del metronomo (Click)).
3. Premere il tasto Start/Stop per iniziare.

4. Batterie i pad a tempo con il metronomo. I sei LED a livello dei tasti 1-5/Variation indicano il livello di precisione raggiunto (quanto si è "a tempo").

5. Quando si è perfettamente a tempo, si accendono i tasti 3 e 4.

6. Quando si è leggermente fuori tempo, si accendono i tasti 2 o 5.
7. Quando si è fuori tempo, si accendono i tasti 1 o Variation.
8. Quando si è completeness fuori tempo, non si accende alcun tasting.

1. Premere il tasto Start/Stop per fermarsi.

Utilizzo della funzione Gradual Up/Down

La funzione Gradual Up/Down valuta quando velocamente si è in grado di suonare, pur mantenendo un tempo preciso.

Perutilizzare la funzione Gradual Up/Down:

1. Premere il tasting Pattern e il tasting Tempo contemporaneamente, quindi premere il tasting 2.
2. Impostare divisione metrica del tempo e intervallo del metronomo (si veda Utilizzo del metronomo (Click)).
3. Premere il tasting Start/Stop.

4. Procedere in uno dei seguenti modi:

5. Premere il tasto 1 per selezionare la Modalità G-1. In questa modalità, il tempo diminuisce o aumento automaticamente di 5 BPM agli 4 misure, a seconda della precisione.

6. Premere il tasto 2 per selezionare la Modalità G-2. In questa modalità, il tempo diminuisce o aumento automaticamente di 1 BPM agli misura. Il tempo iniziale è l'impostazione corrente del metronomo.

7. Batterie i pad a tempo con il metronomo. I sei LED a livello dei tasti 1-5/Variation indicano il livello di precisione raggiunto (quanto si è "a tempo").

8. Quando si è perfettamente a tempo, si accendono i tasti 3 e 4.

9. Quando si è leggermente fuori tempo, si accendono i tasti 2 o 5.
10. Quando si è fuori tempo, si accendono i tasti 1 o Variation.

11. Quando si è completamente fuori tempo, non si accende alcun tasting.

12. Premere il tasto Start/Stop per fermarsi.

START

Utilizzo della funzione Rhythm Change Up (cambio di ritmo)

La funzione Rhythm Change Up aiuta a esercitarsi nel cambiamento di ritmo mantenendo un tempo preciso.

Perutilizzare la funzione Rhythm Change Up:

1. Premere il tasto Pattern e il tasto Tempo contemporaneamente, quindi premere il tasto 3.
2. Premere il tasting Start/Stop.

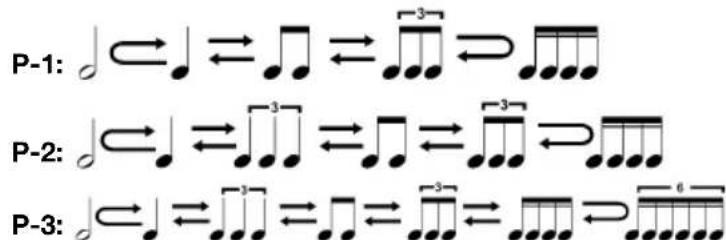

3. Premere il tasto 1, 2 o 3 oppure utilizzare i tasti - / + per selezionare una progressione ritmica, come illustrato qui di seguito:

1. Premere il tasto Start/Stop per iniziare.

2. Batterie i pad al ritmo selezionato (vedi sopra) e a tempo con il metronomo (il tempo iniziale è l'impostazione corrente del metronomo). I sei LED a livello dei tasti 1-5/Variation indicano il livello di precisione raggiunto (quanto si è "a tempo").

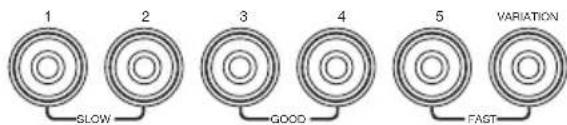

3. Quando si è perfettamente a tempo, si accendono i tasti 3 e 4.

4. Quando si è leggermente fuori tempo, si accendono i tasti 2 o 5.
5. Quando si è fuori tempo, si accendono i tasti 1 o Variation.
6. Quando si è completeness fuori tempo, non si accende alcun tasto.

Premere il tasto Start/Stop per fermarsi. A Display compare il punteggio ottenuo:

0-29:OK
30-59: Buono
- 60-79: Moltobuono
80-100: Ottimo

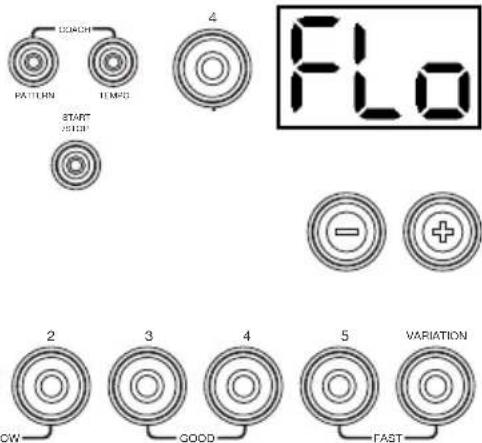

Utilizzo della funzione Follow Me

La funzione Follow Me aiuta a fare pratica identificando le varie percussioni in base al suono e memorizzando i ritmi di batteria che impiegano l'intero set batteria. In quello esercizio, un loop di batteria si ripete, alternando tra (1) il pattern di batteria stesso e (2) una traccia di metronomo della stessa durata, durante la quale si suona il pattern di batteria.

PerutilizzareFollowMe:

1. Premere il tastinge Pattern e il tastingo Tempo contemporaneamente, quindi premere il tastingo 4.
2. Premere il tasting Start/Stop.
3. Servirsi dei tasti -/ + pr selezionare il pattern di batteria col quale si desidera suonare.
4. Premere il tasto Start/Stop per iniziare.
5. Quando si sente il pattern di batteria, provare a imparare quali pad vengono suonati e quando. Durante la traccia di metronomo che segue, riproduire lo stesso pattern di batteria a tempo col metronomo. Come riferimento, il Display migliorera il beat corrente. I sei LED a livello dei tasti 1-5/Variation indicano il livello di precisione raggiunto.
6. Premere il tasto Start/Stop per fermarsi.

Utilizzo della funzione Drum Mute

La funzione Drum Mute consente di silanziare determinate parti di vari pattern di batteria, consentendo di suonare liberamente e di creare parti personalizzate nel resto del pattern di batteria.

PerutilizzareilDrumMute:

1. Premere il tastinge Pattern e il tastingo Tempo contemporaneamente, quindi premere il tastingo 5.
2. Premere il tasting Start/Stop.
3. Servisi dei tasti - / + pr selezionare il pattern di batteria col quale si desidera suonare.
4. Premere uno o più dei tasti 1-5/Variation per selezionare il suono o i suoni che si desidera silenziare:

1: Grancassa
2: Rullante
3: Hi-hat
4: Tom
- 5: Piatti crash ride
- Variation: Percussioni

1. Premere il tasto Start/Stop per iniziare.
2. Suonare liberamente al tempo del pattern di batteria che si sente. Il pattern di batteria non includera alcuno dei suoni silenziati nella Fase 4, consentendo di create la propria parte personalizzata.
3. Premere il tasto Start/Stop per fermarsi.

Spegnimento automatico

Per risparmiare energia, il modulo batteria si spegnerà automaticamente dopo 30 minuti di inattività. Se non occorre esta funzione, è possible disabilitaria spegnendo il modulo batteria e tenendo premuto il tasting/Stop al momento di riaccenderlo. PoF compare a Display a conferma dello spegnimento della funzione.

Nota bene: dello spegnimento, questa funzione sare nuovamenteabilitata. Ripetere la procedura di cui sopra per disattivarla agli volta che si accende il modulo.

Utilizzo del MIDI

Informazioni sul MIDI

Il MIDI (Musical Instrument Digital Interface) è il metodo standard in cui determinati dispositivi musicali elettronici sono comuncare tra di loro. Quando due dispositivi MIDI sono collegati, possono inviare/ricevere "messaggi" MIDI tramite un cavo MIDI a 5 poli o un cavo standard USB (a seconda delle porte disponibili sui dispositivi stessi).

Nel caso del E-Drum Total Drum Module, è possibile collegare la sua porta USB ad una porta USB del computertramite un cavo USB standard (venduto separamente).Tutti i messaggi MIDI viaggeranno da e verso il computer tramite quello collegamento. Ciò consente di fare una di due cose:

Serviri di un set batteria elettronico collegato al modulo batteria per attivare suoni su un disposativo MIDI esterno (ad es. un sequenziatore, il computer se si utilizzato software in grado di ricevere note MIDI, ecc.). Si veda Attivazione di suoni su un disposativo MIDI esterno più avanti in quello paragrafo.
Servirsi di un dispositivo MIDI esterno per attivare suoni a livello del modulo batteria. Si veda Utilizzo del modulo batteria come modulo audio più avanti in quello paragrafo.

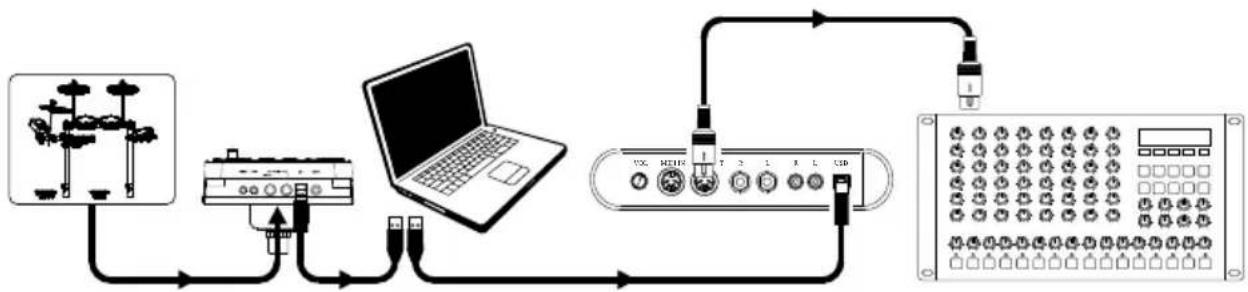

Attivazione di suoni su un dispositivo MIDI esterno

1. Servedosi di un cavo USB standard (non in dotazione), collegare la porta USB del modulo batteria ad una porta USB del computer.
2. Se si attivano suoni in un software, saltare al passaggio successivo.

Se si attivano suoni in un dispositivo MIDI esterno, assicurarsi che il dispositivo sia collegato al computer (o direttamente tramite USB o tramite un'interfaccia USB-MIDI).

1. Impostare la traccia attiva del software MIDI sul Canale 10 e iniziare a registrar.
2. Suona il loro set batteria elettronico! I dati MIDI verranno inviati al computer, sequenziatore ecc.
3. Fermà la registrazione.

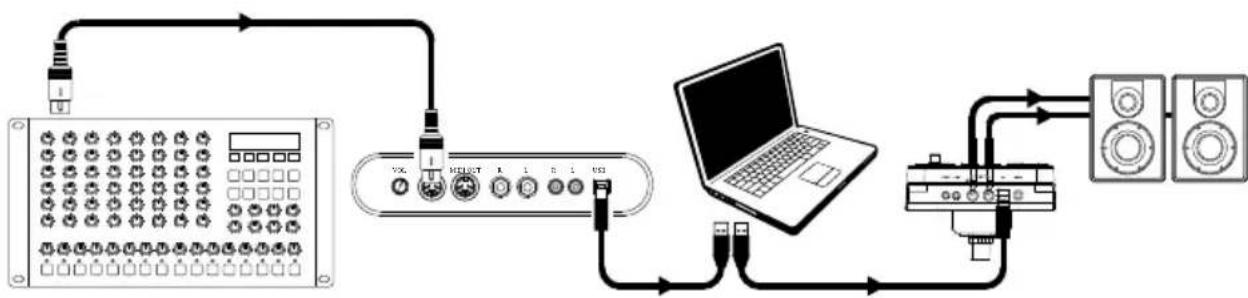

Utilizzo del modulo batteria come modulo audio

1. Servedosi di un cavo USB standard (non in dotazione), collegare la porta USB del modulo batteria ad una porta USB del computer.
2. Se si utilizes un software per suonare il modulo batteria, saltare al passaggio successivo.

Se si utilizza un disposativo MIDI esterno per suonare il modulo batteria, assicurarsi che il disposativo sia collegato al computer (o direttamente tramite USB o tramite un'interfaccia USB-MIDI).

1. Impostare la traccia attiva per il software MIDI, il sequenziatore, ecc. sul canale desiderato (1- 16).

Notabene: il canale 10 del modulo batteria è riservato ai suoni di batteria.

1. Riproduire il sequenziatore o l'altro dispositivo esterno per sentire i suoni interni del modulo batteria.
