MANUAL DE USUARIO IC13B JENN-AIR

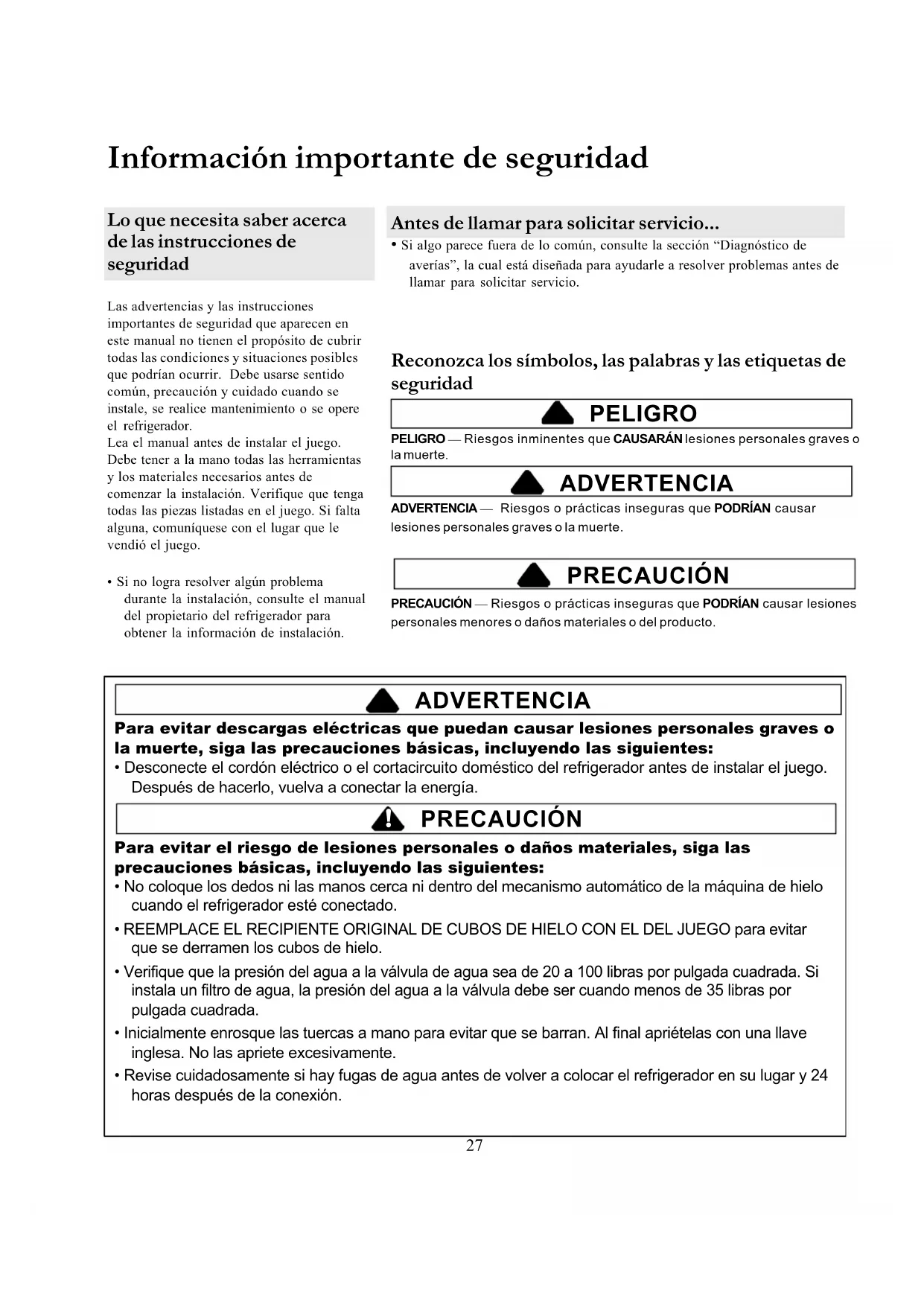

Para evitar el riesgo de lesiones personales o daños materiales, siga lasprecauciones básicas, incluyendo las siguientes:• No coloque los dedos ni las manos cerca ni dentro del mecanismo automático de la máquina de hielocuando el refrigerador esté conectado.• REEMPLACE EL RECIPIENTE ORIGINAL DE CUBOS DE HIELO CON EL DEL JUEGO para evitarque se derramen los cubos de hielo.• Verifique que la presión del agua a la válvula de agua sea de 20 a 100 libras por pulgada cuadrada. Siinstala un filtro de agua, la presión del agua a la válvula debe ser cuando menos de 35 libras porpulgada cuadrada.• Inicialmente enrosque las tuercas a mano para evitar que se barran. Al final apriételas con una llaveinglesa. No las apriete excesivamente.• Revise cuidadosamente si hay fugas de agua antes de volver a colocar el refrigerador en su lugar y 24horas después de la conexión. ADVERTENCIA! Antes de llamar para solicitar servicio...• Si algo parece fuera de lo común, consulte la sección “Diagnóstico deaverías”, la cual está diseñada para ayudarle a resolver problemas antes dellamar para solicitar servicio.28 El agua llena los moldes vacíos de los cubos de hielo cuando el congelador se enfría a la temperatura de congelación. El aire frío envuelve directamente los moldes. Cómo funciona la máquina de hielo Cuando estén congelados, los hielos se elevan y se vacían de los moldes. El brazo barredor (A) los libera en el recipiente de hielo (B) que está ubicado debajo. Máquina de hielo

Cómo usar la máquina de hielo

Para activar la máquina de hielo, baje el brazo indicador a la posición de encendido (on).

• Asegúrese de que elrecipiente de hielo esté debajo de lamáquina de hielo y empujado haciaatrás tanto como sea posible.

Deje que transcurran 24 horas aproximadamente después de la instalación para recibir la primera ración de hielo.

• Deseche los hielos que se formen durante lasprimeras 12 horas de funcionamiento paraverificar que el sistema esté limpio deimpurezas.NOTA : El brazo indicador debe poder moverselibremente hacia arriba y hacia afuera sobre elrecipiente de hielo para producir el hielo. Asegúresede que los paquetes del congelador no obstruyaneste movimiento. Cuándo es necesario que apague la máquina de hielo? Levante el brazo indicador a la posición de parar (STOP),hacia arriba, cuando:
• quite el recipiente de hielo, o cuando lo esté lavando.

• no se va a usar el refrigerador durante un tiempo prolongado, como unas vacaciones. También, en este caso,cierre el suministro del agua a la máquina.
• cuando el servicio de agua vaya a estar suspendido durante varias horas. Los cubos de hielo tienen mal olor. Qué puedo hacer para evitarlo? El hielo es un material poroso y tiende a absorber los olores delas áreas que los rodean. Los cubos de hielo que hanpermanecido en el recipiente durante un tiempo prolongadopodrían adquirir un mal sabor, pegarse e irse haciendo máspequeños. Sugerimos que estos cubos se desechen.A continuación se indican otras formas de controlar el malolor de los hielos:• El recipiente de hielo debe lavarse ocasionalmente conagua tibia. Asegúrese de colocar el brazo indicador en laposición de apagado STOP (hacia arriba) cuando lave elrecipiente. Enjuáguelo y séquelo.• Compruebe que no haya artículos echados a perder nicaducados. Envuelva todos los alimentos que despidanolores fuertes, o almacene los alimentos en recipientesherméticos para evitar que vuelva a presentarse el mal olor.• Los filtros del agua (en algunos modelos) podrían necesitarcambiarse.• En algunos casos, podría ser necesario tener que revisar lacalidad del agua doméstica. Si desea un filtro de agua,puede pedirlos para algunos modelos. Comuníquese con eldistribuidor para obtener más información sobre su modeloen particular. Es posible que el hielo se derrame del recipiente de hielo? El brazo indicador (C) detectacuándo el recipiente (B) está lleno yenvía una señal a la máquina dehielo para que deje de producirhielo. El molde se llena y forma máscubos de hielo. Una vez que el brazoindicador detecta que se necesitamás hielo, la máquina de hieloreanuda el funcionamiento dejando caer los cubos congelados.

C29 Instalación de la máquina de hielo ADVERTENCIA

Para reducir el riesgo de lesiones o la muerte, siga las precauciones básicas, incluyendo las siguientes

• Lea todas las instrucciones antes de instalar el dispositivo.

• NO trate de realizar la instalación si no entiende las instrucciones o si están más allá de su nivel de capacitación personal.
• Cumpla con todos los códigos y ordenanzas locales.

• NO realice ningún tipo de servicio en la unidad a menos que así se recomiende específicamente en el Manual del propietario o en las instrucciones publicadas de reparación por el usuario.
• Desconecte la energía a la unidad antes de instalar el dispositivo. PRECAUCIÓN

Para evitar daños materiales o lesiones posibles, siga las precauciones básicas, incluyendo las siguientes:

• Consulte a un plomero para conectar la tubería de cobre a la plomería doméstica a fin de garantizar quecumpla con los códigos y las ordenanzas locales.• Verifique que la presión de agua a la válvula del agua esté entre 20 y 100 libras por pulgada cuadrada. Si seinstala un filtro de agua, la presión del agua a la válvula deberá ser cuando menos de 35 libras por pulgadacuadrada.
• NO use una válvula auto perforante ni de sillín de 3/16" Ambas reducen el flujo del agua, se obstruyen con el tiempo y pueden causar fugas si se trata de repararlas.• Apriete las tuercas manualmente para prevenir que barran. Por último apriete las tuercas con unas pinzas yuna llave inglesa. No las apriete excesivamente.• Espere 24 horas antes de colocar la unidad en su ubicación final para revisar y corregir las posibles fugasde aguaMateriales necesarios• Tubería flexible de cobre de ¼” de diámetro externo NOTA : Añada un tramo de tubería de 8’ (243.84 cm) de manera que alcance el suministro del agua para que se pueda formar un anillo de servicio.• Válvula de cierre (necesita hacerse un orificio de ¼” en el suministro de agua antes deconectar la válvula)• Destornillador Phillips• Pinzas de punta deaguja• Llave inglesa ajustable• Destornillador de hojaplana• Destornilladorhexagonal de ¼”• Balde de agua• Cinta adhesivamasking o bolsa deplástico pequeña30

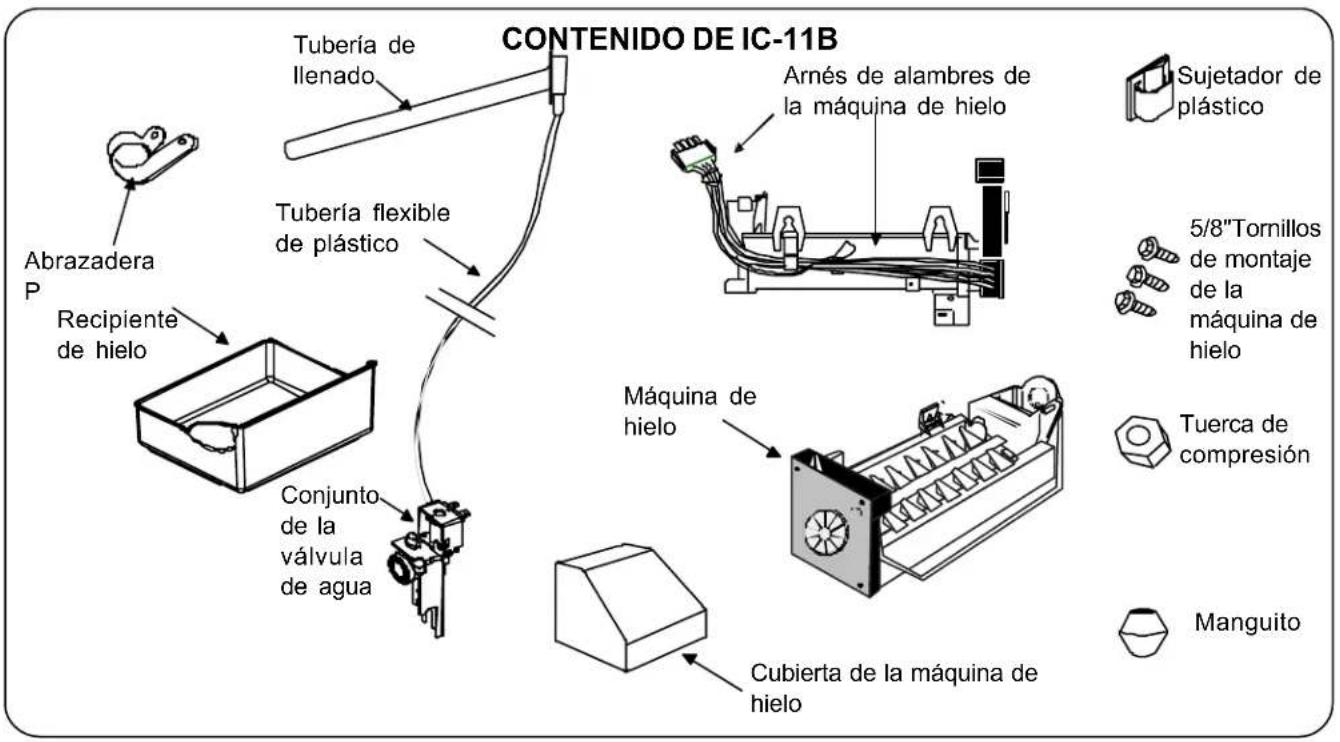

Manguito 5/8"Tornillos de montaje de la máquina de hielo Tuerca de compresión Sujetador de plástico Arnés de alambres de la máquina de hielo Tubería de llenado Conjunto de la válvula de agua Tubería flexible de plástico Recipiente de hielo Máquina de hielo Abrazadera

Cubierta de la máquina de hielo Instalación de la máquina de hielo31 Cómo preparar el compartimiento del congelador Instalación de la máquina de hielo

Saque los accesorios del congelador, incluyendo todas las canastas y las repisas.

• Vea en el manual del propietario las instrucciones para quitar y colocar los artículos del congelador.

Desde la parte posterior del refrigerador (A), use un destornillador para romper la cinta que sella el interior (B) y que cubre el orificio para la entrada de la tubería de llenado de agua (C).

Quite la parrilla de servicio de hielo Si tiene una parrilla de alambre de servicio de hielo (A) ? Quite las bandejas y el recipiente de hielo.

• Quite los dos tornillos (B) y deseche los tornillos y las arandelas (C). o bien, Si tiene una bandeja de plástico de servicio de hielo (D)

• Deslice la parte delantera de la repisa hacia arriba y hacia afuera del tornillo de la pared del frente.

• Tire de la parrilla hacia adelante hasta que el tornillo quede en la ranura en forma de L. Levante la parrilla para liberarla del tornillo de la pared posterior.

Inserte la tubería de llenado (D) en la entrada de la tubería de llenado de agua (C).

• Si la tubería no entra a través de la pared interior del congelador, use unas pinzas de punta de aguja para introducir la tubería.

Quite la cinta o la bolsa de plástico del extremo de la tubería de llenado.

Cubra el extremo de la tubería de llenado con cinta “masking” (D) o con una bolsa de plástico pequeña para impedir que el aislante entre en la tubería durante la inserción.

Saque la cubierta de la conexión de agua levantándola con un destornillador de hoja plana . La cubierta se encuentra en la pared posterior del congelador Si existe una, localice la cubierta blanca de la entrada de la tubería en la parte posterior de la unidad, y sáquela levantándola con un destornillador de hoja plana con la hoja cubierta con cinta “masking”.

• Deseche la cubierta o bien, Si tiene una, localice la calcomanía de entrada de la tubería y quítela. Corte a través de la cinta metálica que está debajo de la calcomanía.

C32 Cómo montar el conjunto de la válvula de agua

Localice la placa de la cubierta de la válvula de agua en la parte posterior de la unidad en la esquina inferior izquierda. Quite la placa de la cubierta con un destornillador hexagonal de ¼”.

• Conserve el tornillo para volver a colocarlo más adelante.
• Corte el sujetador de alambre que sostiene el arnés a la placa de la cubierta. Tenga cuidadode no cortar los alambres.
• Deseche la placa de la cubierta

Conecte el arnés desde el compartimiento interior de la máquina a los terminales eléctricos de la válvula de agua.

Acomode la porción inferior de la válvula dentro del compartimiento interior de la máquina detrás de la lengüeta (G) y fije la válvula en el gabinete con el tornillo (F) de ¼” del paso 1.

Coloque la tubería de agua de la válvula según se ilustra y asegúrela con un pequeño sujetador adhesivo de plástico (A) que se encuentra en el juego de la máquina de hielo.

Si el orificio de la parte posterior del gabinete se encuentra como se ilustra a la derecha, empuje suavemente la tubería de llenado de agua a la vez que la tuerce levemente. Asegúrese que la pestaña (E) esté firmemente apoyada en el orificio ? Tire de la parte posterior de latubería de llenado paraasegurarse que esté biensujeta. Si la tubería estásuelta, repita las instruccionesanteriores. o bien, Si el orificio en la parte posterior del gabinete tiene forma de diamante, inserte la tubería de llenado. Presione con firmeza hacia adentro a la vez que la gira 30° en el sentido de las manecillas el reloj hasta que la línea de agua quede vertical y la tubería de llenado quede trabada en la pared posterior.

• Tire de la parte posterior de la tubería dellenado para asegurarse que esté bien sujeta.Si la tubería está floja, repita las instruccionesanteriores. Instalación de la máquina de hielo

A33 Instalación de la máquina de hielo Cómo montar el juego de la máquina de hielo

Atornille los tornillos de montaje de 5/8" de la máquina de hielo dentro de los orificios existentes en la pared izquierda de la sección del congelador.

• Deje que la cabeza del tornillo sobresalga aproximadamente 3/8" para que la ranura en el colgador de la máquina de hielo se deslice sobre los tornillos.

• Quite el tornillo (A) phillips, si hay uno, y deséchelo. Coloque a presión la cubierta de la máquina de hielo en su lugar.

• Inserte las lengüetas de la parte superior de la cubierta en las ranuras en la parte superior del extremo de la máquina de hielo.

• Coloque a presión la parte inferior de la cubierta de la máquina de hielo en su lugar.

Deslice la tubería de llenado en el orificio de auto colocación en la parte posterior de la máquina de hielo.

Inserte la clavija del arnés de alambre dentro del conector en la pared posterior del congelador usando un movimiento de vaivén hasta que los dedos de trabado de la clavija entren a presión en su lugar.

Deslice los colgadores de la máquina de hielo (A) sobre los tornillos.

Inserte los tornillos de montaje restantes dentro de la parte inferior de la máquina de hielo, y apriete todos los tornillos.

Levante el brazo indicador a la posición de parar STOP (hacia arriba) hasta que la conexión de agua esté completa.

• La máquina de hielo debe sentirse que está firmemente montada. Coloque de nuevo las canastas y las repisas, y coloque el recipiente de hielo directamente debajo de la máquina de hielo.

NOTA: Revise nuevamente para asegurarse de que el arnés de alambre de la máquina de hielo esté completamente insertado en su toma.

A34 Cómo conectar el suministro de agua Quite la tapa de plástico (A) del puerto de entrada de la válvula de agua (B).

Coloque la tuerca de bronce (D) y el manguito (E) en el extremo de la tubería de cobre como se ilustra.

Coloque el extremo de la tubería de cobre dentro del puerto de entrada de la válvula de agua. Conforme levemente la tubería, NO LA DOBLE, de manera que entre en forma recta en el puerto de entrada.

Forme un anillo de servicio con la tubería de 8 pies (243.84 cm). Evite doblar la tubería.

Localice la abrazadera de la tubería de agua (C) en el juego e instálela en la parte posterior del refrigerador con el tornillo existente de cubierta de cabeza hexagonal de ¼”.

Deslice la tuerca de bronce sobre el manguito y atornille la tuerca en el puerto de entrada. Apriete la tuerca con una llave inglesa.

Tire de la tubería para verificar que la conexión esté segura. Conecte la tubería al bastidor con la abrazadera de la tubería de agua y abra el suministro de agua. Compruebe que no haya fugas y corríjalas si es necesario.

Vigile la conexión de agua durante 24 horas. Corrija las fugas si es necesario. IMPORTANTE: NO la apriete excesivamente, podría barrerse. Instalación de la máquina de hielo

C35 Diagnóstico de averías

PROBLEMA CAUSA POSIBLE SOLUCIÓN

La máquina de hielo parece haber dejado de funcionar El brazo de la máquina de hielo no está en la posición correcta Verifique que el brazo de la máquina esté hacia abajo. Vea la sección Máquina automática de hielo en el manual del propietario para ver los detalles. El cordón eléctrico puede no estar conectado en la máquina de hielo, o el arnés no está conectado a la válvula de agua Asegúrese de que la clavija del cordón eléctrico se ajuste firmemente en el tomacorriente, o revise esa conexión. La máquina de hielo no está recibiendo suficiente agua Asegúrese de que el suministro de agua esté conectado y abierto. Compruebe que no haya torceduras en la tubería de cobre de ¼”. Elimine las torceduras o reemplace la tubería. Verifique que el arnés de la tubería esté conectado a la válvula de agua. El filtro del agua necesita reemplazarse. Vea el manual del propietario para obtener las instrucciones de reemplazo. La temperatura del congelador está demasiado baja Consulte la sección de los controles en el manual del propietario para saber cómo ajustar los controles. El congelador debe ajustarse entre 0 a 2 °F (- 18 a –17 °C) para que produzca hielos. Los cubos de hielo son demasiado pequeños La válvula de cierre que conecta el refrigerador a la tubería de agua doméstica podría estar obstruida. Destápela. Vuelva a colocar el filtro de agua. Los cubos de hielo están pequeños o huecos Se están usando dispositivos que utilizan agua en otra parte de la casa Evite operar otros dispositivos como la lavaplatos, lavadora de ropa o la regadera de la ducha. El filtro de agua necesita cambiarse. Vea en el manual del propietario las instrucciones sobre cómo reemplazar el filtro. Los cubos de hielo tienen mal olor o sabor Los hielos que se almacenan por períodos prolongados pueden absorber olores que afectan el sabor. Deseche los cubos viejos. Use la máquina de hielo con regularidad. El recipiente de hielo necesita vaciarse y lavarse. Vacíe y lave el recipiente de hielo. Los paquetes sin sellar en los compartimientos del refrigerador y del congelador pueden transmitir el olor y el sabor a los cubos de hielo. Verifique los sellos de los paquetes del congelador. El interior del refrigerador necesita limpiarse. Vea las instrucciones Cómo eliminar el mal olor en la sección Cuidado y mantenimiento

La máquina de hielo no está produciendo hielo El brazo de la máquina de hielo no está en la posición correcta. Verifique que el brazo de la máquina de hielo esté hacia abajo. Vea la sección Máquina automática de hielo en el manual del propietario para obtener los detalles. El suministro de agua doméstica no está llegando a la válvula de agua. Revise el procedimiento de la conexión del agua en las Instrucciones de instalación. La tubería de plástico o de cobre tiene torceduras. Cierre el suministro de agua y elimine las torceduras. Si no puede hacerlo, reemplace la tubería. Consulte el manual del propietario, la placa de identificación o al distribuidor para obtener información. La presión del agua está demasiado baja. La presión del agua debe estar entre 20 y 100 libras por pulgada cuadrada para que funcione correctamente. Se recomienda una presión mínima de 35 libras por pulgada cuadrada para las unidades con filtro. La temperatura del congelador está demasiado baja. Consulte la sección de los controles en el manual del propietario para saber cómo ajustar los controles. El congelador debe estar entre 0 a 2 °F (-18 a –17 °C) para producir hielo. Se instaló la válvula de agua incorrecta. Revise el procedimiento de la conexión de agua en las Instrucciones de instalación. Las válvulas autoperforantes y las de sillín de 3/16” causan una presión baja del agua y con el tiempo podrían obstruir la tubería. El fabricante no es responsable por daños materiales debidos a la instalación o conexión de agua incorrectas.36 Diagnóstico de averías

PROBLEMA CAUSA POSIBLE SOLUCIÓN

La máquina de hielo no produce hielo (en algunos modelos) (continuación de la página anterior) La conexión eléctrica al serpentín de la válvula de agua y el bloque conector podrían estar sueltos. Revise las conexiones eléctricas al serpentín de la válvula de agua y al bloque conector en el gabinete del refrigerador. La sección del congelador no está funcionando a la temperatura adecuada. Confirme que la sección del congelador esté funcionando a la temperatura apropiada. Ajuste según corresponda. La máquina de hielo no está produciendo suficientes hielos o éstos están deformes. La máquina de hielo se acaba de instalar o recientemente se usó una gran cantidad de hielo. Espere 24 horas para que comience la producción de hielo y para que se vuelva a llenar el recipiente de hielo después de vaciarlo. La presión del agua está demasiado baja. La presión baja del agua puede causar fugas de agua en la válvula. La presión del agua debe estar entre 20 a 100 libras por pulgada cuadrada para que funcione correctamente. Se recomienda una presión mínima de 35 libras por pulgada cuadrada para las unidades con filtros de agua. El filtro de agua necesita cambiarse. Vea el manual del propietario para obtener las instrucciones de reemplazo. La temperatura del congelador está demasiado baja. Consulte la sección de los controles del manual del propietario para saber cómo para ajustar los controles. El congelador debe estar entre 0 y 2 °F (-18 a –17 °C) para producir hielo. Los cubos de hielo se pegan o “encogen” No se ha vaciado en recipiente de cubos de hielo. Vacíe el recipiente de los cubos de hielo o las bandejas con más frecuencia. Si no se usan con frecuencia, los cubos de hielo podrían pegarse o encogerse. Se forma hielo en la tubería de entrada a la máquina de hielo (en algunos modelos). La presión del agua es demasiado baja. Revise la presión del agua. La presión baja de agua causará goteras en la válvula. Las válvulas autoperforantes causa una presión baja de agua. Se recomienda una válvula de sillín. Consulte el manual del propietario, la placa de identificación del refrigerador o con el distribuidor local para enterarse de la disponibilidad de válvulas de sillín y servicios en su localidad. La temperatura del congelador está demasiado alta. Consulte la sección de los controles en el manual del propietario para saber cómo ajustar los controles. Se recomienda que el congelador esté entre 0 y 2 °F (-18 a – 17 °C). La unidad está goteando Se usó tubería de plástico para terminar la conexión de agua. Se recomienda tubería de cobre para la instalación. El plástico es menos durable y puede causar fugas. El fabricante no es responsable por los daños materiales debidos a la instalación o conexión de agua incorrectas. La presión del agua está demasiado baja. La presión baja del agua puede causar que la válvula gotee. La presión de agua debe estar entre 20 a 100 libras por pulgada cuadrada para que funcione correctamente. Se recomienda una presión de 35 libras por pulgada cuadrada para las unidades con filtros de agua. Se instaló la válvula de agua incorrecta. Revise el procedimiento de la conexión de agua en la instalación. Las válvulas autoperforantes y de sillín de 3/16” pueden causar una baja presión de agua y con el tiempo podrían obstruir la tubería. El fabricante no es responsable por daños materiales debidos a la instalación o conexión del agua incorrectas.37 Garantía Consulte el manual del propietario para ver la información acerca de la garantía y del servicio.3839
